Liên kết thép hộp: hàn, bulong, bản mã và cách chọn theo từng vị trí

Liên kết thép hộp chọn theo ba việc: tải mà cấu kiện phải chịu, có cần tháo ra về sau hay không, và vật liệu phía sau là thép, bê tông hay gạch. Hàn dành cho mối nối cố định chịu lực, bulong và vít tự khoan dành cho phần cần tháo lắp, bản mã dùng khi phải truyền lực vào tường hoặc dầm. Bài này so sánh từng cách, kèm lưu ý thi công và bảo vệ mối nối.

1. Các phương pháp liên kết thép hộp phổ biến

Thép hộp là ống rỗng, thành mỏng so với tiết diện. Đặc điểm này quyết định cách liên kết: không thể xiết bulong tùy ý như với thép đặc, và mối hàn dễ cháy thủng nếu thợ chưa quen tay. Trong thực tế công trình có bốn cách thường gặp là hàn, bulong hoặc vít, ke góc và bản mã. Nhiều khung kết hợp hai cách, chẳng hạn hàn bản mã ở xưởng rồi bắt bulong tại công trường.

Tổng hợp từ thực hành thi công kết cấu thép nhẹ. Công trình chịu tải lớn cần kỹ sư kết cấu tính mối nối.

Khi chưa rõ chọn cách nào, hãy bắt đầu từ câu hỏi về tải. Cấu kiện đỡ người, đỡ mái hay đỡ máy móc thì mối nối phải được tính, không chọn theo thói quen thợ. Cấu kiện chỉ giữ hình dáng, như khung biển hiệu nhỏ hay giá để đồ, thì cách đơn giản nhất thường là đủ.

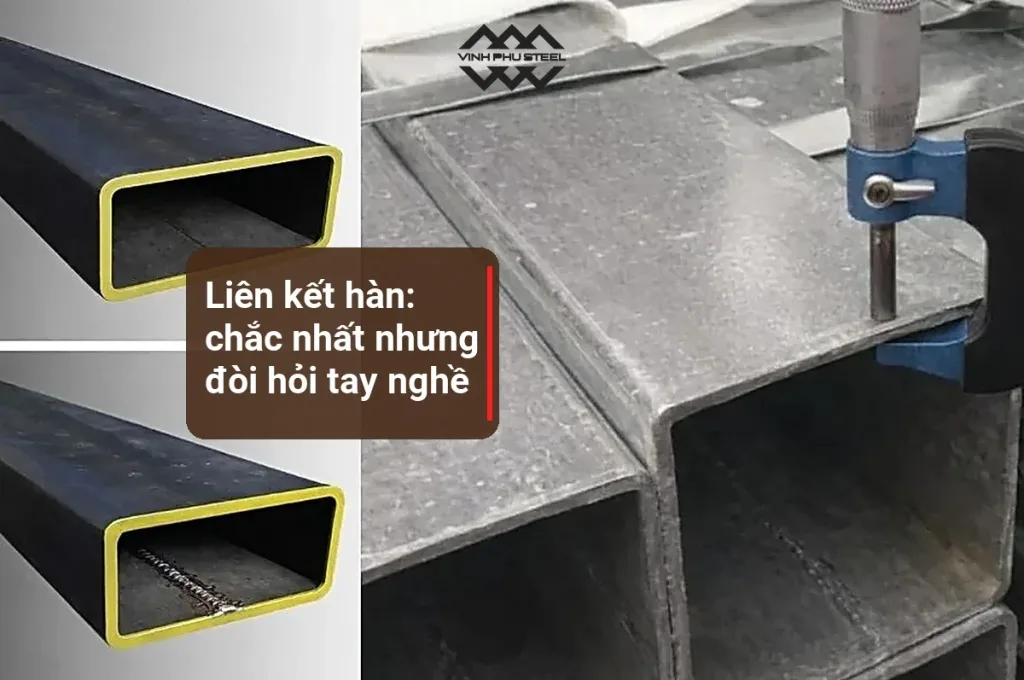

2. Liên kết hàn: chắc nhất nhưng đòi hỏi tay nghề

Hàn biến hai thanh thành một khối liền, không có khe hở để nới lỏng theo thời gian. Vì vậy khung mái, khung cầu thang, lan can và khung chịu lực thường chọn hàn làm liên kết chính. Với thép hộp thành mỏng, chất lượng mối hàn phụ thuộc nhiều vào cách làm hơn là vào loại máy.

Quy trình hàn một mối nối góc giữa hai thanh thép hộp thường đi theo các bước sau.

1. Cắt vát đầu thanh đúng góc, mài sạch bavia và lớp rỉ ở vùng sẽ hàn.
2. Hàn đính vài điểm để giữ vị trí, rồi kiểm lại góc vuông bằng ke trước khi hàn hoàn chỉnh.
3. Hàn ngắt quãng, đối xứng hai bên để nhiệt không dồn một phía làm thanh cong vênh.
4. Hàn kín chu vi với mối nối ngoài trời, tránh nước lọt vào lòng hộp.
5. Gõ xỉ, mài nhẹ rồi sơn lót chống rỉ ngay khi mối hàn nguội.

Dòng điện quá lớn là lỗi gặp nhiều nhất ở thép hộp mỏng: hồ quang xuyên thủng thành, để lại lỗ khó vá. Thợ có kinh nghiệm chỉnh dòng thấp hơn so với hàn thép tấm dày và giữ tốc độ di chuyển đều. Hàn MIG hoặc MAG cho mối đều, ít xỉ và nhanh hơn que hàn hồ quang tay, còn que hàn vẫn phổ biến ở công trình vì máy gọn, dễ mang đi.

Mối hàn đẹp bề ngoài chưa chắc ngấu. Với khung chịu lực, nên để người có chứng chỉ hàn làm và kiểm lại bằng mắt từng mối trước khi sơn.

3. Liên kết bulong, vít tự khoan và ke góc

Bulong phù hợp khi kết cấu cần tháo ra để vận chuyển, thay thế hoặc điều chỉnh. Khung giàn giáo, kệ kho, mái che lắp ghép và nhiều sản phẩm nội thất đều đi theo hướng này. Vấn đề của thép hộp là thành mỏng và rỗng ruột: xiết bulong xuyên qua hai mặt đối diện dễ làm móp hộp, mối nối lỏng dần sau vài lần rung.

Có ba cách khắc phục. Cách thứ nhất là đặt ống lót bằng thép vào trong lòng hộp tại vị trí bulong, để lực xiết truyền qua ống chứ không ép lên thành. Cách thứ hai là không khoan xuyên hộp mà hàn bản mã ở đầu thanh rồi bắt bulong qua bản mã. Cách thứ ba, với tải nhẹ, là dùng ốc rút (đai ốc rút gắn vào thành hộp) để có ren chắc mà không phải vào lòng hộp.

• Vít tự khoan: khoan, taro và bắt trong một thao tác, hợp với xà gồ đỡ tôn và vách nhẹ.
• Đinh rút: nhanh, rẻ, nhưng không tháo ra được và không dùng cho mối nối chịu rung mạnh.
• Bulong và đai ốc: dùng đệm phẳng và đệm vênh để mối nối không tự nới.
• Ke góc: cố định góc vuông ở khung nhẹ; ke thép dày hơn thì chịu được nhiều hơn ke tôn mỏng.

Với khung tôn mái, thép hộp làm xà gồ thường được bắt tôn bằng vít tự khoan có gioăng. Bài về xà gồ thép hộp phân tích khi nào hộp thay được xà gồ chữ C, còn phần sắt hộp làm mái tôn nói về quy cách thường chọn cho khung đỡ tôn.

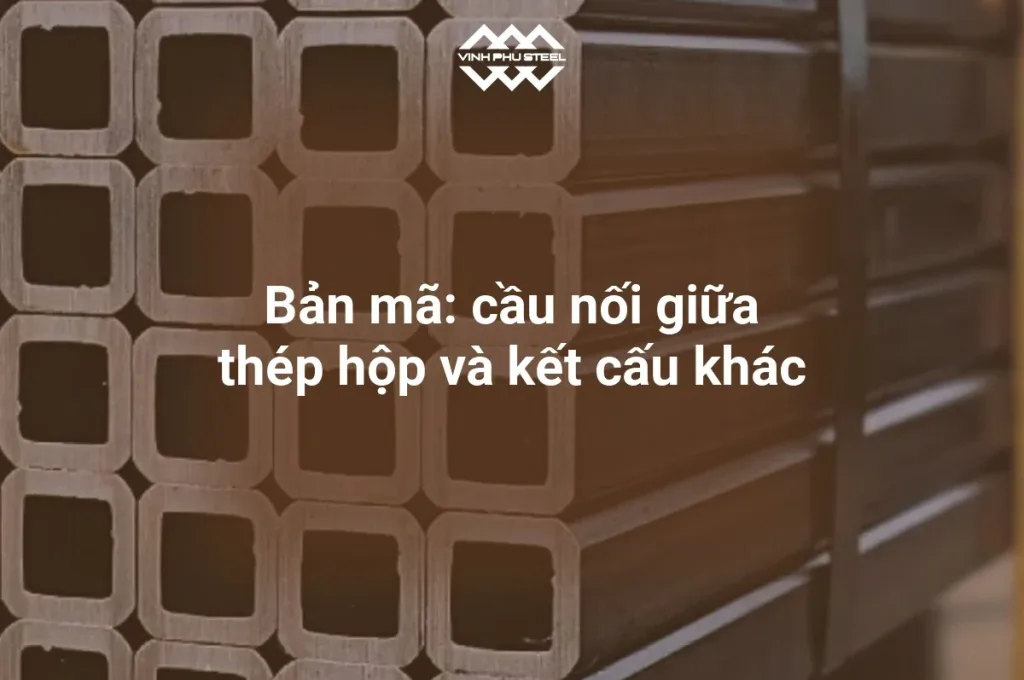

4. Bản mã: cầu nối giữa thép hộp và kết cấu khác

Bản mã là tấm thép phẳng hàn vào đầu thanh hoặc tại vị trí cần bắt bulong. Nhờ nó, lực từ thép hộp trải ra một diện tích rộng hơn thay vì dồn vào thành mỏng. Tấm có thể hình chữ nhật đơn giản, có thể có thêm gân tăng cứng ở góc chịu lực. Độ dày bản mã, số bulong và khoảng cách lỗ đến mép tấm do người thiết kế tính theo tải thật.

Bản mã dùng ở ba tình huống chính. Tình huống thứ nhất là nối đầu hai thanh bằng hai bản mã áp sát nhau và xiết bulong. Tình huống thứ hai là gắn chân cột thép hộp xuống nền bê tông. Tình huống thứ ba là treo hoặc đỡ thanh vào dầm, tường. Ở cả ba, việc nên làm là hàn bản mã trong xưởng, nơi có điều kiện gá và kiểm tra, còn ngoài công trường chỉ xiết bulong.

Cầu thang là ví dụ dễ thấy: cốn thang và trụ lan can hàn thành từng đoạn tại xưởng, vận chuyển đến nhà rồi bắt vào dầm sàn qua bản mã và bulong nở. Chi tiết về quy cách và cách chọn hộp cho kết cấu này có trong bài cầu thang thép hộp.

5. Cách nối hai thanh thép hộp với nhau như thế nào?

Nối thanh có hai dạng khác nhau. Nối thẳng để kéo dài chiều dài, nối vuông góc hoặc nối chéo để tạo khung. Hai dạng này có yêu cầu riêng.

Với nối thẳng, ba cách hay dùng là hàn đối đầu có tấm ốp, nối bằng đoạn ống lồng bên trong và nối bằng bản mã bắt bulong. Hàn đối đầu trần cho mối nối yếu vì thành mỏng, nên thường kèm tấm thép ốp ngoài hai bên hoặc bốn mặt. Ống lồng là đoạn hộp nhỏ hơn một cỡ, chèn khít vào lòng hai thanh rồi hàn hoặc bắt vít xung quanh, cho mối nối thẳng hàng và tương đối đơn giản. Khi cần tháo rời, dùng hai bản mã áp nhau.

Vị trí đặt mối nối cũng quan trọng không kém cách nối. Mối nối nên tránh vùng giữa nhịp, nơi mô men uốn lớn nhất, và nên đặt lệch nhau khi có nhiều thanh song song để không tạo một mặt cắt yếu chạy suốt chiều ngang khung.

• Nối vuông góc: cắt đầu thanh phẳng, hàn trực tiếp, thêm tấm gia cố tam giác ở góc khi chịu tải.
• Nối chéo: cắt vát đúng góc, mài mép cho khít trước khi hàn đính.
• Nối chữ T: thanh ngang tựa lên thanh đứng, hàn quanh chu vi, hoặc bắt qua ke thép.

6. Liên kết thép hộp vào tường, vào dầm bê tông ra sao?

Đây là câu hỏi người tìm kiếm hay gõ nhất: gắn khung thép hộp lên tường, lên dầm hoặc cột bê tông mà không cần hàn tại chỗ. Câu trả lời ngắn là đi qua bản mã và dùng bulong phù hợp với nền.

Tổng hợp từ thực hành thi công. Tải lớn hoặc có yếu tố an toàn người (lan can, cầu thang, mái) cần kỹ sư xác nhận.

Bulong nở cơ khí dễ thi công và đủ cho tải vừa. Khi tải lớn hơn hoặc nền bê tông gần mép, bulong hóa chất (cấy thép bằng keo trong lỗ khoan) cho khả năng bám chắc hơn. Khoan lỗ cần thổi sạch bụi trước khi đặt bulong, vì bụi còn lại là nguyên nhân phổ biến khiến bulong bám kém. Tường gạch xây thông thường không được thiết kế để chịu lực, nên tải lớn phải truyền xuống cột hoặc dầm phía sau, không treo lên viên gạch.

7. Thép hộp đen và mạ kẽm: khác gì khi liên kết?

Thép hộp đen hàn dễ, chỉ cần sơn bảo vệ sau khi hàn. Thép hộp mạ kẽm chống rỉ tốt hơn nhưng lớp kẽm bị cháy tại vùng hàn, để lộ thép trần ngay chỗ yếu nhất. Khói kẽm khi hàn cũng có hại cho hô hấp, nên cần thông thoáng hoặc mặt nạ phù hợp.

1. Mài sạch lớp kẽm quanh vị trí hàn trước khi hàn để mối hàn ít rỗ.
2. Hàn xong, gõ xỉ và làm sạch vùng cháy.
3. Phủ sơn giàu kẽm hoặc sơn lót chống rỉ gốc kẽm lên mối hàn và vùng lân cận.
4. Sơn phủ hoàn thiện nếu khung lộ thiên.

Với liên kết bulong, chọn bulong cùng nhóm vật liệu. Bulong mạ kẽm nhúng nóng đi với khung mạ kẽm. Bulong inox bắt lên thép trong môi trường ẩm có thể thúc đẩy ăn mòn điện hóa ở phần thép, nên chỉ dùng khi có lót cách ly hoặc khi chính khung cũng là inox. Nếu muốn hiểu thêm về hai loại vật liệu và khi nào chọn loại nào, xem bài so sánh sắt hộp đen và mạ kẽm.

Tại Hà Nội và các tỉnh miền Bắc, mùa nồm kéo dài làm bề mặt thép luôn ẩm. Mối hàn chưa sơn có thể lên rỉ trong vài ngày, nên thợ thường sơn lót ngay trong ngày hàn. Các cách bảo vệ khác được liệt kê trong bài các biện pháp chống rỉ thép.

8. Lưu ý thi công và kiểm tra mối nối trước khi đưa vào sử dụng

Phần lớn sự cố mối nối đến từ chuẩn bị chứ không phải từ thiết kế. Danh sách dưới đây dùng được cho cả thợ và người giám sát.

• Chọn đúng quy cách: thành quá mỏng thì không hàn bền và không bắt bulong chắc. Các cỡ phổ biến có trong bài các loại sắt hộp phổ biến.
• Làm sạch bề mặt: dầu mỡ, rỉ và sơn cũ làm mối hàn rỗ, bám kém.
• Đặt thanh thẳng hàng: kiểm bằng ke và dây dọi trước khi hàn đính.
• Chừa lỗ thoát: cấu kiện hộp kín đem đi nhúng kẽm nóng cần lỗ thông hơi và thoát dịch, nếu không hơi nước bên trong có thể làm nổ cấu kiện.
• Bịt đầu hộp: đầu hở ngoài trời nên có nắp hoặc hàn kín để nước và côn trùng không vào lòng hộp.
• Xiết bulong đủ lực: dùng cờ lê lực khi mối nối quan trọng, kiểm lại sau thời gian đầu sử dụng.

Nhìn mối hàn bằng mắt thường đã phát hiện được nhiều lỗi: rỗ khí, cháy cạnh, thiếu ngấu, mối hàn nhỏ hơn thanh. Mối nào nghi ngờ thì mài bỏ rồi hàn lại, không sơn che.

9. Câu hỏi thường gặp

Liên kết thép hộp không cần hàn có chắc không?

Có thể chắc nếu thiết kế đúng. Bulong qua bản mã, ống lót và ke thép dày cho mối nối lắp ghép chịu được tải vừa, tháo lắp thuận tiện. Mối nối nhẹ bằng vít hoặc đinh rút phù hợp với khung phụ, không dùng làm mối nối chính của kết cấu chịu lực.

Có nên khoan xuyên thành thép hộp để bắt bulong?

Chỉ với tải nhẹ và có ống lót bên trong. Với kết cấu chịu lực, nên hàn bản mã rồi bắt bulong qua bản mã, vì khoan xuyên thành làm giảm tiết diện và dễ móp hộp khi xiết.

Thép hộp mạ kẽm hàn được không?

Được. Cần mài lớp kẽm quanh mối hàn, hàn thông thoáng và phủ sơn giàu kẽm sau khi hàn để khôi phục lớp bảo vệ. Bỏ qua bước này, vùng hàn sẽ lên rỉ sớm nhất.

Gắn khung thép hộp vào tường gạch có được không?

Được với tải nhẹ, nếu bắt vào cột hoặc giằng bê tông trong tường, hoặc xuyên tường kẹp bản đối ứng hai phía. Tường gạch đơn thuần không nên chịu tải của lan can hay mái.

Khung thép hộp ngoài trời nên chọn mối nối nào?

Hàn kín chu vi và sơn bảo vệ là lựa chọn bền nhất cho khung cố định. Nếu cần tháo lắp, dùng bulong mạ kẽm nhúng nóng cùng bản mã và quét sơn lên các mép lộ.
