Phụ kiện thép

Phụ kiện ống thép (hay còn gọi là fittings) là các bộ phận được thiết kế để kết nối, điều chỉnh hoặc hỗ trợ các đoạn ống thép trong một hệ thống.

Phụ kiện ống thép (fitting) là nhóm chi tiết dùng để nối, rẽ nhánh, đổi hướng, thu nhỏ hoặc bịt kín một tuyến ống. Trong hệ ống thép, phần lớn sự cố rò rỉ nằm ở mối nối chứ không nằm ở thân ống, nên chọn đúng kiểu nối và đúng quy cách phụ kiện quyết định tuổi thọ cả tuyến. Thép Vinh Phú giữ sẵn hai dòng tại kho Văn Điển, Thanh Trì, Hà Nội: phụ kiện ren mạ kẽm DN15–DN100 và phụ kiện hàn SCH20 SCH40 SCH80 DN15–DN600.

• Được làm từ thép hoặc gang – đảm bảo vật liệu bền bỉ, chịu lực tốt và chống ăn mòn – phụ kiện ống thép thường được ưu tiên trong các ứng dụng đòi hỏi độ bền cao và khả năng hoạt động trong môi trường khắc nghiệt.
• Phụ kiện ống thép có nhiều hình dạng và kích thước khác nhau, từ những chi tiết đơn giản như co nối, tê (tee), đến những bộ phận phức tạp hơn như van điều khiển hay mối hàn.

Tất cả đều được sản xuất theo các tiêu chuẩn kỹ thuật nghiêm ngặt như ASTM, ASME, hoặc DIN để đảm bảo chất lượng và an toàn khi sử dụng.

Mục lục

• Phân loại theo phương pháp kết nối
  • Phụ Kiện Ren (Threaded Fittings)
  • Phụ Kiện Hàn (Welded Fittings)
• Phân Loại Theo Lớp Phủ Bề Mặt
  • Phụ Kiện Thép Đen:
  • Phụ Kiện Mạ Kẽm:
• Tên Gọi Các Phụ Kiện Ống Thép
  • Cút Nối (Elbow) (co)
  • Tê (Tee)
  • Măng Sông (Coupling)
  • Mặt Bích (Flange) (Bích nối)
  • Van (Valve)
  • Chén/ nắp bịt (Cap) và Nút bịt (Chặn) (Plug)
  • Côn Thu (Bầu Giảm – Reducer)
• Ứng Dụng Thực Tế Của Phụ Kiện Ống Thép
• Ưu Điểm Nổi Bật Của Phụ Kiện Ống Thép
• Những Điều Cần Lưu Ý Khi Chọn Phụ Kiện Ống Thép
• Xu Hướng Phát Triển Của Phụ Kiện Ống Thép
• Phụ kiện ống thép có sẵn tại kho Hà Nội
  • Phụ kiện ren mạ kẽm – DN15 đến DN100
  • Phụ kiện hàn SCH – DN15 đến DN600
• Phụ kiện đường ống, phụ kiện nối ống, fitting – cùng một nhóm hàng
• Câu hỏi thường gặp về phụ kiện ống thép
• Lấy quy cách và giá phụ kiện ống thép hôm nay
• Kết Luận

Phân loại theo phương pháp kết nối

Theo phương pháp kết nối thì phụ kiện ống thép sẽ được phân loại thành 2 loại dưới đây

Phụ Kiện Ren (Threaded Fittings)

• Phụ kiện ren là loại được thiết kế với các ren (đường rãnh xoắn) ở bên trong hoặc bên ngoài, cho phép kết nối với ống thép hoặc các phụ kiện khác bằng cách vặn chặt.
• Loại này thường được sử dụng trong các hệ thống áp suất thấp đến trung bình, như hệ thống cấp nước hoặc khí nén.
• Ưu điểm của phụ kiện ren là dễ lắp đặt, tháo rời và không cần dụng cụ hàn, rất phù hợp cho các công trình cần bảo trì thường xuyên. Một số ví dụ phổ biến bao gồm co ren, tê ren, và cút ren.

Phụ Kiện Hàn (Welded Fittings)

• Phụ kiện hàn được kết nối với ống thép thông qua quá trình hàn, tạo ra mối nối chắc chắn và kín tuyệt đối.
• Có hai loại chính là hàn đối đầu (butt-weld) và hàn lồng (socket-weld).
• Phụ kiện hàn thường được sử dụng trong các hệ thống áp suất cao, nhiệt độ khắc nghiệt hoặc yêu cầu độ bền lâu dài, như đường ống dẫn dầu khí, hóa chất.
• Ví dụ điển hình là co hàn, tê hàn, hoặc giảm hàn. Tuy nhiên, nhược điểm là việc lắp đặt đòi hỏi kỹ thuật cao và khó tháo rời khi cần sửa chữa.

Phân Loại Theo Lớp Phủ Bề Mặt

Ngoài chức năng và cách lắp đặt, phụ kiện ống thép còn được phân loại dựa trên lớp phủ bề mặt, phổ biến nhất là phụ kiện thép đen và phụ kiện mạ kẽm:

Phụ Kiện Thép Đen:

• Đây là loại phụ kiện không được phủ lớp bảo vệ bên ngoài, giữ nguyên màu đen tự nhiên của thép sau quá trình sản xuất.
• Phụ kiện thép đen có giá thành thấp hơn, phù hợp với các ứng dụng không tiếp xúc với môi trường ăn mòn như hệ thống dẫn khí khô, hơi nước hoặc dầu trong điều kiện thông thường.
• Tuy nhiên, chúng dễ bị rỉ sét nếu sử dụng trong môi trường ẩm ướt hoặc hóa chất.

Phụ Kiện Mạ Kẽm:

• Loại này được phủ một lớp kẽm bên ngoài thông qua quá trình mạ điện hoặc mạ nhúng nóng, giúp tăng khả năng chống ăn mòn.
• Phụ kiện mạ kẽm thường được sử dụng trong các hệ thống cấp nước, tưới tiêu hoặc môi trường ngoài trời, nơi có độ ẩm cao.
• Điểm mạnh là tuổi thọ dài hơn thép đen trong điều kiện khắc nghiệt, nhưng chi phí sản xuất cao hơn và lớp mạ có thể bị mài mòn theo thời gian nếu tiếp xúc với hóa chất mạnh.

Ngoài các loại trên, phụ kiện ống thép còn có thể được phân loại thêm dựa trên vật liệu (thép cacbon, thép không gỉ, thép hợp kim) hoặc kích thước để đáp ứng nhu cầu đa dạng của từng hệ thống.

Tên Gọi Các Phụ Kiện Ống Thép

Phụ kiện ống thép được chia thành nhiều loại dựa trên chức năng và cách thức lắp đặt. Dưới đây là một số loại phổ biến nhất:

Cút Nối (Elbow) (co)

• Cút nối là loại phụ kiện dùng để thay đổi hướng dòng chảy trong hệ thống ống, thường ở các góc 90 độ hoặc 45 độ (135 độ). Ngoài ra còn có 180 độ.
• Chúng rất hữu ích khi cần điều chỉnh đường ống để phù hợp với không gian lắp đặt hoặc tránh chướng ngại vật.

Tê (Tee)

• Phụ kiện hình chữ T này được sử dụng để chia dòng chảy từ một ống chính thành hai nhánh hoặc ngược lại, hợp nhất hai dòng chảy thành một.
• Có các loại Tê như Tê đều, Tê thu, Tê không đều
• Tê thường xuất hiện trong các hệ thống phân phối nước, khí hoặc dầu.

Măng Sông (Coupling)

• Măng sông dùng để kết nối hai đoạn ống thẳng với nhau, đặc biệt khi cần kéo dài chiều dài ống.
• Loại này có thể là măng sông hàn hoặc ren, tùy thuộc vào mục đích sử dụng.

Mặt Bích (Flange) (Bích nối)

• Mặt bích là phụ kiện dạng đĩa tròn, có lỗ bu-lông xung quanh, dùng để kết nối ống với các thiết bị khác như máy bơm, van hoặc nối hai đoạn ống lớn.
• Mặt bích rất phổ biến trong các hệ thống công nghiệp quy mô lớn.

Van (Valve)

• Van là một loại phụ kiện đặc biệt, cho phép kiểm soát dòng chảy bằng cách đóng, mở hoặc điều chỉnh lưu lượng.
• Có nhiều loại van như van cổng, van bi, van bướm, mỗi loại phù hợp với một ứng dụng cụ thể.

Chén/ nắp bịt (Cap) và Nút bịt (Chặn) (Plug)

• Đây là các phụ kiện dùng để bịt kín đầu ống, ngăn không cho chất lỏng hoặc khí thoát ra ngoài.
• Chúng thường được sử dụng khi hệ thống tạm ngừng hoạt động hoặc cần bảo trì.

Côn Thu (Bầu Giảm – Reducer)

Côn thu (tiếng Anh: Reducer) là một loại phụ kiện đường ống được sử dụng để nối hai đoạn ống có đường kính khác nhau, giúp chuyển đổi kích thước ống trong hệ thống dẫn chất lỏng, khí hoặc hơi.

Côn thu được dùng rất phổ biến trong công nghiệp dầu khí, hóa chất, cấp thoát nước, PCCC, HVAC, lắp đặt đường ống thép, inox, nhựa…

Côn thu đồng tâm (Concentric Reducer):

• Hai đầu côn nằm trên cùng một trục thẳng.
• Dòng chảy cân bằng, không bị lệch tâm.
• Ứng dụng: hệ thống bơm, đường ống thẳng.

Côn thu lệch tâm (Eccentric Reducer):

• Một đầu côn lệch về một phía so với trục.
• Giúp tránh đọng khí hoặc chất lỏng trong đường ống.
• Ứng dụng: hệ thống dẫn dầu, khí, nơi cần chống tụ khí/ nước.

Ngoài ra, phụ kiện ống thép còn được phân loại theo cách lắp đặt như phụ kiện hàn (butt-weld), phụ kiện ren (threaded), hoặc phụ kiện ép (socket-weld), tùy thuộc vào yêu cầu kỹ thuật của hệ thống.

Bảng tra quy cách kích thước

Quy cách (Φ mm)	DN	Inch	Kiểu nối
Φ21.3	DN15	1/2″	Ren / Hàn
Φ26.9	DN20	3/4″	Ren / Hàn
Φ33.7	DN25	1″	Ren / Hàn
Φ42.4	DN32	1-1/4″	Ren / Hàn
Φ48.3	DN40	1-1/2″	Ren / Hàn
Φ60.3	DN50	2″	Ren / Hàn
Φ76.1	DN65	2-1/2″	Ren / Hàn
Φ88.9	DN80	3″	Ren / Hàn
Φ114.3	DN100	4″	Ren / Hàn
Φ141.3	DN125	5″	Ren / Hàn
Φ168.3	DN150	6″	Ren / Hàn
Φ219.1	DN200	8″	Hàn
Φ273.0	DN250	10″	Hàn
Φ323.9	DN300	12″	Hàn
Φ355.6	DN350	14″	Hàn
Φ406.4	DN400	16″	Hàn
Φ457.0	DN450	18″	Hàn
Φ508.0	DN500	20″	Hàn
Φ610.0	DN600	24″	Hàn

Ghi chú:

• Các size nhỏ (DN15 → DN100) có cả PK ren và PK hàn.

• Các size lớn (từ DN125 trở lên) thường chỉ có PK hàn (butt-weld) do áp lực và kích thước.

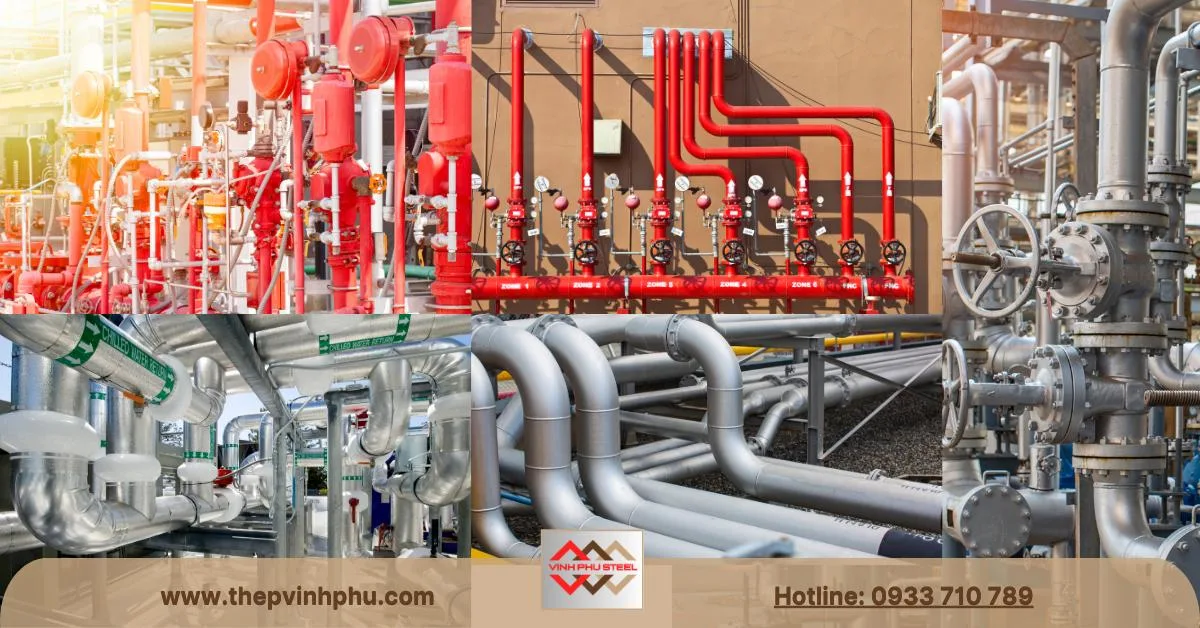

Ứng Dụng Thực Tế Của Phụ Kiện Ống Thép

• Ngành Dầu Khí: Hệ thống đường ống dẫn dầu, khí tự nhiên cần các phụ kiện chịu được áp suất cao và môi trường ăn mòn. Co nối, tê, và mặt bích thường được sử dụng để xây dựng các đường ống dài hàng kilomet.
• Xây Dựng: Trong các công trình lớn như nhà máy, tòa nhà cao tầng, phụ kiện ống thép hỗ trợ hệ thống cấp thoát nước, điều hòa không khí và phòng cháy chữa cháy.
• Ngành Hóa Chất: Với khả năng chống ăn mòn tốt (đặc biệt là thép không gỉ), phụ kiện ống thép được dùng để vận chuyển hóa chất độc hại hoặc có tính ăn mòn cao.
• Nông Nghiệp: Hệ thống tưới tiêu hiện đại sử dụng ống thép và phụ kiện để dẫn nước tới các khu vực canh tác, đảm bảo hiệu suất và tuổi thọ lâu dài.
• Công Nghiệp Nặng: Các nhà máy sản xuất thép, xi măng, hoặc khai thác mỏ thường cần phụ kiện ống thép để vận chuyển nguyên liệu thô hoặc xử lý chất thải.

Ưu Điểm Nổi Bật Của Phụ Kiện Ống Thép

1. Độ Bền Cao: Thép là vật liệu có khả năng chịu lực tốt, chống va đập và không bị biến dạng dưới áp suất lớn. Điều này giúp phụ kiện ống thép có tuổi thọ dài, tiết kiệm chi phí bảo trì.
2. Khả Năng Chống Ăn Mòn: Đặc biệt với các loại thép không gỉ (stainless steel) hoặc thép mạ kẽm, phụ kiện ống thép có thể hoạt động tốt trong môi trường ẩm ướt, axit hoặc kiềm mà không bị hư hỏng.
3. Tính Linh Hoạt: Với nhiều loại kích thước, hình dạng và phương pháp lắp đặt, phụ kiện ống thép dễ dàng đáp ứng mọi yêu cầu kỹ thuật, từ hệ thống nhỏ gọn đến các đường ống phức tạp.
4. Chịu Nhiệt Tốt: Thép có thể hoạt động trong điều kiện nhiệt độ cao hoặc thấp mà không mất đi tính chất cơ học, rất phù hợp cho các ngành công nghiệp đặc thù như luyện kim hay điện lạnh.
5. Dễ Dàng Lắp Đặt: Nhờ các phương pháp như hàn, ren hoặc sử dụng mặt bích, việc lắp đặt phụ kiện ống thép trở nên nhanh chóng và thuận tiện.

Những Điều Cần Lưu Ý Khi Chọn Phụ Kiện Ống Thép

• Vật Liệu: Tùy vào môi trường sử dụng, bạn có thể chọn thép cacbon (carbon steel) cho ứng dụng thông thường, thép không gỉ cho môi trường ăn mòn, hoặc thép hợp kim cho điều kiện áp suất và nhiệt độ khắc nghiệt.
• Kích Thước: Phụ kiện phải tương thích với đường kính và độ dày của ống. Một sai lệch nhỏ có thể dẫn đến rò rỉ hoặc hỏng hóc hệ thống.
• Áp Suất và Nhiệt Độ: Xác định mức áp suất và nhiệt độ tối đa mà hệ thống phải chịu để chọn phụ kiện có thông số kỹ thuật phù hợp.
• Tiêu Chuẩn Chất Lượng: Ưu tiên các sản phẩm đạt tiêu chuẩn quốc tế như ASME, ISO, hoặc JIS để đảm bảo độ tin cậy và an toàn.
• Nhà Cung Cấp Uy Tín: Mua phụ kiện từ các nhà phân phối đáng tin cậy để tránh hàng giả, hàng kém chất lượng.

Xu Hướng Phát Triển Của Phụ Kiện Ống Thép

• Trong bối cảnh công nghiệp 4.0, phụ kiện ống thép cũng đang được cải tiến để đáp ứng nhu cầu ngày càng cao.
• Các nhà sản xuất đang tập trung vào việc tối ưu hóa thiết kế, giảm trọng lượng mà vẫn đảm bảo độ bền, đồng thời tích hợp công nghệ thông minh như cảm biến áp suất hoặc lưu lượng vào các phụ kiện như van.
• Ngoài ra, xu hướng sử dụng vật liệu tái chế và thân thiện với môi trường cũng đang được chú trọng, nhằm giảm tác động đến hệ sinh thái.

Phụ kiện ống thép có sẵn tại kho Hà Nội

Danh mục dưới đây là hàng Thép Vinh Phú giữ trong kho Văn Điển, xã Thanh Trì. Cán bộ vật tư ở nội thành Hà Nội và các tỉnh lân cận thường cần biết trước hai việc: quy cách có sẵn không, và lấy được trong ngày không. Bảng chia theo kiểu nối vì đây là chỗ chọn sai thì cả lô phải trả lại – ren và hàn không thay thế cho nhau.

Phụ kiện ren mạ kẽm – DN15 đến DN100

Dùng cho tuyến nước sạch, phòng cháy, khí nén áp suất 10–16 bar. Lắp bằng cờ lê nên không cần thợ hàn, và tháo ra được khi bảo trì.

Phụ kiện hàn SCH – DN15 đến DN600

Dùng cho tuyến chịu áp cao, hơi nóng, dầu và hoá chất, nơi mối nối phải kín tuyệt đối và không cần tháo ra. Độ dày theo hệ SCH: cùng một đường kính danh nghĩa nhưng SCH80 dày hơn SCH40, và phụ kiện phải cùng SCH với ống thì mối hàn mới ăn đều.

Cần cả bộ thay vì mua lẻ từng chi tiết thì xem hai trang gộp: phụ kiện ren mạ kẽm và phụ kiện hàn SCH20 SCH40 SCH80. Tuyến chạy inox thì có phụ kiện ren inox 304 316 201 và phụ kiện hàn inox 304 316 201 – đây là nhóm hàng cho câu hỏi phụ kiện ống thép không gỉ.

Phụ kiện đường ống, phụ kiện nối ống, fitting – cùng một nhóm hàng

Trên bản vẽ ghi fitting, trong dự toán ghi phụ kiện đường ống, ngoài công trường thợ gọi đồ nối ống. Ba cách gọi cùng chỉ nhóm hàng ở trang này. Khi báo vật tư qua điện thoại, nói theo chức năng thì nhanh hơn nói theo tên:

• Nối thẳng hai đoạn ống – măng sông, kép ren, rắc co. Rắc co là loại tháo lại được, ba loại kia siết chặt là cố định.
• Chia ống dẫn ra nhiều nhánh – tê nếu một nhánh, thập nếu hai nhánh đối nhau, tê thu nếu nhánh nhỏ hơn tuyến chính.
• Đổi hướng – cút 90 độ, cút lơi 45 độ, cút 180 độ.
• Đổi cỡ – côn thu, lơ thu. Tuyến ngang thì hỏi côn thu lệch tâm, đừng lấy đồng tâm.
• Bịt lại – nắp bịt cho đầu ren ngoài, nút bịt cho lỗ ren trong, chén hàn cho tuyến hàn.

Hai cách gọi hay gây nhầm khi đặt hàng. Phụ kiện ống kẽm và phụ kiện mạ kẽm là một, chỉ lớp phủ chứ không phải vật liệu khác. Còn phụ kiện ống thép đúc thì khác: ống đúc liền mạch dày và chịu áp cao hơn ống hàn, phụ kiện đi kèm phải cùng hệ SCH với ống – quy cách và tiêu chuẩn của dòng này xem tại trang thép ống đúc.

Thuật ngữ tiếng Anh trên hồ sơ nhập khẩu và bản vẽ nước ngoài đối chiếu tại bài thuật ngữ van và phụ kiện đường ống.

Câu hỏi thường gặp về phụ kiện ống thép

Phụ kiện ren và phụ kiện hàn khác nhau ở đâu?

Khác ở cách lắp và ở khả năng tháo. Loại ren siết bằng cờ lê, có băng tan làm kín, tháo ra được khi bảo trì, phù hợp DN15–DN100 và áp 10–16 bar. Bên hàn thì cần thợ hàn: mối nối kín và bền hơn nhưng cắt ra mới tháo được, dùng cho DN lớn và áp cao. Một tuyến thường dùng cả hai: hàn ở trục chính, ren ở đoạn đấu vào thiết bị.

Chọn SCH20, SCH40 hay SCH80 theo tiêu chí nào?

Theo áp suất làm việc của tuyến và theo ống đang dùng. Cùng đường kính danh nghĩa, số SCH càng lớn thì thành càng dày và chịu áp càng cao. Nguyên tắc đặt hàng: phụ kiện phải cùng SCH với ống, lệch hệ thì hai đầu không bằng thành nên mối hàn không ăn đều. Không rõ tuyến đang dùng SCH nào thì đo bề dày thành ống rồi báo lại, đừng suy theo đường kính ngoài.

Phụ kiện mạ kẽm dùng được cho nước sinh hoạt không?

Được, lớp mạ kẽm nhúng nóng là lớp phủ tiêu chuẩn cho tuyến nước sạch và tuyến phòng cháy. Cần lưu ý phần ren sau khi siết: chỗ ren là chỗ lớp mạ mỏng nhất, nên quấn đủ băng tan và không siết quá lực để không làm tróc mạ tại chân ren.

Đặt phụ kiện ống thép ở Hà Nội bao lâu có hàng?

Quy cách phổ thông DN15–DN100 ren mạ kẽm và DN15–DN200 hàn có sẵn tại kho Văn Điển, xã Thanh Trì, giao trong ngày cho nội thành Hà Nội. Cỡ lớn từ DN250 trở lên và các quy cách SCH80, SCH160 thì báo trước để chuẩn bị hàng. Các tỉnh lân cận đi theo chuyến trong ngày làm việc kế tiếp.

Lấy quy cách và giá phụ kiện ống thép hôm nay

Giá phụ kiện đi theo cỡ DN, kiểu nối và hệ SCH nên không có một mức chung cho cả nhóm hàng. Quý khách gửi danh sách quy cách hoặc bản vẽ tuyến ống, Thép Vinh Phú soát tồn kho và báo giá theo đúng danh mục trong ngày làm việc.

• Hotline / Zalo: 0933.710.789 (Ms Tâm) – 0934.297.789 (Mr Diện)
• Kho hàng: Thôn Văn Điển, xã Thanh Trì, Hà Nội
• Email: ketoanthepvinhphu@gmail.com

Kết Luận

• Phụ kiện ống thép không chỉ là những chi tiết nhỏ bé trong hệ thống ống mà còn là “xương sống” đảm bảo sự vận hành trơn tru và hiệu quả.
• Từ những ưu điểm vượt trội về độ bền, khả năng chống ăn mòn, đến tính linh hoạt trong ứng dụng, chúng đã chứng minh được vai trò không thể thay thế trong nhiều lĩnh vực.
• Tuy nhiên, để tận dụng tối đa lợi ích mà phụ kiện ống thép mang lại, người dùng cần hiểu rõ nhu cầu của mình và lựa chọn sản phẩm phù hợp về chất liệu, kích thước và tiêu chuẩn.

Hy vọng bài viết này đã cung cấp cho bạn cái nhìn toàn diện về phụ kiện ống thép. Nếu bạn đang lên kế hoạch xây dựng một hệ thống ống công nghiệp hoặc đơn giản là muốn tìm hiểu thêm, hãy bắt đầu bằng việc chọn đúng phụ kiện – bước đầu tiên để đảm bảo thành công!
