6 Phương Pháp Liên Kết Thép I Phổ Biến & Cách Lựa Chọn Tối Ưu Cho Công Trình

Trong ngành xây dựng, việc đảm bảo sự vững chắc và an toàn cho mọi công trình là ưu tiên hàng đầu. Một trong những yếu tố then chốt quyết định đến độ bền và khả năng chịu lực của kết cấu thép chính là kỹ thuật liên kết thép I. Tuy nhiên, không phải ai cũng nắm rõ các phương pháp nối dầm thép chữ I hiệu quả nhất để vừa tối ưu chi phí, vừa đáp ứng các tiêu chuẩn kỹ thuật khắt khe.

Bài viết này của Thép Vinh Phú sẽ đi sâu vào 6 phương pháp liên kết thép I phổ biến nhất hiện nay, phân tích ưu nhược điểm của từng loại và cung cấp những lời khuyên thực tế giúp bạn đưa ra lựa chọn tối ưu cho dự án của mình. Đọc tiếp để khám phá bí quyết xây dựng những công trình bền vững cùng Thép Vinh Phú!

>> Tham khảo bảng giá & quy cách thép hình i

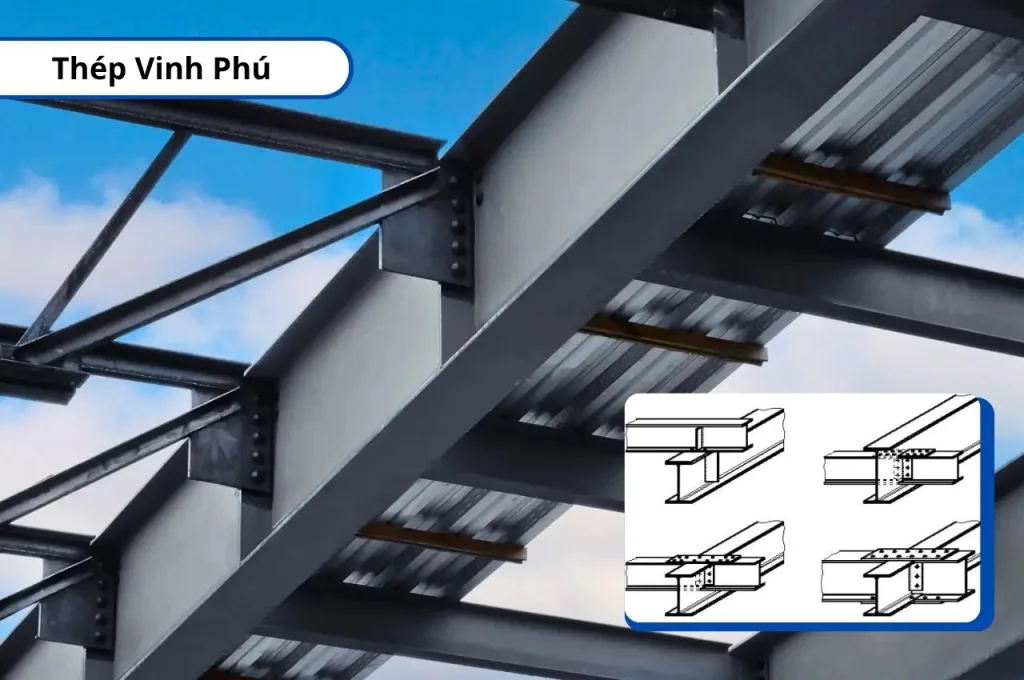

Liên kết thép I là gì? Vai trò và đặc điểm nổi bật

Liên kết thép I là một cấu kiện trung gian dùng để kết nối các thanh thép hình chữ I (dầm I) hoặc các cấu kiện thép khác lại với nhau, tạo thành một hệ kết cấu thép hoàn chỉnh và có khả năng chịu lực đồng bộ. Trong kết cấu thép, liên kết không chỉ đơn thuần là điểm nối mà còn là bộ phận truyền tải lực, mô men giữa các cấu kiện như cột, dầm, xà gồ và giằng.

Dầm thép chữ I nổi tiếng với khả năng chịu uốn mạnh mẽ quanh trục của nó. Nhờ cấu tạo đặc biệt với hai cánh (flange) và một bụng (web), thép I có thể phân bổ ứng suất hiệu quả khi chịu tải trọng thẳng đứng. Tuy nhiên, một điểm yếu cố hữu của tiết diện hở này là khả năng chống xoắn kém, đặc biệt khi dầm phải chịu tải trọng lệch tâm. Sự tương tác giữa hiện tượng xoắn với các lực kéo, nén, uốn có thể làm giảm đáng kể khả năng hoạt động của dầm.

Vai trò của dầm thép liên kết chữ I trong xây dựng là không thể phủ nhận. Chúng được ứng dụng rộng rãi trong:

• Sản xuất cơ cấu máy móc công nghiệp: Cần cẩu trục, cấu trúc máy xây dựng.
• Hệ thống giao thông đường sắt: Liên kết các đường ray, toa tàu.
• Khai thác mỏ: Cột chống và hỗ trợ trong hầm mỏ.

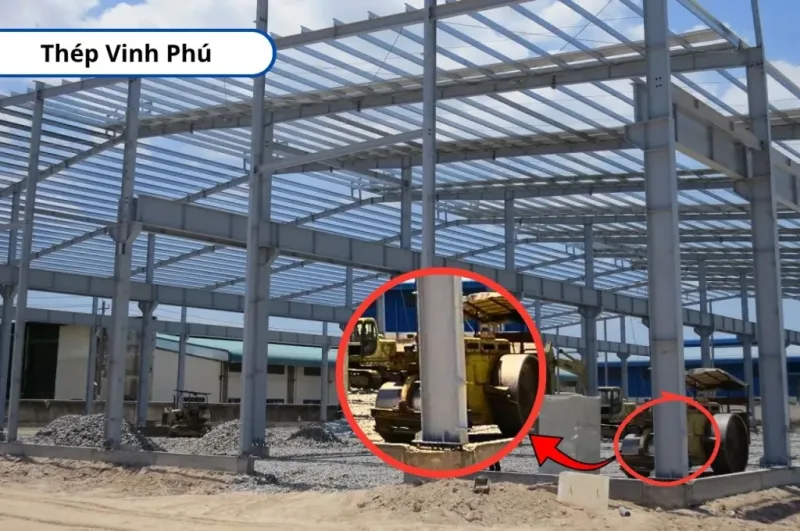

• Công trình nhà thép tiền chế, nhà xưởng: Cột và dầm chính, nhà máy, siêu thị.
• Cầu thép: Cấu trúc cầu qua sông, cầu cho tàu hỏa.

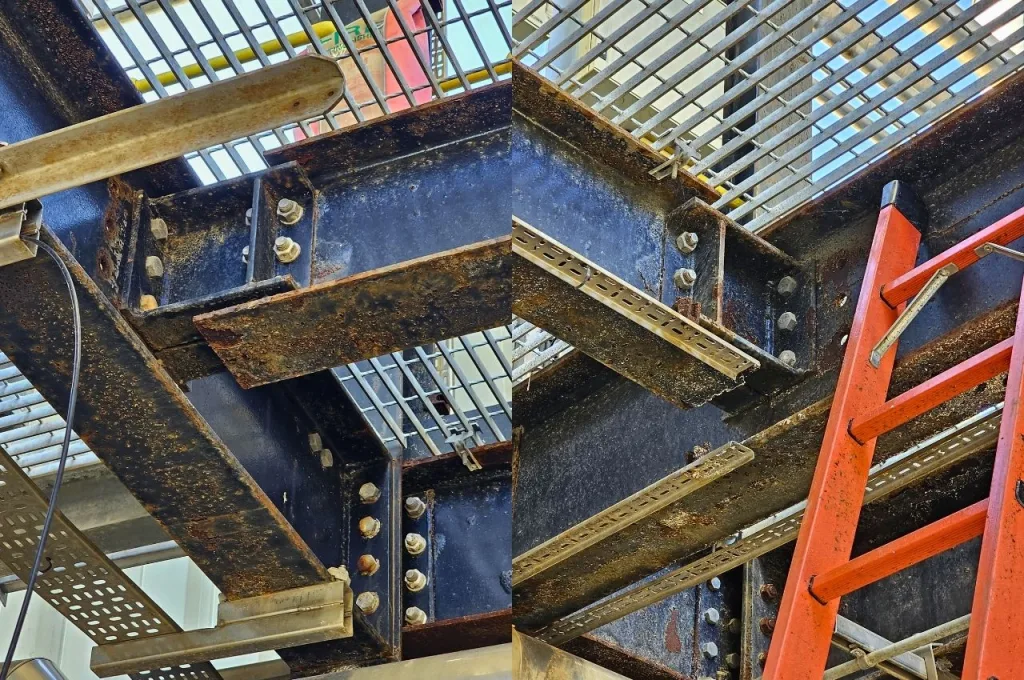

6 Phương pháp liên kết thép I phổ biến trong xây dựng

Để đảm bảo độ bền và an toàn cho công trình, việc lựa chọn và thực hiện đúng kỹ thuật liên kết thép I là vô cùng quan trọng. Dưới đây là 6 phương pháp nối dầm thép chữ I thông dụng nhất:

1. Nối dầm thép đóng khung

Phương pháp nối dầm thép đóng khung sử dụng kết nối góc để liên kết các dầm thép I với các cấu kiện hỗ trợ như dầm hoặc cột. Các thanh chắn web và thanh vây ngang thường được dùng để tăng cường kết nối. Điều quan trọng là phải xem xét cường độ, chủng loại và kích thước ốc vít kết nối cùng cường độ của vật liệu cơ sở. Để đảm bảo độ cứng và ổn định, độ dài tối thiểu của góc kết nối phải bằng ít nhất ½ độ sâu của thanh web. Việc sử dụng các kích cỡ tiêu chuẩn cho kết nối đóng khung bắt vít giúp giảm thời gian thi công, tối ưu hóa thiết kế và chi phí.

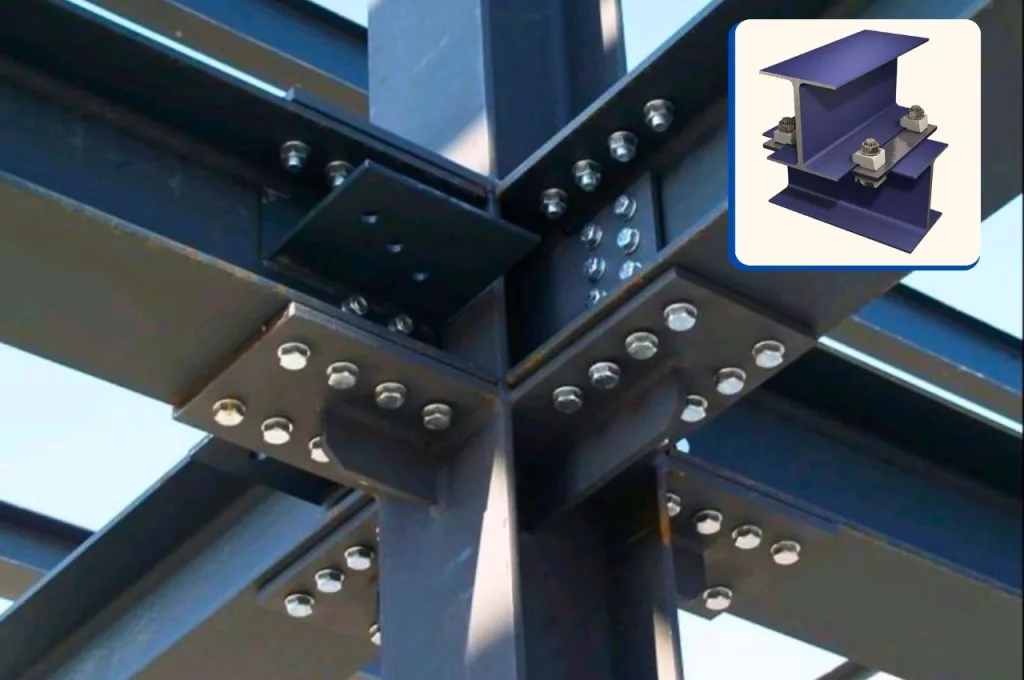

2. Nối dầm thép có tựa bu lông

Liên kết thép I bằng phương pháp tựa bu lông có hai cách chính: kết nối tựa bu lông có chốt cứng và không có chốt củng cố. Kết nối có chốt cứng thường được ưu tiên khi thanh vây dầm có kích thước lớn, bởi khả năng chịu tải trọng lớn mà không bị hạn chế bởi khả năng uốn cong của chân góc chốt tựa. Phương pháp này có ưu điểm là dễ dàng định hình, hỗ trợ ngay trong quá trình lắp đặt và thân thiện với môi trường vì các chi tiết có thể tháo dỡ và tái sử dụng. Góc trên cùng trong kết nối thường được dùng để ngăn dầm thép xoay tự do.

3. Nối khung hàn

Nối khung hàn là phương pháp sử dụng kỹ thuật hàn để kết nối các cấu kiện thép I. Tương tự như các phương pháp khác, kết nối hàn có nhiều kích thước và tiêu chuẩn khác nhau. Trong quá trình hàn, ứng suất cắt trực tiếp và ứng suất từ tải trọng trên dầm ảnh hưởng đáng kể đến cấu trúc mối hàn, do đó cần tính toán cẩn thận độ căng của các mối hàn. Mối hàn thường phải đối mặt với nguy cơ các thành phần thép di chuyển do yếu tố bên ngoài như gió, đòi hỏi người thực hiện phải có kỹ năng và sự khéo léo cao để đảm bảo chất lượng mối hàn.

4. Nối dầm thép hàn

Phương pháp liên kết thép I bằng hàn tạo ra kết nối cực kỳ chắc chắn, với hiệu suất nối lên đến 100%. Tương tự như kết nối tựa bu lông, phương pháp hàn tạo ra sự chặt chẽ hơn thay vì sử dụng bu lông. Ứng suất từ tải trọng trên dầm ảnh hưởng đến mô hình mối hàn lệch tâm, cần được tính toán kỹ lưỡng để đảm bảo an toàn. Có hai loại kết nối tựa hàn: tựa không được che chắn (cho tải trọng nhỏ) và tựa cứng (cho tải trọng lớn). Mặc dù chắc chắn, kết nối hàn có nhược điểm là khó tháo dỡ hoặc tái sử dụng, ít thân thiện với môi trường và công nhân nếu cần thay đổi kết cấu.

5. Nối dầm thép có tựa bu lông hàn

Đây là sự kết hợp giữa hai phương pháp bu lông và hàn. Tấm cuối và lưới thép định hình được kết nối với nhau thông qua quá trình hàn. Công suất và kích thước cửa hàn phụ thuộc vào khả năng cắt của lưới thép tiếp giáp với mối hàn. Phương pháp này thường áp dụng cho các kết nối ở cuối cấu kiện thép không có độ lệch tâm hoặc các kết cấu có chiều cao lớn. Việc gia công và cắt các chi tiết phải được thực hiện cẩn thận, chính xác (ví dụ: cắt dầm theo chiều dài) để tránh sai sót, đảm bảo tính linh hoạt, cứng hoặc nửa cứng của kết nối tấm cuối.

6. Nối dầm thép đặc biệt

Khi các cấu trúc dầm phức tạp, có sự sắp xếp đặc biệt mà các phương pháp tiêu chuẩn không thể áp dụng (ví dụ: dầm thép giao nhau có độ lệch tâm khác nhau hoặc tâm dầm không trùng với tâm cột), kỹ sư sẽ sử dụng cách liên kết thép I đặc biệt. Các loại kết nối đặc biệt bao gồm kết nối khung uốn cong, kết nối tấm web đơn, kết nối khung một mặt, kết nối tấm web cân bằng và kết nối loại Z. Khả năng truyền mô men vào các cột của dầm thép cấu trúc đặc biệt phụ thuộc vào mức độ cố định của kết nối; mức độ cố định càng cao, khả năng truyền mô men càng lớn.

Lựa chọn phương pháp liên kết thép I: Yếu tố cần cân nhắc

Việc lựa chọn phương pháp liên kết thép I phù hợp là một quyết định quan trọng, ảnh hưởng trực tiếp đến độ bền, an toàn và hiệu quả kinh tế của công trình. Dưới đây là các yếu tố bạn cần cân nhắc kỹ lưỡng:

• Loại tải trọng và điều kiện làm việc: Dầm có chịu tải trọng động, tải trọng lệch tâm hay tải trọng tĩnh? Nếu có mô men xoắn lớn, cần thiết kế liên kết đặc biệt hoặc tăng cường khả năng chống xoắn. Đối với tải trọng cắt lớn, liên kết hàn hoặc bu lông cấp bền cao sẽ phù hợp.
• Môi trường thi công và sử dụng: Môi trường có hóa chất ăn mòn, nhiệt độ cao hay độ ẩm lớn? Liên kết hàn thường bền hơn trong môi trường khắc nghiệt, trong khi bu lông có thể dễ bị ăn mòn nếu không được bảo vệ.
• Chi phí và thời gian thi công: Liên kết bu lông thường nhanh hơn và tiết kiệm chi phí nhân công tại công trường, nhưng chi phí vật tư bu lông có thể cao. Liên kết hàn đòi hỏi thợ lành nghề và thời gian kiểm tra chất lượng lâu hơn, nhưng có thể tối ưu vật liệu.
• Khả năng tháo dỡ và tái sử dụng: Nếu công trình có yêu cầu thay đổi, sửa chữa hoặc di dời trong tương lai, liên kết bu lông là lựa chọn ưu tiên vì dễ tháo lắp và tái sử dụng các cấu kiện. Liên kết hàn thì ngược lại.
• Tiêu chuẩn kỹ thuật và quy định: Luôn tuân thủ các tiêu chuẩn kỹ thuật hiện hành (ví dụ: TCVN, JIS, ASTM) và các quy định pháp lý liên quan đến thi công kết cấu thép tại Việt Nam.
• Kỹ năng nhân lực và thiết bị: Liên kết hàn đòi hỏi kỹ năng cao của thợ hàn và thiết bị chuyên dụng. Liên kết bu lông cần quy trình siết chặt đúng kỹ thuật và kiểm tra định kỳ để tránh lỏng lẻo.

Thép Vinh Phú – Đối tác tin cậy cung cấp thép hình I chất lượng cao

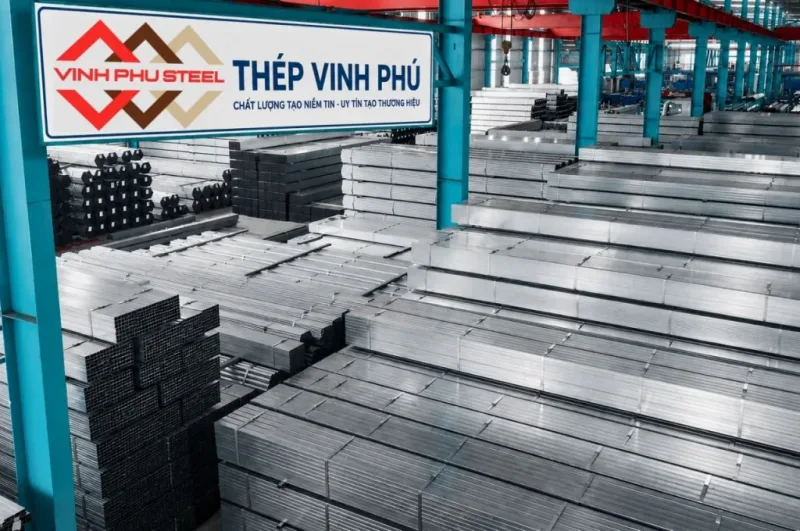

Để các mối liên kết thép I phát huy tối đa hiệu quả, chất lượng của thép hình I là yếu tố tiên quyết. Thép Vinh Phú tự hào là một trong những nhà cung cấp thép hàng đầu tại Hà Nội và các tỉnh Miền Bắc, cam kết mang đến sản phẩm thép hình I đạt tiêu chuẩn quốc tế với đầy đủ chứng chỉ CO, CQ.

Chúng tôi hiểu rằng mỗi công trình là một cam kết về chất lượng và an toàn. Vì vậy, Thép Vinh Phú không chỉ cung cấp thép hình I đúc có độ chính xác cao, chất lượng đồng đều, chịu lực tốt mà còn có thép hình I tổ hợp cho phép tùy chỉnh kích thước linh hoạt, phù hợp với mọi quy mô dự án. Với lợi thế nhập khẩu trực tiếp, không qua trung gian, chúng tôi cam kết mang đến mức giá cạnh tranh nhất thị trường cùng dịch vụ giao hàng chuyên nghiệp tận công trình với chi phí tối ưu.

Liên hệ ngay với Thép Vinh Phú để được tư vấn chuyên sâu về thép hình I và các giải pháp kết cấu thép tối ưu cho công trình của bạn:

• Ms Tâm: 0933.710.789
• Mr Diện: 0934.297.789
• Miền Nam: 0938.437.123
• Website: thepvinhphu.com

Câu hỏi thường gặp về liên kết thép I

Q: Liên kết thép I là gì?

A: Liên kết thép I là phương pháp kết nối các dầm thép hình chữ I hoặc các cấu kiện thép khác với dầm I để tạo thành một hệ kết cấu chịu lực chắc chắn trong xây dựng. Nó đóng vai trò truyền tải lực và mô men, đảm bảo sự ổn định và an toàn cho toàn bộ công trình, từ nhà xưởng công nghiệp đến cầu đường.

Q: Có những loại liên kết thép I nào phổ biến?

A: Các loại liên kết thép I phổ biến bao gồm nối dầm thép đóng khung, nối có tựa bu lông (có chốt cứng hoặc không), nối khung hàn, nối dầm thép hàn (tựa không được che chắn và tựa cứng), nối có tựa bu lông hàn và nối đặc biệt. Mỗi phương pháp có ưu nhược điểm riêng và phù hợp với các yêu cầu kỹ thuật, tải trọng khác nhau của công trình.

Q: Ưu và nhược điểm của liên kết bu lông so với liên kết hàn là gì?

A: Liên kết bu lông dễ tháo lắp, tái sử dụng và thân thiện môi trường hơn, tiết kiệm thời gian thi công tại chỗ. Tuy nhiên, chúng có thể bị lỏng lẻo nếu không siết đúng kỹ thuật hoặc kiểm tra định kỳ. Ngược lại, liên kết hàn rất chắc chắn, có hiệu suất nối cao và phù hợp với các kết cấu phức tạp, nhưng khó tháo dỡ, tái sử dụng và đòi hỏi kỹ thuật hàn cao cùng quy trình kiểm tra nghiêm ngặt.

Q: Dầm thép chữ I thường được ứng dụng ở đâu?

A: Dầm thép chữ I được ứng dụng rộng rãi làm cột và dầm chính trong các công trình như nhà xưởng công nghiệp, nhà máy, kho hàng, cầu và các công trình dân dụng khác. Ngoài ra, chúng còn được dùng trong cơ cấu máy móc công nghiệp như cẩu trục, cẩu trục cần, đường ray xe lửa và làm cột chống trong các công trình khai thác mỏ nhờ khả năng chịu lực mạnh mẽ và độ bền cao.

Q: Cần lưu ý gì khi thi công liên kết thép I?

A: Khi thi công liên kết thép I, cần lưu ý chuẩn bị đầy đủ vật liệu, nhân lực và thiết bị phù hợp. Nghiên cứu kỹ bản vẽ thiết kế, kiểm tra chất lượng thép và mối nối trước và trong quá trình thực hiện. Đặc biệt chú trọng an toàn lao động, kiểm tra điều kiện thời tiết (gió to, mưa lớn) và tuân thủ chặt chẽ quy trình siết bu lông hoặc kỹ thuật hàn để đảm bảo chất lượng và tuổi thọ công trình.

Lời kết

Việc nắm vững các phương pháp liên kết thép I và biết cách lựa chọn giải pháp tối ưu là chìa khóa để xây dựng nên những công trình không chỉ vững chắc mà còn bền vững theo thời gian. Mỗi loại liên kết đều có những đặc điểm riêng, phù hợp với từng điều kiện tải trọng, môi trường và yêu cầu kỹ thuật cụ thể. Hãy luôn ưu tiên sự an toàn và chất lượng, đồng thời cân nhắc đến yếu tố kinh tế để đưa ra quyết định sáng suốt nhất.

Nếu bạn đang tìm kiếm nguồn cung cấp thép hình I chất lượng cao, đạt chuẩn quốc tế cùng sự tư vấn chuyên nghiệp, đừng ngần ngại liên hệ Thép Vinh Phú ngay hôm nay. Đội ngũ chuyên gia của chúng tôi luôn sẵn sàng hỗ trợ bạn tìm ra giải pháp thép tốt nhất cho mọi dự án.
