Tiêu Chuẩn Thép Ống: Hướng Dẫn Chi Tiết Để Đảm Bảo An Toàn Mọi Công Trình

Trong ngành xây dựng và công nghiệp, một sai sót nhỏ trong việc lựa chọn vật liệu có thể dẫn đến những hậu quả nghiêm trọng, từ chậm trễ dự án đến rủi ro an toàn không đáng có. Một trong những quyết định quan trọng nhất là chọn đúng loại thép ống với tiêu chuẩn thép ống phù hợp. Nhưng làm thế nào để bạn đảm bảo rằng mình đang chọn đúng loại ống cho áp lực, nhiệt độ và môi trường cụ thể của công trình?

Bài viết này của Thép Vinh Phú sẽ là cẩm nang chi tiết giúp bạn giải mã các tiêu chuẩn thép ống quốc tế phổ biến như ASTM, API, DIN, cùng với các yếu tố kỹ thuật quan trọng như tiêu chuẩn độ dày SCH, đường kính danh nghĩa (DN) và dung sai kích thước. Chúng tôi sẽ hướng dẫn bạn cách lựa chọn loại thép ống tối ưu nhất, đảm bảo chất lượng, an toàn và hiệu quả kinh tế cho mọi dự án.

Tại Sao Việc Nắm Rõ Tiêu Chuẩn Thép Ống Lại Quan Trọng Đến Vậy?

Việc lựa chọn ống thép không chỉ dừng lại ở kích thước hay giá cả. Mỗi ứng dụng cụ thể đòi hỏi một loại ống với tính chất cơ học, thành phần hóa học và khả năng chịu đựng riêng biệt. Nắm rõ các tiêu chuẩn thép ống là nền tảng để:

• Đảm bảo an toàn tuyệt đối: Ống thép không đạt chuẩn có thể gây rò rỉ, nứt vỡ, đặc biệt trong các hệ thống áp suất cao hoặc môi trường khắc nghiệt, đe dọa đến tính mạng con người và tài sản.
• Tối ưu hóa hiệu suất công trình: Ống thép đúng tiêu chuẩn sẽ hoạt động bền bỉ, ổn định, giảm thiểu chi phí bảo trì và thay thế trong suốt vòng đời dự án.
• Tuân thủ quy định pháp luật: Nhiều ngành công nghiệp có quy định nghiêm ngặt về vật liệu, đặc biệt là trong dầu khí, hóa chất, cấp thoát nước. Việc tuân thủ tiêu chuẩn giúp tránh các rắc rối pháp lý và đảm bảo chất lượng công trình được công nhận.
• Tiết kiệm chi phí dài hạn: Mặc dù ống đạt chuẩn có thể có giá cao hơn ban đầu, nhưng chúng giúp tránh được những tổn thất lớn do hỏng hóc, sửa chữa và gián đoạn hoạt động về sau.

Giải Mã Các Đơn Vị Kỹ Thuật Cơ Bản Của Ống Thép

Để đọc hiểu các bảng quy cách và tiêu chuẩn thép ống, bạn cần nắm rõ ba đơn vị đo lường cơ bản sau:

Đường Kính Danh Nghĩa (DN)

Đơn vị DN (Diameter Nominal) là đường kính danh nghĩa của đường tròn tiết diện thanh thép, được đo bằng milimet (mm). Đây là một giá trị quy ước, không phải đường kính thực tế chính xác. Ví dụ, ống thép DN15 hoặc 15A thường có đường kính ngoài danh nghĩa khoảng 21mm. Cần lưu ý rằng đường kính thực tế có thể chênh lệch nhẹ tùy theo tiêu chuẩn của từng quốc gia hoặc nhà sản xuất.

Đường Kính Ngoài Danh Nghĩa (Phi Ø)

Đơn vị Phi (Ø) cũng biểu thị đường kính ngoài danh nghĩa của tiết diện ống thép, đo bằng milimet. Khách hàng tại Việt Nam thường dùng đơn vị này khi mua ống thép đen và ống thép hàn. Tương tự như DN, ống thép phi 21 không có nghĩa là đường kính ngoài của nó đúng chuẩn 21mm một cách tuyệt đối, mà là một giá trị gần đúng.

Đơn Vị Inch (” hoặc in)

Inch là một đơn vị đo chiều dài phổ biến trong hệ đo lường Anh và Mỹ. Đơn vị này thường được sử dụng trong các tiêu chuẩn quốc tế và cần được quy đổi sang mm khi làm việc với các hệ thống đo lường khác. Nhiều khách hàng thường nhầm lẫn khi chuyển đổi giữa Inch, DN và Phi. Việc hiểu rõ các bảng quy đổi sẽ giúp bạn tránh sai sót khi lựa chọn ống.

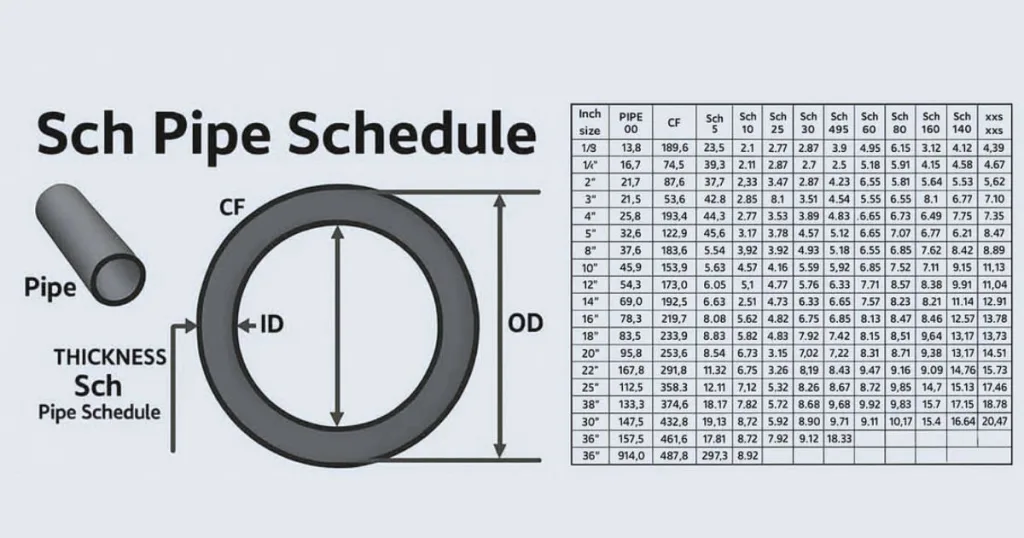

Tiêu Chuẩn Độ Dày Ống Thép SCH: Chìa Khóa Quyết Định Độ Bền

Tiêu chuẩn SCH (Scheduled) là một trong những chỉ số quan trọng nhất để đánh giá khả năng chịu lực của ống thép. SCH quy định độ dày thành ống, và khi giá trị của con số đi kèm càng tăng (ví dụ: SCH10, SCH40, SCH80, SCH160), thì độ dày của ống càng cao, khả năng chống chịu áp lực và điều kiện khắc nghiệt càng tốt.

• Ý nghĩa của SCH: Tiêu chuẩn SCH thường đi kèm với kích thước danh nghĩa (NPS) của đường ống, biểu thị các yêu cầu về độ bền, độ giãn và thành phần hóa học. Nhờ đó, người sử dụng dễ dàng nắm bắt thông tin tổng thể về ống cần sử dụng.
• Hậu tố ‘S’: Đối với ống thép không gỉ (inox), các ký hiệu SCH thường có thêm hậu tố ‘S’ ở phía sau (ví dụ: SCH10S, SCH40S, SCH80S).
• Các giá trị tương đương: Ngoài SCH, độ dày thành ống còn được quy định bằng các giá trị tương đương như Standard (STD), Extra Strong (XS), Double Extra Strong (XXS).
  • STD: Tương đương với SCH40S/SCH40, áp dụng cho ống từ NPS 1/8” (DN6) đến NPS 10” (DN250).
  • XS: Tương đương với SCH80S/SCH80, áp dụng cho ống từ NPS 1/8” (DN6) đến NPS 8” (DN200).
  • XXS: Có độ dày rất cao, thường dùng cho ống từ NPS 8” (DN200) trở lên, phù hợp với yêu cầu chịu áp lực cực lớn.

Các loại ống có SCH lớn thường được sử dụng trong các hệ thống có áp lực lớn và nhiệt độ cao, như đường ống dẫn dầu khí, hệ thống hơi nước công nghiệp.

Các Tiêu Chuẩn Ống Thép Quốc Tế Phổ Biến Nhất Hiện Nay

Trên thị trường, có nhiều tiêu chuẩn thép ống quốc tế được áp dụng rộng rãi. Mỗi tiêu chuẩn có những quy định riêng về thành phần hóa học, tính chất cơ học, kích thước và phương pháp thử nghiệm, phù hợp với các ứng dụng khác nhau.

Tiêu Chuẩn ASTM (Hoa Kỳ)

ASTM (American Society for Testing and Materials) là một trong những tổ chức tiêu chuẩn lớn nhất thế giới. Các tiêu chuẩn ASTM cho ống thép được sử dụng rộng rãi, đặc biệt trong xây dựng và công nghiệp:

• ASTM A53: Áp dụng cho ống thép đen và mạ kẽm, có thể là ống hàn hoặc ống liền mạch (từ NPS 1/8” đến NPS 26”). Tiêu chuẩn này thường dùng cho hệ thống vận chuyển nước, khí, dầu ở áp suất thấp. Có các Grade A (độ bền kéo 48,000 PSI) và Grade B (60,000 PSI). Thành phần điển hình: carbon (0.25-0.30%), mangan (0.95-1.20%).
• ASTM A106: Dành cho ống thép carbon liền mạch, chuyên dùng trong các ứng dụng nhiệt độ cao (từ NPS 1/8” đến NPS 48”). Đây là lựa chọn phổ biến cho ngành dầu khí và năng lượng. Có các Grade A (330 MPa), B (415 MPa), C (485 MPa). Thành phần điển hình: carbon (0.25-0.35%), mangan (0.27-1.06%).
• ASTM A312: Quy định cho ống thép không gỉ Austenitic (ví dụ: 304, 316), dùng trong xây dựng và công nghiệp đòi hỏi khả năng chống ăn mòn.
• ASTM A335: Ống hợp kim ferritic liền mạch chịu nhiệt độ cao, thường dùng cho các ứng dụng nồi hơi và đường ống hơi.
• ASTM A179: Ống thép carbon thấp kéo nguội liền mạch, dùng cho bộ trao đổi nhiệt và bình ngưng.

Tiêu Chuẩn API (Viện Dầu Khí Hoa Kỳ)

API (American Petroleum Institute) là tiêu chuẩn đặc thù cho ngành dầu khí, đảm bảo ống có khả năng chịu đựng điều kiện khắc nghiệt của việc khai thác và vận chuyển dầu khí.

• API 5L: Đây là tiêu chuẩn quan trọng nhất cho ống thép liền mạch và ống hàn dùng để vận chuyển dầu, khí và các chất lỏng khác. API 5L có hai cấp độ sản phẩm (PSL1 và PSL2) và nhiều mác thép khác nhau như X42, X52, X70, với cường độ năng suất từ 42,000 PSI đến 70,000 PSI, phù hợp cho các đường ống dẫn dầu khí quy mô lớn.

Tiêu Chuẩn DIN (Đức)

DIN (Deutsches Institut für Normung) là tiêu chuẩn của Viện Tiêu chuẩn Đức, nổi tiếng về độ chính xác và chất lượng cao, thường được ứng dụng trong cơ khí chính xác và các hệ thống áp suất cao.

• DIN 17175/EN 10216-2: Áp dụng cho ống thép liền mạch chịu nhiệt, với các mác thép như P195GH, P235GH, P265GH. Các loại ống này có độ bền kéo từ 320 MPa đến 800 MPa, phù hợp cho nồi hơi, đường ống hơi nước và các ứng dụng chịu nhiệt khác.
• DIN 2391/EN 10305-1: Dành cho ống thép liền mạch chính xác, với các mác thép như St30Si, St35, St45, thường dùng trong ngành cơ khí, chế tạo máy.

Dung Sai Kích Thước Ống Thép: Điều Cần Lưu Ý Khi Lắp Đặt

Dung sai kích thước là mức độ cho phép chênh lệch giữa kích thước thực tế của ống và kích thước danh nghĩa được quy định trong tiêu chuẩn. Việc hiểu rõ dung sai là cực kỳ quan trọng, bởi nó ảnh hưởng trực tiếp đến khả năng lắp đặt, độ kín khít của mối nối và hiệu suất tổng thể của hệ thống đường ống.

Dưới đây là bảng dung sai kích thước phổ biến cho ống thép, dựa trên phương pháp sản xuất:

(OD: Đường kính ngoài, WT: Độ dày thành ống)

Khi mua và lắp đặt ống thép, việc kiểm tra dung sai theo tiêu chuẩn là cần thiết để đảm bảo sự phù hợp và tránh các vấn đề phát sinh trong quá trình thi công.

Hướng Dẫn Lựa Chọn Tiêu Chuẩn Thép Ống Phù Hợp Cho Dự Án Của Bạn

Việc chọn đúng tiêu chuẩn thép ống đòi hỏi sự cân nhắc kỹ lưỡng dựa trên nhiều yếu tố kỹ thuật và môi trường. Dưới đây là các bước bạn nên thực hiện:

1. Xác định môi trường sử dụng:
   • Áp suất và nhiệt độ: Đây là yếu tố hàng đầu. Ống thép cho hệ thống áp suất thấp có thể dùng ASTM A53. Với áp suất trung bình, SCH40 là lựa chọn phổ biến. Đối với áp suất cao và nhiệt độ khắc nghiệt (dầu khí, hơi nước), bạn cần cân nhắc SCH80, SCH120 hoặc các tiêu chuẩn chuyên biệt như ASTM A106, ASTM A335.
   • Môi trường ăn mòn: Nếu ống tiếp xúc với hóa chất, nước biển hoặc môi trường ẩm ướt, thép không gỉ theo tiêu chuẩn ASTM A312 (có hậu tố ‘S’ trong SCH) là lựa chọn tối ưu.
   • Nhiệt độ thấp: Đối với các ứng dụng cryogenic (nhiệt độ cực thấp), tiêu chuẩn ASTM A333 sẽ phù hợp.
2. Ngành công nghiệp cụ thể:
   • Dầu khí: Tiêu chuẩn API 5L là bắt buộc.
   • Xây dựng nhà xưởng, kết cấu: ASTM A53 hoặc các tiêu chuẩn thép kết cấu khác.
   • Cơ khí chính xác, chế tạo máy: Các tiêu chuẩn DIN thường được ưu tiên.
   • Hệ thống nồi hơi, trao đổi nhiệt: ASTM A179, ASTM A192, ASTM A210, ASTM A213 là những lựa chọn phù hợp.
3. Kích thước và độ dày yêu cầu: Dựa vào thiết kế kỹ thuật của công trình, xác định đường kính danh nghĩa (NPS/DN) và độ dày thành ống cần thiết. Tham khảo các bảng quy cách và trọng lượng của từng tiêu chuẩn để chọn loại ống có thông số chính xác.
4. Chứng chỉ chất lượng: Luôn yêu cầu nhà cung cấp cung cấp đầy đủ chứng chỉ CO (Certificate of Origin) và CQ (Certificate of Quality) để đảm bảo nguồn gốc và chất lượng sản phẩm. Điều này đặc biệt quan trọng để tránh mua phải hàng giả, hàng kém chất lượng, gây rủi ro cho dự án.

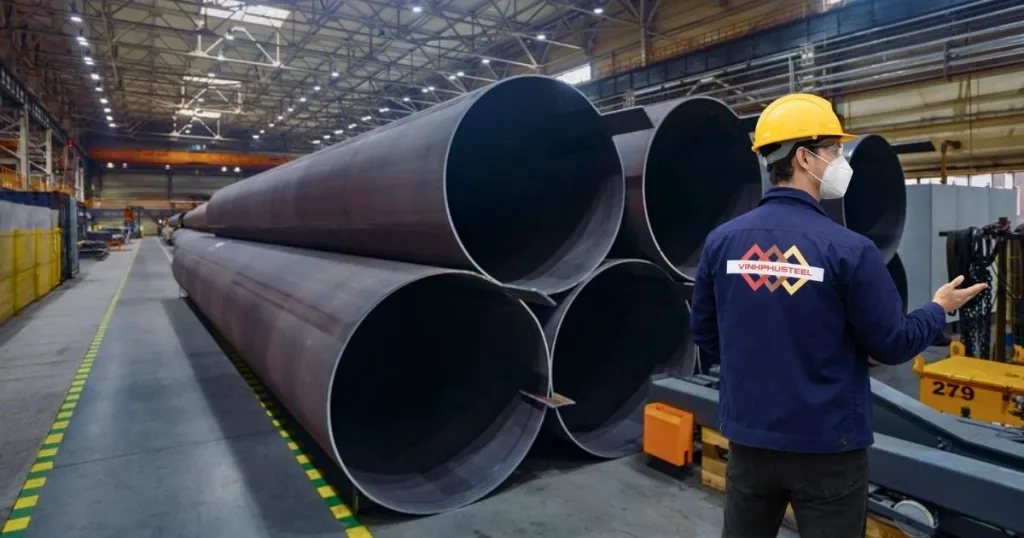

Với kinh nghiệm lâu năm trong ngành và là đối tác của nhiều công trình lớn, Thép Vinh Phú tự hào cung cấp đa dạng các loại thép ống đạt tiêu chuẩn thép ống quốc tế. Đội ngũ chuyên gia của chúng tôi sẵn sàng tư vấn chi tiết để giúp bạn lựa chọn sản phẩm tối ưu nhất, phù hợp với mọi yêu cầu kỹ thuật và ngân sách của dự án.

Câu Hỏi Thường Gặp Về Tiêu Chuẩn Thép Ống

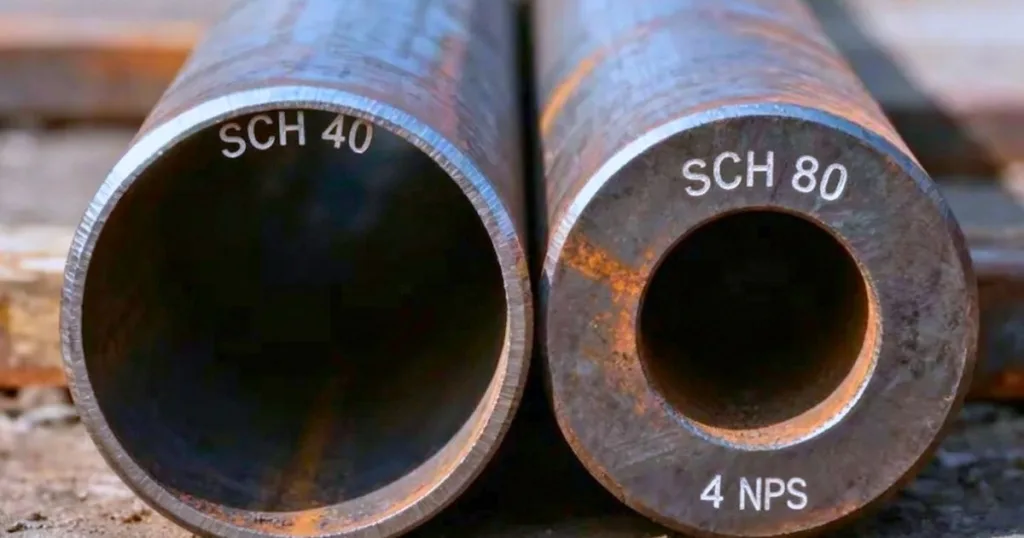

SCH40 và SCH80 khác nhau thế nào trong tiêu chuẩn thép ống?

SCH40 và SCH80 là hai chỉ số độ dày thành ống phổ biến trong các tiêu chuẩn như ASTM. Điểm khác biệt chính là độ dày: ống SCH80 có thành ống dày hơn đáng kể so với SCH40 cho cùng một đường kính danh nghĩa (NPS). Nhờ độ dày vượt trội, ống SCH80 có khả năng chịu áp lực cao hơn và bền bỉ hơn trong các môi trường khắc nghiệt. Trong khi SCH40 thường dùng cho các ứng dụng áp suất trung bình, SCH80 là lựa chọn lý tưởng cho các hệ thống yêu cầu độ an toàn và độ bền cao hơn, như đường ống dẫn dầu khí hoặc hơi nước công nghiệp.

Làm sao để biết ống thép có đạt tiêu chuẩn quốc tế không?

Để xác định ống thép có đạt tiêu chuẩn quốc tế hay không, yếu tố quan trọng nhất là yêu cầu nhà cung cấp cung cấp đầy đủ chứng chỉ CO (Certificate of Origin) và CQ (Certificate of Quality). Chứng chỉ CO xác nhận nguồn gốc xuất xứ của sản phẩm, trong khi CQ là giấy chứng nhận chất lượng, bao gồm các thông số kỹ thuật, thành phần hóa học, tính chất cơ học và kết quả kiểm tra theo tiêu chuẩn cụ thể (ví dụ: ASTM A53, API 5L). Tại Thép Vinh Phú, chúng tôi cam kết 100% sản phẩm đều có đầy đủ chứng chỉ này, đảm bảo minh bạch và chất lượng.

Đơn vị DN, Phi và Inch có thể quy đổi cho nhau không?

Có, các đơn vị DN (đường kính danh nghĩa), Phi (đường kính ngoài danh nghĩa) và Inch đều có thể quy đổi cho nhau, nhưng cần lưu ý rằng chúng là các giá trị danh nghĩa và có thể có sự chênh lệch nhỏ về đường kính thực tế tùy theo tiêu chuẩn cụ thể. Ví dụ, 1 inch tương đương khoảng 25.4mm. Các bảng quy đổi thường được cung cấp trong các tài liệu kỹ thuật hoặc bởi nhà sản xuất để giúp người dùng dễ dàng chuyển đổi và lựa chọn kích thước ống phù hợp. Việc nắm vững cách quy đổi này sẽ giúp bạn tránh nhầm lẫn khi đối chiếu các tiêu chuẩn khác nhau.

Ống thép đúc và ống thép hàn có tiêu chuẩn độ dày SCH giống nhau không?

Tiêu chuẩn độ dày SCH áp dụng cho cả ống thép đúc (seamless pipe) và ống thép hàn (welded pipe). Tuy nhiên, cách áp dụng và các yêu cầu cụ thể có thể khác nhau tùy thuộc vào từng tiêu chuẩn sản xuất và ứng dụng. Ống thép đúc thường có khả năng chịu áp lực cao hơn do không có mối hàn, do đó thường được lựa chọn cho các ứng dụng đòi hỏi độ bền và an toàn tối đa. Ống thép hàn có thể có những giới hạn nhất định về áp suất và nhiệt độ so với ống đúc, dù vẫn tuân thủ các chỉ số SCH tương tự. Luôn kiểm tra tiêu chuẩn cụ thể của từng loại ống để đảm bảo phù hợp với yêu cầu dự án.

Kết Luận

Việc hiểu rõ và áp dụng đúng các tiêu chuẩn thép ống là một khoản đầu tư thông minh, không chỉ đảm bảo an toàn, chất lượng mà còn tối ưu hóa hiệu quả kinh tế cho mọi công trình. Từ việc giải mã các đơn vị cơ bản như DN, Phi, Inch, đến nắm vững tiêu chuẩn độ dày SCH và các quy định quốc tế như ASTM, API, DIN, bạn đã có trong tay kiến thức vững chắc để đưa ra quyết định sáng suốt.

Nếu bạn đang tìm kiếm nhà cung cấp thép ống uy tín, chất lượng cao với đầy đủ chứng chỉ CO, CQ và dịch vụ giao hàng chuyên nghiệp, hãy liên hệ ngay với Thép Vinh Phú. Đội ngũ chuyên gia của chúng tôi sẵn sàng tư vấn miễn phí, giúp bạn lựa chọn loại thép ống phù hợp nhất với yêu cầu kỹ thuật và ngân sách dự án của mình.
