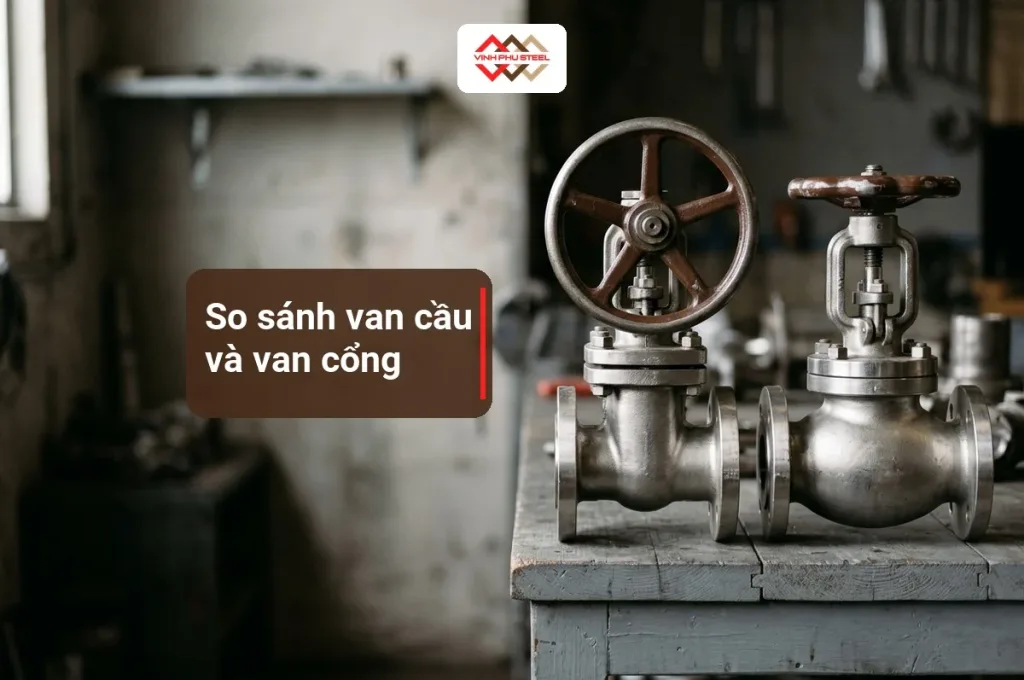

So sánh van cầu và van cổng: khi nào chọn loại nào

Khi so sánh van cầu và van cổng, quy tắc ngắn gọn là: van cổng để đóng hoặc mở hẳn, van cầu để chỉnh lưu lượng. Van cổng cho dòng chảy đi thẳng nên ít cản dòng, nhưng không hợp để mở hé. Van cầu cản dòng nhiều hơn, đổi lại điều tiết êm và đóng nhanh hơn. Bài này đặt hai loại cạnh nhau để nhà thầu chọn đúng van cho từng tuyến ống.

1. van cầu và van cổng khác nhau ở điểm nào?

Hai loại van này đều dùng để chặn dòng chất lỏng trong đường ống, nhưng cách chúng chặn dòng khác hẳn nhau, và từ đó sinh ra mọi khác biệt về áp suất, tốc độ đóng mở, độ bền và giá trị sử dụng. Chọn nhầm không làm hệ thống ngừng ngay, mà để lại những phiền toái kéo dài: tiếng rung ở tuyến ống, rò ở đế van, hay tay quay phải vặn nhiều vòng mới đóng được.

Van cổng hoạt động như một cánh cửa trượt. Khi quay tay quay, cửa van (thường là dạng nêm) đi lên hoặc xuống theo phương vuông góc với hướng dòng chảy. Mở hết, cửa rút khỏi đường dòng và lòng van gần như thông suốt như một đoạn ống. Van cầu hoạt động như một cái nút ép: đĩa van di chuyển dọc theo trục thân, tì xuống một đế nằm ngang với dòng. Dòng chảy phải đi vòng qua đế rồi mới ra cửa còn lại, nên đường đi bị bẻ cong.

Bảng đối chiếu theo nguyên lý cấu tạo chung của hai dòng van, đọc ngày 31/10/2026; thông số từng mẫu cụ thể xem theo catalogue của hãng.

2. cấu tạo và đường đi của dòng chảy

Một van cổng gồm thân, nắp, cửa van, trục (ty) và tay quay. Phần quyết định tính chất của nó là cửa van dạng nêm ép vào hai mặt đế nghiêng. Khi cửa ép sát, hai mặt tiếp xúc rộng nên chặn dòng tốt khi van đóng hẳn. Khi cửa rút lên, nó nằm gọn trong phần nắp và để lại lòng van thông. Đó là lý do đường ống có van cổng mở hết gần như không bị cản.

Van cầu cũng có thân, nắp, trục và tay quay, nhưng bên trong là đĩa van và đế van đặt ngang với dòng. Thân van thường có dáng tròn phình như quả cầu, từ đó có tên gọi. Dòng chảy đi vào, lên qua đế, qua đĩa rồi đi ra, nên đổi hướng hai lần. Việc đổi hướng này là nguồn gốc của cả ưu điểm lẫn nhược điểm: dòng bị cản nên van cầu tốn áp hơn, nhưng cũng nhờ đó đĩa và đế tiếp xúc theo kiểu ép thẳng, cho phép chỉnh lưu lượng mịn.

Một điểm kỹ thuật dễ bị bỏ sót khi đặt hàng là kiểu trục. Van cổng có hai kiểu quen thuộc: trục không nâng (trục xoay tại chỗ, chiều cao van thấp) và trục nâng, thường gọi là OS&Y, trong đó trục trồi lên khi mở nên nhìn thoáng qua là biết van đang mở hay đóng. Với hệ chữa cháy, tính chỉ báo trạng thái này rất có giá trị khi kiểm tra định kỳ.

3. tổn thất áp suất và khả năng điều tiết

Đây là phần phân biệt rõ nhất giữa hai loại van. Van cổng mở hết gần như không tạo thêm cản trở cho dòng, nên với tuyến trục chính, đường cấp từ bơm lên tầng hay tuyến cấp nước chính của toà nhà, nó giúp giữ được áp và lưu lượng mà thiết kế đã tính. Van cầu mở hết vẫn cản dòng do đường đi chữ S, nên đặt van cầu ở tuyến chính là tự thêm một khoản tổn thất không cần thiết.

Ngược lại, khi cần chỉnh lưu lượng thì van cầu mới là lựa chọn đúng. Đĩa van tiến lại gần đế một cách đều đặn, mỗi vòng quay tương ứng một mức thay đổi lưu lượng dễ đoán. Van cổng thì khác: ở vị trí mở hé, dòng chảy xiết qua khe hẹp giữa cửa van và đế, gây rung và mài mòn mặt đế. Vòng đệm kín bị mòn không đều, sau đó van đóng không còn kín. Vì vậy, nhà sản xuất van cổng đều hướng người dùng vận hành ở hai trạng thái, mở hết hoặc đóng hết.

Van cổng sinh ra để mở hết hoặc đóng hết; muốn chỉnh lưu lượng thì dùng van cầu.

Hệ quả thực tế: đừng dùng van cổng thay cho van chỉnh chỉ vì nó đang sẵn có trong kho. Dùng làm van chỉnh một thời gian, van sẽ rò, và lúc đó phải thay cả van chứ không chỉ thay gioăng.

4. tốc độ đóng mở, độ kín và bảo trì

Van cổng có hành trình dài. Cửa van phải đi hết chiều cao lòng ống mới đóng hoặc mở hẳn, nên người vận hành phải vặn nhiều vòng tay quay, nhất là với van cỡ lớn. Ưu điểm là đóng chậm giúp giảm nguy cơ búa nước khi chặn một tuyến đang chảy. Nhược điểm là trong tình huống khẩn cấp, không thể đóng nhanh bằng tay.

Van cầu có hành trình ngắn: đĩa chỉ cần dịch một đoạn nhỏ để từ mở sang đóng. Đóng nhanh hơn, nhưng cũng vì vậy nếu đóng đột ngột trên tuyến có tốc độ dòng lớn thì búa nước vẫn có thể xảy ra, nên khi đóng van cần quay đều tay.

• Độ kín: van cầu chặn dòng bằng cách ép đĩa xuống đế nên dễ đạt độ kín tốt, kể cả khi đóng nhiều lần. Van cổng kín tốt khi mặt đế còn sạch, nhưng cặn bẩn kẹt ở rãnh đế làm cửa không ép sát được.
• Mài mòn: van cầu chịu mòn tập trung ở đĩa và đế, dễ nhận biết khi rò. Van cổng mòn ở bề mặt trượt của cửa, khó thấy từ bên ngoài.
• Bảo trì: nhiều mẫu van cầu cho phép thay hoặc mài lại đĩa và đế khi van còn lắp trên đường ống; với van cổng, thường phải tháo nắp hoặc tháo cả van ra mới xử lý được cửa.
• Chiều cao khi mở: van cổng trục nâng cần khoảng trống phía trên để trục trồi lên, điều cần tính trước ở các tầng kỹ thuật chật.

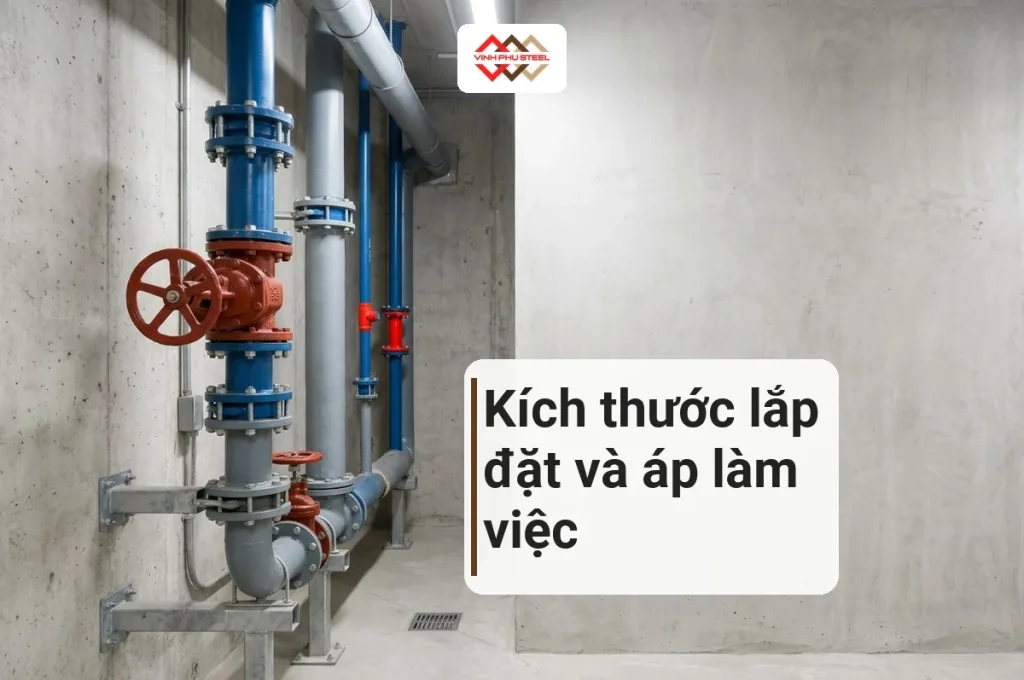

5. kích thước lắp đặt, kiểu kết nối và áp làm việc

Ở cùng cỡ ống, van cổng thường có thân hẹp theo phương dọc ống nhưng cao khi mở hết (đặc biệt với trục nâng). Van cầu thì ngắn hơn theo phương đứng nhưng thân to hơn và nặng hơn trên cùng cỡ do hình dáng phình. Khi bố trí trong hộp kỹ thuật, nhà thầu cần chọn theo cả hai chiều chứ không chỉ theo chiều dài ống.

Về kiểu kết nối, cả hai loại đều có đủ ba nhóm phổ biến. Phần dưới đây chỉ hướng dẫn cách đọc, các số liệu cụ thể phải lấy theo catalogue của model bạn định mua.

Bảng tra cách đọc kiểu kết nối, đọc ngày 31/10/2026; DN và áp làm việc PN của từng model theo catalogue của hãng.

Hai thông số không được bỏ qua khi đặt van là DN (đường kính danh nghĩa) và PN (áp làm việc danh định). Van không khớp DN thì không lắp vào bích hoặc khớp nối được. Van không đạt PN của tuyến thì không an toàn khi thử áp. Lưu ý rằng DN là cỡ danh nghĩa, không phải đường kính ngoài thực của ống, nên ống và van phải được đối chiếu theo cùng một hệ tiêu chuẩn.

6. nên chọn van cầu hay van cổng cho từng hạng mục?

Thay vì học thuộc, nhà thầu có thể dùng một câu hỏi duy nhất để chọn: van này sẽ ở trạng thái nào phần lớn thời gian? Nếu chủ yếu mở hết và chỉ đóng khi bảo trì, chọn van cổng. Nếu phải chỉnh lưu lượng thường xuyên hoặc đóng mở nhiều lần mỗi ngày, chọn van cầu.

Với hệ chữa cháy, cần lưu ý thêm: loại van, kiểu chỉ báo và chứng nhận của van phải theo thiết kế đã được duyệt, và thông thường các van chặn trên tuyến cấp nước chữa cháy được chọn là loại có thể thấy rõ trạng thái đóng mở. Van cầu không thay thế được vai trò đó, nhưng hay xuất hiện ở đường xả thử và các vị trí cần điều chỉnh.

Với hệ cấp thoát nước và điều hoà (HVAC), cách phân vai tương tự. Van cổng đặt ở chân cột, đầu vào phòng bơm, tuyến nhánh tầng; van cầu đặt ở vị trí cần cân chỉnh lưu lượng hoặc cần xả khi kiểm tra. Nếu trên bản vẽ có ghi sẵn loại van, hãy theo bản vẽ và hỏi lại thiết kế trước khi đổi sang loại khác.

7. ba lỗi thường gặp khi dùng và lắp hai loại van này

Phần lớn sự cố tại công trình không đến từ van kém, mà đến từ việc dùng van sai chỗ. Ba lỗi lặp lại nhiều nhất là:

1. Dùng van cổng để điều tiết. Mở hé thường xuyên làm mòn đế và cửa, van rò dần. Cần chỉnh lưu lượng thì lắp thêm van cầu, giữ van cổng làm van chặn.
2. Lắp van cầu ngược chiều. Thân van có mũi tên chỉ chiều dòng. Lắp ngược vẫn chạy được, nhưng áp lực dồn lên phần đệm trục và việc thay đĩa sau này khó hơn.
3. Không chừa chỗ cho trục nâng. Van cổng trục nâng cần khoảng trống phía trên và không gian vặn tay quay. Phát hiện sau khi đã bít hộp kỹ thuật thì phải đổi sang loại khác hoặc dời tuyến.

8. đặt van tại Hà Nội: cần chuẩn bị gì?

Thiết bị PCCC và van là một trong những nhóm hàng chúng tôi cung cấp cho nhà thầu PCCC, nhà thầu cơ điện và đội cấp thoát nước ở Hà Nội và các tỉnh miền Bắc. Hàng giao tại Hà Nội, vận chuyển nội thành và tỉnh lân cận; khối lượng lớn thì thống nhất lịch giao theo tiến độ công trình.

Để báo giá nhanh và đúng chủng loại, quý khách nên gửi trước danh sách vật tư gồm các mục sau:

• Loại van: van cổng hay van cầu, có cần trục nâng chỉ báo hay không.
• Cỡ DN và áp PN: đúng như bản vẽ hoặc bảng khối lượng.
• Kiểu kết nối: ren, bích hay nối rãnh, kèm tiêu chuẩn bích nếu có.
• Vật liệu thân: theo môi chất và điều kiện lắp.
• Địa điểm giao: tên quận, huyện hoặc công trình để tính lịch giao.

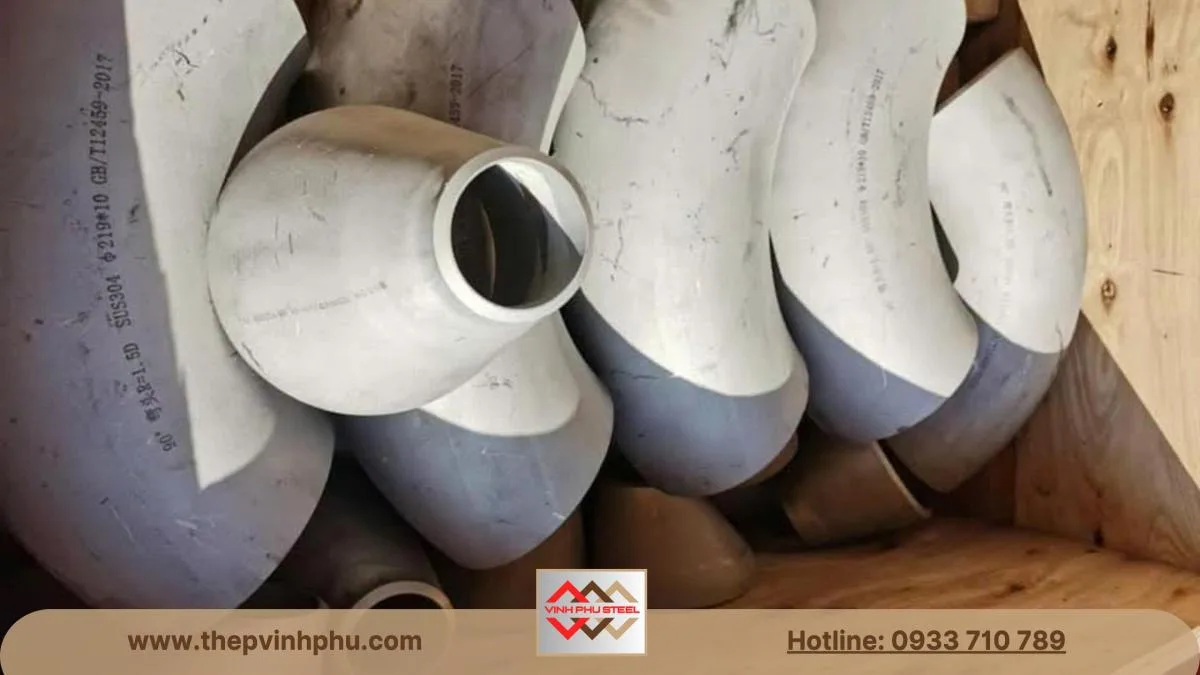

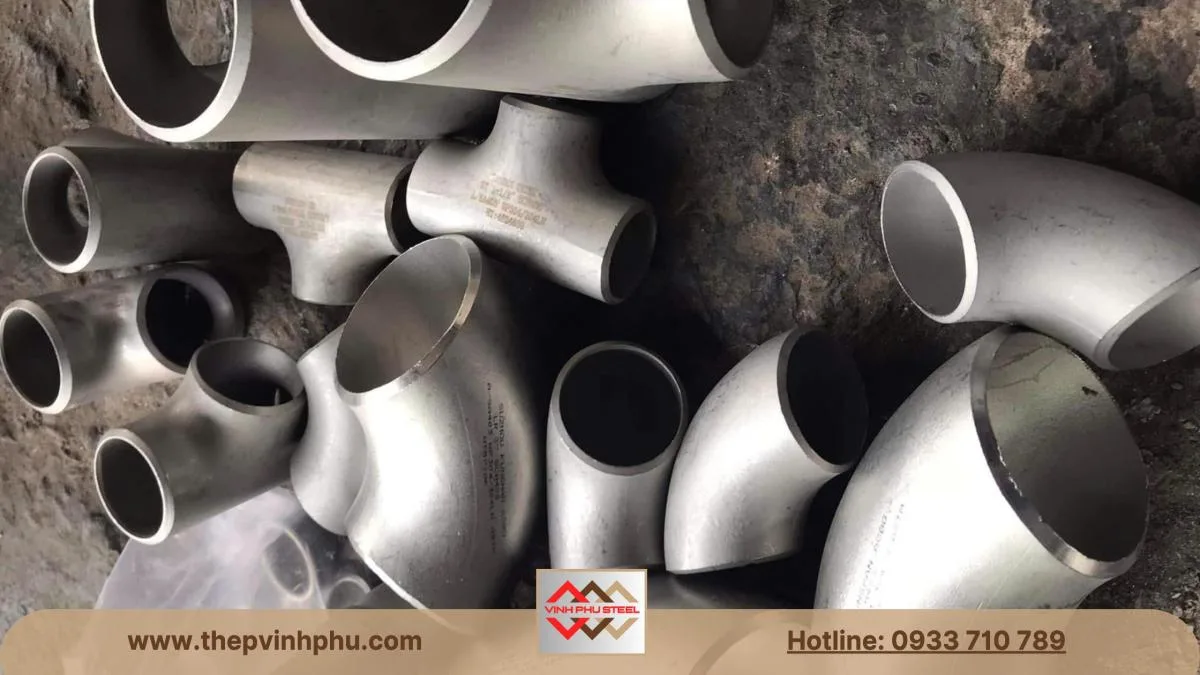

Vì nhóm van và PCCC chưa có bảng giá niêm yết cố định, giá từng chủng loại được báo theo danh sách vật tư và ngày đặt hàng. Hệ van thường đi kèm phụ kiện nối, nên bạn có thể xem thêm phụ kiện hàn inox 304, 316, 201, măng xông nối ống và măng sông inox để đồng bộ vật tư cho cùng tuyến ống.

9. câu hỏi thường gặp

Van cầu và van cổng, loại nào ít tốn áp hơn?

Van cổng. Khi mở hết, cửa van rút khỏi đường dòng nên dòng chảy đi thẳng, tổn thất áp thấp hơn rõ so với van cầu có đường đi chữ S. Vì vậy van cổng thường đặt ở tuyến chính, nơi cần giữ áp và lưu lượng.

Có dùng van cổng để chỉnh lưu lượng được không?

Không nên. Ở vị trí mở hé, dòng xiết qua khe hẹp làm rung và mài mòn đế van, lâu dần van rò. Cần chỉnh lưu lượng thì dùng van cầu hoặc loại van chuyên điều chỉnh, và để van cổng làm nhiệm vụ chặn.

Van cầu có lắp ngược chiều được không?

Nên lắp đúng theo mũi tên trên thân van. Lắp ngược van vẫn thao tác được nhưng áp lực tác động lên đệm trục và đĩa khác với thiết kế, làm việc bảo trì về sau khó hơn.

Hệ PCCC nên dùng van nào?

Theo thiết kế đã được duyệt. Trên tuyến cấp nước chữa cháy, thường dùng van cổng có chỉ báo trạng thái đóng mở, như loại trục nâng OS&Y; van cầu thường ở đường xả thử hoặc điểm cần điều chỉnh. Nếu bản vẽ chưa ghi rõ, hãy hỏi lại tư vấn thiết kế trước khi đặt hàng.

Khi đặt van cần cung cấp những thông tin gì?

Gửi loại van, cỡ DN, áp PN, kiểu kết nối, vật liệu thân và địa điểm giao. Có đủ năm mục này, đội kinh doanh có thể báo giá và hẹn lịch giao tại Hà Nội mà không phải hỏi lại nhiều lần.
