Kết Nối Wafer Lug Bích Là Gì? So Sánh Chi Tiết Và Cách Lựa Chọn Chuẩn Kỹ Thuật

Trong van công nghiệp và hệ thống đường ống, kiểu kết nối van công nghiệp đóng vai trò then chốt trong việc đảm bảo khả năng vận hành ổn định và an toàn. Các dạng kết nối phổ biến như kết nối wafer, kết nối lug và kết nối bích không chỉ ảnh hưởng đến cách lắp đặt mà còn quyết định trực tiếp đến độ kín, độ bền, khả năng chịu áp lực, mức độ an toàn và chi phí vận hành lâu dài của toàn bộ hệ thống.

Việc lựa chọn đúng kiểu kết nối van công nghiệp giúp hạn chế rò rỉ, giảm rung lắc, tăng tuổi thọ thiết bị và tối ưu chi phí bảo trì. Ngược lại, chọn sai kiểu kết nối có thể dẫn đến mất an toàn, hư hỏng van hoặc gián đoạn hệ thống.

Chính vì vậy, việc so sánh chi tiết giữa kết nối wafer lug bích là cần thiết, giúp người dùng hiểu rõ ưu nhược điểm của từng loại và đưa ra lựa chọn phù hợp nhất cho từng ứng dụng cụ thể trong công nghiệp.

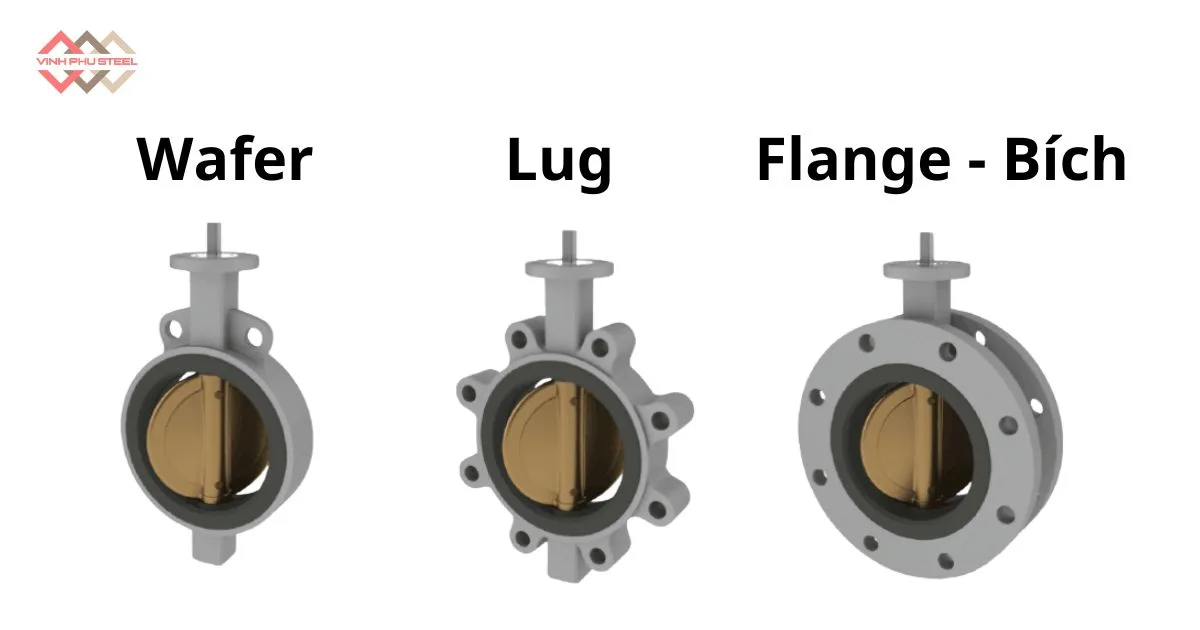

Kết Nối Wafer Lug Bích Là Gì?

Kết nối Wafer Lug Bích là các kiểu kết nối van công nghiệp dùng để lắp van vào hệ thống đường ống. Mỗi kiểu kết nối có cấu tạo và cách lắp đặt khác nhau, ảnh hưởng trực tiếp đến độ kín, độ bền, mức độ an toàn và chi phí vận hành của hệ thống.

Hiểu rõ kết nối wafer, kết nối lug và kết nối bích là gì sẽ giúp lựa chọn đúng loại van, phù hợp với áp lực và điều kiện làm việc thực tế.

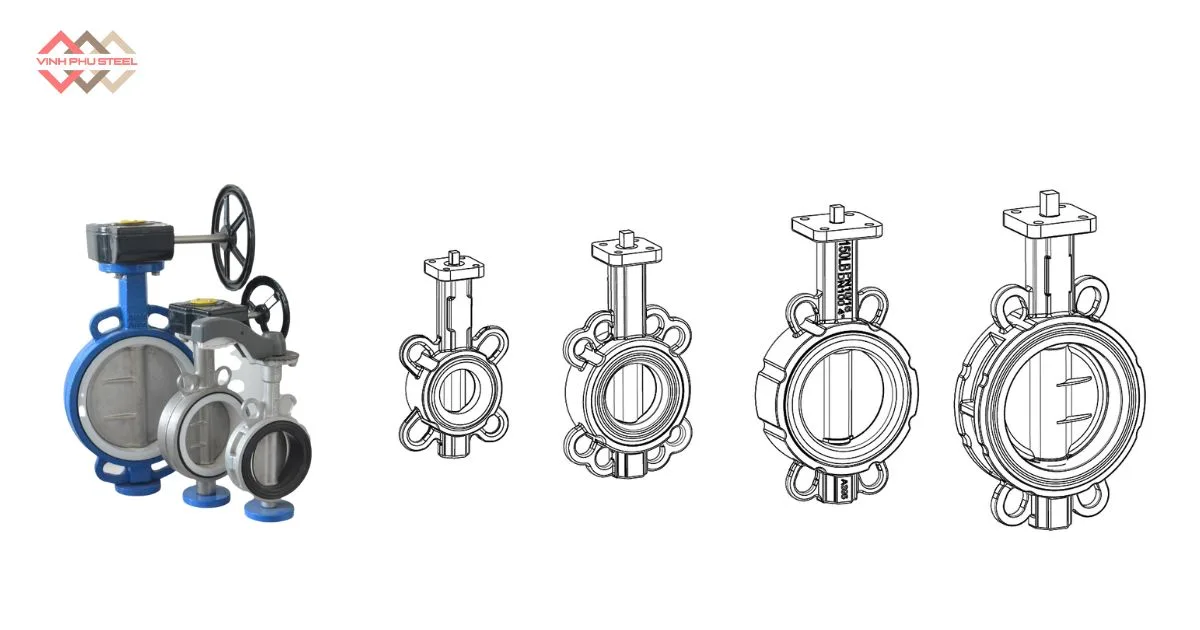

Kết Nối Wafer Là Gì?

Kết nối Wafer là một trong những kiểu kết nối van công nghiệp phổ biến, được sử dụng rộng rãi trong các hệ thống đường ống nhờ thiết kế gọn nhẹ, chi phí hợp lý và khả năng lắp đặt nhanh. Trong nhóm kết nối wafer lug bích, kết nối Wafer thường được lựa chọn cho các hệ thống áp suất thấp đến trung bình.

1. Định Nghĩa Kết Nối Wafer

Kết nối Wafer (Wafer Connection) là kiểu kết nối trong đó van được kẹp trực tiếp giữa hai mặt bích đường ống bằng hệ thống bu lông xuyên suốt. Thân van không có tai ren hoặc lỗ ren riêng, toàn bộ lực cố định phụ thuộc vào lực siết của bu lông mặt bích.

2. Cấu Tạo & Nguyên Lý Lắp Đặt

Về cấu tạo, van kết nối Wafer có thân mỏng, bề mặt tiếp xúc phẳng, không tích hợp tai ren.
Nguyên lý lắp đặt dựa trên việc đặt van vào giữa hai mặt bích, sau đó sử dụng bu lông – đai ốc để siết chặt từ hai phía, giúp van được cố định và làm kín trong hệ thống đường ống.

3. Ưu Điểm Của Kết Nối Wafer

Kết nối Wafer có thiết kế nhỏ gọn, giúp tiết kiệm không gian lắp đặt. Trọng lượng nhẹ giúp giảm tải cho đường ống và kết cấu đỡ. Chi phí đầu tư thấp và thời gian lắp đặt nhanh là những lợi thế lớn so với kết nối lug và kết nối bích trong nhiều ứng dụng tiêu chuẩn.

4. Nhược Điểm Của Kết Nối Wafer

Do không có tai ren, van Wafer không thể tháo lắp độc lập từng bên đường ống. Độ kín và độ chịu lực phụ thuộc nhiều vào chất lượng mặt bích và lực siết bu lông. Kiểu kết nối này không phù hợp cho các hệ thống yêu cầu cô lập từng đoạn ống riêng biệt.

5. Ứng Dụng Phổ Biến

Kết nối Wafer thường được sử dụng cho van bướm wafer, van dao wafer trong các hệ thống cấp thoát nước, phòng cháy chữa cháy, HVAC và các hệ thống công nghiệp có áp suất làm việc từ thấp đến trung bình.

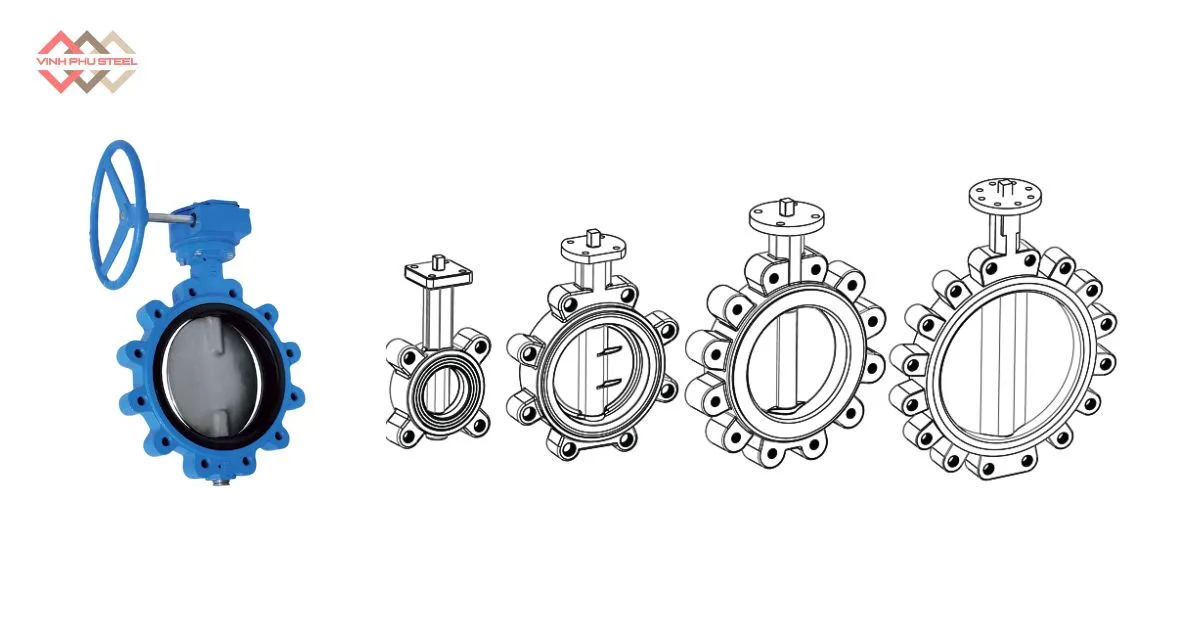

Kết Nối Lug Là Gì?

Kết nối Lug là kiểu kết nối van công nghiệp được cải tiến từ kết nối Wafer, giúp tăng độ chắc chắn và tính linh hoạt khi lắp đặt. Trong các dạng kết nối wafer lug bích, kết nối Lug thường được sử dụng cho các hệ thống yêu cầu tháo lắp, bảo trì từng đoạn đường ống độc lập.

1. Định Nghĩa Kết Nối Lug

Kết nối Lug (Lug Connection) là kiểu kết nối trong đó thân van được thiết kế các tai ren (lug) xung quanh, cho phép bu lông được bắt trực tiếp vào thân van thay vì xuyên suốt hai mặt bích. Thiết kế này giúp van được cố định chắc chắn hơn trong hệ thống.

2. Cấu Tạo & Cách Lắp Đặt

Van kết nối Lug có thân dày hơn so với Wafer và được gia công nhiều tai ren đều quanh thân van.

Khi lắp đặt, bu lông sẽ được siết từ mặt bích vào trực tiếp các tai ren trên thân van, giúp van có thể đứng vững ngay cả khi chỉ lắp một phía đường ống. Nhờ đó, hệ thống có thể tháo rời từng bên mà không ảnh hưởng đến toàn bộ tuyến ống.

3. Ưu Điểm Của Kết Nối Lug

Kết nối Lug cho phép tháo lắp và bảo trì từng đoạn đường ống riêng biệt mà không cần tháo toàn bộ hệ thống.

Độ chắc chắn và độ ổn định cao hơn kết nối Wafer, phù hợp với các hệ thống yêu cầu vận hành liên tục hoặc có rung động nhẹ.

4. Nhược Điểm Của Kết Nối Lug

So với kết nối Wafer, kết nối Lug có giá thành cao hơn do cấu tạo phức tạp và vật liệu sử dụng nhiều hơn. Trọng lượng van cũng lớn hơn, đòi hỏi kết cấu đỡ và lắp đặt chắc chắn hơn trong một số trường hợp.

5. Ứng Dụng Thực Tế

Kết nối Lug thường được sử dụng cho van bướm lug, van dao lug trong các hệ thống công nghiệp cần bảo trì định kỳ, hệ thống xử lý nước, hóa chất, nhà máy sản xuất và các đường ống yêu cầu cách ly từng đoạn khi bảo dưỡng.

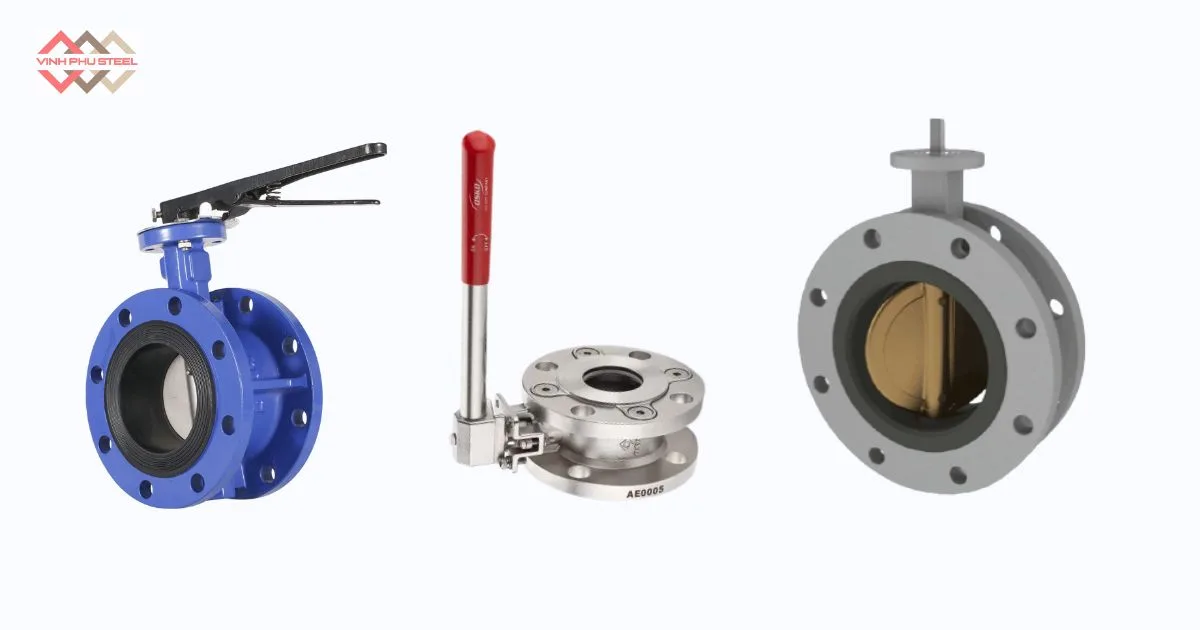

Kết Nối Bích (Flange) Là Gì?

Kết nối Bích, hay còn gọi là Flange connection, là kiểu kết nối van công nghiệp truyền thống và phổ biến nhất trong các hệ thống đường ống áp lực cao. Trong nhóm kết nối wafer lug bích, kết nối Bích được đánh giá cao về độ kín, độ bền và mức độ an toàn, đặc biệt phù hợp với các hệ thống quy mô lớn và điều kiện làm việc khắc nghiệt.

1. Định Nghĩa Kết Nối Bích

Kết nối Bích (Flange Connection) là phương pháp kết nối trong đó thân van được đúc liền hoặc gắn sẵn mặt bích, sau đó liên kết với mặt bích đường ống thông qua bu lông – đai ốc và gioăng làm kín. Kiểu kết nối này tuân theo các tiêu chuẩn mặt bích quốc tế, đảm bảo khả năng lắp đặt đồng bộ và an toàn cho hệ thống.

2. Cấu Tạo & Tiêu Chuẩn Bích

Cấu tạo kết nối Bích bao gồm mặt bích trên thân van, gioăng làm kín, bu lông và đai ốc. Các chi tiết này phối hợp chặt chẽ nhằm đảm bảo độ kín và khả năng chịu áp lực cao.
Các tiêu chuẩn mặt bích phổ biến hiện nay gồm JIS, ANSI, DIN, BS, được lựa chọn tùy theo yêu cầu kỹ thuật, áp suất và tiêu chuẩn của từng dự án.

3. Ưu Điểm Của Kết Nối Bích

Kết nối Bích mang lại độ kín vượt trội và khả năng chịu áp lực cao, phù hợp cho các hệ thống làm việc liên tục và môi trường khắc nghiệt. Kết cấu vững chắc giúp hệ thống vận hành ổn định, hạn chế rung lắc và đảm bảo an toàn lâu dài cho các đường ống lớn.

4. Nhược Điểm Của Kết Nối Bích

Do có kích thước lớn và trọng lượng nặng, kết nối Bích đòi hỏi không gian lắp đặt rộng và kết cấu đỡ chắc chắn. Chi phí đầu tư ban đầu và chi phí lắp đặt cũng cao hơn so với kết nối Wafer và kết nối Lug.

5. Ứng Dụng Phổ Biến

Kết nối Bích được sử dụng rộng rãi cho van cổng, van cầu, van bi, van dao bích trong các nhà máy công nghiệp nặng, hệ thống hóa chất, dầu khí, năng lượng và các hệ thống đường ống áp suất cao.

Bảng So Sánh Kết Nối Wafer Lug Bích

Để lựa chọn đúng kiểu kết nối van công nghiệp, việc so sánh trực tiếp giữa kết nối wafer, kết nối lug và kết nối bích theo các tiêu chí kỹ thuật là rất cần thiết. Bảng dưới đây giúp làm rõ sự khác biệt về độ kín, khả năng tháo lắp, chi phí và phạm vi ứng dụng của từng loại.

Từ bảng so sánh trên có thể thấy, mỗi kiểu kết nối wafer lug bích đều có ưu thế riêng, phù hợp với từng điều kiện vận hành và yêu cầu kỹ thuật khác nhau của hệ thống đường ống.

Nên Chọn Kết Nối Wafer, Lug Hay Bích?

Việc lựa chọn kết nối wafer lug bích cần dựa trên nhiều yếu tố kỹ thuật như áp suất, nhiệt độ, tần suất bảo trì, chi phí đầu tư và không gian lắp đặt. Dưới đây là các tiêu chí quan trọng giúp bạn đưa ra quyết định phù hợp cho từng hệ thống đường ống.

1. Chọn Theo Áp Suất & Nhiệt Độ

Áp suất và nhiệt độ làm việc là yếu tố ảnh hưởng trực tiếp đến độ an toàn và tuổi thọ của van.

• Hệ thống áp suất thấp, nhiệt độ không cao: nên chọn kết nối Wafer để tối ưu chi phí và trọng lượng.
• Hệ thống áp suất trung bình: kết nối Lug là lựa chọn cân bằng giữa độ chắc chắn và khả năng tháo lắp.
• Hệ thống áp suất và nhiệt độ cao: kết nối Bích là giải pháp an toàn và ổn định nhất.

2. Chọn Theo Nhu Cầu Bảo Trì

Tần suất tháo lắp và yêu cầu bảo trì ảnh hưởng lớn đến việc chọn kiểu kết nối.

• Hệ thống ít tháo lắp, vận hành cố định: kết nối Wafer đáp ứng tốt nhu cầu cơ bản.
• Cần tháo lắp một bên đường ống khi bảo trì: kết nối Lug cho phép cô lập từng đoạn ống.
• Tháo lắp, bảo dưỡng thường xuyên: kết nối Bích giúp thao tác dễ dàng và an toàn hơn.

3. Chọn Theo Chi Phí & Không Gian Lắp Đặt

Yếu tố chi phí và không gian lắp đặt cũng đóng vai trò quan trọng trong lựa chọn kết nối wafer lug bích.

• Ngân sách hạn chế, không gian hẹp: kết nối Wafer là phương án kinh tế và gọn nhẹ.
• Ngân sách trung bình, cần tính linh hoạt: kết nối Lug phù hợp cho nhiều hệ thống công nghiệp.
• Ngân sách cao, ưu tiên độ bền và an toàn lâu dài: kết nối Bích là lựa chọn tối ưu cho các dự án lớn.

Những Lưu Ý Kỹ Thuật Khi Lắp Đặt

Khi lắp đặt kết nối wafer lug bích cho van công nghiệp và hệ thống đường ống, việc tuân thủ đúng các yêu cầu kỹ thuật là yếu tố then chốt để đảm bảo độ kín, độ bền và an toàn vận hành lâu dài. Dưới đây là những lưu ý quan trọng không nên bỏ qua.

Kiểm Tra Tiêu Chuẩn Mặt Bích

Trước khi lắp đặt, cần xác định chính xác tiêu chuẩn mặt bích của van và đường ống như JIS, ANSI, DIN hoặc BS. Việc không đồng bộ tiêu chuẩn có thể dẫn đến lệch tâm, khó siết bu lông và giảm độ kín của hệ thống.

Siết Bu Lông Đúng Lực

Bu lông cần được siết đều và theo trình tự đối xứng, đảm bảo lực phân bố đồng đều trên toàn bộ mặt bích. Siết quá chặt có thể làm biến dạng gioăng hoặc mặt bích, trong khi siết không đủ lực sẽ gây rò rỉ khi hệ thống vận hành.

Chọn Gioăng Phù Hợp Môi Trường

Gioăng làm kín phải được lựa chọn phù hợp với áp suất, nhiệt độ và môi chất sử dụng. Ví dụ, gioăng cao su dùng cho nước sạch, gioăng PTFE phù hợp môi trường hóa chất, còn gioăng kim loại được sử dụng cho hệ thống áp suất và nhiệt độ cao.

Kết Bài

Qua phân tích, có thể thấy kết nối Wafer Lug Bích đều có những đặc điểm và phạm vi ứng dụng riêng. Kết nối Wafer nổi bật với thiết kế gọn nhẹ, chi phí thấp, phù hợp hệ thống áp suất thấp. Kết nối Lug mang lại sự linh hoạt trong bảo trì và độ chắc chắn cao hơn, thích hợp cho hệ thống áp suất trung bình. Trong khi đó, kết nối Bích đảm bảo độ kín và độ an toàn tối ưu, là lựa chọn hàng đầu cho các hệ thống áp suất cao và công nghiệp nặng.

Việc lựa chọn đúng kiểu kết nối van công nghiệp không chỉ giúp hệ thống vận hành ổn định, an toàn mà còn tối ưu chi phí đầu tư, bảo trì và kéo dài tuổi thọ thiết bị. Do đó, cần cân nhắc kỹ các yếu tố kỹ thuật, môi trường làm việc và nhu cầu sử dụng thực tế để chọn kết nối wafer lug bích phù hợp nhất cho từng ứng dụng.
