Bước Ren Là Gì? Giải Thích Chi Tiết, Ứng Dụng

Trong kỹ thuật cơ khí và xây dựng, ren là một phần không thể thiếu giúp kết nối các chi tiết với nhau một cách chắc chắn và chính xác. Tuy nhiên, không phải ai cũng hiểu rõ bước ren là gì, cách xác định và tầm quan trọng của nó trong thực tế.

Bài viết này sẽ cung cấp cho bạn một cái nhìn chi tiết về Bước ren, giải thích các khái niệm cơ bản, cách đo và ứng dụng phổ biến trong ngành cơ khí, điện tử, xây dựng và sản xuất. Hiểu đúng bước ren không chỉ giúp bạn chọn đúng thiết bị, chi tiết ren mà còn tối ưu hóa hiệu suất và độ bền của sản phẩm.

Bước Ren Là Gì?

Trong cơ khí, bước ren (tiếng Anh: Thread Pitch) là khoảng cách giữa hai đỉnh ren liên tiếp trên một bulông, ốc vít hoặc trục ren, được đo theo hướng dọc trục của chi tiết. Nói cách khác, bước ren xác định mật độ ren trên một đoạn ren và ảnh hưởng trực tiếp đến độ chặt, khả năng chịu tải và tốc độ di chuyển của chi tiết khi vặn ren.

Có hai dạng bước ren phổ biến:

1. Bước ren hệ mét (Metric Thread): khoảng cách giữa hai đỉnh ren liên tiếp tính bằng mm.
2. Bước ren hệ inch (Unified Thread – UNC/UNF): tính theo số ren trên mỗi inch.

Ví dụ: Nếu một bulông M10 × 1,5, con số 1,5 chính là bước ren, nghĩa là khoảng cách giữa các đỉnh ren là 1,5 mm.

Bước ren là yếu tố quan trọng khi thiết kế, chế tạo và lựa chọn bulông, ốc vít để đảm bảo độ chính xác và an toàn cho kết cấu cơ khí.

Vai Trò Của Bước Ren Trong Mối Ghép Bu Lông – Đai Ốc

Bước ren không chỉ là khoảng cách giữa các đỉnh ren, mà còn là yếu tố quyết định hiệu quả và độ bền của mối ghép bu lông – đai ốc. Vai trò quan trọng của bước ren bao gồm:

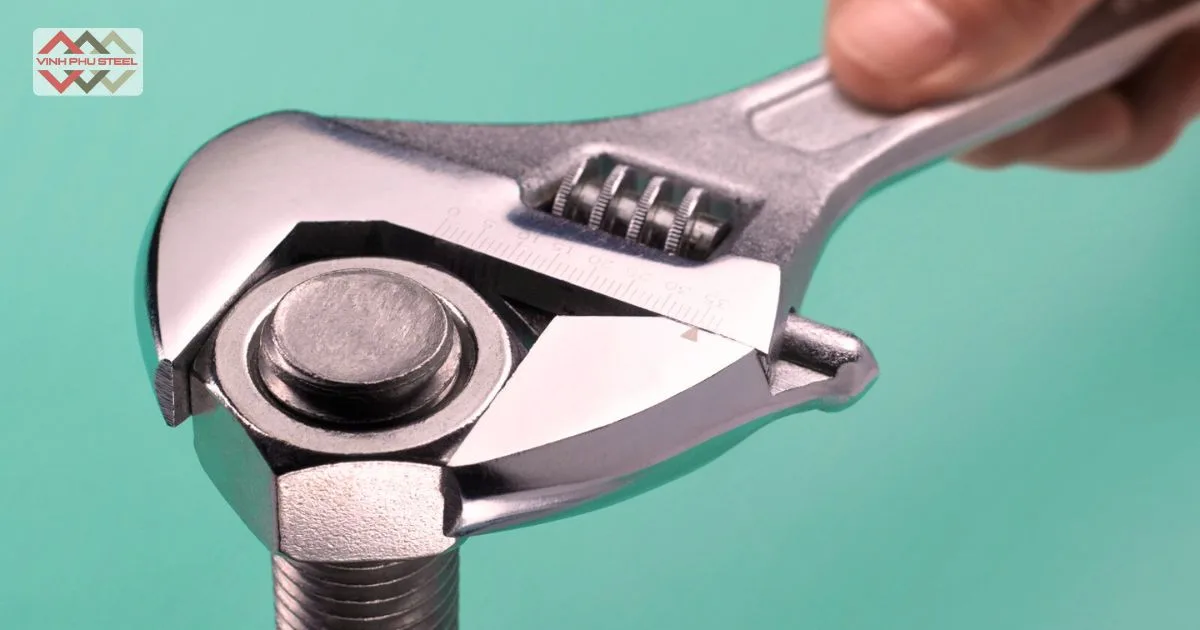

1. Xác định lực kẹp và độ chắc chắn của mối ghép

• Bước ren nhỏ (ren mịn) tạo lực kẹp cao, giúp mối ghép ổn định, phù hợp với chi tiết cơ khí chính xác và các ứng dụng chịu áp lực lớn.
• Bước ren lớn (ren thô) dễ siết nhanh và chịu rung tốt, thích hợp cho kết cấu cơ khí, xây dựng hoặc môi trường có rung động.

2. Ảnh hưởng tới tốc độ lắp và tháo

• Ren thô giúp lắp ghép nhanh, tiết kiệm thời gian thi công.
• Ren mịn yêu cầu nhiều vòng vặn hơn nhưng kiểm soát moment chính xác, tránh hỏng ren và đảm bảo độ bền mối ghép.

3. Tăng tuổi thọ mối ghép và giảm nguy cơ hỏng hóc

• Lựa chọn đúng bước ren giúp phân bố lực đều trên các vòng ren, giảm mài mòn và nguy cơ gãy ren.
• Trong môi trường rung động hoặc chịu tải lớn, bước ren thô giúp bu lông – đai ốc không bị nới lỏng, đảm bảo an toàn kết cấu.

4. Tối ưu hóa ứng dụng theo môi trường và chi tiết cơ khí

• Ren thô phù hợp với môi trường bụi bẩn, ăn mòn, kết cấu xây dựng và máy móc hạng nặng.
• Ren mịn thích hợp với chi tiết chính xác, thiết bị áp suất cao, máy móc ô tô và cơ khí chính xác.

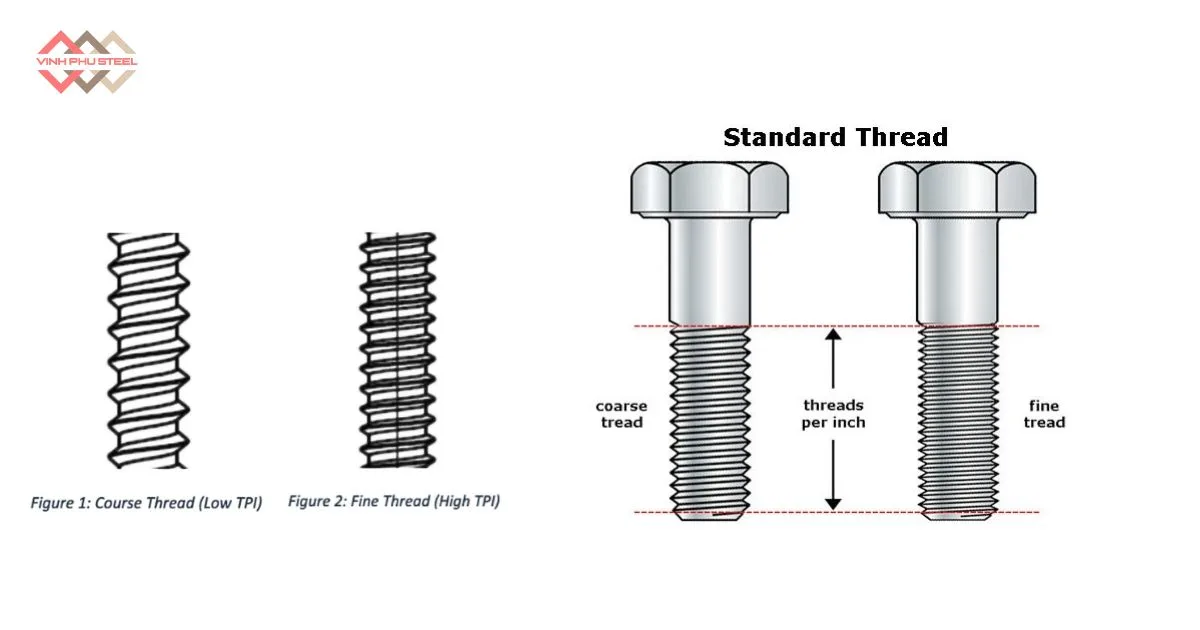

Phân Loại Theo Độ Dày Bước Ren

Tùy thuộc vào khoảng cách giữa các đỉnh ren, bước ren được chia thành hai loại chính: bước ren thô và bước ren mịn. Việc hiểu rõ và lựa chọn đúng loại pitch bu lông sẽ giúp đảm bảo hiệu suất, độ bền và độ chính xác của mối ghép.

1. Ren Thô (Coarse Thread)

Đặc điểm nổi bật:

• Bước lớn: khoảng cách giữa các đỉnh ren lớn, giúp việc siết và tháo bu lông diễn ra nhanh chóng.
• Siết nhanh, dễ thao tác: phù hợp với những mối ghép cần lắp ráp nhanh hoặc thường xuyên tháo ra.
• Chịu rung tốt: mối ghép ít bị nới lỏng trong môi trường rung động hoặc va đập mạnh.

Ứng dụng thực tế:

• Bu lông kết cấu và mối ghép cơ khí thông thường: sử dụng rộng rãi trong xây dựng, khung thép, kết cấu máy móc.
• Môi trường bụi bẩn, ăn mòn: bước ren thô hạn chế tình trạng kẹt ren, dễ vệ sinh và bảo dưỡng.
• Công trình cần độ bền cơ học cao: nhờ khả năng chịu lực và rung tốt.

2. Ren Mịn (Fine Thread)

Đặc điểm nổi bật:

• Bước nhỏ, mật độ ren cao: giúp mối ghép chính xác và lực kẹp lớn hơn.
• Siết chặt và kiểm soát moment tốt: phù hợp với các chi tiết yêu cầu độ chính xác cao.
• Chịu lực lớn và truyền tải ổn định: ren mịn ít bị hỏng khi chịu tải nặng, tăng tuổi thọ mối ghép.

Ứng dụng thực tế:

• Chi tiết cơ khí chính xác: như thiết bị đo lường, đồng hồ, cơ cấu máy.
• Máy móc ô tô, thiết bị áp suất cao: ren mịn giúp giữ mối ghép ổn định, an toàn khi vận hành.
• Hệ thống thủy lực, van, ống áp lực: nơi cần lực siết lớn và mối ghép chắc chắn.

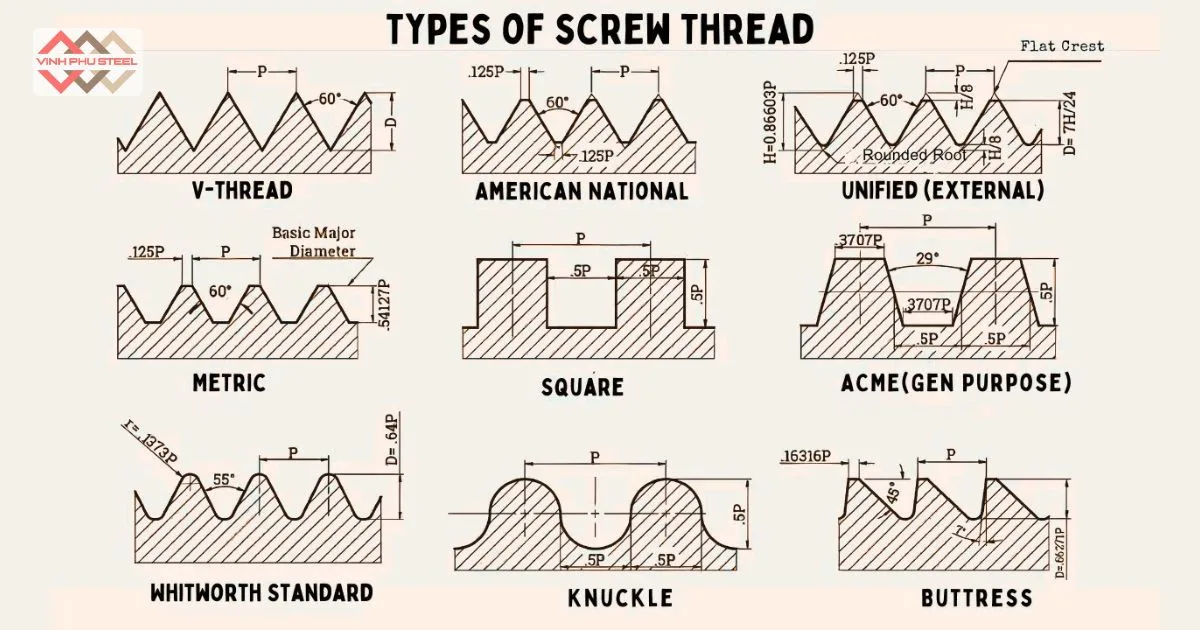

Phân Loại Bước Ren Theo Hình Dạng Ren

Trong cơ khí, bước ren không chỉ được phân loại theo khoảng cách giữa các đỉnh ren mà còn theo hình dạng mặt cắt của ren. Hiểu rõ phân loại này giúp lựa chọn đúng loại bulông, đai ốc hoặc trục ren cho từng ứng dụng, đảm bảo độ bền, khả năng chịu lực và hiệu suất mối ghép.

1. Ren Tam Giác (Triangular Thread / V-Thread)

Đặc điểm:

• Hình dạng mặt cắt ren là tam giác, góc thường từ 55° đến 60° (ISO, UN).
• Là loại ren phổ biến nhất trên bulông, đai ốc và trục ren thông thường.

Ứng dụng:

• Bulông và đai ốc trong xây dựng, máy móc cơ khí.
• Các kết cấu cần lực siết tiêu chuẩn và khả năng tháo lắp dễ dàng.

2. Ren Vuông (Square Thread)

Đặc điểm:

• Mặt cắt ren hình vuông, truyền lực thẳng, ít ma sát.
• Chịu lực dọc trục tốt, độ mài mòn thấp.

Ứng dụng:

• Vít me và cơ cấu truyền động, nâng hạ cơ khí.
• Máy ép, cơ cấu nâng tải trọng nặng, nơi cần truyền lực hiệu quả.

3. Ren Tròn (Round Thread / Round Form Thread)

Đặc điểm:

• Mặt cắt ren tròn, chịu rung tốt, ít bị mài mòn khi tiếp xúc với bụi bẩn.
• Dễ vệ sinh và bảo dưỡng, phù hợp với môi trường khắc nghiệt.

Ứng dụng:

• Nắp đậy, ống dẫn, cơ cấu kết nối chịu mài mòn hoặc bụi bẩn.
• Máy móc hạng nặng, thiết bị ngoài trời, đường ống công nghiệp.

4. Ren Răng Cưa (Trapezoidal Thread / Acme Thread)

Đặc điểm:

• Mặt cắt hình thang, kết hợp ưu điểm của ren vuông và ren tam giác.
• Chịu lực dọc trục tốt, truyền lực ổn định, dễ gia công hơn ren vuông.

Ứng dụng:

• Vít me nâng hạ, cơ cấu trục dẫn động trong máy ép, máy tiện.
• Hệ thống truyền động cơ khí, cần lực ổn định và độ bền cao.

5. Ren Đặc Biệt (Special Thread Forms)

Đặc điểm:

• Bao gồm ren tam giác đặc biệt cho ống, ren hình cánh quạt, ren nón…
• Thiết kế tùy ứng dụng kỹ thuật riêng, đảm bảo tính năng đặc thù như chống rò, dẫn hướng hoặc truyền lực.

Ứng dụng:

• Ren nón: dùng trong cơ khí, thiết bị đo áp suất, van.
• Ren đặc biệt cho ống và nắp đậy: chống rò rỉ, chịu áp lực và ăn mòn.
• Các cơ cấu chuyên dụng trong công nghiệp chế tạo máy, thiết bị đo lường hoặc hệ thống thủy lực.

Cách Đo Và Tra Cứu Bước Ren

Việc xác định chính xác bước ren là bước quan trọng giúp lựa chọn đúng bu lông, đai ốc và đảm bảo mối ghép hoạt động an toàn, hiệu quả. Có hai phương pháp phổ biến để đo bước ren:

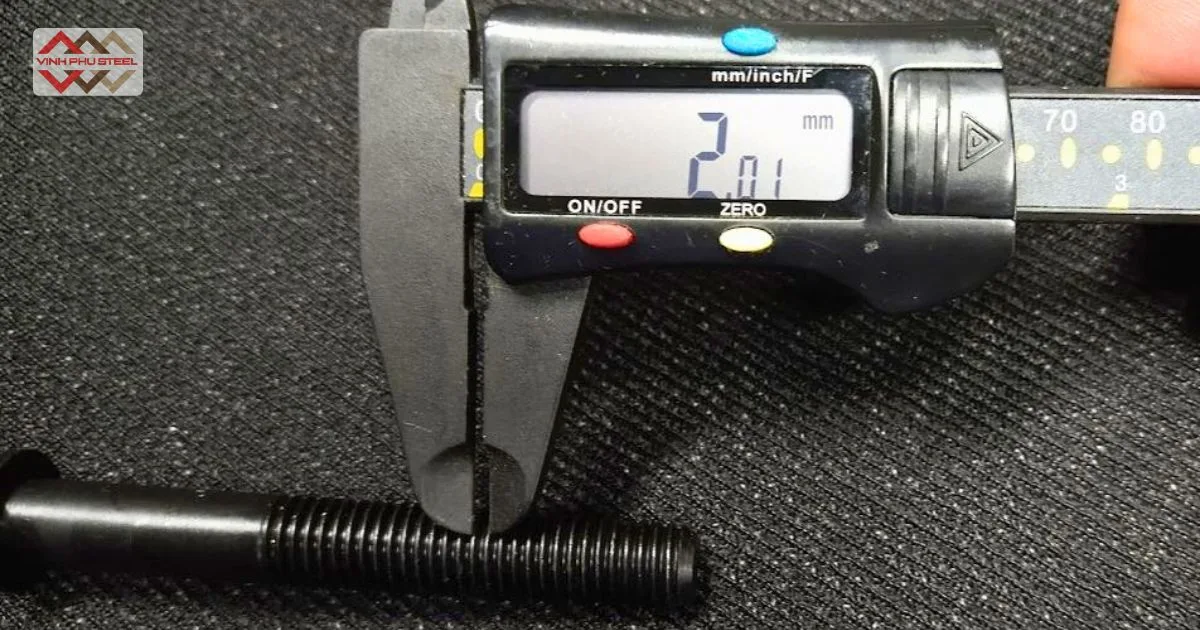

1. Đo bước ren bằng thước đo ren hoặc caliper

• Sử dụng thước đo ren: đặt thước lên phần ren và đối chiếu các răng ren với thước để đọc bước ren chính xác.
• Sử dụng caliper: đo khoảng cách giữa hai đỉnh ren liên tiếp theo hướng dọc trục của bulông hoặc chi tiết ren.
• Cả hai cách đều giúp xác định nhanh cách đo bước ren mà không cần tháo rời mối ghép.

2. Tra cứu bảng chuẩn bước ren theo kích cỡ bu lông

• Các thông số phổ biến như M6, M8, M10… đều được chuẩn hóa theo tiêu chuẩn ren hệ mét.
• Sử dụng bảng bước ren bu lông giúp tra cứu nhanh khoảng cách ren và lựa chọn bulông – đai ốc phù hợp cho từng chi tiết cơ khí.
• Việc tra cứu chính xác giúp tránh sai sót, đảm bảo lực siết và tuổi thọ mối ghép.

Ứng Dụng Của Bước Ren Trong Cơ Khí

Bước ren đóng vai trò quan trọng trong cơ khí, ảnh hưởng trực tiếp đến độ chắc chắn, khả năng chịu lực và an toàn của mối ghép bu lông – đai ốc. Chọn đúng bước ren giúp tối ưu hóa lực kẹp, đảm bảo mối ghép ổn định và kéo dài tuổi thọ của các chi tiết cơ khí.

Tác động của bước ren trong ứng dụng thực tế:

• Độ chắc chắn và khả năng chịu lực: bước ren mịn giúp mối ghép chịu lực lớn, ổn định trong các thiết bị áp suất cao hoặc máy móc chính xác; bước ren thô chịu rung tốt, thích hợp cho kết cấu nặng và môi trường rung động.
• An toàn mối ghép: việc chọn đúng bước ren tránh tình trạng nới lỏng hoặc hư hỏng ren, đảm bảo vận hành an toàn cho máy móc và thiết bị.
• Tăng tuổi thọ bu lông và đai ốc: lực kẹp phân bố đều trên các vòng ren, hạn chế mài mòn và hư hỏng sớm.

Ví dụ thực tế:

• Đai ốc mặt bích và bu lông lục giác: bước ren quyết định độ chắc chắn khi siết và khả năng chịu lực.
• Máy móc công nghiệp và xe cơ giới: ren mịn được sử dụng trong chi tiết chính xác, ren thô dùng trong kết cấu chịu lực lớn hoặc rung động mạnh.

Nhờ hiểu rõ ứng dụng bước ren và lựa chọn đúng bước ren bu lông trong cơ khí, bạn có thể đảm bảo hiệu quả, độ bền và an toàn cho mọi mối ghép trong thiết kế và vận hành máy móc.

Mối Liên Hệ Giữa Bước Ren Và Bolt Torque

Bước ren và bolt torque có mối quan hệ trực tiếp, ảnh hưởng đến lực siết và độ an toàn của mối ghép bu lông – đai ốc.

1. Bước ren ảnh hưởng đến lực siết bu lông

• Ren mịn (bước nhỏ): cần nhiều vòng xoắn hơn để siết, lực siết tập trung trên diện tích ren lớn, giúp truyền lực ổn định và kiểm soát chính xác moment siết.
• Ren thô (bước lớn): cần ít vòng xoắn hơn, lực siết nhanh nhưng phân bố lực trên ren ít đều hơn, phù hợp với kết cấu chịu rung hoặc môi trường bụi bẩn.

2. Tại sao chọn bước ren và mô-men xoắn chuẩn quan trọng

• Lựa chọn sai bước ren hoặc moment siết không phù hợp có thể dẫn đến lỏng bu lông, làm mối ghép mất chắc chắn.
• Ngược lại, siết quá moment hoặc dùng bước ren không phù hợp có thể gây gãy ren, hỏng bu lông và ảnh hưởng đến an toàn kết cấu.

Hiểu rõ mối quan hệ giữa bước ren và bolt torque giúp kỹ sư và thợ cơ khí lựa chọn đúng loại bulông, bước ren và lực siết phù hợp, đảm bảo lực siết bu lông tối ưu, mối ghép bền vững và an toàn trong mọi ứng dụng.

Khuyến Cáo Khi Chọn Bước Ren

Việc lựa chọn bước ren phù hợp là yếu tố then chốt để đảm bảo mối ghép bu lông – đai ốc hoạt động ổn định, an toàn và bền bỉ. Dưới đây là một số lời khuyên quan trọng:

1. Chọn bước ren phù hợp với ứng dụng và môi trường

• Ren thô thích hợp với kết cấu chịu rung, môi trường bụi bẩn hoặc ăn mòn, nơi cần lắp ráp nhanh và tháo dễ dàng.
• Ren mịn phù hợp với chi tiết cơ khí chính xác, thiết bị áp suất cao hoặc máy móc yêu cầu lực kẹp lớn và ổn định.

2. Kiểm tra tiêu chuẩn tương thích

• Tham khảo các tiêu chuẩn ren như DIN, ISO, JIS để đảm bảo bước ren của bu lông và đai ốc tương thích, tránh sai sót khi lắp ghép.
• Đảm bảo các chi tiết từ nhà cung cấp khác nhau có thể kết hợp chính xác, duy trì an toàn và hiệu suất của mối ghép.

3. Tối ưu hóa hiệu suất mối ghép

• Lựa chọn bước ren đúng giúp phân bố lực đều trên các vòng ren, giảm mài mòn và hư hỏng.
• Giúp chống rung, chống lỏng bu lông, tăng tuổi thọ chi tiết và đảm bảo hoạt động ổn định trong mọi điều kiện vận hành.

Chọn đúng bước ren không chỉ giúp nâng cao hiệu suất và độ bền của mối ghép mà còn đảm bảo an toàn cho toàn bộ hệ thống cơ khí.

Lời Kết Bài

Bước ren là yếu tố then chốt quyết định độ chắc chắn, khả năng chịu lực và tuổi thọ của mối ghép bu lông – đai ốc trong cơ khí. Hiểu rõ khái niệm bước ren, phân loại ren thô – ren mịn, cách đo và tra cứu, cũng như mối liên hệ với lực siết bu lông giúp kỹ sư và thợ cơ khí lựa chọn đúng loại bulông, đai ốc và moment siết phù hợp.

Việc chọn đúng bước ren không chỉ đảm bảo hiệu suất và an toàn của mối ghép, mà còn tối ưu hóa thời gian lắp ráp, chống rung và chống lỏng, nâng cao độ bền cho các chi tiết cơ khí trong mọi môi trường.
