Tiêu Chuẩn Lắp Đặt Ống Sonic Trong Cọc Khoan Nhồi

Trong thi công cọc khoan nhồi, việc kiểm tra chất lượng bê tông bên trong cọc là bước quan trọng nhằm đảm bảo độ an toàn và khả năng chịu lực của công trình. Một trong những phương pháp kiểm tra phổ biến hiện nay là siêu âm truyền qua (Crosshole Sonic Logging – CSL), được thực hiện thông qua hệ thống ống sonic lắp đặt sẵn trong cọc.

Tuy nhiên, để kết quả kiểm tra đạt độ chính xác cao, việc lắp đặt ống sonic cần tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt. Bài viết dưới đây sẽ giúp bạn tìm hiểu chi tiết về tiêu chuẩn lắp đặt ống sonic trong cọc khoan nhồi, bao gồm quy cách, vị trí lắp đặt và các yêu cầu kỹ thuật quan trọng.

Tiêu Chuẩn Lắp Đặt Ống Sonic Trong Cọc Khoan Nhồi

Ống Sonic (Sonic Logging Tube) là loại ống thép chuyên dụng được lắp đặt dọc theo thân cọc khoan nhồi trong quá trình thi công. Các ống này được sử dụng để thực hiện kiểm tra siêu âm bê tông cọc bằng phương pháp Crosshole Sonic Logging (CSL).

Phương pháp CSL hoạt động bằng cách truyền và thu tín hiệu siêu âm giữa các ống sonic đặt trong cọc. Thông qua tốc độ và cường độ tín hiệu siêu âm, kỹ sư có thể đánh giá chất lượng bê tông bên trong cọc một cách chính xác.

Nhờ đó, ống sonic trở thành một thành phần quan trọng trong công tác kiểm tra và nghiệm thu chất lượng cọc khoan nhồi trong các công trình xây dựng.

Vai Trò Của Ống Sonic Trong Kiểm Tra Cọc Khoan Nhồi

Ống sonic có vai trò rất quan trọng trong việc đánh giá chất lượng bê tông của cọc khoan nhồi. Cụ thể:

• Đánh giá độ đặc chắc của bê tông cọc, xác định mức độ đồng nhất của vật liệu.
• Phát hiện các khuyết tật bên trong cọc như rỗng, nứt, phân tầng hoặc bê tông kém chất lượng.
• Kiểm tra và xác nhận chất lượng thi công cọc khoan nhồi, đảm bảo cọc đạt yêu cầu thiết kế trước khi đưa vào sử dụng.

Nhờ phương pháp kiểm tra bằng ống sonic, các kỹ sư có thể đánh giá chất lượng cọc một cách chính xác mà không cần phá hủy kết cấu.

Vì Sao Phải Lắp Đặt Ống Sonic Đúng Tiêu Chuẩn

Việc lắp đặt ống sonic trong cọc khoan nhồi cần tuân thủ đúng các tiêu chuẩn kỹ thuật để đảm bảo quá trình kiểm tra đạt độ chính xác cao.

Một số lý do quan trọng bao gồm:

• Đảm bảo kết quả kiểm tra siêu âm chính xác và tin cậy.
• Tránh sai lệch dữ liệu đo, đặc biệt khi khoảng cách giữa các ống không đồng đều hoặc lắp đặt sai vị trí.
• Đáp ứng yêu cầu nghiệm thu và kiểm định công trình, theo các tiêu chuẩn kỹ thuật trong thi công móng cọc.

Do đó, việc lắp đặt ống sonic cần được thực hiện đúng quy cách, đúng vị trí và đúng số lượng theo thiết kế để đảm bảo hiệu quả kiểm tra chất lượng cọc khoan nhồi.

Các Tiêu Chuẩn Lắp Đặt Ống Sonic Trong Cọc Khoan Nhồi

Việc lắp đặt ống sonic trong cọc khoan nhồi cần tuân thủ các tiêu chuẩn kỹ thuật nhằm đảm bảo quá trình kiểm tra chất lượng bê tông bằng phương pháp siêu âm đạt độ chính xác cao. Các tiêu chuẩn này quy định rõ về quy cách ống, phương pháp lắp đặt cũng như các yêu cầu kỹ thuật cần thiết trong quá trình thi công và nghiệm thu cọc.

1. Tiêu chuẩn Việt Nam áp dụng

Tại Việt Nam, việc lắp đặt và kiểm tra ống sonic trong cọc khoan nhồi thường tuân theo các tiêu chuẩn sau:

• TCVN 9396:2012 – Cọc khoan nhồi – Thi công và nghiệm thu

Tiêu chuẩn này quy định các yêu cầu kỹ thuật trong quá trình thi công, lắp đặt lồng thép, đổ bê tông và nghiệm thu cọc khoan nhồi.

• TCVN 9395:2012 – Kiểm tra khuyết tật cọc bằng phương pháp siêu âm

Tiêu chuẩn này hướng dẫn phương pháp kiểm tra chất lượng bê tông cọc bằng kỹ thuật siêu âm truyền qua (CSL), trong đó quy định việc bố trí và sử dụng ống sonic để đo kiểm.

Các tiêu chuẩn trên giúp đảm bảo quá trình kiểm tra cọc được thực hiện đúng kỹ thuật và đáp ứng yêu cầu an toàn công trình.

2. Tiêu chuẩn quốc tế thường áp dụng

Ngoài các tiêu chuẩn Việt Nam, nhiều dự án lớn hoặc dự án có yếu tố nước ngoài còn áp dụng các tiêu chuẩn quốc tế nhằm nâng cao độ tin cậy trong kiểm tra chất lượng cọc.

Một số tiêu chuẩn phổ biến gồm:

• ASTM D6760

Đây là tiêu chuẩn của Mỹ quy định phương pháp kiểm tra cọc bằng Crosshole Sonic Logging (CSL) thông qua hệ thống ống sonic đặt trong cọc.

• BS EN 1536

Tiêu chuẩn châu Âu quy định các yêu cầu về thi công cọc khoan nhồi, bao gồm việc bố trí và lắp đặt hệ thống ống kiểm tra chất lượng cọc.

Việc áp dụng các tiêu chuẩn quốc tế giúp đảm bảo quá trình thi công và kiểm tra cọc khoan nhồi đạt chất lượng cao và phù hợp với các dự án quy mô lớn.

3. Các yêu cầu chung khi lắp đặt ống Sonic

Theo các tiêu chuẩn kỹ thuật, việc lắp đặt ống sonic trong cọc khoan nhồi cần đáp ứng một số yêu cầu cơ bản sau:

• Ống phải kín nước

Đầu ống và các mối nối phải được bịt kín để tránh nước hoặc bê tông xâm nhập vào bên trong ống.

• Ống phải được cố định chắc chắn vào lồng thép

Việc cố định giúp đảm bảo ống không bị dịch chuyển trong quá trình hạ lồng thép và đổ bê tông.

• Khoảng cách giữa các ống phải đồng đều

Bố trí khoảng cách hợp lý giúp thiết bị siêu âm truyền tín hiệu ổn định và cho kết quả đo chính xác.

Việc tuân thủ đầy đủ các tiêu chuẩn lắp đặt ống sonic không chỉ giúp nâng cao độ chính xác của phương pháp kiểm tra CSL mà còn đảm bảo chất lượng và độ an toàn của cọc khoan nhồi trong các công trình xây dựng.

Quy Cách Ống Sonic Sử Dụng Trong Cọc Khoan Nhồi

Trong quá trình kiểm tra chất lượng cọc khoan nhồi bằng phương pháp siêu âm (CSL), việc lựa chọn đúng quy cách ống sonic là yếu tố quan trọng giúp đảm bảo kết quả đo chính xác. Ống sonic cần đáp ứng các yêu cầu về vật liệu, kích thước và chất lượng kỹ thuật để phục vụ tốt quá trình truyền tín hiệu siêu âm trong cọc.

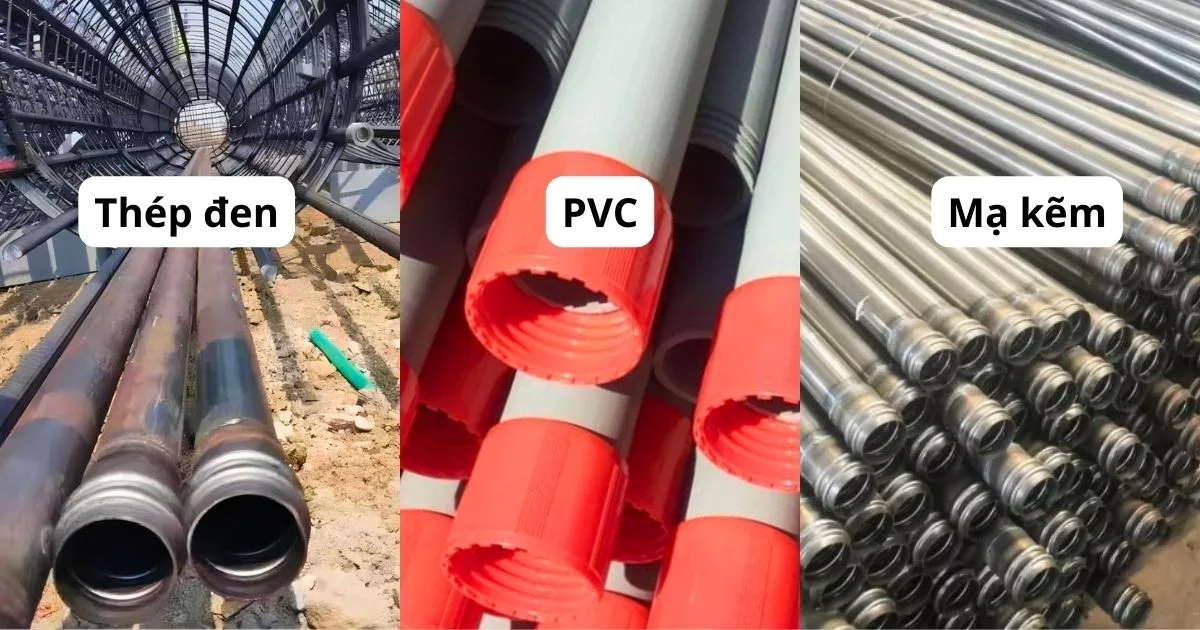

1. Vật liệu ống Sonic

Tùy theo yêu cầu thiết kế và điều kiện thi công, ống sonic trong cọc khoan nhồi có thể được sản xuất từ nhiều loại vật liệu khác nhau. Một số loại phổ biến gồm:

• Ống thép đen

Đây là loại ống được sử dụng phổ biến nhờ độ cứng cao, khả năng chịu lực tốt và ít bị biến dạng trong quá trình thi công.

• Ống thép mạ kẽm

Loại ống này có thêm lớp mạ kẽm bảo vệ bề mặt, giúp tăng khả năng chống ăn mòn và kéo dài tuổi thọ trong môi trường ẩm hoặc nước ngầm.

• Ống nhựa PVC

Trong một số công trình có yêu cầu đặc biệt, ống nhựa PVC cũng được sử dụng nhờ trọng lượng nhẹ và dễ lắp đặt. Tuy nhiên, loại ống này cần đảm bảo độ cứng và khả năng chịu lực phù hợp với điều kiện thi công.

2. Đường kính ống Sonic phổ biến

Đường kính của ống sonic được lựa chọn tùy theo thiết kế cọc khoan nhồi và yêu cầu của thiết bị kiểm tra siêu âm. Một số kích thước thường được sử dụng trong thực tế gồm:

• Ø34 mm
• Ø42 mm
• Ø48 mm
• Ø60 mm

Trong đó, các đường kính Ø42 mm và Ø48 mm là loại được sử dụng phổ biến trong nhiều công trình cọc khoan nhồi hiện nay.

3. Độ dày thành ống

Độ dày của ống sonic thường nằm trong khoảng:

1.5 mm – 3 mm, tùy thuộc vào yêu cầu thiết kế và điều kiện thi công.

Thành ống cần đủ độ dày để đảm bảo không bị biến dạng khi hạ lồng thép hoặc khi đổ bê tông, đồng thời vẫn đảm bảo khả năng truyền tín hiệu siêu âm ổn định.

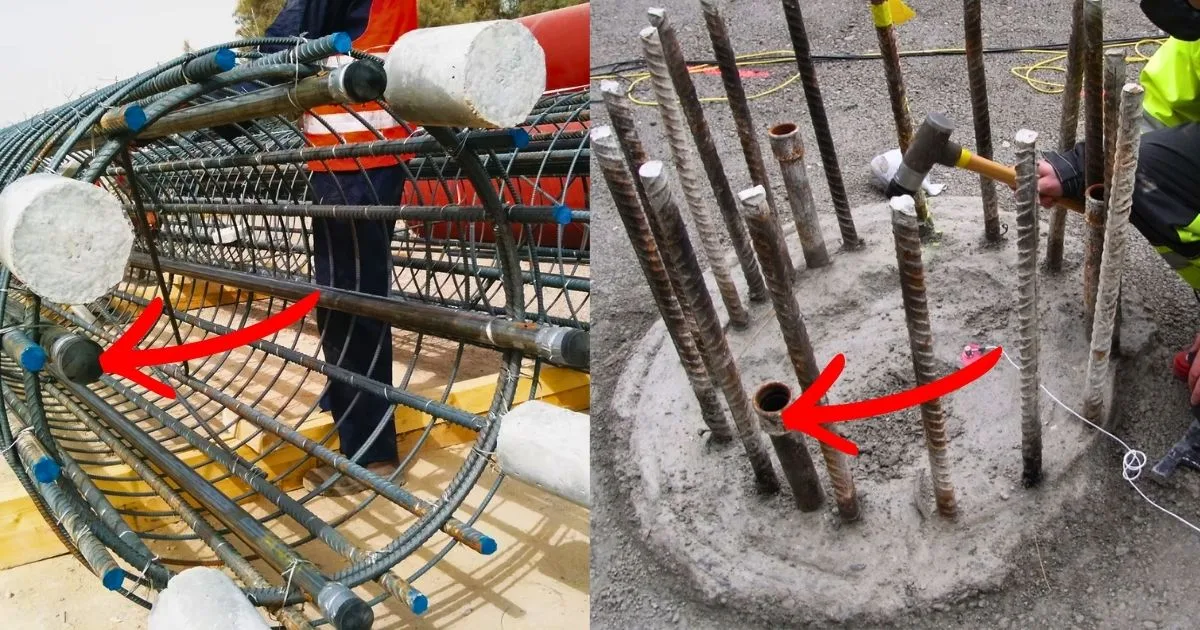

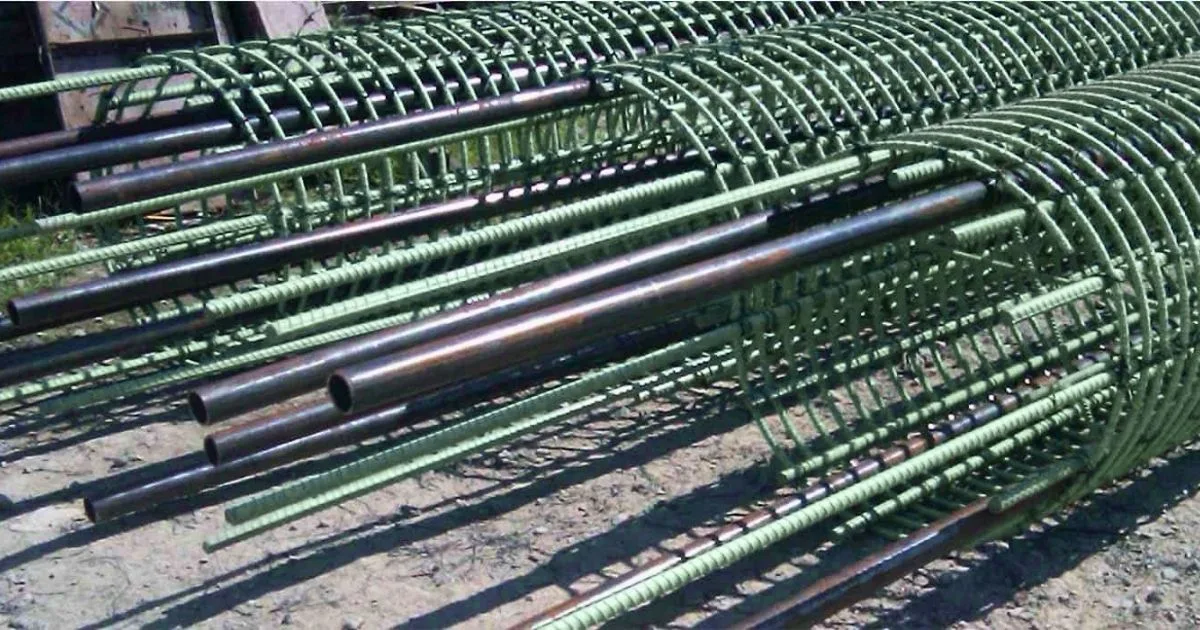

4. Yêu cầu kỹ thuật đối với ống Sonic

Để đảm bảo hiệu quả kiểm tra chất lượng cọc khoan nhồi, ống sonic cần đáp ứng một số yêu cầu kỹ thuật quan trọng, bao gồm:

• Ống phải thẳng, không cong vênh hoặc móp méo để tránh ảnh hưởng đến quá trình di chuyển đầu dò siêu âm.
• Bề mặt ống phải sạch và kín, không có khe hở hoặc rò rỉ nước.
• Các mối nối phải chắc chắn, đảm bảo không bị bung hoặc rò rỉ trong quá trình thi công.
• Đầu ống phải được bịt kín để tránh bê tông hoặc tạp chất xâm nhập vào bên trong.

Việc lựa chọn đúng quy cách ống sonic và đảm bảo các yêu cầu kỹ thuật sẽ giúp quá trình kiểm tra siêu âm cọc khoan nhồi diễn ra thuận lợi, đồng thời mang lại kết quả đánh giá chất lượng bê tông chính xác và đáng tin cậy.

Số Lượng Ống Sonic Theo Đường Kính Cọc

Trong quá trình thi công cọc khoan nhồi, số lượng ống sonic được lắp đặt trong cọc cần được xác định dựa trên đường kính cọc và yêu cầu kiểm tra bằng phương pháp Crosshole Sonic Logging (CSL). Việc bố trí đúng số lượng ống sẽ giúp quá trình kiểm tra siêu âm bao phủ toàn bộ tiết diện cọc, từ đó đánh giá chính xác chất lượng bê tông bên trong.

Bảng số lượng ống sonic theo đường kính cọc

Đường kính cọc	Số lượng ống sonic
< 800 mm	3 ống
800 – 1200 mm	4 ống
1200 – 2000 mm	5 – 6 ống
> 2000 mm	6 ống trở lên

Số lượng ống sonic có thể được điều chỉnh tùy theo thiết kế kỹ thuật của công trình hoặc yêu cầu của đơn vị tư vấn giám sát nhằm đảm bảo khả năng kiểm tra toàn diện chất lượng cọc khoan nhồi.

Nguyên tắc bố trí ống Sonic

Khi lắp đặt ống sonic trong cọc khoan nhồi, cần tuân thủ các nguyên tắc bố trí sau:

• Bố trí đều quanh chu vi cọc

Các ống sonic cần được đặt đều quanh lồng thép để đảm bảo quá trình truyền tín hiệu siêu âm có thể kiểm tra toàn bộ tiết diện bê tông của cọc.

• Khoảng cách giữa các ống phải đồng đều

Khoảng cách giữa các ống sonic cần được thiết kế hợp lý và phân bố đều, giúp thiết bị siêu âm truyền và nhận tín hiệu ổn định, từ đó mang lại kết quả kiểm tra chính xác.

• Ống được cố định chắc chắn vào lồng thép

Trong quá trình thi công, các ống sonic cần được buộc cố định vào lồng thép nhằm tránh xê dịch khi hạ lồng thép và khi đổ bê tông.

Việc bố trí đúng số lượng và vị trí ống sonic không chỉ giúp quá trình kiểm tra CSL đạt hiệu quả cao mà còn đảm bảo đánh giá chính xác chất lượng bê tông của cọc khoan nhồi trong các công trình xây dựng.

Khoảng Cách Và Vị Trí Lắp Đặt Ống Sonic

Trong quá trình thi công cọc khoan nhồi, việc xác định khoảng cách và vị trí lắp đặt ống sonic là yếu tố quan trọng nhằm đảm bảo quá trình kiểm tra siêu âm đạt độ chính xác cao. Các ống sonic cần được bố trí đúng vị trí, đúng khoảng cách và đảm bảo độ thẳng đứng để thiết bị đo có thể truyền tín hiệu ổn định trong suốt chiều dài của cọc.

Việc lắp đặt đúng tiêu chuẩn sẽ giúp phương pháp Crosshole Sonic Logging (CSL) đánh giá chính xác chất lượng bê tông bên trong cọc, từ đó phát hiện các khuyết tật như rỗng, nứt hoặc bê tông không đồng nhất.

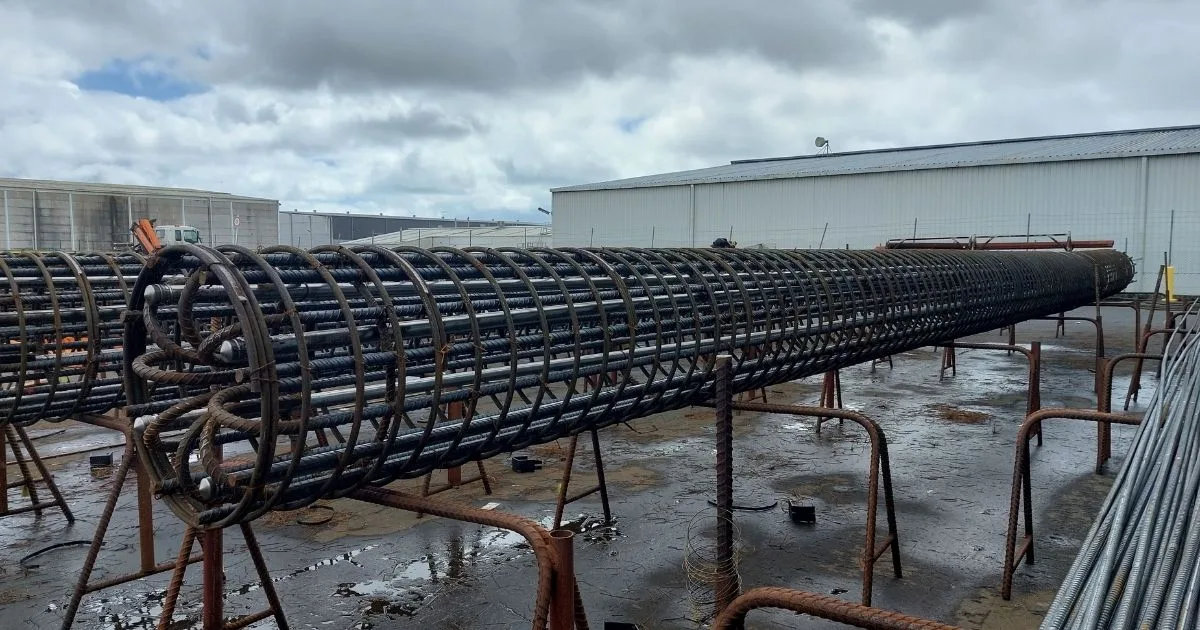

1. Khoảng cách giữa các ống Sonic

Khoảng cách giữa các ống sonic trong cọc khoan nhồi thường được thiết kế trong khoảng:

250 mm – 400 mm, tùy thuộc vào đường kính cọc và yêu cầu kỹ thuật của từng công trình.

Khoảng cách này cần được bố trí đồng đều giữa các ống để thiết bị siêu âm có thể truyền và nhận tín hiệu ổn định giữa các cặp ống. Nhờ đó, quá trình kiểm tra có thể đánh giá chính xác độ đặc chắc và tính đồng nhất của bê tông trong cọc khoan nhồi.

2. Khoảng cách từ ống Sonic đến mép cọc

Các ống sonic cần được đặt cách mép ngoài của cọc một khoảng nhất định để đảm bảo vị trí ổn định và không ảnh hưởng đến lớp bê tông bảo vệ cốt thép.

Thông thường, khoảng cách từ ống sonic đến mép cọc nằm trong khoảng:

70 mm – 100 mm.

Khoảng cách này giúp đảm bảo ống sonic được đặt trong vùng bê tông ổn định, đồng thời tạo điều kiện thuận lợi cho quá trình kiểm tra siêu âm trong suốt chiều dài cọc.

3. Nguyên tắc bố trí ống Sonic

Để đảm bảo kết quả kiểm tra bằng phương pháp Crosshole Sonic Logging (CSL) đạt độ tin cậy cao, việc bố trí ống sonic trong cọc khoan nhồi cần tuân thủ các nguyên tắc kỹ thuật sau:

• Ống sonic phải được lắp đặt song song với trục cọc, chạy dọc theo toàn bộ chiều dài của cọc.
• Không được để ống bị nghiêng, cong hoặc lệch vị trí, vì điều này có thể làm sai lệch kết quả đo siêu âm.
• Ống cần được cố định chắc chắn vào lồng thép, đảm bảo không bị xê dịch trong quá trình hạ lồng thép và khi đổ bê tông.
• Đầu ống cần được bịt kín, tránh bê tông hoặc tạp chất xâm nhập vào bên trong ống.

Việc tuân thủ đúng khoảng cách và vị trí lắp đặt ống sonic sẽ giúp quá trình kiểm tra chất lượng cọc khoan nhồi bằng phương pháp siêu âm CSL đạt độ chính xác cao. Đồng thời, điều này cũng góp phần quan trọng trong việc đánh giá chất lượng bê tông và đảm bảo độ an toàn của kết cấu móng công trình.

Quy Trình Lắp Đặt Ống Sonic Trong Lồng Thép

Trong thi công cọc khoan nhồi, việc lắp đặt ống sonic trong lồng thép là bước quan trọng nhằm phục vụ công tác kiểm tra chất lượng bê tông bằng phương pháp Crosshole Sonic Logging (CSL). Để đảm bảo hệ thống ống hoạt động hiệu quả và cho kết quả đo chính xác, quá trình lắp đặt cần được thực hiện theo quy trình kỹ thuật chặt chẽ.

Dưới đây là quy trình lắp đặt ống sonic trong lồng thép cọc khoan nhồi thường được áp dụng trong thực tế.

Bước 1: Chuẩn bị ống Sonic

Trước khi tiến hành lắp đặt, cần kiểm tra kỹ các ống sonic để đảm bảo đáp ứng yêu cầu kỹ thuật.

Các công việc cần thực hiện bao gồm:

• Kiểm tra đường kính, độ dày và chiều dài ống theo đúng thiết kế.
• Kiểm tra độ thẳng của ống, đảm bảo ống không bị cong, móp hoặc biến dạng.
• Kiểm tra độ kín của ống, đặc biệt tại các đầu nối để tránh rò rỉ nước trong quá trình kiểm tra siêu âm.
• Làm sạch bề mặt ống, loại bỏ bụi bẩn hoặc dầu mỡ.

Việc chuẩn bị kỹ lưỡng giúp đảm bảo ống sonic đạt chất lượng trước khi lắp vào lồng thép.

Bước 2: Hàn hoặc buộc ống vào lồng thép

Sau khi kiểm tra đạt yêu cầu, ống sonic sẽ được cố định vào lồng thép của cọc khoan nhồi.

Ống có thể được gắn vào lồng thép bằng các phương pháp như:

• Hàn trực tiếp vào các thanh thép của lồng cọc, hoặc
• Buộc bằng dây thép tại các vị trí thích hợp.

Khoảng cách giữa các điểm buộc hoặc hàn thường từ 2 m – 3 m, nhằm đảm bảo ống được giữ chắc chắn và không bị dịch chuyển trong quá trình hạ lồng thép hoặc đổ bê tông.

Ngoài ra, cần đảm bảo ống sonic luôn thẳng và song song với trục cọc để phục vụ quá trình kiểm tra siêu âm sau này.

Bước 3: Nối ống theo chiều dài cọc

Đối với những cọc khoan nhồi có chiều sâu lớn, các đoạn ống sonic cần được nối lại với nhau để đạt đủ chiều dài theo thiết kế.

Các phương pháp nối ống phổ biến gồm:

• Nối ren, giúp việc lắp đặt nhanh và đảm bảo độ kín.
• Hàn nối, tạo liên kết chắc chắn giữa các đoạn ống.

Trong quá trình nối ống cần kiểm tra:

• Mối nối phải kín nước.
• Các đoạn ống phải thẳng hàng, không bị lệch trục.

Điều này giúp đảm bảo đầu dò siêu âm có thể di chuyển dễ dàng trong ống khi tiến hành kiểm tra.

Bước 4: Bịt kín đáy ống

Sau khi hoàn tất việc lắp đặt và nối ống, đáy ống sonic cần được bịt kín hoàn toàn.

Việc bịt kín đáy ống có mục đích:

• Ngăn bê tông hoặc tạp chất lọt vào bên trong ống trong quá trình đổ bê tông cọc.
• Giữ cho ống luôn sạch và thông suốt để phục vụ công tác kiểm tra siêu âm.

Thông thường, đáy ống được hàn kín hoặc gắn nắp bịt chuyên dụng để đảm bảo độ kín tuyệt đối.

Bước 5: Đổ nước vào ống sau khi lắp đặt

Sau khi lồng thép được hạ xuống hố khoan và quá trình thi công cọc hoàn tất, các ống sonic sẽ được đổ đầy nước sạch.

Việc đổ nước vào ống có vai trò:

• Tạo môi trường truyền sóng siêu âm ổn định trong quá trình kiểm tra CSL.
• Giúp thiết bị đo siêu âm truyền tín hiệu giữa các ống một cách chính xác.

Trước khi tiến hành kiểm tra, cần đảm bảo:

• Mực nước trong các ống đầy và đồng đều.
• Ống không bị tắc hoặc rò rỉ.

Nhờ thực hiện đúng quy trình trên, hệ thống ống sonic trong cọc khoan nhồi sẽ hoạt động hiệu quả, hỗ trợ kỹ sư đánh giá chính xác chất lượng bê tông và độ an toàn của móng công trình.

Những Lưu Ý Quan Trọng Khi Lắp Đặt Ống Sonic

Trong quá trình thi công cọc khoan nhồi, việc lắp đặt ống sonic cần được thực hiện cẩn thận và đúng kỹ thuật để đảm bảo quá trình kiểm tra siêu âm diễn ra thuận lợi. Nếu lắp đặt sai hoặc không kiểm tra kỹ, kết quả kiểm tra bằng phương pháp Crosshole Sonic Logging (CSL) có thể bị sai lệch hoặc không thực hiện được.

Dưới đây là những lưu ý quan trọng khi lắp đặt ống sonic trong cọc khoan nhồi.

1. Đảm bảo ống Sonic kín nước

Ống sonic cần được kiểm tra kỹ độ kín trước và sau khi lắp đặt. Các mối nối giữa các đoạn ống phải được hàn hoặc nối ren chắc chắn để tránh rò rỉ.

Nếu ống bị rò nước, nước trong ống có thể bị thất thoát hoặc lẫn tạp chất, làm ảnh hưởng đến quá trình truyền sóng siêu âm. Điều này có thể khiến kết quả kiểm tra chất lượng bê tông cọc không chính xác.

2. Không để bê tông lọt vào bên trong ống

Trong quá trình đổ bê tông cọc khoan nhồi, cần đặc biệt chú ý bịt kín đầu ống sonic để ngăn bê tông hoặc tạp chất xâm nhập vào bên trong.

Nếu bê tông lọt vào ống, ống có thể bị tắc nghẽn, khiến đầu dò siêu âm không thể di chuyển trong ống. Khi đó, việc kiểm tra cọc bằng phương pháp CSL sẽ không thể thực hiện được hoặc phải xử lý rất phức tạp.

3. Ống phải thẳng và được cố định chắc chắn

Các ống sonic cần được lắp đặt thẳng và song song với trục cọc, đồng thời phải được buộc hoặc hàn chắc chắn vào lồng thép.

Việc cố định chắc giúp ống không bị cong vênh hoặc dịch chuyển trong quá trình hạ lồng thép xuống hố khoan và khi đổ bê tông. Nếu ống bị cong hoặc lệch vị trí, thiết bị siêu âm có thể gặp khó khăn khi di chuyển trong ống và làm sai lệch kết quả đo.

4. Kiểm tra ống sau khi đổ bê tông

Sau khi hoàn tất quá trình đổ bê tông cọc khoan nhồi, cần kiểm tra lại hệ thống ống sonic để đảm bảo ống vẫn thông suốt và không bị tắc.

Một số bước kiểm tra thường được thực hiện gồm:

• Kiểm tra mực nước trong ống.
• Kiểm tra khả năng thông suốt của ống bằng cách thả vật kiểm tra hoặc đầu dò.
• Đảm bảo các ống không bị rò rỉ hoặc bị biến dạng.

Việc kiểm tra này giúp đảm bảo hệ thống ống sonic đủ điều kiện để tiến hành kiểm tra siêu âm cọc khoan nhồi một cách chính xác và hiệu quả.

Lỗi Thường Gặp Khi Lắp Ống Sonic Trong Cọc Khoan Nhồi

Trong quá trình thi công cọc khoan nhồi, việc lắp đặt ống sonic nếu không được thực hiện đúng kỹ thuật có thể gây ra nhiều vấn đề trong quá trình kiểm tra siêu âm. Những sai sót này không chỉ làm sai lệch kết quả kiểm tra mà còn có thể khiến việc đo Crosshole Sonic Logging (CSL) không thực hiện được.

Dưới đây là những lỗi thường gặp khi lắp đặt ống sonic trong cọc khoan nhồi.

1. Ống Sonic bị tắc bê tông

Đây là một trong những lỗi phổ biến nhất trong quá trình thi công.

Nguyên nhân thường gặp gồm:

• Đầu ống không được bịt kín trước khi đổ bê tông.
• Mối nối ống không chặt khiến bê tông hoặc vữa xi măng lọt vào bên trong.
• Quá trình thi công làm ống bị hở hoặc nứt.

Khi bê tông lọt vào bên trong, ống sonic sẽ bị tắc nghẽn, khiến đầu dò siêu âm không thể di chuyển trong ống. Điều này làm cho quá trình kiểm tra chất lượng cọc không thể thực hiện hoặc phải xử lý rất phức tạp.

2. Ống Sonic bị nghiêng hoặc lệch vị trí

Ống sonic cần được lắp song song với trục cọc và cố định chắc chắn vào lồng thép. Tuy nhiên, trong thực tế thi công, một số trường hợp ống có thể bị nghiêng hoặc lệch vị trí.

Nguyên nhân thường do:

• Ống không được cố định chắc vào lồng thép.
• Khoảng cách các điểm buộc quá lớn.
• Lồng thép bị rung lắc trong quá trình hạ xuống hố khoan.

Khi ống bị nghiêng hoặc cong, đầu dò siêu âm có thể khó di chuyển trong ống, đồng thời làm sai lệch đường truyền tín hiệu siêu âm, ảnh hưởng đến kết quả kiểm tra.

3. Mối nối ống bị hở gây rò nước

Trong quá trình nối các đoạn ống sonic theo chiều dài cọc, nếu mối nối không kín, nước trong ống có thể bị rò rỉ ra ngoài.

Một số nguyên nhân phổ biến gồm:

• Nối ren không chặt.
• Mối hàn không kín.
• Gioăng hoặc phụ kiện nối không đạt yêu cầu.

Khi nước bị rò rỉ, môi trường truyền sóng siêu âm trong ống sẽ không ổn định, từ đó làm giảm độ chính xác của kết quả kiểm tra CSL.

4. Khoảng cách giữa các ống không đồng đều

Theo yêu cầu kỹ thuật, các ống sonic cần được bố trí đều quanh chu vi cọc để tạo thành các cặp đo siêu âm hiệu quả.

Tuy nhiên, trong quá trình thi công có thể xảy ra tình trạng:

• Các ống đặt quá gần hoặc quá xa nhau.
• Vị trí ống không được phân bố đều quanh lồng thép.

Việc bố trí khoảng cách không đều sẽ khiến đường truyền sóng siêu âm không đồng nhất, làm giảm khả năng phát hiện khuyết tật bê tông trong cọc.

Ứng Dụng Của Ống Sonic Trong Kiểm Tra Cọc Khoan Nhồi

Trong thi công cọc khoan nhồi, việc kiểm tra chất lượng bê tông bên trong cọc là bước quan trọng để đảm bảo độ an toàn và độ bền của công trình. Ống sonic được lắp đặt trong lồng thép cọc khoan nhồi nhằm phục vụ phương pháp kiểm tra siêu âm Crosshole Sonic Logging (CSL). Thông qua hệ thống ống này, các kỹ sư có thể đánh giá chính xác tình trạng bê tông bên trong cọc mà không cần phá hủy kết cấu.

Dưới đây là những ứng dụng quan trọng của ống sonic trong kiểm tra cọc khoan nhồi.

1. Kiểm tra chất lượng bê tông cọc

Ứng dụng quan trọng nhất của ống sonic là hỗ trợ kiểm tra chất lượng bê tông sau khi cọc khoan nhồi được thi công. Thiết bị siêu âm sẽ được đưa vào các ống sonic để truyền tín hiệu qua bê tông giữa các cặp ống.

Dựa trên tốc độ truyền sóng và cường độ tín hiệu, kỹ sư có thể đánh giá được:

• Mức độ đặc chắc của bê tông.
• Khả năng liên kết giữa các lớp bê tông.
• Chất lượng thi công của cọc khoan nhồi.

Nhờ đó, nhà thầu và chủ đầu tư có thể xác định liệu cọc có đạt yêu cầu thiết kế hay không.

2. Phát hiện khuyết tật bên trong cọc

Phương pháp kiểm tra bằng ống sonic giúp phát hiện các khuyết tật có thể xảy ra trong quá trình đổ bê tông cọc khoan nhồi.

Một số khuyết tật thường gặp gồm:

• Rỗ bê tông
• Tổ ong bê tông
• Phân tầng bê tông
• Vùng bê tông kém đặc chắc

Những khuyết tật này thường nằm sâu bên trong cọc nên khó phát hiện bằng phương pháp quan sát thông thường. Nhờ hệ thống ống sonic, các vấn đề này có thể được phát hiện sớm để có phương án xử lý kịp thời.

3. Đánh giá độ đồng nhất của bê tông

Ngoài việc phát hiện khuyết tật, ống sonic còn giúp đánh giá độ đồng nhất của bê tông trong toàn bộ chiều dài cọc.

Khi bê tông có chất lượng đồng đều, sóng siêu âm sẽ truyền đi ổn định và có tín hiệu tương đối đồng nhất. Ngược lại, nếu xuất hiện khu vực bê tông kém chất lượng, tín hiệu siêu âm sẽ bị suy giảm hoặc thay đổi bất thường.

Nhờ đó, kỹ sư có thể phân tích và đánh giá chính xác cấu trúc bê tông trong cọc khoan nhồi.

4. Phục vụ công tác nghiệm thu công trình

Kết quả kiểm tra bằng phương pháp CSL thông qua ống sonic là cơ sở quan trọng trong quá trình nghiệm thu cọc khoan nhồi.

Các báo cáo kiểm tra siêu âm thường được sử dụng để:

• Xác nhận chất lượng cọc đạt yêu cầu thiết kế.
• Đảm bảo độ an toàn của hệ móng công trình.
• Làm tài liệu kỹ thuật phục vụ nghiệm thu và bàn giao công trình.

Nhờ vai trò này, ống sonic trở thành một bộ phận quan trọng trong hệ thống kiểm soát chất lượng thi công cọc khoan nhồi trong các công trình xây dựng hiện đại.

Kết Luận

Ống sonic đóng vai trò quan trọng trong việc kiểm tra chất lượng cọc khoan nhồi bằng phương pháp siêu âm Crosshole Sonic Logging (CSL). Thông qua hệ thống ống này, các kỹ sư có thể đánh giá được độ đặc chắc, tính đồng nhất của bê tông và phát hiện các khuyết tật bên trong cọc mà không cần phá hủy kết cấu.

Việc lắp đặt ống sonic đúng tiêu chuẩn kỹ thuật không chỉ giúp quá trình kiểm tra siêu âm diễn ra thuận lợi mà còn đảm bảo kết quả đo chính xác và đáng tin cậy. Điều này góp phần quan trọng trong việc kiểm soát chất lượng thi công cọc khoan nhồi, từ đó nâng cao độ bền và độ an toàn của móng công trình.

Vì vậy, trong quá trình thi công cọc khoan nhồi, các đơn vị thi công và tư vấn giám sát cần tuân thủ nghiêm ngặt tiêu chuẩn lắp đặt ống sonic, từ khâu lựa chọn vật liệu, xác định số lượng và vị trí bố trí ống, đến quy trình lắp đặt và kiểm tra sau khi đổ bê tông. Thực hiện đúng các yêu cầu kỹ thuật này sẽ giúp đảm bảo công tác kiểm tra cọc đạt hiệu quả cao và đáp ứng đầy đủ tiêu chuẩn nghiệm thu công trình xây dựng.

>>Xem thêm thông tin chi tiết về các nội dụng khác và những chủ đề liên quan
