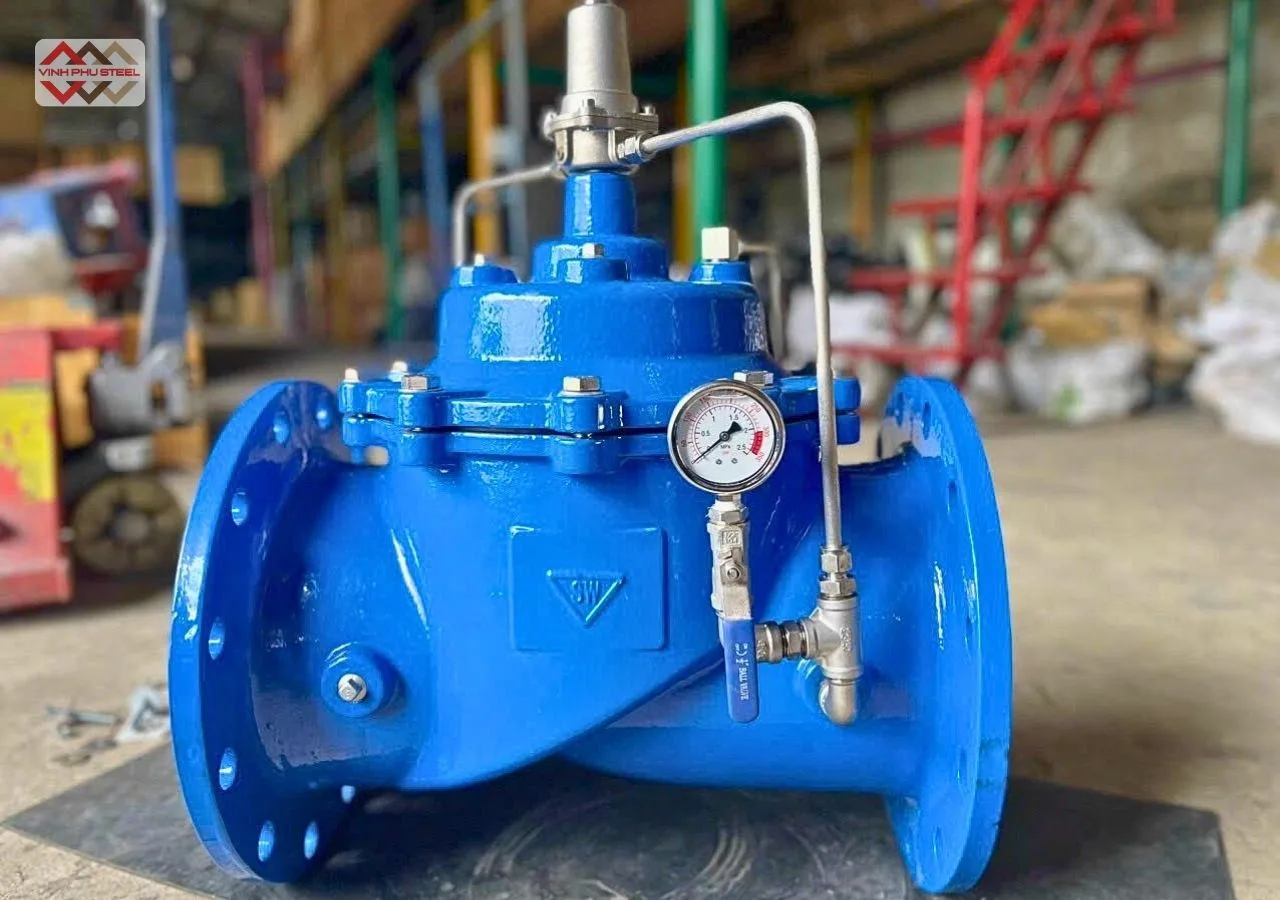

Van Xả Áp SamWoo – Van An Toàn Áp Suất

Mô tả

Van xả áp hay van an toàn áp suất, là thiết bị không thể thiếu trong hệ thống lưu dẫn như hệ thống nồi hơi, máy nén khí, bồn chứa LPG, hệ thống dầu khí, PCCC, HVAC, công nghiệp hóa chất, thực phẩm…  Van xả áp SamWoo là thiết bị van xả công nghiệp cao cấp, được sản xuất từ thương hiệu nổi tiếng đến từ Hàn Quốc.

Thép Vinh Phú chuyên cung cấp các sản phẩm valve an toàn áp suất từ thương hiệu Samwoo. Sản phẩm đầy đủ các chứng nhận CO, CQ và kiểm định PCCC.

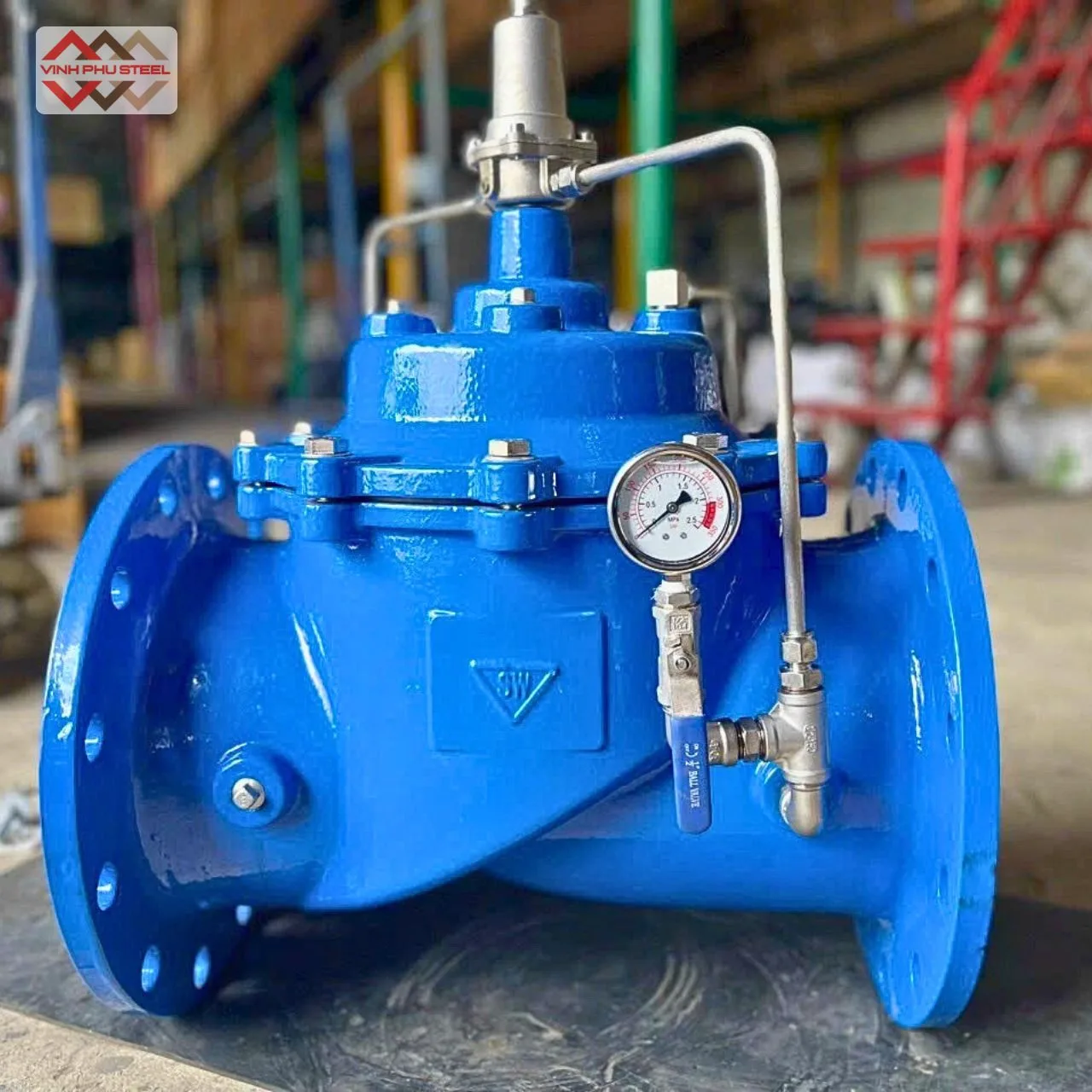

Giới thiệu van xả áp Samwoo

Valve xả áp Samwoo (Pressure Relief Valve) là thiết bị an toàn không thể thiếu trong các hệ thống công nghiệp có áp suất. Sản phẩm được sản xuất bởi Samwoo Valve Co., Ltd – Hàn Quốc, thương hiệu nổi tiếng toàn cầu về các dòng van chất lượng cao.

Chức năng chính của van là tự động xả áp suất dư thừa khi hệ thống vượt quá mức cài đặt, từ đó bảo vệ đường ống, máy móc và con người khỏi những sự cố nguy hiểm như rò rỉ, hư hỏng hay cháy nổ.

Thông số kỹ thuật của valve xả áp Samwoo

• Thương hiệu: Samwoo Valve – Hàn Quốc
• Kích thước van: DN50 – DN250
• Áp suất đầu vào tối đa: PN16
• Áp suất đầu ra điều chỉnh: 1.8 – 2.4 bar
• Nhiệt độ làm việc: 0°C đến 80°C
• Chất liệu thân: Gang, đồng, inox, thép
• Tiêu chuẩn thiết kế: BS4504
• Kết nối: Mặt bích
• Môi trường sử dụng: Nước
• Xuất xứ: Hàn Quốc

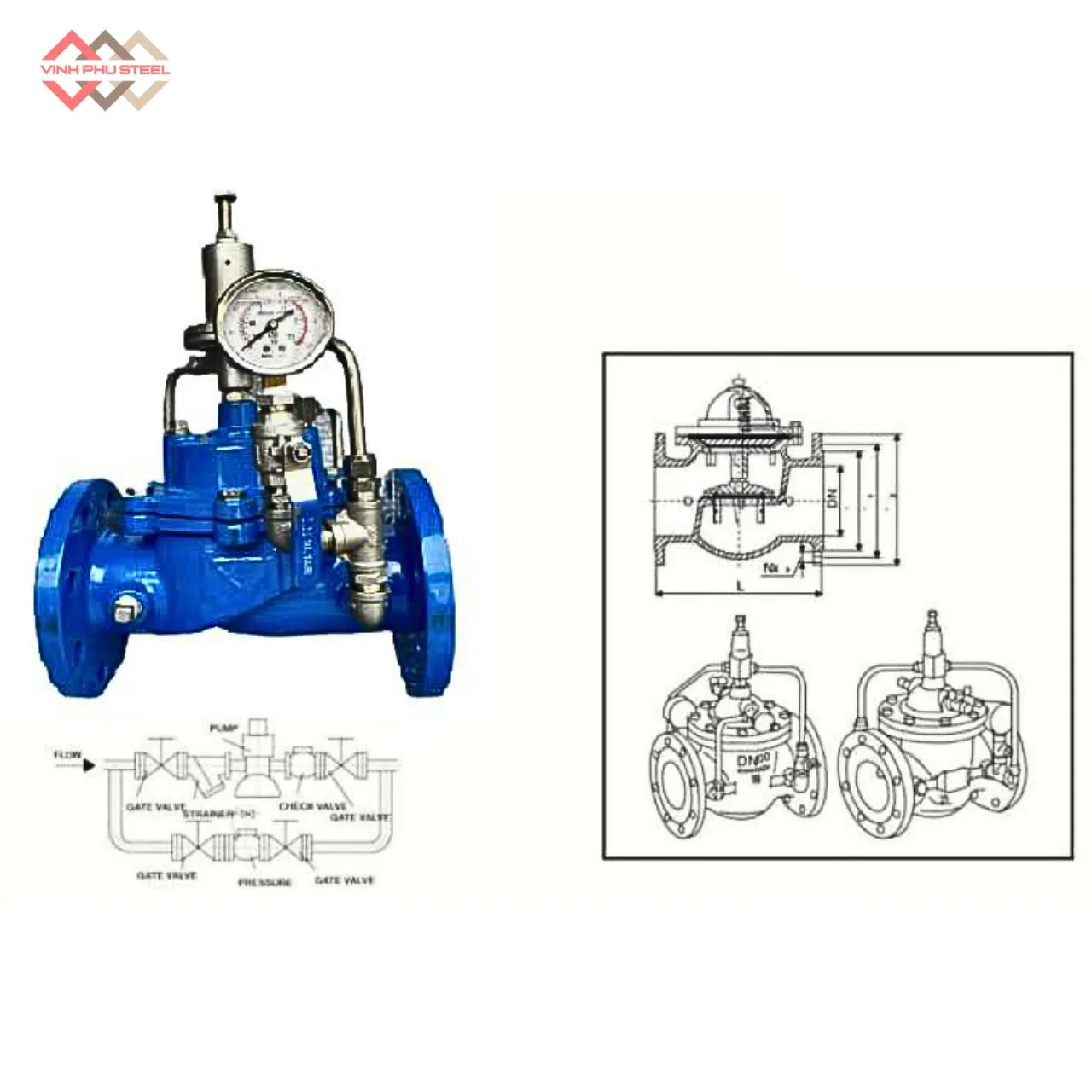

Cấu tạo van xả áp Samwoo

Van xả áp Samwoo được thiết kế theo nguyên lý đơn giản nhưng hiệu quả, giúp xả áp kịp thời khi hệ thống vượt quá giới hạn an toàn. Cấu tạo cơ bản của van gồm các bộ phận chính sau:

1. Thân van (Body):
   • Là bộ phận bao quanh toàn bộ cấu trúc van, chịu trực tiếp áp suất từ hệ thống.
   • Thường được chế tạo từ gang, thép, inox hoặc đồng, tùy theo môi trường sử dụng.
2. Nắp van (Bonnet/Cap):
   • Gắn liền với thân van, bảo vệ các chi tiết bên trong.
   • Giúp cố định lò xo và các chi tiết chuyển động.
3. Lò xo (Spring):
   • Là thành phần quan trọng để điều chỉnh áp suất xả.
   • Khi áp suất trong hệ thống thấp hơn áp suất cài đặt, lò xo giữ đĩa van ở trạng thái đóng.
   • Khi áp suất vượt ngưỡng cài đặt, lực tác động từ lưu chất thắng lực nén lò xo, làm van mở ra.
4. Đĩa van (Disc/Seat):
   • Nằm tại vị trí cửa xả, tiếp xúc trực tiếp với môi chất.
   • Khi áp suất vượt ngưỡng, đĩa van nhấc lên cho phép lưu chất thoát ra.
   • Khi áp suất ổn định trở lại, lò xo đẩy đĩa van đóng kín.
5. Trục van (Spindle/Stem):
   • Nối giữa đĩa van và lò xo, truyền lực từ áp suất lưu chất lên lò xo.
6. Cửa vào (Inlet):
   • Kết nối với đường ống chính, nơi lưu chất có áp suất cao đi vào van.
7. Cửa xả (Outlet):
   • Là nơi lưu chất được xả ra ngoài khi áp suất vượt mức cho phép.
   • Có thể dẫn về bồn chứa hoặc thải trực tiếp ra môi trường (tùy ứng dụng).

Nguyên lý hoạt động của van xả áp Samwoo

• Khi hệ thống đang chạy bình thường, áp suất thấp hơn mức đã cài đặt, lò xo trong van giữ chặt đĩa van ở vị trí đóng, không cho chất lỏng hoặc khí thoát ra.
• Khi áp suất trong đường ống tăng cao vượt mức an toàn (ngưỡng cài đặt), lực đẩy của dòng lưu chất sẽ mạnh hơn lực nén của lò xo. Lúc này, đĩa van bật mở ra, cho phép lưu chất thoát ra ngoài, làm giảm bớt áp suất trong hệ thống.
• Khi áp suất đã giảm xuống trở lại mức an toàn, lò xo sẽ tự động đẩy đĩa van đóng kín, chặn dòng chảy, giúp hệ thống ổn định và tiếp tục vận hành bình thường.

Ưu điểm của van xả áp Samwoo

Van xả áp Samwoo được đánh giá cao không chỉ bởi chất lượng ổn định mà còn nhờ những tính năng vượt trội, giúp hệ thống vận hành an toàn và hiệu quả. Một số ưu điểm nổi bật có thể kể đến:

• Đảm bảo an toàn tuyệt đối: Giúp bảo vệ thiết bị, đường ống và con người khỏi tình trạng quá áp, giảm nguy cơ nổ vỡ hoặc hư hỏng nghiêm trọng.
• Hoạt động hoàn toàn tự động: Van tự mở khi áp suất vượt mức cài đặt và tự đóng lại khi trở về trạng thái bình thường, không cần can thiệp thủ công.
• Độ bền và tuổi thọ cao: Sản xuất từ các vật liệu bền chắc như gang, đồng, inox, thép, chịu được nhiệt độ và áp lực lớn.
• Chính xác và ổn định: Khả năng kiểm soát áp suất tốt, giúp hệ thống luôn hoạt động trong dải an toàn.
• Đa dạng mẫu mã: Nhiều kích thước (DN50 – DN250), mức áp suất và kiểu kết nối khác nhau, đáp ứng nhiều nhu cầu sử dụng.
• Thương hiệu uy tín: Samwoo – Hàn Quốc là cái tên quen thuộc trong lĩnh vực van công nghiệp, đạt nhiều tiêu chuẩn quốc tế như ASME, API, ISO.
• Ứng dụng linh hoạt: Sử dụng hiệu quả trong hệ thống nước, khí nén, hơi nóng, dầu nhẹ tại các nhà máy, khu công nghiệp, hệ thống HVAC, PCCC.

Ứng dụng của van xả áp Samwoo

Van xả áp Samwoo (hay còn gọi là pressure relief valve Samwoo hoặc van an toàn Samwoo) được ứng dụng rộng rãi trong nhiều ngành công nghiệp và hệ thống nhờ khả năng bảo vệ thiết bị khi xảy ra tình trạng quá áp. Một số ứng dụng phổ biến như:

• Hệ thống cấp thoát nước: Van xả áp Samwoo giúp bảo vệ đường ống, máy bơm và thiết bị phụ trợ khỏi hiện tượng tăng áp đột ngột.
• Hệ thống khí nén: Ứng dụng trong các máy nén khí và đường ống khí nén, van xả áp Hàn Quốc này giúp duy trì áp suất ổn định và tránh rò rỉ nguy hiểm.
• Hệ thống hơi nóng (steam): Van giảm áp Samwoo được lắp đặt cho nồi hơi, lò hơi công nghiệp nhằm ngăn ngừa nổ áp, duy trì áp suất an toàn.
• Ngành dầu khí và hóa chất: Sử dụng van an toàn Samwoo để giảm áp kịp thời, hạn chế cháy nổ, bảo vệ an toàn cho thiết bị và môi trường làm việc.
• Hệ thống HVAC và PCCC: Ứng dụng trong điều hòa không khí trung tâm, hệ thống sưởi ấm và phòng cháy chữa cháy, đảm bảo hệ thống luôn vận hành ổn định.
• Ngành thực phẩm, dược phẩm: Van xả áp Samwoo giúp kiểm soát áp suất chặt chẽ trong các dây chuyền sản xuất, đáp ứng tiêu chuẩn an toàn cao.

Tiêu chuẩn van xả áp Samwoo Tiêu chuẩn BS 4504

Van xả áp Samwoo được sản xuất trên nhiều tiêu chuẩn khác nhau, nhưng trong đó, tiêu chuẩn BS 4504 khá phổ biến.

1. Giới thiệu tiêu chuẩn BS 4504

BS 4504 là tiêu chuẩn của Anh (British Standard) quy định về mặt bích tròn dùng cho đường ống, van và phụ kiện trong hệ thống dẫn chất lỏng và khí. Đây là phiên bản phát triển sau BS 4505, phổ biến hơn, và về sau đã được thay thế bằng EN 1092-1. Tuy nhiên trong thực tế, nhiều nhà máy, hệ thống đường ống, và các loại van Samwoo vẫn sản xuất theo chuẩn này để đồng bộ với công trình cũ.

2. Phạm vi áp dụng

• Dùng cho hệ thống ống thép, inox, gang, các loại van công nghiệp (van xả áp, van an toàn, van bướm, van cổng, van cầu…).
• Phù hợp với nước, dầu, khí nén, hơi nóng, hóa chất nhẹ.
• Được ứng dụng trong công nghiệp dầu khí, cấp thoát nước, nhà máy điện, hóa chất, PCCC, HVAC.

3. Vật liệu

Theo BS 4504, mặt bích có thể chế tạo từ:

• Carbon Steel (thép carbon)
• Stainless Steel (thép không gỉ – SUS304, SUS316…)
• Alloy Steel (thép hợp kim)
• Cast Iron / Ductile Iron (gang xám, gang cầu)

4. Ưu điểm của tiêu chuẩn BS 4504

• Đa dạng kích thước và áp suất, phù hợp nhiều ứng dụng.
• Đảm bảo tính đồng bộ và khả năng thay thế trong hệ thống ống.
• Vẫn được sử dụng rộng rãi ở Việt Nam và nhiều nước Châu Á.
• Tương thích tốt với các loại van Samwoo và nhiều thương hiệu van công nghiệp khác.

5. Ứng dụng

• Van xả áp Samwoo thường được sản xuất theo chuẩn BS 4504 PN16 hoặc PN25 để lắp đặt trong hệ thống nước, khí nén, hơi nóng.
• Van bướm, van cổng, van cầu, van an toàn trong PCCC, dầu khí, nhà máy nhiệt điện cũng sử dụng kết nối theo chuẩn này.
• Dễ dàng bảo trì, thay thế vì BS 4504 phổ biến hơn BS 4505.

Tiêu chuẩn BS 4504 là một trong những tiêu chuẩn mặt bích quốc tế quan trọng, có phạm vi áp dụng rộng hơn so với BS 4505. Với các dòng van xả áp Samwoo, việc thiết kế theo chuẩn BS 4504 PN16/PN25 giúp đảm bảo an toàn, độ kín khít và khả năng lắp đặt dễ dàng trong nhiều hệ thống công nghiệp.

Quy cách Valve xả áp từ DN50 đến DN250

Dưới là bảng quy cách thiết bị van xả áp từ thương hiệu Samwoo – Hàn Quốc

Giá Van xả áp SamWoo từ DN50 đến DN250

Thép Vinh Phú chuyên phân phối nhiều dòng van an toàn áp suất còn gọi van xả áp từ thương hiệu Samwoo – Hàn Quốc. Giá van thường giao động theo tỉ giá tiền tệ, từng thời điểm thị trường. Để nhận báo giá tốt nhất cho dự án của bạn, vui lòng liên hệ
