Van Một Chiều Cánh Bướm Samwoo – Hàn Quốc

Mô tả

Van một chiều cánh bướm Samwoo là một trong những thiết bị van công nghiệp quan trọng, được thiết kế nhằm kiểm soát dòng chảy một chiều và ngăn chặn dòng chảy ngược trong hệ thống ống dẫn. Với thiết kế thông minh cùng chất lượng đến từ thương hiệu Samwoo – Hàn Quốc, dòng van này đang được ứng dụng rộng rãi trong các hệ thống PCCC, xử lý nước, HVAC và công nghiệp chế biến.

Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn về nguyên lý hoạt động, ưu điểm, ứng dụng thực tế cũng như cách lựa chọn van một chiều cánh bướm Samwoo phù hợp nhất cho công trình.

Van Một Chiều Cánh Bướm Samwoo Là Gì

Van một chiều wafer Samwoo là loại Water Check Valve công nghiệp cho phép dòng chất lỏng chỉ chảy theo một chiều nhất định, được thiết kế theo dạng wafer (kẹp giữa hai mặt bích). Sản phẩm được sản xuất bởi thương hiệu Samwoo Valve – một nhà sản xuất thiết bị van công nghiệp nổi tiếng đến từ Hàn Quốc.

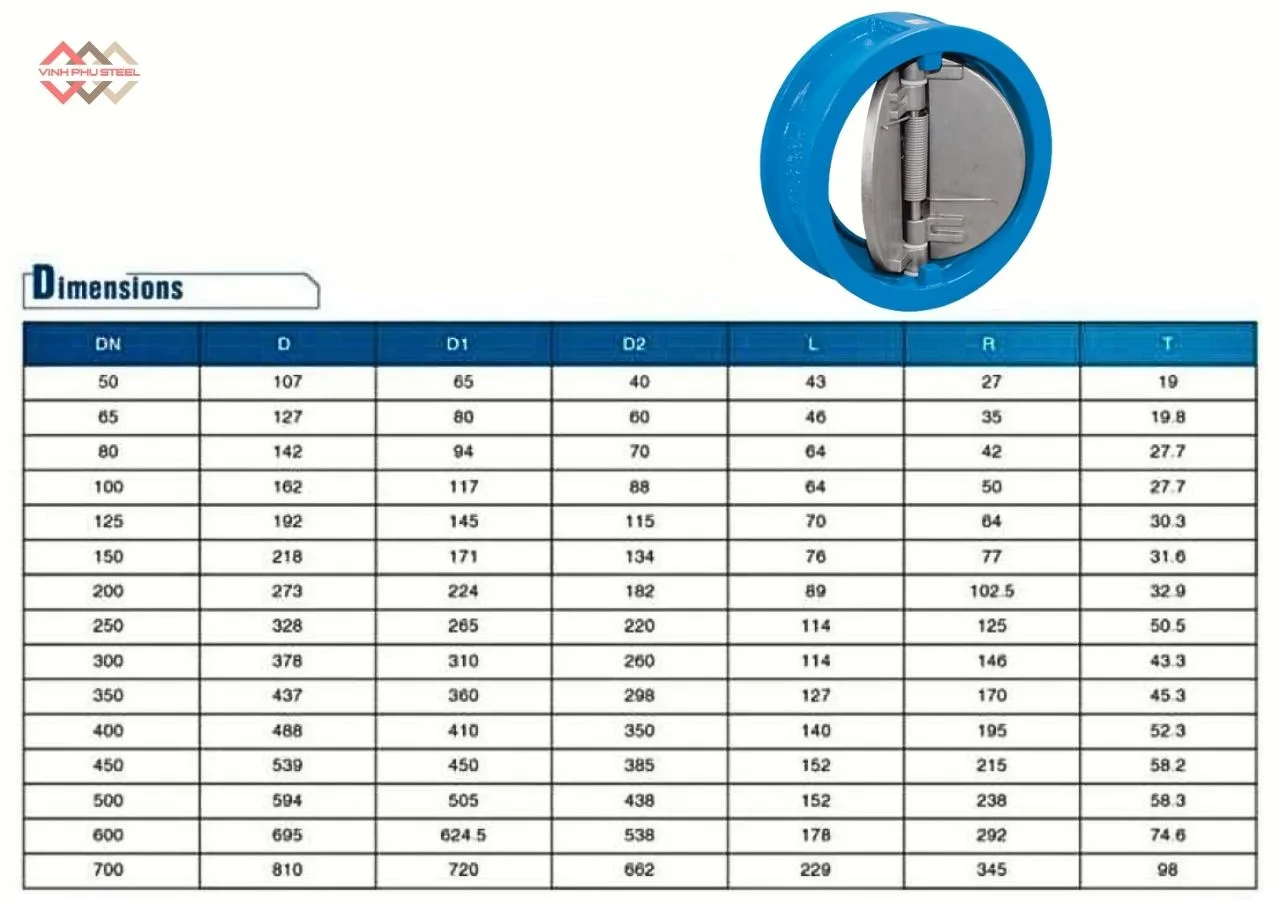

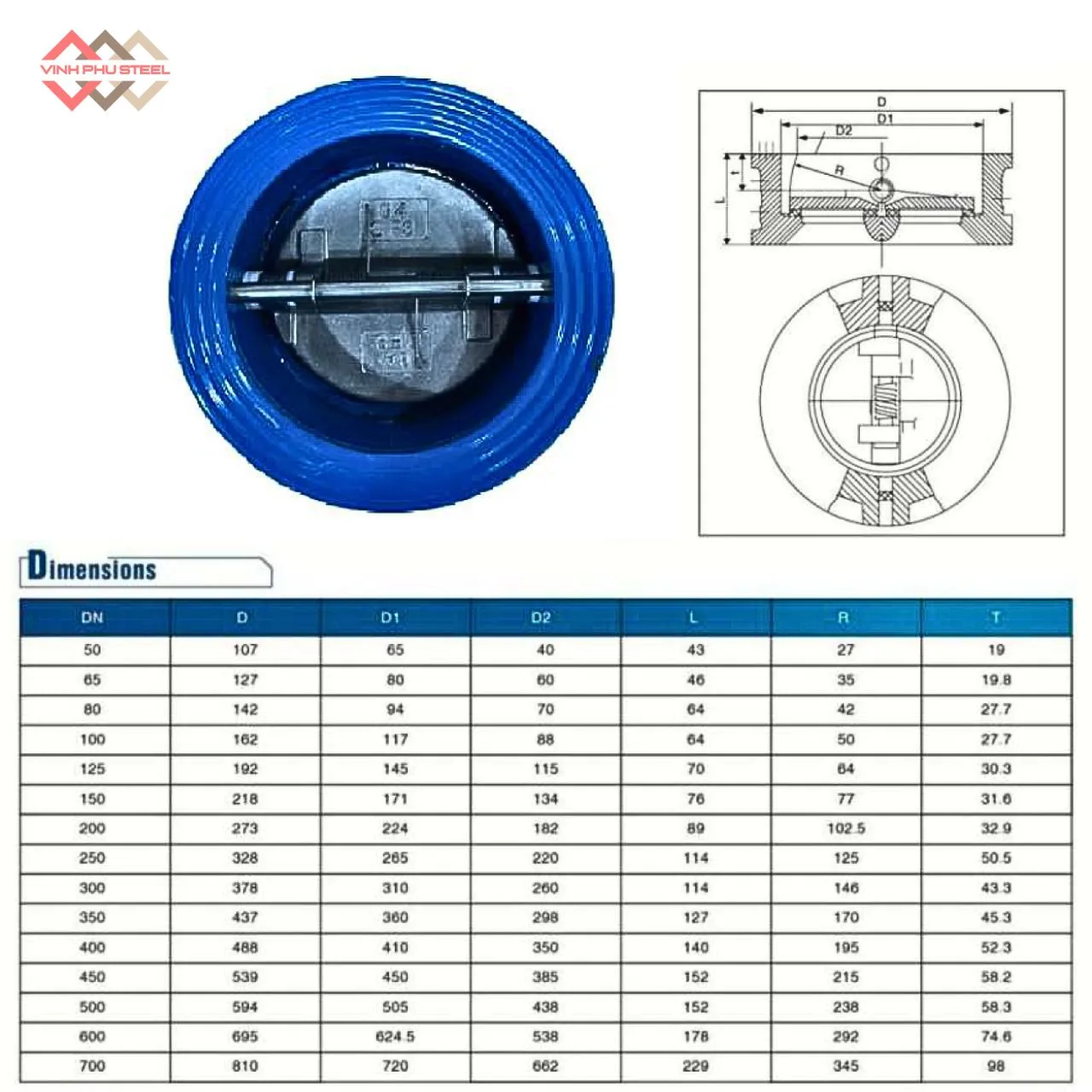

Thông số kỹ thuật van 1 chiều cánh bướm Samwoo

• Thương hiệu: Samwoo – Xuất xứ Hàn Quốc
• Loại van: Water Check Valve
• Dải kích thước: DN50 đến DN700
• Áp suất làm việc: PN16
• Nhiệt độ làm việc:  Dưới 80°C
• Chất liệu thân van: Gang xám (cast iron)
• Chất liệu đĩa van: Gang / Inox
• Chất liệu lò xo: Inox
• Chất liệu gioăng làm kín: EPDM (chống hóa chất, nước), NBR (chịu dầu)
• Kiểu kết nối: Wafer – lắp kẹp giữa hai mặt bích
• Tiêu chuẩn lắp mặt bích tương thích: JIS (Nhật), ANSI (Mỹ), DIN (Đức)
• Môi trường làm việc: Nước sạch, nước thải, dầu, hóa chất nhẹ…
• Lắp đặt được ở nhiều tư thế: Nằm ngang hoặc thẳng đứng (ưu tiên thẳng đứng để hỗ trợ đóng van nhanh hơn)
• Chứng chỉ: Có thể bao gồm CO, CQ, bản vẽ kỹ thuật theo yêu cầu

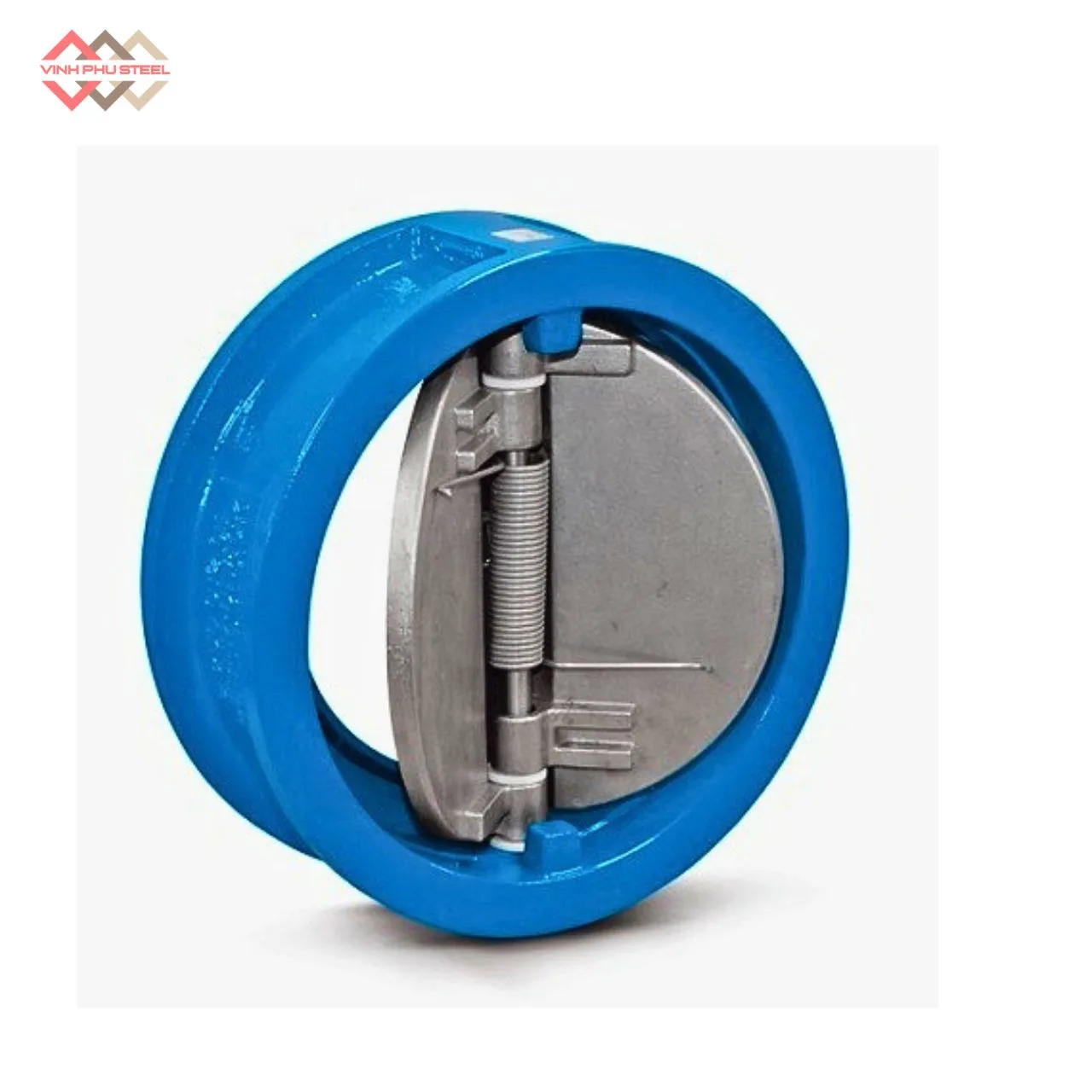

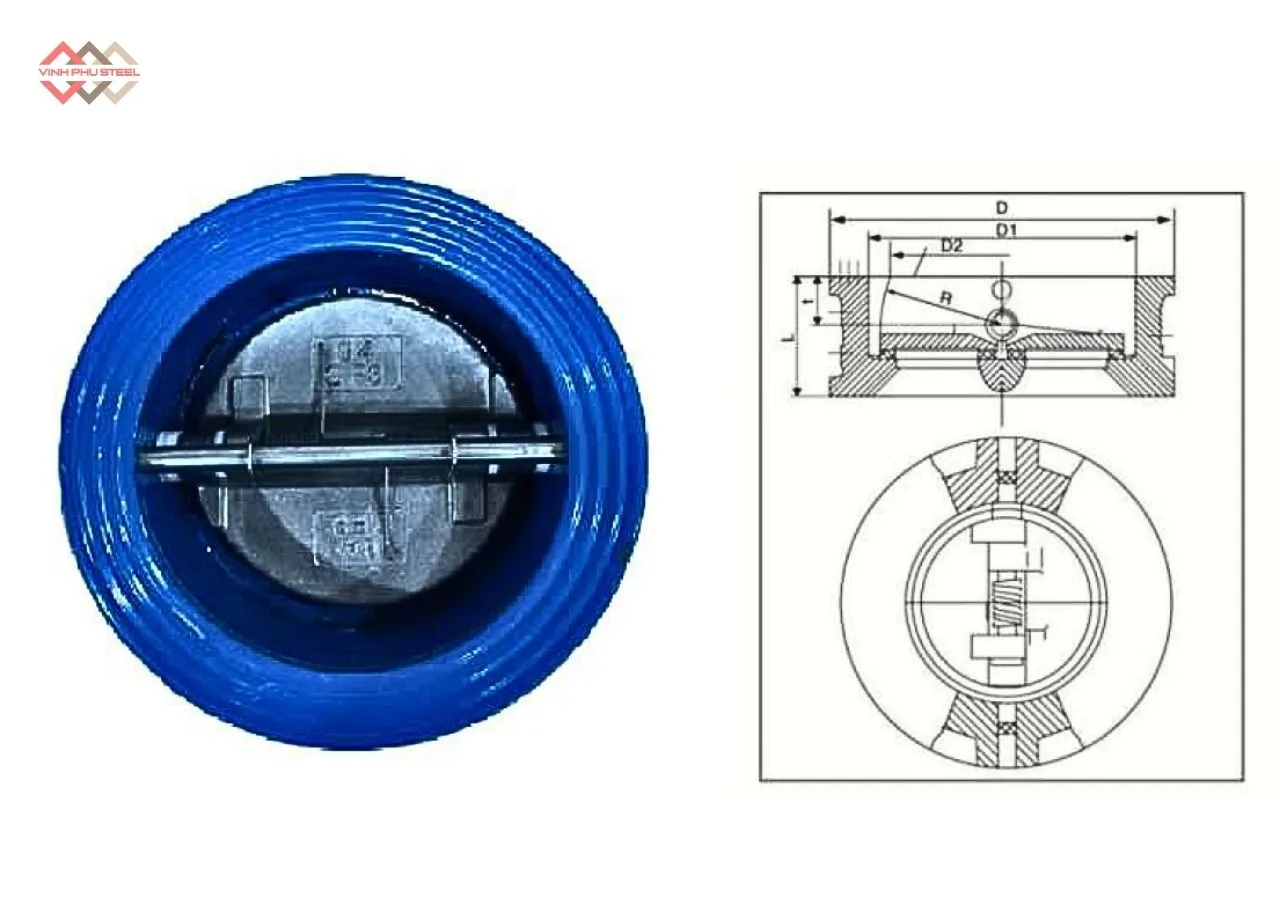

Cấu tạo Van Một Chiều Cánh Bướm Samwoo

Van 1 chiều cánh bướm Samwoo là dòng van thiết kế dạng hai cánh gập như cánh bướm, hoạt động theo nguyên lý tự động đóng/mở bằng áp lực dòng chảy. Van thường được sản xuất theo tiêu chuẩn wafer, lắp kẹp giữa hai mặt bích, phù hợp với nhiều hệ thống công nghiệp và cơ điện.

Cấu tạo của van bao gồm các bộ phận chính sau:

1. Thân van (Body)

• Được chế tạo từ gang cầu, gang xám, inox 304/316 hoặc thép hợp kim.
• Thiết kế dạng tròn, mỏng, theo kiểu wafer, cho phép kẹp giữa hai mặt bích mà không cần chiếm nhiều không gian.
• Thân van thường được sơn phủ epoxy hoặc phủ chống gỉ, giúp bảo vệ van trong môi trường ẩm ướt hoặc hóa chất nhẹ.

2. Hai cánh đĩa van (Dual Plates / Discs)

• Là bộ phận đóng/mở chính, được thiết kế dạng 2 lá van đối xứng, gắn trên trục ở giữa thân van.
• Khi có áp lực dòng chảy thuận chiều, hai cánh sẽ gập vào nhau, cho phép lưu chất đi qua.
• Khi dòng chảy dừng hoặc đảo chiều, hai cánh đóng lại nhờ lực đàn hồi của lò xo và áp suất ngược, ngăn không cho lưu chất chảy ngược.
• Cánh van thường được làm bằng inox đúc, hợp kim thép hoặc chất liệu chống ăn mòn cao.

3. Trục (Shaft / Pin)

• Là trục cố định hai cánh đĩa van, cho phép xoay mở/đóng linh hoạt.
• Trục được đặt ở giữa thân van, đảm bảo lực cân bằng khi hoạt động.

4. Lò xo đàn hồi (Spring)

• Gắn giữa hai cánh van, có chức năng hỗ trợ đóng nhanh ngay khi dòng chảy ngắt.
• Việc tích hợp lò xo giúp giảm hiện tượng búa nước (water hammer) và bảo vệ thiết bị khỏi áp suất đột ngột.

5. Gioăng làm kín (Seal / Gasket)

• Được làm từ cao su EPDM, NBR hoặc Teflon, có tác dụng ngăn rò rỉ chất lỏng khi van đóng.
• Ron được bố trí ở vị trí tiếp xúc giữa đĩa van và thân van, giúp tăng độ kín và đảm bảo hiệu quả vận hành.

Nguyên lý hoạt động của van một chiều cánh bướm Samwoo

Valve 1 chiều cánh bướm Samwoo, còn gọi là dual plate check valve hoặc wafer check valve, hoạt động hoàn toàn tự động dựa trên áp lực dòng chảy trong đường ống, không cần tác động từ tay vận hành hay cơ cấu điều khiển bên ngoài.

1. Khi dòng chảy theo đúng chiều (thuận chiều)

• Khi chất lỏng di chuyển theo chiều cho phép, áp lực dòng chảy sẽ tác động trực tiếp lên đĩa van cánh bướm (gồm 1 hoặc 2 cánh tùy loại swing check hoặc dual plate).
• Áp lực này đủ lớn sẽ đẩy đĩa van mở ra, tạo khoảng trống để dòng chảy đi qua dễ dàng.
• Lúc này, van mở hoàn toàn, cho phép lưu chất tiếp tục lưu thông trong hệ thống mà không gặp cản trở.

2. Khi dòng chảy dừng hoặc chảy ngược

• Khi dòng lưu chất yếu dần hoặc có xu hướng chảy ngược chiều, lực đẩy giảm hoặc đảo chiều.
• Ngay lập tức, đĩa van bị lực lò xo (nếu có) và áp lực ngược ép trở lại vị trí đóng.
• Nhờ cấu tạo bản lề trung tâm, hai cánh đĩa đóng kín khít lại với nhau, chặn hoàn toàn dòng chảy ngược.
• Điều này giúp ngăn hiện tượng búa nước, bảo vệ bơm và thiết bị phía sau, đồng thời duy trì áp suất ổn định cho hệ thống.

Van một chiều cánh bướm Samwoo hoạt động theo nguyên lý tự động đóng mở nhờ chênh lệch áp suất, giúp kiểm soát dòng chảy một chiều hiệu quả. Đây là lựa chọn lý tưởng trong các hệ thống PCCC, HVAC, xử lý nước, cấp thoát nước và công nghiệp hóa chất, nhờ khả năng đóng mở nhanh, không gây rung giật và hạn chế rò rỉ.

Ưu điểm của van một chiều cánh bướm Samwoo

Van 1 chiều cánh bướm Samwoo là lựa chọn phổ biến trong nhiều hệ thống công nghiệp nhờ thiết kế tối ưu, vận hành ổn định và độ bền cao. Dưới đây là những ưu điểm nổi bật của dòng van này:

1. Thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt

Van một chiều cánh bướm Samwoo được thiết kế theo kiểu wafer – kẹp giữa hai mặt bích, có độ mỏng và trọng lượng nhẹ hơn nhiều so với các loại van một chiều lắp bích truyền thống. Điều này giúp giảm tải cho hệ thống đường ống, đặc biệt phù hợp với không gian hạn chế trong các nhà máy, trạm bơm, hệ thống PCCC.

2. Vận hành tự động, không cần điều khiển

Van hoạt động dựa vào chênh lệch áp suất của dòng chảy, giúp mở/đóng hoàn toàn tự động, không cần dùng điện, khí nén hay điều khiển tay. Điều này giảm chi phí vận hành và bảo trì, đồng thời đảm bảo an toàn trong suốt quá trình sử dụng.

3. Đóng nhanh, ngăn dòng chảy ngược hiệu quả

Nhờ tích hợp lò xo đàn hồi ở giữa hai cánh van, van có khả năng đóng nhanh chóng khi dòng chảy dừng, ngăn hiện tượng chảy ngược gây hư hại cho máy bơm và thiết bị. Tốc độ đóng nhanh còn giúp hạn chế hiện tượng búa nước (water hammer) trong hệ thống.

4. Chất liệu bền bỉ, chống ăn mòn tốt

Van Samwoo được sản xuất từ các chất liệu như gang cầu, inox 304, inox 316 hoặc thép hợp kim, cho khả năng chịu nhiệt, chịu áp và chống ăn mòn cao. Đặc biệt phù hợp cho các môi trường như nước thải, hóa chất, v.v.

5. Gioăng làm kín chất lượng cao, chống rò rỉ

Van sử dụng gioăng cao su EPDM, NBR hoặc Teflon, đảm bảo độ kín tuyệt đối, không rò rỉ lưu chất, từ đó tăng hiệu quả làm việc của toàn hệ thống và kéo dài tuổi thọ thiết bị.

6. Ứng dụng đa dạng trong nhiều ngành công nghiệp

Sản phẩm được sử dụng rộng rãi trong các hệ thống:

• Cấp thoát nước, hệ thống PCCC, HVAC
• Nhà máy xử lý nước thải, hóa chất, thực phẩm, dược phẩm

Ứng dụng của van một chiều cánh bướm Samwoo

Van 1 chiều cánh bướm Samwoo được thiết kế để ngăn dòng chảy ngược, bảo vệ thiết bị trong hệ thống đường ống và đảm bảo dòng lưu chất luôn di chuyển đúng chiều. Với thiết kế nhỏ gọn, khả năng đóng/mở nhanh và vật liệu bền bỉ, van được ứng dụng rộng rãi trong nhiều ngành công nghiệp và lĩnh vực hạ tầng kỹ thuật như:

1. Hệ thống cấp thoát nước

Van được lắp đặt tại các tuyến ống cấp nước sinh hoạt, nước sản xuất và thoát nước công nghiệp. Van giúp ngăn hiện tượng nước chảy ngược, bảo vệ máy bơm và các thiết bị phía sau.

2. Hệ thống PCCC (phòng cháy chữa cháy)

Van một chiều cánh bướm Samwoo là thiết bị không thể thiếu trong các trạm bơm chữa cháy, hệ thống sprinkler và hệ thống cấp nước cứu hỏa. Van giữ áp lực ổn định, ngăn dòng chảy ngược và giúp hệ thống sẵn sàng hoạt động khi có sự cố.

3. Hệ thống HVAC (điều hòa thông gió)

Van thường được sử dụng trong các tuyến ống nước nóng, nước lạnh, nước giải nhiệt trong các tòa nhà, nhà máy hoặc trung tâm thương mại. Van đảm bảo dòng nước tuần hoàn đúng chiều, không gây áp lực ngược lên thiết bị như bơm hoặc bộ trao đổi nhiệt.

4. Nhà máy xử lý nước thải và hóa chất

Nhờ khả năng chống ăn mòn và thiết kế đóng kín, van được sử dụng trong các hệ thống xử lý nước thải, bể chứa hóa chất hoặc các tuyến ống có lưu chất có tính ăn mòn.

5. Nhà máy nhiệt điện, công nghiệp thực phẩm, dầu khí

Van một chiều cánh bướm Samwoo có khả năng làm việc ổn định trong môi trường áp lực cao, nhiệt độ lớn, phù hợp cho các tuyến ống dẫn, dầu, nước sôi trong nhà máy công nghiệp, dây chuyền sản xuất thực phẩm hoặc lĩnh vực năng lượng.

Cách lắp đặt van một chiều cánh bướm Samwoo

Van 1 chiều cánh bướm Samwoo được thiết kế kiểu wafer, cho phép kẹp trực tiếp giữa hai mặt bích trên đường ống, dễ lắp đặt và không chiếm nhiều không gian. Tuy nhiên, để đảm bảo van hoạt động hiệu quả, đóng kín hoàn toàn và kéo dài tuổi thọ, cần tuân thủ đúng quy trình lắp đặt như sau:

1. Chuẩn bị trước khi lắp đặt

• Kiểm tra sản phẩm:

Trước khi lắp đặt, cần kiểm tra tình trạng thân van, đĩa van, gioăng làm kín, đảm bảo không có hư hỏng, biến dạng do va chạm khi vận chuyển.

• Vệ sinh đường ống:

Làm sạch bề mặt tiếp xúc của mặt bích, loại bỏ bụi bẩn, mạt kim loại hoặc dầu mỡ có thể ảnh hưởng đến độ kín của van.

• Kiểm tra hướng dòng chảy:

Van chỉ cho dòng lưu chất đi theo một chiều. Do đó, cần lắp đặt đúng theo mũi tên chỉ hướng dòng chảy được đúc sẵn trên thân van.

2. Lắp đặt van lên đường ống

• Đặt van giữa hai mặt bích:

Đặt van một chiều cánh bướm Samwoo vào đúng vị trí giữa hai mặt bích của đường ống. Canh chỉnh sao cho đĩa van nằm theo phương đứng hoặc phương ngang, tránh đặt nghiêng lệch.

• Căn chỉnh vị trí chính xác:

Đảm bảo van được căn giữa hoàn toàn với đường ống. Nếu van bị lệch tâm, đĩa van có thể va chạm với thành ống khi mở, gây kẹt hoặc hư hỏng.

• Siết bulong đều lực:

Lắp và siết chặt các bulong mặt bích đối xứng theo hình dấu “+” hoặc “ngôi sao”. Không siết lệch một bên vì sẽ làm biến dạng thân van và ảnh hưởng đến ron làm kín.

3. Lưu ý trong quá trình lắp đặt

• Không sử dụng keo dán, vật liệu bịt kín không phù hợp:

Van wafer đã có ron làm kín chuyên dụng. Việc sử dụng keo hoặc cao su thừa có thể làm kẹt đĩa van.

• Không lắp van quá gần co, cút hoặc thiết bị tạo dòng xoáy:

Cần đảm bảo khoảng cách tối thiểu từ van đến các phụ kiện đầu vào/đầu ra để dòng chảy ổn định khi tác động lên đĩa van.

• Lắp theo chiều đứng (ưu tiên):

Trường hợp lắp đứng, hướng dòng chảy từ dưới lên trên là phù hợp nhất để tận dụng trọng lực hỗ trợ đóng van.

4. Kiểm tra sau lắp đặt

• Sau khi lắp xong, tiến hành thử áp lực đường ống và kiểm tra rò rỉ tại vị trí mặt bích.
• Cho vận hành thử hệ thống để đảm bảo van mở và đóng đúng chức năng, không bị kẹt hay rung đĩa.

Tóm lại

Việc lắp đặt đúng kỹ thuật van một chiều cánh bướm Samwoo sẽ đảm bảo van hoạt động ổn định, đóng kín hiệu quả và kéo dài tuổi thọ thiết bị. Đây là yếu tố quan trọng để hệ thống vận hành an toàn, đặc biệt trong các ứng dụng như hệ thống PCCC, cấp thoát nước, HVAC và xử lý nước thải.

Phân loại Van Một Chiều Cánh Bướm Samwoo

Valve 1 chiều cánh bướm Samwoo thường được phân dựa trên 2 tiêu chí chất liệu và đường kính.

Phân loại theo vật liệu

Van một chiều cánh bướm Samwoo được phân chia theo chất liệu thân van nhằm đáp ứng từng điều kiện làm việc khác nhau:

• Van một chiều cánh bướm thân gang Samwoo
  Sử dụng gang cầu hoặc gang xám, phù hợp với hệ thống nước, PCCC, giá thành hợp lý.
• Van một chiều cánh bướm thân inox Samwoo
  Làm từ inox 304 hoặc inox 316, chuyên dùng cho môi trường có tính ăn mòn như nước biển, hóa chất nhẹ, thực phẩm.
• Van một chiều cánh bướm thân thép Samwoo
  Chế tạo từ thép carbon hoặc thép hợp kim, dùng cho môi trường nhiệt độ và áp suất cao như hơi nóng, dầu nóng, công nghiệp nặng.

Phân loại theo kích thước đường kính (DN)

Tùy vào quy mô hệ thống, van được chia theo đường kính danh nghĩa:

• DN50 – DN100:
  Kích thước nhỏ, thích hợp cho hệ thống cấp thoát nước dân dụng, tòa nhà, công trình quy mô vừa và nhỏ.
• DN150 – DN700:
  Dùng trong các nhà máy, xí nghiệp, hệ thống công nghiệp lớn cần lưu lượng cao và ổn định.

Giá Van 1 Chiều Cánh Bướm Samwoo

Bảng giá van một chiều cánh bướm Samwoo được chúng tôi cập nhật mới nhất

Lưu ý:

• Giá phụ thuộc tùy vào chất liệu Van..
• Có chiết khấu hấp dẫn cho đại lý và công trình số lượng lớn.
• Vui lòng liên hệ để nhận báo giá chính xác theo chất liệu và số lượng.

Hotline: 0933 710 789
