Van cổng ty chìm Samwoo – Valve Samwoo Hàn Quốc

Mô tả

Van cổng ty chìm Samwoo là một trong những sản phẩm tiêu biểu của Valve Samwoo Hàn Quốc. Nhờ chất lượng ổn định, khả năng vận hành hiệu quả và độ bền vượt trội, trở thành lựa chọn tin cậy của các nhà thầu và kỹ sư trong nhiều công trình.

Sản xuất trên dây chuyền hiện đại, van ty chìm Samwoo được thiết kế đặc biệt: khi đóng/mở, ty van không dịch chuyển lên xuống bên ngoài mà hoạt động bên trong thân van, giúp tiết kiệm không gian lắp đặt, đồng thời bảo vệ ty van khỏi bụi bẩn và va đập. Nhờ đó, sản phẩm đáp ứng tốt các yêu cầu khắt khe của hệ thống cấp thoát nước, phòng cháy chữa cháy (PCCC), cũng như nhiều ứng dụng công nghiệp.

Van cổng ty chìm Samwoo là gì

Van cổng ty chìm Samwoo là dòng van công nghiệp chất lượng cao, được thiết kế để đóng mở và điều tiết dòng chảy trong hệ thống đường ống một cách an toàn và hiệu quả với cơ chế ty chìm.

Sản phẩm được sản xuất bởi Samwoo – thương hiệu van uy tín của Hàn Quốc, đáp ứng các tiêu chuẩn quốc tế khắt khe về độ bền, độ kín khít và khả năng vận hành ổn định. Nhờ vậy, van cổng ty chìm Samwoo luôn đảm bảo hiệu suất làm việc ổn định, tuổi thọ lâu dài và chi phí bảo trì thấp, phù hợp với nhiều hệ thống như cấp thoát nước, PCCC, công nghiệp và hạ tầng kỹ thuật.

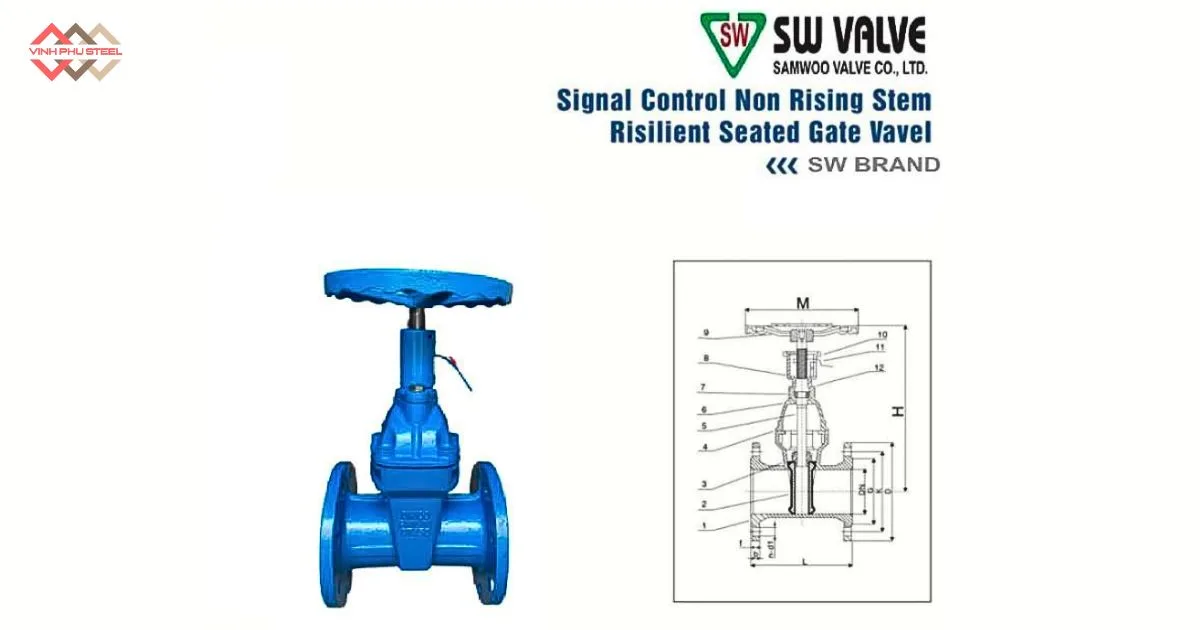

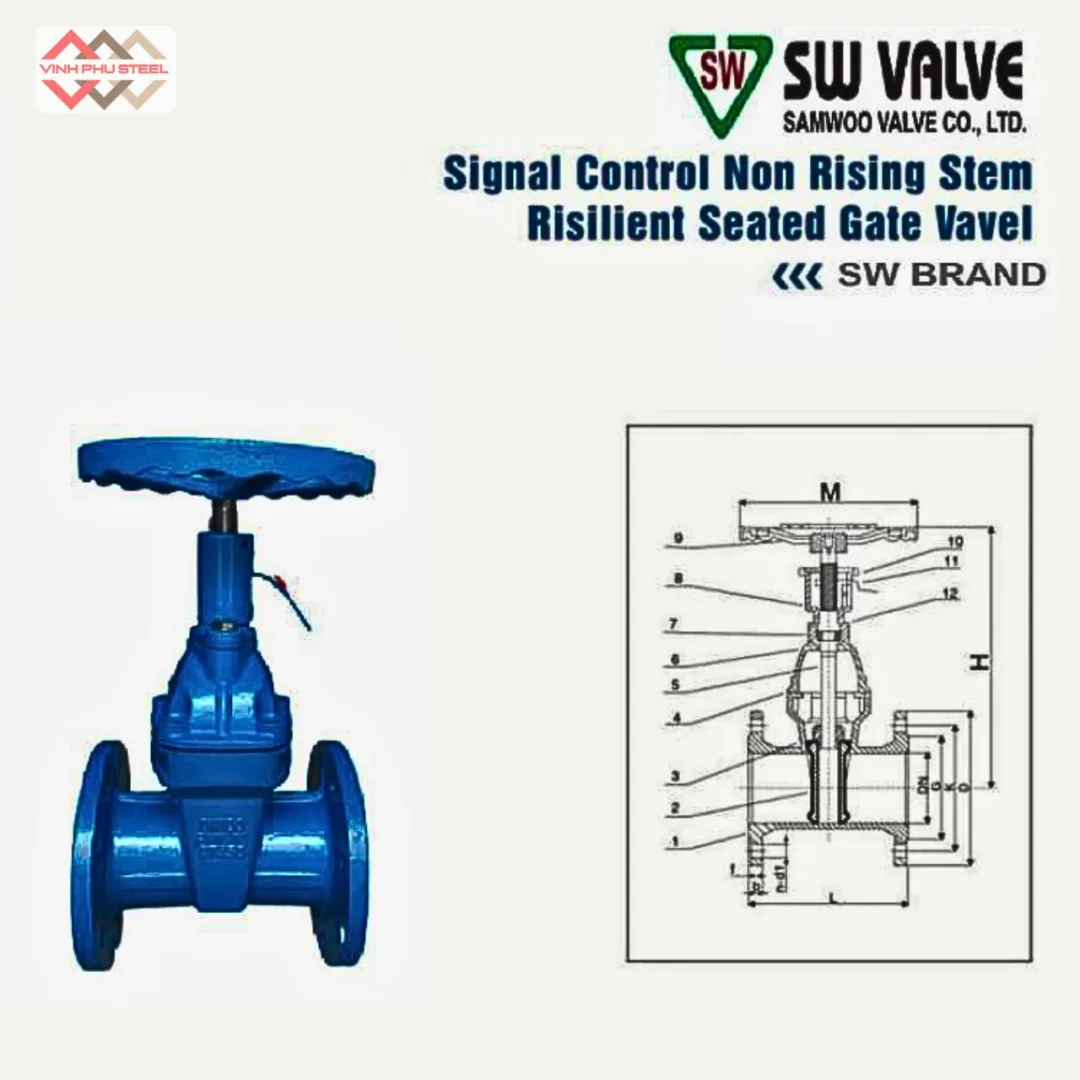

Cấu tạo van cổng ty chìm Samwoo

Valve cổng ty chìm Samwoo được thiết kế chắc chắn, gồm nhiều bộ phận chính, đảm bảo khả năng vận hành ổn định và độ bền cao:

1. Thân van (Body)

   • Đúc từ gang cầu (ductile iron) hoặc thép chất lượng cao.
   • Bên trong được phủ sơn epoxy chống ăn mòn, tăng tuổi thọ khi làm việc trong môi trường nước sạch, nước thải hay hóa chất nhẹ.

2. Nắp van (Bonnet)

   • Được bắt chặt với thân van bằng bulong, tạo độ kín khít cao.
   • Có gioăng làm kín chống rò rỉ trong quá trình vận hành.

3. Ty van chìm (Non Rising Stem – NRS Stem)

   • Là trục điều khiển đóng/mở van, nhưng không dịch chuyển lên xuống ra ngoài.
   • Thiết kế chìm bên trong thân giúp tiết kiệm không gian lắp đặt và bảo vệ ty khỏi bụi bẩn, va chạm.

4. Cánh van (Gate/Disc)

   • Là bộ phận chính điều tiết dòng chảy.
   • Thường bọc cao su EPDM cao cấp, đảm bảo đóng kín tuyệt đối và chống ăn mòn.

5. Vòng làm kín (Seat Ring)

   • Được chế tạo từ thép không gỉ hoặc đồng thau, kết hợp cùng cánh van giúp tạo độ kín cao, tránh rò rỉ.

6. Bulong, ốc vít và vòng đệm

   • Được mạ kẽm hoặc inox để chống gỉ sét, gia tăng độ bền cơ học.

7. Bánh tay quay (Handwheel) hoặc hộp số (Gearbox)

   • Dùng để thao tác đóng/mở van thủ công.
   • Có thể kết hợp bộ truyền động điện hoặc khí nén trong các hệ thống tự động.

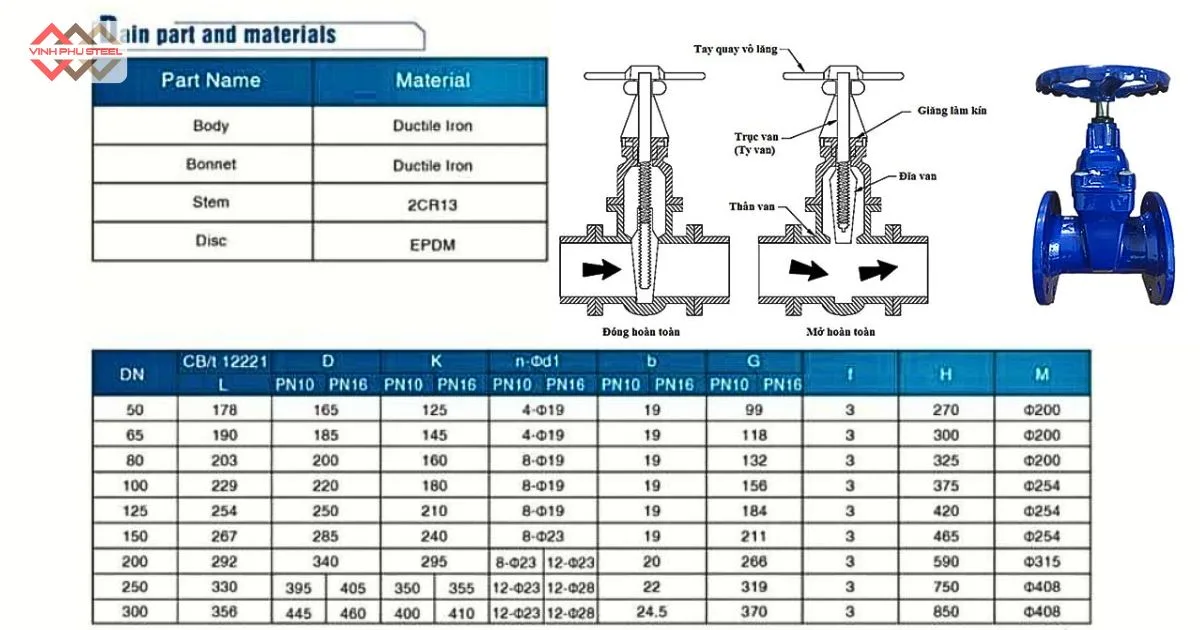

Thông số kỹ thuật Valve cổng ty chìm Samwoo

• Thương hiệu: Samwoo
• Xuất xứ: Hàn Quốc
• Kích thước (DN): từ DN50 đến DN300 (có thể lớn hơn theo yêu cầu dự án)
• Kết nối: Mặt bích tiêu chuẩn JIS 10K, BS, DIN hoặc ANSI
• Vật liệu thân van: Gang
• Cánh van (Disc): Gang cầu bọc cao su EPDM chất lượng cao
• Nắp van (Bonnet): Gang cầu, liên kết bulong, phủ Epoxy tăng độ bền
• Gioăng làm kín: Cao su NBR hoặc EPDM, đảm bảo độ kín khít tuyệt đối
• Nhiệt độ làm việc: 0 – 200°C
• Áp lực làm việc (PN): PN16 (16 bar)
• Môi trường sử dụng: Hệ thống cấp thoát nước, nước thải, PCCC, HVAC, công nghiệp
• Hình thức vận hành: Tay quay (Handwheel), Hộp số (Gearbox), hoặc truyền động điện/khí nén tùy chọn
• Tiêu chuẩn áp dụng: ISO, KSB, JIS, BS, DIN

Nguyên lý hoạt động của van cổng ty chìm Samwoo

Valve cổng ty chìm Samwoo (Non Rising Stem Gate Valve) hoạt động dựa trên cơ chế đóng/mở cánh van theo phương vuông góc với dòng chảy:

• Khi xoay tay quay (hoặc hộp số, bộ truyền động), lực sẽ truyền xuống ty van.
• Ty van không dịch chuyển lên xuống ra ngoài thân van (như loại ty nổi) mà chuyển động xoay bên trong, trực tiếp tác động vào đĩa van (cánh van).
• Đĩa van di chuyển theo phương thẳng đứng trong thân van:
  • Đóng van: Đĩa van hạ xuống, ép chặt vào gioăng cao su EPDM/NBR ở ghế van, ngăn dòng chảy hoàn toàn.
  • Mở van: Đĩa van nâng lên hoàn toàn, tạo đường thông suốt, giúp dòng chảy đi qua với trở lực rất nhỏ.
• Do ty van được đặt chìm bên trong thân, toàn bộ quá trình đóng/mở đều gọn trong cấu trúc van. Giúp tiết kiệm không gian, bảo vệ ty van khỏi va đập, bụi bẩn và ăn mòn.

Hướng dẫn lắp đặt van cổng ty chìm Samwoo và lưu ý

Để van cổng ty chìm Samwoo hoạt động bền bỉ và hiệu quả, cần tuân thủ đúng quy trình lắp đặt:

1. Chuẩn bị trước khi lắp đặt

• Kiểm tra thông số kỹ thuật (DN, PN, vật liệu) để đảm bảo phù hợp với hệ thống.
• Vệ sinh sạch đường ống, loại bỏ bụi bẩn, rỉ sét, vật cứng có thể làm hỏng cánh van.
• Kiểm tra gioăng cao su, mặt bích và bulong, đảm bảo không bị rách, sứt mẻ.

2. Vị trí và hướng lắp đặt

• Van thường được lắp theo phương ngang, trục van thẳng đứng, tay quay hướng lên trên.
• Có thể lắp theo phương đứng trong một số trường hợp, nhưng cần đảm bảo thuận tiện vận hành.
• Hướng mũi tên trên thân van phải trùng với hướng dòng chảy trong hệ thống.

3. Quy trình lắp đặt

• Đặt van vào đúng vị trí giữa 2 mặt bích.
• Lắp gioăng làm kín vào giữa van và mặt bích.
• Siết bulong đối xứng theo hình sao, siết đều lực để tránh cong vênh và rò rỉ.
• Đảm bảo khoảng cách đủ rộng để thao tác tay quay hoặc bảo dưỡng sau này.

4. Kiểm tra sau lắp đặt

• Mở và đóng van vài lần để chắc chắn hoạt động trơn tru.
• Thử áp lực đường ống, quan sát xem có hiện tượng rò rỉ tại mặt bích hay không.
• Đảm bảo tay quay hoặc hộp số vận hành nhẹ nhàng, không kẹt cứng.

Lưu ý khi lắp đặt van cổng ty chìm Samwoo:

• Không dùng lực quá mạnh để siết bulong, dễ làm hỏng gioăng.
• Không lắp van ở nơi có nguy cơ ngập nước hoặc hóa chất ăn mòn mà không có biện pháp bảo vệ.
• Nên bảo dưỡng định kỳ, tra mỡ vào bộ truyền động để tăng tuổi thọ.

Lỗi thường gặp ở Valve cổng ty chìm Samwoo và cách khắc phục

Trong quá trình vận hành, van cổng ty chìm Samwoo đôi khi gặp một số sự cố. Nắm rõ nguyên nhân và cách xử lý sẽ giúp kéo dài tuổi thọ sản phẩm.

1. Van bị rò rỉ tại vị trí kết nối

• Nguyên nhân: Gioăng làm kín bị hư hỏng, siết bulong không đều hoặc lắp sai mặt bích.
• Khắc phục: Thay gioăng mới, kiểm tra lại độ phẳng mặt bích và siết bulong theo hình sao với lực cân đối.

2. Van đóng không kín, dòng chảy vẫn rò rỉ

• Nguyên nhân: Cặn bẩn, dị vật bám vào cánh van hoặc cánh van bị mòn.
• Khắc phục: Tháo van vệ sinh, loại bỏ tạp chất; nếu cánh van bị hỏng cần thay thế bằng phụ kiện chính hãng Samwoo.

3. Tay quay nặng, khó vận hành

• Nguyên nhân: Bụi bẩn, gỉ sét bám vào trục ty chìm bên trong; thiếu bôi trơn.
• Khắc phục: Vệ sinh định kỳ, bôi mỡ chuyên dụng cho bộ truyền động, kiểm tra trục ty và hộp số.

4. Van bị kẹt không mở/đóng được

• Nguyên nhân: Áp lực đường ống quá cao, lắp sai hướng dòng chảy hoặc van ít được vận hành dẫn đến kẹt cứng.
• Khắc phục: Giảm áp lực về mức phù hợp, kiểm tra lại hướng lắp đặt, thường xuyên vận hành thử để tránh kẹt.

5. Van nhanh hư hỏng trong môi trường khắc nghiệt

• Nguyên nhân: Lắp đặt ở nơi ngập nước, nhiều hóa chất ăn mòn, không có biện pháp bảo vệ.
• Khắc phục: Sử dụng lớp phủ bảo vệ, chọn van vật liệu phù hợp hoặc lắp đặt trong tủ kỹ thuật để tránh tiếp xúc trực tiếp.

Chia sẻ kinh nghiệm:

• Luôn sử dụng van cổng ty chìm Samwoo chính hãng để đảm bảo chất lượng.
• Thực hiện bảo dưỡng định kỳ 3 – 6 tháng/lần.
• Ghi chép lịch sử vận hành để dễ dàng phát hiện sớm các sự cố.

Ưu điểm nổi bật của van cổng ty chìm SW

Van cổng ty chìm SW là dòng van được sử dụng rất nhiều trong những công trình hiện nay, nhờ vào uy tín và tiêu chuẩn chất lượng chặt chẽ thương hiệu xứ Hàn. Những ưu điểm nổi bật nhất có thể kể đến gồm:

1. Tiết kiệm không gian lắp đặt
   • Ty van không trồi lên khi vận hành, phù hợp lắp ở nơi có trần thấp hoặc không gian hạn chế.
2. Khả năng làm kín tuyệt đối
   • Sử dụng gioăng cao su chất lượng cao, đảm bảo đóng kín, hạn chế rò rỉ kể cả khi làm việc ở áp suất cao.
3. Độ bền vượt trội
   • Thân van chế tạo từ gang cầu phủ epoxy chống ăn mòn, giúp van hoạt động bền bỉ trong nhiều môi trường khác nhau như cấp thoát nước, PCCC, công nghiệp.
4. Vận hành dễ dàng, ổn định
   • Cơ chế đóng/mở mượt mà, không gây rung lắc; tay quay nhẹ, ít tốn lực.
5. An toàn trong môi trường khắc nghiệt
   • Ty chìm được bảo vệ bên trong, tránh bụi bẩn, va đập, gỉ sét, giúp tăng tuổi thọ sản phẩm.
6. Ứng dụng đa dạng
   • Được sử dụng rộng rãi trong hệ thống cấp thoát nước, trạm bơm, nhà máy xử lý nước thải, hệ thống PCCC và nhiều ngành công nghiệp.
7. Giá thành cạnh tranh
   • So với nhiều thương hiệu khác, van cổng ty chìm Samwoo có mức giá hợp lý, phù hợp với cả dự án lớn lẫn nhỏ.

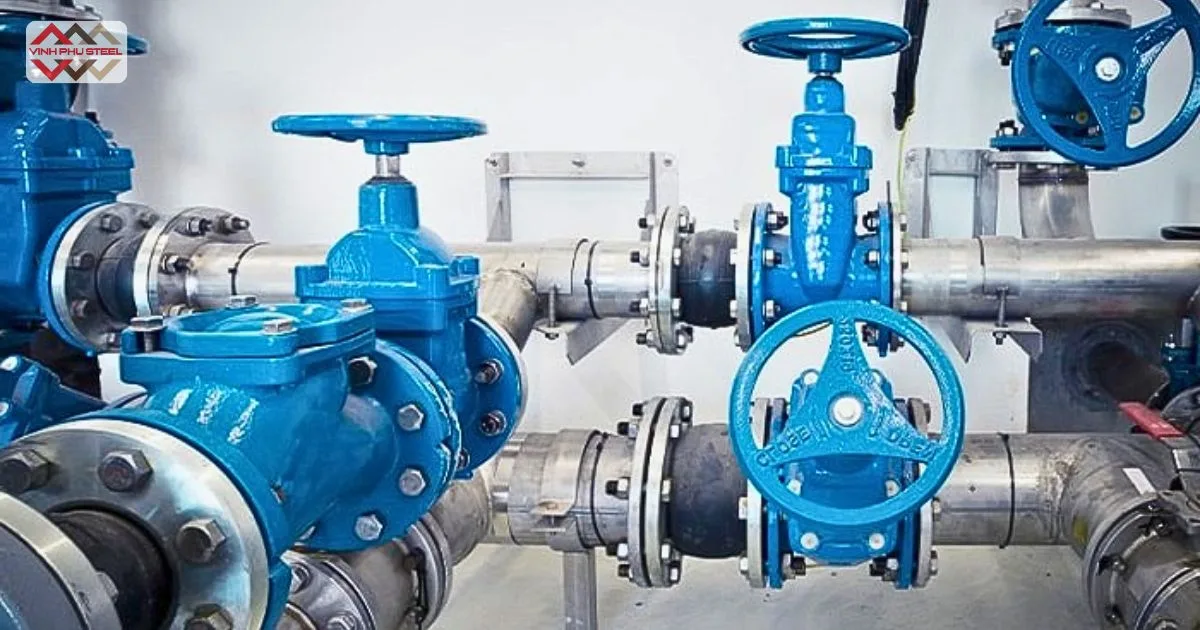

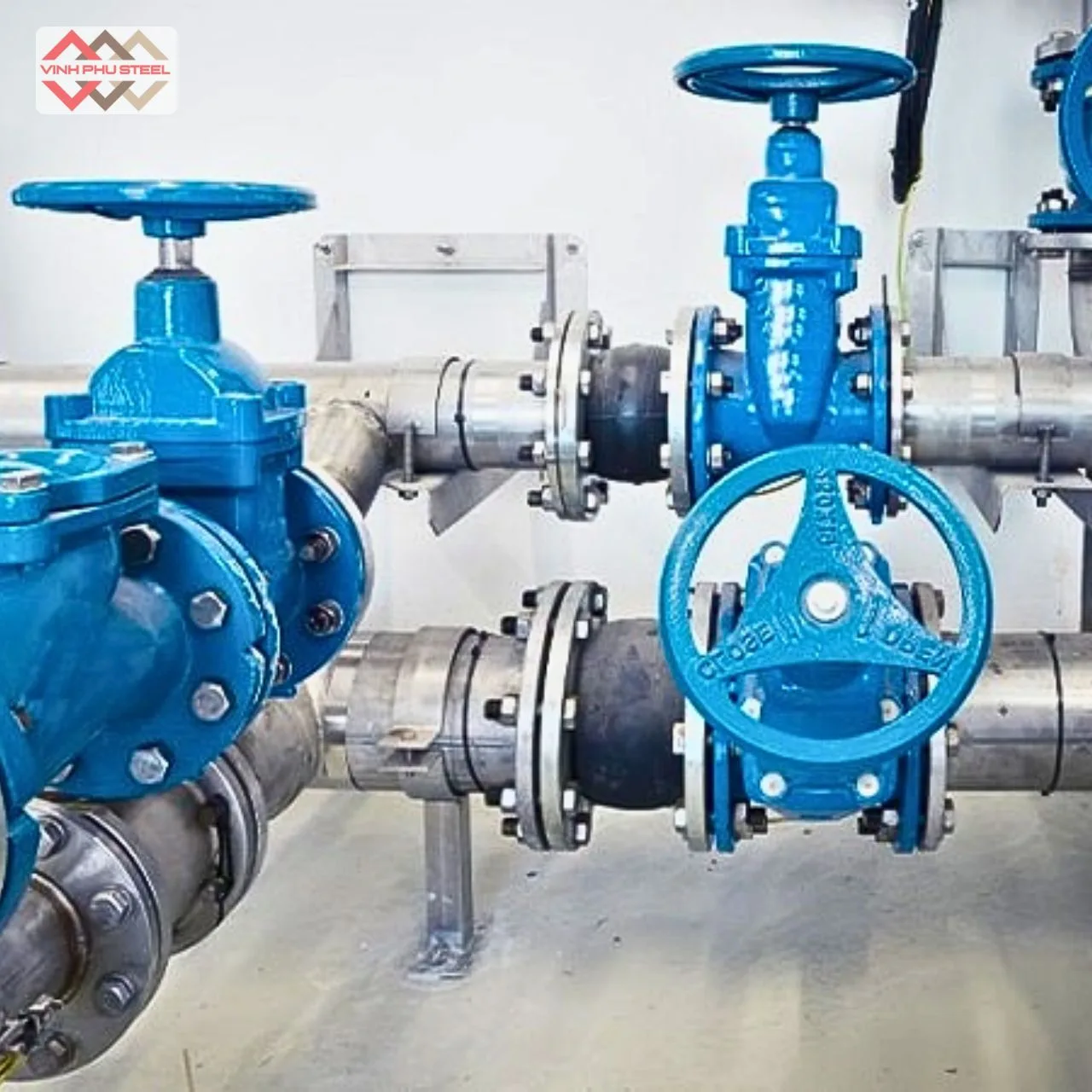

Ứng dụng của van cổng ty chìm Samwoo

Với những ưu điểm nổi trội trên, van cổng ty chìm SW được sử dụng rất phổ biến trong các công trình sau:

1. Hệ thống cấp thoát nước đô thị và công trình hạ tầng

Van được lắp đặt tại các tuyến ống chính để đóng/mở và ngắt dòng chảy, đảm bảo hệ thống vận hành ổn định. Chúng thường xuất hiện trong các dự án cấp thoát nước, công trình xử lý nước sạch, nước thải, và đường ống ngầm của thành phố.

2. Hệ thống phòng cháy chữa cháy (PCCC)

Trong lĩnh vực PCCC, van cổng ty chìm Samwoo đóng vai trò quan trọng trong việc kiểm soát nguồn nước cấp cho hệ thống sprinkler, trụ cứu hỏa, trạm bơm PCCC. Tính năng vận hành êm, độ kín khít cao giúp đảm bảo sự sẵn sàng của hệ thống trong các tình huống khẩn cấp.

3. Công trình dân dụng, tòa nhà và khu công nghiệp

Van được sử dụng phổ biến trong các tòa nhà cao tầng, chung cư, khu đô thị, nhà máy, xí nghiệp để kiểm soát đường ống cấp thoát nước. Nhờ thiết kế ty chìm gọn gàng, sản phẩm phù hợp cho các khu vực có không gian hạn chế.

4. Nhà máy thủy điện nhỏ và vừa

Trong hệ thống thủy điện, đặc biệt là các nhà máy quy mô nhỏ và vừa, van cổng ty chìm Samwoo được dùng để kiểm soát lưu lượng nước trong đường ống dẫn, góp phần đảm bảo hoạt động ổn định và an toàn cho hệ thống.

5. Nuôi trồng thủy hải sản

Trong lĩnh vực nuôi trồng thủy sản, van giúp điều tiết nguồn nước cấp, thoát nước ao hồ, bể nuôi. Nhờ khả năng chống ăn mòn tốt và độ bền cao, sản phẩm hoạt động hiệu quả ngay cả trong môi trường nước lợ hay mặn.

6. Thủy lợi và nông nghiệp

Van cổng ty chìm Samwoo được ứng dụng rộng rãi trong hệ thống tưới tiêu nông nghiệp, kênh mương thủy lợi, đảm bảo lưu lượng nước ổn định cho sản xuất. Sự linh hoạt và khả năng vận hành bền bỉ giúp giảm chi phí bảo dưỡng, tăng hiệu quả sử dụng.

Van cổng ty chìm Samwoo làm từ vật liệu gì

Van cổng ty chìm Samwoo được đánh giá cao nhờ thiết kế thông minh mà còn ở chất lượng vật liệu cấu tạo. Giúp đảm bảo độ bền và khả năng vận hành ổn định trong nhiều môi trường khác nhau. Các thành phần chính gồm:

Thân và nắp van bằng gang

• Được chế tạo từ gang đúc chất lượng cao – loại vật liệu phổ biến nhờ giá thành kinh tế, độ bền cơ học tốt và khả năng chịu mài mòn.
• Gang còn có ưu điểm hấp thụ rung chấn và tiếng ồn, rất phù hợp cho các van kích thước lớn trong hệ thống cấp thoát nước hoặc công nghiệp.

Đệm kín EPDM

• Sử dụng gioăng EPDM với độ kín khít cao, đảm bảo không rò rỉ trong quá trình vận hành.
• Có khả năng chống ăn mòn bởi axit và bazơ loãng ở nhiệt độ trung bình, giúp kéo dài tuổi thọ sản phẩm.
• EPDM là lựa chọn tối ưu vừa đảm bảo hiệu năng vừa giúp hạ giá thành sản phẩm.

Lớp sơn phủ Epoxy

• Toàn bộ thân van được phủ sơn Epoxy dày, có độ bám dính tốt, chống oxy hóa và chống ăn mòn hiệu quả.
• Bề mặt sơn nhẵn, dễ vệ sinh, giữ màu xanh đặc trưng bền đẹp theo thời gian.
• Ngoài yếu tố bảo vệ, lớp phủ này còn tăng tính thẩm mỹ, giúp van phù hợp trong nhiều công trình hạ tầng và dân dụng.

Van cổng ty chìm Samwoo nhập khẩu chính hãng

Van cổng ty chìm Samwoo nhập khẩu là lựa chọn tin cậy cho các hệ thống nước, hơi và hóa chất, đảm bảo chất lượng vượt trội nhờ sản xuất theo tiêu chuẩn quốc tế. Với thiết kế ty chìm, van vận hành nhẹ nhàng, bền bỉ và hạn chế rò rỉ, Samwoo mang đến hiệu suất cao, an toàn cho mọi công trình.

Thép Vinh Phú cam kết cung cấp sản phẩm van cổng Samwoo nhập khẩu chính hãng, đầy đủ giấy tờ chất lượng, giá cả cạnh tranh và dịch vụ hậu mãi tận tâm.
