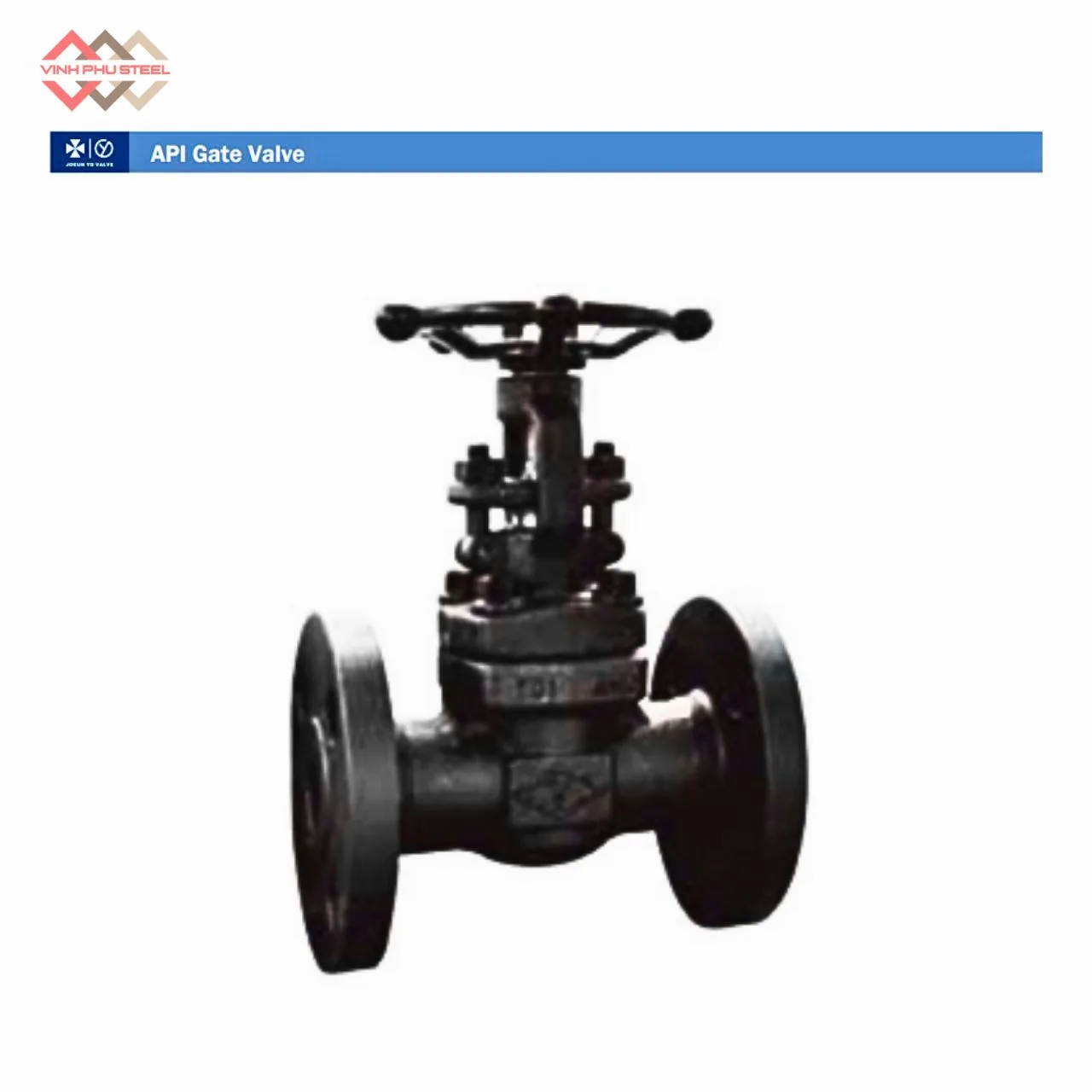

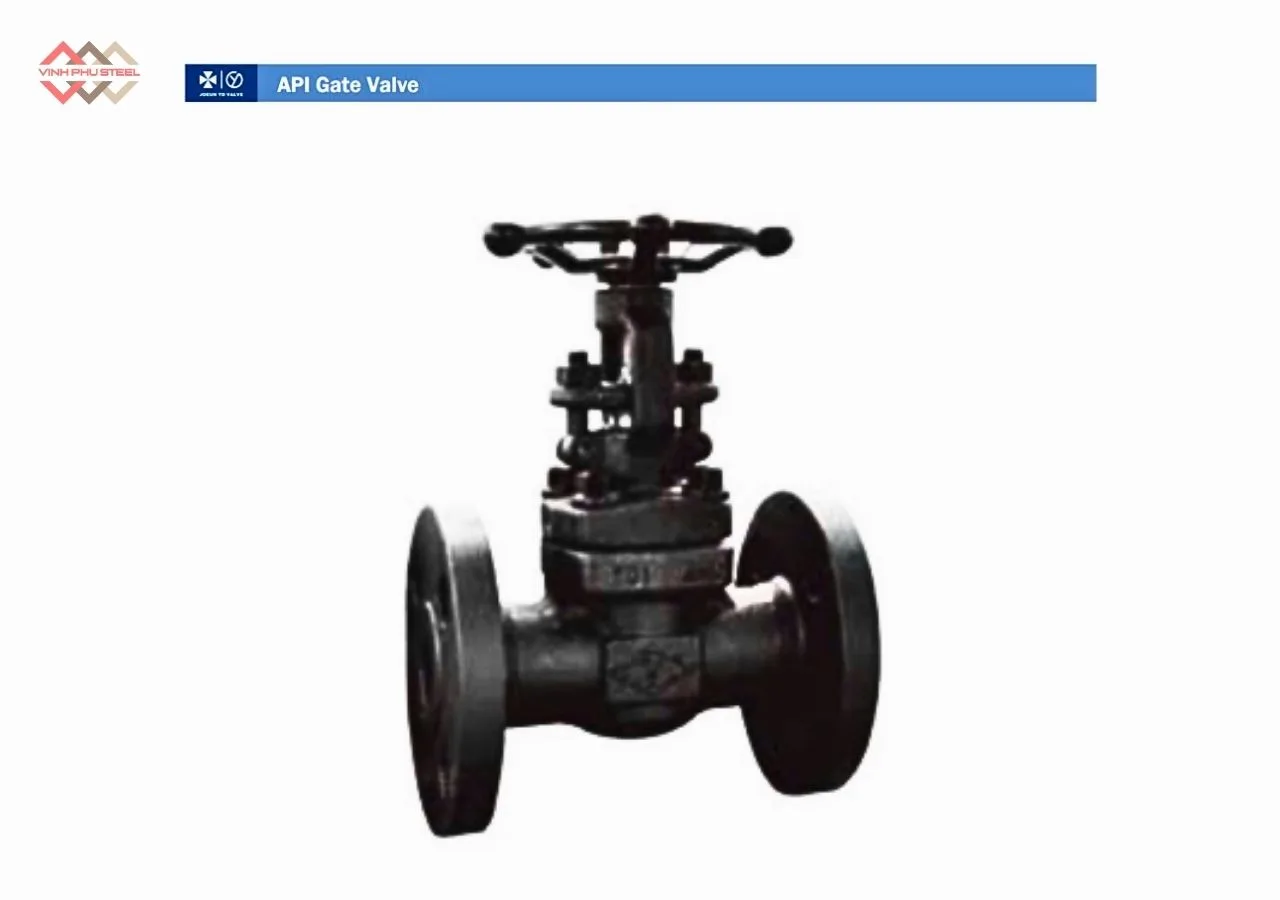

Van Cổng Tay Quay Tiêu Chuẩn API Joeun Korea – API Gate Valve

Mô tả

Van cổng tay quay tiêu chuẩn API Joeun Korea là dòng van công nghiệp được phát triển nhằm đáp ứng nhu cầu kiểm soát dòng chảy trong nhiều hệ thống quy mô khác nhau. Với cấu tạo chắc chắn, khả năng chịu áp lực lớn và vận hành ổn định, loại van này phù hợp cho cả môi trường làm việc thông thường lẫn những điều kiện khắc nghiệt.

Tuân thủ tiêu chuẩn API quốc tế, van đảm bảo độ tin cậy cao, cơ chế đóng mở chính xác bằng tay quay và tính an toàn trong suốt quá trình sử dụng. Nhờ thiết kế linh hoạt và độ bền lâu dài, van cổng tay quay tiêu chuẩn API được ứng dụng rộng rãi trong các ngành như công nghiệp nặng, dầu khí, hóa chất, cấp thoát nước và nhiều hệ thống kỹ thuật khác yêu cầu hiệu suất hoạt động ổn định.

Van Cổng Tay Quay Tiêu Chuẩn API Joeun Korea Là Gì?

Van Cổng Tay Quay Tiêu Chuẩn API (API Gate Valve – Handwheel Type) là dòng van cổng được thiết kế và sản xuất theo các tiêu chuẩn của API – American Petroleum Institute, đảm bảo độ bền cơ học cao, khả năng chịu áp – chịu nhiệt tốt và vận hành ổn định trong nhiều hệ thống công nghiệp.

Van hoạt động bằng tay quay (handwheel), cho phép đóng – mở cánh van thông qua chuyển động nâng – hạ của trục, giúp dòng chảy được đóng kín hoặc mở hoàn toàn một cách chính xác và an toàn. Đây là loại van phù hợp cho các môi trường yêu cầu tiêu chuẩn kỹ thuật nghiêm ngặt và độ tin cậy cao.

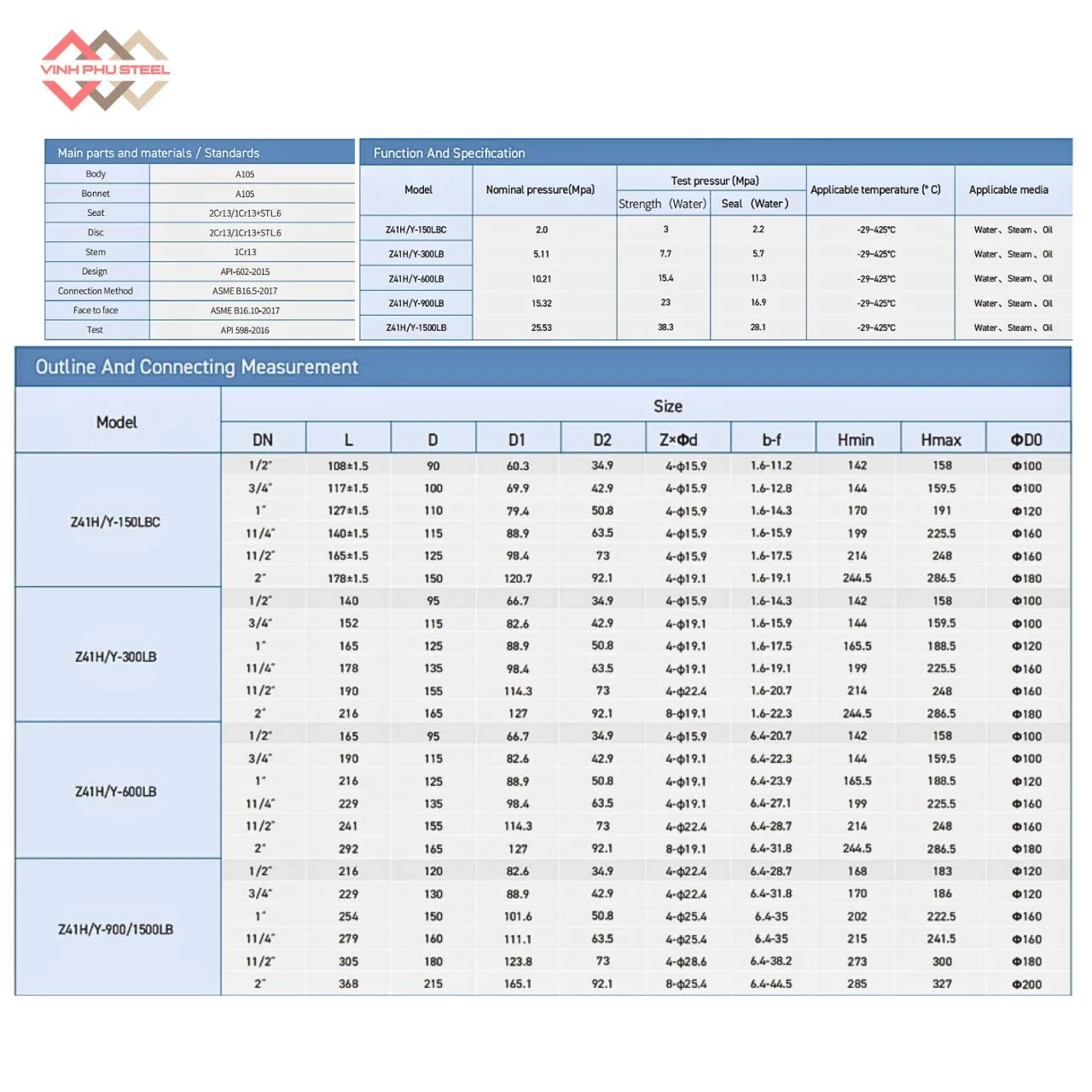

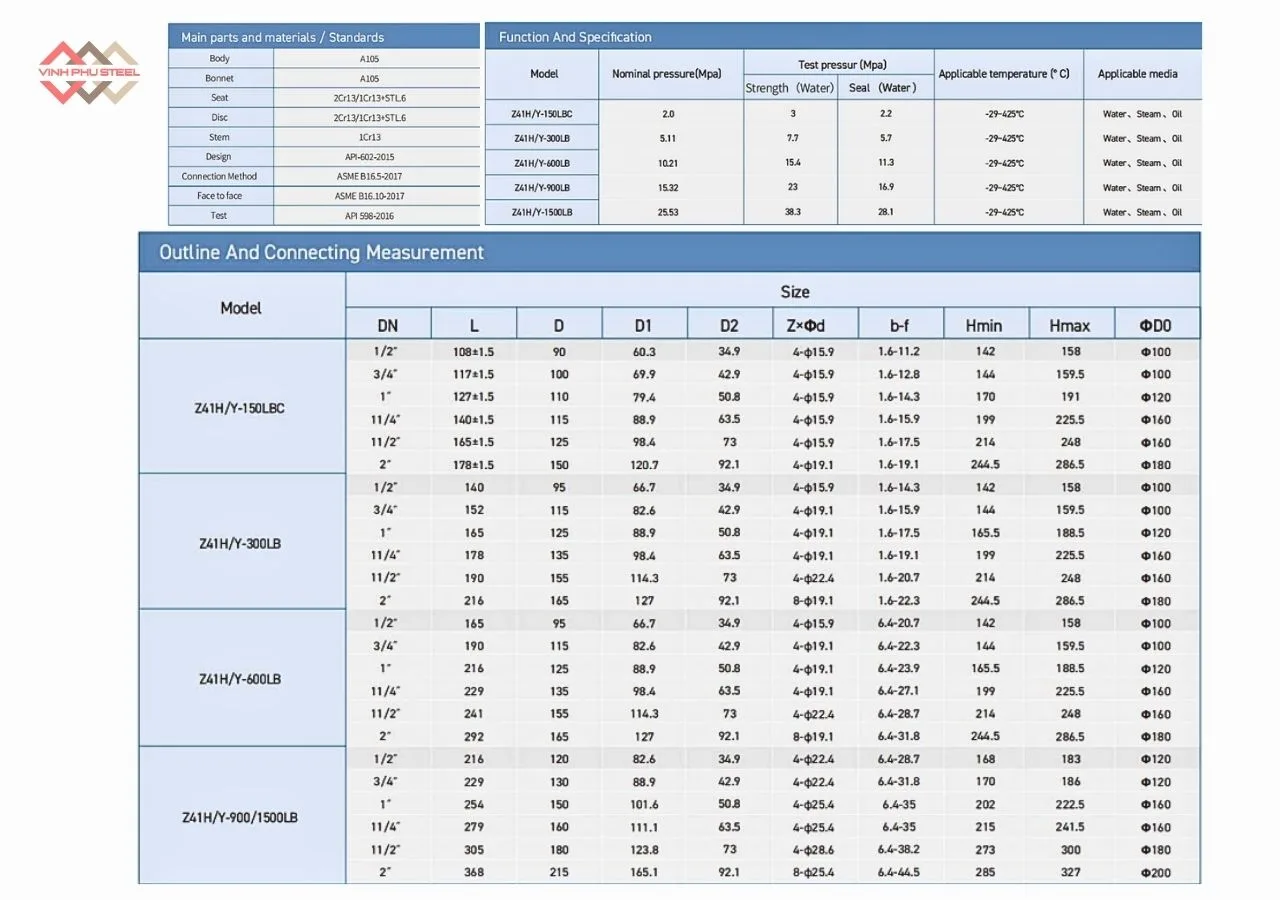

Thông Số Chính Của Van Cổng Quay Tay Tiêu Chuẩn API Joeun Korea

Thông số kỹ thuật cơ bản bao gồm:

• Vật liệu thân van: Thép carbon tiêu chuẩn A105
• Kiểu van: Van cổng, van cửa
• Loại vận hành: Quay tay
• Kiểu kết nối: Nối hàn
• Kích thước van: DN15 – DN50.
• Áp suất làm việc: 2.0 – 25.53 Mpa
• Nhiệt độ làm việc: -29°C đến 425°C (tùy vật liệu và môi chất).
• Môi trường sử dụng: Nước, khí, dầu.

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 28).

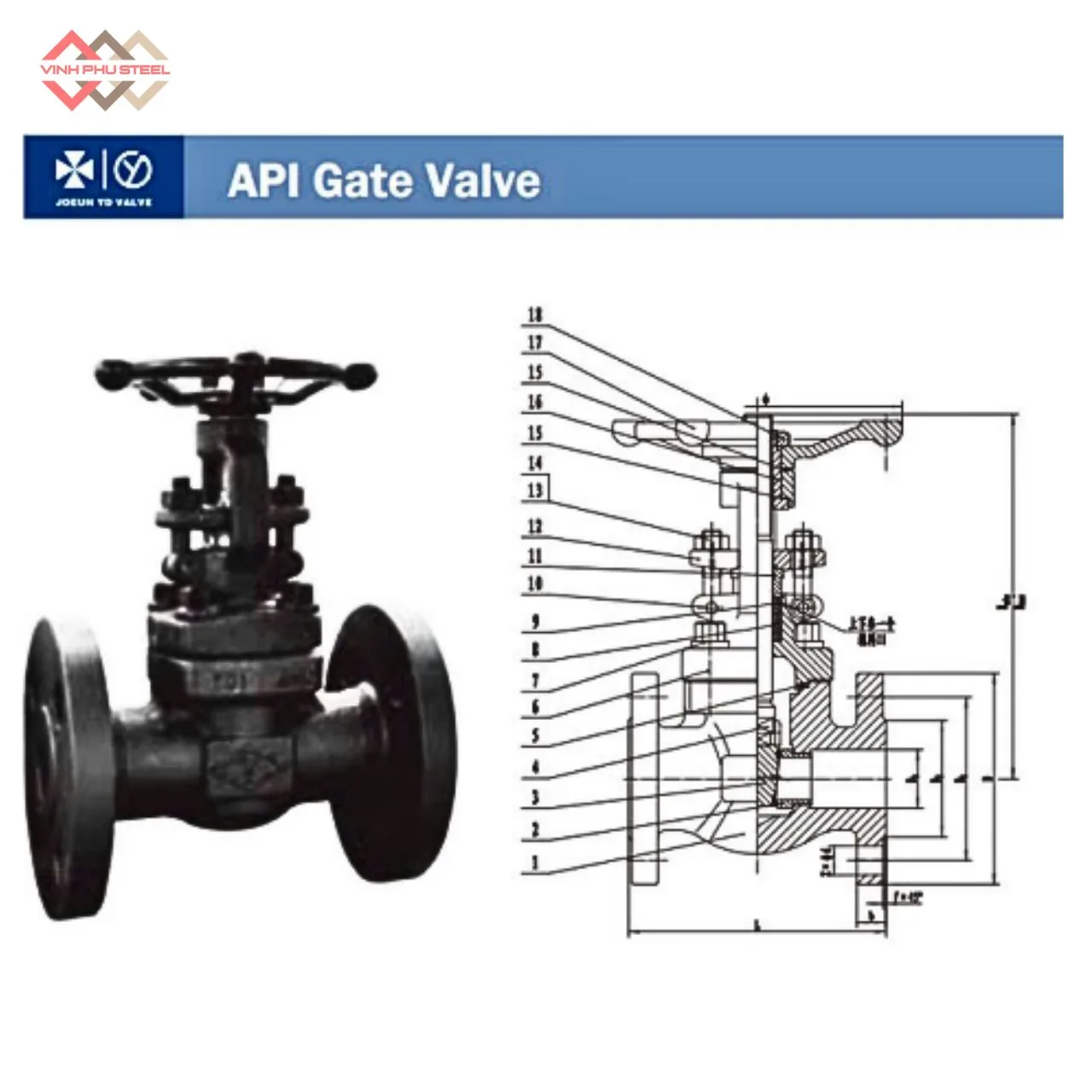

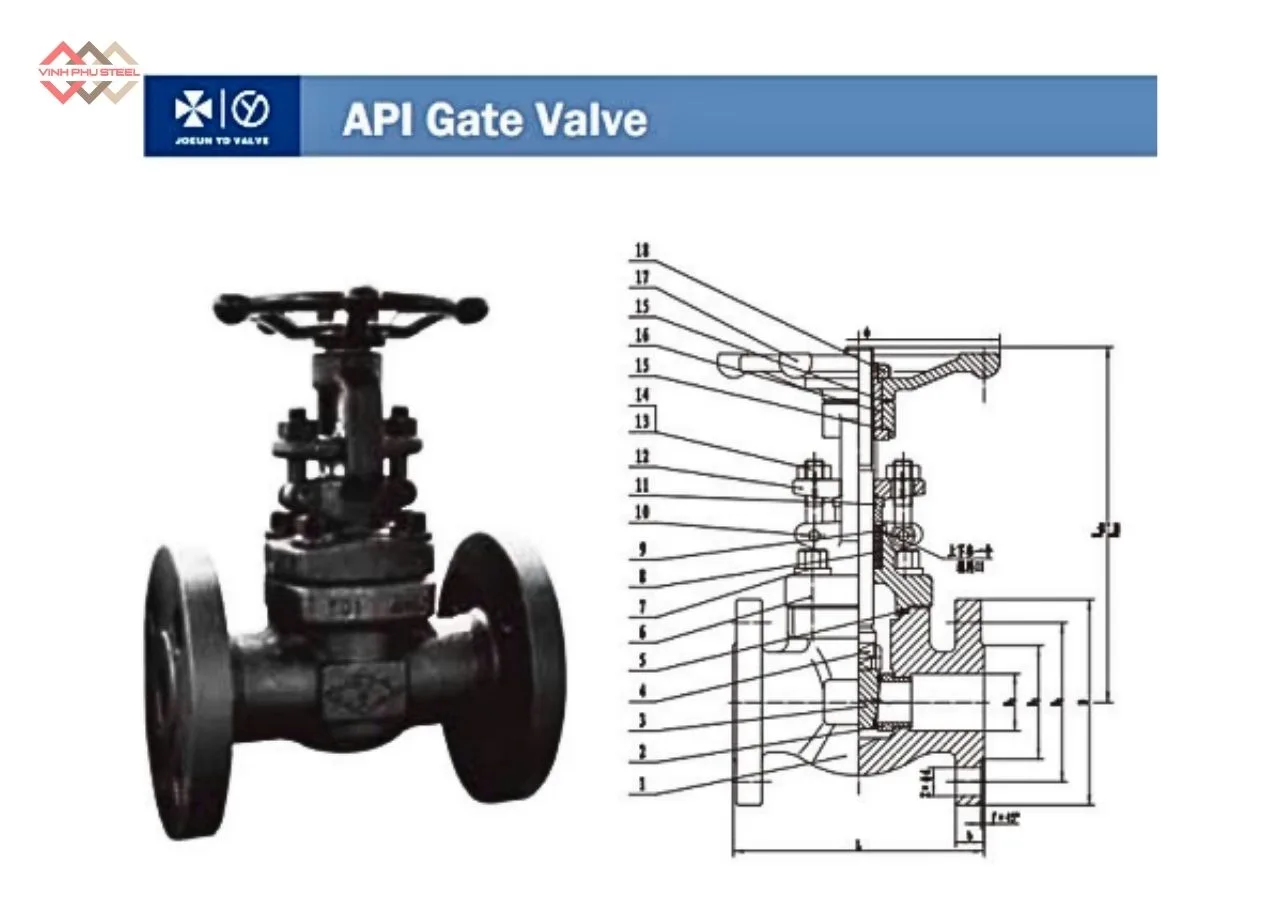

Cấu Tạo Của Van Cổng Tay Quay Tiêu Chuẩn API Joeun Korea

Van Cổng Tay Quay Tiêu Chuẩn API được sản xuất với kết cấu vững chắc, đáp ứng yêu cầu làm việc trong môi trường áp suất cao. Các bộ phận chính bao gồm:

1. Thân Van (Body) – Thép Carbon A105

• Thân van được chế tạo từ thép carbon A105, loại vật liệu tiêu chuẩn cho các thiết bị áp lực cao.
• A105 có khả năng chịu nhiệt tốt, độ bền kéo cao, chống biến dạng và phù hợp với các ứng dụng công nghiệp nặng theo đúng chuẩn API.

2. Nắp Van (Bonnet)

• Kết nối với thân van bằng bulong hoặc dạng hàn áp lực.
• Đảm bảo độ kín và độ ổn định khi van làm việc ở áp suất lớn.

3. Đĩa Van (Gate / Wedge)

• Là bộ phận đóng – mở dòng chảy.
• Thiết kế dạng nêm (solid wedge hoặc flexible wedge), mang lại độ kín cao khi đóng hoàn toàn.

4. Trục Van (Stem)

• Kết nối giữa tay quay và đĩa van, truyền lực nâng – hạ ổn định.
• Thường sử dụng dạng rising stem để dễ quan sát trạng thái đóng/mở.

5. Tay Quay (Handwheel)

• Cho phép vận hành thủ công dễ dàng.
• Thiết kế cho lực xoay nhẹ, phù hợp với nhiều kích cỡ van.

6. Gioăng Làm Kín (Packing / Gasket)

• Ngăn rò rỉ tại khu vực trục van và giữa thân – nắp.
• Sử dụng vật liệu chịu nhiệt và chịu áp phù hợp tiêu chuẩn API.

7. Ghế Van (Seat Ring)

• Tiếp xúc trực tiếp với đĩa van khi đóng.
• Làm từ hợp kim cứng để tăng tuổi thọ và chống mài mòn.

8. Mặt Bích Kết Nối (Flanges)

• Giúp kết nối chắc chắn với đường ống theo tiêu chuẩn API, ANSI Class 150/300/600…

Ưu Điểm Của Van Cổng Tay Quay Tiêu Chuẩn API

Van Cổng Tay Quay Tiêu Chuẩn API sở hữu nhiều ưu điểm nổi bật, đáp ứng tốt yêu cầu vận hành trong các hệ thống công nghiệp áp lực cao:

1. Độ Bền Cao, Chịu Áp Tốt

• Thân van bằng thép carbon A105 giúp van hoạt động ổn định trong môi trường áp suất – nhiệt độ cao.
• Kết cấu chắc chắn, chống biến dạng và thích hợp cho hệ thống công nghiệp nặng.

2. Vận Hành Ổn Định Và An Toàn

• Tay quay điều khiển mượt, giúp đóng – mở chính xác.
• Cơ chế nâng – hạ đĩa van theo tiêu chuẩn API đảm bảo độ an toàn cao khi vận hành.

3. Độ Kín Tốt, Hạn Chế Rò Rỉ

• Đĩa van dạng nêm kết hợp ghế van hợp kim cứng giúp tăng độ kín và giảm thất thoát lưu chất.
• Gioăng và packing chất lượng cao đảm bảo khả năng làm kín trong thời gian dài.

4. Tuân Thủ Tiêu Chuẩn API Quốc Tế

• Sản xuất theo các tiêu chuẩn như API 600, API 602, API 603, đảm bảo chất lượng ổn định và đồng nhất.
• Phù hợp cho các dự án yêu cầu kỹ thuật nghiêm ngặt.

5. Dễ Bảo Trì, Tuổi Thọ Cao

• Cấu trúc đơn giản giúp kiểm tra, thay thế linh kiện nhanh chóng.
• Vật liệu chất lượng cao giúp kéo dài tuổi thọ sản phẩm trong môi trường khắc nghiệt.

6. Ứng Dụng Linh Hoạt Trong Nhiều Lĩnh Vực

• Phù hợp cho dầu khí, hóa chất, cấp thoát nước, hơi nóng, và các hệ thống kỹ thuật công nghiệp.
• Có thể sử dụng cho nhiều loại lưu chất: nước, dầu, hơi, khí…

Ứng Dụng Của Van Cổng Tay Quay Tiêu Chuẩn API Joeun Korea

Van Cổng Tay Quay Tiêu Chuẩn API được sử dụng rộng rãi trong nhiều hệ thống công nghiệp nhờ khả năng chịu áp tốt, độ kín cao và thiết kế phù hợp cho các môi trường làm việc khắc nghiệt. Một số ứng dụng tiêu biểu gồm:

1. Ngành Dầu Khí Và Hóa Chất

• Dùng trong các đường ống vận chuyển dầu thô, khí, dung môi, axit – kiềm.
• Hoạt động ổn định trong môi trường áp suất và nhiệt độ cao.

2. Hệ Thống Cấp Thoát Nước

• Kiểm soát dòng chảy trong các tuyến ống nước sạch, nước thải, hệ thống xử lý nước.
• Độ kín tốt giúp giảm thiểu rò rỉ và thất thoát lưu chất.

3. Lò Hơi Và Đường Ống Hơi Nóng

• Thích hợp cho hơi bão hòa, hơi quá nhiệt nhờ cấu tạo vững chắc và vật liệu thép A105 chịu nhiệt.
• Đóng mở ổn định, tăng độ an toàn cho hệ thống.

4. Công Nghiệp Nặng Và Nhà Máy Sản Xuất

• Sử dụng trong các hệ thống đường ống của nhà máy thép, xi măng, nhiệt điện, chế biến thực phẩm, giấy…
• Hoạt động bền bỉ trong môi trường làm việc liên tục.

5. Hệ Thống PCCC Công Nghiệp

• Ứng dụng trong các tuyến ống cứu hỏa áp lực cao.
• Độ tin cậy và khả năng chịu áp giúp đảm bảo an toàn cháy nổ.

6. Hệ Thống Vận Chuyển Khí Nén

• Kiểm soát dòng khí trong các nhà máy khí nén và hệ thống công nghệ cao.
• Thích hợp cho các loại khí khô không ăn mòn và một số khí kỹ thuật.

Hướng Dẫn Lắp Đặt Van Cổng Tiêu Chuẩn API Joeun Korea

Việc lắp đặt van cổng đúng kỹ thuật giúp đảm bảo vận hành ổn định, tránh rò rỉ, tăng tuổi thọ và đảm bảo an toàn cho toàn bộ hệ thống đường ống. Dưới đây là quy trình và các yêu cầu cần chuẩn bị.

1. Chuẩn Bị Trước Khi Lắp Đặt

1.1. Dụng cụ cần thiết

• Bộ cờ lê – mỏ lết – tuýp lực
• Máy siết bulong (nếu cần)
• Đồng hồ đo áp suất
• Dụng cụ vệ sinh đường ống (bàn chải thép, khăn lau, dung dịch tẩy rửa)
• Gioăng làm kín phù hợp tiêu chuẩn (graphite, PTFE…)
• Bulong – đai ốc – long đền đúng chuẩn
• Thước đo, thước thủy
• Máy hàn (nếu dùng kết nối hàn – BW hoặc SW)

1.2. Kiểm tra điều kiện lắp đặt

• Đúng kích thước (DN / NPS) và áp suất theo thiết kế.
• Đúng tiêu chuẩn kết nối: mặt bích (FF, RF), ren, hàn…
• Không lắp sai hướng lưu chất. (Van cổng thường không có chiều, nhưng vẫn cần kiểm tra đồng bộ đường ống).
• Không gian lắp đặt đủ rộng để thao tác tay quay hoặc thay thế sau này.
• Xác nhận van không bị móp, nứt, oxy hóa hoặc kẹt ty.

1.3. Chuẩn bị đường ống

• Đảm bảo hai đầu ống thẳng hàng, không lệch tâm.
• Làm sạch hoàn toàn: cặn bẩn, dầu mỡ, hạt kim loại.
• Kiểm tra mặt bích → phẳng, không cong vênh.
• Lắp gioăng đúng tiêu chuẩn → không quá mỏng hoặc quá dày.
• Xả hết áp trong đường ống trước khi tiến hành.

2. Quy Trình Lắp Đặt Van Cổng

Bước 1: Xác định vị trí lắp đặt

• Chọn vị trí dễ thao tác và bảo trì.
• Hướng tay quay phải thuận tiện cho người vận hành.
• Tránh vị trí rung động mạnh hoặc chịu nhiệt cao bất thường.

Bước 2: Đặt van vào đúng vị trí

• Đảm bảo van ở trạng thái đóng hoàn toàn khi lắp đặt.
• Căn chỉnh mặt bích sao cho đồng tâm, không lệch.
• Không được dùng van như điểm tựa để nâng bằng lực mạnh → tránh cong ty hoặc nứt thân van.

Bước 3: Lắp gioăng & tiến hành siết bulong

• Lắp gioăng giữa hai mặt bích.
• Siết bulong theo thứ tự xoay chéo (cross pattern) để tránh lệch mặt bích.
• Siết lực theo tiêu chuẩn → tránh siết quá chặt gây vỡ mặt bích hoặc biến dạng gioăng.

Bước 4: Kiểm tra hoạt động tay quay

• Xoay mở – đóng thử để đảm bảo ty van di chuyển trơn tru.
• Nếu bị kẹt → không dùng lực quá mạnh → kiểm tra lại căn chỉnh.

Bước 5: Kiểm tra rò rỉ

• Bơm nước hoặc khí nén theo áp suất cho phép.
• Quan sát các vị trí: mặt bích, gioăng, ty van, nắp van.
• Nếu rò rỉ nhẹ → tăng lực siết bulong theo mức an toàn.

Bước 6: Ghi chú thông số & bàn giao hệ thống

• Ghi lại áp suất thử.
• Ghi ngày lắp đặt để phục vụ bảo trì sau này.
• Kiểm tra nhãn, thông số API, vật liệu và mã sản phẩm.

3. Lưu Ý Quan Trọng Khi Lắp Đặt

• Không lắp van ở vị trí đảo ngược hoặc nghiêng quá mức.
• Không dùng tay quay để nâng hoặc kéo van.
• Không dùng keo làm kín quá nhiều gây lệch mặt bích.
• Đảm bảo kích thước bulong và gioăng đúng tiêu chuẩn API.
• Không vận hành van khi đường ống còn chứa khí xả áp.
• Đối với van API chịu áp suất cao → cần siết lực theo khuyến cáo nhà sản xuất.

4. Kết Luận

Lắp đặt van cổng đúng chuẩn giúp hệ thống hoạt động ổn định – kín – an toàn. Chỉ cần chuẩn bị đầy đủ dụng cụ, kiểm tra kỹ đường ống và tuân thủ quy trình, việc thi công sẽ nhanh chóng và bền vững lâu dài.

Vấn Đề Thường Gặp Và Biện Pháp Khắc Phục API Joeun Korea

Trong quá trình vận hành Van Cổng Tay Quay Tiêu Chuẩn API, một số sự cố có thể xảy ra do điều kiện làm việc, môi trường hoặc cách lắp đặt. Dưới đây là các vấn đề phổ biến và hướng xử lý:

1. Van Vận Hành Nặng, Xoay Tay Quay Khó

Nguyên nhân:

• Đóng mở van khi đang chịu áp lực lớn.
• Trục van khô, thiếu bôi trơn.
• Cặn bẩn hoặc dị vật mắc trong đĩa van.

Biện pháp khắc phục:

• Giảm áp đường ống trước khi vận hành.
• Bôi trơn trục van định kỳ theo hướng dẫn API.
• Vệ sinh bên trong thân van nếu cần.

2. Rò Rỉ Tại Trục Van (Vùng Packing)

Nguyên nhân:

• Packing bị mòn, chai cứng theo thời gian.
• Xiết không đều hoặc quá lỏng.
• Lắp đặt sai hoặc chất liệu packing không phù hợp.

Biện pháp khắc phục:

• Xiết lại đai ốc packing theo lực tiêu chuẩn.
• Thay packing mới bằng vật liệu chịu nhiệt – chịu áp.
• Kiểm tra độ đồng tâm của trục van.

3. Rò Rỉ Tại Mối Nối Mặt Bích

Nguyên nhân:

• Gioăng kém chất lượng hoặc không đúng chủng loại.
• Xiết bulong không đều lực.
• Mặt bích đường ống bị cong, lệch tâm.

Biện pháp khắc phục:

• Sử dụng gioăng đúng tiêu chuẩn áp lực (spiral wound, graphite…).
• Xiết bulong theo kiểu hình sao (cross pattern).
• Căn chỉnh lại mặt bích hoặc thay mới nếu biến dạng quá mức.

4. Van Không Đóng Kín Hoàn Toàn

Nguyên nhân:

• Cặn bẩn bám ở ghế van hoặc đĩa van.
• Đĩa van bị mài mòn sau thời gian dài sử dụng.
• Trục van cong hoặc kẹt.

Biện pháp khắc phục:

• Xả rửa hệ thống để loại bỏ cặn.
• Gia công lại bề mặt seat hoặc thay mới.
• Kiểm tra – thay trục van nếu cần.

5. Van Bị Kẹt Sau Thời Gian Dài Không Sử Dụng

Nguyên nhân:

• Ăn mòn bên trong thân van và đĩa van.
• Oxy hóa tại vị trí trục và seat.
• Không được vận hành bảo dưỡng định kỳ.

Biện pháp khắc phục:

• Thử xoay nhẹ tay quay, tránh lực quá mạnh làm gãy trục.
• Tháo kiểm tra, vệ sinh và bôi trơn.
• Thay vật liệu phù hợp nếu môi trường ăn mòn cao (ví dụ: Inox, F316).

6. Van Phát Ra Tiếng Ồn Khi Hoạt Động

Nguyên nhân:

• Lưu lượng đi qua van quá lớn khi mở một phần.
• Rung động đường ống truyền vào thân van.
• Đĩa van không ổn định tại vị trí trung gian.

Biện pháp khắc phục:

• Điều chỉnh van về trạng thái mở hoàn toàn hoặc đóng hoàn toàn.
• Gia cố đường ống, lắp thêm gối đỡ giảm rung.
• Kiểm tra độ ổn định của trục và đĩa.

Tiêu Chuẩn API 600 – API 602 – API 603 Gate Valve Là Gì

Chúng ta thường thấy tiêu chuẩn API 600, APi 602, API 603, đây là bộ tiêu chuẩn API áp dụng cho dòng van công nghiệp. Nhằm giúp đáp ứng các yêu cầu về kỹ thật cũng nhưng độ bền của sản phẩm. Dưới đây là thông tin chi tiết của 3 loại tiêu chuẩn trong bộ tiêu chuẩn dành cho dòng van công nghiệp.

API 600 Gate Valve Là Gì?

API 600 là tiêu chuẩn quốc tế dành cho van cổng (gate valve) bằng thép rèn hoặc thép đúc kích thước lớn, thường dùng cho hệ thống công nghiệp áp lực cao.

Đặc điểm chính:

• Kích thước lớn: 2 inch – 48 inch
• Vật liệu: thép đúc (cast steel)
• Thiết kế: bolted bonnet, rising stem
• Dùng cho: nhiệt độ cao, áp lực cao, dầu khí, hóa chất, nhà máy điện.

API 602 Gate Valve Là Gì?

API 602 là tiêu chuẩn cho van cổng kích thước nhỏ (small forged steel gate valve).

Đặc điểm chính:

• Kích thước nhỏ: ≤ 4 inch
• Vật liệu: thép rèn (forged steel)
• Thiết kế: compact, siêu bền
• Dùng cho: hơi nóng, dầu khí, hóa dầu, đường ống áp lực cao nhưng không gian lắp đặt hẹp.

API 603 Gate Valve Là Gì?

API 603 là tiêu chuẩn cho van cổng thân mỏng (lightweight gate valve) bằng thép không gỉ (stainless steel).

Đặc điểm chính:

• Vật liệu: Inox 304, 316…
• Thân mỏng, trọng lượng nhẹ
• Chống ăn mòn cao
• Dùng nhiều trong: hệ thống xử lý nước, thực phẩm, dược phẩm, môi trường ăn mòn.

So Sánh Nhanh API 600 – 602 – 603

Tiêu chuẩn	Vật liệu	Kích thước	Ứng dụng
API 600	Thép đúc	Trung – lớn	Dầu khí, nhiệt điện, áp lực cao
API 602	Thép rèn	Nhỏ	Dầu khí, hơi nóng, áp lực cao
API 603	Inox (thân mỏng)	Trung bình	Nước sạch, hóa chất nhẹ, chống ăn mòn

Van Cổng Có Dễ Bảo Trì Không?

Van cổng (Gate Valve) thuộc nhóm van công nghiệp có cấu tạo đơn giản và khá dễ bảo trì so với nhiều loại van khác. Nhờ cơ chế đóng mở bằng ty và đĩa van (gate) theo phương thẳng đứng, quá trình tháo lắp – kiểm tra – thay thế linh kiện diễn ra nhanh chóng và không đòi hỏi thiết bị phức tạp.

1. Cấu tạo đơn giản

Van cổng chỉ gồm các bộ phận chính như thân van, nắp van, ty van, đĩa van và gioăng, giúp:

• Dễ tháo rời
• Dễ kiểm tra mài mòn
• Dễ thay thế phụ kiện

2. Ít bị kẹt trong quá trình vận hành

Dòng chảy đi thẳng, không đổi hướng → hạn chế tích tụ cặn, nên việc làm sạch khá đơn giản.

3. Gioăng, ty van và bộ phận đóng mở có thể thay thế độc lập

Không cần thay nguyên bộ → tiết kiệm chi phí bảo trì.

4. Phù hợp với nhiều điều kiện làm việc

Van cổng sử dụng phổ biến trong nước, dầu, khí, hơi… nên phụ kiện thay thế luôn sẵn hàng.

Trường Hợp Cần Bảo Trì Định Kỳ

Mặc dù dễ bảo trì, nhưng van cổng vẫn cần:

• Kiểm tra độ kín
• Kiểm tra mài mòn của đĩa van (gate)
• Bôi trơn ty van
• Xiết lại bulong nắp van (bonnet)
• Thay mới gioăng làm kín khi xuống cấp

Tần suất bảo trì phụ thuộc vào áp suất, nhiệt độ, tần suất đóng mở và loại môi chất.

Kết Luận

Van cổng là một trong những loại van dễ bảo trì nhất, chi phí thấp, linh kiện thay thế đơn giản, phù hợp cho hệ thống cần vận hành ổn định lâu dài như:

• Cấp thoát nước
• Dầu khí
• Hóa chất
• Hệ thống PCCC
• Hơi nóng & đường ống công nghiệp

Van Cổng Tiêu Chuẩn API Joeun Korea Chính Hãng, Giá Tốt

Thép Vinh Phú là đơn vị uy tín chuyên cung cấp Van Cổng Tiêu Chuẩn API Joeun Korea chính hãng với mức giá cạnh tranh. Sản phẩm được nhập khẩu trực tiếp, đầy đủ CO, CQ, đảm bảo chất lượng, độ bền và khả năng chịu áp theo tiêu chuẩn API quốc tế.

Chúng tôi cam kết:

• Hàng chính hãng 100% – bảo hành đầy đủ
• Giá tốt – ưu đãi cho đại lý & công trình
• Tư vấn kỹ thuật tận tâm – giao hàng nhanh

Thép Vinh Phú là lựa chọn tin cậy cho doanh nghiệp cần van cổng API chất lượng cao, giá hợp lý cho các hệ thống công nghiệp, nước, dầu khí và hơi nóng.

Hãy liên hệ ngay Thép Vinh Phú để nhận Báo Giá Mới & Tốt Nhất

Hotline: 0933 710 789

Một số thông tin liên quan:

• Các loại Van – Phụ kiện ống, PCCC

CÔNG TY CỔ PHẦN THÉP VINH PHÚ

Nhà phân phối Thép & Thiết bị PCCC hàng đầu tại Hà Nội và trên toàn quốc

• Điện thoại: 0933 710 789 – 0934 297 789
• Email: ketoanthepvinhphu@gmail.com
