Van cổng OS&Y là một trong những dòng van (valve) phổ biến trong những hệ thống PCCC hoặc cấp thoát nước. Nhờ thiết kế trục nổi dễ quan sát, vận hành bền bỉ và khả năng đóng kín và chịu áp suất cao (PN10/16), Van giúp hệ thống chống rò rỉ hiệu quả.

Thép Vinh Phú đang phân phối dòng Van cổng OS&Y chất lượng cao đến từ Hàn Quốc, bài viết bên dưới mô tả chi tiết thông tin của sản phẩm cùng giá bán cập nhật mới nhất từ nhà sản xuất.

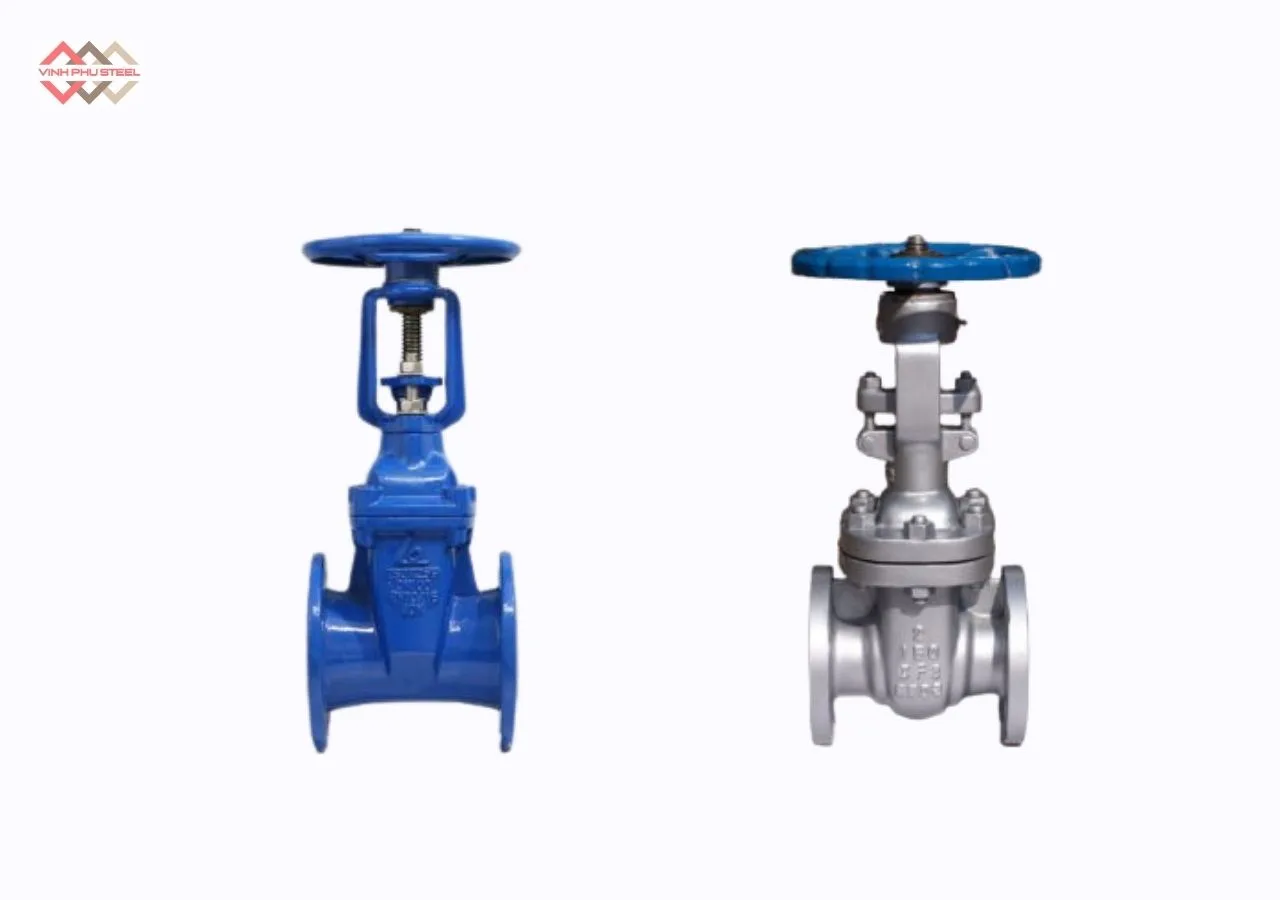

Van cổng OS&Y là gì? Giới thiệu chi tiết

Van cổng OS&Y là loại van cổng trục nổi (Outside Screw and Yoke), được thiết kế với phần trục van nằm bên ngoài thân van, cho phép người vận hành dễ dàng quan sát trạng thái mở hoặc đóng của van. Đây là ưu điểm nổi bật khiến van cổng OS&Y trở thành lựa chọn ưu tiên trong các hệ thống yêu cầu kiểm soát nghiêm ngặt như phòng cháy chữa cháy (PCCC), nhà máy xử lý nước, hệ thống cấp thoát nước và công trình công nghiệp.

Van OS&Y Hàn Quốc thường được sản xuất theo tiêu chuẩn áp suất PN10 hoặc PN16, phù hợp với nhiều loại đường ống khác nhau. Đĩa van được bọc cao su đàn hồi giúp tăng khả năng kín nước và giảm ma sát khi đóng mở, mang lại hiệu quả vận hành cao và độ bền vượt trội. Với cấu tạo chắc chắn và khả năng chống rò rỉ hiệu quả, van cổng OS&Y không chỉ giúp bảo vệ hệ thống mà còn dễ dàng kiểm tra, bảo trì trong quá trình sử dụng.

Sản phẩm van cổng OS&Y PN10/PN16 đang được sử dụng phổ biến tại các công trình dân dụng và công nghiệp, đặc biệt là những nơi cần kiểm soát dòng chảy và đảm bảo an toàn như hệ thống van cổng dùng cho PCCC. Việc lựa chọn van cổng trục nổi không chỉ giúp tăng tính an toàn mà còn nâng cao hiệu quả quản lý hệ thống cấp nước, xử lý nước và phòng cháy chữa cháy.

Giá Van cổng OS&Y

Gái Van cổng OS&Y tùy thuộc theo kích thước và chất liệu sẽ có sự chênh lệch đáng kể. Thép Vinh Phú cung cấp bảng giá chi tiết cho Van cổng chất liệu gang từng quy cách.

Giá sản phẩm có thể dao động theo thị trường và tỉ giá nhập khẩu. Để nhận bảng báo giá chi tiết nhất

Quý khách hàng vui long liên hệ Hotline: 0933 710 789

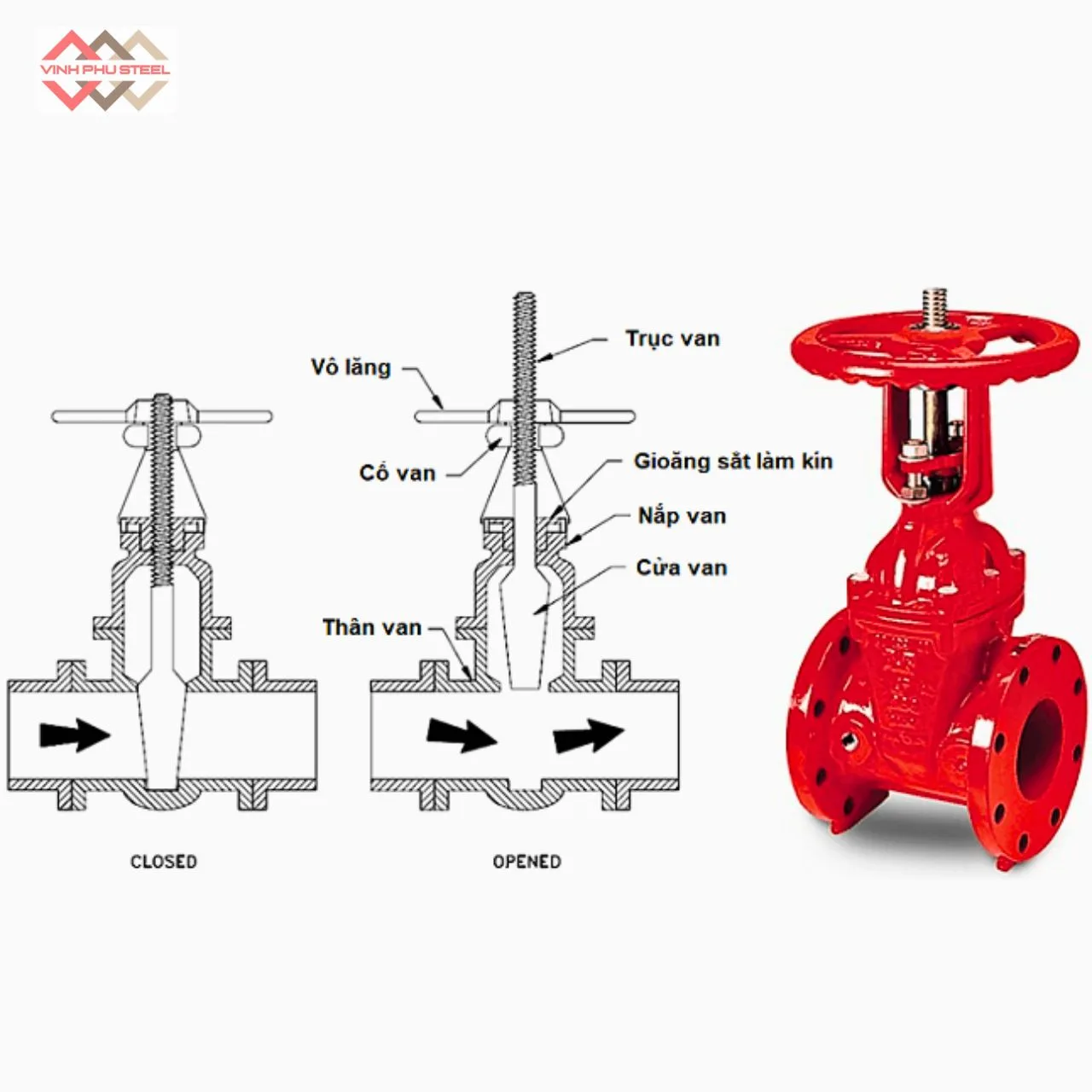

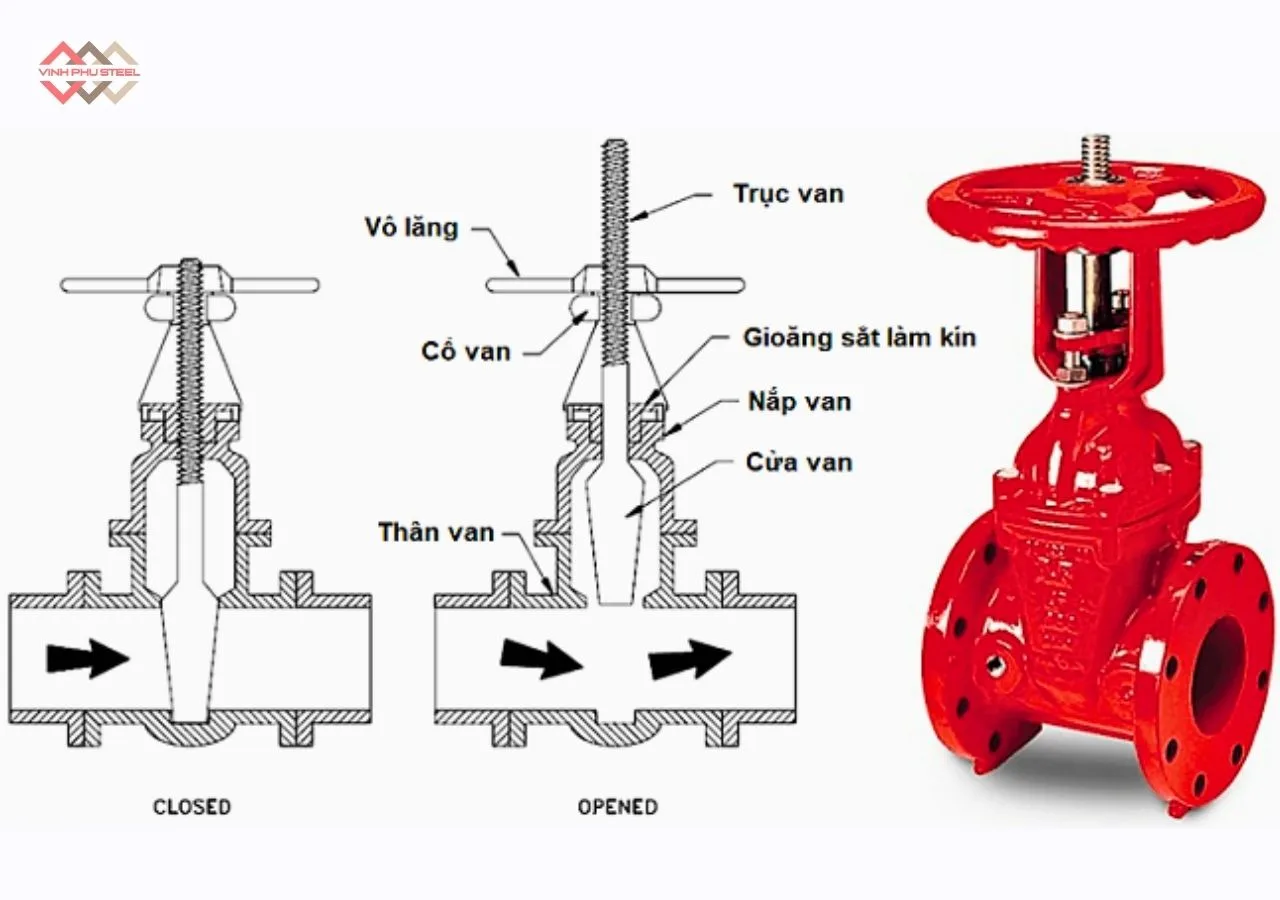

Cấu tạo của van cổng OS&Y

Van cổng OS&Y được thiết kế với trục van nằm bên ngoài thân van, giúp dễ dàng quan sát trạng thái đóng/mở. Các bộ phận chính bao gồm:

1. Thân van (Body)

• Là phần chính bao bọc và kết nối với đường ống.
• Thường được làm từ gang, gang cầu, thép hoặc inox, có mặt bích để lắp đặt.
• Chịu lực chính từ dòng chảy và áp suất làm việc.

2. Nắp van (Bonnet)

• Gắn phía trên thân van, chứa các bộ phận điều khiển như trục van, gioăng làm kín.
• Có thể tháo rời để bảo trì.

3. Trục van (Stem)

• Là trục nổi (OS&Y), chuyển động lên/xuống khi tay quay được xoay.
• Làm từ thép không gỉ để chống mài mòn và ăn mòn.
• Trục nâng lên khi van mở và hạ xuống khi van đóng → người dùng dễ quan sát trạng thái.

4. Tay quay (Handwheel)

• Gắn phía trên trục van để thao tác đóng/mở thủ công.
• Xoay theo chiều kim đồng hồ để đóng, ngược lại để mở.

5. Đĩa van (Gate/Wedge)

• Là bộ phận đóng/mở dòng chảy.
• Có thể là dạng hình nêm (wedge gate), làm bằng kim loại hoặc bọc cao su (resilient seat).
• Đóng kín dòng chảy khi hạ xuống hoàn toàn.

6. Yoke (Giá đỡ trục)

• Là khung đỡ gắn trên nắp van, giúp cố định và hướng dẫn trục van hoạt động chính xác.
• Kết nối tay quay với trục van.

7. Gioăng làm kín (Gasket/Seal)

• Ngăn rò rỉ giữa thân van và nắp van, thường làm từ vật liệu đàn hồi như EPDM, PTFE.

8. Bulông, ốc vít

• Giữ các bộ phận lại với nhau, đảm bảo độ kín và kết cấu chắc chắn.

Nguyên lý hoạt động của van cổng OS&Y

Van cổng OS&Y hoạt động theo nguyên lý nâng/hạ đĩa van (gate) để kiểm soát dòng chảy chất lỏng hoặc khí trong hệ thống đường ống. Khi người vận hành quay tay van, trục van (stem) chuyển động tuyến tính lên hoặc xuống, kéo theo đĩa van di chuyển tương ứng để mở hoặc đóng hoàn toàn dòng chảy.

1. Khi mở van:

• Người dùng xoay tay quay (handwheel) ngược chiều kim đồng hồ.
• Trục van (stem) chuyển động nâng lên dọc theo yoke (giá đỡ trục).
• Đĩa van (gate) gắn với trục sẽ được kéo lên khỏi dòng chảy → dòng lưu chất đi qua tự do.
• Vì trục nổi, người quan sát sẽ thấy trục vươn cao, biết ngay van đang mở.

2. Khi đóng van:

• Xoay tay quay theo chiều kim đồng hồ.
• Trục van hạ xuống, đẩy đĩa van xuống vị trí chắn giữa thân van.
• Khi đĩa van chạm đáy, dòng chảy bị chặn hoàn toàn.
• Trục chìm xuống, biểu hiện trạng thái đóng.

Ưu điểm:

• Quan sát trạng thái trực tiếp: Nhờ trục nổi, không cần tháo van hay dùng cảm biến để biết van đang mở hay đóng.
• Đóng/mở hoàn toàn: Không gây hiện tượng giảm áp hoặc rung dòng như một số van khác.
• Đảm bảo an toàn hệ thống PCCC: Phù hợp cho các ứng dụng cần kiểm tra van thường xuyên.
• Vận hành êm ái, ít mài mòn: Đặc biệt nếu dùng loại có đĩa van bọc cao su (resilient seat).

Phân loại Van cổng OS&Y chất liệu

Dựa vào vật liệu chế tạo, van cổng OS&Y được chia thành 3 loại chính: van cổng gang OS&Y, van cổng thép OS&Y, và van cổng inox OS&Y. Mỗi loại có đặc điểm, ứng dụng và thông số kỹ thuật khác nhau, phù hợp với từng môi trường cụ thể.

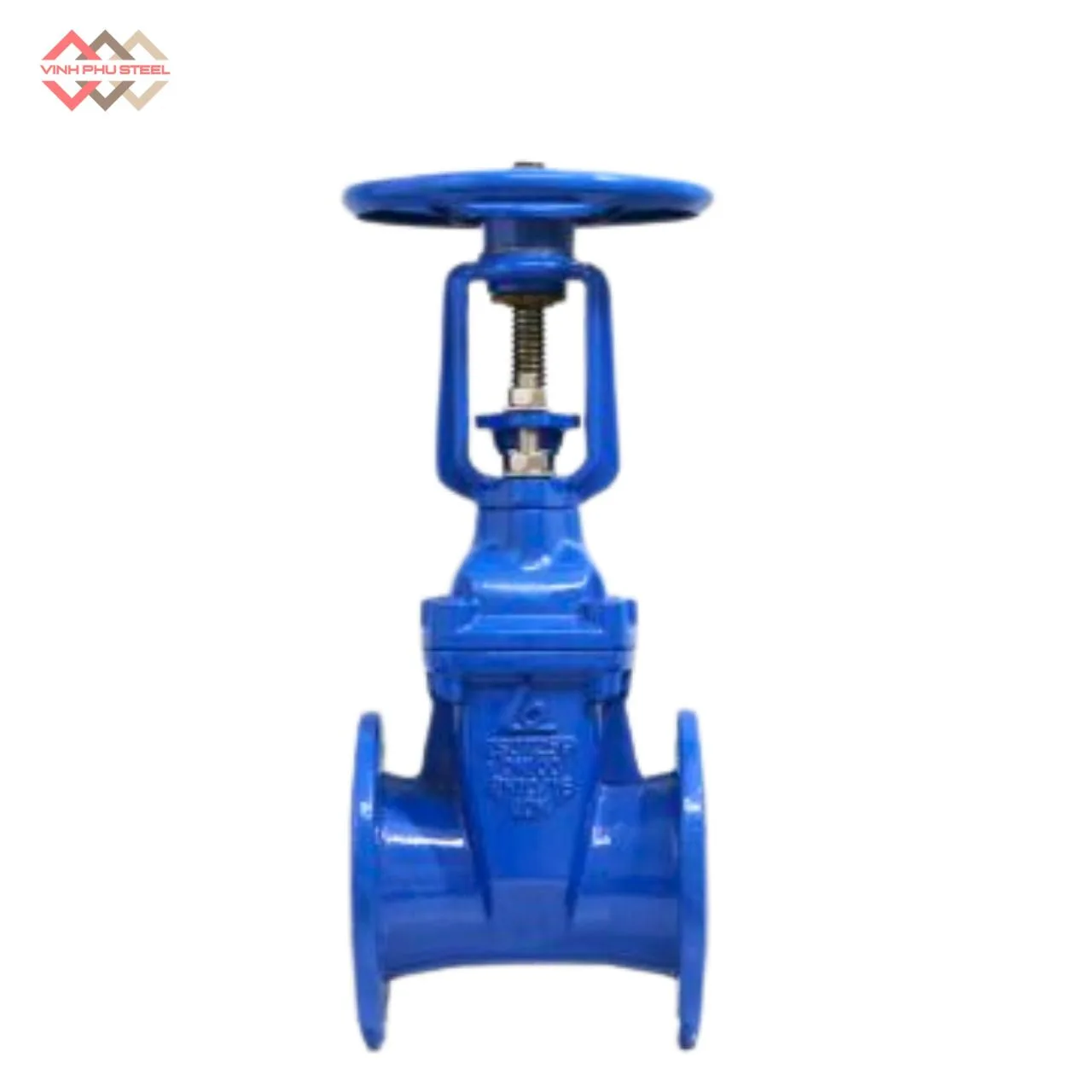

1. Van cổng gang OS&Y – Phổ biến cho nước và PCCC

Van cổng OS&Y làm bằng gang là dòng van phổ biến nhất hiện nay, thường được sử dụng trong hệ thống nước sạch, xử lý nước thải và đặc biệt là hệ thống PCCC.

• Cấu tạo & đặc điểm nổi bật:
  • Thân van được đúc hoàn toàn từ gang cầu hoặc gang dẻo.
  • Đĩa van được bọc cao su EPDM giúp tăng độ kín và độ bền.
  • Bề mặt van được sơn phủ epoxy màu xanh (dùng cho nước) hoặc đỏ (dùng trong PCCC).
  • Là dòng van cổng ty nổi duy nhất có thể lắp thêm cảm biến giám sát (supervisor switch) – đặc biệt quan trọng trong hệ thống cứu hỏa để kiểm tra trạng thái đóng/mở của van.
• Thông số kỹ thuật:
  • Kích cỡ: DN50 – DN200
  • Áp lực làm việc: PN10, PN16
  • Nhiệt độ làm việc: 0 ~ 80ºC
  • Kiểu kết nối: Mặt bích
  • Tiêu chuẩn mặt bích: JIS10K, BS, ANSI, DIN
  • Gioăng làm kín: EPDM
  • Sơn phủ: Epoxy Resin
• Ứng dụng: Hệ thống cấp nước dân dụng, xử lý nước, hệ thống PCCC.

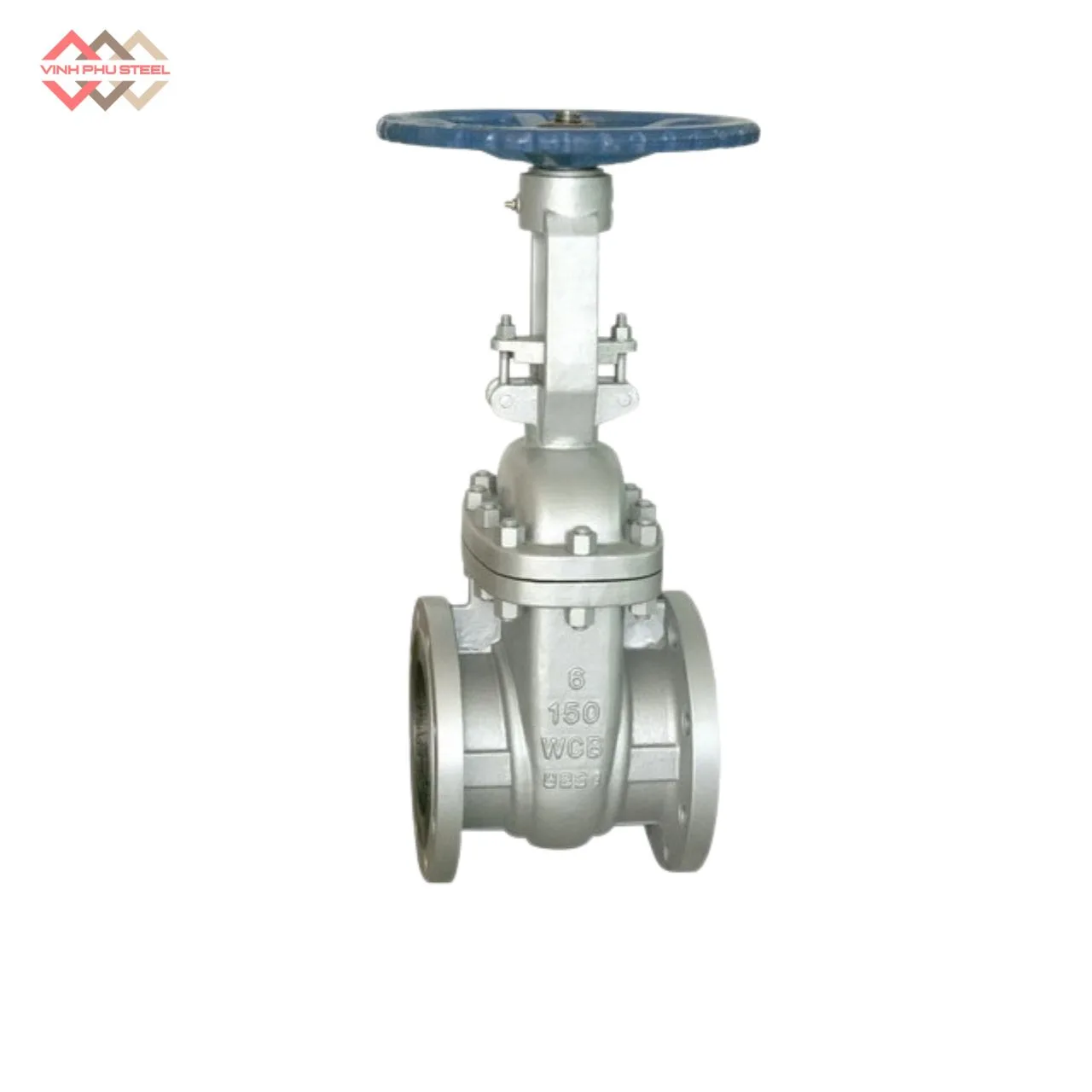

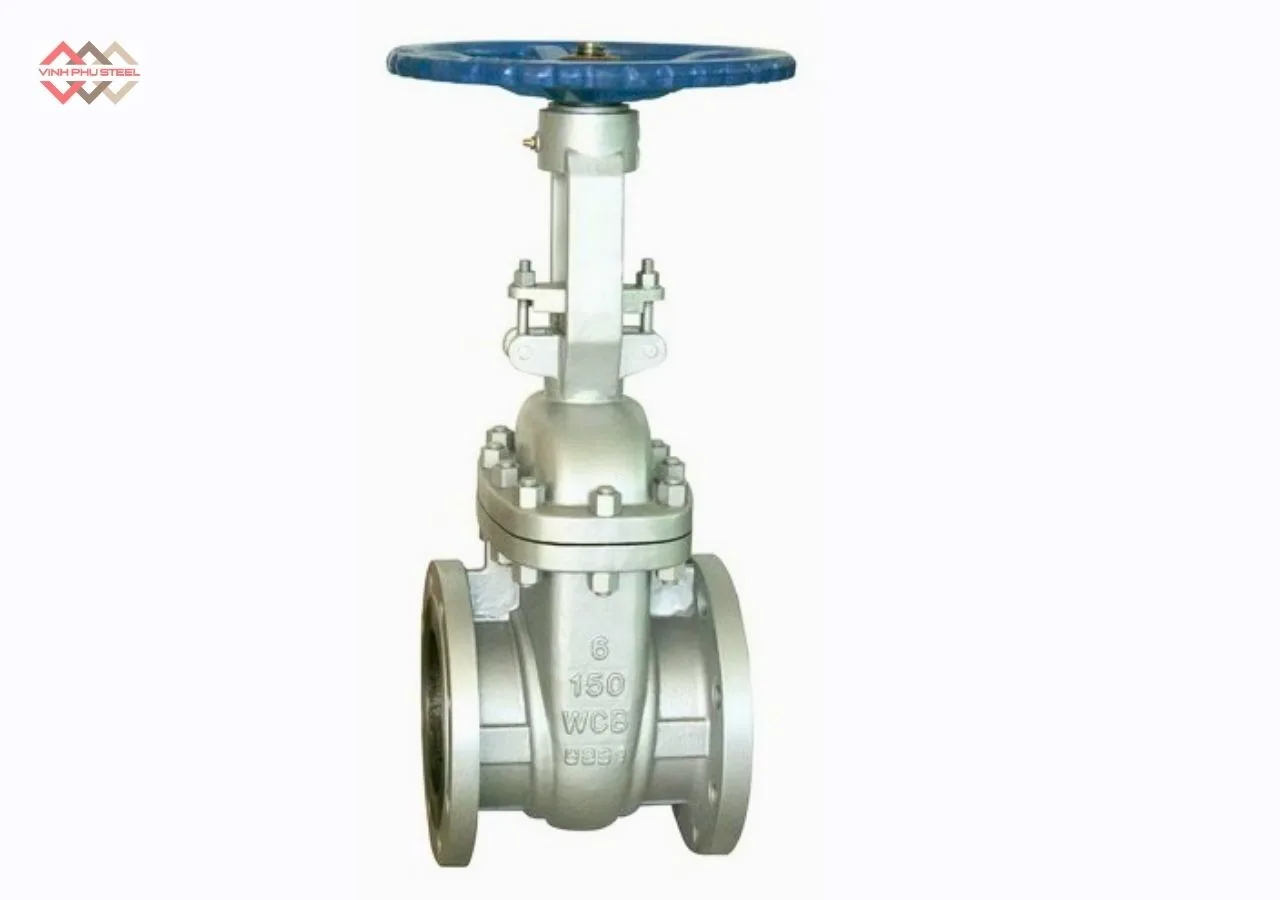

2. Van cổng thép OS&Y – Cho môi trường nhiệt độ và áp lực cao

Van cổng OS&Y bằng thép được thiết kế cho các hệ thống có điều kiện vận hành khắc nghiệt như hơi nóng, dầu nhiệt hoặc áp lực cao.

• Cấu tạo & đặc điểm nổi bật:
  • Thân van được chế tạo từ thép đúc WCB – chịu nhiệt và áp suất tốt.
  • Gioăng làm kín bằng kim loại (Inox) giúp tăng độ kín ở nhiệt độ cao.
  • Không phù hợp cho hệ thống có hóa chất ăn mòn.
• Thông số kỹ thuật:
  • Kích cỡ: DN50 – DN500
  • Áp lực làm việc: PN16, PN25, PN40, PN64
  • Nhiệt độ làm việc: 0 ~ 400ºC
  • Kiểu kết nối: Mặt bích
  • Tiêu chuẩn mặt bích: JIS10K, BS, ANSI, DIN
  • Gioăng làm kín: Inox
• Ứng dụng: Hệ thống hơi, dầu nóng, nhà máy công nghiệp nặng.

3. Van cổng inox OS&Y – Cho môi trường ăn mòn hóa chất

Van cổng OS&Y inox là dòng van chuyên dùng cho môi trường hóa chất, nước mặn, và các hệ thống yêu cầu vệ sinh cao như thực phẩm, dược phẩm.

• Cấu tạo & đặc điểm nổi bật:
  • Thân van được đúc từ inox SUS304 hoặc SUS316.
  • Khả năng chống ăn mòn vượt trội, bền với môi trường hóa chất nồng độ cao.
  • Gioăng làm kín bằng Teflon, chịu nhiệt và chống ăn mòn tốt.
• Thông số kỹ thuật:
  • Kích cỡ: DN50 – DN200
  • Áp lực làm việc: PN16, PN25
  • Nhiệt độ làm việc: 0 ~ 220ºC
  • Kiểu kết nối: Mặt bích
  • Tiêu chuẩn mặt bích: JIS10K, BS, ANSI, DIN
  • Gioăng làm kín: Teflon
• Ứng dụng: Hệ thống nước RO, hóa chất, nhà máy thực phẩm, dược phẩm, môi trường có tính ăn mòn cao.

Bảng tóm tắt các loại van cổng OS&Y theo vật liệu

Bảo dưỡng van cổng OS&Y đúng cách

Van cổng OS&Y (Outside Screw & Yoke) thường được sử dụng trong các hệ thống cấp nước, xử lý nước và phòng cháy chữa cháy (PCCC), yêu cầu độ tin cậy cao. Để đảm bảo van hoạt động hiệu quả và tuổi thọ lâu dài, cần thực hiện bảo dưỡng định kỳ theo các bước sau:

1. Kiểm tra định kỳ

• Kiểm tra trạng thái đóng/mở của trục van (ty nổi) bằng mắt thường.
• Đảm bảo không có tình trạng rò rỉ tại các vị trí kết nối và thân van.
• Đối với van có công tắc giám sát (supervisor switch), cần kiểm tra hoạt động điện định kỳ.

2. Vệ sinh van

• Loại bỏ bụi bẩn, tạp chất bám trên trục van và tay quay.
• Với van lắp ngoài trời, cần lau sạch lớp sơn epoxy nếu bị bong tróc hoặc gỉ sét, sau đó sơn lại để chống ăn mòn.

3. Bôi trơn trục van

• Bôi trơn định kỳ trục ren bên ngoài để đảm bảo việc đóng/mở nhẹ nhàng, tránh bị kẹt do gỉ hoặc ma sát cao.
• Không dùng các loại mỡ công nghiệp không phù hợp, nên dùng mỡ bôi trơn chuyên dụng cho thiết bị cơ khí.

4. Vận hành thử định kỳ

• Mở và đóng van vài vòng để đảm bảo trục van, đĩa van hoạt động trơn tru.
• Trong hệ thống PCCC, việc này nên được thực hiện theo lịch kiểm tra an toàn cháy nổ định kỳ.

5. Kiểm tra gioăng làm kín

• Gioăng làm kín (thường là EPDM, Teflon hoặc kim loại tùy loại van) cần được kiểm tra kỹ sau mỗi chu kỳ vận hành dài.
• Thay thế nếu phát hiện rạn nứt, biến dạng, hoặc không còn kín.

Lưu ý khi bảo dưỡng:

• Ngắt lưu chất và xả áp hệ thống trước khi bảo trì van.
• Sử dụng dụng cụ phù hợp, tránh dùng lực mạnh làm biến dạng trục hoặc tay quay.
• Lưu hồ sơ bảo trì để tiện theo dõi lịch sử và lên kế hoạch bảo dưỡng chu kỳ tiếp theo.

Hướng Dẫn Bảo Trì Van Cổng OS&Y Chuẩn Kỹ Thuật

Van cổng OS&Y (Outside Screw & Yoke) là thiết bị van ty nổi chuyên dùng trong các hệ thống PCCC, nước sạch, hơi nóng và hóa chất. Để đảm bảo hiệu quả vận hành lâu dài và an toàn, việc bảo trì van cổng OSY định kỳ là vô cùng cần thiết. Bài viết dưới đây sẽ hướng dẫn chi tiết cách kiểm tra, bảo dưỡng và xử lý sự cố thường gặp.

1. Tại Sao Cần Bảo Trì Van Cổng OSY?

• Đảm bảo van hoạt động trơn tru, không kẹt ty, không rò rỉ.
• Kéo dài tuổi thọ van, giảm thiểu hư hỏng và thay thế không cần thiết.
• Giúp giám sát chính xác trạng thái đóng/mở – đặc biệt quan trọng trong hệ thống PCCC.
• Phát hiện sớm các vấn đề như ăn mòn, mòn gioăng, oxi hóa trục ty nổi.

2. Tần Suất Bảo Trì Định Kỳ

• Hệ thống PCCC: kiểm tra mỗi 3 – 6 tháng.
• Hệ thống nước, hóa chất, hơi nóng: kiểm tra mỗi 6 – 12 tháng tùy theo điều kiện môi trường làm việc.

3. Hướng Dẫn Bảo Trì Van Cổng OSY

Bước 1: Ngắt lưu chất và xả áp

• Đảm bảo hệ thống đã được ngắt áp lực và xả sạch lưu chất trong ống.
• Đặt biển cảnh báo “Đang bảo trì” tại khu vực làm việc.

Bước 2: Vệ sinh bề mặt ngoài

• Lau sạch lớp bụi bẩn, bùn, dầu bám trên thân van, ty van.
• Kiểm tra lớp sơn epoxy hoặc lớp thép không gỉ (inox) có bị bong tróc không.

Bước 3: Kiểm tra trục ty nổi

• Vặn thử ty để đảm bảo chuyển động mượt mà, không kẹt cứng.
• Bôi trơn ty bằng mỡ chịu nhiệt hoặc dầu chuyên dụng nếu thấy có dấu hiệu khô cứng.

Bước 4: Kiểm tra gioăng làm kín

• Tháo nắp van (nếu cần) để kiểm tra gioăng cao su EPDM, teflon hoặc inox.
• Thay thế nếu thấy bị chai, rách hoặc biến dạng.

Bước 5: Kiểm tra đĩa van

• Đĩa van phải đóng/mở hoàn toàn, không lệch tâm, không kẹt.
• Với van gang OS&Y PCCC, kiểm tra lớp cao su EPDM bọc đĩa.

Bước 6: Kiểm tra bộ phận giám sát (Supervisor Switch)

• Với van dùng trong hệ thống PCCC, đảm bảo bộ phận giám sát hoạt động ổn định và kết nối đúng với trung tâm điều khiển.

4. Lưu Ý Khi Bảo Trì Van Cổng OSY

• Không sử dụng dầu mỡ thông thường cho ty van trong môi trường nhiệt độ cao hoặc hóa chất.
• Với van cổng inox OS&Y, nên dùng dung dịch tẩy nhẹ để vệ sinh tránh làm xước bề mặt inox.
• Ghi chép nhật ký bảo trì sau mỗi lần kiểm tra, bảo dưỡng.
• Sử dụng phụ kiện và gioăng đúng tiêu chuẩn của nhà sản xuất để đảm bảo độ kín.

Mua Van Cổng OS&Y Chính Hãng Uy Tín – Liên Hệ Thép Vinh Phú

Nếu bạn đang cần mua van cổng OS&Y chính hãng uy tín, Thép Vinh Phú chính là địa chỉ đáng tin cậy hàng đầu tại Việt Nam. Chúng tôi là nhà phân phối van cổng Samwoo – thương hiệu nổi tiếng với các dòng van cổng gang OS&Y, van cổng PCCC, đạt tiêu chuẩn chất lượng quốc tế.

Tại sao chọn mua van cổng OS&Y tại Thép Vinh Phú?

• Cung cấp van cổng OS&Y chính hãng Samwoo, đầy đủ chứng từ CO-CQ, đáp ứng các tiêu chuẩn UL/FM, JIS.
• Có sẵn nhiều loại van như:
  • Van cổng OS&Y dùng cho hệ thống nước
  • Van OS&Y cho hệ thống phòng cháy chữa cháy (PCCC)
  • Van OS&Y dùng trong đường ống công nghiệp và nhà máy xử lý nước
• Kho hàng lớn tại miền Bắc, đảm bảo tiến độ giao hàng nhanh, chi phí vận chuyển tối ưu.
• Đội ngũ tư vấn chuyên sâu, hỗ trợ lựa chọn đúng chủng loại và kích thước van từ DN50 đến DN400.
• Giá cả cạnh tranh, báo giá nhanh chóng, rõ ràng.
