Chữ Thập Thu Nối Rãnh Loại Mỏng MECH – Nối Ống Chữ Thập

Mô tả

Khi hệ thống đường ống của bạn cần phân nhánh nhưng vẫn muốn đảm bảo gọn nhẹ, thẩm mỹ và dễ lắp đặt, Chữ Thập Thu Nối Rãnh Loại Mỏng MECH – Slim Type Reducing Cross chính là giải pháp đáng tin cậy. Với thiết kế rãnh thông minh và thân mỏng, sản phẩm giúp kết nối ống có kích thước khác nhau một cách an toàn, hiệu quả và tiết kiệm chi phí thi công.

Bài viết dưới đây nhằm giới thiệu thông tin chi tiết về sản phẩm, cùng kỹ thuật lắp ráp & xử lý những vấn đề trong quá trình sử dụng.

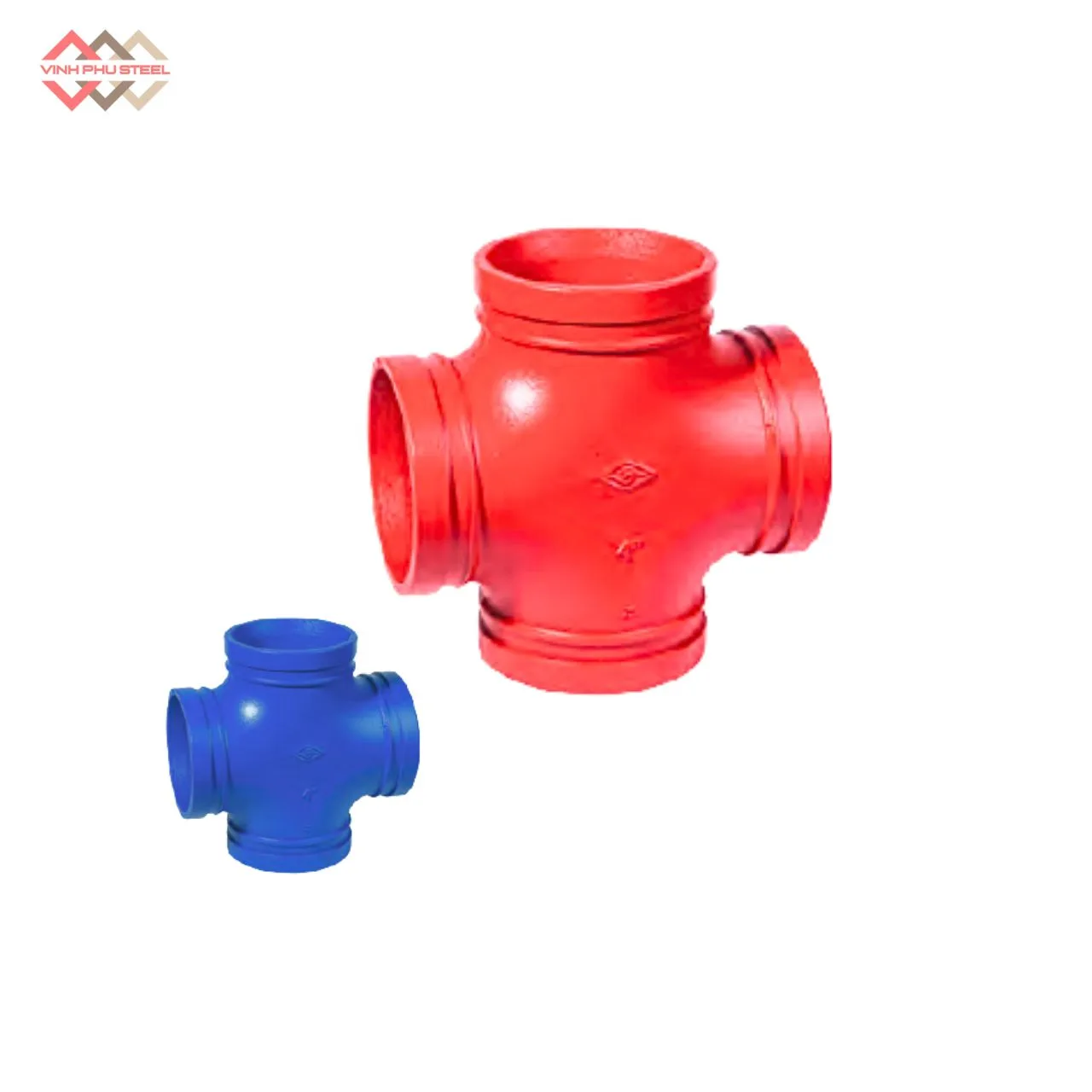

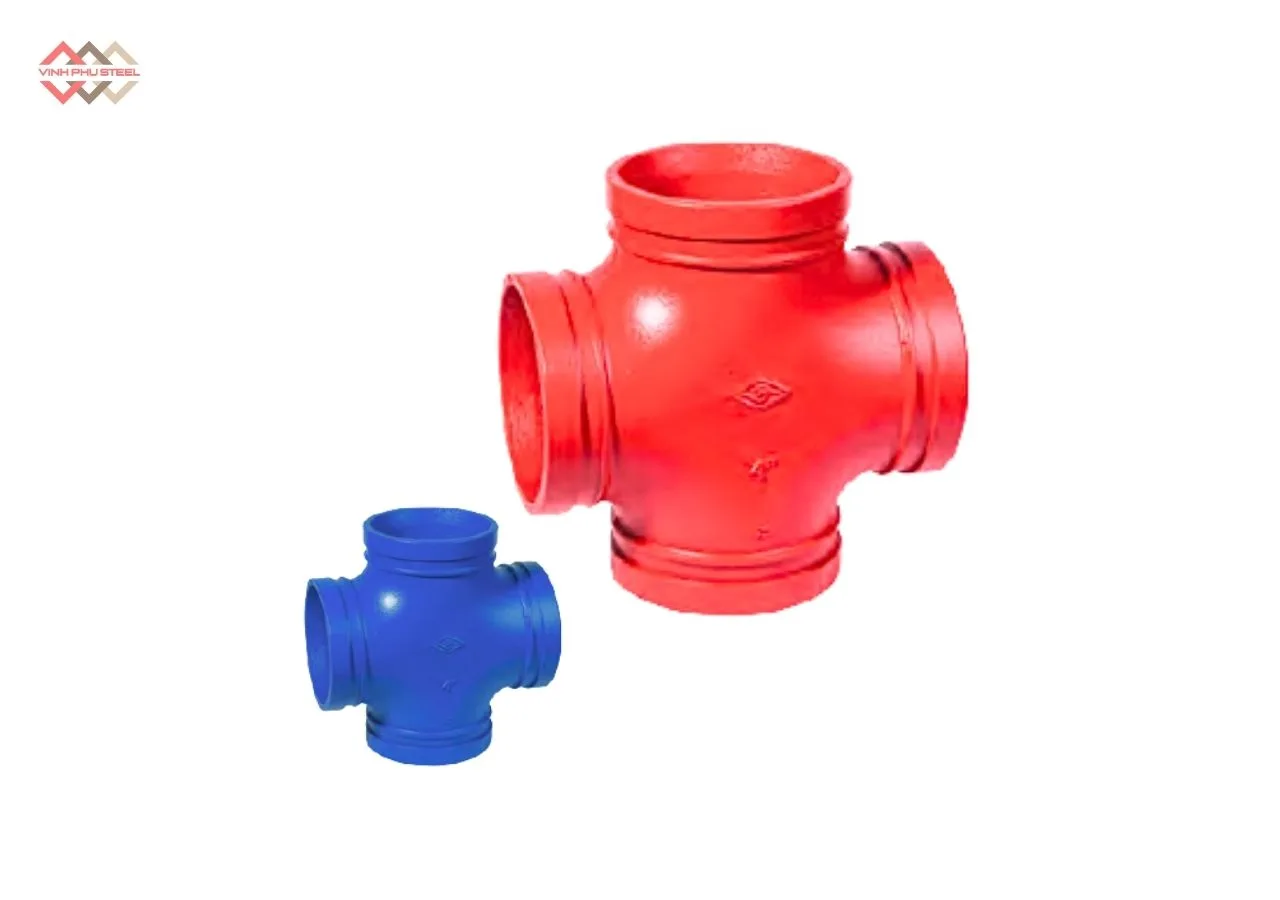

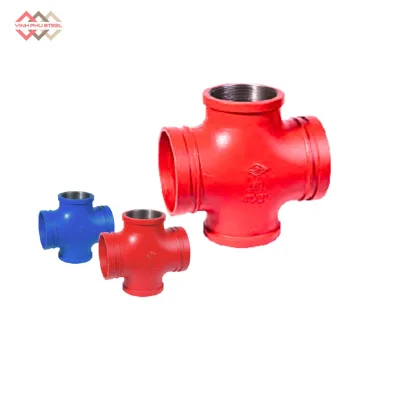

Chữ Thập Thu Nối Rãnh Loại Mỏng MECH

Chữ Thập Thu Nối Rãnh Loại Mỏng MECH (Slim Type Reducing Cross) là phụ kiện nối ống dạng rãnh (grooved fitting) có nhiệm vụ phân nhánh dòng chảy theo bốn hướng, trong đó đường ống nhánh có kích thước nhỏ hơn đường ống chính. Sản phẩm thuộc dòng loại mỏng (Slim Type) nên có thiết kế gọn nhẹ, dễ lắp đặt, tiết kiệm không gian, đồng thời đảm bảo độ kín khít và áp lực làm việc ổn định cho hệ thống.

Phụ kiện này được sử dụng phổ biến trong hệ thống đường ống PCCC, HVAC, cấp thoát nước và công nghiệp, nơi cần kết nối nhanh, tháo lắp dễ dàng mà vẫn giữ được độ bền và độ tin cậy cao.

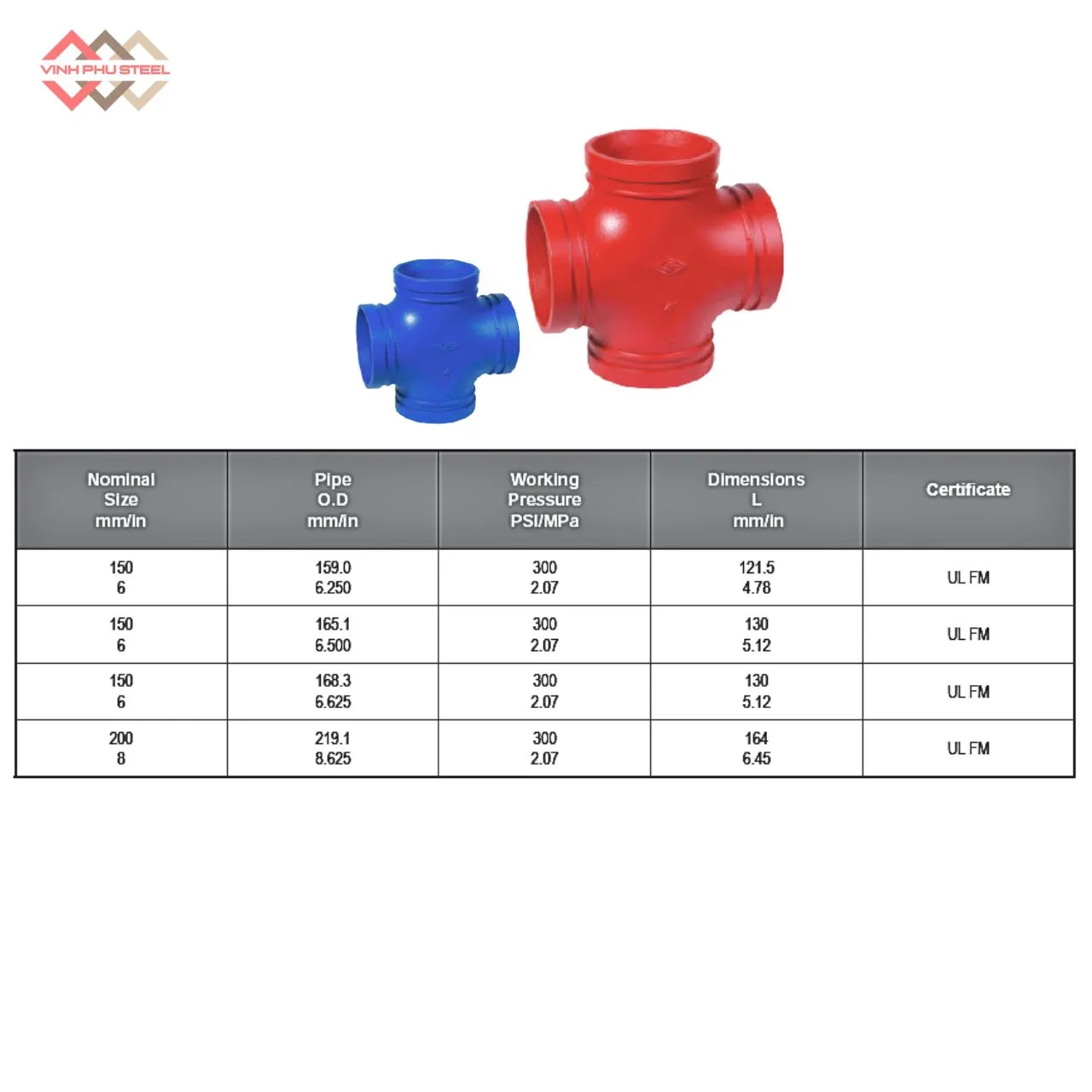

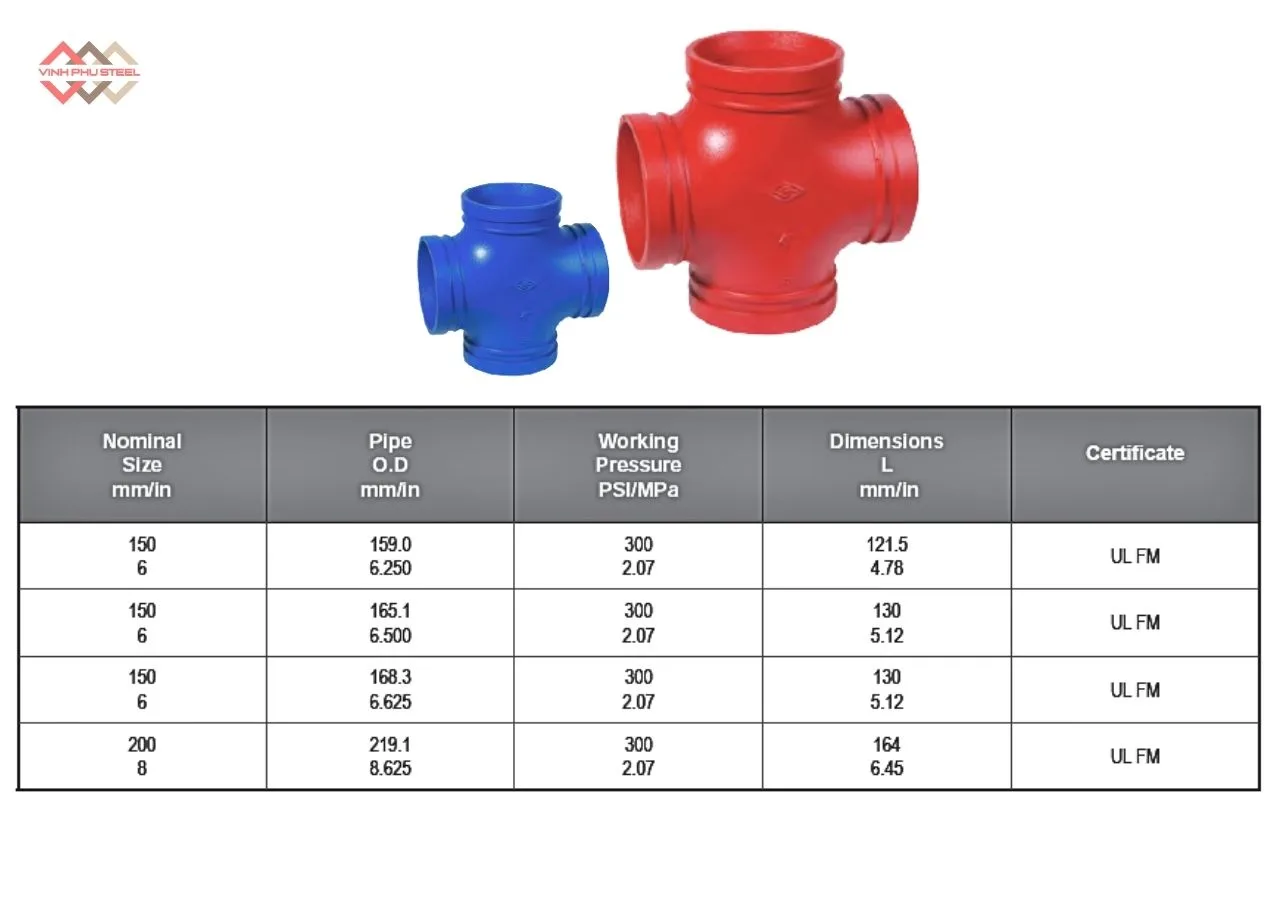

Thông Số Kỹ Thuật Chữ Thập Giảm Nối Rãnh Slim Type MECH

Thông số chính của Tê 4 ngã thu Mech Loại Mỏng:

• Tên sản phẩm: T 4 ngã thu nối rãnh Slim
• Dải kích thước DN(ống chính x ống rẽ): Từ DN150x100 đến DN200x150
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
• Kiểu liên kết: 2 cặp đầu nối rãnh có kích thước khác nhau.
• Áp suất làm việc: 300PSI.
• Nhà phân phối: Thép Vinh Phú.

Để tìm hiểu chi tiết thông tin chi tiết từ nhà sản xuất MECH, bạn tải Catalogue tại đây.

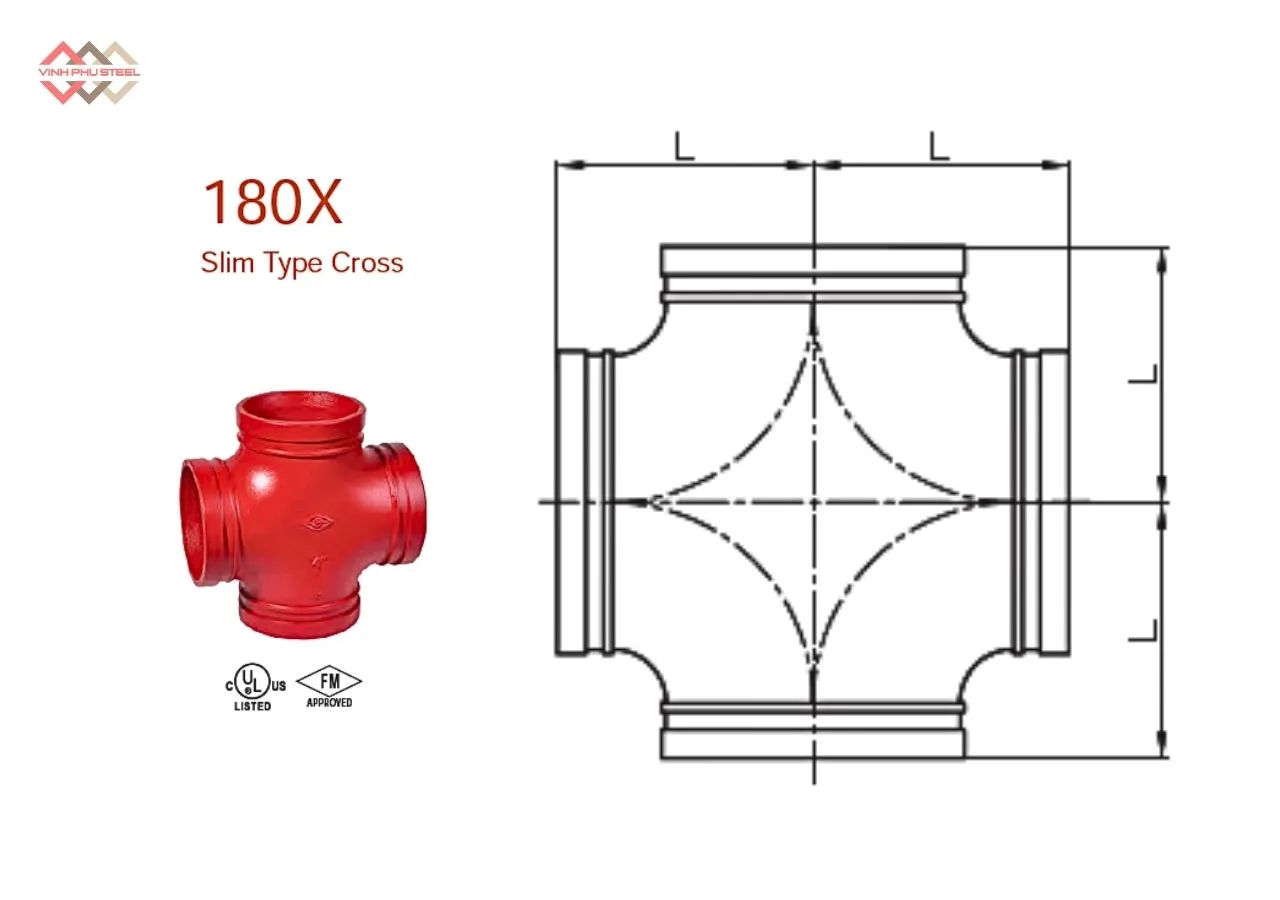

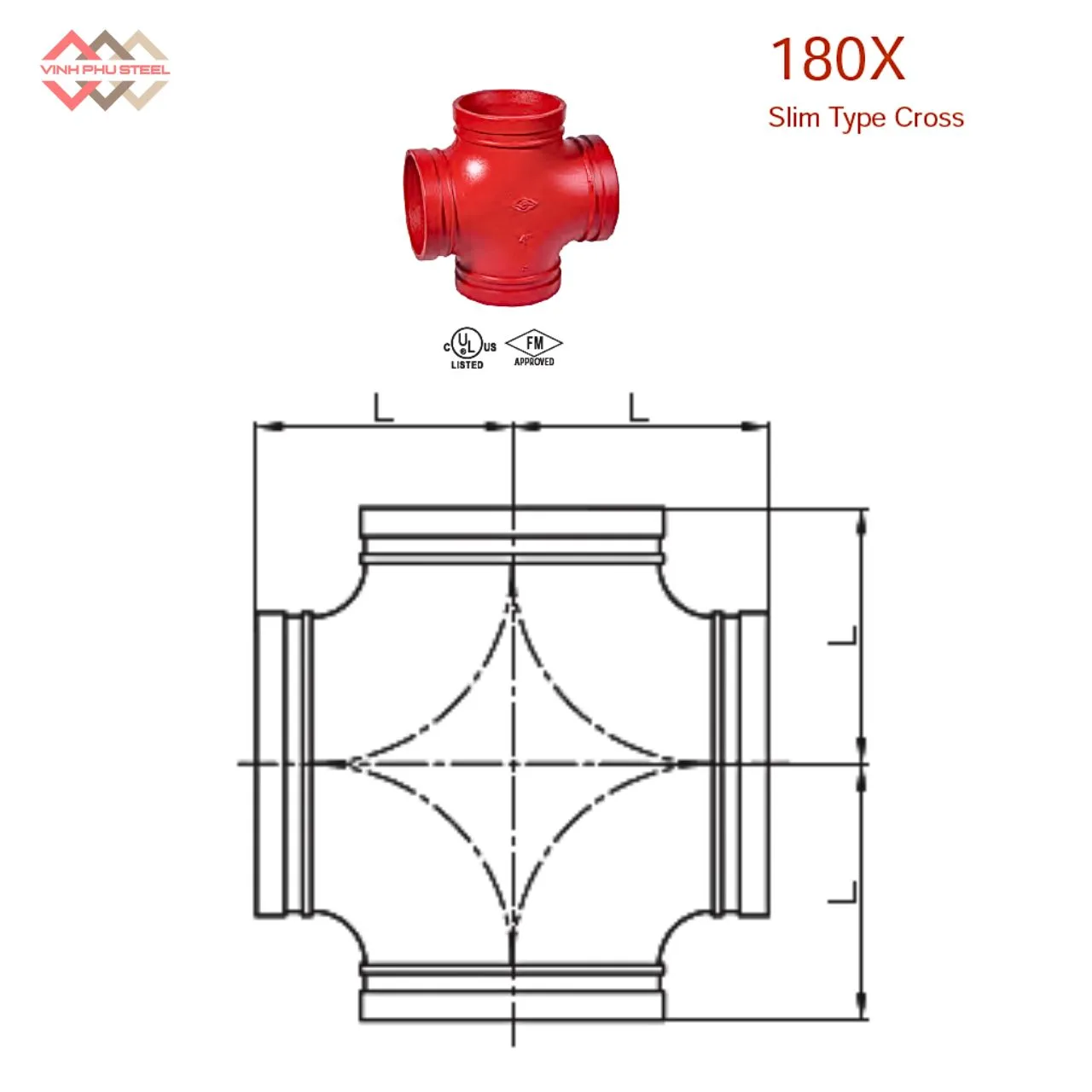

Cấu Tạo Chữ Thập Thu Nối Rãnh Loại Mỏng MECH

Chữ Thập Thu Nối Rãnh Loại Mỏng được thiết kế chuyên biệt cho các hệ thống đường ống yêu cầu kết nối gọn nhẹ, tiết kiệm không gian mà vẫn đảm bảo độ bền và khả năng chịu áp lực cao. Sản phẩm giúp phân nhánh dòng chảy theo 4 hướng, trong đó ống nhánh có đường kính nhỏ hơn ống chính, đáp ứng nhu cầu kết nối linh hoạt trong hệ thống PCCC, HVAC hay công nghiệp.

1. Thân chữ thập (Body)

Phần thân được đúc nguyên khối với thiết kế mỏng gọn (Slim Type), hình dạng chữ “+” giúp phân phối lưu lượng đều theo bốn hướng mà không gây áp lực cục bộ.

• Vật liệu chế tạo:
  • Gang dẻo (Ductile Iron – ASTM A536, Grade 65-45-12): đảm bảo độ bền cơ học và khả năng chịu áp lực tốt.
  • Thép đúc (QT450-10): tăng khả năng chịu nhiệt, chịu va đập và độ ổn định trong môi trường khắc nghiệt.
• Ưu điểm thiết kế Slim Type:
  • Thành mỏng hơn nhưng vẫn đạt chuẩn về độ bền.
  • Trọng lượng nhẹ giúp giảm tải trọng hệ thống.
  • Dễ thi công ở không gian hẹp, đặc biệt trong hệ thống PCCC trần treo.

2. Kiểu liên kết rãnh (Grooved Connection)

Sản phẩm được thiết kế với đầu nối rãnh (grooved ends) chính xác, cho phép kết nối giữa ống chính và ống nhánh có kích thước khác nhau.

• Lắp đặt nhanh chóng, không cần hàn hoặc ren, giúp rút ngắn thời gian thi công.
• Thuận tiện bảo trì, dễ tháo lắp khi cần thay thế.
• Rãnh được gia công theo tiêu chuẩn quốc tế, đảm bảo độ khít và khả năng chịu áp lực ổn định, phù hợp với các khớp nối (grooved coupling) tiêu chuẩn MECH.

3. Bề mặt hoàn thiện (Surface Finish)

Để đáp ứng đa dạng môi trường sử dụng, sản phẩm được xử lý bề mặt kỹ lưỡng với nhiều tùy chọn:

• Sơn đen (Black Paint): loại tiêu chuẩn, phù hợp môi trường trong nhà.
• Sơn epoxy: tăng khả năng chống gỉ, bảo vệ bề mặt trước tác nhân ăn mòn.
• Mạ kẽm hoặc kẽm nhúng nóng: dành cho khu vực ẩm ướt, môi trường ngoài trời, giúp tăng tuổi thọ và duy trì độ bền màu theo thời gian.

Lắp Đặt Đúng Kỹ Thuật Chữ Thập Thu Nối Rãnh Loại Mỏng MECH

Để đảm bảo độ kín khít, an toàn và tuổi thọ hệ thống đường ống, việc lắp đặt Chữ Thập Thu Nối Rãnh Loại Mỏng cần tuân thủ đúng quy trình kỹ thuật và tiêu chuẩn MECH.

1. Chuẩn bị trước khi lắp đặt

• Kiểm tra sản phẩm: đảm bảo phụ kiện không bị móp méo, nứt vỡ hoặc gỉ sét trước khi thi công.
• Vệ sinh đầu ống: làm sạch bụi bẩn, dầu mỡ và ba via trên bề mặt rãnh để tránh ảnh hưởng đến độ kín.
• Kiểm tra kích thước: bảo đảm kích thước rãnh trên ống phù hợp với tiêu chuẩn của khớp nối (grooved coupling) MECH tương ứng.

2. Căn chỉnh và lắp đặt

• Bước 1: Đưa Chữ Thập Thu Nối Rãnh Loại Mỏng vào vị trí cần kết nối, đảm bảo hướng phân nhánh đúng với thiết kế hệ thống.
• Bước 2: Lắp gioăng cao su (gasket) vào rãnh của phụ kiện và đầu ống, bảo đảm gioăng nằm đúng vị trí, không bị xoắn.
• Bước 3: Đặt vỏ khớp nối (coupling housing) bao quanh vị trí rãnh, sao cho hai nửa vỏ ôm khít đều hai bên.
• Bước 4: Lắp bu lông và đai ốc, siết đều hai bên theo đường chéo, đảm bảo lực siết cân bằng.
  • Momen siết phải tuân theo khuyến nghị kỹ thuật của nhà sản xuất MECH.
  • Tránh siết quá chặt gây biến dạng thân hoặc gioăng.

3. Kiểm tra sau lắp đặt

• Quan sát khe hở giữa hai nửa khớp nối: phải đều và nằm trong giới hạn cho phép.
• Thử áp lực hệ thống (pressure test): đảm bảo không rò rỉ tại các vị trí nối.
• Đánh dấu vị trí kiểm tra: giúp theo dõi sau khi vận hành thực tế.

4. Lưu ý kỹ thuật khi lắp đặt Slim Type

• Dòng Slim Type có thành mỏng và trọng lượng nhẹ, do đó:
  • Không dùng lực va đập mạnh khi căn chỉnh.
  • Hạn chế kéo, xoắn hoặc chịu tải trọng không đều lên thân phụ kiện.
  • Ưu tiên lắp đặt theo hướng đường ống cố định trước, phụ kiện sau để tránh sai lệch rãnh.
• Chỉ sử dụng phụ kiện và khớp nối MECH chính hãng, tương thích kích thước và tiêu chuẩn rãnh.

Lắp đặt đúng kỹ thuật giúp Chữ Thập Thu Nối Rãnh Loại Mỏng hoạt động ổn định, đảm bảo độ kín, độ bền và hiệu suất dòng chảy tối ưu, đồng thời giảm thiểu rủi ro rò rỉ hoặc hư hỏng trong quá trình vận hành.

Những Vấn Đề Thường Gặp Và Biện Pháp Khắc Phục

Trong quá trình thi công hệ thống ống bằng phụ kiện nối rãnh loại mỏng (Slim Type), nếu không tuân thủ đúng quy trình, rất dễ xảy ra các sự cố ảnh hưởng đến độ kín khít, tuổi thọ và hiệu quả vận hành của hệ thống. Dưới đây là những lỗi thường gặp và biện pháp khắc phục tương ứng:

1. Sai lệch kích thước hoặc độ sâu rãnh ống

Vấn đề:

• Rãnh trên ống không đúng tiêu chuẩn (quá nông hoặc quá sâu), khiến khớp nối không ôm chặt, dễ rò rỉ.
• Sai lệch đường kính giữa ống và phụ kiện, đặc biệt khi lắp nhầm loại coupling hoặc gasket không phù hợp.

Biện pháp khắc phục:

• Đo kiểm kỹ kích thước rãnh bằng thước đo chuyên dụng trước khi lắp.
• Sử dụng khớp nối và phụ kiện cùng thương hiệu MECH để đảm bảo tương thích hoàn toàn.
• Không tự gia công rãnh bằng dụng cụ không đạt chuẩn.

2. Lắp sai vị trí hoặc hướng phân nhánh

Vấn đề:

• Đặt sai hướng nhánh thu, làm dòng chảy phân phối không đều.
• Xoay phụ kiện sai trục, dẫn đến khó kết nối với các đoạn ống khác.

Biện pháp khắc phục:

• Kiểm tra bản vẽ kỹ thuật và hướng lắp trước khi cố định.
• Dùng bút đánh dấu hướng trên thân phụ kiện trước khi thi công.
• Khi điều chỉnh, tuyệt đối không dùng búa thép gõ trực tiếp vào thân Slim Type (vì thành mỏng, dễ biến dạng).

3. Lắp sai hoặc xoắn gioăng cao su (Gasket)

Vấn đề:

• Gioăng bị đặt lệch, xoắn hoặc kẹt mép gây rò rỉ nước, hơi hoặc chất lỏng.
• Dùng gioăng cũ, chai cứng hoặc không đúng kích cỡ.

Biện pháp khắc phục:

• Luôn bôi một lớp mỏng chất bôi trơn (gasket lubricant) chuyên dụng trước khi lắp để gioăng nằm đúng vị trí.
• Kiểm tra kỹ mép gioăng bằng mắt và tay trước khi siết coupling.
• Thay mới nếu gioăng có dấu hiệu lão hóa hoặc nứt.

4. Siết bu lông không đều hoặc quá chặt

Vấn đề:

• Siết không đều giữa hai đầu khiến coupling bị lệch tâm, giảm độ kín.
• Siết quá chặt có thể làm biến dạng thân hoặc cắt mép gioăng.

Biện pháp khắc phục:

• Siết đều tay, theo đường chéo, đảm bảo lực phân bố cân bằng.
• Dùng cờ lê lực (torque wrench) và tuân theo giá trị lực siết khuyến nghị của MECH.
• Kiểm tra lại sau 24 giờ vận hành thử áp.

5. Không kiểm tra áp lực sau lắp đặt

Vấn đề:

• Bỏ qua bước kiểm tra áp lực khiến các lỗi nhỏ không được phát hiện kịp thời.
• Dễ dẫn đến rò rỉ sau khi hệ thống đi vào hoạt động.

Biện pháp khắc phục:

• Thực hiện thử áp lực (pressure test) ở mức ≥ 1,5 lần áp suất làm việc thực tế.
• Quan sát toàn bộ các mối nối, đánh dấu vị trí rò rỉ (nếu có) để xử lý ngay.

Tuân thủ đúng quy trình lắp đặt theo hướng dẫn của MECH không chỉ nâng cao hiệu suất hệ thống mà còn giảm thiểu chi phí bảo trì và thời gian ngừng vận hành.

Ưu Điểm Của Chữ Thập Thu Nối Rãnh Loại Mỏng MECH

Chữ Thập Thu Nối Rãnh Loại Mỏng thuộc dòng phụ kiện nối rãnh (grooved fittings) cải tiến, được thiết kế nhằm tối ưu hiệu quả thi công, tiết kiệm không gian và nâng cao độ bền cho hệ thống đường ống. Dưới đây là những ưu điểm nổi bật của sản phẩm:

1. Thiết kế mỏng gọn – tiết kiệm không gian lắp đặt

• Cấu trúc Slim Type giúp thân phụ kiện mỏng hơn, nhẹ hơn so với loại tiêu chuẩn, rất phù hợp cho các hệ thống trần treo, không gian hẹp hoặc khu vực có giới hạn tải trọng.
• Thiết kế gọn giúp dễ dàng bố trí ống song song hoặc giao chéo mà không ảnh hưởng đến lưu lượng dòng chảy.

2. Kết nối nhanh – không cần hàn hoặc ren

• Sử dụng kiểu nối rãnh (grooved connection) cho phép lắp đặt, tháo rời và bảo trì nhanh chóng, giảm đến 70% thời gian thi công so với phương pháp hàn truyền thống.
• Không sinh nhiệt, không cần gia công tại chỗ, an toàn cho môi trường làm việc kín hoặc có nguy cơ cháy nổ.

3. Độ kín khít và khả năng chịu áp lực cao

• Các rãnh được gia công chính xác theo tiêu chuẩn quốc tế, kết hợp với gioăng cao su chuyên dụng giúp đảm bảo độ kín tuyệt đối và chịu được áp lực làm việc cao.
• Thiết kế tối ưu giảm rung động, hạn chế rò rỉ và tăng độ ổn định cho toàn bộ hệ thống.

4. Trọng lượng nhẹ – giảm tải trọng hệ thống

• Nhờ thành mỏng và khối lượng nhẹ, sản phẩm giúp giảm sức nặng lên khung treo và giá đỡ, đặc biệt quan trọng trong các hệ thống PCCC, HVAC trên cao hoặc nhà thép tiền chế.
• Dễ dàng vận chuyển và thi công, tiết kiệm chi phí nhân công.

5. Độ bền cao – tuổi thọ sử dụng lâu dài

• Được đúc từ gang dẻo hoặc thép chất lượng cao, bề mặt được sơn epoxy hoặc mạ kẽm, giúp chống ăn mòn, chống gỉ sét hiệu quả ngay cả trong môi trường ẩm ướt.
• Tuổi thọ trung bình cao hơn 1,5–2 lần so với các loại phụ kiện mỏng thông thường.

6. Linh hoạt trong ứng dụng

• Dễ dàng kết nối với nhiều loại ống khác nhau: ống thép đen, ống mạ kẽm, ống PCCC hoặc ống HVAC.
• Ứng dụng rộng rãi trong hệ thống phòng cháy chữa cháy (PCCC), điều hòa không khí (HVAC), cấp thoát nước, xử lý chất lỏng công nghiệp và cơ sở hạ tầng tòa nhà.

Ứng Dụng Của Chữ Thập Thu Nối Rãnh Loại Mỏng MECH

Với thiết kế Slim Type – mỏng, nhẹ, gọn, sản phẩm mang lại hiệu quả vượt trội trong nhiều lĩnh vực khác nhau:

1. Hệ thống Phòng Cháy Chữa Cháy (PCCC)

• Dùng để phân nhánh các tuyến ống dẫn nước chữa cháy từ trục chính đến các nhánh phụ, đầu phun sprinkler hoặc van điều khiển.
• Thiết kế rãnh giúp lắp đặt nhanh, tháo lắp dễ bảo trì, phù hợp với hệ thống treo trần hoặc không gian hạn chế.
• Đảm bảo độ kín và áp lực nước ổn định, đáp ứng tiêu chuẩn PCCC quốc tế.

2. Hệ thống HVAC – Điều hòa không khí

• Kết nối các tuyến ống gió, ống nước lạnh, ống giải nhiệt, đảm bảo lưu lượng phân bổ đồng đều.
• Loại Slim Type giúp giảm trọng lượng hệ thống treo, tối ưu không gian trần kỹ thuật, đồng thời hạn chế rung và tiếng ồn trong quá trình vận hành.

3. Hệ thống Cấp – Thoát Nước và Xử Lý Chất Lỏng

• Ứng dụng trong đường ống nước sạch, nước kỹ thuật, nước tuần hoàn hoặc nước thải nhẹ, nơi yêu cầu kết nối nhanh, kín khít và bền bỉ.
• Có thể sử dụng ở các nhà máy, khu công nghiệp, tòa nhà cao tầng hoặc trạm bơm kỹ thuật.

4. Nhà máy công nghiệp và cơ sở hạ tầng kỹ thuật

• Lắp đặt trong hệ thống ống công nghệ, dẫn dầu nhẹ, dẫn khí nén, hoặc đường ống sản xuất công nghiệp nhẹ.
• Thiết kế mỏng – nhẹ – bền giúp giảm tải trọng lên khung giá đỡ, tăng hiệu quả bố trí thiết bị trong nhà xưởng.

5. Ứng dụng trong công trình dân dụng và thương mại

• Được sử dụng phổ biến tại trung tâm thương mại, chung cư, bệnh viện, khách sạn, tòa nhà văn phòng, nơi yêu cầu hệ thống đường ống an toàn, gọn gàng và dễ bảo trì.

Địa Điểm Mua Chữ Thập Nối Rãnh Chất Lượng & Giá Tốt

Bạn đang tìm nhà cung cấp thép uy tín, chất lượng cao mà giá cả hợp lý để phục vụ cho các dự án hệ thống ống. Hãy đến với Thép Vinh Phú – nhà phân phối các loại chữ thập nối ống nhập khẩu chính hãng, giá tốt nhất thị trường.

Với nhiều năm kinh nghiệm trong lĩnh vực phân phối vật liệu thép và phụ kiện ống, Thép Vinh Phú đã khẳng định vị thế trên thị trường nhờ:

• Chất lượng sản phẩm hàng đầu: cung cấp thép chính hãng, đạt tiêu chuẩn kỹ thuật cao, đảm bảo độ bền, độ chịu lực và an toàn cho công trình.
• Giá thành cạnh tranh: tối ưu chi phí đầu vào cho khách hàng, đảm bảo bạn nhận được giá tốt mà không làm giảm chất lượng.
• Dịch vụ chuyên nghiệp – giao hàng nhanh: quy trình báo giá, tư vấn, giao hàng được thực hiện bài bản, chuyên nghiệp và đúng tiến độ.
• Hỗ trợ kỹ thuật và bảo hành: đội ngũ kỹ thuật giàu kinh nghiệm sẵn sàng hỗ trợ bạn từ khâu chọn sản phẩm đến xử lý phát sinh tại công trường.
• Mạng lưới phân phối rộng khắp: có thể cung cấp sản phẩm trên toàn quốc, phù hợp với cả các dự án lớn, nhỏ, từ trong thành phố đến vùng xa.

Hãy liên hệ ngay Thép Vinh Phú để nhận báo giá mới & tốt nhất

Hotline: 0933 710 789
