Trong mọi công trình bê tông cốt thép, nối cốt thép luôn là công đoạn then chốt, quyết định trực tiếp đến độ bền, độ ổn định và tuổi thọ của công trình. Tuy nhiên, không phải ai cũng hiểu rõ về các phương pháp nối thép trong xây dựng sao cho vừa đảm bảo kỹ thuật, vừa tiết kiệm chi phí và thời gian thi công.

Bài viết Nối Cốt Thép Trong Xây Dựng nhằm chia sẻ những cách nối phổ biến nhất hiện nay. Đồng thời, bài viết cũng phân tích ưu nhược điểm từng phương pháp, các lưu ý thi công thực tế, giúp bạn lựa chọn giải pháp nối thép phù hợp nhất cho từng loại công trình.

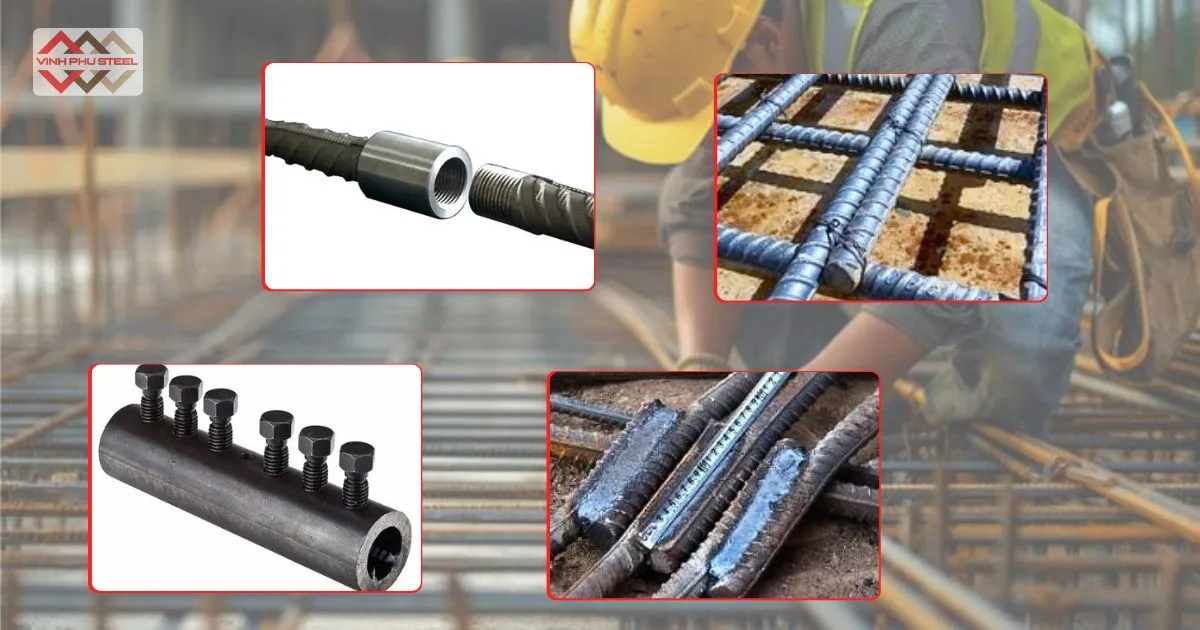

Nối cốt thép trong xây dựng là quá trình liên kết hai hoặc nhiều đoạn thép lại với nhau để tạo thành một thanh cốt thép liên tục, giúp truyền lực và đảm bảo tính toàn khối cho kết cấu bê tông cốt thép.

Trong thực tế thi công, chiều dài của các thanh thép thường không đủ để chạy suốt toàn bộ cấu kiện (như dầm, cột, sàn, móng…), vì vậy việc nối cốt thép là bắt buộc để đảm bảo liên kết chịu lực liên tục trong khung kết cấu.

Các phương pháp nối phổ biến hiện nay gồm:

Nối chồng (lap splice): chồng hai đầu thép lên nhau theo chiều dọc.
Nối hàn: hàn trực tiếp hai đầu thép lại.
Nối cơ học (nối ren): dùng khớp nối ren hoặc ống nối cơ khí để gắn hai đầu thép.

Download Tài Liệu Gia Công & Lắp Đặt Cốt Thép

Cách Nối Cốt Thép Chuẩn Kỹ Thuật Trong Thi Công Bê Tông

Hiện nay trong quá trình xây dựng và thi công bê tông, người ta thường sử dụng 3 phương pháp chính để nối cốt thép như sau.

1. Phương Pháp Nối Chồng Cốt Thép (Lap Splice) Là Gì

Phương pháp nối chồng cốt thép là một trong những cách nối truyền thống và phổ biến nhất trong xây dựng bê tông cốt thép. Đây là phương pháp liên kết hai thanh thép bằng cách chồng chúng lên nhau trong một khoảng chiều dài nhất định, sau đó cố định bằng dây buộc hoặc hàn nhẹ để đảm bảo vị trí ổn định trong quá trình đổ bê tông. Mục đích của việc nối chồng là giúp truyền lực dọc giữa các thanh thép, tạo thành một thanh liên tục có khả năng chịu lực và làm việc như một thể thống nhất trong cấu kiện.

Cấu Tạo Và Nguyên Lý Làm Việc cốt thép

Trong phương pháp nối chồng, hai đầu thanh thép được đặt song song và chồng lên nhau theo chiều dọc. Phần chiều dài chồng nối thường dao động từ 30 đến 50 lần đường kính thanh thép (30d–50d), tùy theo loại thép, mác bê tông và tiêu chuẩn thiết kế được áp dụng.

Khi bê tông được đổ và đông cứng, lực dính kết giữa thép và bê tông trong vùng nối giúp truyền tải trọng từ thanh này sang thanh kia, đảm bảo khả năng chịu lực liên tục. Để tăng hiệu quả chịu lực, các mối nối nên được bố trí so le nhau thay vì đặt cùng một vị trí trên mặt cắt, tránh hiện tượng tập trung ứng suất.

Ưu Điểm Của Phương Pháp Nối Chồng Cốt Thép

Thi công đơn giản, dễ thực hiện, không yêu cầu thiết bị hay công nghệ đặc biệt.
Chi phí thấp, phù hợp với công trình quy mô nhỏ và trung bình.
Dễ dàng kiểm tra và kiểm soát chất lượng trong quá trình thi công.
Có thể áp dụng cho nhiều loại cấu kiện bê tông như dầm, sàn, cột, tường chịu lực.

Nhược Điểm Của Phương Pháp Nối Chồng Cốt Thép

Tiêu hao nhiều vật liệu thép hơn do phần chiều dài chồng lớn.
Không phù hợp với thép có đường kính lớn (thường trên 25mm) vì khó đảm bảo độ dính kết hiệu quả.
Dễ gây tập trung ứng suất tại vùng nối nếu bố trí không đúng vị trí quy định.
Có thể ảnh hưởng đến chất lượng kết cấu khi thi công trong vùng chịu mô men uốn lớn, đặc biệt là giữa nhịp dầm hoặc giữa sàn.

Ứng Dụng Trong Thực Tế

Phương pháp nối chồng được sử dụng rộng rãi trong các công trình dân dụng, nhà ở, nhà xưởng, tường bê tông và các kết cấu có tải trọng trung bình. Trong khi đó, đối với công trình cao tầng, cầu đường hoặc những kết cấu chịu lực lớn, người ta thường hạn chế sử dụng nối chồng và thay thế bằng các phương pháp nối hàn hoặc nối cơ học để đạt độ an toàn cao hơn.

Lưu Ý Khi Thi Công Nối Chồng

Đảm bảo chiều dài chồng nối đủ theo yêu cầu tiêu chuẩn hoặc thiết kế.
Không bố trí mối nối ở vị trí chịu mô men lớn hoặc vùng chịu lực tập trung.
Các thanh thép nối phải được đặt thẳng hàng, đồng trục, và buộc chặt để không bị xê dịch trong quá trình đổ bê tông.
Nên sử dụng thép có bề mặt sạch, không dính dầu mỡ hay rỉ sét để tăng độ bám dính với bê tông.

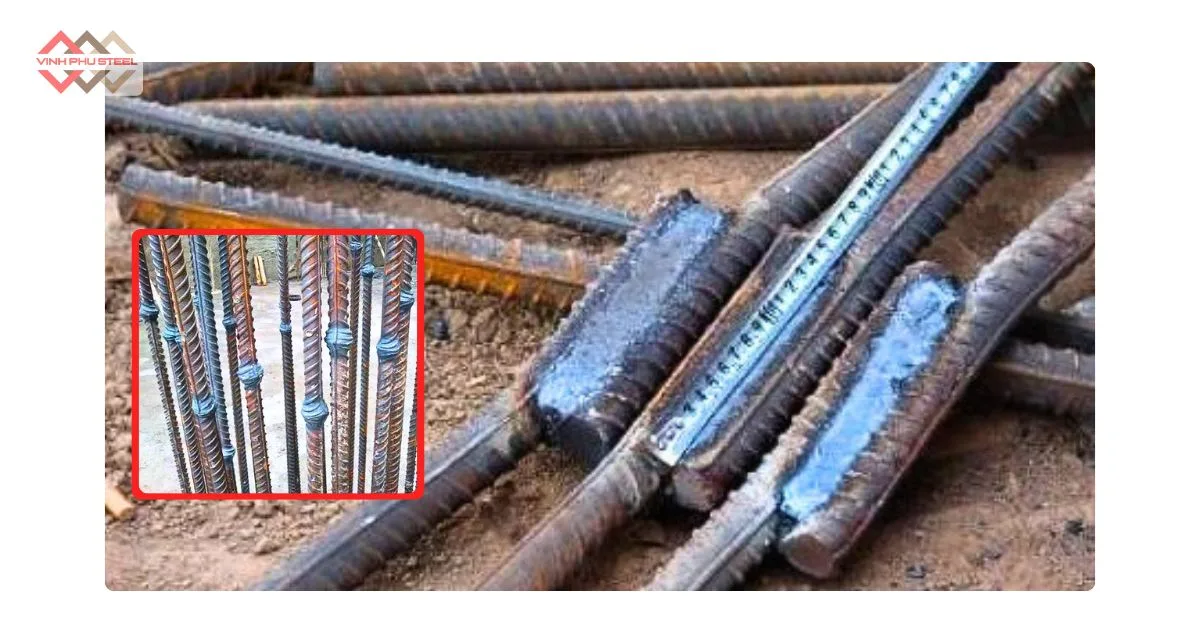

2. Phương Pháp Nối Hàn Cốt Thép

Nối hàn cốt thép là quá trình liên kết các thanh thép bằng nhiệt, làm chảy bề mặt hoặc phần đầu của thanh thép, giúp hai phần thép hòa quyện vào nhau tạo thành một khối đồng nhất. Mối hàn phải đảm bảo khả năng chịu lực tương đương hoặc lớn hơn so với thanh thép gốc.

Các Phương Pháp Hàn Cốt Thép Phổ Biến

a. Hàn Hồ Quang Tay (Manual Arc Welding)

Nguyên lý: Dùng que hàn tạo hồ quang điện giữa que và thép để nung chảy kim loại tại vị trí hàn.
Ưu điểm: Dễ thực hiện, thiết bị đơn giản, linh hoạt trong thi công.
Nhược điểm: Phụ thuộc vào tay nghề thợ hàn, mối hàn dễ bị khuyết tật nếu thao tác không chuẩn.
Ứng dụng: Thường dùng cho thép có đường kính nhỏ và trung bình (≤ 25 mm).

b. Hàn Điện Tiếp Xúc (Resistance Welding)

Nguyên lý: Dùng dòng điện cường độ lớn đi qua hai đầu thép ép chặt, làm chúng nóng chảy cục bộ và dính lại với nhau.
Ưu điểm: Mối hàn đồng đều, ít khuyết tật, chất lượng ổn định.
Nhược điểm: Yêu cầu thiết bị chuyên dụng, khó thi công tại công trường.
Ứng dụng: Phù hợp cho sản xuất thép cốt sẵn hoặc cấu kiện bê tông đúc sẵn.

c. Hàn Đối Đầu (Butt Welding)

Nguyên lý: Hai đầu thanh thép được nung chảy rồi ép lại với nhau để tạo thành mối nối liền khối.
Ưu điểm: Mối nối chắc chắn, độ bền cao, khả năng truyền lực tốt.
Nhược điểm: Cần thiết bị hàn công suất lớn và kiểm soát chính xác nhiệt độ, thời gian.
Ứng dụng: Dùng trong các công trình cầu, cột, dầm có yêu cầu chịu lực lớn.

d. Hàn Hồ Quang CO₂ (MIG/MAG Welding)

Nguyên lý: Dùng dây hàn liên tục trong môi trường khí bảo vệ CO₂ để tránh oxy hóa kim loại.
Ưu điểm: Mối hàn đẹp, ít bắn tóe, chất lượng ổn định.
Nhược điểm: Đòi hỏi thiết bị hiện đại, chi phí đầu tư cao.
Ứng dụng: Phù hợp với thi công nhà thép tiền chế, kết cấu cơ khí hoặc thép hình.

Yêu Cầu Kỹ Thuật Khi Nối Hàn Cốt Thép

Bề mặt thanh thép phải sạch, khô, không gỉ sét hoặc dính dầu mỡ.
Không được hàn khi thép đang ẩm ướt hoặc dưới điều kiện mưa, gió mạnh.
Chiều dài mối hàn phải đủ để đảm bảo khả năng truyền lực theo thiết kế.
Sau khi hàn, cần kiểm tra trực quan và thử kéo mẫu để đánh giá chất lượng mối nối.

Ưu Điểm Và Hạn Chế

Ưu điểm:

Mối nối gọn, không cần chồng thép dài → tiết kiệm vật liệu.
Tăng độ liền khối, khả năng chịu lực cao.
Phù hợp với thép đường kính lớn hoặc kết cấu chịu tải trọng lớn.

Hạn chế:

Yêu cầu tay nghề thợ cao và kiểm soát chặt chẽ quy trình.
Cần nguồn điện ổn định và thiết bị hàn chuyên dụng.
Mối hàn dễ bị nứt, rỗ khí nếu thao tác sai kỹ thuật.

Kiểm Tra Và Bảo Dưỡng Mối Hàn

Sau khi hàn, kiểm tra bằng phương pháp siêu âm hoặc từ tính để phát hiện khuyết tật trong mối nối.
Bảo dưỡng mối hàn bằng cách sơn chống gỉ, che chắn khỏi ẩm ướt trong thời gian chờ đổ bê tông.
Nếu phát hiện mối hàn lỗi, phải mài bỏ và hàn lại theo quy trình quy định.

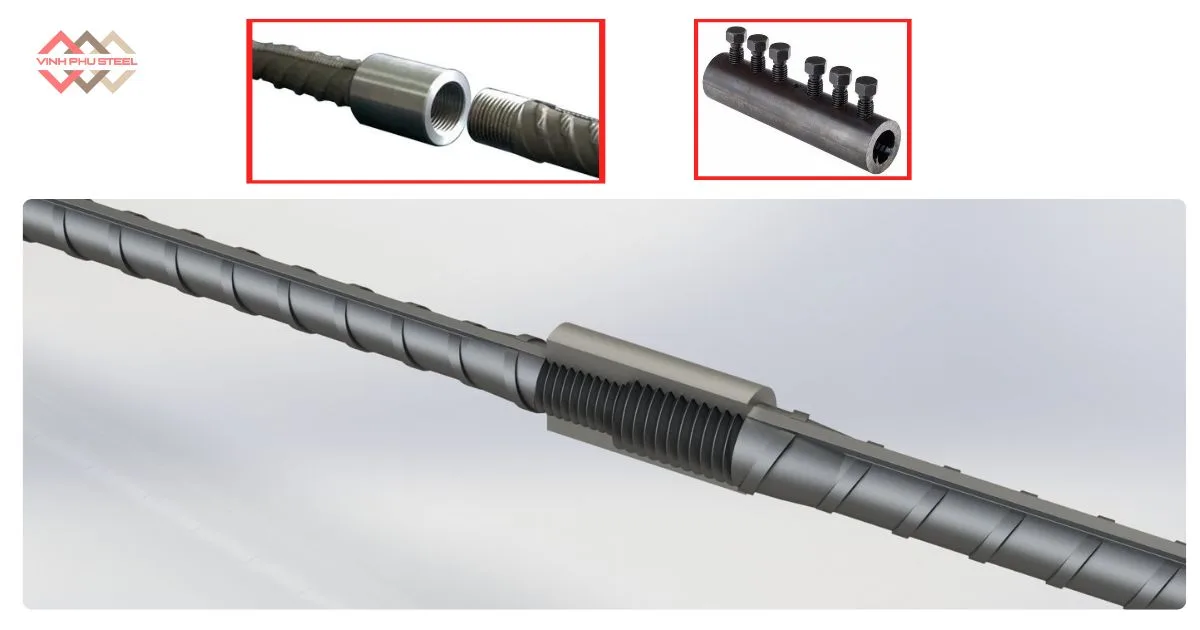

3. Phương Pháp Nối Cơ Học (Nối Ren Cốt Thép)

Nối cơ học hay còn gọi là nối ren cốt thép là một trong những phương pháp hiện đại và hiệu quả nhất để liên kết các thanh cốt thép trong kết cấu bê tông cốt thép. Thay vì chồng nối bằng buộc thép hoặc hàn, phương pháp này sử dụng ống nối ren chuyên dụng (Coupler) để ghép hai đầu thép lại với nhau, giúp truyền lực trực tiếp, đảm bảo độ bền cao và tính ổn định của kết cấu.

Nguyên Lý Và Cấu Tạo Của Mối Nối Cơ Học

Phương pháp nối ren cốt thép dựa trên nguyên lý ren hóa hai đầu thanh thép, sau đó dùng ống nối ren (coupler) để siết chặt, tạo nên mối nối liền khối có khả năng chịu kéo, chịu nén và chịu uốn tương đương hoặc cao hơn so với thanh thép gốc.

Cấu tạo cơ bản của mối nối cơ học gồm:

Hai đầu thép được tiện ren (ren trong hoặc ren ngoài, tùy loại coupler).
Ống nối (Coupler) bằng thép cacbon hoặc hợp kim cường độ cao.
Chất bôi trơn hoặc keo khóa ren (nếu tiêu chuẩn yêu cầu).

Quy Trình Thi Công Nối Cơ Học Cốt Thép

Bước 1: Chuẩn Bị Vật Tư Và Thiết Bị

Cốt thép theo đúng chủng loại và đường kính thiết kế.
Coupler nối ren đạt tiêu chuẩn JIS, BS, ACI, TCVN.
Máy tiện ren, máy siết lực hoặc cờ lê lực.
Dụng cụ vệ sinh và đo ren chuyên dụng.

Bước 2: Tiện Ren Cho Đầu Cốt Thép

Dùng máy tiện chuyên dụng để cắt và tạo ren trên đầu thanh thép.
Kiểm tra bước ren, độ sâu và độ chính xác của ren bằng dưỡng đo chuẩn.

Bước 3: Lắp Ống Coupler

Vặn một đầu coupler vào thanh thép thứ nhất cho đến khi siết chặt.
Đưa thanh thép thứ hai vào đầu còn lại của coupler và siết đều theo mô-men lực quy định.

Bước 4: Kiểm Tra Và Nghiệm Thu

Đảm bảo các mối nối đồng trục, không bị lệch tâm.
Kiểm tra mô-men siết, đánh dấu mối nối đã đạt yêu cầu.
Có thể thử kéo hoặc thử nén ngẫu nhiên để nghiệm thu chất lượng mối nối.

Ưu Điểm Của Phương Pháp Nối Cơ Học (Nối Ren)

Độ bền cao, truyền lực trực tiếp mà không cần chồng nối dài.
Tiết kiệm vật liệu và không gian thi công, đặc biệt trong vùng nối dày thép.
Thi công nhanh, không phụ thuộc thời tiết, không cần nguồn điện hoặc thiết bị hàn.
Dễ kiểm soát chất lượng và tháo lắp linh hoạt.
Phù hợp với thép đường kính lớn (D16 – D50) hoặc kết cấu chịu tải trọng cao như cột, dầm, móng, tường cứng.

Nhược Điểm Và Lưu Ý Kỹ Thuật

Cần máy tiện ren chính xác cao và thợ có tay nghề.
Đầu thép phải được tiện ren đúng tiêu chuẩn để đảm bảo ren ăn khớp hoàn toàn.
Không nên siết quá chặt hoặc sử dụng coupler sai kích thước.
Tránh để ren bị gỉ sét hoặc dính tạp chất trước khi lắp.
Trong các công trình quan trọng (như nhà cao tầng, cầu, hầm), phải kiểm tra chứng chỉ chất lượng coupler và thử nghiệm kéo/nén trước khi thi công hàng loạt.

Ứng Dụng Của Nối Cơ Học Trong Xây Dựng

Các công trình nhà cao tầng, cầu vượt, bãi đỗ xe nhiều tầng, đập thủy điện, nhà máy công nghiệp.
Khu vực yêu cầu độ chính xác cao, vùng neo cốt thép dày đặc, hoặc nối thép trong không gian hạn chế.
Dự án cần rút ngắn thời gian thi công nhưng vẫn đảm bảo chất lượng kết cấu.

Tầm Quan Trọng Của Đấu Nối Cốt Thép Trong Xây Dựng

Trong các công trình bê tông cốt thép, việc đấu nối cốt thép đóng vai trò đặc biệt quan trọng, ảnh hưởng trực tiếp đến khả năng chịu lực, độ ổn định và tuổi thọ của công trình. Bởi lẽ, cốt thép chính là “bộ xương” chịu lực kéo của kết cấu bê tông – nếu các mối nối không đảm bảo chất lượng, toàn bộ hệ thống có thể suy yếu, gây nứt gãy, võng hoặc thậm chí là sập đổ.

1. Đảm Bảo Tính Liên Tục Của Kết Cấu

Trong thực tế thi công, chiều dài thanh thép thường không đủ để kéo dài suốt toàn bộ cấu kiện như dầm, sàn, cột hay móng. Vì vậy, việc đấu nối thép giúp tạo sự liên tục về cấu tạo và truyền lực, giúp các thanh thép làm việc như một thể thống nhất. Nếu không có đấu nối đúng cách, lực kéo, nén hoặc uốn trong cấu kiện sẽ không được truyền đều, dẫn đến mất ổn định hoặc giảm khả năng chịu tải của công trình.

2. Tăng Độ Bền Và An Toàn Kết Cấu

Các mối nối thép được thi công đúng kỹ thuật giúp duy trì cường độ chịu lực và khả năng dính bám giữa thép – bê tông, ngăn ngừa nguy cơ nứt gãy trong vùng chịu lực. Trong các kết cấu quan trọng như cột chịu nén, dầm chịu uốn hoặc tường chắn, mối nối phải đảm bảo không làm giảm tiết diện chịu lực, đồng thời phải tuân thủ tiêu chuẩn kỹ thuật nghiêm ngặt để đảm bảo an toàn công trình lâu dài.

3. Linh Hoạt Trong Thi Công Và Thiết Kế

Đấu nối thép cho phép tối ưu hóa việc vận chuyển, gia công và lắp đặt. Các thanh thép có thể được chia thành đoạn ngắn hơn, dễ thi công, dễ kiểm soát chất lượng và thuận tiện trong không gian chật hẹp như tầng hầm hoặc khu vực cốt pha dày đặc. Ngoài ra, việc sử dụng các phương pháp nối hiện đại như nối cơ học (nối ren) giúp rút ngắn tiến độ, giảm trọng lượng hệ thống và tăng tính linh hoạt cho thiết kế kết cấu.

4. Tiết Kiệm Chi Phí Và Nâng Cao Hiệu Quả Thi Công

Khi lựa chọn đúng phương pháp đấu nối thép phù hợp (như nối chồng, nối hàn hay nối cơ học), nhà thầu có thể giảm hao phí vật liệu, tiết kiệm chi phí nhân công và rút ngắn thời gian thi công đáng kể. Đặc biệt, trong các dự án lớn, việc áp dụng công nghệ nối cơ học giúp giảm chiều dài chồng nối, tiết kiệm hàng tấn thép mỗi công trình, mang lại hiệu quả kinh tế lâu dài.

5. Tuân Thủ Tiêu Chuẩn Kỹ Thuật Và An Toàn Xây Dựng

Tất cả các mối nối thép trong công trình đều phải được kiểm tra, nghiệm thu theo tiêu chuẩn xây dựng hiện hành (TCVN, BS, ASTM…). Việc đấu nối sai kỹ thuật có thể dẫn đến sự cố nghiêm trọng, ảnh hưởng đến an toàn công trình và con người. Do đó, các kỹ sư và đơn vị thi công cần nắm vững nguyên tắc bố trí, chiều dài nối, vị trí đặt mối nối và phương pháp thi công phù hợp để đảm bảo chất lượng kết cấu đạt chuẩn.

Tầm Quan Trọng Của Đấu Nối Cốt Thép Trong Xây Dựng

1. Đảm Bảo Tính Liên Tục Của Kết Cấu

2. Tăng Độ Bền Và An Toàn Kết Cấu

3. Linh Hoạt Trong Thi Công Và Thiết Kế

4. Tiết Kiệm Chi Phí Và Nâng Cao Hiệu Quả Thi Công

5. Tuân Thủ Tiêu Chuẩn Kỹ Thuật Và An Toàn Xây Dựng

Tiêu Chuẩn Kỹ Thuật Của Nối Cốt Thép Trong Xây Dựng

Trong các công trình bê tông cốt thép, nối cốt thép là hạng mục quan trọng quyết định đến độ bền, độ ổn định và khả năng chịu lực của toàn bộ kết cấu. Vì vậy, việc thực hiện phải tuân thủ tiêu chuẩn kỹ thuật chặt chẽ theo quy định của các tiêu chuẩn xây dựng Việt Nam (TCVN) hoặc tiêu chuẩn quốc tế tương đương.

Dưới đây là những yêu cầu kỹ thuật cơ bản khi nối cốt thép trong xây dựng:

1. Chiều dài nối chồng tối thiểu

Với thép trơn: chiều dài nối chồng thường bằng 30–40 lần đường kính thanh thép (30d–40d).
Với thép có gờ (thép vằn): yêu cầu chiều dài bằng 25–35 lần đường kính thanh thép (25d–35d).
Trong thực tế, kỹ sư có thể tăng thêm 10–20% chiều dài nối để đảm bảo an toàn khi chịu tải trọng lớn.

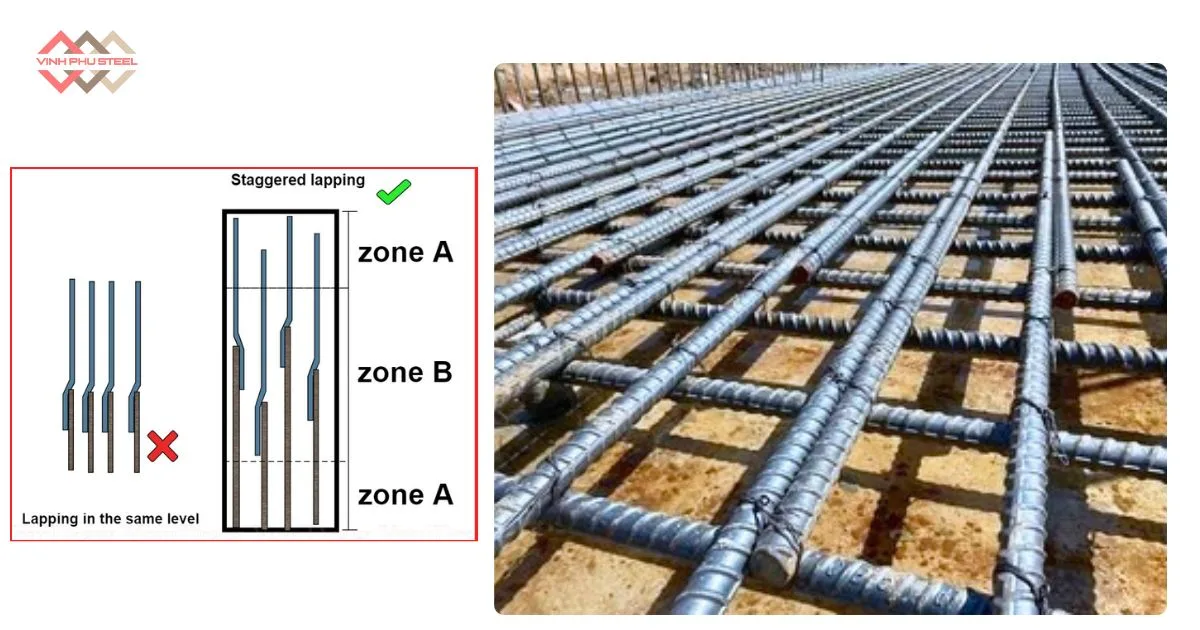

2. Vị trí nối thép

Không bố trí tất cả các mối nối trong cùng một mặt cắt chịu lực.
Các mối nối nên được phân bố so le nhau để tránh tập trung ứng suất gây nứt gãy kết cấu.
Không nên nối thép ở vị trí chịu mô men lớn nhất, như giữa nhịp dầm hoặc giữa cột.

3. Yêu cầu về độ chồng và liên kết

Bề mặt thép phải sạch, không dính dầu, gỉ sét hoặc vữa xi măng.
Khi nối chồng, các thanh thép phải đặt song song, tiếp xúc chặt, được buộc chắc bằng dây thép mềm ở khoảng cách đều đặn.
Đảm bảo khoảng bảo vệ bê tông đúng quy định để tránh ăn mòn thép.

4. Yêu cầu khi nối hàn

Chỉ áp dụng cho thép có tính hàn tốt (như CB300–CB400).
Mối hàn phải liền, đều, không rỗ khí, không cháy cạnh hoặc nứt.
Sau khi hàn, cần kiểm tra chất lượng mối nối bằng mắt hoặc bằng siêu âm đối với công trình quan trọng.

5. Yêu cầu khi nối cơ học (nối ren, nối ống)

Cốt thép phải được tiện ren hoặc gắn đầu nối chuyên dụng, đảm bảo ren ăn khớp hoàn toàn.
Ống nối hoặc khớp nối phải đạt tiêu chuẩn sản xuất (ISO, JIS, ASTM hoặc TCVN).
Phương pháp nối này thường dùng cho các công trình cao tầng, khu vực chịu lực lớn hoặc thi công trong không gian hẹp.

6. Kiểm tra và nghiệm thu

Tất cả mối nối phải được kiểm tra trực quan trước khi đổ bê tông.
Nếu phát hiện sai lệch về vị trí, chiều dài hoặc chất lượng nối, cần xử lý hoặc thay thế ngay trước khi tiếp tục thi công.

Lời Tổng Kết

Nối cốt thép trong xây dựng là một khâu then chốt đảm bảo tính toàn khối và khả năng chịu lực của kết cấu bê tông cốt thép. Việc lựa chọn phương pháp nối phù hợp – từ nối chồng, nối hàn đến nối cơ học – không chỉ ảnh hưởng đến chất lượng công trình, mà còn quyết định đến hiệu quả thi công, tiến độ và chi phí.

Để đạt được độ bền và an toàn cao nhất, các đơn vị thi công cần tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật, đảm bảo mối nối truyền tải được toàn bộ lực dọc thanh thép mà không làm suy giảm khả năng chịu tải của cấu kiện.

Trong bối cảnh xây dựng hiện đại, xu hướng sử dụng các giải pháp nối thép tiên tiến như nối ren cơ học hoặc khớp nối cơ khí đang trở nên phổ biến nhờ ưu điểm thi công nhanh, độ chính xác cao và tiết kiệm chi phí vật liệu.
