Trong các công trình xây dựng hiện đại, đặc biệt là thi công cọc khoan nhồi, hệ thống ống siêu âm đóng vai trò quan trọng trong việc kiểm tra chất lượng bê tông và đảm bảo độ an toàn của công trình. Để các đoạn ống này được kết nối đồng bộ, kín khít và ổn định, măng sông siêu âm trở thành một phụ kiện không thể thiếu.
Vậy măng sông siêu âm là gì, cấu tạo ra sao và được ứng dụng như thế nào trong thực tế? Bài viết dưới đây sẽ giúp bạn hiểu rõ chi tiết, đồng thời cung cấp những thông tin hữu ích để lựa chọn sản phẩm phù hợp cho từng nhu cầu thi công.

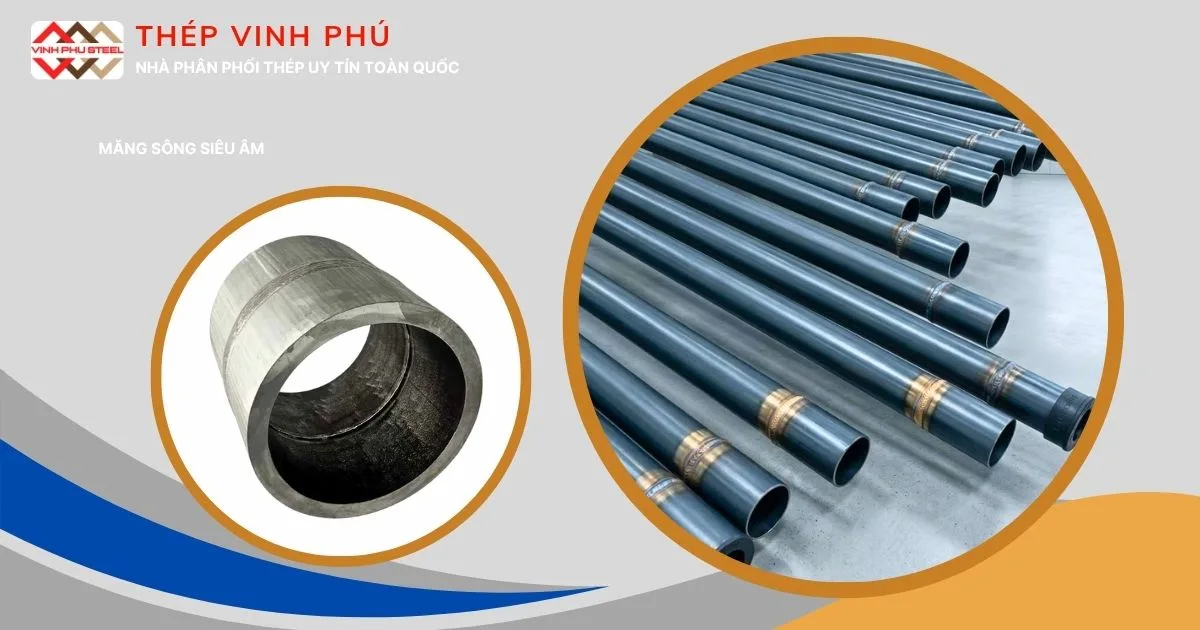

Măng Sông Siêu Âm Là Gì?
Măng sông siêu âm, còn được gọi là măng sống ống siêu âm hay cút nối ống siêu âm, là một loại phụ kiện đường ống chuyên dùng để kết nối hai đoạn ống thép siêu âm có cùng kích thước trong hệ thống đường ống.
Phụ kiện này được sử dụng phổ biến trong các công trình xây dựng, đặc biệt là hệ thống ống siêu âm trong khoan cọc nhồi, nhằm đảm bảo việc truyền tín hiệu siêu âm kiểm tra chất lượng bê tông được liên tục và chính xác.
Đặc điểm cấu tạo
- Được sản xuất từ thép (thép đen hoặc thép mạ kẽm)
- Thiết kế dạng ống nối thẳng (coupler)
- Gia công chính xác để đảm bảo độ khít khi lắp ghép
Phương pháp liên kết
- Các đoạn ống được nối với măng sông bằng phương pháp hàn
- Đảm bảo:
- Liên kết chắc chắn
- Độ kín cao
- Không ảnh hưởng đến quá trình truyền sóng siêu âm

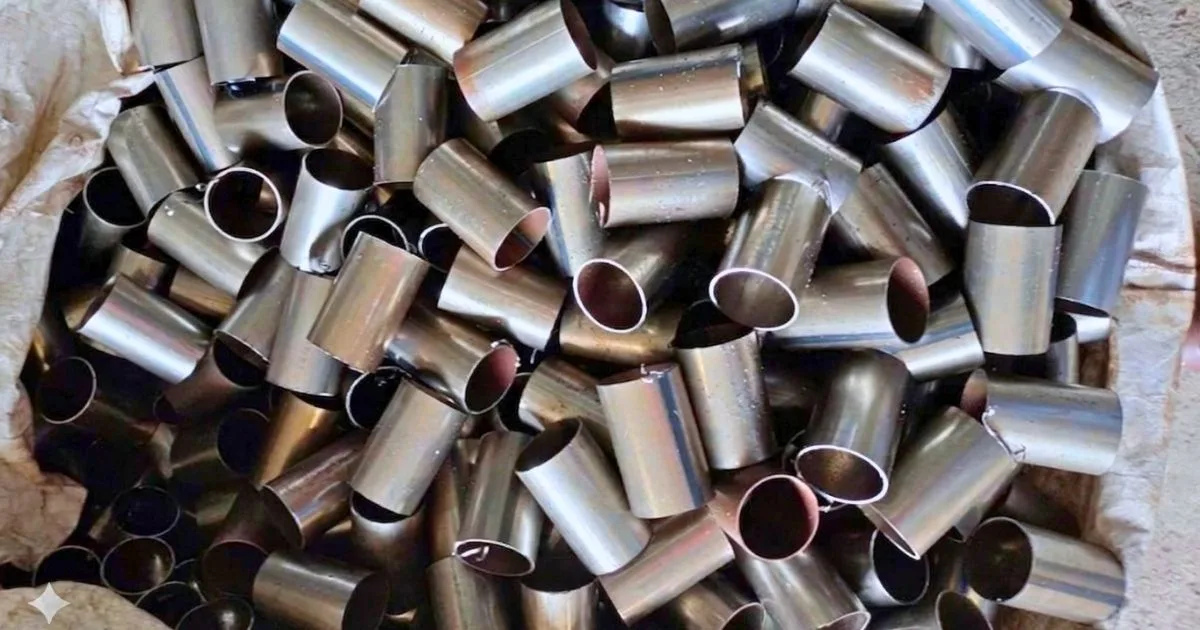

Cấu Tạo Của Măng Sông Siêu Âm
Măng sông ống siêu âm là phụ kiện nối ống thép siêu âm trong hệ thống kiểm tra cọc khoan nhồi. Cấu tạo đơn giản nhưng yêu cầu độ chính xác cao để đảm bảo liên kết chắc chắn và truyền tín hiệu ổn định.
1. Thân măng sông siêu âm
Thân măng ống sông siêu âm có dạng ống trụ tròn, được sản xuất từ thép đen hoặc thép mạ kẽm. Kích thước được gia công đồng bộ với ống thép siêu âm cùng đường kính, đảm bảo độ đồng tâm và khả năng lắp ghép chính xác.
2. Hai đầu kết nối
Hai đầu măng ống sông siêu âm được gia công phẳng và đều, giúp quá trình hàn với ống thép diễn ra thuận lợi. Thiết kế này đảm bảo độ kín và hạn chế sai lệch khi thi công.
3. Độ dày thành ống
Độ dày thành măng sông siêu âm được tính toán phù hợp với độ dày của ống siêu âm và yêu cầu chịu lực của công trình. Điều này giúp phụ kiện không bị biến dạng trong quá trình hàn và sử dụng.
4. Mối hàn liên kết
Măng sông ống siêu âm được nối với ống bằng phương pháp hàn trực tiếp. Mối hàn cần đảm bảo độ chắc chắn, kín hoàn toàn và không ảnh hưởng đến quá trình truyền sóng siêu âm trong kiểm tra cọc.
5. Lớp bảo vệ
Bề mặt măng sông siêu âm có thể được mạ kẽm hoặc sơn chống gỉ để tăng khả năng chống ăn mòn, phù hợp với môi trường ẩm ướt và điều kiện thi công ngầm.
Ưu Điểm Nổi Bật Của Măng Sông Siêu Âm
Măng sông ống siêu âm được sử dụng phổ biến trong hệ thống ống siêu âm cọc khoan nhồi nhờ khả năng kết nối ổn định và đáp ứng yêu cầu kỹ thuật cao. Dưới đây là các ưu điểm chính:
1. Liên kết chắc chắn
Măng sông siêu âm được hàn trực tiếp với ống thép, tạo mối nối bền vững, chịu lực tốt và hạn chế tối đa tình trạng bung hoặc nứt mối nối trong quá trình thi công.
2. Độ kín cao
Thiết kế đồng bộ và phương pháp hàn giúp măng sông ống siêu âm đảm bảo độ kín, ngăn nước, bùn hoặc tạp chất xâm nhập vào bên trong ống, không ảnh hưởng đến quá trình kiểm tra siêu âm.
3. Đảm bảo truyền tín hiệu ổn định
Kết cấu chính xác và mối nối kín giúp sóng siêu âm truyền liên tục, không bị gián đoạn, đảm bảo kết quả kiểm tra chất lượng bê tông chính xác.
4. Dễ thi công
Thiết kế đơn giản, dễ lắp đặt và hàn nối, giúp tiết kiệm thời gian thi công và giảm chi phí nhân công.
5. Độ bền cao
Măng sông ống siêu âm được làm từ thép chất lượng, có khả năng chịu lực và chịu môi trường khắc nghiệt, phù hợp với điều kiện thi công công trình ngầm.
6. Chống ăn mòn tốt
Có thể được mạ kẽm hoặc sơn chống gỉ, giúp tăng tuổi thọ sản phẩm khi làm việc trong môi trường ẩm ướt hoặc tiếp xúc với hóa chất.
Thông Số Kỹ Thuật Măng Sông Ống Siêu Âm
Măng sông ống siêu âm là phụ kiện quan trọng dùng để kết nối các đoạn ống siêu âm trong thi công cọc khoan nhồi. Dưới đây là các thông số kỹ thuật phổ biến:
Đường kính măng sông ống siêu âm
Các kích thước thông dụng gồm: D34, D42, D49, D60, D76, D90, D114…
Đường kính được sản xuất tương thích với đường kính ống siêu âm, đảm bảo độ kín khít và chắc chắn khi lắp đặt.
Chiều dài măng sông ống siêu âm
Chiều dài phổ biến từ 100 – 200 mm, tùy theo yêu cầu thi công và tiêu chuẩn thiết kế. Ngoài ra, có thể gia công theo kích thước riêng.
Độ dày thành măng sông
Độ dày dao động từ 2.0 – 3.5 mm hoặc theo yêu cầu kỹ thuật của từng công trình, giúp đảm bảo độ bền và khả năng chịu lực.
Vật liệu sản xuất măng sông ống siêu âm
- Thép carbon (CT3, SS400)
- Thép đen hoặc thép mạ kẽm
- Thép hợp kim (theo yêu cầu đặc biệt): Vật liệu đảm bảo khả năng chịu lực, chống ăn mòn và độ bền cao trong môi trường thi công.
Tiêu chuẩn sản xuất măng sông ống siêu âm
Sản phẩm được sản xuất theo các tiêu chuẩn:
- ASTM A53, ASTM A106
- JIS, DIN, ANSI, ASME
- TCVN 9395:2012 (áp dụng cho cọc khoan nhồi)

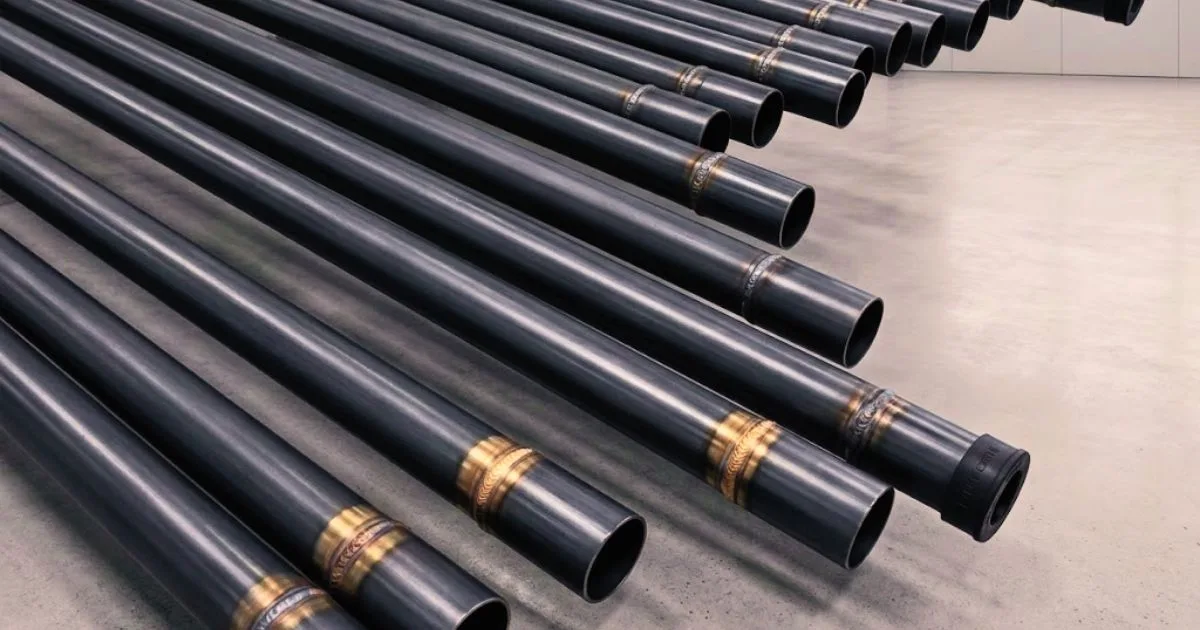

Ứng Dụng Của Măng Sông Ống Siêu Âm
Măng sông ống siêu âm là phụ kiện quan trọng trong hệ thống ống siêu âm cọc khoan nhồi, giúp kết nối các đoạn ống một cách chắc chắn, kín khít và đảm bảo quá trình kiểm tra chất lượng bê tông diễn ra chính xác. Nhờ khả năng chịu lực tốt, chống rò rỉ và thi công nhanh, măng sông ống siêu âm được ứng dụng rộng rãi trong nhiều lĩnh vực xây dựng.
Hệ thống ống siêu âm cọc khoan nhồi
Măng sông ống siêu âm được sử dụng để nối các đoạn ống siêu âm trong cọc khoan nhồi, tạo thành hệ thống ống liên tục từ đầu đến đáy cọc. Điều này giúp quá trình kiểm tra bằng phương pháp siêu âm như CSL (Crosshole Sonic Logging) hoặc PIT đạt độ chính xác cao. Việc sử dụng măng sông giúp đảm bảo tín hiệu truyền ổn định, không bị gián đoạn, từ đó đánh giá đúng chất lượng bê tông và phát hiện các khuyết tật bên trong cọc.
Công trình cầu đường
Trong các công trình cầu đường, đặc biệt là cầu lớn, cầu vượt, móng trụ cầu thường sử dụng cọc khoan nhồi chịu tải trọng lớn. Măng sông ống siêu âm đóng vai trò kết nối hệ thống ống kiểm tra trong cọc, giúp kiểm soát chất lượng thi công, phát hiện sớm các lỗi như rỗ bê tông, phân tầng hoặc nứt gãy. Nhờ đó, công trình đảm bảo độ an toàn, độ bền và tuổi thọ lâu dài.
Nhà cao tầng
Đối với các tòa nhà cao tầng, trung tâm thương mại hoặc chung cư, nền móng đóng vai trò quyết định đến độ ổn định của toàn bộ công trình. Măng sông ống siêu âm giúp liên kết các ống kiểm tra xuyên suốt chiều sâu cọc khoan nhồi, đảm bảo việc kiểm tra chất lượng bê tông được thực hiện đồng bộ và chính xác. Đây là yếu tố quan trọng giúp nâng cao độ an toàn và giảm thiểu rủi ro trong quá trình vận hành.
Công trình nền móng
Măng sông ống siêu âm còn được ứng dụng rộng rãi trong các công trình nền móng như nhà xưởng, khu công nghiệp, bến cảng, công trình hạ tầng kỹ thuật… Việc sử dụng măng sông giúp hệ thống ống siêu âm hoạt động hiệu quả, hỗ trợ kiểm tra chất lượng cọc theo đúng tiêu chuẩn kỹ thuật. Từ đó, nâng cao độ bền, khả năng chịu lực và tuổi thọ của toàn bộ công trình.
Tiêu Chuẩn Và Yêu Cầu Kỹ Thuật Khi Sử Dụng Măng Sông Ống Siêu Âm
Khi sử dụng măng sông ống siêu âm trong thi công cọc khoan nhồi, việc tuân thủ đúng tiêu chuẩn kỹ thuật là yếu tố quan trọng giúp đảm bảo chất lượng kiểm tra bê tông, độ an toàn và tuổi thọ công trình. Dưới đây là các yêu cầu kỹ thuật cần lưu ý:
Đảm bảo đồng bộ kích thước
Măng sông ống siêu âm phải có kích thước đồng bộ với đường kính ống siêu âm sử dụng (D34, D42, D49, D60…). Việc sai lệch kích thước có thể gây lỏng mối nối hoặc khó thi công, ảnh hưởng trực tiếp đến độ kín và khả năng truyền tín hiệu siêu âm.
Kiểm tra mối hàn măng sông
Các mối hàn cần được kiểm tra kỹ lưỡng, đảm bảo không có khuyết tật như nứt, rỗ khí, cháy cạnh hoặc hàn không ngấu. Mối hàn đạt tiêu chuẩn giúp tăng độ bền liên kết, tránh rò rỉ nước trong quá trình kiểm tra siêu âm.
Độ kín và độ thẳng của hệ thống ống
Sau khi lắp đặt, hệ thống măng sông và ống siêu âm phải đảm bảo độ kín tuyệt đối, không rò rỉ dung dịch. Đồng thời, ống phải được lắp thẳng, không cong vênh hoặc lệch trục để đảm bảo đầu dò siêu âm di chuyển thuận lợi và cho kết quả chính xác.
Yêu cầu trong thi công cọc khoan nhồi
Trong quá trình thi công, măng sông ống siêu âm phải được lắp đặt đúng vị trí, cố định chắc chắn vào lồng thép và đảm bảo không bị xê dịch khi đổ bê tông. Ngoài ra, cần kiểm tra toàn bộ hệ thống trước khi tiến hành đo siêu âm để đảm bảo đáp ứng các tiêu chuẩn như TCVN 9395:2012.
Kinh Nghiệm Lựa Chọn Măng Sông Ống Siêu Âm
Việc lựa chọn măng sông ống siêu âm phù hợp không chỉ giúp đảm bảo quá trình thi công thuận lợi mà còn ảnh hưởng trực tiếp đến độ chính xác khi kiểm tra chất lượng cọc khoan nhồi. Dưới đây là những kinh nghiệm quan trọng bạn nên lưu ý:
Chọn đúng kích thước ống siêu âm
Cần lựa chọn măng sông ống siêu âm có kích thước phù hợp với đường kính ống sử dụng như D34, D42, D49, D60… Việc đồng bộ kích thước giúp mối nối chắc chắn, không bị lỏng hoặc rò rỉ, đảm bảo tín hiệu siêu âm truyền ổn định.
Kiểm tra vật liệu sản xuất
Ưu tiên măng sông ống siêu âm được sản xuất từ thép chất lượng cao như CT3, SS400 hoặc thép mạ kẽm. Vật liệu tốt giúp tăng độ bền, khả năng chịu lực và chống ăn mòn trong môi trường thi công khắc nghiệt.
Lựa chọn đơn vị cung cấp uy tín
Nên chọn các nhà cung cấp có kinh nghiệm, năng lực sản xuất rõ ràng và có đầy đủ chứng chỉ chất lượng. Đơn vị uy tín sẽ đảm bảo sản phẩm đúng tiêu chuẩn, gia công chính xác và giao hàng đúng tiến độ.
Đảm bảo tiêu chuẩn kỹ thuật
Măng sông ống siêu âm cần đáp ứng các tiêu chuẩn kỹ thuật như ASTM, JIS, DIN hoặc TCVN 9395:2012 trong thi công cọc khoan nhồi. Đồng thời, cần kiểm tra kỹ mối hàn, độ kín và độ thẳng trước khi đưa vào sử dụng.

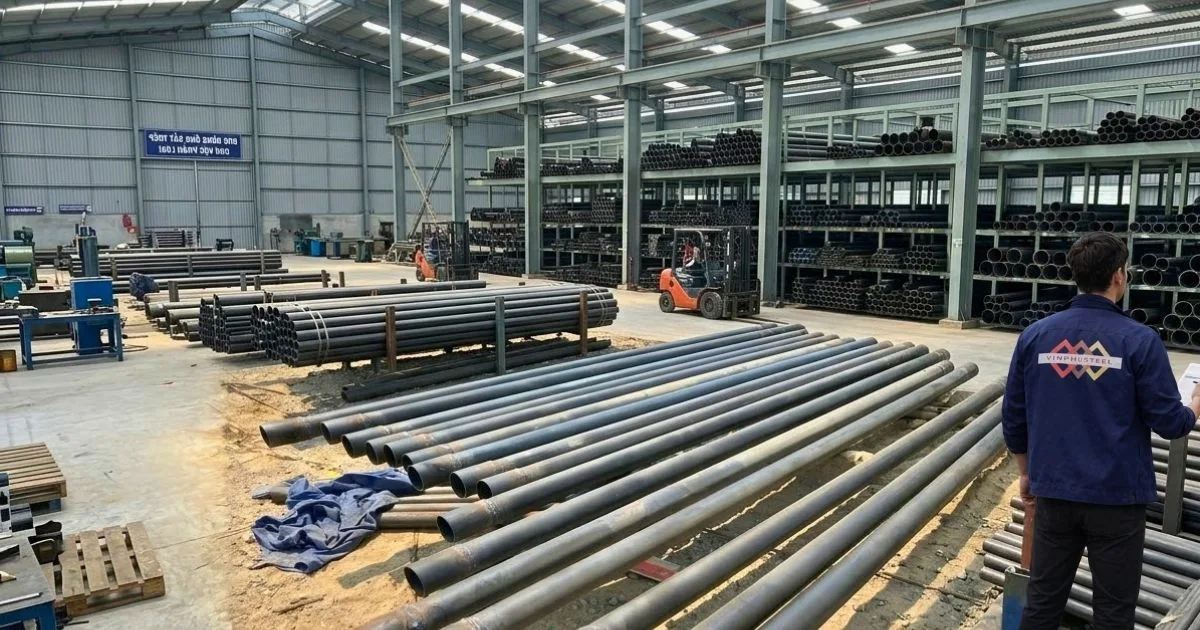

Ưu Điểm Khi Lựa Chọn Nhà Cung Cấp Thép Vinh Phú
Việc lựa chọn đúng nhà cung cấp măng sông ống siêu âm đóng vai trò quan trọng trong việc đảm bảo chất lượng công trình và hiệu quả thi công. Thép Vinh Phú là một trong những đơn vị được nhiều khách hàng tin tưởng nhờ những ưu điểm nổi bật sau:
1. Sản phẩm đạt tiêu chuẩn kỹ thuật cao
Măng sông ống siêu âm tại Thép Vinh Phú được sản xuất theo các tiêu chuẩn như ASTM, JIS, TCVN… đảm bảo độ chính xác về kích thước, độ bền và khả năng chịu lực trong môi trường thi công cọc khoan nhồi.
2. Gia công chính xác, đồng bộ kích thước
Sản phẩm được gia công với độ chính xác cao, đảm bảo đồng bộ với các loại ống siêu âm như D34, D42, D49, D60… giúp quá trình lắp đặt nhanh chóng, hạn chế sai lệch và rò rỉ.
3. Chất liệu thép chất lượng, độ bền cao
Thép Vinh Phú sử dụng vật liệu thép đạt chuẩn như CT3, SS400 hoặc thép mạ kẽm, giúp măng sông có khả năng chống ăn mòn, chịu lực tốt và tuổi thọ cao trong điều kiện thi công khắc nghiệt.
4. Kiểm tra chất lượng nghiêm ngặt
Mỗi sản phẩm đều được kiểm tra kỹ lưỡng về mối hàn, độ kín, độ thẳng trước khi xuất xưởng, đảm bảo đáp ứng đầy đủ yêu cầu kỹ thuật trong thi công và kiểm tra siêu âm cọc khoan nhồi.
5. Đáp ứng nhanh, gia công theo yêu cầu
Thép Vinh Phú có khả năng gia công theo yêu cầu riêng của từng công trình về kích thước, độ dày, số lượng, giúp tối ưu tiến độ và chi phí thi công.
6. Giá thành cạnh tranh, tối ưu chi phí
Nhờ chủ động nguồn vật liệu và sản xuất trực tiếp, sản phẩm có mức giá hợp lý, phù hợp với nhiều dự án từ nhỏ đến lớn.
7. Tư vấn kỹ thuật chuyên sâu
Đội ngũ kỹ thuật giàu kinh nghiệm hỗ trợ tư vấn lựa chọn măng sông ống siêu âm phù hợp, đảm bảo đúng tiêu chuẩn và hiệu quả sử dụng thực tế.
Kết Luận
Măng sông ống siêu âm là giải pháp kết nối hiệu quả, đóng vai trò quan trọng trong hệ thống ống siêu âm cọc khoan nhồi, giúp đảm bảo độ kín khít, độ bền và độ chính xác trong quá trình kiểm tra chất lượng bê tông. Việc lựa chọn đúng loại măng sông, đáp ứng đầy đủ tiêu chuẩn kỹ thuật sẽ góp phần nâng cao chất lượng và tuổi thọ công trình.
Lựa chọn nhà cung cấp uy tín như Thép Vinh Phú không chỉ giúp bạn yên tâm về chất lượng sản phẩm mà còn tối ưu chi phí và tiến độ thi công. Với năng lực gia công chính xác, vật liệu đạt chuẩn và dịch vụ hỗ trợ chuyên nghiệp, Thép Vinh Phú là đối tác đáng tin cậy cho mọi công trình.
Liên hệ ngay Thép Vinh Phú để được tư vấn chi tiết, nhận báo giá nhanh và lựa chọn măng sông ống siêu âm phù hợp nhất cho dự án của bạn.
