Khớp Nối Mềm Là Gì? Đặc Điểm, Ứng Dụng Và Tổng Hợp Các Loại Khớp Nối Mềm

Hiện nay, trong các hệ thống đường ống công nghiệp và dân dụng, khớp nối mềm đóng vai trò không thể thiếu. Thiết bị này không chỉ giúp kết nối các đoạn ống một cách linh hoạt, mà còn giảm rung, va đập, tiếng ồn và áp lực từ dòng chảy, bảo vệ toàn bộ hệ thống khỏi hư hỏng. Nhờ khả năng co giãn và đàn hồi, khớp nối mềm phù hợp với nhiều môi trường khác nhau, từ nước sạch, nước thải, hóa chất, đến hệ thống HVAC và PCCC.

Bài viết dưới đây sẽ giúp bạn tìm hiểu chi tiết về cấu tạo, phân loại, ưu điểm và ứng dụng của khớp nối mềm, đồng thời cung cấp thông tin cần thiết để lựa chọn loại khớp nối phù hợp cho từng hệ thống, giúp nâng cao hiệu suất và độ bền của đường ống.

Khớp Nối Mềm Là Gì?

Khớp nối mềm là thiết bị công nghiệp được thiết kế để kết nối các đoạn ống, đồng thời chịu được co giãn, rung động, va đập và thay đổi áp suất trong hệ thống. Khác với khớp nối cứng, khớp nối mềm có khả năng đàn hồi cao, giúp bảo vệ đường ống khỏi các tác động cơ học và nhiệt, đồng thời giảm rung động và tiếng ồn của dòng chảy.

Kích cỡ khớp nối mềm đa dạng, từ DN15 đến DN1000, phù hợp với nhiều hệ thống công nghiệp và dân dụng. Chiều dài và kiểu lắp có thể điều chỉnh để đáp ứng nhu cầu co giãn và kết nối linh hoạt.

Vật liệu cấu tạo phong phú: thân khớp thường làm từ cao su EPDM, NBR hoặc inox, có độ đàn hồi, chống ăn mòn và chịu nhiệt. Đầu kết nối làm bằng gang, thép hoặc inox theo tiêu chuẩn mặt bích hoặc ren. Các phụ kiện như bu lông, ốc vít, trục nối cũng được làm bằng thép hoặc inox, đảm bảo độ bền và an toàn trong quá trình lắp đặt và vận hành.

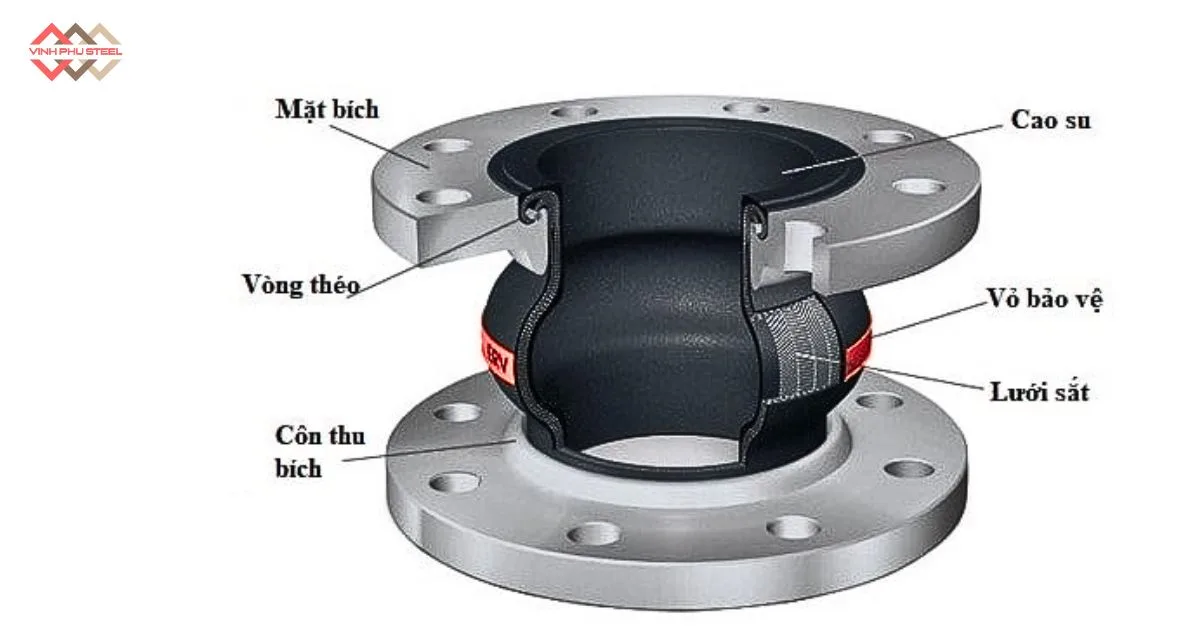

Đặc điểm cấu tạo và công dụng từng bộ phận của khớp nối mềm

Khớp nối mềm được thiết kế để vừa kết nối các đoạn đường ống, vừa giảm rung, va đập và chịu áp lực, đồng thời dễ dàng bảo trì và lắp đặt. Cấu tạo của khớp nối mềm gồm ba bộ phận chính:

1. Thân khớp nối

• Chất liệu: Cao su EPDM, NBR hoặc inox.
• Công dụng:
  • Là phần trung tâm để lưu chất đi qua.
  • Có khả năng co giãn, đàn hồi, giúp hấp thụ rung động và va đập từ dòng chảy, bảo vệ đường ống khỏi hư hỏng, nứt vỡ.
  • Giảm tiếng ồn và áp lực xung động trong hệ thống.
  • Cho phép khớp nối thay đổi chiều dài theo sự co dãn của hệ thống, đảm bảo vận hành ổn định.

2. Đầu kết nối

• Chất liệu: Gang, thép, inox.
• Kiểu kết nối: Mặt bích, ren, rắc co, hoặc các kiểu EE/BE/BB.
• Công dụng:
  • Liên kết chắc chắn khớp nối mềm với hệ thống đường ống.
  • Đảm bảo kín nước, chống rò rỉ, chịu được áp suất và nhiệt độ cao.
  • Cho phép lắp đặt linh hoạt, dễ dàng tháo lắp khi bảo trì hoặc thay thế.

3. Phụ kiện đi kèm

• Bao gồm: Bu lông, ốc vít, trục nối.
• Chất liệu: Thép hoặc inox chống gỉ.
• Công dụng:
  • Kết nối và cố định các bộ phận của khớp nối mềm lại với nhau.
  • Đảm bảo khớp nối vận hành an toàn, chịu lực tốt và duy trì độ kín khít theo thời gian.
  • Giúp việc bảo trì, kiểm tra định kỳ trở nên nhanh chóng và dễ dàng hơn.

Ưu điểm của khớp nối mềm

Trong các hệ thống đường ống hiện đại, khớp nối mềm đóng vai trò quan trọng nhờ khả năng giảm rung, co giãn và bảo vệ hệ thống khỏi hư hỏng. Dưới đây là những ưu điểm nổi bật:

Đa dạng về vật liệu và kích cỡ

Có thể làm từ cao su EPDM, NBR, inox, gang, thép. Kích thước từ DN15 đến DN1000, phù hợp với nhiều loại hệ thống đường ống.

Khả năng co giãn và đàn hồi cao

Giúp hấp thụ rung động, va đập và thay đổi áp suất trong đường ống. Giảm nguy cơ vỡ, rạn nứt hoặc rò rỉ lưu chất.

Chịu áp lực và nhiệt độ tốt

Phù hợp với các môi trường làm việc áp suất thường từ 10 – 16 bar và nhiệt độ thường lên đến 120 – 220°C tùy loại.

Giảm tiếng ồn và rung động

Đặc biệt hiệu quả trong hệ thống bơm, máy nén, HVAC, giúp vận hành êm ái hơn.

Dễ lắp đặt và bảo trì

Thiết kế linh hoạt với mặt bích, ren, EE, BE, BB, dễ tháo lắp khi bảo trì hoặc thay thế.

Bảo vệ hệ thống đường ống

Giúp tăng tuổi thọ của đường ống và thiết bị, giảm chi phí sửa chữa và bảo trì.

Tính kinh tế và an toàn

Sản phẩm chính hãng có giá hợp lý, đảm bảo chất lượng, an toàn vận hành và bảo hành 12 tháng.

Ứng dụng của khớp nối mềm

Khớp nối mềm là giải pháp linh hoạt và hiệu quả cho nhiều hệ thống đường ống trong công nghiệp và dân dụng nhờ khả năng co giãn, giảm rung, chống va đập và chịu áp lực cao. Một số ứng dụng phổ biến bao gồm:

Hệ thống cấp thoát nước

Khớp nối mềm giúp giảm áp lực và rung động từ bơm, bảo vệ đường ống nước sạch, nước thải, nước biển.

Hệ thống PCCC (phòng cháy chữa cháy)

Sử dụng trong các đường ống dẫn nước áp lực cao, giúp chống rung, giảm va đập, đảm bảo nước phun ra ổn định.

Hệ thống HVAC và điều hòa không khí

Giúp giảm tiếng ồn, rung động từ quạt, máy nén và duy trì hiệu suất hoạt động của hệ thống.

Hệ thống dẫn hóa chất và dung dịch công nghiệp

Khớp nối mềm inox hoặc cao su chịu được môi trường ăn mòn, thích hợp cho các chất lỏng, axit, bazo, xăng dầu.

Đường ống công nghiệp và hàng hải

Ứng dụng trong các nhà máy sản xuất, trạm bơm, thủy điện, hoặc vận chuyển chất lỏng trên tàu biển.

Đảm bảo ổn định áp suất, chịu nhiệt, giảm rung và va đập, kéo dài tuổi thọ hệ thống

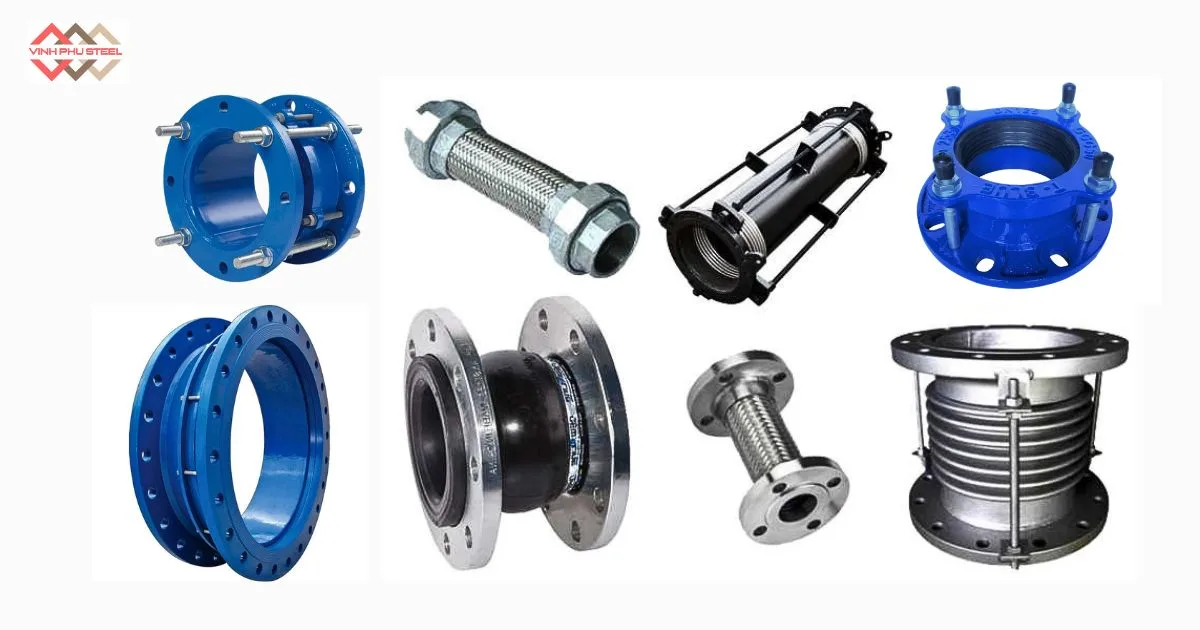

Phân Loại Khớp Nối Mềm

Trong các hệ thống đường ống công nghiệp và dân dụng hiện nay, khớp nối mềm là giải pháp không thể thiếu nhờ khả năng giảm rung, co giãn, chống va đập và chịu áp lực cao. Tùy thuộc vào vật liệu, kiểu kết nối và ứng dụng, khớp nối mềm được phân loại như sau:

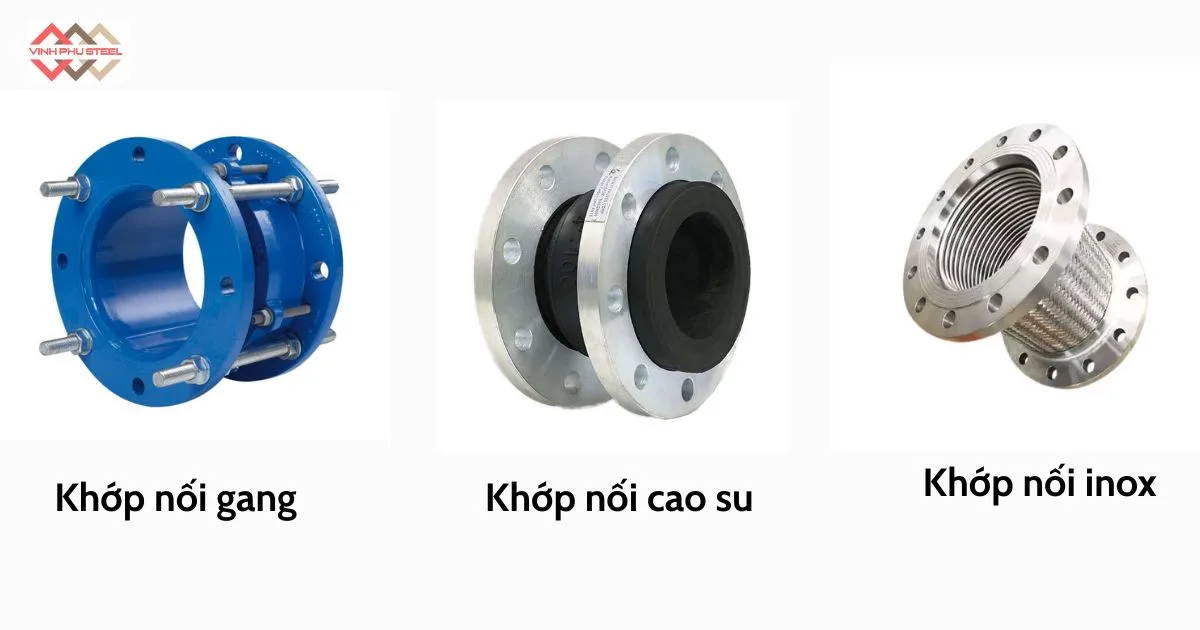

1. Phân loại theo vật liệu

Lựa chọn vật liệu là yếu tố quan trọng quyết định tuổi thọ và hiệu suất của khớp nối mềm.

• Khớp nối mềm cao su

  • Mô tả: Thân khớp làm từ cao su EPDM hoặc NBR, đàn hồi tốt, chịu áp lực và nhiệt độ vừa phải.
  • Công dụng: Giảm rung, va đập từ dòng chảy, chống tiếng ồn, bảo vệ hệ thống đường ống.
  • Ứng dụng: Hệ thống nước sạch, nước thải, PCCC.

• Khớp nối mềm inox

  • Mô tả: Thân và dây nối làm bằng inox 201, 304, 316, chịu được môi trường ăn mòn và nhiệt độ cao.
  • Công dụng: Kết nối các đường ống dẫn hóa chất, nước biển, dung dịch công nghiệp mà không bị ăn mòn hay biến dạng.
  • Ứng dụng: Hóa chất, xăng dầu, nước biển, hệ thống áp suất cao.

• Khớp nối gang hoặc thép chuyên dụng

  • Mô tả: Thân khớp bằng gang dẻo GG50 hoặc thép đúc, sơn phủ epoxy, chịu lực tốt.
  • Công dụng: Dùng cho các hệ thống công nghiệp, cấp thoát nước, khí nén, đảm bảo độ bền và ổn định.

2. Phân loại theo kiểu kết nối

Kiểu kết nối ảnh hưởng trực tiếp đến khả năng lắp đặt, bảo trì và tính kín nước của hệ thống.

• Khớp nối lắp bích (Flanged flexible coupling)

  • Mô tả: Kết nối bằng mặt bích, chắc chắn và dễ tháo lắp.
  • Công dụng: Phù hợp cho hệ thống chịu áp lực và nhiệt độ cao, dễ bảo trì định kỳ.

• Khớp nối lắp ren (Threaded flexible coupling)

  • Mô tả: Kết nối bằng ren, thích hợp cho đường ống nhỏ hoặc lắp đặt nhanh.
  • Công dụng: Linh hoạt, dễ lắp đặt trong không gian hạn chế, tiết kiệm thời gian thi công.

• Khớp nối kiểu EE, BE, BB

  • Mô tả: Các đầu kết nối dạng côn hoặc bích tiêu chuẩn, thường dùng trong các hệ thống công nghiệp và PCCC.
  • Công dụng: Đảm bảo độ kín nước tuyệt đối, giảm rung động và áp lực xung.

3. Phân loại theo ứng dụng

Việc phân loại theo ứng dụng giúp lựa chọn đúng loại khớp nối mềm phù hợp với môi trường làm việc cụ thể.

• Khớp nối PCCC: Dùng trong hệ thống chữa cháy, chịu áp lực cao, giảm rung và va đập.
• Khớp nối HVAC: Ứng dụng trong hệ thống điều hòa không khí, giảm tiếng ồn và rung từ máy bơm, quạt.
• Khớp nối xử lý hóa chất: Chịu môi trường ăn mòn và nhiệt độ cao, dùng trong hóa chất, xăng dầu, axit, bazo.
• Khớp nối cấp thoát nước: Phù hợp cho các dự án dân dụng, công nghiệp, nhà máy xử lý nước, giúp đường ống vận hành ổn định.

Giới thiệu khớp nối kiểu EE, BE, BB là gì

Các kiểu khớp kết nối BB, BE và EE là những loại phổ biến. Cùng tìm hiểu chi tiết từng loại sau:

1. Khớp nối mềm BB (Bushing to Bushing)

Khái niệm:

Khớp nối mềm BB là loại khớp nối có hai đầu kết nối dạng mặt bích, dùng để lắp trực tiếp vào hai đầu đường ống có mặt bích tương ứng.

Đặc điểm:

• Thường làm bằng gang dẻo GG50 hoặc cao su chịu áp lực.
• Gioăng làm kín bằng cao su EPDM.
• Áp lực làm việc thường: 10 – 16 bar.
• Nhiệt độ làm việc thường: 0 – 120°C.

Ứng dụng:

• Dùng phổ biến trong hệ thống nước sạch, nước thải, PCCC.
• Giúp giảm rung, va đập, chống rò rỉ, bảo vệ đường ống.

2. Khớp nối mềm BE (Bushing to Flange)

Khái niệm:

Khớp nối BE là loại khớp nối có một đầu kết nối dạng côn (cao su hoặc gang) và một đầu mặt bích tiêu chuẩn (JIS, BS, DIN).

Đặc điểm:

• Thân bằng gang dẻo hoặc cao su.
• Gioăng làm kín bằng cao su EPDM hoặc NBR.
• Áp lực làm việc thường: 10 – 16 bar.
• Nhiệt độ làm việc thường: ~120°C.

Ứng dụng:

• Thường dùng trong hệ thống đường ống nước, PCCC và công nghiệp.
• Đặc biệt thích hợp khi cần kết nối linh hoạt giữa ống ren và ống bích.

3. Khớp nối mềm EE (Expansion to Expansion)

Khái niệm:

Khớp nối EE có hai đầu kết nối dạng côn (expansion), không có mặt bích. Đây là loại khớp nối đơn giản, dễ lắp đặt cho các đường ống cần co giãn nhiều.

Đặc điểm:

• Thân bằng gang dẻo GG50.
• Gioăng làm kín bằng cao su EPDM.
• Áp lực làm việc thường: 10 – 16 bar.
• Nhiệt độ làm việc thường: ~120°C.

Ứng dụng:

• Thường dùng trong các hệ thống nước, hóa chất hoặc PCCC.
• Phù hợp với đường ống cần co giãn liên tục, giúp giảm rung, va đập và áp lực xung động.

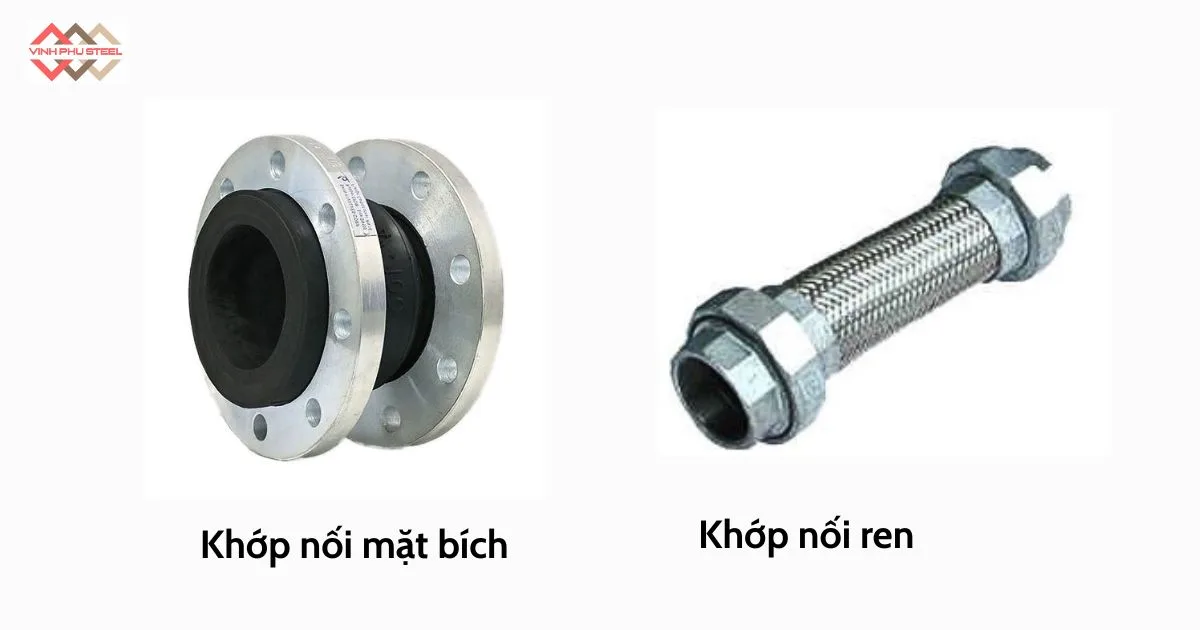

So sánh khớp nối lắp bích và khớp nối lắp ren

Trong các hệ thống đường ống công nghiệp, khớp nối mềm có nhiều kiểu kết nối, trong đó lắp bích và lắp ren là hai kiểu phổ biến nhất. Việc lựa chọn đúng kiểu kết nối giúp tối ưu hiệu suất, bảo trì dễ dàng và phù hợp với môi trường làm việc.

1. Khớp nối lắp bích (Flanged Flexible Coupling)

Đặc điểm:

• Kết nối bằng mặt bích tiêu chuẩn (JIS, BS, DIN), dùng bulông và ốc để cố định.
• Thường dùng cho đường ống lớn hoặc áp lực cao.
• Cấu tạo chắc chắn, chịu lực tốt và đảm bảo kín nước.

Ưu điểm:

• Dễ bảo trì và tháo lắp khi thay thế.
• Độ kín khít cao, chịu áp lực và nhiệt độ lớn.
• Thích hợp cho các hệ thống công nghiệp, PCCC, HVAC, nước sạch và hóa chất.

Nhược điểm:

• Chi phí cao hơn so với khớp nối lắp ren.
• Thời gian lắp đặt lâu hơn do phải siết bulông theo tiêu chuẩn.

2. Khớp nối lắp ren (Threaded Flexible Coupling)

Đặc điểm:

• Kết nối bằng ren trên ống hoặc khớp nối, thích hợp đường ống nhỏ.
• Lắp đặt nhanh chóng, không cần bulông hay mặt bích.

Ưu điểm:

• Lắp đặt nhanh, tiết kiệm chi phí và thời gian thi công.
• Phù hợp với đường ống nhỏ, hệ thống dân dụng hoặc công trình tạm.

Nhược điểm:

• Không thích hợp cho đường ống lớn hoặc áp lực cao.
• Độ kín kém hơn khớp nối lắp bích, dễ rò rỉ nếu ren không chuẩn.
• Khả năng chịu lực và chịu nhiệt kém hơn.

Các thương hiệu khớp nối mềm nhập khẩu phổ biến và uy tín hiện nay

Dưới đây là những thương hiệu được ưa chuộng và uy tín hiện nay bao gồm:

1. WPT (Trung Quốc)

Thương hiệu WPT đến từ Trung Quốc là một trong những nhà sản xuất khớp nối mềm phổ biến và được ưa chuộng tại Việt Nam. Sản phẩm của WPT đa dạng về kiểu kết nối như BB, BE, EE, inox, gang, đáp ứng hầu hết các yêu cầu về hệ thống đường ống công nghiệp, dân dụng, PCCC hay HVAC. Với chất lượng ổn định và giá thành hợp lý, WPT là lựa chọn phù hợp cho nhiều công trình từ nhà máy, khu công nghiệp đến các dự án dân sinh.

2. Flexa (Đài Loan)

Flexa là thương hiệu Đài Loan nổi tiếng với các sản phẩm khớp nối mềm cao su và inox chất lượng cao. Sản phẩm Flexa có khả năng chịu áp lực và nhiệt độ cao, đồng thời thiết kế linh hoạt giúp giảm rung, va đập trong hệ thống. Nhờ độ bền vượt trội và hiệu suất ổn định, khớp nối Flexa được ứng dụng rộng rãi trong công nghiệp hóa chất, nước sạch, nước thải và hệ thống HVAC.

3. HIT (Hàn Quốc)

Thương hiệu HIT từ Hàn Quốc chuyên cung cấp khớp nối mềm inox và cao su tiêu chuẩn quốc tế. Sản phẩm của HIT nổi bật với khả năng chống ăn mòn, chịu nhiệt độ và áp lực cao, phù hợp cho các môi trường khắc nghiệt. Khớp nối HIT thường được lựa chọn cho hệ thống dẫn hóa chất, dầu, nước biển và PCCC, đảm bảo vận hành an toàn và bền bỉ cho hệ thống đường ống.

4. Gebo (Châu Âu)

Gebo là thương hiệu châu Âu cung cấp các loại khớp nối mềm từ gang, inox đến cao su. Sản phẩm Gebo nổi bật với chất lượng cao, độ kín tốt và tuân thủ các tiêu chuẩn quốc tế về lắp đặt. Nhờ thiết kế chuẩn mực và độ bền vượt trội, khớp nối Gebo được sử dụng phổ biến trong đường ống công nghiệp, nhà máy, trạm bơm và hệ thống HVAC.

5. Rubber-Flex / Flex-A (Mỹ)

Các sản phẩm Rubber-Flex hoặc Flex-A từ Mỹ được biết đến với khả năng chịu lực, chống rung và va đập xuất sắc. Sử dụng vật liệu cao su EPDM hoặc NBR, các khớp nối mềm này thích hợp cho áp lực và nhiệt độ cao, đảm bảo vận hành an toàn trong hệ thống PCCC, nước, hóa chất, HVAC và công nghiệp nặng. Nhờ độ bền lâu dài, Rubber-Flex và Flex-A là lựa chọn tin cậy cho các dự án lớn và công trình công nghiệp.

Mua khớp nối mềm chính hãng, giá rẻ ở đâu

Hiện nay có nhiều nhà cung cấp trên toàn quốc về khớp, cùm nối mềm. Để mua được sản phẩm chính hãng đạt các tiêu chuẩn chất lượng. Bạn cần tìm cho mình nhà cung cấp đáng tin cậy và sản phẩm giá cạnh tranh nhất.

Thép Vinh Phú với nhiều kinh nghiệm phân phối khớp nối mềm chính hãng, đa dạng chủng loại với giá tốt, nơi bạn có thể hoàn toàn tin cậy. Chúng tôi cung cấp các sản phẩm khớp nối inox, khớp nối gang, khớp nối cao su chất lượng cao, đảm bảo uy tín và phù hợp cho mọi hệ thống đường ống công nghiệp, dân dụng, PCCC và HVAC.

Bạn có thể tham khảo các loại khớp nối chính hãng tại đây.
