Bảng Tra Trọng Lượng Và Quy Cách Thép Hình H, I, U, V, C

Mục lục

Bảng Tra Trọng Lượng Và Quy Cách Thép Hình H, I, U, V, C
Cách lựa chọn thép hình chất lượng và hiệu quả

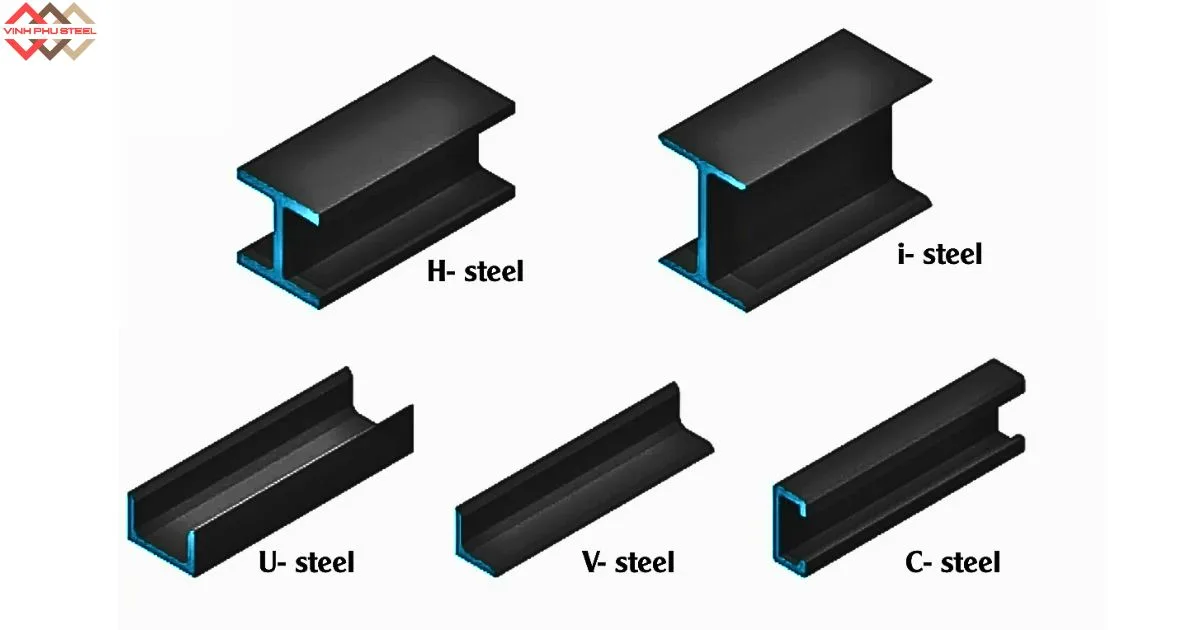

Bảng Tra Trọng Lượng Và Quy Cách Thép Hình H, I, U, V, C

Bảng tra trọng lượng và quy cách thép hình thường được gọi là bảng tra barem trọng lượng thép hình H, I, U, V, L. Là công cụ quan trọng giúp kỹ sư, chủ thầu và nhà cung cấp nhanh chóng xác định trọng lượng, kích thước và các thông số kỹ thuật của các loại thép hình như H, I, U, V, L. Việc nắm rõ bảng tra không chỉ hỗ trợ tính toán kết cấu mà còn tối ưu chi phí vật tư, vận chuyển trong xây dựng và cơ khí. Trong bài viết dưới đây, chúng tôi sẽ cung cấp bảng tra chi tiết và cách sử dụng hiệu quả nhất.

Bảng tra trọng lượng và quy cách thép hình H

Bảng tra quy cách & khối lượng thép hình H không chỉ đơn thuần là danh sách số liệu kỹ thuật, mà còn là công cụ vô cùng quan trọng trong ngành xây dựng và cơ khí. Bảng dưới cung cấp thông tin chuẩn xác về khối lượng của từng loại thép H theo các thông số kích thước tiêu chuẩn từ H100, H125,..H500, H588.

Quy cách thép H (HxB)	Kích thước mặt cắt (mm)				Chiều dài L	Khối lượng đơn vị (Kg/m)
Quy cách thép H (HxB)	H	B	t1	t2	Chiều dài L	Khối lượng đơn vị (Kg/m)
Thép chữ H 100 x 100	100	100	6	8	12m	17.2
Thép chữ H 125 x 125	125	125	6.5	9	12m	23.8
Thép chữ H 148 x 100	148	100	6	9	12m	21.1
Thép chữ H 150 x 75	150	75	5	7	12m	14.0
Thép chữ H 150 x 150	150	150	7	10.7	12m	31.5
Thép chữ H 175 x 175	175	175	7.5	11	12m	40.4
Thép chữ H 194 x 150	194	150	6	9	12m	29.9
Thép chữ H 200 x 100	200	100	5.5	8	12m	21.3
Thép chữ H 200 x 200	200	200	8	12	12m	49.9
Thép chữ H 244 x 175	244	175	7	11	12m	44.1
Thép chữ H 248 x 124	248	124	5	8	12m	25.7
Thép chữ H 250 x 125	250	125	6	9	12m	29.6
Thép chữ H 250 x 250	250	250	9	14	12m	72.4
Thép chữ H 294 x 200	294	200	8	12	12m	56.8
Thép chữ H 300 x 150	300	150	6.5	9	12m	36.7
Thép chữ H 300 x 300	300	300	10	15	12m	94.0
Thép chữ H 346×174	346	174	6	9	12m	41.4
Thép chữ H 350 x 175	350	175	7	11	12m	49.6
Thép chữ H 350 x 350	350	350	12	19	12m	137.0
Thép chữ H 390 x 300	390	300	10	16	12m	107.0
Thép chữ H 400 x 200	400	200	8	13	12m	66.0
Thép chữ H 400 x 400	400	400	13	21	12m	172.0
Thép chữ H 450 x 200	450	200	9	14	12m	76.0
Thép chữ H 500 x 200	500	200	10	16	12m	89.6
Thép chữ H 588×300	588	300	12	20	12m	151

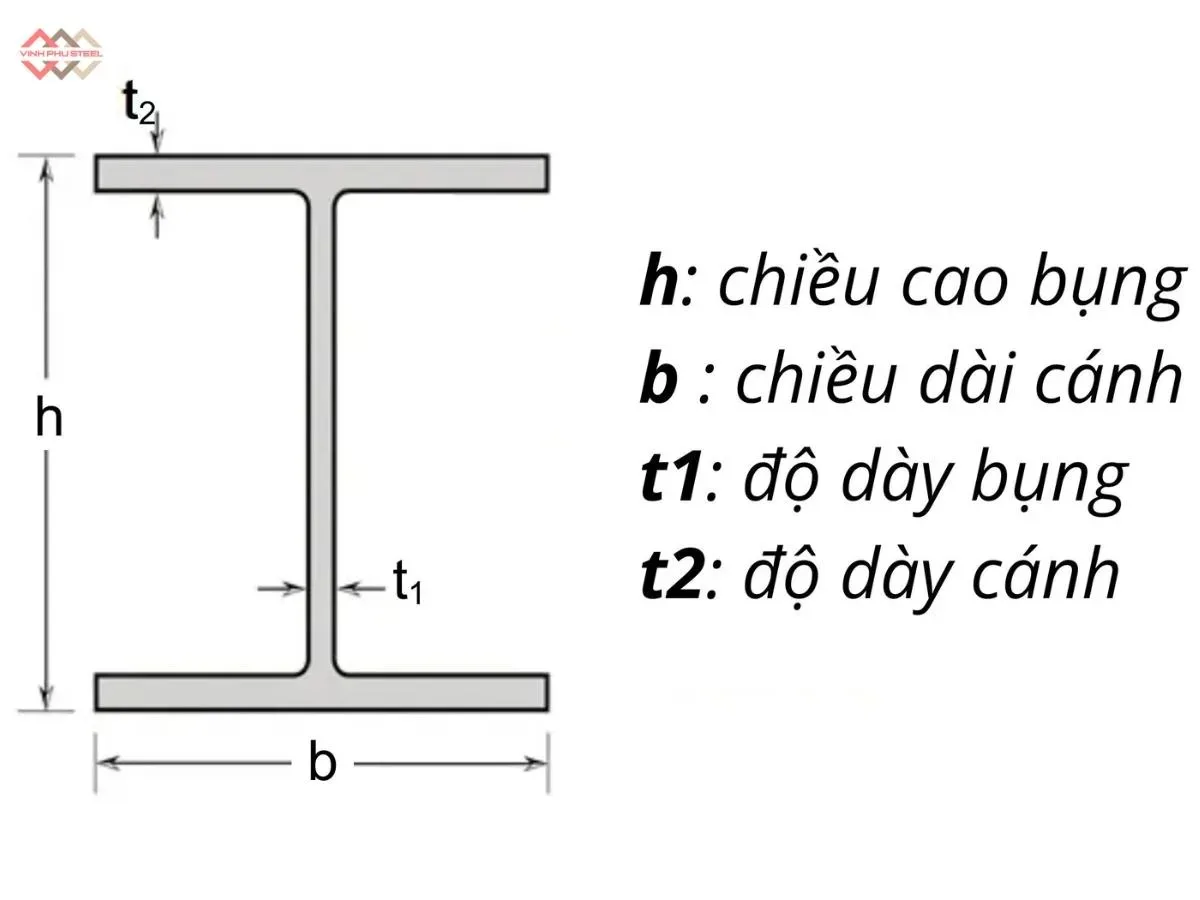

Cấu tạo thép hình chữ H

Thép hình chữ H là loại thép kết cấu có hình dáng giống chữ “H” in hoa, được sử dụng phổ biến trong xây dựng, cơ khí và các công trình công nghiệp. Cấu tạo của thép H gồm 3 phần chính:

Bụng (Web):
Là phần thẳng đứng nối giữa hai cánh, chịu lực nén và lực cắt chính trong kết cấu. Bụng thép H thường có độ dày nhỏ hơn cánh nhưng chiều cao lớn hơn.
Hai cánh (Flanges):
Là hai phần nằm ngang ở trên và dưới, có chức năng chịu uốn và tăng độ ổn định cho dầm. Cánh thép H thường rộng và dày hơn so với thép hình I, giúp tăng khả năng chịu lực và phân bố tải trọng đều.
Góc nối giữa bụng và cánh:
Là phần tiếp giáp được gia công chính xác, đảm bảo độ liên kết vững chắc, giúp thép H có khả năng chống xoắn và biến dạng cao.

Công thức tinh trọng lượng thép H

Để tính trọng lượng của một thanh thép hình chữ H, bạn có thể áp dụng công thức sau:

P = [ (h – 2t2) × t1 + 2 × b × t2 ] × L × 0.00785

Trong đó:

P: Trọng lượng của thanh thép H (đơn vị: kg)
h: Chiều cao toàn bộ của thanh thép H (tính từ mép cánh trên đến mép cánh dưới), đơn vị mm
b: Chiều rộng của mỗi cánh thép H, đơn vị mm
t1: Độ dày của bụng thép H (phần giữa nối hai cánh), đơn vị mm
t2: Độ dày của cánh thép H, đơn vị mm
L: Chiều dài thanh thép H (đơn vị: mét)
0.00785: Hằng số khối lượng riêng của thép

Giải thích công thức:

(h – 2t2) × t1: Tính diện tích phần bụng thép – phần chịu lực chính nối giữa hai cánh.
2 × b × t2: Tính tổng diện tích hai cánh thép H – đóng vai trò phân bố lực và tăng cường độ cứng.

Bảng tra trọng lượng và quy cách thép hình I

Bảng tra thép hình i được xây dựng dựa trên các tiêu chuẩn như JIS (Nhật Bản), ASTM (Mỹ), TCVN (Việt Nam)…, áp dụng cho các loại thép hình I phổ biến trên thị trường hiện nay.

Các thông số trong bản tra khối lượng thép hình I

Quy cách thép hình I: Gồm các loại I100, I120, I150, I200, I250, I300…
Kích thước chi tiết: Chiều cao (H), chiều rộng cánh (B), độ dày cánh (T), độ dày bụng (S)
Chiều dài tiêu chuẩn: Thông thường 6m hoặc 12m/cây
Trọng lượng: Theo đơn vị (kg/m) hoặc (kg/cây/6m)

Bảng tra trọng lượng thép hình chữ i

Cập nhật bảng tra quy cách và khối lượng thép hình chữ I từ: I100, I200,..I900.

STT	Loại	Quy cách HxBxSxT (mm)	Độ dày bụng S (mm)	Độ dày cánh T (mm)	Chiều dài (m/cây)	Trọng lượng (kg/m)
1	Thép I100	100 x 55 x 4.5	4.5	4.5	6	7.00
2		100 x 55 x 3.6	3.6	3.6	6	6.00
3		100 x 48 x 3.6 x 4.7	3.6	4.7	6	6.00
4		100 x 52 x 4.2 x 5.5	4.2	5.5	6	7.00
5	Thép I120	120 x 64 x 4.8	4.8	4.8	6	8.36
6		120 x 63 x 3.8	3.8	3.8	6	8.67
7		120 x 60 x 4.5	4.5	4.5	6	8.67
8	Thép I148	148 x 100 x 6 x 9	6	9	12	11.00
9	Thép I150	150 x 75 x 5 x 7	5	7	12	14.00
10	Thép I150	150 x 72 x 4.5	4.5	4.5	12	12.50
11	Thép I194	194 x 150 x 6 x 9	6	9	12	17.00
12	Thép I198	198 x 99 x 4.5 x 7	4.5	7	12	18.20
13	Thép I200	200 x 100 x 5.5 x 8	5.5	8	12	21.30
14	Thép I244	244 x 175 x 7 x 11	7	11	12	23.00
15	Thép I248	248 x 124 x 5 x 8	5	8	12	25.70
16	Thép I250	250 x 125 x 6 x 9	6	9	12	29.60
17	Thép I294	294 x 200 x 8 x 12	8	12	12	56.80
18	Thép I298	298 x 149 x 5.5 x 8	5.5	8	12	32.00
19	Thép I300	300 x 150 x 6.5 x 9	6.5	9	12	36.70
20	Thép I346	346 x 174 x 6 x 9	6	9	12	41.40
21	Thép I350	350 x 175 x 7 x 11	7	11	12	49.60
22	Thép I390	390 x 300 x 10 x 16	10	16	12	52.50
23	Thép I396	396 x 199 x 7 x 11	7	11	12	56.60
24	Thép I400	400 x 200 x 8 x 13	8	13	12	66.00
25	Thép I450	450 x 200 x 9 x 14	9	14	12	76.00
26	Thép I482	482 x 300 x 11 x 15	11	15	12	77.50
27	Thép I488	488 x 300 x 11 x 18	11	18	12	78.00
28	Thép I496	496 x 199 x 9 x 14	9	14	12	79.50
29	Thép I500	500 x 200 x 10 x 16	10	16	12	89.60
30	Thép I582	582 x 300 x 12 x 17	12	17	12	91.00
31	Thép I588	588 x 300 x 12 x 20	12	20	12	93.50
32	Thép I600	600 x 200 x 11 x 17	11	17	12	106.00
33	Thép I700	700 x 300 x 13 x 24	13	24	12	185.00
34	Thép hình chữ I792	792 x 300	14.0	22.0	6 – 12	191.0
35	Thép I800	800 x 300 x 14 x 26	14	26	12	210.00
36	Thép I900	900 x 300 x 16 x 18	16	18	12	240.00

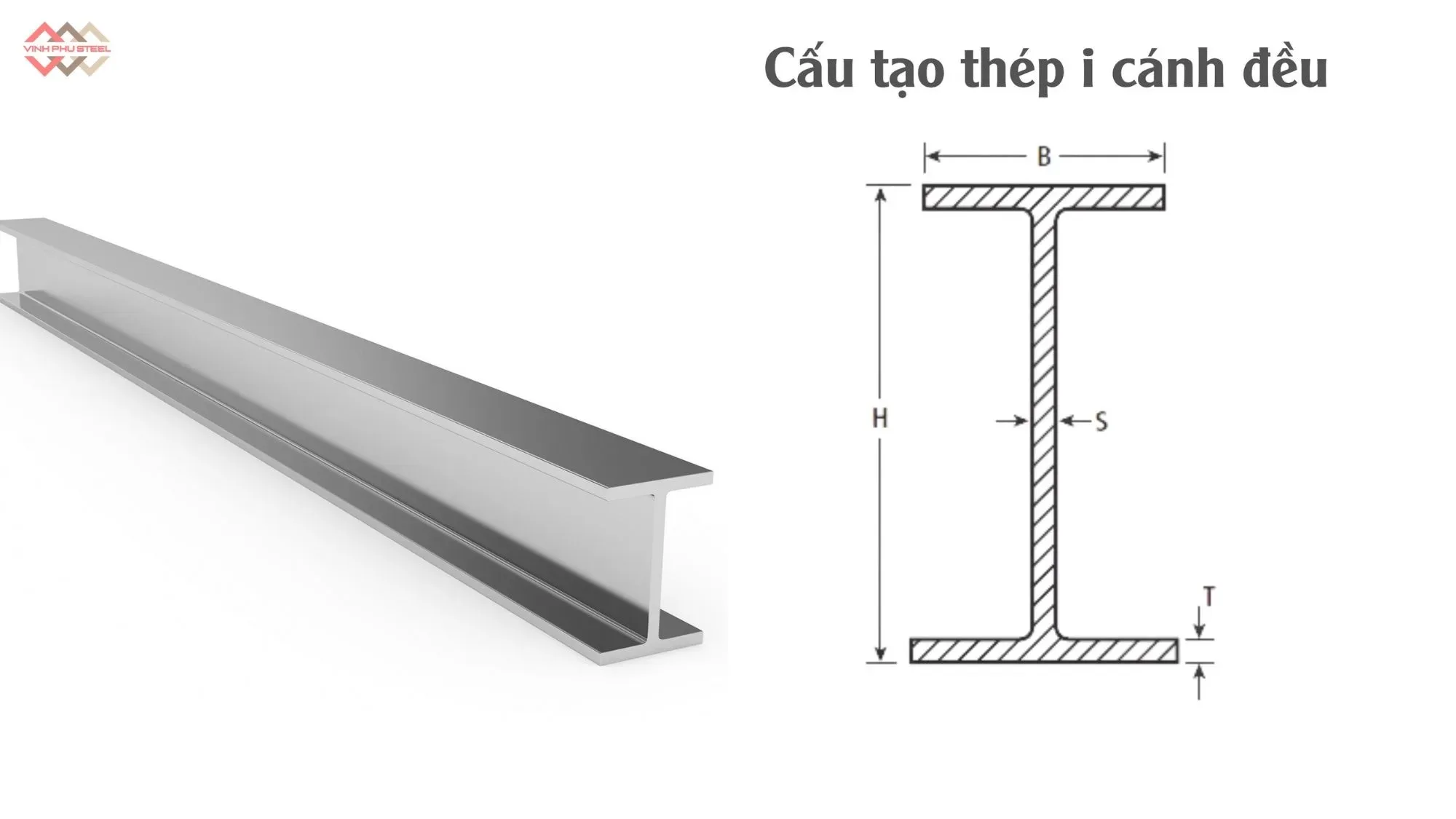

Cấu Tạo Thép Hình I

Thép hình I được cấu tạo bởi hai bộ phận chính:

Phần bụng: Là dải thép nằm giữa, có vai trò liên kết hai cánh lại với nhau. Phần bụng thường cao hơn so với cánh và có độ dày mỏng hơn.
Hai cánh thép: Nằm ở hai đầu bụng, có kích thước rộng hơn và giúp thép I chịu lực uốn tốt hơn.

Công Thức Tính Trọng Lượng Thép Hình I

Công thức chuẩn để tính trọng lượng của thép hình I (loại cánh đều) như sau:

P = [ (H – 2T) × S + 2 × B × T ] × L × 0.00785

Trong đó:

P là trọng lượng của thanh thép, đơn vị tính là kg.
H là chiều cao toàn bộ của thép I (tính từ mép cánh trên đến mép cánh dưới), đơn vị mm.
B là chiều rộng của mỗi cánh thép, đơn vị mm.
S là độ dày của bụng thép (phần giữa nối hai cánh), đơn vị mm.
T là độ dày của cánh thép, đơn vị mm.
L là chiều dài của thanh thép, đơn vị mét (m).
0.00785 là hằng số khối lượng riêng của thép, được quy đổi về đơn vị phù hợp để ra kết quả là kg.

Giải thích công thức:

Phần (H – 2T) × S tính diện tích của bụng thép.
Phần 2 × B × T tính diện tích của hai cánh thép.
Tổng diện tích mặt cắt ngang này được nhân với chiều dài L và khối lượng riêng của thép để ra khối lượng cuối cùng.

Bảng tra trọng lượng và quy cách thép hình U

Bảng tra trọng lượng thép U dựa trên kích thước hình học cụ thể như: chiều cao, chiều rộng cánh, độ dày và chiều dài thanh. Nhờ đó, người dùng có thể dễ dàng ước tính tổng khối lượng cần sử dụng, tối ưu hóa chi phí và vận chuyển một cách hiệu quả.

Cập nhật bảng tra quy cách, trọng lượng thép hình U

STT	Sản phẩm	Quy cách	Chiều dài	Trọng lượng (kg/m)
1	Thép hình chữ U49	49 x 24 x 2.5 x 6m	6m	2.33
2	Thép hình chữ U50	50 x 22 x 2.5 x 3 x 6m	6m	2.25
3	Thép hình chữ U63	63 x 6m	6m	2.84
4	Thép hình chữ U64	64.3 x 30 x 3.0 x 6m	6m	2.83
5	Thép hình chữ U65	65 x 32 x 2.8 x 3 x 6m	6m	3.00
6	Thép hình chữ U65	65 x 30 x 4 x 4 x 6m	6m	3.67
7	Thép hình chữ U65	65 x 34 x 3.3 x 3.3 x 6m	6m	3.50
8	Thép hình chữ U75	75 x 40 x 3.8 x 6m	6m	5.3
9	Thép hình chữ U80	80 x 38 x 2.5 x 3.8 x 6m	6m	3.84
10	Thép hình chữ U80	80 x 38 x 2.7 x 3.5 x 6m	6m	4.00
11	Thép hình chữ U80	80 x 38 x 5.7 x 5.5 x 6m	6m	6.34
12	Thép hình chữ U80	80 x 38 x 5.7 x 6m	6m	6.67
13	Thép hình chữ U80	80 x 40 x 4.2 x 6m	6m	05.08
14	Thép hình chữ U80	80 x 42 x 4.7 x 4.5 x 6m	6m	5.17
15	Thép hình chữ U80	80 x 45 x 6 x 6m	6m	7.00
16	Thép hình chữ U80	80 x 38 x 3.0 x 6m	6m	3.58
17	Thép hình chữ U80	80 x 40 x 4.0 x 6m	6m	6.00
18	Thép hình chữ U100	100 x 42 x 3.3 x 6m	6m	5.17
19	Thép hình chữ U100	100 x 45 x 3.8 x 6m	6m	7.17
20	Thép hình chữ U100	100 x 45 x 4.8 x 5 x 6m	6m	7.16
21	Thép hình chữ U100	100 x 43 x 3 x 4.5 x 6m	6m	5.50
22	Thép hình chữ U100	100 x 45 x 5 x 6m	6m	7.67
23	Thép hình chữ U100	100 x 46 x 5.5 x 6m	6m	7.83
24	Thép hình chữ U100	100 x 50 x 5.8 x 6.8 x 6m	6m	9.33
25	Thép hình chữ U100	100 x 42.5 x 3.3 x 6m	6m	5.16
26	Thép hình chữ U100	U100 x 42 x 3 x 6m	6m	5.50
27	Thép hình chữ U100	100 x 42 x 4.5 x 6m	6m	7.00
28	Thép hình chữ U100	100 x 50 x 3.8 x 6m	6m	7.3
29	Thép hình chữ U100	100 x 50 x 3.8 x 6m	6m	7.5
30	Thép hình chữ U100	100 x 50 x 5 x 12m	12m	9.36
31	Thép hình chữ U120	120 x 48 x 3.5 x 4.7 x 6m	6m	7.17
32	Thép hình chữ U120	120 x 50 x 5.2 x 5.7 x 6m	6m	9.33
33	Thép hình chữ U120	120 x 50 x 4 x 6m	6m	6.92
34	Thép hình chữ U120	120 x 50 x 5 x 6m	6m	9.30
35	Thép hình chữ U120	120 x 50 x 5 x 6m	6m	8.8
36	Thép hình chữ U125	125 x 65 x 6 x 12m	12m	13.4
37	Thép hình chữ U140	140 x 56 x 3.5 x 6m	6m	9.00
38	Thép hình chữ U140	U140 x 58 x 5 x 6.5 x 6m	6m	11.00
39	Thép hình chữ U140	140 x 52 x 4.5 x 6m	6m	9.50
40	Thép hình chữ U140	140 x 5.8 x 6 x 12m	12m	12.43
41	Thép hình chữ U150	150 x 75 x 6.5 x 12m	12m	18.60
42	Thép hình chữ U150	150 x 75 x 6.5 x 12m	12m	18.60
43	Thép hình chữ U160	160 x 62 x 4.5 x 7.2 x 6m	6m	12.50
44	Thép hình chữ U160	160 x 64 x 5.5 x 7.5 x 6m	6m	14.00
45	Thép hình chữ U160	160 x 62 x 6 x 7 x 12m	12m	14.00
46	Thép hình chữ U160	160 x 56 x 5.2 x 12m	12m	12.50
47	Thép hình chữ U160	160 x 58 x 5.5 x 12m	12m	13.80
48	Thép hình chữ U180	180 x 64 x 6. x 12m	12m	15.00
49	Thép hình chữ U180	180 x 68 x 7 x 12m	12m	17.50
50	Thép hình chữ U180	180 x 71 x 6.2 x 7.3 x 12m	12m	17.00
51	Thép hình chữ U200	200 x 69 x 5.4 x 12m	12m	17.00
52	Thép hình chữ U200	200 x 71 x 6.5 x 12m	12m	18.80
53	Thép hình chữ U200	200 x 75 x 8.5 x 12m	12m	23.50
54	Thép hình chữ U200	200 x 75 x 9 x 12m	12m	24.60
55	Thép hình chữ U200	200 x 76 x 5.2 x 12m	12m	18.40
56	Thép hình chữ U200	200 x 80 x 7.5 x 11.0 x 12m	12m	24.60
57	Thép hình chữ U250	250 x 76 x 6 x 12m	12m	22.80
58	Thép hình chữ U250	250 x 78 x 7 x 12m	12m	23.50
59	Thép hình chữ U250	250 x 78 x 7 x 12m	12m	24.60
60	Thép hình chữ U300	300 x 82 x 7 x 12m	12m	31.02
61	Thép hình chữ U300	300 x 82 x 7.5 x 12m	12m	31.40
62	Thép hình chữ U300	300 x 85 x 7.5 x 12m	12m	34.40
63	Thép hình chữ U300	300 x 87 x 9.5 x 12m	12m	39.17
64	Thép hình chữ U400	400 x 100 x 10.5 x 12m	12m	58.93
65	Thép hình chữ U400	Cừ 400 x 100 x 10.5 x 12m	12m	48.00
66	Thép hình chữ U400	Cừ 400 x 125 x 13 x 12m	12m	60.00
67	Thép hình chữ U400	Cừ 400 x 175 x 15.5 x 12m	12m	76.10

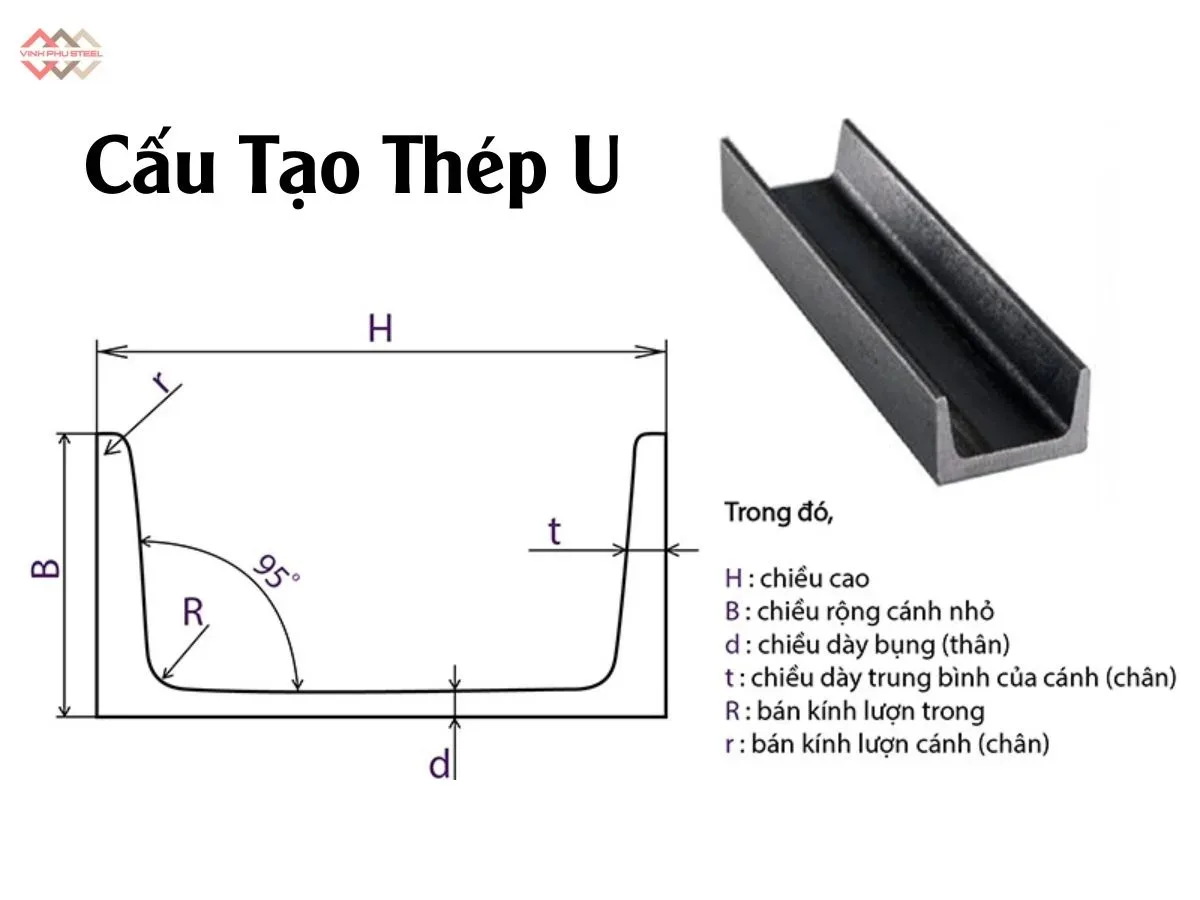

Cấu tạo thép hình U

Thép hình U có dạng mặt cắt giống chữ “U” in hoa, được cấu tạo từ 3 phần chính:

1 bụng thép: là phần thẳng đứng ở giữa, chịu lực nén và lực cắt chính trong kết cấu.
2 cánh thép: là phần nằm ngang, mở rộng ra từ hai bên của bụng. Cánh thường có độ dày bằng hoặc dày hơn bụng.

Thép hình U có các kích thước phổ biến như: U80, U100, U120, U150, U200,… với chiều dài tiêu chuẩn là 6m hoặc 12m/thanh.

Công thức tính trọng lượng thép hình U

Để tính trọng lượng lý thuyết của thép hình U, có thể sử dụng công thức sau:

P = [ (H – 2t) × d + 2 × B × t ] × L × 0.00785

Trong đó:

P: Trọng lượng của thanh thép (kg)
H: Chiều cao thân (bụng) thép U (mm)
B: Chiều rộng mỗi cánh thép (mm)
d: Độ dày bụng thép (mm)
t: Độ dày cánh thép (mm)
L: Chiều dài thanh thép (m)
0.00785: Hằng số khối lượng riêng của thép (theo đơn vị kg/mm³)

Giải thích công thức

(H – 2t) × d: Tính diện tích tiết diện của phần bụng thép
2 × B × t: Tính diện tích của hai cánh thép

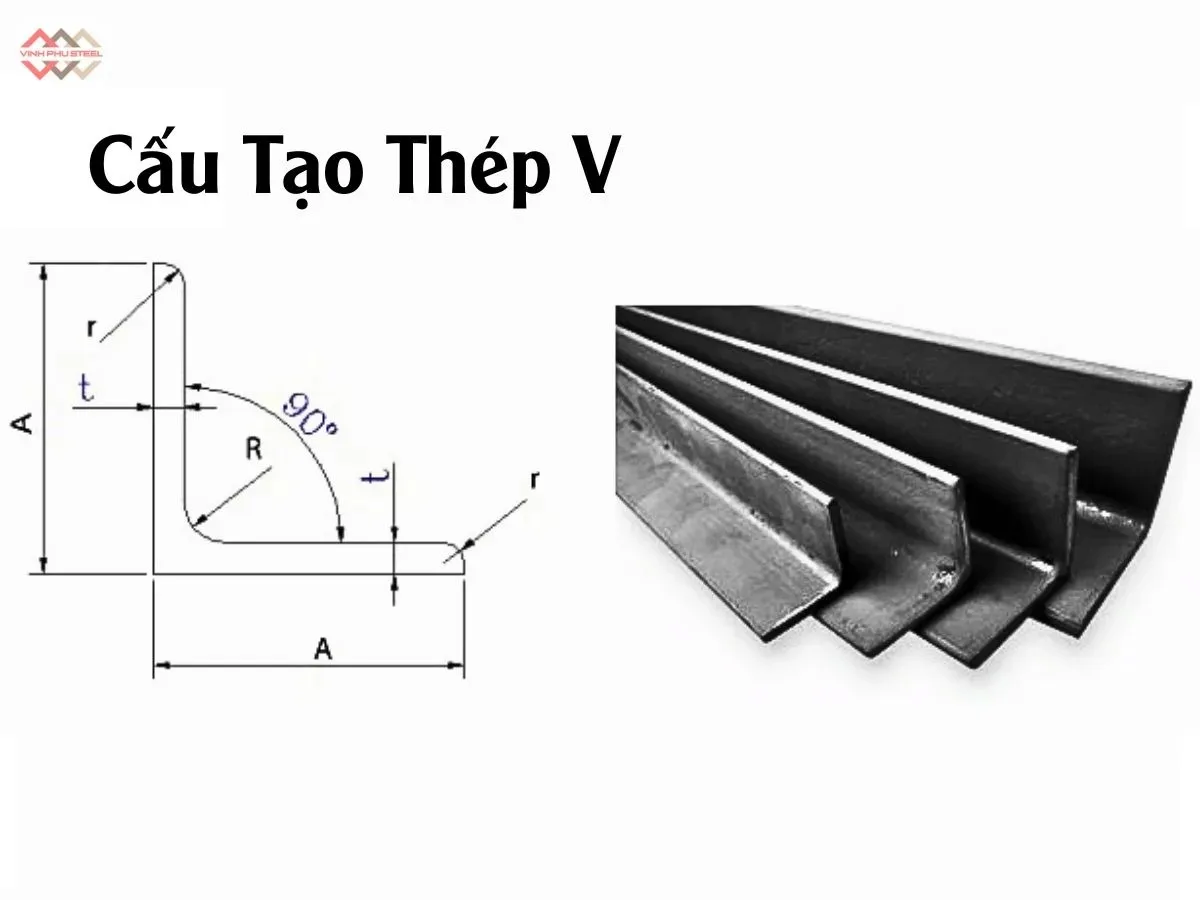

Bảng tra trọng lượng và quy cách thép hình V

Bảng tra thép hình V / L là tài liệu quan trọng giúp bạn nhanh chóng tra cứu trọng lượng, kích thước và quy cách tiêu chuẩn của các loại thép góc chữ V hoặc L. Việc nắm rõ thông số kỹ thuật không chỉ giúp tiết kiệm thời gian tính toán mà còn đảm bảo độ chính xác khi lựa chọn vật liệu phù hợp cho công trình xây dựng, cơ khí hoặc chế tạo kết cấu thép

Bảng tra thép hình V bao gồm quy cách, độ dài, barem trọng lượng của các cỡ thép từ V25, V30,..V250.

STT	Sản phẩm	Quy cách A x B x t (mm)	Độ dài	Trọng lượng (kg/m)
1	Thép hình chữ V25	25 x 25 x 2.5	6m	5.5
2	Thép hình chữ V25	25 x 25 x 3	6m	6.7
3	Thép hình chữ V30	30 x 30 x 2.0	6m	5.0
4	Thép hình chữ V30	30 x 30 x 2.5	6m	5.5
5	Thép hình chữ V30	30 x 30 x 3	6m	7.5
6	Thép hình chữ V30	30 x 30 x 3	6m	8.2
7	Thép hình chữ V40	40 x 40 x 2	6m	7.5
8	Thép hình chữ V40	40 x 40 x 2.5	6m	8.5
9	Thép hình chữ V40	40 x 40 x 3	6m	10.0
10	Thép hình chữ V40	40 x 40 x 3.5	6m	11.5
11	Thép hình chữ V40	40 x 40 x 4	6m	12.5
12	Thép hình chữ V40	40 x 40 x 5	6m	17.7
13	Thép hình chữ V45	45 x 45 x 4	6m	16.4
14	Thép hình chữ V45	45 x 45 x 5	6m	20.3
15	Thép hình chữ V50	50 x 50 x 3	6m	13.0
16	Thép hình chữ V50	50 x 50 x 3,5	6m	15.0
17	Thép hình chữ V50	50 x 50 x 4	6m	17.0
18	Thép hình chữ V50	50 x 50 x 4.5	6m	19.0
19	Thép hình chữ V50	50 x 50 x 5	6m	22.0
20	Thép hình chữ V60	60 x 60 x 4	6m	22.1
21	Thép hình chữ V60	60 x 60 x 5	6m	27.3
22	Thép hình chữ V60	60 x 60 x 6	6m	32.2
23	Thép hình chữ V63	63 x 63 x 4	6m	21.5
24	Thép hình chữ V63	63 x 63 x5	6m	27.0
25	Thép hình chữ V63	63 x 63 x 6	6m	28.5
26	Thép hình chữ V65	65 x 65 x 5	6m	30.0
27	Thép hình chữ V65	65 x 65 x 6	6m	35.5
28	Thép hình chữ V65	65 x 65 x 8	6m	46.0
29	Thép hình chữ V70	70 x 70 x 5.0	6m	31.0
30	Thép hình chữ V70	70 x 70 x 6.0	6m	41.0
31	Thép hình chữ V70	70 x 70 x 7	6m	44.3
32	Thép hình chữ V75	75 x 75 x 4.0	6m	31.5
33	Thép hình chữ V75	75 x 75 x 5.0	6m	34.0
34	Thép hình chữ V75	75 x 75 x 6.0	6m	37.5
35	Thép hình chữ V75	75 x 75 x 7.0	6m	41.0
36	Thép hình chữ V75	75 x 75 x 8.0	6m	52.0
37	Thép hình chữ V75	75 x 75 x 9	6m	59.8
38	Thép hình chữ V75	75 x 75 x 12	6m	78.0
39	Thép hình chữ V80	80 x 80 x 6.0	6m	41.0
40	Thép hình chữ V80	80 x 80 x 7.0	6m	48.0
41	Thép hình chữ V80	80 x 80 x 8.0	6m	57.0
42	Thép hình chữ V90	90 x 90 x 6	6m	49.7
43	Thép hình chữ V90	90 x 90 x 7,0	6m	57.0
44	Thép hình chữ V90	90 x 90 x 8,0	6m	72.0
45	Thép hình chữ V90	90 x 90 x 9	6m	72.6
46	Thép hình chữ V90	90 x 90 x 10	6m	79.8
47	Thép hình chữ V90	90 x 90 x 13	6m	102.0
48	Thép hình chữ V100	100 x 100 x 7	6m	62.9
49	Thép hình chữ V100	100 x 100 x 8,0	6m	72.0
50	Thép hình chữ V100	100 x 100 x 9,0	6m	78.0
51	Thép hình chữ V100	100 x 100 x 10,0	6m	90.0
52	Thép hình chữ V100	100 x 100 x 12	6m	64.0
53	Thép hình chữ V100	100 x 100 x 13	6m	114.6
54	Thép hình chữ V120	120 x 120 x 8	6m	88.2
55	Thép hình chữ V120	120 x 120 x 10	6m	109.0
56	Thép hình chữ V120	120 x 120 x 12	6m	130.0
57	Thép hình chữ V120	120 x 120 x 15	6m	129.6
58	Thép hình chữ V120	120 x 120 x 18	6m	160.2
59	Thép hình chữ V130	130 x 130 x 9	6m	107.4
60	Thép hình chữ V130	130 x 130 x 10	6m	115.0
61	Thép hình chữ V130	130 x 130 x 12	6m	141.0
62	Thép hình chữ V130	130 x 130 x 15	6m	172.8
63	Thép hình chữ V150	150 x 150 x 10	6m	137.5
64	Thép hình chữ V150	150 x 150 x 12	6m	163.0
65	Thép hình chữ V150	150 x 150 x 15	6m	201.5
66	Thép hình chữ V150	150 x 150 x 18	6m	238.8
67	Thép hình chữ V150	150 x 150 x 19	6m	251.4
68	Thép hình chữ V150	150 x 150 x 20	6m	264.0
69	Thép hình chữ V175	175 x 175 x 12	6m	190.8
70	Thép hình chữ V175	175 x 175 x 15	6m	236.4
71	Thép hình chữ V200	200 x 200 x 15	6m	271.8
72	Thép hình chữ V200	200 x 200 x 16	6m	289.2
73	Thép hình chữ V200	200 x 200 x 18	6m	324.0
74	Thép hình chữ V200	200 x 200 x 20	6m	358.2
75	Thép hình chữ V200	200 x 200 x 24	6m	424.8
76	Thép hình chữ V200	200 x 200 x 25	6m	441.6
77	Thép hình chữ V200	200 x 200 x 26	6m	457.8
78	Thép hình chữ V250	250 x 250 x 25	6m	562.2
79	Thép hình chữ V250	250 x 250 x 35	6m	768.0

Cấu tạo của thép hình V

Thép hình V (hay thép góc chữ L) có thiết kế đơn giản với hai cạnh vuông góc, thường có độ dài hai cánh bằng nhau (V đều) hoặc khác nhau (V không đều). Mỗi cạnh của thép V được gọi là cánh, và phần giao nhau tạo thành góc vuông chính là điểm chịu lực chính trong các kết cấu.

Cấu tạo này giúp thép hình V phân bổ lực hiệu quả, chịu uốn và chịu tải tốt nên được sử dụng nhiều trong:

Gia cố khung thép
Làm kèo thép
Kết cấu xây dựng, tháp truyền tải, cầu đường…

Công thức tính trọng lượng thép hình V

Để tính được trọng lượng thép V một cách tương đối chính xác, có thể áp dụng công thức như sau:

Công thức tính trọng lượng thép V:

P=(A×t×2)×L×0.00785

Trong đó:

P: Trọng lượng thanh thép (kg)
A: Chiều dài mỗi cạnh (cánh) của thép góc (mm)
t: Độ dày cạnh thép (mm)
L: Chiều dài cây thép (m)
0.00785: Khối lượng riêng của thép

Bảng tra trọng lượng và quy cách thép hình C

Bên dưới là bảng tra thép C các cỡ thép được phổ biến từ C80, C100,.. C200, C300

Quy cách	Chiều cao H(mm)	Chiều rộng F(mm)	Cạnh gấp (mm)	Độ dày t(mm)	Trọng lượng thép (kg/m)
C40x80x15x1,5mm	40	80	15	1.5	2.12
C40x80x15x1,6mm	40	80	15	1.6	2.26
C40x80x15x1,8mm	40	80	15	1.8	2.54
C40x80x15x2,0mm	40	80	15	2.0	2.83
C40x80x15x2,3mm	40	80	15	2.3	3.25
C40x80x15x2,5mm	40	80	15	2.5	3.54
C40x80x15x2,8mm	40	80	15	2.8	3.96
C40x80x15x3,0mm	40	80	15	3.0	4.24
C100x50x15x1,5mm	100	50	15	1.5	2.59
C100x50x15x1,6mm	100	50	15	1.6	2.76
C100x50x15x1,8mm	100	50	15	1.8	3.11
C100x50x15x2,0mm	100	50	15	2.0	3.45
C100x50x15x2,3mm	100	50	15	2.3	3.97
C100x50x15x2,5mm	100	50	15	2.5	4.32
C100x50x15x2,8mm	100	50	15	2.8	4.84
C100x50x15x3,0mm	100	50	15	3.0	5.18
C120x50x20x1,5mm	120	50	20	1.5	2.83
C120x50x20x1,6mm	120	50	20	1.6	3.02
C120x50x20x1,8mm	120	50	20	1.8	3.40
C120x50x20x2,0mm	120	50	20	2.0	3.77
C120x50x20x2,3mm	120	50	20	2.3	4.34
C120x50x20x2,5mm	120	50	20	2.5	4.71
C120x50x20x2,8mm	120	50	20	2.8	5.28
C120x50x20x3,0mm	120	50	20	3.0	5.65
C125x50x20x1,5mm	125	50	20	1.5	3.00
C125x50x20x1,6mm	125	50	20	1.6	3.20
C125x50x20x1,8mm	125	50	20	1.8	3.60
C125x50x20x2.0mm	125	50	20	2.0	4.00
C125x50x20x2.3mm	125	50	20	2.3	4.60
C125x50x20x2,5mm	125	50	20	2.5	5.00
C125x50x20x2,8mm	125	50	20	2.8	5.60
C125x50x20x3.0mm	125	50	20	3.0	6.00
C150x50x20x1.5mm	150	50	20	1.5	3.30
C150x50x20x1.6mm	150	50	20	1.6	3.52
C150x50x20x1.8mm	150	50	20	1.8	3.96
C150x50x20x2.0mm	150	50	20	2.0	4.40
C150x50x20x2,3mm	150	50	20	2.3	5.06
C150x50x20x2.5mm	150	50	20	2.5	5.50
C150x50x20x2,8mm	150	50	20	2.8	6.15
C150x50x20x3.0mm	150	50	20	3.0	6.59
C175x50x20x1,5mm	175	50	20	1.5	3.59
C175x50x20x1,6mm	175	50	20	1.6	3.83
C175x50x20x1,8mm	175	50	20	1.8	4.31
C175x50x20x2.0mm	175	50	20	2.0	4.79
C175x50x20x2.3mm	175	50	20	2.3	5.50
C175x50x20x5,5mm	175	50	20	2.5	5.98
C175x50x20x2,8mm	175	50	20	2.8	6.70
C175x50x20x3.0mm	175	50	20	3.0	7.18
C180x50x20x1,6mm	180	50	20	1.6	3.89
C180x50x20x1,8mm	180	50	20	1.8	4.38
C180x50x20x2.0mm	180	50	20	2.0	4.86
C180x50x20x2.3mm	180	50	20	2.3	5.59
C180x50x20x2.5mm	180	50	20	2.5	6.08
C180x50x20x2.8mm	180	50	20	2.8	6.81
C180x50x20x3.0mm	180	50	20	3.0	7.29
C200x50x20x1,6mm	200	50	20	1.6	4.15
C200x50x20x1,8mm	200	50	20	1.8	4.67
C200x50x20x2.0mm	200	50	20	2.0	5.19
C200x50x20x2.3mm	200	50	20	2.3	5.97
C200x50x20x2.5mm	200	50	20	2.5	6.48
C200x50x20x2.8mm	200	50	20	2.8	7.26
C200x50x20x3.0mm	200	50	20	3.0	8.72
C200x65x20x1,6mm	200	65	20	1.6	4.52
C200x65x20x1,8mm	200	65	20	1.8	5.09
C200x65x20x2.0mm	200	65	20	2.0	5.65
C200x65x20x2.3mm	200	65	20	2.3	6.50
C200x65x20x2.5mm	200	65	20	2.5	7.06
C200x65x20x2.8mm	200	65	20	2.8	7.91
C200x65x20x3.0mm	200	65	20	3.0	8.48
C250x50x20x1,6mm	250	50	20	1.6	4.77
C250x50x20x1,8mm	250	50	20	1.8	5.37
C250x50x20x2.0mm	250	50	20	2.0	5.96
C250x50x20x2.3mm	250	50	20	2.3	6.86
C250x50x20x2.5mm	250	50	20	2.5	7.45
C250x50x20x2.8mm	250	50	20	2.8	8.35
C250x50x20x3.0mm	250	50	20	3.0	8.94
C250x65x20x1,6mm	250	65	20	1.6	5.15
C250x65x20x1,8mm	250	65	20	1.8	5.79
C250x65x20x2.0mm	250	65	20	2.0	6.44
C250x65x20x2.3mm	250	65	20	2.3	7.40
C250x65x20x2.5mm	250	65	20	2.5	8.05
C250x65x20x2.8mm	250	65	20	2.8	9.01
C250x65x20x3.0mm	250	65	20	3.0	9.66
C300x50x20x1,6mm	300	50	20	1.6	5.40
C300x50x20x1,8mm	300	50	20	1.8	6.08
C300x50x20x2.0mm	300	50	20	2.0	6.75
C300x50x20x2.3mm	300	50	20	2.3	7.76
C300x50x20x2.5mm	300	50	20	2.5	8.44
C300x50x20x2.8mm	300	50	20	2.8	9.45
C300x50x20x3.0mm	300	50	20	3.0	10.13
C300x65x20x1,6mm	300	65	20	1.6	5.77
C300x65x20x1,8mm	300	65	20	1.8	6.49
C300x65x20x2.0mm	300	65	20	2.0	7.21
C300x65x20x2.3mm	300	65	20	2.3	8.29
C300x65x20x2.5mm	300	65	20	2.5	9.02
C300x65x20x2.8mm	300	65	20	2.8	10.10
C300x65x20x3.0mm	300	65	20	3.0	10.82

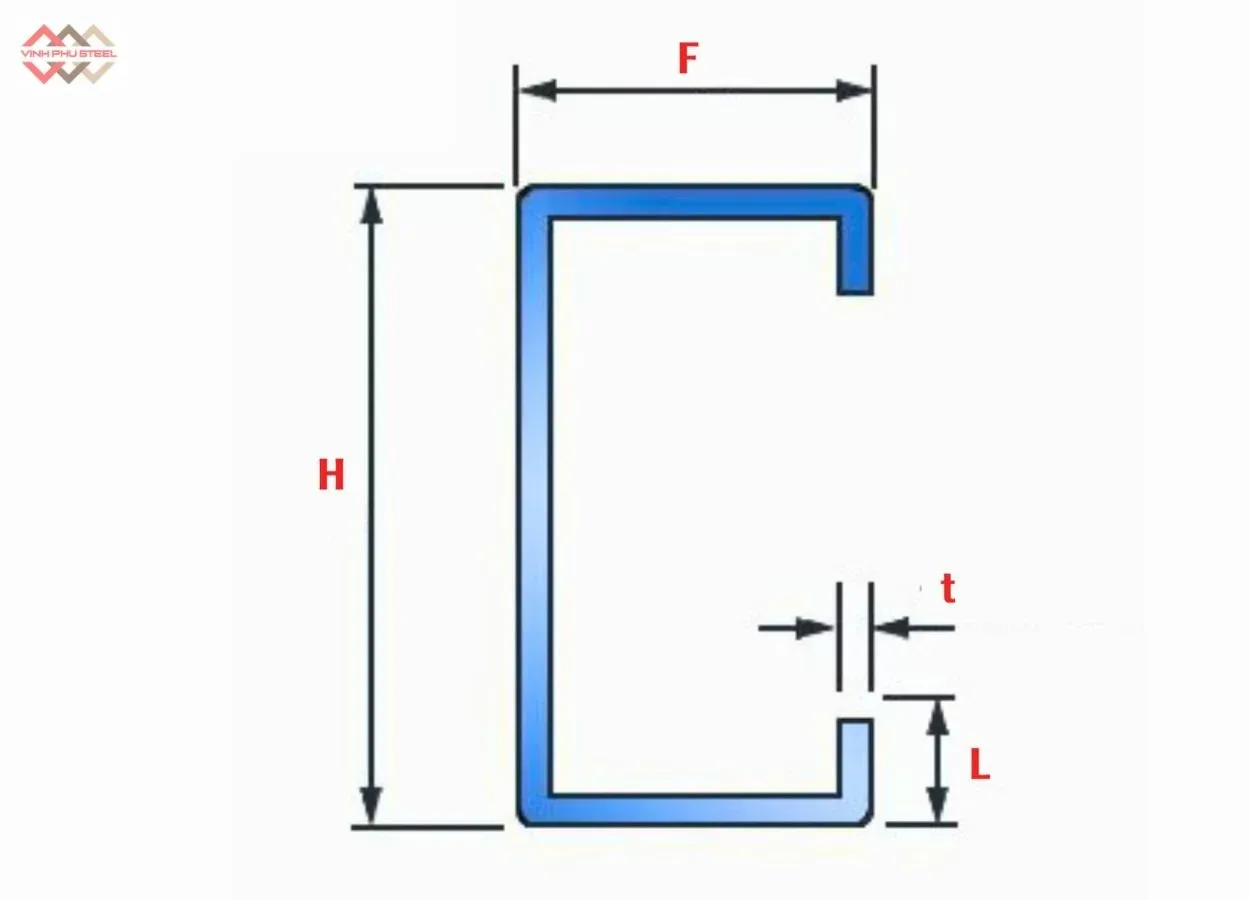

Cấu tạo thép hình chữ C

Thép hình chữ C (hay còn gọi là thép hình C) có mặt cắt ngang giống chữ “C”, gồm 3 phần chính:

Bụng (web): Là phần thẳng đứng ở giữa, chịu lực nén hoặc kéo chính.
Hai cánh (flange): Là hai phần nằm ngang đối xứng hai bên bụng, có nhiệm vụ tăng độ cứng và chịu lực ngang.
Độ gấp cánh: Một số loại thép C có gấp cánh để tăng tính chịu lực và phù hợp với kết cấu đặc thù.

Loại thép này thường được sử dụng trong làm xà gồ, khung kèo, khung cửa, kết cấu mái nhà, khung xe và nhiều ứng dụng công nghiệp khác.

Công thức tính trọng lượng thép hình chữ C

Công thức phổ biến để tính trọng lượng của thép hình C là:

P=[ H + 2F + 2L – t] × t x l ×0.00785

Trong đó:

P: Trọng lượng thanh thép (kg)
H: Chiều cao toàn bộ của thép C (mm)
F: Chiều rộng cánh (mm)
t: Độ dày(mm)
L: Độ gấp cánh (mm)
l: chiều dài thanh (m)
0.00785: Khối lượng riêng của thép (tấn/m³)

Giải thích công thức

[ H + 2F + 2L – t]: Chiều dài của chữ C khi duỗi thẳng
[ H + 2F + 2L – t] x t : Diện tích mặt cắt chữ C

Lưu ý khi tính trọng lượng thép hình

Trọng lượng thực tế của thép hình chữ I, U, H, V, C có thể khác một chút so với kết quả tính bằng công thức. Lý do là vì mỗi nhà máy sản xuất có thể dùng tiêu chuẩn khác nhau, và độ sai lệch kỹ thuật (dung sai) cũng ảnh hưởng đến trọng lượng.

Cách lựa chọn thép hình chất lượng và hiệu quả

Để đảm bảo công trình bền chắc và an toàn, bạn nên lưu ý:

Chọn thép đúng tiêu chuẩn như JIS, ASTM, TCVN… để đảm bảo độ bền và kích thước chuẩn xác.
Ưu tiên thương hiệu uy tín như Hòa Phát, Pomina hoặc đại lý lớn như Thép Vinh Phú để tránh mua phải hàng giả.
Quan sát bề mặt và hình dạng thép – sản phẩm chất lượng có bề mặt nhẵn, đều, không gỉ sét hay cong vênh.
Đo kích thước và đối chiếu trọng lượng với bảng tra chuẩn để kiểm tra độ chính xác.
Tránh mua thép giá rẻ bất thường, vì dễ là hàng kém chất lượng.
Tham khảo ý kiến kỹ thuật hoặc liên hệ nhà cung cấp để được tư vấn đúng loại thép phù hợp.

Bảng tra thép hình chữ H, I, U, V, C được cập nhật mới nhất tại thời điểm T8/2025. Nhằm giúp bạn có được những thông tin chính xác nhất, hỗ trợ việc lựa chọn phù hợp cho dự án. Để có thể nhận bảng quy cách chi tiết và cập nhật mới nhất hơn nữa, bạn vui lòng liên hệ cho Thép Vinh Phú.

Để cần hỗ trợ thông tin về bảng giá các loại thép hình, bạn có thể truy cập vào:

Thép hình chữ H

Thép hình chữ I

Thép hình chữ U

Thép hình chữ V / L

Thép hình chữ C

Hoặc có thể liệ hệ Hotline: 0933 710 789 để nhận báo giá & được tư vấn nhanh chóng.

Bảng Tra Trọng Lượng Và Quy Cách Thép Hình H, I, U, V, C

Mục lục

Bảng Tra Trọng Lượng Và Quy Cách Thép Hình H, I, U, V, C
