Van Một Chiều Lò Xo Là Gì? Cấu Tạo, Nguyên Lý, Phân Loại Và Ứng Dụng

Trong các hệ thống đường ống nước, khí, hơi hay PCCC, van một chiều lò xo là thiết bị giữ vai trò đặc biệt quan trọng, giúp kiểm soát hướng dòng chảy và ngăn hoàn toàn hiện tượng chảy ngược gây hư hại thiết bị. Đây là dòng van được sử dụng rộng rãi nhờ cấu tạo đơn giản, hoạt động ổn định, độ bền cao và khả năng thích ứng tốt với nhiều môi trường làm việc khác nhau.

Bài viết này sẽ giúp bạn hiểu rõ van một chiều lò xo là gì, phân tích cấu tạo – nguyên lý hoạt động – các loại van phổ biến – ứng dụng thực tế và lý do vì sao thiết bị này ngày càng được ưa chuộng trong công nghiệp và dân dụng.

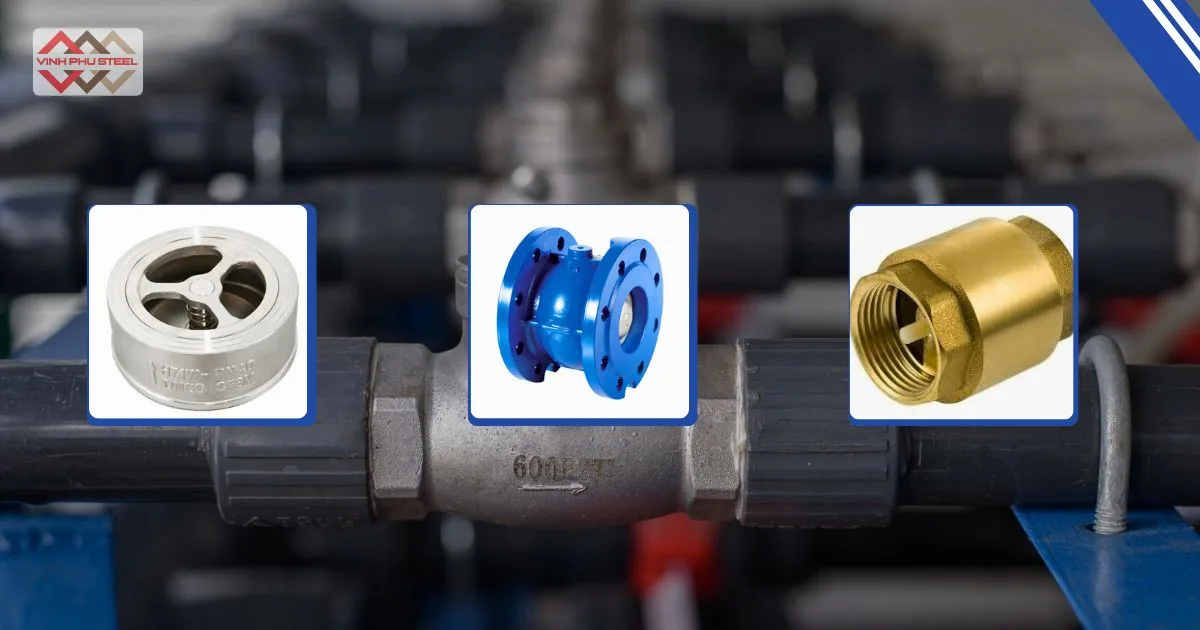

Van Một Chiều Lò Xo Là Gì?

Van Một Chiều Lò Xo (Spring Check Valve) là một trong những loại van quan trọng trong hệ thống đường ống, được thiết kế để chỉ cho phép dòng chảy đi theo một hướng duy nhất và tự động đóng lại khi dòng chảy đảo chiều. Nhờ sử dụng cơ chế lò xo đàn hồi kết hợp với đĩa van, thiết bị này mang lại khả năng đóng mở nhanh, độ kín cao và vận hành ổn định trong nhiều điều kiện làm việc khác nhau.

Van một chiều lò xo là thiết bị kiểm soát dòng chảy hoạt động hoàn toàn tự động. Khi áp lực dòng chảy đủ lớn, lò xo nén lại và đĩa van mở, cho phép dòng chất lỏng đi qua. Khi áp lực giảm hoặc dòng chảy có xu hướng chảy ngược, lò xo giãn ra và đĩa van đóng kín, ngăn dòng chảy quay ngược gây ảnh hưởng đến thiết bị trong hệ thống.

Vai Trò Của Van Một Chiều Lò Xo Trong Hệ Thống Đường Ống

Van có vai trò đặc biệt quan trọng, cụ thể:

• Ngăn chặn dòng chảy ngược gây hư hỏng máy bơm, vỡ đường ống hoặc rối loạn áp lực hệ thống.
• Ổn định áp lực, duy trì hướng dòng chảy đúng, giúp thiết bị hoạt động hiệu quả.
• Bảo vệ các thiết bị đầu nguồn như bơm nước, máy nén khí, nồi hơi…
• Giảm hiện tượng sốc nước (Water Hammer) nhờ cơ chế đóng nhanh của lò xo.

Lợi Ích Khi Sử Dụng Spring Check Valve

Van một chiều lò xo sở hữu nhiều ưu điểm vượt trội so với các dòng van một chiều truyền thống:

1. Đóng mở nhanh và chính xác

   • Lực đàn hồi của lò xo giúp van đóng ngay lập tức khi dòng chảy giảm hoặc đảo chiều.

2. Độ kín cao – chống rò rỉ tốt

   • Nhờ cấu tạo đĩa van + lò xo, van luôn duy trì trạng thái kín khi không có áp lực.

3. Hoạt động được ở nhiều vị trí lắp đặt

   • Có thể lắp thẳng đứng, ngang hoặc nghiêng, linh hoạt hơn van lá lật (swing check valve).

4. Hạn chế sốc nước hiệu quả

   • Cơ chế đóng nhanh giúp giảm hiện tượng búa nước, tăng tuổi thọ đường ống.

5. Kích thước nhỏ gọn

   • Thuận tiện lắp đặt trong không gian hẹp, phù hợp cả hệ thống dân dụng và công nghiệp.

6. Độ bền cao và ít bảo trì

   • Cấu tạo đơn giản, ít chi tiết chuyển động nên ít hư hỏng hơn các dạng van khác.

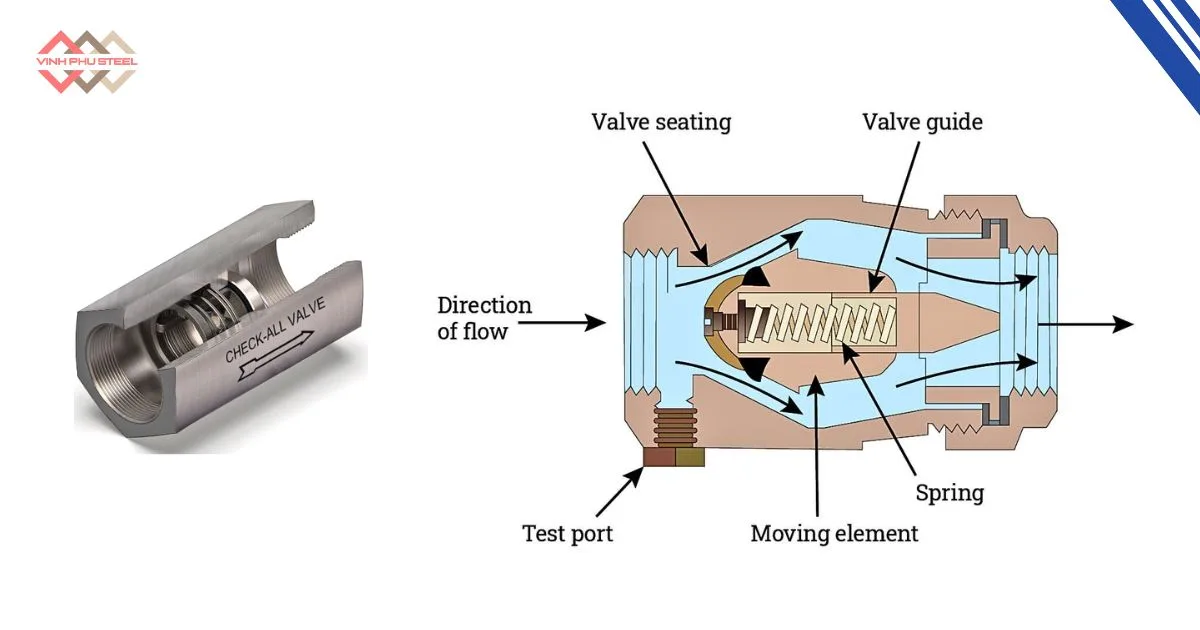

Cấu Tạo Van 1 Chiều Lò Xo

Van một chiều lò xo (Spring Check Valve) có cấu tạo đơn giản nhưng được thiết kế tối ưu để đảm bảo dòng chảy đi theo một hướng duy nhất và tự động đóng lại khi có sự đảo chiều hoặc mất áp. Cấu tạo cơ bản gồm các bộ phận chính sau:

1. Thân van (Body)

• Là phần bao bọc toàn bộ các chi tiết bên trong, chịu áp lực và nhiệt độ của môi trường lưu chất.
• Thiết kế dạng đúc liền khối hoặc hai mảnh, đa dạng theo từng tiêu chuẩn kết nối: ren (BS, NPT), mặt bích (JIS, DIN, ANSI).
• Chất liệu phổ biến: gang, gang cầu, thép carbon, thép rèn, inox 304/316, đồng thau.

2. Lá van/Đĩa van (Disc)

• Là bộ phận chuyển động chính, có nhiệm vụ mở hoặc đóng đường dẫn lưu chất.
• Khi dòng chảy đủ áp, đĩa van được đẩy lên, tạo không gian cho lưu chất đi qua.
• Khi áp lực giảm hoặc dòng chảy đảo chiều, đĩa van lập tức đóng về vị trí ban đầu.
• Vật liệu: inox, đồng, thép hợp kim hoặc nhựa kỹ thuật tùy môi trường.

3. Lò xo (Spring) – Bộ phận quan trọng nhất

• Quyết định tốc độ và lực đóng của van.
• Lò xo giúp đĩa van trở về vị trí đóng ngay cả khi không có dòng chảy, nâng cao khả năng chống rung, chống va đập thủy lực (water hammer).
• Đặc điểm kỹ thuật quan trọng:
  • Độ cứng (Spring rate): ảnh hưởng đến lực mở – dòng càng yếu, lò xo càng mềm.
  • Độ đàn hồi: đảm bảo đóng mở ổn định hàng triệu chu kỳ.
  • Chất liệu lò xo: inox 304/316 là phổ biến, chịu ăn mòn tốt trong nước, khí, hóa chất nhẹ.

4. Nắp van (Cover)

• Được lắp phía trên hoặc phía sau thân van, giúp cố định lò xo và đĩa van.
• Dễ tháo lắp để bảo trì, kiểm tra nhanh.

5. Gioăng làm kín (Gasket/Seat Seal)

• Tạo độ kín khít cho van, ngăn rò rỉ khi đĩa van đóng.
• Chất liệu thường dùng: EPDM, NBR, PTFE hoặc kim loại tùy môi trường.

Chất liệu cấu tạo Van Một Chiều Lò Xo

Tùy ứng dụng và môi trường, nhà sản xuất sẽ lựa chọn vật liệu phù hợp:

• Gang, gang cầu: dùng cho nước sạch, PCCC, HVAC.
• Thép carbon: dùng cho dầu, khí nén, hệ thống áp suất cao.
• Inox 304/316: dùng cho hóa chất, thực phẩm, nước biển, môi trường ăn mòn.
• Đồng thau: dùng cho hệ nước sinh hoạt, hệ HVAC nhỏ, máy bơm dân dụng.

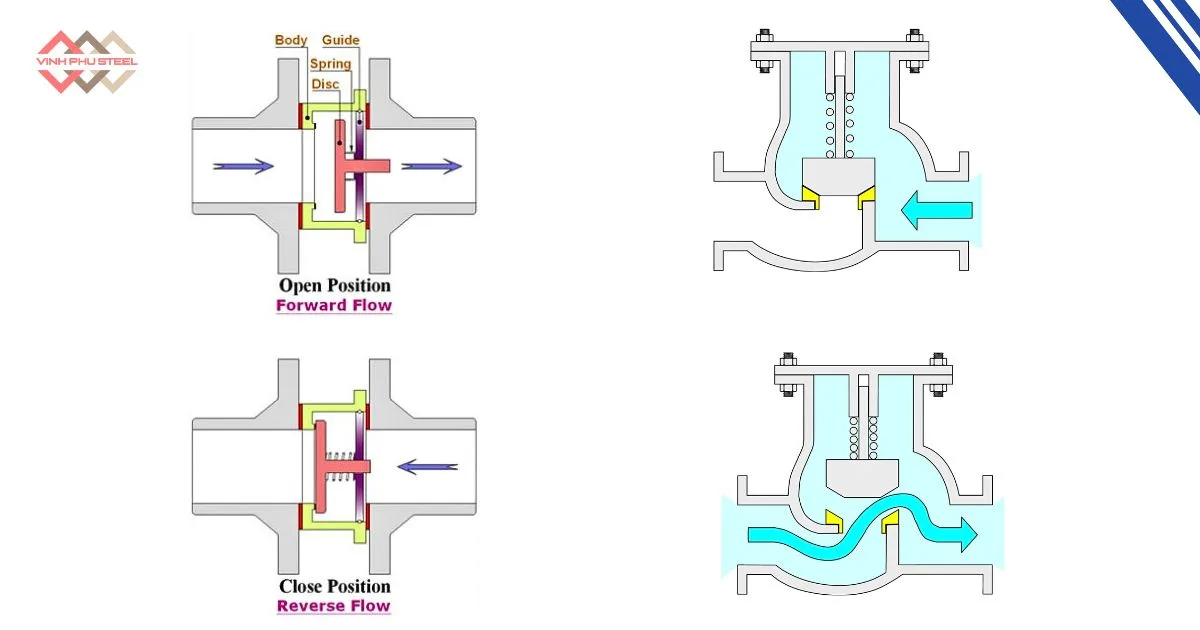

Nguyên Lý Hoạt Động Của Van Một Chiều Lò Xo

Van một chiều lò xo hoạt động hoàn toàn tự động, dựa trên sự chênh lệch áp lực của dòng chảy. Không cần tác động bằng tay hay thiết bị hỗ trợ.

1. Cơ chế đóng/mở dựa vào áp lực dòng chảy

• Bên trong van có một đĩa van được gắn với lò xo.
• Lò xo luôn giữ đĩa van ở trạng thái đóng, ngăn lưu chất chảy ngược.
• Khi dòng chảy đi đúng hướng với áp lực đủ lớn, lực dòng chảy sẽ đẩy đĩa van thắng lực lò xo, tạo khe hở cho lưu chất đi qua.

2. Khi nào van mở?

Van mở khi:

• Dòng chảy đi đúng chiều thiết kế của van.
• Áp lực dòng chảy lớn hơn lực đàn hồi của lò xo. Đĩa van bị đẩy lên và lưu chất chảy qua một cách tự do.

3. Khi nào van đóng?

Van đóng khi:

• Áp lực dòng chảy giảm hoặc mất hoàn toàn.
• Dòng chảy có xu hướng đảo chiều, tạo nguy cơ chảy ngược. Lò xo lập tức đẩy đĩa van về vị trí đóng, chặn hoàn toàn dòng chảy ngược.

4. Giải thích dễ hình dung

• Hãy tưởng tượng đĩa van như một “cánh cửa” được gắn với lò xo.
• Khi nước đẩy đủ mạnh, cửa bật mở.
• Khi nước yếu hoặc chảy ngược, lò xo kéo cửa đóng lại tức thì.

Phân Loại Van Một Chiều Lò Xo

Van một chiều lò xo (Spring Check Valve) được sản xuất với nhiều dạng khác nhau để phù hợp với từng môi trường, áp lực và cách lắp đặt. Dựa trên các tiêu chí phổ biến, van có thể được phân loại như sau:

1. Phân loại theo vật liệu

Mỗi loại vật liệu sẽ quyết định độ bền, khả năng chống ăn mòn và môi trường sử dụng.

• Van một chiều lò xo gang

Giá thành rẻ, phù hợp với hệ thống nước sạch, PCCC, HVAC, áp lực trung bình.

• Van một chiều lò xo thép (carbon steel)

Chịu nhiệt và chịu áp cao, chuyên dùng trong hơi nóng, dầu, khí công nghiệp.

• Van một chiều lò xo inox (304 – 316 – 316L)

Chống ăn mòn tuyệt vời, dùng cho hóa chất, thực phẩm, nước biển, môi trường khắc nghiệt.

• Van một chiều lò xo đồng (brass)

Kích thước nhỏ, dùng trong dân dụng, máy bơm nước gia đình, hệ thống áp lực thấp đến trung bình.

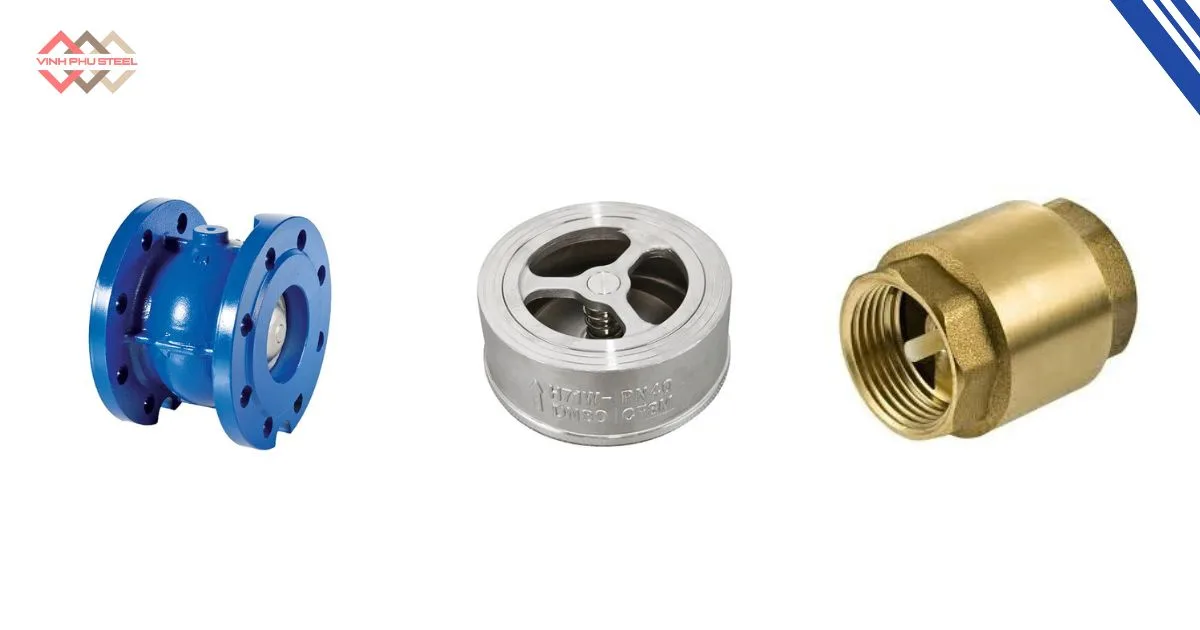

2. Phân loại theo kiểu kết nối

Kiểu kết nối sẽ ảnh hưởng trực tiếp đến phương pháp lắp đặt và độ kín của hệ thống.

• Kết nối ren (Threaded)

Áp dụng cho van cỡ nhỏ DN15–DN50, tiện lắp đặt cho hệ thống nước và khí áp trung bình.

• Kết nối mặt bích (Flanged)

Độ kín cao, dễ bảo trì, phù hợp kích thước lớn và hệ áp lực cao như hơi, dầu nóng, PCCC.

• Kết nối wafer (kẹp giữa mặt bích)

Thiết kế mỏng, nhỏ gọn, trọng lượng nhẹ, phù hợp không gian hạn chế và dễ lắp vào nhiều tiêu chuẩn mặt bích (JIS – DIN – ANSI).

3. Phân loại theo ứng dụng

Tùy vào môi trường làm việc, van sẽ được chế tạo với vật liệu và thiết kế lò xo phù hợp.

• Van một chiều lò xo cho nước

Ứng dụng trong cấp nước, xử lý nước, hệ thống bơm tăng áp, PCCC.

• Van một chiều lò xo cho hơi nóng (steam)

Cần vật liệu thép hoặc inox chịu nhiệt cao, lò xo chất lượng tốt.

• Van một chiều lò xo cho khí nén (air)

Yêu cầu độ kín cao, phản hồi nhanh để tránh sốc khí.

• Van cho dầu – nhiên liệu – dầu nóng

Vật liệu thép hoặc inox, lò xo cứng, chịu nhiệt và chịu áp mạnh.

• Van cho hóa chất

Inox 316/316L, chống ăn mòn tối ưu, đáp ứng được môi trường có độ pH cao hoặc thấp.

Ưu Điểm Của Van Một Chiều Lò Xo

Van một chiều lò xo (Spring Check Valve) được sử dụng rộng rãi trong hệ thống đường ống nhờ sở hữu nhiều ưu điểm vượt trội trong vận hành và độ bền. Những lợi thế nổi bật bao gồm:

1. Tự động đóng mở hoàn toàn

Van hoạt động theo nguyên lý tự động, không cần nguồn điện hay tác động thủ công. Điều này giúp hệ thống vận hành ổn định và giảm chi phí bảo trì.

2. Ngăn chặn dòng chảy ngược hiệu quả

Lò xo giữ đĩa van luôn trong trạng thái sẵn sàng đóng, giúp ngăn dòng chảy đảo chiều, bảo vệ máy bơm, đường ống và thiết bị phía sau.

3. Hoạt động ổn định và bền bỉ

Cấu tạo chắc chắn, lò xo đàn hồi cao và vật liệu đa dạng (gang, thép, inox, đồng) giúp van chịu được áp lực, nhiệt độ và tần suất đóng mở lớn.

4. Áp lực đóng nhỏ – phản hồi nhanh

Chỉ cần một áp lực nhẹ từ dòng chảy là van đã có thể mở. Điều này giúp van phù hợp với nhiều hệ thống, kể cả các đường ống có áp lực thấp.

5. Kích thước gọn nhẹ – lắp đặt linh hoạt

Thiết kế nhỏ gọn, đặc biệt với dạng wafer hoặc ren, giúp dễ dàng lắp đặt ngay cả trong không gian chật hẹp. Van tương thích với nhiều kiểu kết nối và tiêu chuẩn mặt bích.

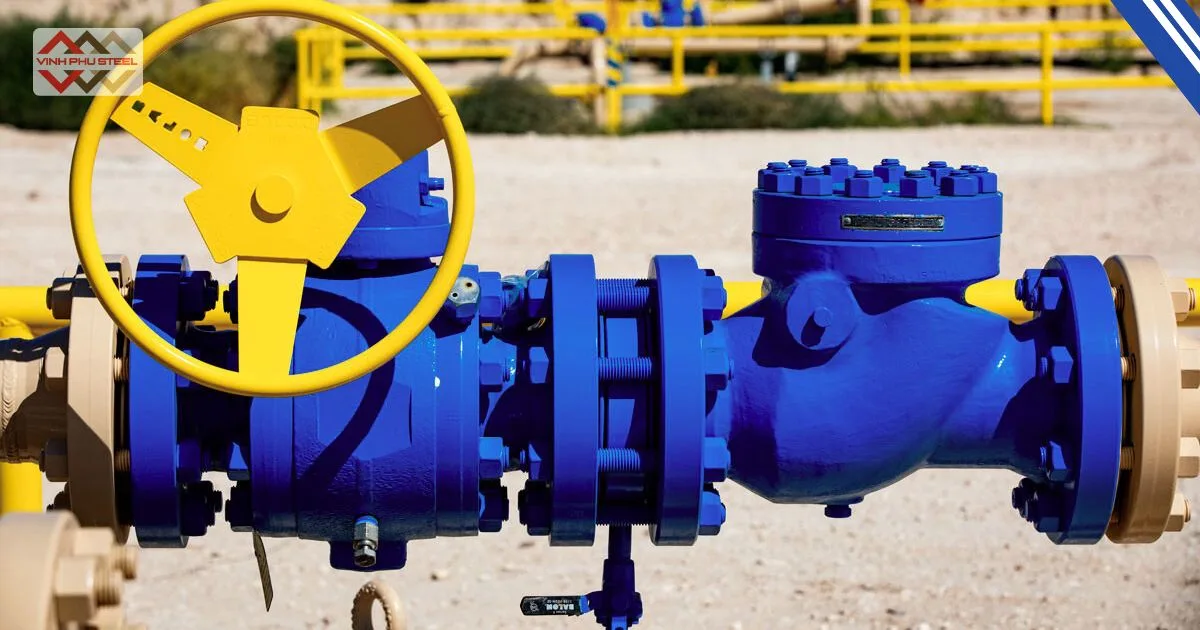

Ứng Dụng Thực Tế Của Van Một Chiều Lò Xo

Nhờ khả năng tự động đóng mở, ngăn chặn dòng chảy ngược và vận hành ổn định, van một chiều lò xo được ứng dụng rộng rãi trong nhiều hệ thống công nghiệp và dân dụng, từ hệ thống nước đến khí nén và hóa chất.

1. Hệ thống cấp nước – thoát nước

• Dùng trong các đường ống nước sinh hoạt, hệ thống bơm tăng áp, hệ thống thoát nước công nghiệp.
• Ngăn hiện tượng nước chảy ngược, bảo vệ bơm và các thiết bị đầu nguồn.

2. Hệ thống PCCC – HVAC

• Được lắp đặt trong hệ thống chữa cháy tự động, đường ống nước lạnh hoặc nóng trong hệ thống HVAC.
• Đảm bảo dòng chảy đúng hướng, duy trì áp lực ổn định, tăng an toàn vận hành.

3. Hơi nóng, khí nén

• Van chịu nhiệt và áp lực cao, dùng trong các dây chuyền hơi nóng, hơi nước hoặc hệ thống khí nén.
• Ngăn dòng chảy ngược, bảo vệ máy nén, nồi hơi và các thiết bị phụ trợ.

4. Dầu, hóa chất

• Van một chiều lò xo bằng thép hoặc inox được sử dụng cho dầu, nhiên liệu, hóa chất ăn mòn nhẹ hoặc nặng.
• Đảm bảo an toàn, ngăn rò rỉ và duy trì hiệu suất hệ thống.

5. Nhà máy, tòa nhà, trạm bơm

• Ứng dụng trong các công trình công nghiệp và dân dụng lớn như nhà máy sản xuất, kho xưởng, tòa nhà cao tầng, trạm bơm nước và trạm xử lý nước.
• Đảm bảo hoạt động liên tục, ổn định và bảo vệ hệ thống đường ống dài hạn.

Hướng Dẫn Lắp Đặt Van Một Chiều Lò Xo

Để van một chiều lò xo hoạt động hiệu quả, ngăn chặn dòng chảy ngược và kéo dài tuổi thọ, việc lắp đặt đúng kỹ thuật là rất quan trọng. Các bước cơ bản bao gồm:

1. Xác định chiều dòng chảy

• Trên thân van có mũi tên chỉ hướng dòng chảy.
• Luôn lắp van sao cho dòng lưu chất đi theo hướng mũi tên, tránh lắp ngược làm van không mở hoặc hư hỏng.

2. Khoảng cách lắp đặt hợp lý

• Trước van: cần ít nhất 5–10 lần đường kính ống (DN) để dòng chảy ổn định.
• Sau van: tối thiểu 3–5 lần DN để tránh va chạm dòng chảy, giảm rung và mài mòn đĩa van.
• Khoảng cách này giúp van đóng mở nhẹ nhàng và bền bỉ.

3. Kiểm tra áp lực và nhiệt độ

• Đảm bảo áp lực làm việc và nhiệt độ nằm trong giới hạn van.
• Chọn vật liệu van phù hợp với môi trường làm việc: gang, thép, inox hoặc đồng.

4. Kiểm tra trước khi vận hành

• Kiểm tra đĩa van, lò xo, gioăng và bulong cố định.
• Đảm bảo không có dị vật trong ống hoặc cửa van.
• Mở hệ thống từ từ, quan sát van đóng mở và đảm bảo không rò rỉ.

5. Bảo trì định kỳ

• Kiểm tra định kỳ lò xo và gioăng làm kín.
• Vệ sinh bề mặt tiếp xúc, siết bulong nếu cần để duy trì độ kín và hiệu suất van.

Những Vấn Đề Thường Gặp Và Cách Khắc Phục

Trong quá trình vận hành, van một chiều lò xo có thể gặp một số vấn đề phổ biến. Nhận biết sớm và xử lý đúng cách giúp hệ thống đường ống hoạt động ổn định, an toàn và kéo dài tuổi thọ.

1. Van đóng mở không đều

• Nguyên nhân: Cặn bẩn, bụi hoặc tạp chất bám vào đĩa van hoặc thân van.
• Biện pháp khắc phục:
  • Tắt hệ thống, tháo van và vệ sinh đĩa van, thân van.
  • Kiểm tra dòng chảy trước van, lắp bộ lọc nếu cần để giảm cặn bẩn.

2. Tiếng ồn khi vận hành

• Nguyên nhân: Chênh lệch áp lực quá lớn hoặc hiện tượng búa nước (water hammer).
• Biện pháp khắc phục:
  • Kiểm tra áp lực đầu vào, giảm chênh lệch áp nếu cần.
  • Lắp đặt đoạn ống thẳng trước và sau van để dòng chảy ổn định.

3. Rò rỉ nhẹ

• Nguyên nhân: Gioăng làm kín bị mòn, hư hỏng hoặc mặt bích siết chưa đều.
• Biện pháp khắc phục:
  • Kiểm tra và thay gioăng đúng tiêu chuẩn.
  • Siết đều bulong mặt bích theo hình chữ thập.

4. Lò xo yếu hoặc hỏng

• Nguyên nhân: Lò xo đã sử dụng lâu, bị mỏi hoặc không đạt tiêu chuẩn.
• Biện pháp khắc phục:
  • Thay lò xo đúng chủng loại và tiêu chuẩn kỹ thuật của van.
  • Kiểm tra định kỳ để phát hiện lò xo kém chất lượng trước khi ảnh hưởng tới hoạt động van.

So Sánh Van Một Chiều Lò Xo Với Các Loại Khác

Van một chiều lò xo (Spring Check Valve) được sử dụng phổ biến nhờ cơ chế tự động đóng mở và khả năng chống dòng chảy ngược hiệu quả. Tuy nhiên, trên thị trường còn nhiều loại van một chiều khác, mỗi loại có ưu nhược điểm riêng. Dưới đây là sự so sánh cơ bản:

1. So với Swing Check Valve (van lá lật)

2. So với Dual Plate Check Valve (van 2 lá)

3. So với Ball Check Valve (van bi)

Tóm tắt so sánh

• Van một chiều lò xo nổi bật với: đóng mở nhanh, kích thước gọn, linh hoạt lắp đặt, ít ồn, áp lực đóng nhỏ.
• Swing check valve thích hợp cho hệ thống lớn nhưng lắp đặt kém linh hoạt.
• Dual plate check valve phù hợp áp lực cao nhưng chiếm không gian và bảo trì phức tạp.
• Ball check valve đơn giản nhưng hạn chế trong môi trường có cặn hoặc áp lực cao.

Cách Lựa Chọn Van 1 Chiều Lò Xo Phù Hợp

Lựa chọn van một chiều lò xo đúng tiêu chuẩn không chỉ giúp hệ thống hoạt động hiệu quả mà còn kéo dài tuổi thọ van và bảo vệ thiết bị trong đường ống. Dưới đây là các tiêu chí quan trọng cần lưu ý khi chọn van:

1. Theo áp lực (PN / Rating)

• Xác định áp lực vận hành tối đa của hệ thống để chọn van có PN tương ứng: PN10, PN16, PN25…
• Đối với hệ thống có dao động áp lực, nên chọn van có PN cao hơn để đảm bảo an toàn và hiệu quả vận hành.
• Lưu ý: lực của lò xo cũng ảnh hưởng đến áp lực đóng – mở, van phải hoạt động nhẹ nhàng ở áp lực thấp nhưng vẫn đóng kín khi dòng chảy đảo chiều.

2. Theo vật liệu – Phù hợp môi trường

Chọn vật liệu van dựa trên loại lưu chất và môi trường làm việc:

Việc chọn đúng vật liệu giúp chống ăn mòn, chịu nhiệt, chịu áp lực tốt, đảm bảo van hoạt động lâu dài.

3. Theo kiểu kết nối

• Ren (Threaded): Van cỡ nhỏ, hệ thống dân dụng.
• Mặt bích (Flanged): Van kích thước lớn, áp lực cao, dễ bảo trì; kiểm tra tiêu chuẩn mặt bích (ANSI, DIN, JIS).
• Wafer: Thiết kế gọn nhẹ, kẹp giữa hai mặt bích, tiết kiệm không gian lắp đặt.

4. Thương hiệu – Độ bền – Giá

• Thương hiệu uy tín: Chọn các thương hiệu có chứng nhận chất lượng và dịch vụ hậu mãi tốt.
• Độ bền: Lò xo chắc chắn, gioăng kín chất lượng, vật liệu đạt chuẩn.
• Giá: Cân nhắc chi phí đầu tư và chi phí vận hành dài hạn; van bền sẽ tiết kiệm bảo trì và thay thế.

5. Các yếu tố bổ sung

• Nhiệt độ hoạt động và tần suất đóng/mở van.
• Tương thích với hệ thống hiện tại (kích thước, tiêu chuẩn mặt bích).
• Khả năng bảo trì và thay thế phụ tùng dễ dàng.

Kết Bài

Van một chiều lò xo (Spring Check Valve) là thiết bị quan trọng trong hệ thống đường ống, giúp ngăn dòng chảy ngược, bảo vệ máy bơm và thiết bị đầu nguồn, đồng thời vận hành ổn định, bền bỉ và dễ lắp đặt.

Điểm nhấn vai trò của van

• Ngăn chảy ngược hiệu quả, bảo vệ toàn bộ hệ thống.
• Phù hợp nhiều môi trường: nước, hơi, khí, dầu, hóa chất.
• Thiết kế nhỏ gọn, dễ lắp đặt và bảo trì.

Lời khuyên chọn van

• Chọn vật liệu và áp lực phù hợp với lưu chất và hệ thống.
• Kiểm tra kiểu kết nối: ren, mặt bích, wafer.
• Ưu tiên thương hiệu uy tín để đảm bảo độ bền và dịch vụ hậu mãi.
• Lắp đặt và bảo trì đúng kỹ thuật để van hoạt động tối ưu.

Cám ơn bạn quan tâm bài viết, chúc bạn lựa chọn được van phù hợp và hệ thống vận hành ổn định.

>> Xem thêm thông tin những Bài viết & Blogs chuyên ngành hữu ích khác tại đây
