Van Bi Là Gì? Cấu Tạo, Nguyên Lý Và Phân Loại

Van bi là thiết bị công nghiệp phổ biến, dùng để đóng, mở và điều tiết dòng chảy chất lỏng hoặc khí. Bài viết sẽ giới thiệu cấu tạo, nguyên lý hoạt động và các loại van bi, giúp bạn hiểu rõ và chọn loại phù hợp cho hệ thống của mình.

1. Van Bi Là Gì?

Van bi (Ball Valve) là loại van công nghiệp có bộ phận đóng mở chính là một viên bi rỗng bên trong thân van. Khi xoay tay gạt hoặc tay quay 90°, lỗ trên viên bi sẽ trùng hoặc lệch với hướng dòng chảy, từ đó điều chỉnh hoặc ngăn chặn hoàn toàn lưu lượng chất lỏng hoặc khí.

Nhờ thiết kế đơn giản, vận hành nhanh và độ kín tuyệt đối, van bi được sử dụng rộng rãi trong các hệ thống: cấp thoát nước, HVAC, dầu khí, hóa chất, PCCC, thực phẩm và xử lý nước thải. Dòng van này đảm bảo hiệu suất ổn định, tuổi thọ cao và phù hợp với các hệ thống yêu cầu an toàn và độ bền lâu dài.

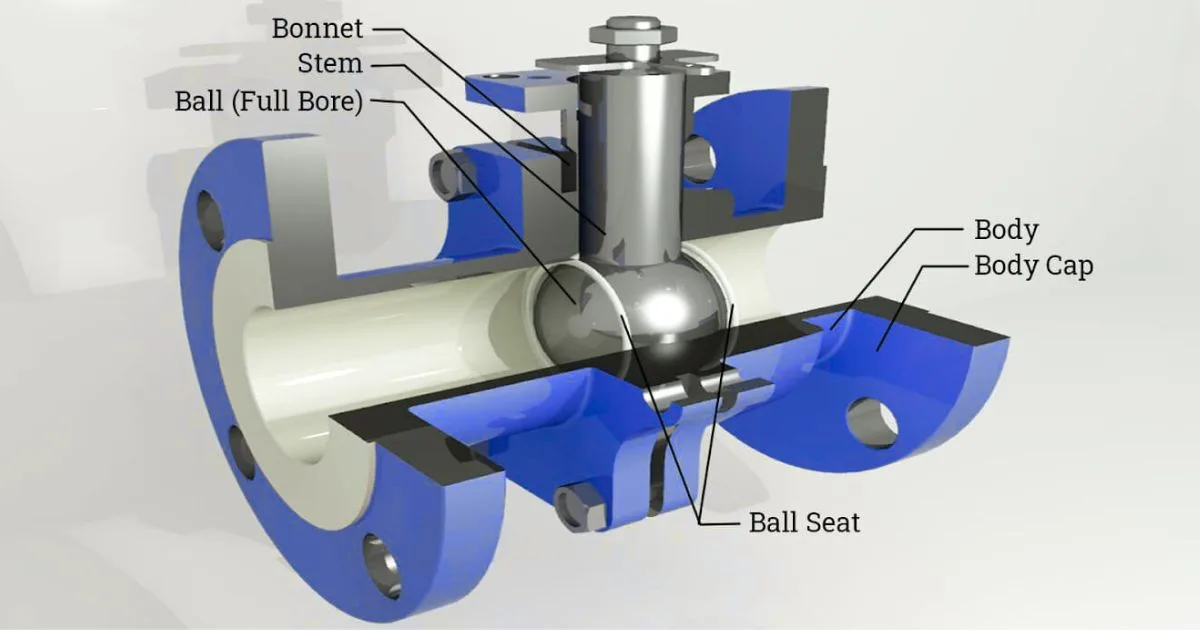

2. Cấu Tạo Van Bi Là Gì

Van bi là thiết bị công nghiệp được thiết kế để đảm bảo đóng mở nhanh chóng, điều tiết dòng chảy hiệu quả và vận hành bền bỉ. Cấu tạo của van bi bao gồm các bộ phận chính sau:

1. Thân van (Body):

   • Là phần khung chính của van, chứa bi và các bộ phận bên trong.
   • Thân van thường được chế tạo từ gang dẻo, inox 304/316 hoặc thép carbon, có khả năng chịu áp lực cao và nhiệt độ lớn.
   • Một số van còn có thân dạng liền khối hoặc nhiều mảnh, giúp tăng độ bền và dễ dàng bảo trì.

2. Bi van (Ball):

   • Bộ phận chính giúp đóng hoặc mở dòng chảy.
   • Bi thường gia công nhẵn mịn, mạ crom hoặc PTFE để chống mài mòn và đảm bảo độ kín tuyệt đối.
   • Lỗ trên bi trùng hoặc lệch với hướng dòng chảy khi xoay 90° giúp dòng chảy được điều chỉnh hoặc chặn hoàn toàn.

3. Trục van (Stem):

   • Truyền lực từ tay gạt hoặc bộ truyền động tự động đến bi van.
   • Trục thường được làm từ inox hoặc thép hợp kim, đảm bảo chịu được áp lực xoắn và môi trường ăn mòn.

4. Gioăng làm kín (Seat & Seal):

   • Sử dụng các vật liệu như PTFE, EPDM hoặc NBR, giúp ngăn rò rỉ chất lỏng và khí.
   • Gioăng chịu được áp lực và nhiệt độ cao, đảm bảo độ kín tuyệt đối sau nhiều năm sử dụng.

5. Tay gạt hoặc bộ điều khiển tự động:

   • Tay gạt thủ công: Phù hợp với van nhỏ, vận hành trực tiếp bằng tay.
   • Bộ truyền động điện hoặc khí nén: Dùng cho van lớn hoặc hệ thống tự động, giúp điều khiển từ xa và chính xác.

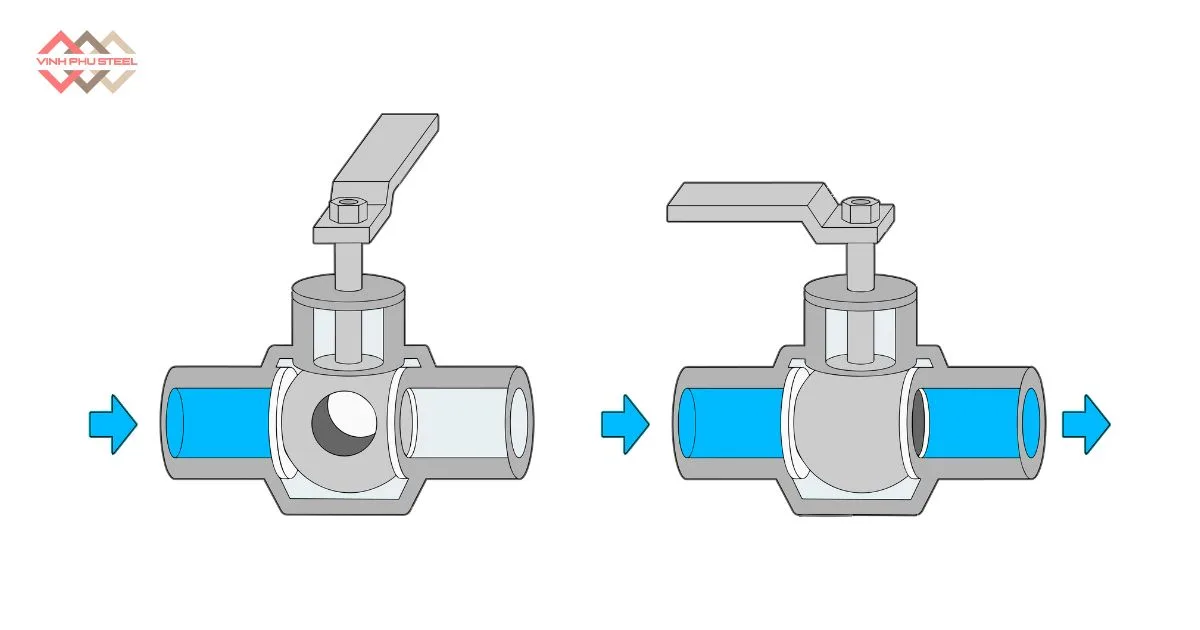

3. Nguyên Lý Hoạt Động Của Van Bi Là Gì

Van bi hoạt động dựa trên cơ chế xoay viên bi rỗng bên trong thân van để điều khiển dòng chảy của chất lỏng hoặc khí. Nguyên lý cụ thể như sau:

1. Van mở hoàn toàn:

   • Khi xoay tay gạt hoặc bộ điều khiển 90°, lỗ rỗng trên bi thẳng hàng với hướng đường ống.
   • Chất lỏng hoặc khí chảy tự do, áp lực gần như không thay đổi, giúp dòng chảy tối ưu và tiết kiệm năng lượng.

2. Van đóng hoàn toàn:

   • Khi xoay ngược 90°, lỗ trên bi lệch khỏi hướng dòng chảy.
   • Bi chắn hoàn toàn, ngăn dòng chảy, đảm bảo độ kín tuyệt đối và tránh rò rỉ.

3. Điều tiết dòng chảy:

   • Với một số van bi có tay gạt điều chỉnh hoặc bộ truyền động tự động, người vận hành có thể xoay bi ở góc bất kỳ để điều chỉnh lưu lượng theo nhu cầu.

Nhờ cơ chế đóng mở nhanh chóng và chính xác, van bi giúp tiết kiệm thời gian vận hành, giảm hao tổn áp lực và tăng hiệu suất hệ thống.

Đây cũng là lý do van bi được ưa chuộng trong các hệ thống cấp thoát nước, HVAC, dầu khí, hóa chất, PCCC và thực phẩm.

4. Ưu Điểm Nổi Bật Của Van Bi Là Gì

Van bi là lựa chọn hàng đầu trong các hệ thống công nghiệp nhờ sở hữu nhiều ưu điểm vượt trội:

1. Độ kín tuyệt đối:

   • Gioăng làm kín bằng PTFE, EPDM hoặc NBR chất lượng cao, đảm bảo không rò rỉ chất lỏng hoặc khí, ngay cả dưới áp suất lớn.

2. Đóng mở nhanh:

   • Van chỉ cần ¼ vòng xoay (90°) để mở hoặc đóng hoàn toàn, giúp tiết kiệm thời gian vận hành.

3. Chịu áp lực và nhiệt độ tốt:

   • Thân van và bi van thiết kế bền chắc, phù hợp với nhiều môi trường công nghiệp như hóa chất, dầu khí, nước nóng và hệ thống HVAC.

4. Tuổi thọ cao, ít bảo trì:

   • Cấu tạo đơn giản, vật liệu chất lượng, giúp van hoạt động lâu dài mà không cần bảo trì thường xuyên.

5. Dễ tháo lắp và vệ sinh:

   • Đặc biệt ở các loại 2PC và 3PC, van dễ dàng tháo lắp, vệ sinh và thay thế gioăng, thuận tiện cho việc bảo dưỡng.

6. Tương thích với nhiều phương thức điều khiển:

   • Có thể vận hành bằng tay gạt thủ công, bộ truyền động điện hoặc khí nén, đáp ứng nhu cầu tự động hóa trong các hệ thống hiện đại.

7. Phù hợp với nhiều loại đường ống:

   • Van bi thích hợp lắp trên ống thép, inox, gang, PVC, mang lại tính linh hoạt cao trong thiết kế hệ thống.

5. Ứng Dụng Thực Tế Của Van Bi Là Gì

Van bi là thiết bị đa năng, được sử dụng rộng rãi trong nhiều ngành và hệ thống nhờ cơ chế đóng mở nhanh, độ kín cao và khả năng chịu áp lực tốt. Các ứng dụng phổ biến bao gồm:

1. Hệ thống cấp – thoát nước:

   • Dùng trong công nghiệp và dân dụng để điều tiết dòng chảy nước sạch, nước thải hoặc nước làm mát.

2. Nhà máy chế biến thực phẩm và hóa chất:

   • Đảm bảo đóng mở nhanh, không rò rỉ, phù hợp với dây chuyền sản xuất và xử lý hóa chất, thực phẩm, đồ uống.

3. Trạm xử lý nước thải và hệ thống HVAC:

   • Dùng trong quản lý nước thải, hệ thống làm mát, sưởi ấm và thông gió, giúp kiểm soát lưu lượng chính xác và ổn định.

4. Hệ thống hơi nóng, PCCC và dẫn khí nén:

   • Thích hợp cho đường ống hơi, khí nén và hệ thống chữa cháy, đảm bảo vận hành an toàn và hiệu quả.

5. Đường ống công nghiệp quy mô lớn:

   • Áp dụng cho các ống DN500 – DN1000, đáp ứng nhu cầu vận chuyển lưu lượng lớn trong các nhà máy, nhà kho hoặc khu công nghiệp.

Nhờ tính đa năng và độ bền cao, van bi là giải pháp lý tưởng cho cả hệ thống công nghiệp lẫn dân dụng, giúp tối ưu hóa hiệu quả vận hành và giảm chi phí bảo trì.

6. Hướng Dẫn Lắp Đặt Van Bi Nối Bích

Việc lắp đặt van bi nối bích đúng cách sẽ giúp van hoạt động ổn định, đạt hiệu suất tối ưu và tránh rò rỉ. Các bước thực hiện như sau:

1. Chuẩn bị bề mặt ống:

   • Vệ sinh sạch sẽ bụi bẩn, dầu mỡ trên mặt bích và ren.
   • Kiểm tra độ tròn và bằng phẳng của mặt bích hoặc ren để đảm bảo khớp nối chắc chắn.

2. Xác định chiều dòng chảy:

   • Lắp van theo hướng mũi tên in trên thân van để dòng chảy đi đúng hướng, tránh ảnh hưởng đến hiệu suất vận hành.

3. Căn chỉnh mặt bích hoặc ren:

   • Đặt van vào vị trí, căn chỉnh mặt bích hoặc ren khớp chính xác trước khi siết bulong.
   • Tránh để lệch tâm, vì có thể gây rò rỉ hoặc hư hỏng gioăng làm kín.

4. Siết bulong đều và đối xứng:

   • Thực hiện siết chéo theo thứ tự đối xứng, siết từ từ để đảm bảo lực đều trên toàn bộ mặt bích.
   • Không siết quá mạnh để tránh làm hỏng gioăng hoặc thân van.

5. Kiểm tra vận hành:

   • Sau khi lắp xong, mở và đóng van thử vài lần để đảm bảo van hoạt động mượt mà, không kẹt và không rò rỉ.

Việc lắp đặt đúng kỹ thuật giúp tăng tuổi thọ van, giảm chi phí bảo trì và đảm bảo an toàn cho hệ thống.

7. Vấn Đề Thường Gặp Và Cách Khắc Phục

Trong quá trình vận hành, van bi có thể gặp một số vấn đề phổ biến. Việc nắm rõ nguyên nhân và cách xử lý giúp tăng tuổi thọ van, đảm bảo hiệu suất và an toàn hệ thống.

1. Rò rỉ tại gioăng làm kín (Seat & Seal):

   • Nguyên nhân: Gioăng bị mòn, lão hóa, hoặc lắp đặt sai vị trí.
   • Cách khắc phục: Thay thế gioăng mới, kiểm tra và lắp đúng vị trí, đảm bảo siết bulong đều và đúng lực.

2. Van đóng mở khó khăn hoặc kẹt:

   • Nguyên nhân: Cặn bẩn, mảng bám trong bi hoặc thân van; trục van bị ăn mòn.
   • Cách khắc phục: Vệ sinh bi và thân van, tra dầu bôi trơn chuyên dụng, thay trục nếu bị hư hỏng.

3. Rò rỉ tại mối nối bích hoặc ren:

   • Nguyên nhân: Siết bulong không đều, lệch tâm, hoặc gioăng mặt bích bị hỏng.
   • Cách khắc phục: Tháo van, căn chỉnh lại mặt bích, thay gioăng mới, siết bulong theo thứ tự chéo và đều lực.

4. Mất áp lực hoặc dòng chảy không ổn định:

   • Nguyên nhân: Van không mở hoàn toàn, bi van bị bẩn hoặc dòng chảy bị cản.
   • Cách khắc phục: Mở van hoàn toàn, kiểm tra và vệ sinh bi, đảm bảo đường ống không bị tắc.

5. Hư hỏng do môi trường làm việc khắc nghiệt:

   • Nguyên nhân: Áp lực, nhiệt độ quá cao hoặc hóa chất ăn mòn vượt quá giới hạn vật liệu.
   • Cách khắc phục: Sử dụng van bi với vật liệu phù hợp (inox, thép carbon, PTFE), kiểm tra định kỳ và bảo dưỡng thường xuyên.

Thường xuyên bảo trì và kiểm tra van bi giúp phát hiện sớm các vấn đề, giảm thiểu sự cố và tăng hiệu quả vận hành hệ thống.

8. Phân Loại Van Bi – Những Loại Van Bi Phổ Biến

Van bi là thiết bị công nghiệp đa năng, được phân loại dựa trên nhiều tiêu chí khác nhau nhằm đáp ứng nhu cầu vận hành, môi chất, áp lực và kích thước đường ống. Hiểu rõ các loại van bi giúp người dùng lựa chọn van phù hợp, tối ưu hiệu suất và tuổi thọ hệ thống.

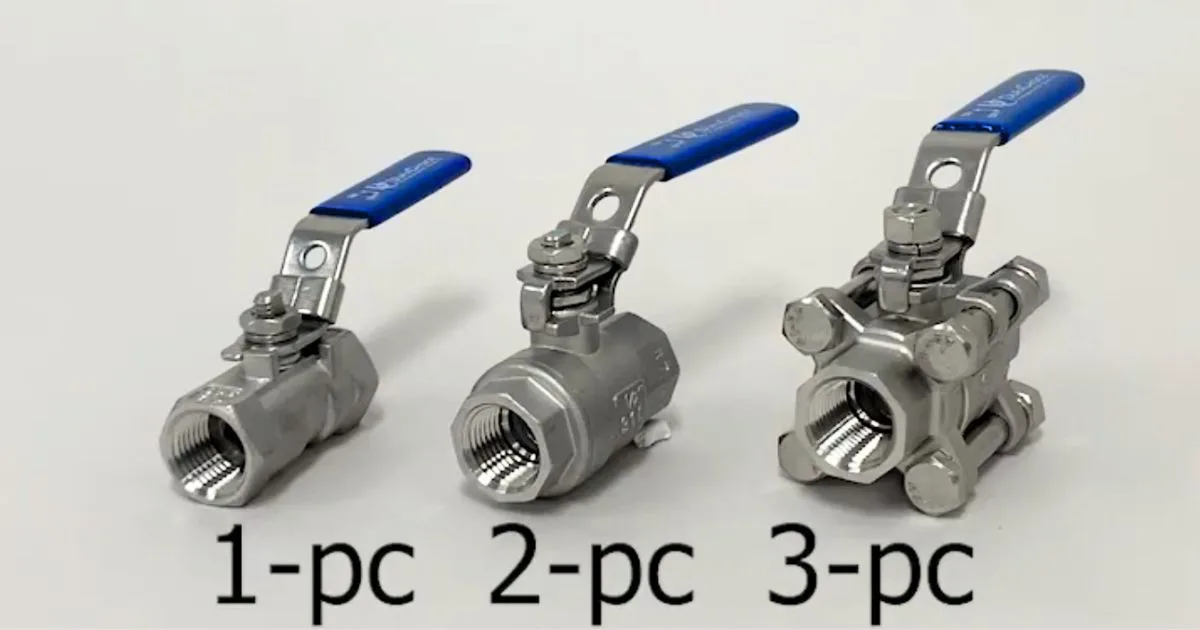

1. Phân loại van bi theo cấu tạo thân van bi

• Van bi 1 mảnh (1PC):
  • Cấu tạo liền khối, nhỏ gọn, giá thành thấp.
  • Ưu điểm: Lắp đặt nhanh, phù hợp hệ thống nhỏ, ít bảo trì.
  • Nhược điểm: Khó sửa chữa, vệ sinh khi van hỏng hoặc cần thay gioăng.
• Van bi 2 mảnh (2PC):
  • Thân van tách thành hai phần, dễ dàng tháo lắp và bảo trì.
  • Ưu điểm: Thay thế gioăng và vệ sinh van dễ dàng, phù hợp hệ thống công nghiệp vừa.
  • Nhược điểm: Chi phí cao hơn 1PC, nặng hơn, cần lắp đặt chính xác.
• Van bi 3 mảnh (3PC):
  • Thân van tách rời ba phần, thuận tiện cho vệ sinh, bảo dưỡng định kỳ.
  • Ưu điểm: Tháo lắp và thay thế nhanh, thích hợp cho môi chất dễ bám bẩn như nước thải, thực phẩm, hóa chất.
  • Nhược điểm: Giá cao, kích thước lớn hơn 1PC và 2PC.

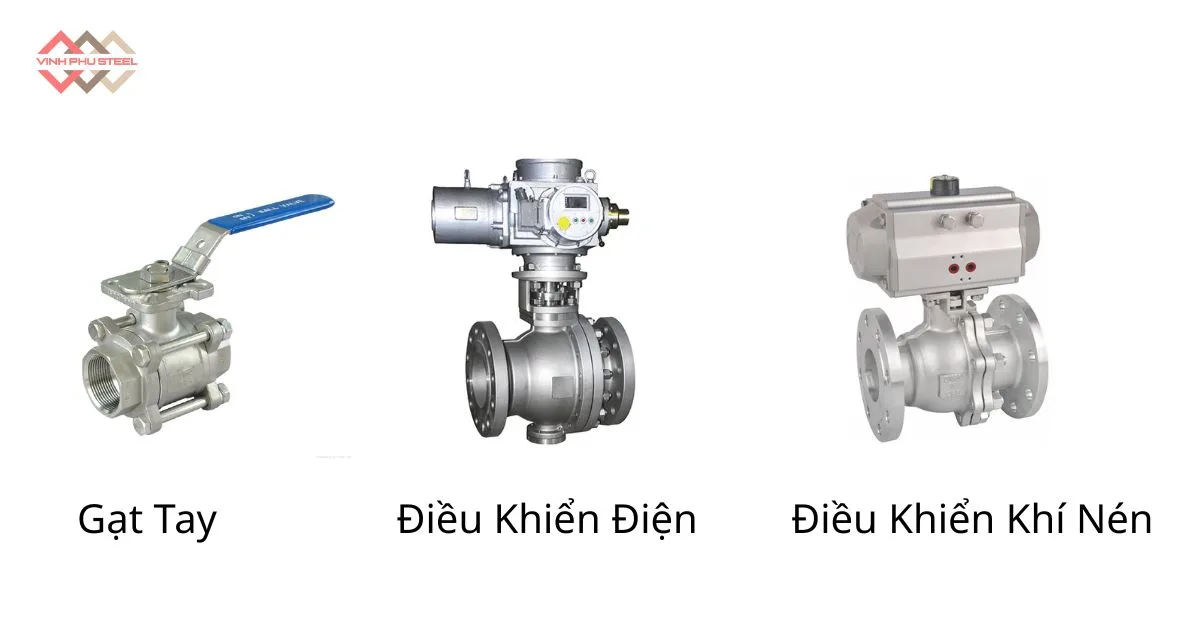

2. Phân loại van bi theo phương thức vận hành

• Van bi tay gạt thủ công:
  • Vận hành trực tiếp bằng tay, thường dùng van kích thước nhỏ.
  • Ưu điểm: Chi phí thấp, dễ lắp đặt.
  • Nhược điểm: Không phù hợp hệ thống tự động hoặc van lớn.
• Van bi điều khiển điện:
  • Sử dụng bộ truyền động điện, có thể điều khiển từ xa hoặc tự động hóa.
  • Ưu điểm: Chính xác, dễ tích hợp vào hệ thống điều khiển trung tâm.
  • Nhược điểm: Cần nguồn điện, chi phí cao hơn van tay gạt.
• Van bi điều khiển khí nén:
  • Bộ truyền động khí nén giúp van mở/đóng nhanh, chính xác, thích hợp van lớn hoặc hệ thống áp lực cao.
  • Ưu điểm: Vận hành nhanh, độ bền cao, ít cần bảo trì.
  • Nhược điểm: Cần hệ thống khí nén hỗ trợ, chi phí cao.

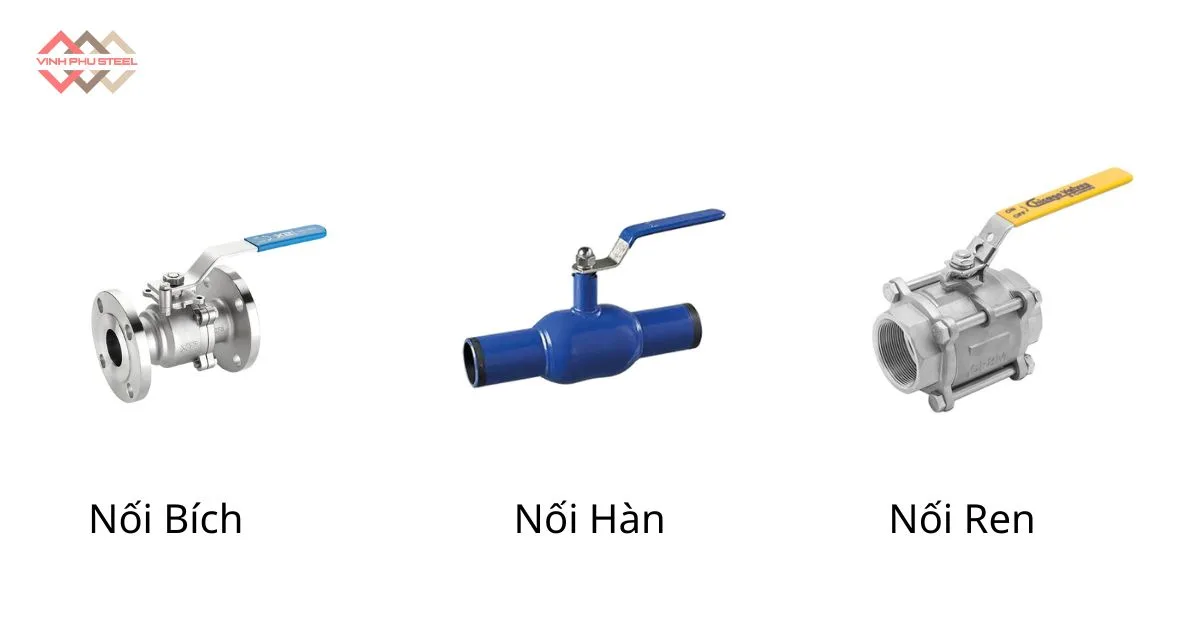

3. Phân loại Van bi theo kết nối

• Van bi nối ren:
  • Lắp trực tiếp bằng ren vào đường ống, thích hợp DN nhỏ và vừa.
  • Ưu điểm: Lắp đặt nhanh, chi phí thấp.
  • Nhược điểm: Không phù hợp áp lực cao hoặc đường ống lớn.
• Van bi nối bích:
  • Lắp bằng mặt bích, chịu áp lực cao, dùng cho đường ống DN lớn.
  • Ưu điểm: Độ kín tốt, dễ tháo lắp, thích hợp công nghiệp nặng.
  • Nhược điểm: Chi phí và trọng lượng cao, cần bulong siết đều.
• Van bi hàn (Socket Weld / Butt Weld):
  • Hàn trực tiếp vào đường ống, tạo độ kín tuyệt đối.
  • Ưu điểm: Chịu áp lực và nhiệt độ cao, chống rò rỉ hoàn toàn.
  • Nhược điểm: Khó bảo trì, không thể tháo van mà không cắt đường ống.

4. Phân loại theo vật liệu

• Van bi Inox 304/316:
  • Chịu ăn mòn, hóa chất, nước biển, thích hợp thực phẩm, hóa chất, nước biển.
• Van bi Gang hoặc thép carbon:
  • Chịu áp lực tốt, dùng cho nước, hơi, dầu khí.
• Van bi nhựa PVC/UPVC:
  • Nhẹ, chống ăn mòn, thích hợp hệ thống nước sạch, nước thải.

Việc lựa chọn van bi phù hợp theo cấu tạo, phương thức vận hành, kết nối và vật liệu sẽ giúp hệ thống vận hành ổn định, hiệu quả và tiết kiệm chi phí bảo trì, đồng thời kéo dài tuổi thọ van và thiết bị liên quan.

Kết Luận

Van bi – Ball Valve là thiết bị van công nghiệp quan trọng, đáng tin cậy và linh hoạt, thích hợp cho việc đóng mở nhanh, kiểm soát dòng chảy hiệu quả và chịu áp lực cao. Với nhiều kiểu kết nối (nối bích, nối ren, hàn), vật liệu (inox, gang, thép) và phương thức điều khiển (tay gạt, tay quay, điện, khí nén), van bi đáp ứng đa dạng nhu cầu từ hệ thống dân dụng đến các dự án công nghiệp lớn.

Sử dụng van bi đúng cách giúp tối ưu hiệu suất vận hành, đảm bảo độ kín tuyệt đối, giảm rò rỉ và kéo dài tuổi thọ hệ thống, đồng thời dễ dàng bảo trì và vệ sinh. Đây là lựa chọn lý tưởng cho các hệ thống cấp thoát nước, hơi, dầu, khí nén và các ứng dụng công nghiệp khác.
