So Sánh Van Bi Và Van Bướm: Cấu Tạo – Nguyên Lý – Ứng Dụng Chi Tiết

Trong các hệ thống đường ống công nghiệp và dân dụng, van bi (ball valve) và van bướm (butterfly valve) là hai dòng van phổ biến nhất nhờ khả năng đóng mở nhanh, vận hành đơn giản và phù hợp với nhiều môi trường làm việc. Tuy nhiên, mỗi loại van lại có cấu tạo, nguyên lý hoạt động, ưu nhược điểm và ứng dụng hoàn toàn khác nhau.

Việc hiểu rõ sự khác biệt giữa van bi và van bướm không chỉ giúp kỹ sư và nhà thầu lựa chọn thiết bị phù hợp, mà còn giúp tối ưu hiệu quả vận hành, chi phí đầu tư và độ bền hệ thống.

Van Bi Là Gì? (Ball Valve)

Van bi (Ball Valve) là loại van công nghiệp sử dụng bi hình cầu có lỗ xuyên tâm để đóng mở hoặc điều tiết dòng chảy. Nhờ khả năng vận hành nhanh, độ kín cao và tuổi thọ bền bỉ, van bi được sử dụng rộng rãi trong PCCC, cấp thoát nước, dầu khí, HVAC, hơi – khí nén và nhiều hệ thống công nghiệp khác.

Đặc điểm nổi bật của van bi là:

• Đóng mở cực nhanh
• Kín hoàn toàn, không rò rỉ
• Phù hợp cho môi trường áp suất cao và chất ăn mòn

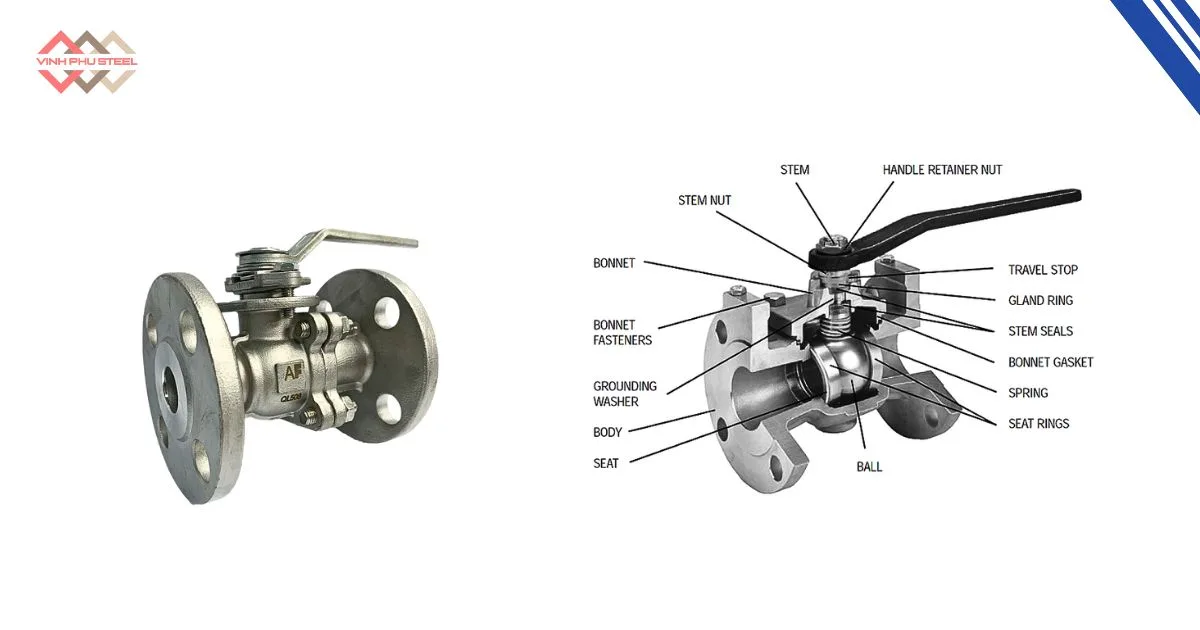

1. Cấu Tạo Cơ Bản Của Van Bi

Một van bi tiêu chuẩn thường gồm các bộ phận sau:

Thân van (Body)

Vật liệu: Inox 304/316, đồng, gang, thép carbon. Chịu áp tốt, chống ăn mòn, bảo vệ toàn bộ linh kiện bên trong.

Bi van (Ball)

Hình cầu, được gia công mịn để đóng mở chính xác. Lỗ xuyên tâm quyết định lưu lượng dòng chảy.

Trục van (Stem)

Kết nối tay gạt hoặc bộ điều khiển với bi van. Vật liệu chắc chắn, chống xoắn và chịu lực tốt.

Gioăng làm kín (Seat / Seal)

Thường bằng PTFE (Teflon), EPDM, NBR, tạo độ kín tuyệt đối, ngăn rò rỉ chất lỏng hoặc khí.

Bộ phận điều khiển

• Tay gạt (Lever)
• Tay quay hộp số (Gear)
• Bộ điều khiển điện / khí nén

2. Cách Hoạt Động Của Van Bi

Nguyên lý hoạt động rất đơn giản:

Khi mở van:

• Tay gạt xoay 90°
• Lỗ trên bi thẳng với hướng dòng chảy
• Chất lỏng/khí đi qua dễ dàng → van mở hoàn toàn

Khi đóng van:

• Xoay tay gạt ngược 90°
• Bề mặt đặc của bi chắn ngang dòng chảy
• Dòng chất bị chặn hoàn toàn, không rò rỉ

Van bi có thể đóng mở nhanh (quick on/off)

Đặc biệt phù hợp với các hệ thống cần phản ứng nhanh hoặc điều khiển tự động.

3. Ưu Điểm – Nhược Điểm Của Van Bi

Ưu điểm

• Kín tuyệt đối, chống rò rỉ tốt hơn nhiều loại van khác.
• Đóng mở nhanh, thao tác đơn giản.
• Độ bền cao, ít hư hỏng, chi phí bảo trì thấp.
• Hoạt động tốt ở áp suất cao và nhiều môi trường (nước, khí nén, dầu, hóa chất).
• Tổn thất áp suất thấp, dòng chảy qua van mượt và ổn định.
• Có thể dùng kết hợp điều khiển tự động điện hoặc khí nén.

Nhược điểm

• Không phù hợp để điều tiết lưu lượng chính xác (chủ yếu dùng ON/OFF).
• Nếu dùng cho chất có cặn, bi van dễ bị mài mòn.
• Giá thành cao hơn một số loại van như van cổng hoặc van bướm.

4. Ứng Dụng Phổ Biến Của Van Bi

Van bi (Ball Valve) được đánh giá là một trong những loại van công nghiệp có phạm vi ứng dụng rộng nhất hiện nay nhờ cấu tạo đơn giản, vận hành nhanh – nhẹ, độ kín cao và khả năng làm việc tốt trong nhiều dải áp suất, nhiệt độ. Dưới đây là những lĩnh vực sử dụng van bi phổ biến nhất:

Trong hệ thống PCCC – Phòng cháy chữa cháy

Van bi là phụ kiện quan trọng trong nhiều hạng mục PCCC:

• Gắn trên đường ống cấp chính cho hệ thống chữa cháy.
• Điều tiết và đóng/mở lưu lượng nước tại các tuyến ống sprinkler.
• Sử dụng tại bộ điều áp, bơm chữa cháy, trạm bơm trung tâm.

Trong HVAC – Điều hòa & Thông gió

Van bi rất phù hợp cho các hệ thống yêu cầu độ kín cao và vận hành ổn định:

• Điều tiết nước lạnh, nước nóng trong hệ thống Chiller.
• Lắp tại Cooling Tower, AHU, FCU.
• Ứng dụng trong tuyến ống tuần hoàn và hệ thống trao đổi nhiệt.

Trong hệ thống cấp thoát nước

Là lựa chọn tối ưu cho cả dân dụng và công nghiệp:

• Nước sạch, nước sinh hoạt.
• Nước thải, nước kỹ thuật.
• Các bể chứa, trạm xử lý nước và hệ thống truyền tải.

Ngành dầu khí – gas – hóa chất

Van bi chuyên dụng có thể chịu được áp cao và môi trường khắc nghiệt:

• Dùng cho dầu diesel, dầu thô, nhiên liệu lỏng.
• Ứng dụng trong hệ thống gas LPG, CNG.
• Dùng cho hóa chất nồng độ thấp đến trung bình, môi trường ăn mòn nhẹ.

Nhà máy – xí nghiệp – khu công nghiệp

Được lựa chọn nhờ độ bền cao, vận hành ổn định:

• Đường ống hơi nóng, khí nén.
• Quy trình sản xuất thực phẩm, đồ uống.
• Dây chuyền công nghiệp trong nhà máy dược phẩm.

Trong hệ thống tự động hóa

Khi kết hợp với bộ điều khiển, van bi trở thành van điều khiển tự động:

• Van bi điều khiển điện (Electric Ball Valve).
• Van bi điều khiển khí nén (Pneumatic Ball Valve).
• Ứng dụng trong dây chuyền đóng/mở tự động, kiểm soát lưu lượng chính xác.

Van Bướm Là Gì?

Van bướm (Butterfly Valve) là loại van công nghiệp dùng để đóng/mở hoặc điều tiết lưu lượng chất lỏng, khí hoặc hơi trong đường ống. Van sử dụng một đĩa hình tròn xoay quanh trục để kiểm soát dòng chảy. Đây là loại van phổ biến nhờ kết cấu đơn giản, giá thành thấp, trọng lượng nhẹ và vận hành nhanh.

Van bướm thường xuất hiện trong các hệ thống PCCC, HVAC, xử lý nước, cấp thoát nước, hóa chất, thực phẩm và nhiều ngành công nghiệp khác.

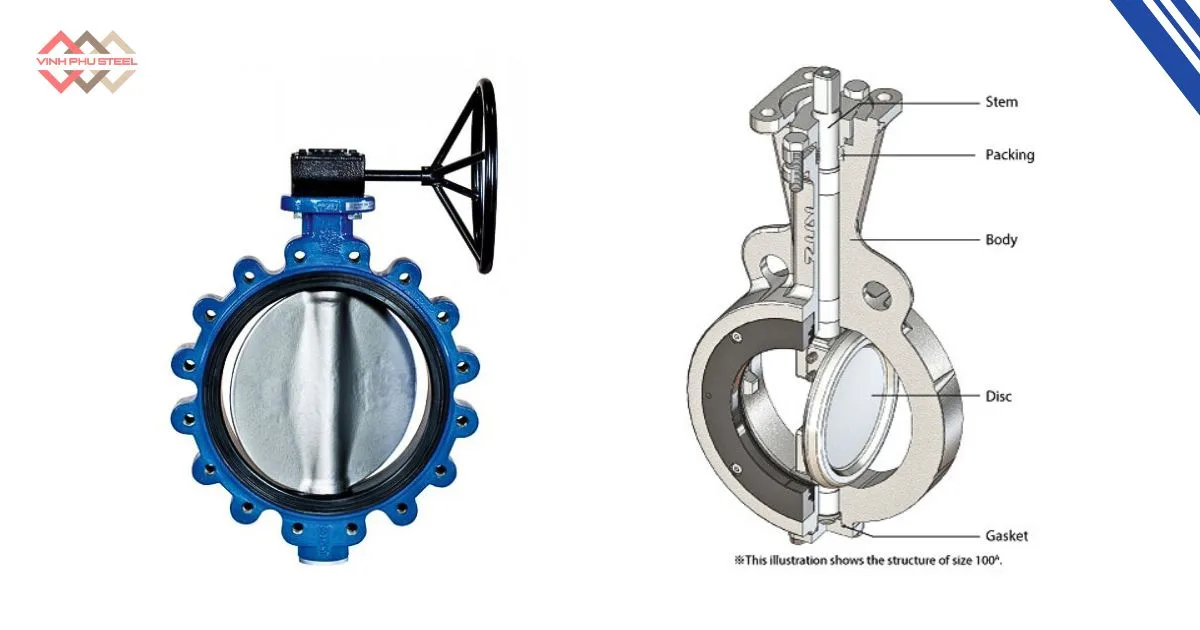

1. Cấu Tạo Cơ Bản Của Van Bướm

Một van bướm tiêu chuẩn gồm các bộ phận chính sau:

Thân van (Body)

Làm từ gang, gang cầu, thép, inox… Thiết kế dạng kẹp (wafer), tai bích (lug) hoặc mặt bích (flanged) theo tiêu chuẩn PN/ANSI/JIS.

Đĩa van (Disc)

Bộ phận trực tiếp điều tiết lưu lượng. Thường làm bằng inox 304/316, gang cầu mạ Ni hoặc vật liệu chống ăn mòn.

Trục van (Stem/Shaft)

Kết nối giữa tay quay/điều khiển và đĩa van, truyền lực để xoay đĩa.

Gioăng – Liner – Seat

Lớp làm kín bằng EPDM, NBR, PTFE… giúp đảm bảo van kín tuyệt đối.

Bộ điều khiển (Operator)

• Tay gạt (Lever)
• Tay quay + hộp số (Gearbox)
• Bộ điều khiển điện
• Bộ điều khiển khí nén

2. Nguyên Lý Hoạt Động Của Van Bướm

Van bướm hoạt động dựa trên nguyên lý xoay đĩa quanh trục để điều tiết dòng chảy:

• Van mở hoàn toàn khi đĩa xoay 0–90° song song với dòng chảy → lưu lượng đi qua tối đa.
• Van đóng kín khi đĩa xoay vuông góc với dòng chảy → bịt kín toàn bộ tiết diện ống.
• Điều tiết bằng cách điều chỉnh góc mở của đĩa → kiểm soát lưu lượng theo nhu cầu.

Van bướm có mô men xoắn thấp nên thao tác rất nhẹ, đặc biệt phù hợp cho các hệ thống lớn.

3. Ưu Điểm – Nhược Điểm Của Van Bướm

Ưu điểm

• Giá thành rẻ, tiết kiệm chi phí hơn van bi và van cổng.
• Trọng lượng nhẹ, dễ vận chuyển – lắp đặt.
• Đóng/mở nhanh, không tốn lực.
• Cấu tạo đơn giản, ít hỏng hóc, độ bền cao.
• Phù hợp đường ống lớn từ DN50–DN2000.
• Có thể điều tiết lưu lượng, đặc biệt khi kết hợp bộ điều khiển điện/khí nén.

Nhược điểm

• Khi mở hoàn toàn, đĩa vẫn nằm trong dòng chảy, gây tổn thất áp lực nhẹ.
• Khả năng kín tuyệt đối thấp hơn van bi (đối với môi trường áp cao).
• Không phù hợp cho các môi trường có hạt rắn lớn, dễ gây mài mòn đĩa và seat.

4. Ứng Dụng Thực Tế Của Van Bướm

Van bướm (Butterfly Valve) được sử dụng phổ biến trong hầu hết các hệ thống đường ống nhờ ưu điểm giá thành hợp lý, thao tác nhanh, trọng lượng nhẹ và khả năng vận hành ổn định trong nhiều môi trường. Dưới đây là các ứng dụng tiêu biểu:

Ứng dụng trong PCCC – Hệ thống phòng cháy chữa cháy

Van bướm đóng vai trò quan trọng trong các tuyến ống của hệ thống PCCC:

• Lắp tại đường ống chính, hệ thống sprinkler, phòng bơm chữa cháy.
• Sử dụng loại van bướm tay quay – tay gạt hoặc van bướm tín hiệu điện (Butterfly Valve with Signal) để giám sát trạng thái đóng/mở từ trung tâm.
• Đảm bảo đóng/mở nhanh, duy trì áp lực ổn định và dễ kiểm tra trong quá trình vận hành.

Ứng dụng trong HVAC – Điều hòa & thông gió

Van bướm rất phù hợp cho các hệ thống truyền dẫn nhiệt:

• Điều tiết lưu lượng nước lạnh, nước nóng trong hệ thống Chiller.
• Lắp đặt tại Cooling Tower, AHU, FCU và các trạm bơm tuần hoàn.
• Hoạt động nhẹ, không gây cản trở dòng chảy nhiều, phù hợp đường ống kích thước lớn.

Ứng dụng trong hệ thống cấp thoát nước – xử lý nước

Van bướm xuất hiện phổ biến trong:

• Đường ống nước sạch, nước sinh hoạt, nước thải.
• Trạm xử lý nước công nghiệp, hồ chứa, bể lắng, bể lọc.
• Các tuyến ống truyền tải dài nhờ khả năng vận hành bền bỉ và chi phí thấp.

Ứng dụng trong ngành dầu khí – gas – hóa chất

Trong môi trường có áp lực và yêu cầu chống ăn mòn, van bướm vẫn đáp ứng tốt:

• Sử dụng cho dầu nhẹ, dầu diesel, nhiên liệu lỏng.
• Dùng cho hóa chất nồng độ thấp – trung bình, axit nhẹ, alkali.
• Khuyến nghị sử dụng van bướm inox hoặc van bướm lót PTFE để tăng khả năng chống ăn mòn.

Ứng dụng trong nhà máy – khu công nghiệp

Van bướm là lựa chọn tối ưu nhờ sự linh hoạt và chi phí kinh tế:

• Các hệ thống hơi nhẹ, khí nén, khí sạch.
• Quy trình sản xuất thực phẩm – đồ uống (với đĩa inox 304/316).
• Ngành dược phẩm, linh kiện điện tử yêu cầu van sạch, ổn định.
• Phù hợp cho đường ống cỡ lớn DN100 – DN2000 hoạt động liên tục.

Ứng dụng trong hệ thống tự động hóa – điều khiển từ xa

Van bướm có thể tích hợp bộ điều khiển:

• Van bướm điện (Electric Butterfly Valve).
• Van bướm khí nén (Pneumatic Butterfly Valve).

Khi kết hợp với hệ điều khiển PLC, hệ thống có thể:

• Đóng/mở hoàn toàn tự động.
• Điều tiết lưu lượng chính xác.
• Hoạt động đồng bộ trong dây chuyền sản xuất thông minh.

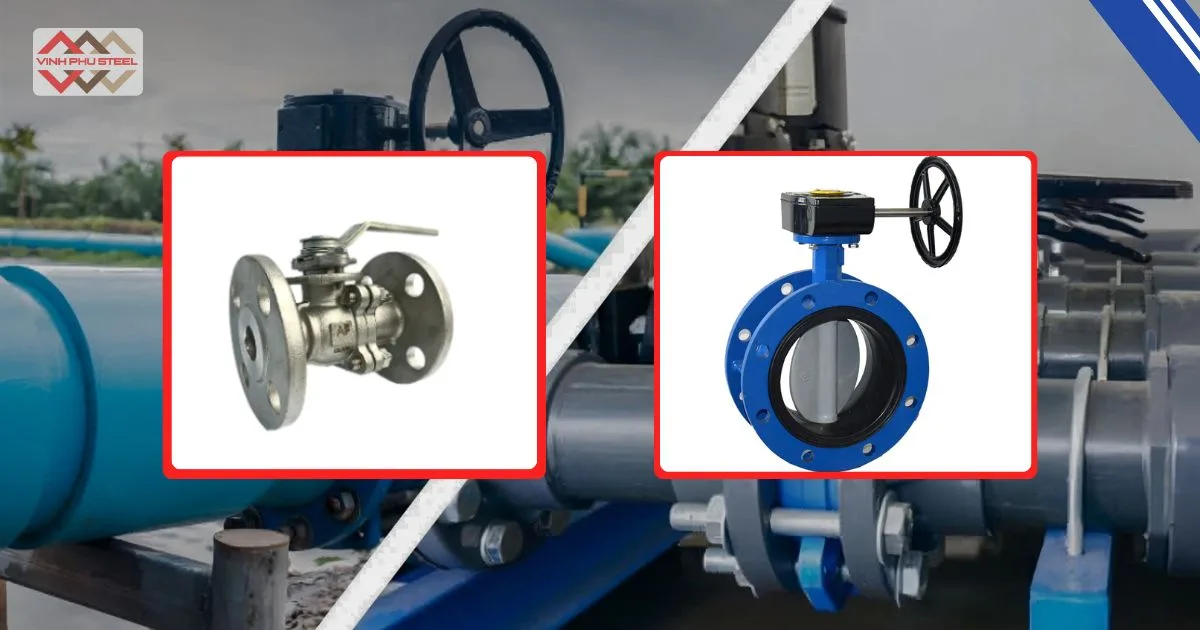

So Sánh Van Bi Và Van Bướm

Dưới đây là những tiêu chí cụ thể để so sánh 2 loại Van Bướm Và Van Bi

So sánh về cấu tạo

Để lựa chọn đúng loại van, việc hiểu rõ sự khác nhau trong cấu tạo giữa van bi và van bướm là điều rất quan trọng. Mỗi loại van được thiết kế theo cơ chế riêng, tạo nên ưu điểm và hạn chế khác nhau trong quá trình sử dụng.

So sánh về nguyên lý đóng mở

Hai loại van đều đóng/mở theo góc xoay 90°, nhưng cách thức vận hành lại có sự khác biệt lớn. Điều này ảnh hưởng trực tiếp đến tốc độ thao tác, mô-men xoắn và khả năng điều tiết.

So sánh về độ bền và tuổi thọ

Độ bền của van phụ thuộc vào cấu tạo, vật liệu và cơ chế vận hành. Van bi thường được đánh giá cao hơn khi làm việc ở điều kiện khắc nghiệt.

So sánh mức độ kín nước

Khả năng kín nước là yếu tố quan trọng, đặc biệt trong các hệ thống áp cao hoặc yêu cầu không rò rỉ.

So sánh khả năng điều tiết dòng chảy

Mặc dù cả hai loại van đều có thể điều tiết dòng chảy, nhưng hiệu quả và mục đích sử dụng khác biệt rõ rệt.

So sánh kích thước – trọng lượng

Sự khác biệt trong cấu tạo khiến hai loại van có kích thước và trọng lượng rất khác nhau, ảnh hưởng đến chi phí vận chuyển và lắp đặt.

So sánh giá thành

Giá thành là yếu tố quan trọng khi lựa chọn van, đặc biệt trong các hệ thống quy mô lớn.

So sánh chi phí lắp đặt – bảo trì

Ngoài chi phí mua van, chi phí lắp đặt và bảo trì cũng ảnh hưởng trực tiếp đến tổng chi phí vận hành hệ thống.

Nên Chọn Van Bi Hay Van Bướm

Việc lựa chọn đúng loại van sẽ giúp tối ưu chi phí, tăng tuổi thọ hệ thống và nâng cao hiệu quả vận hành. Van bi và van bướm mỗi loại đều có ưu nhược điểm riêng, phù hợp với từng điều kiện hệ thống khác nhau. Dưới đây là hướng dẫn chi tiết để bạn lựa chọn chính xác:

Trường hợp nên chọn van bi

Van bi là lựa chọn lý tưởng khi hệ thống của bạn cần kín tuyệt đối, chịu áp lực cao và thao tác nhanh:

• Cần kín tuyệt đối: Van bi đảm bảo độ kín gần như tuyệt đối, hạn chế rò rỉ chất lỏng hoặc khí.
• Môi trường áp lực cao: Van bi chịu được áp suất và nhiệt độ cao, phù hợp cho hệ thống hơi, dầu, khí nén.
• Đường ống nhỏ – trung bình: Van bi hiệu quả cho các size DN15–DN200, tiết kiệm không gian.
• Yêu cầu ON/OFF nhanh: Khi cần đóng/mở tức thời, van bi phản ứng nhanh và ổn định.

Lưu ý: Van bi ít phù hợp cho điều tiết lưu lượng hoặc đường ống cỡ lớn vì chi phí cao và mô-men xoắn lớn.

Trường hợp nên chọn van bướm

Van bướm là lựa chọn tối ưu cho các hệ thống cần chi phí thấp, lắp đặt dễ dàng và điều tiết dòng chảy hiệu quả:

• Đường ống lớn: Van bướm hiệu quả từ DN150 trở lên, trọng lượng nhẹ và dễ thao tác.
• Hệ thống cần điều tiết dòng: Đĩa van cho phép điều chỉnh lưu lượng, đặc biệt khi kết hợp bộ điều khiển điện hoặc khí nén.
• Muốn tối ưu chi phí: Giá thành và chi phí vận hành van bướm thấp hơn van bi, phù hợp dự án quy mô lớn.
• Không gian lắp đặt hẹp: Thiết kế gọn nhẹ giúp van bướm dễ bố trí trong các hệ thống chật hẹp hoặc đường ống dài.

Lưu ý: Van bướm không kín tuyệt đối như van bi và hạn chế sử dụng trong môi trường áp suất cực cao hoặc chất ăn mòn mạnh nếu không chọn vật liệu chống ăn mòn.

Giá Van Bi Và Van Bướm: Loại Nào Rẻ Hơn?

Việc so sánh giá giữa van bi và van bướm là điều quan trọng để lựa chọn loại van phù hợp với ngân sách và hiệu quả vận hành. Không chỉ giá mua ban đầu, các yếu tố như vật liệu, kích thước, áp suất và thương hiệu cũng ảnh hưởng đáng kể đến chi phí cuối cùng. Dưới đây là phân tích chi tiết giúp bạn đưa ra quyết định đúng đắn.

So Sánh Mức Giá Trung Bình

Khi so sánh trực tiếp, van bướm thường có giá mua thấp hơn van bi, đặc biệt với các kích thước lớn hoặc loại van cơ bản:

• Van bướm tay gạt hoặc tay quay kích thước DN40–DN150: giá trung bình khoảng 1–2,2 triệu VND tùy vật liệu và thương hiệu.
• Van bướm điều khiển điện hoặc khí nén: dao động khoảng 1,6–9,5 triệu VND tùy kích thước và loại actuator.
• Van bi inox hoặc thép: giá cao hơn nhiều do bi van dày, độ kín cao, cấu tạo phức tạp.
• Trong một số trường hợp, van bi ban đầu đắt hơn nhưng nhờ tuổi thọ cao, bảo trì ít, chi phí vận hành lâu dài có thể tiết kiệm hơn.

Nhìn chung, nếu chỉ xét giá mua ban đầu, van bướm là lựa chọn kinh tế hơn cho nhiều hệ thống.

Các Yếu Tố Ảnh Hưởng Đến Giá Bán

Giá của van bi và van bướm phụ thuộc vào nhiều yếu tố kỹ thuật và thương mại:

1. Vật liệu chế tạo

   • Thân van và bi/đĩa: gang, gang cầu, thép, inox, hợp kim đặc biệt.
   • Gioăng/seat: PTFE, EPDM, NBR… càng cao cấp, giá càng cao.

2. Kích thước (DN) & áp suất làm việc (PN)

   • Van lớn hơn → cần nhiều vật liệu, chi phí gia công cao hơn.
   • Áp suất cao → thân van dày hơn, seat và gioăng chất lượng cao → tăng giá.

3. Cơ chế điều khiển

   • Tay gạt/tay quay → giá rẻ.
   • Điện/khí nén → giá cao hơn đáng kể.

4. Tiêu chuẩn & chứng nhận

   • Van đạt chuẩn API, ANSI, ISO, JIS thường đắt hơn.
   • Thương hiệu uy tín cũng làm giá cao hơn nhưng đảm bảo chất lượng và tuổi thọ.

5. Chi phí chuỗi cung ứng & quy mô sản xuất

   • Sản xuất số lượng lớn → giá thấp hơn.
   • Chi phí vận chuyển, thuế nhập khẩu, vật liệu tăng → ảnh hưởng đến giá bán cuối.

Khi lựa chọn van, không nên chỉ quan tâm đến giá mua ban đầu, mà cần cân nhắc toàn bộ chi phí vận hành và bảo trì.

Tóm tắt

• Van bướm: giá mua thấp hơn, đặc biệt phù hợp với đường ống lớn và dự án cần tiết kiệm chi phí.
• Van bi: giá cao hơn nhưng độ kín tuyệt đối và tuổi thọ dài giúp tiết kiệm chi phí bảo trì lâu dài.
• Lời khuyên: Khi lựa chọn, nên cân nhắc kích thước, áp suất, vật liệu, cơ chế điều khiển, thương hiệu để đảm bảo hiệu quả và chi phí vận hành tối ưu.

Kết Bài

Lựa chọn giữa van bi và van bướm phụ thuộc vào nhu cầu vận hành, áp suất hệ thống, kích thước đường ống và ngân sách đầu tư.

• Van bi lý tưởng cho hệ thống cần kín tuyệt đối, chịu áp lực cao và đóng/mở nhanh, đồng thời có tuổi thọ lâu dài.
• Van bướm phù hợp với đường ống lớn, điều tiết dòng chảy, chi phí lắp đặt thấp và không gian hạn chế.

Ngoài ra, vật liệu, cơ chế điều khiển và thương hiệu uy tín là các yếu tố quan trọng giúp tối ưu hiệu suất và chi phí vận hành.
