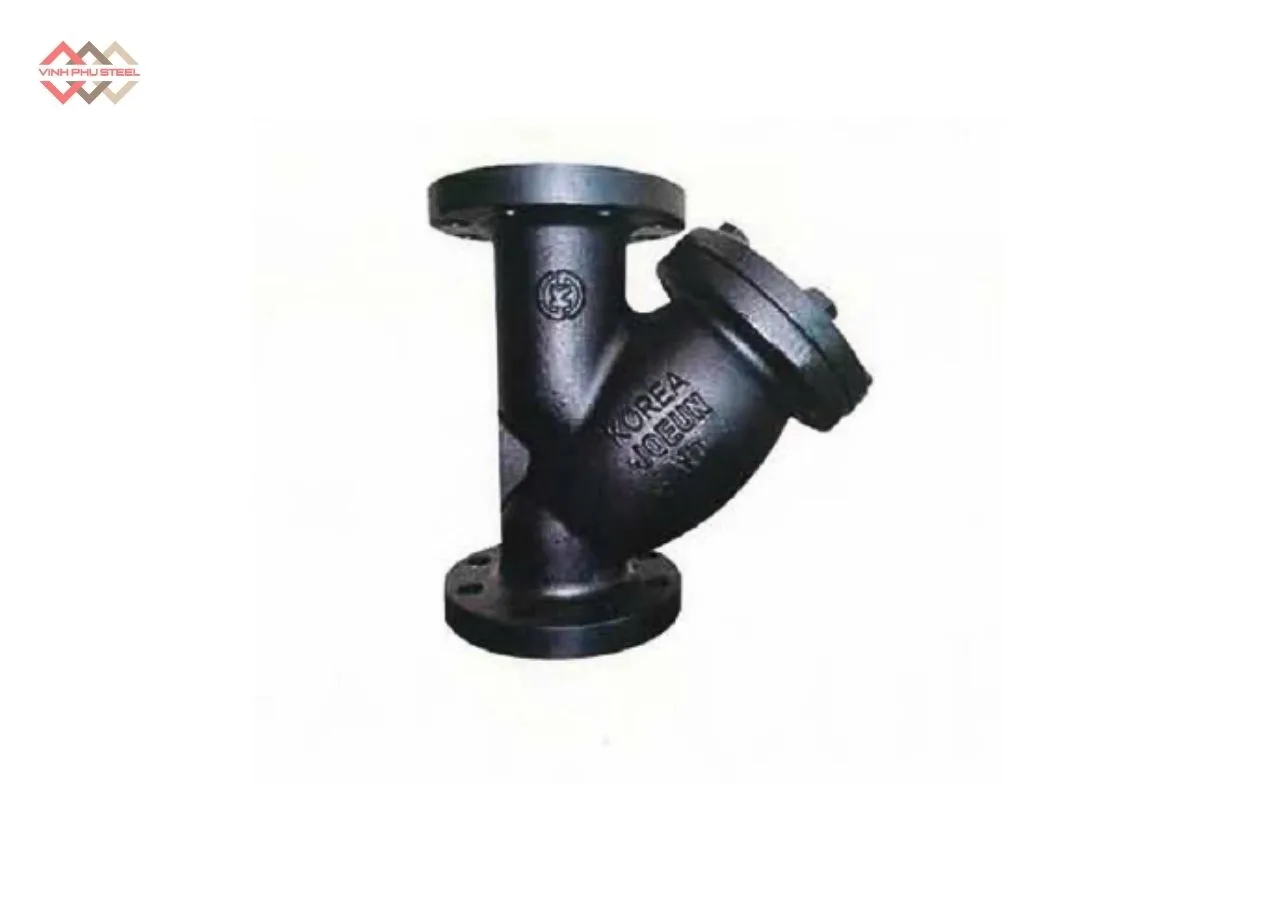

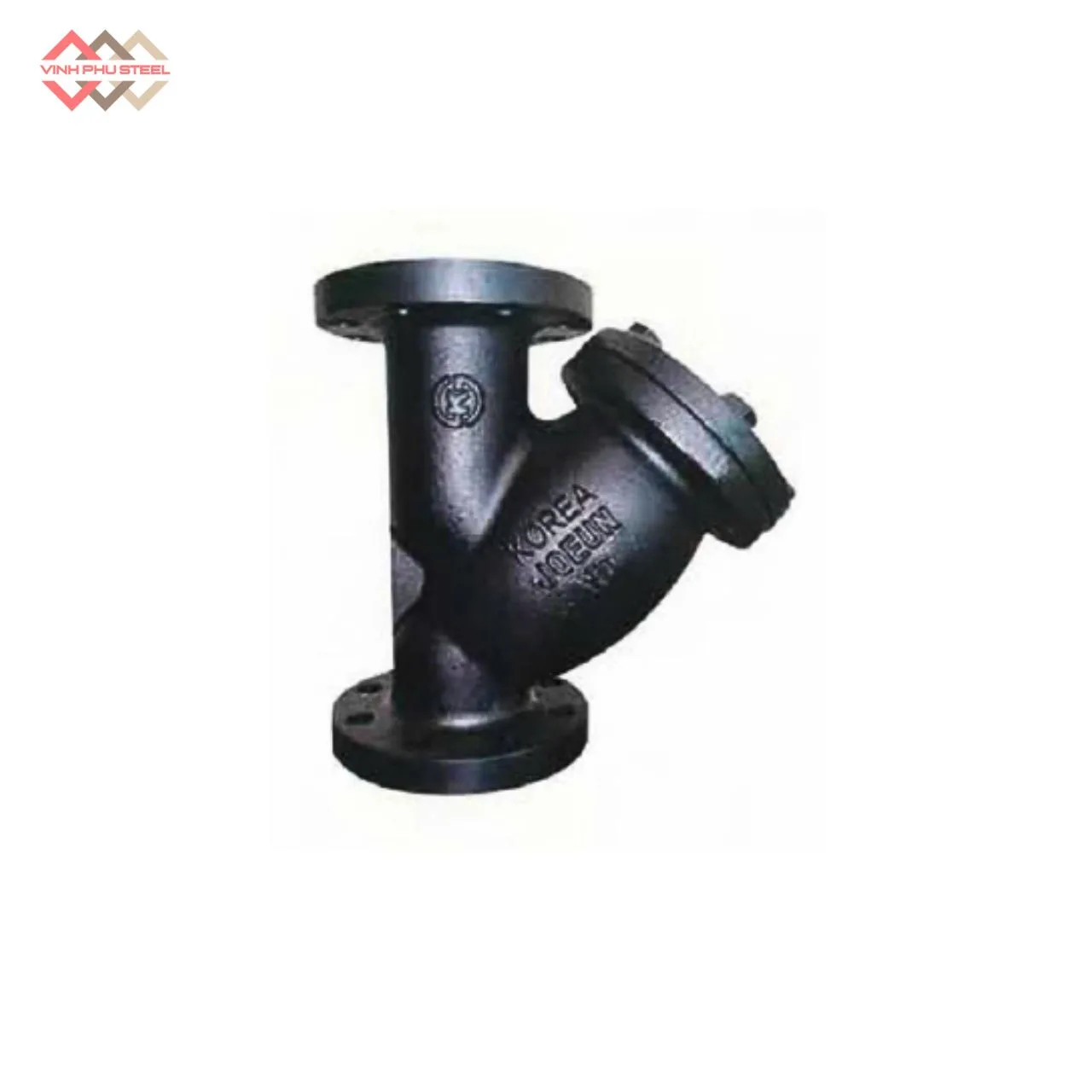

Y Lọc Mặt Bích Joeun Korea – Y Lọc Gang Mặt Bích

Mô tả

Y Lọc Mặt Bích Joeun Korea hay còn gọi là Y Lọc Gang Mặt Bích là thiết bị không thể thiếu trong các hệ thống đường ống công nghiệp. Sản phẩm có chức năng lọc tạp chất, cặn bẩn, bảo vệ van và máy bơm, giúp hệ thống vận hành ổn định, bền bỉ hơn.

Với thiết kế chắc chắn, vật liệu gang chất lượng cao và mặt bích tiêu chuẩn, Y Lọc Joeun Korea được tin dùng trong nhiều lĩnh vực như cấp thoát nước, HVAC, xử lý nước và công nghiệp nặng.

Y Lọc Mặt Bích Joeun Korea – Y Lọc Gang Mặt Bích

Y Lọc Mặt Bích là thiết bị được lắp đặt trên đường ống nhằm loại bỏ tạp chất, cặn bẩn, rác thô ra khỏi dòng chất lỏng hoặc khí trước khi đi vào các thiết bị như bơm, van, đồng hồ đo áp suất… Nhờ đó, hệ thống vận hành ổn định hơn và hạn chế hư hỏng thiết bị.

Sản phẩm có thân van được chế tạo từ gang xám, loại vật liệu có độ bền cơ học cao, chịu nhiệt tốt và chống mài mòn hiệu quả, giúp Y lọc mặt bích gang xám hoạt động bền bỉ trong môi trường nước, hơi hoặc dầu.

Tên gọi “Y lọc” xuất phát từ hình dáng thân van chữ Y, trong đó một nhánh chính cho dòng lưu chất đi qua và nhánh nghiêng chứa lưới lọc inox có thể tháo rời để vệ sinh, bảo trì định kỳ.

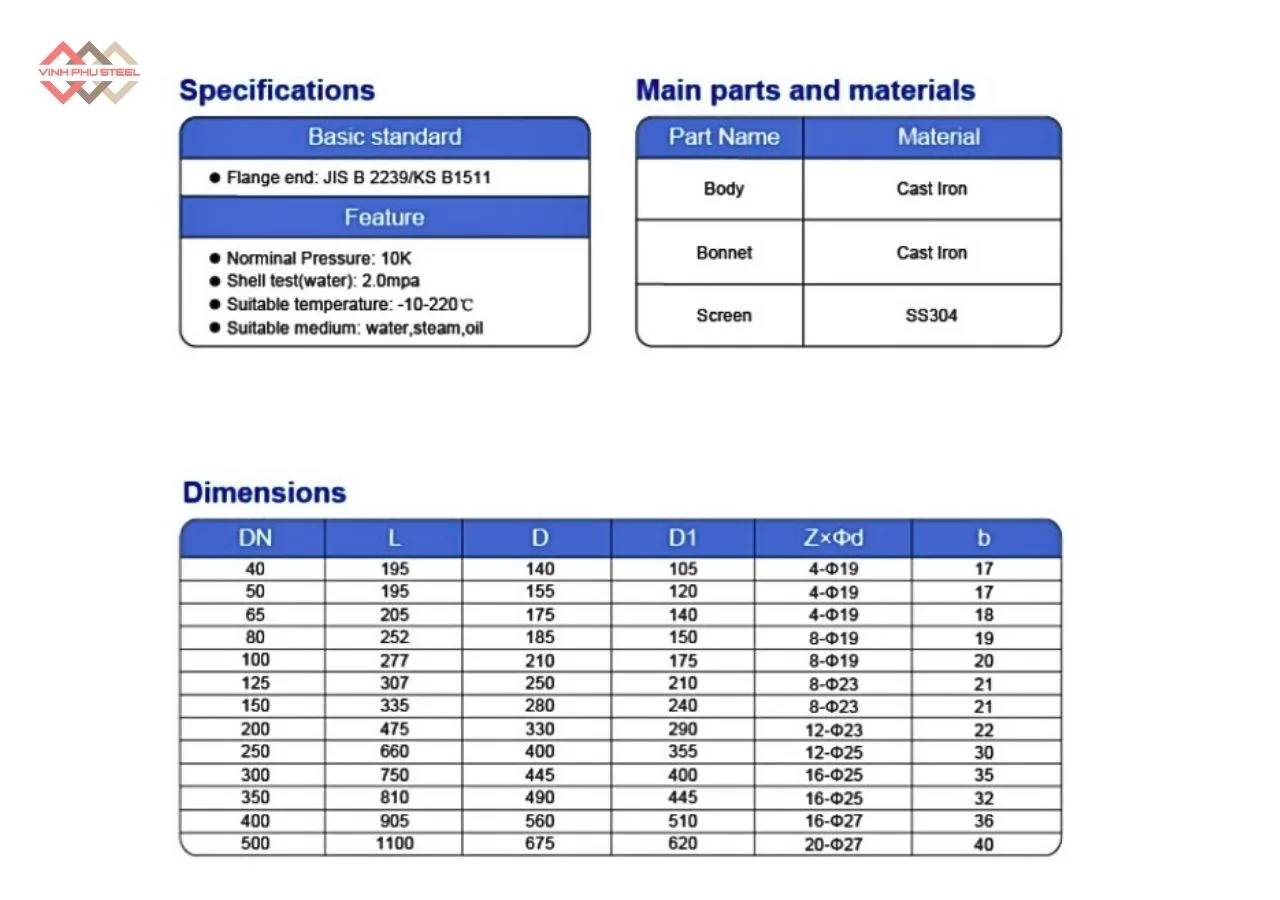

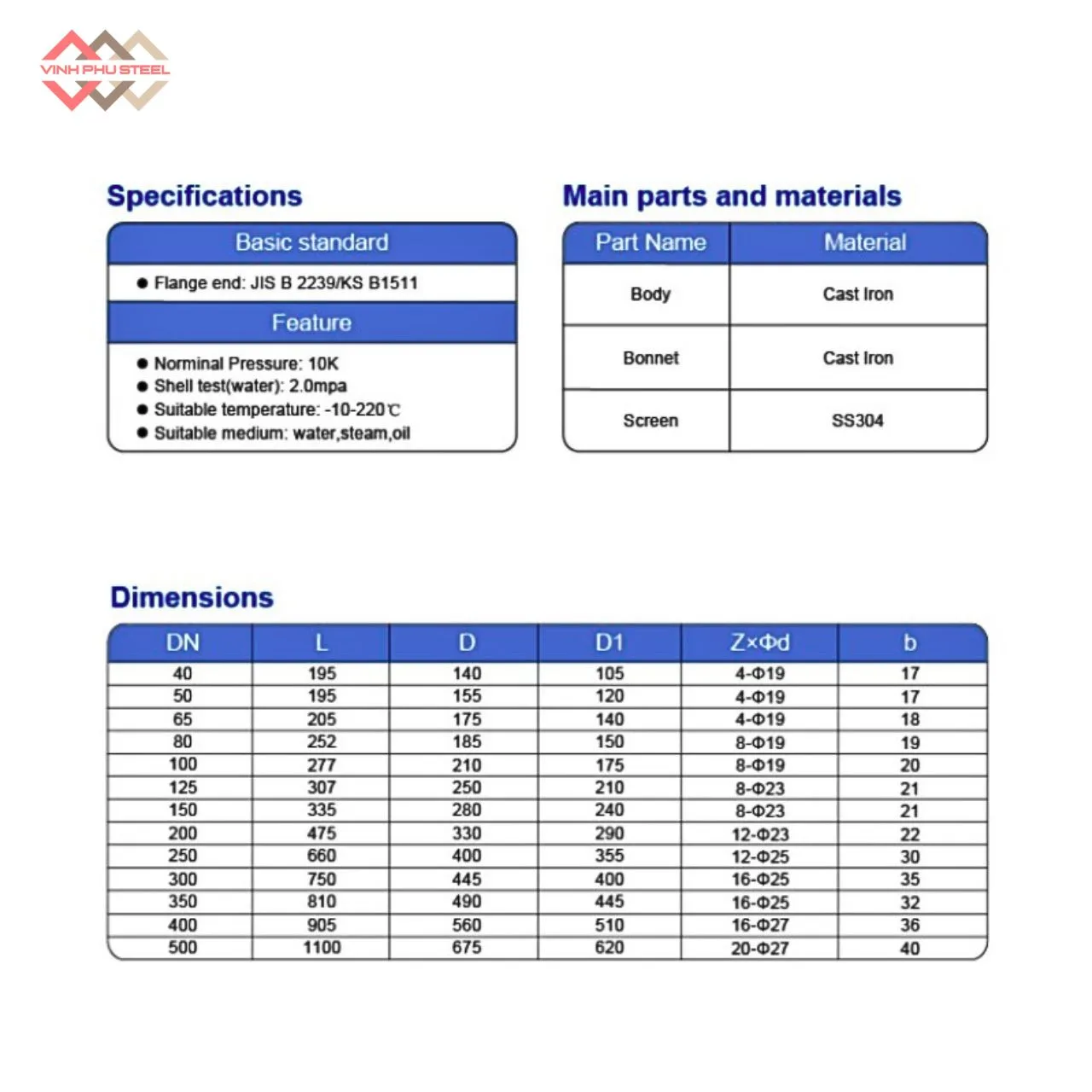

Thông Số Kỹ Thuật Y Lọc Mặt Bích Joeun Korea

Thông số kỹ thuật chính của sản phẩm bao gồm:

• Tên sản phẩm: Van Lọc Y Gang Mặt Bích Joeun Korea
• Thương hiệu: Joeun Korea
• Xuất xứ: Hàn Quốc
• Kiểu dáng: Van lọc hình chữ Y, giúp giảm tổn thất áp lực và dễ vệ sinh
• Vật liệu thân van (Body): Gang xám ( Grey Iron)
• Vật liệu lưới lọc (Screen): Inox, thép không rỉ
• Kết nối: Mặt bích (Flanged)
• Tiêu chuẩn mặt bích: JIS 10K
• Áp lực làm việc: 10K (≈ 10 bar)
• Nhiệt độ làm việc: Dưới 80°C
• Môi chất sử dụng: Nước, hơi nước
• Kích thước (Size): DN50 – DN300
• Màu sơn bảo vệ: Màu đen, xanh epoxy
• Nhà phân phối: Thép Vinh Phú.

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 05).

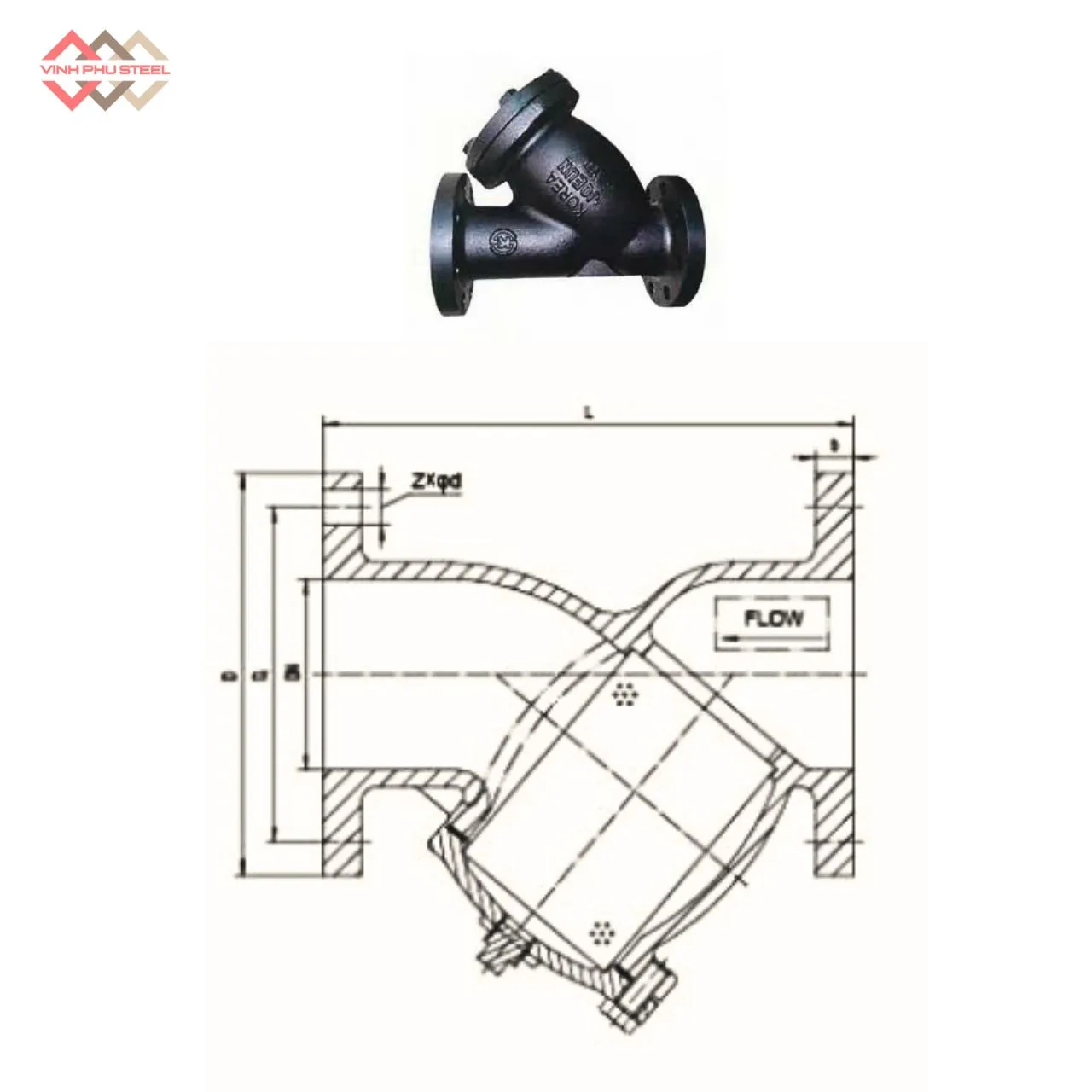

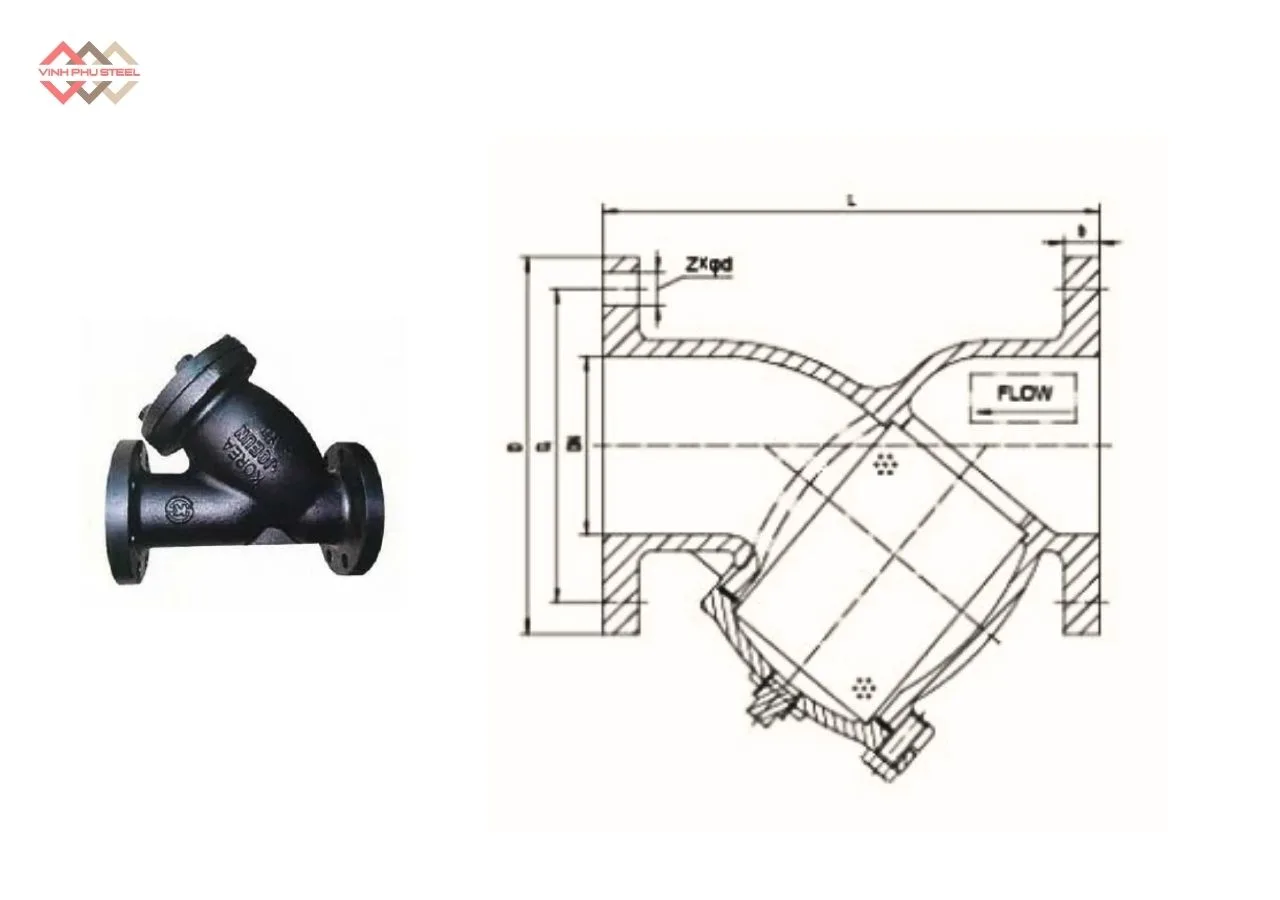

Cấu Tạo Y Lọc Mặt Bích Joeun Korea – Grey Iron Flanged Y Strainer

Y Lọc Gang Mặt Bích được thiết kế với cấu trúc chắc chắn, hình dạng chữ Y đặc trưng, giúp giảm tổn thất áp lực và tăng hiệu quả lọc trong hệ thống. Cấu tạo đơn giản nhưng đảm bảo độ bền cao, dễ lắp đặt và thuận tiện cho việc bảo dưỡng định kỳ.

1. Thân lọc (Body)

Được chế tạo từ gang xám (Grey Iron) có khả năng chịu nhiệt, chịu áp lực tốt và hấp thụ rung động hiệu quả. Bề mặt ngoài phủ sơn epoxy chống gỉ, giúp bảo vệ thiết bị trong môi trường ẩm, có hơi nước hoặc hóa chất nhẹ.

Thiết kế thân chữ Y tối ưu hướng dòng chảy, giảm tổn thất áp suất, đảm bảo hiệu quả lọc ổn định.

2. Lưới lọc (Screen / Mesh)

Lưới lọc được làm từ inox 304 hoặc inox 316, chống ăn mòn, chịu nhiệt và có tuổi thọ cao. Bộ phận này có nhiệm vụ giữ lại cặn bẩn, rỉ sét, tạp chất trong dòng lưu chất, đảm bảo bảo vệ các thiết bị phía sau như van, bơm, đồng hồ đo áp. Lưới lọc có thể tháo rời dễ dàng để vệ sinh hoặc thay thế định kỳ.

3. Nắp xả (Drain Cap / Cover)

Nằm ở nhánh nghiêng của thân van, cho phép xả cặn và vệ sinh nhanh chóng mà không cần tháo toàn bộ Y lọc khỏi hệ thống. Phần nắp được trang bị gioăng kín NBR hoặc PTFE, giúp ngăn rò rỉ và đảm bảo độ kín khít tuyệt đối trong quá trình vận hành.

4. Kết nối mặt bích (Flanged Connection)

Y lọc được thiết kế kiểu nối mặt bích tiêu chuẩn JIS 10K, PN16 hoặc ANSI 150, giúp lắp đặt dễ dàng, tháo lắp nhanh và đảm bảo độ kín cao trong hệ thống đường ống. Kết cấu mặt bích giúp thiết bị cố định chắc chắn, chịu được áp lực lớn và rung động, phù hợp cho hệ thống công nghiệp, xử lý nước, HVAC, dầu khí và hơi nóng.

Ưu Điểm Của Y Lọc Mặt Bích Joeun Korea

Với thiết kế tối ưu và vật liệu chế tạo chất lượng cao, Y lọc mặt bích mang đến nhiều lợi ích vượt trội cho hệ thống đường ống công nghiệp.

1. Hiệu quả lọc cao, bảo vệ thiết bị tối đa

Lưới lọc inox bên trong giúp loại bỏ tạp chất, cặn bẩn, rỉ sét một cách hiệu quả, bảo vệ máy bơm, van, đồng hồ áp suất và các thiết bị khác khỏi hư hại do cặn trong lưu chất.

2. Cấu trúc chắc chắn, độ bền vượt trội

Thân van làm từ gang xám đúc nguyên khối, chịu áp lực và nhiệt độ cao, ít biến dạng khi hoạt động lâu dài. Lớp sơn epoxy chống gỉ giúp tăng tuổi thọ, đặc biệt trong môi trường ẩm ướt hoặc có hơi nước.

3. Dễ dàng lắp đặt và bảo trì

Kết nối kiểu mặt bích tiêu chuẩn JIS, PN hoặc ANSI giúp lắp đặt nhanh chóng, chắc chắn. Thiết kế nắp xả tiện lợi cho phép vệ sinh và tháo lưới lọc mà không cần tháo rời toàn bộ thiết bị khỏi hệ thống.

4. Giảm tổn thất áp lực, duy trì lưu lượng ổn định

Thiết kế thân hình chữ Y giúp hướng dòng chảy mượt mà, giảm ma sát và tổn thất áp suất, nhờ đó duy trì hiệu suất hoạt động của hệ thống ổn định hơn.

5. Đa dạng ứng dụng trong công nghiệp

Phù hợp cho nhiều hệ thống như cấp thoát nước, HVAC, xử lý nước thải, hơi nóng, dầu khí và hóa chất, Y lọc mặt bích là giải pháp lọc cơ học đáng tin cậy cho cả dân dụng và công nghiệp.

Ứng Dụng Của Y Lọc Mặt Bích Joeun Korea

Nhờ khả năng lọc tạp chất hiệu quả và độ bền cao, Y lọc mặt bích được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau, giúp hệ thống vận hành an toàn và ổn định.

1. Hệ thống cấp thoát nước

Y lọc mặt bích giúp loại bỏ cặn bẩn, rác thô, cát, sỏi trong đường ống, bảo vệ bơm nước, van và đồng hồ áp suất khỏi hư hại, đảm bảo dòng chảy ổn định và sạch hơn.

2. Hệ thống HVAC (sưởi, thông gió và điều hòa không khí)

Trong hệ thống HVAC, Y lọc được lắp ở đầu vào của bơm và thiết bị trao đổi nhiệt, giúp ngăn chặn cặn kim loại hoặc rỉ sét gây tắc nghẽn, duy trì hiệu suất làm mát và lưu thông nước lạnh hiệu quả.

3. Ngành công nghiệp xử lý nước và nước thải

Y lọc gang mặt bích là thiết bị quan trọng trong các nhà máy xử lý nước sạch, nước thải và hệ thống lọc tuần hoàn, giúp bảo vệ màng lọc, van điều khiển, máy bơm và đường ống khỏi tạp chất.

4. Hệ thống hơi, dầu và khí nén

Trong các nhà máy sử dụng hơi nóng, dầu hoặc khí nén, Y lọc mặt bích giúp ngăn cặn dầu, gỉ sét, tạp chất kim loại đi vào thiết bị gia nhiệt hoặc máy nén, đảm bảo hoạt động ổn định và giảm chi phí bảo trì.

5. Ngành hóa chất, thực phẩm và dược phẩm

Với phiên bản lưới lọc inox 304/316, Y lọc được ứng dụng trong các dây chuyền sản xuất hóa chất, thực phẩm và dược phẩm, nơi yêu cầu độ sạch cao và khả năng chống ăn mòn.

6. Công nghiệp nặng và hệ thống đường ống lớn

Trong các nhà máy luyện kim, xi măng, nhiệt điện hoặc dầu khí, Y lọc mặt bích gang được lắp ở đầu vào đường ống chính, giúp bảo vệ toàn bộ hệ thống thiết bị công nghiệp quy mô lớn.

Hướng Dẫn Lắp Đặt Y Lọc Gang Mặt Bích Joeun Korea

Để Y lọc mặt bích hoạt động hiệu quả và bền bỉ, việc lắp đặt đúng kỹ thuật là yếu tố vô cùng quan trọng. Dưới đây là hướng dẫn chi tiết giúp bạn thực hiện đúng quy trình và đảm bảo an toàn cho hệ thống.

1. Chuẩn bị trước khi lắp đặt

• Kiểm tra sản phẩm: Đảm bảo Y lọc không bị nứt, móp, hư hại hoặc thiếu linh kiện như lưới lọc, nắp xả, bu-lông.
• Vệ sinh đường ống: Làm sạch đường ống trước khi lắp để tránh cặn bẩn bám vào lưới lọc.
• Xác định hướng dòng chảy: Trên thân Y lọc có mũi tên chỉ hướng dòng chảy (Flow Direction) – cần lắp đúng chiều với hướng lưu chất trong hệ thống.

2. Vị trí lắp đặt

• Nên lắp ở vị trí nằm ngang, phần nhánh nghiêng chứa lưới lọc hướng xuống dưới để dễ xả cặn và vệ sinh.
• Trường hợp lắp đường ống đứng, phải đảm bảo dòng chảy đi từ trên xuống dưới, tránh ngược chiều.
• Nên lắp trước van giảm áp, van điều khiển, máy bơm hoặc thiết bị nhạy cảm để bảo vệ chúng khỏi cặn bẩn.

3. Lắp đặt kết nối mặt bích

• Căn chỉnh mặt bích của Y lọc và đường ống sao cho đồng tâm, tránh lệch góc để không gây rò rỉ.
• Lắp gioăng cao su hoặc PTFE vào giữa hai mặt bích.
• Siết đều bu-lông đối xứng (theo hình sao) để phân bố lực đều, tránh nứt hoặc cong vênh mặt bích.
• Không siết quá chặt ở một bên, tránh gây ứng suất lên thân gang.

4. Kiểm tra sau khi lắp đặt

• Mở nhẹ van cấp nước hoặc khí để kiểm tra rò rỉ.
• Sau 1–2 giờ vận hành thử, kiểm tra lại các mối nối, gioăng, và nắp xả.
• Đảm bảo dòng chảy qua Y lọc ổn định, không có tiếng ồn hoặc rung bất thường.

5. Lưu ý khi vận hành và bảo trì

• Vệ sinh định kỳ lưới lọc để duy trì hiệu suất. Chu kỳ vệ sinh tùy thuộc vào độ sạch của lưu chất.
• Không tháo nắp xả khi hệ thống còn áp suất.
• Khi cần bảo trì, ngắt hoàn toàn áp lực và dòng chảy, sau đó mới tháo nắp đáy để vệ sinh lưới lọc.

Những Vấn Đề Thường Gặp & Biện Pháp Khắc Phục

Trong quá trình vận hành, Y lọc mặt bích Joeun Hàn Quốc có thể gặp một số sự cố phổ biến ảnh hưởng đến hiệu suất lọc và tuổi thọ của thiết bị. Việc nhận biết sớm nguyên nhân và xử lý đúng cách sẽ giúp hệ thống hoạt động ổn định, an toàn hơn.

1. Lưu lượng giảm, áp lực đường ống yếu

• Nguyên nhân: Lưới lọc bị tắc nghẽn do cặn bẩn, rỉ sét hoặc tạp chất tích tụ lâu ngày.
• Biện pháp:
  • Ngừng hệ thống, xả áp hoàn toàn trước khi mở nắp.
  • Tháo lưới lọc ra vệ sinh bằng bàn chải mềm hoặc dung dịch tẩy nhẹ, không dùng vật nhọn làm biến dạng lưới.
  • Kiểm tra định kỳ và vệ sinh lưới 2–4 tuần/lần tùy chất lượng lưu chất.

2. Rò rỉ nước hoặc khí tại vị trí mặt bích hoặc nắp xả

• Nguyên nhân: Gioăng làm kín bị lão hóa, nứt hoặc lắp sai vị trí; bu-lông siết không đều.
• Biện pháp:
  • Thay gioăng mới (NBR hoặc PTFE) phù hợp với áp suất và môi trường làm việc.
  • Siết chặt bu-lông theo hình sao, đều lực hai bên.
  • Kiểm tra độ phẳng của mặt bích và làm sạch bề mặt tiếp xúc trước khi lắp.

3. Lưới lọc bị hư, rách hoặc biến dạng

• Nguyên nhân: Áp lực đường ống quá cao, hoặc tạp chất lớn vượt kích thước lỗ lọc.
• Biện pháp:
  • Thay thế lưới lọc mới đúng vật liệu (Inox 304 hoặc 316).
  • Kiểm tra và điều chỉnh lại áp suất làm việc phù hợp với tiêu chuẩn của Y lọc.
  • Có thể lắp thêm bộ lọc thô trước Y lọc chính để giảm tải.

4. Tiếng ồn hoặc rung mạnh khi vận hành

• Nguyên nhân: Dòng chảy không ổn định, hướng lắp sai chiều, hoặc cặn bẩn tạo xoáy trong thân van.
• Biện pháp:
  • Đảm bảo hướng lắp trùng với hướng mũi tên trên thân van.
  • Làm sạch toàn bộ bên trong Y lọc.
  • Kiểm tra hệ thống đường ống để đảm bảo áp suất và lưu lượng không vượt giới hạn.

5. Khó tháo nắp xả khi vệ sinh

• Nguyên nhân: Bu-lông hoặc ren bị gỉ, bám bẩn do tiếp xúc môi trường ẩm lâu ngày.
• Biện pháp:
  • Dùng dầu bôi trơn chống gỉ (VD: RP7, WD-40) để làm mềm ren trước khi tháo.
  • Vệ sinh và bôi mỡ chống gỉ sau mỗi lần bảo dưỡng để dễ tháo lắp lần sau.

Nhà Cung Cấp Y Lọc Mặt Bích Uy Tín – Thép Vinh Phú

Thép Vinh Phú là đơn vị phân phối chính hãng các dòng Y lọc mặt bích Joeun Korea cùng nhiều thương hiệu van công nghiệp hàng đầu khác tại Việt Nam. Với nhiều năm kinh nghiệm trong lĩnh vực vật tư – thiết bị đường ống, chúng tôi cam kết mang đến sản phẩm chất lượng, nguồn gốc rõ ràng và giá thành cạnh tranh nhất trên thị trường.

Tại sao nên chọn Thép Vinh Phú:

• Hàng chính hãng 100% – đầy đủ chứng từ CO, CQ, cam kết chất lượng.
• Giá bán trực tiếp từ nhà phân phối, không qua trung gian.
• Tư vấn kỹ thuật tận tâm, hỗ trợ chọn đúng chủng loại Y lọc phù hợp với từng hệ thống.
• Hàng hóa sẵn kho, giao nhanh toàn quốc.
• Chính sách bảo hành rõ ràng, hậu mãi chu đáo.

Thép Vinh Phú luôn hướng tới mục tiêu trở thành nhà cung cấp van – phụ kiện ống công nghiệp đáng tin cậy hàng đầu Việt Nam, đồng hành cùng các nhà thầu, nhà máy và đơn vị thi công trên toàn quốc.
