Van Một Chiều Wafer API Joeun Korea – API Wafer Check Valve

Mô tả

Van Một Chiều Wafer API Joeun Korea – API Wafer Check Valve là thiết bị quan trọng trong hệ thống đường ống công nghiệp, giúp ngăn dòng chảy ngược, bảo vệ máy bơm và các thiết bị khác khỏi hư hỏng do va đập thủy lực.

Thiết kế wafer nhỏ gọn, tiêu chuẩn API, dễ lắp đặt giữa hai mặt bích, phù hợp với nhiều hệ thống như cấp nước, xử lý nước thải, dầu khí và các ứng dụng công nghiệp khác.

Sản phẩm của Joeun Korea nổi bật với chất liệu gang dẻo bền bỉ, vận hành êm ái và tuổi thọ cao, mang lại hiệu quả tối ưu cho mọi công trình.

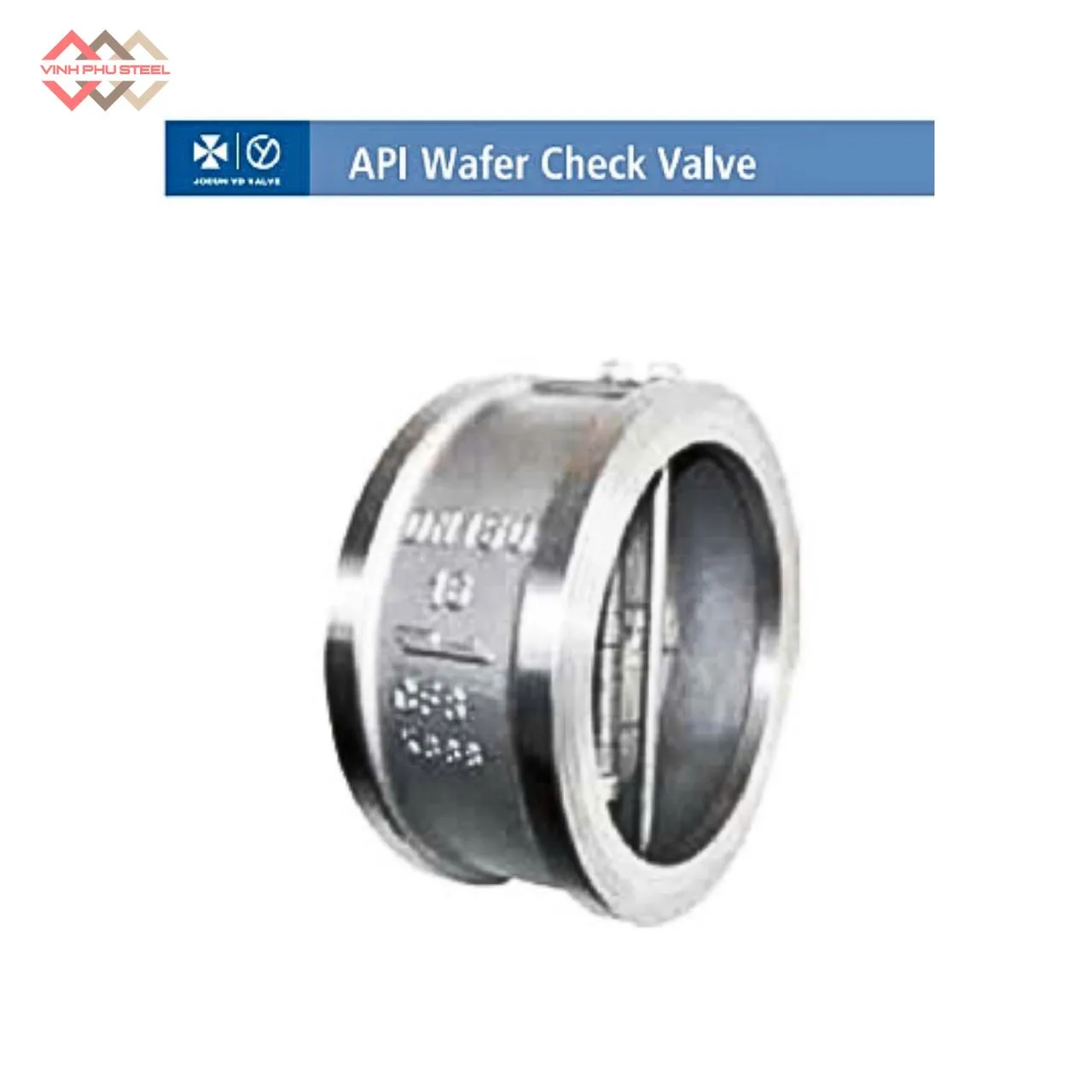

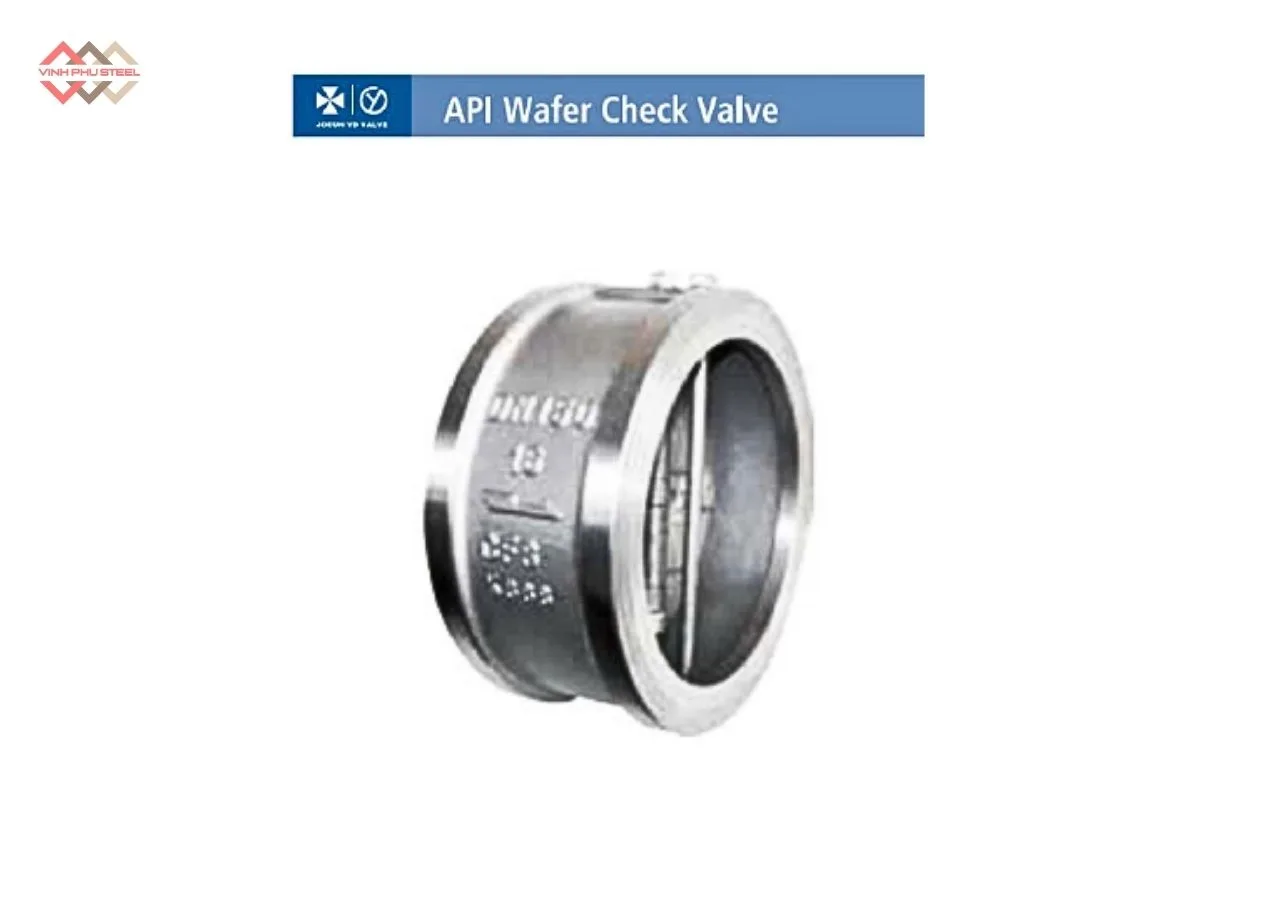

Van Một Chiều Wafer API Joeun Korea

Van Một Chiều Wafer API (API Wafer Check Valve) là loại van một chiều được thiết kế theo tiêu chuẩn API (American Petroleum Institute) với kiểu dáng wafer mỏng gọn, lắp đặt giữa hai mặt bích của đường ống.

Van chỉ cho dòng chảy đi theo một chiều và tự động đóng khi dòng chảy đổi chiều, giúp bảo vệ máy bơm, đường ống và các thiết bị khác khỏi hiện tượng dòng chảy ngược (backflow).

Đặc điểm:

• Thiết kế wafer nhỏ gọn: Tiết kiệm không gian lắp đặt.
• Hoạt động tự động: Dòng chảy ngược sẽ khiến van đóng mà không cần thao tác thủ công.
• Vật liệu đa dạng: Gang, thép, inox… phù hợp nhiều môi trường như nước, hơi, dầu, hóa chất.
• Tiêu chuẩn API: Đảm bảo áp suất, kích thước và hiệu suất đạt chuẩn quốc tế.
• Đa dạng kích thước: Thường từ DN15 đến DN600, phù hợp các hệ thống công nghiệp và dân dụng.

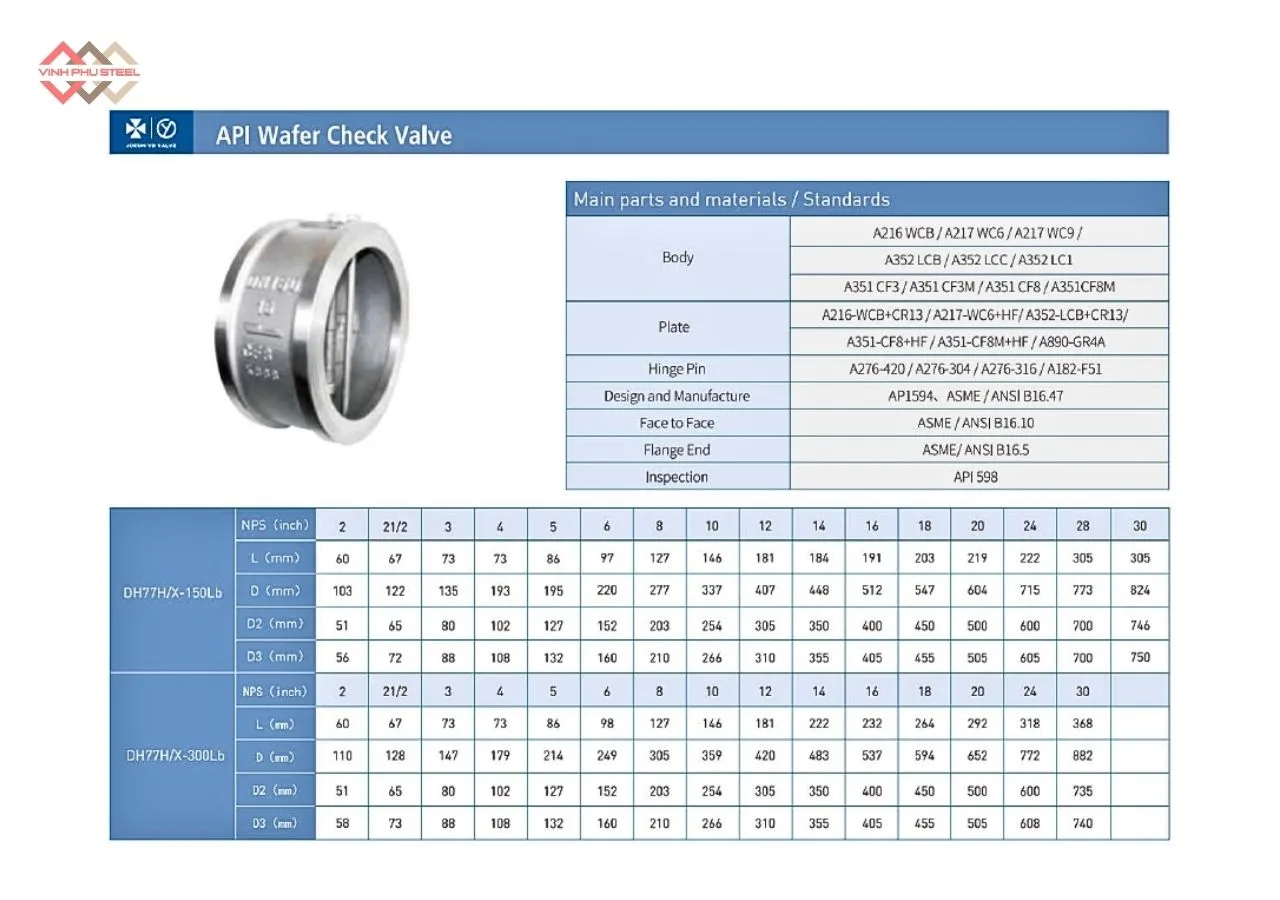

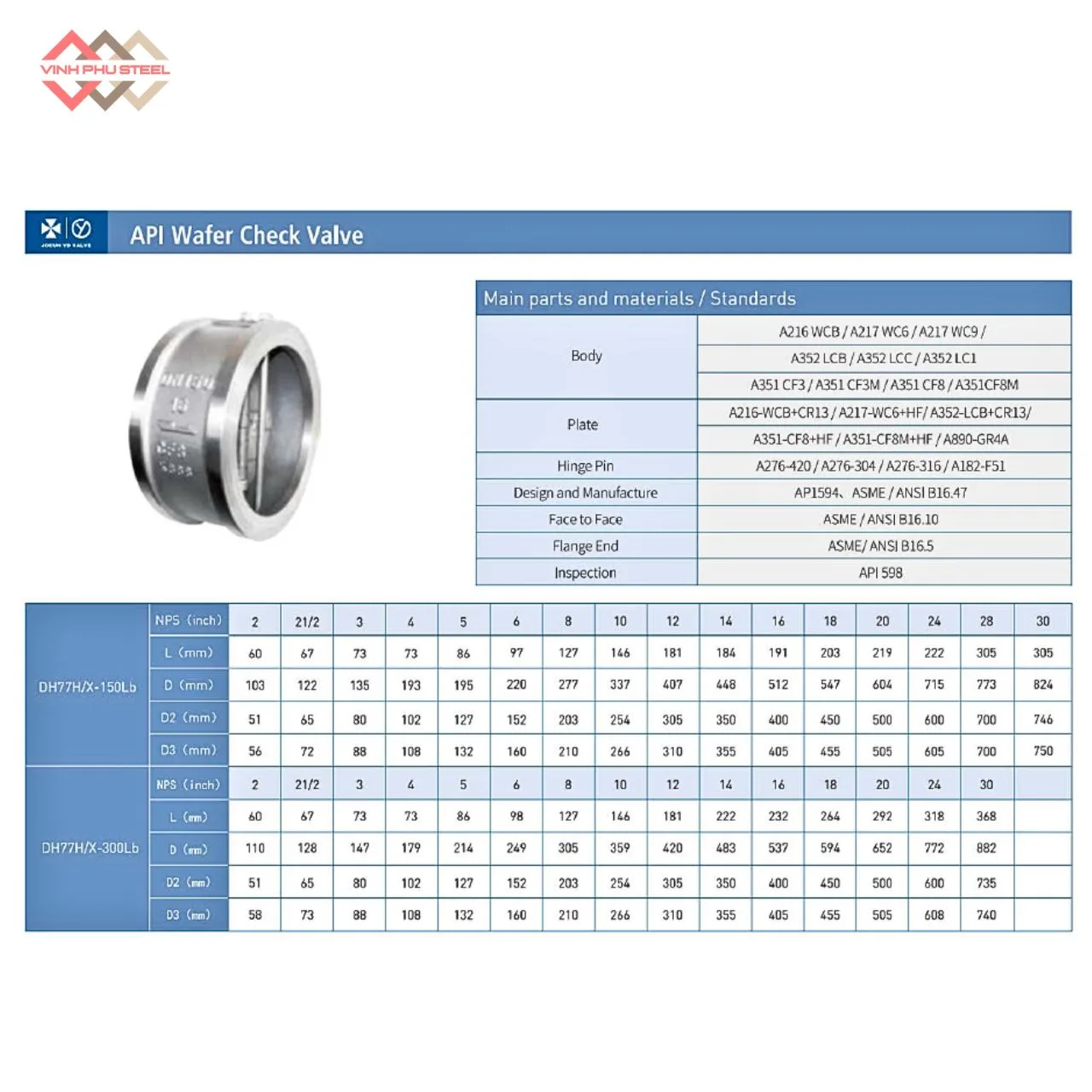

Thông Số Kỹ Thuật Van Một Chiều Wafer API Joeun Korea

Thông số kỹ thuật API Wafer Check Valve:

• Thương hiệu: Joeun Korea
• Kiểu van: Van 1 chiều dạng wafer
• Đường kính trong: Từ 51mm – 746mm
• Vật liệu thân van: Nhiều loại vât liệu
• Kết nối: ghép giữa 2 mặt bích
• Tiêu chuẩn: API
• Ứng dụng: Hệ thống đường ống nước.
• Nhà phân phối:Thép Vinh Phú

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 41)

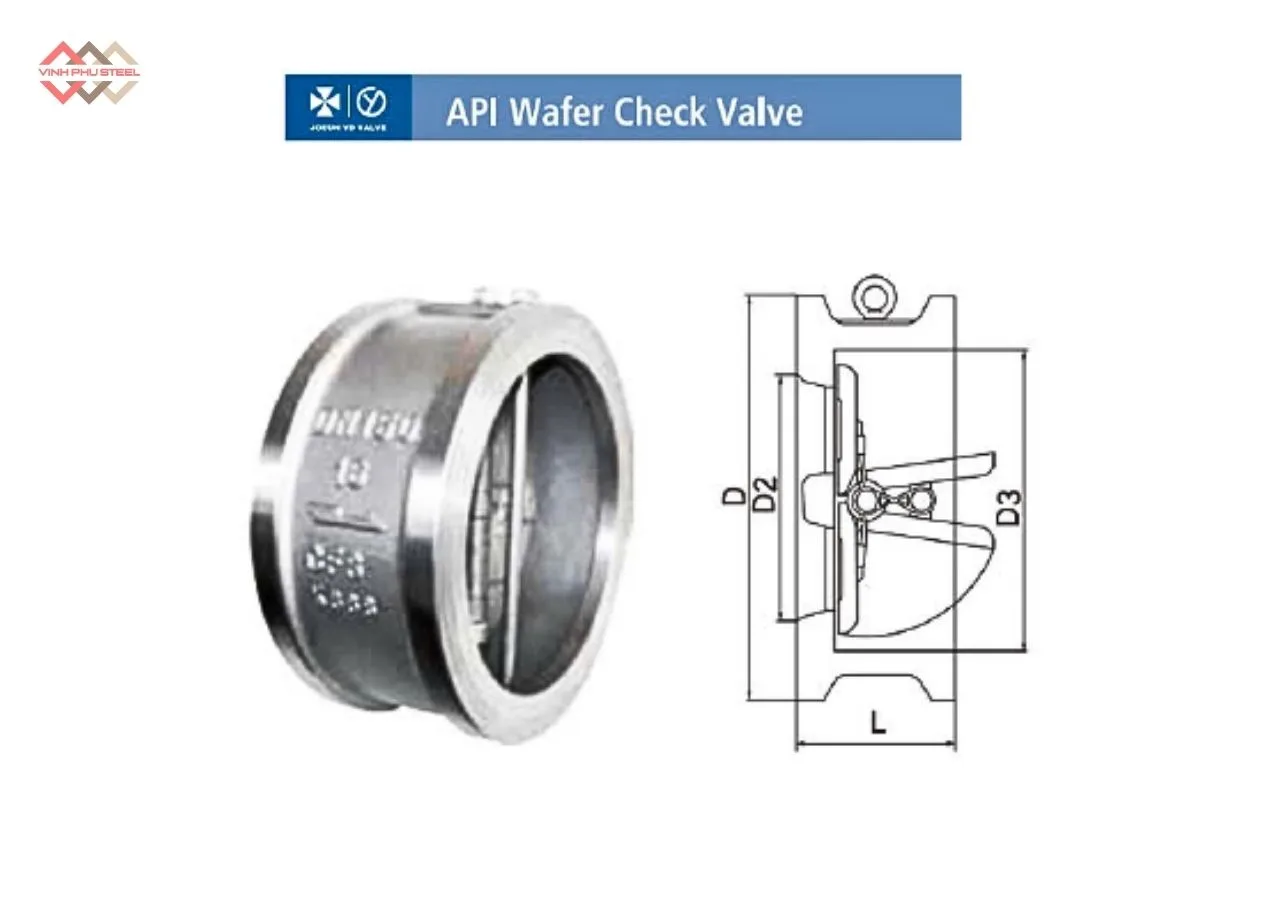

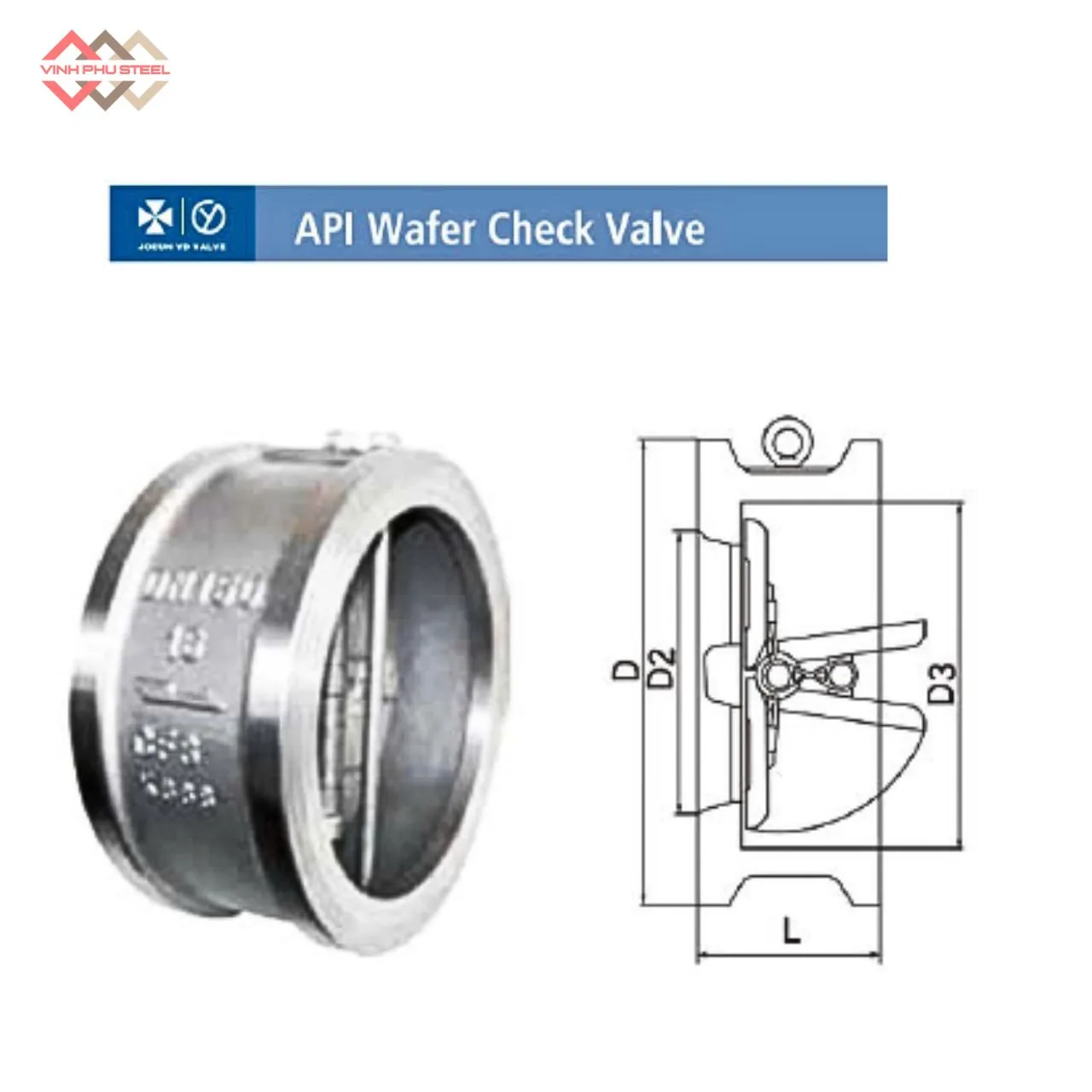

Cấu Tạo Van Một Chiều Wafer API Joeun Korea

Van Một Chiều Wafer API được thiết kế dạng wafer nhỏ gọn, lắp giữa hai mặt bích của đường ống. Van có cấu tạo đơn giản nhưng hiệu quả, đảm bảo ngăn dòng chảy ngược, bảo vệ máy bơm và hệ thống đường ống.

1. Thân van (Body)

• Là phần chịu áp lực chính của van, giữ toàn bộ cơ cấu bên trong.
• Vật liệu: Gang dẻo, thép carbon, thép không gỉ (SS304, SS316).
• Đặc điểm: Thiết kế wafer, mỏng gọn, dễ lắp giữa hai mặt bích.

2. Đĩa van (Disc / Plate)

• Chức năng: Tự động đóng khi dòng chảy ngược.
• Vật liệu: Gang, thép, inox hoặc hợp kim tùy model.
• Cơ chế: Tác động bởi dòng chảy và trọng lực / lò xo (nếu là loại spring-assisted).

3. Ghế van (Seat / Liner)

• Chức năng: Tạo độ kín cho van khi đóng, ngăn dòng chảy ngược.
• Vật liệu: Kim loại hoặc cao su tổng hợp (EPDM, NBR, PTFE) tùy ứng dụng.

4. Lò xo (Spring – nếu có)

• Dùng cho loại spring-assisted wafer check valve, giúp van đóng nhanh và ổn định, giảm sốc áp.
• Vật liệu: Thép không gỉ hoặc hợp kim chịu áp lực.

5. Trục / Bản lề (Hinge / Pin)

• Kết nối đĩa van với thân, cho phép đĩa quay hoặc nâng lên/hạ xuống.
• Vật liệu: Thép không gỉ, chịu mài mòn.

6. Gioăng làm kín (Gasket / O-ring)

• Đảm bảo không rò rỉ giữa thân van và ghế van.
• Vật liệu cao su hoặc PTFE tùy ứng dụng môi trường.

7. Lớp phủ hoặc lót chống ăn mòn (Coating / Lining)

• Một số model có lớp phủ epoxy, PTFE hoặc cao su để chống ăn mòn hóa chất, mài mòn.

Ưu Điểm Của Van Một Chiều Wafer API Joeun Korea

Van Một Chiều Wafer API không chỉ giúp ngăn dòng chảy ngược mà còn mang đến nhiều lợi ích nổi bật trong vận hành hệ thống công nghiệp và dân dụng. Thiết kế wafer mỏng gọn kết hợp tiêu chuẩn API đảm bảo hiệu suất, độ bền và tiết kiệm không gian lắp đặt.

1. Ngăn dòng chảy ngược hiệu quả

Van tự động đóng khi dòng chảy đảo chiều, bảo vệ máy bơm, đường ống và các thiết bị khác khỏi hư hỏng do backflow.

2. Thiết kế wafer nhỏ gọn

Tiết kiệm không gian lắp đặt, phù hợp với các hệ thống có khoảng cách mặt bích hạn chế, dễ dàng thay thế hoặc bảo dưỡng.

3. Vận hành êm ái, giảm sốc áp

Nhờ cơ chế đĩa van và lò xo (nếu có), van đóng mở mềm, hạn chế rung lắc và hiện tượng Water Hammer, bảo vệ đường ống và thiết bị

4. Tuổi thọ cao và bền bỉ

Vật liệu gang, thép hoặc inox cùng lớp lót chống ăn mòn giúp van chống mài mòn, ăn mòn hóa chất và chịu được áp lực cao.

5. Hoạt động tự động, ít bảo trì

Van hoạt động nhờ lực dòng chảy hoặc lò xo mà không cần can thiệp thủ công, giảm chi phí vận hành và bảo trì định kỳ.

6. Ứng dụng linh hoạt trong nhiều môi trường

Phù hợp cho:

• Hệ thống nước sạch và nước thải
• Hệ thống PCCC
• Dầu khí, hóa chất, hơi nóng
• Hệ thống công nghiệp cần bảo vệ chống dòng ngược

7. Lắp đặt nhanh chóng và tiện lợi

Thiết kế wafer giúp van dễ lắp giữa hai mặt bích, giảm thời gian thi công và chi phí nhân công.

Ứng Dụng Của Van Một Chiều Wafer API Joeun Korea

Van Một Chiều Wafer API được sử dụng rộng rãi trong nhiều hệ thống công nghiệp và dân dụng nhờ khả năng ngăn dòng chảy ngược, bảo vệ máy bơm và hệ thống đường ống, đồng thời tiết kiệm không gian lắp đặt.

1. Hệ thống cấp nước sạch và nước thải

Van giúp bảo vệ máy bơm và đường ống, ngăn dòng chảy ngược trong các trạm cấp nước dân dụng, khu công nghiệp hoặc hệ thống xử lý nước thải.

2. Trạm bơm tăng áp (Booster Pump Station)

Van đảm bảo bơm tăng áp vận hành ổn định, tránh sốc áp khi khởi động hoặc dừng bơm, duy trì áp lực đường ống hiệu quả.

3. Hệ thống phòng cháy chữa cháy (PCCC)

Được dùng để bảo vệ bơm chữa cháy, đảm bảo áp lực ổn định, chống hiện tượng dòng chảy ngược gây hư hỏng hoặc giảm hiệu suất hệ thống.

4. Ngành dầu khí và hóa chất

Van hoạt động tốt trong các hệ thống dẫn dầu, khí, hóa chất, giúp ngăn dòng chảy ngược, đảm bảo an toàn và tuổi thọ thiết bị.

5. Hệ thống hơi nóng, khí nén và năng lượng

Van wafer chống dòng ngược bảo vệ các thiết bị công nghiệp trong đường ống hơi, khí nén, hệ thống năng lượng và nhiệt.

6. Hệ thống tuần hoàn nước công nghiệp và dân dụng

Đảm bảo lưu lượng tuần hoàn ổn định, giảm thiểu hư hỏng cho bơm và đường ống.

Hướng Dẫn Lắp Đặt Van Một Chiều Wafer API Joeun Korea

Van Một Chiều Wafer API là thiết bị được chèn giữa hai đầu nối bích (wafer-style), giúp ngăn dòng chảy ngược và bảo vệ máy bơm, đường ống. Việc lắp đặt đúng kỹ thuật đảm bảo van hoạt động ổn định, giảm sốc áp và tăng tuổi thọ thiết bị.

1. Kiểm tra van trước khi lắp

• Đảm bảo van không bị nứt, móp méo hay hư hỏng.
• Kiểm tra phụ kiện đi kèm: gioăng làm kín, lò xo (nếu có).
• Vệ sinh bên trong van và đường ống, loại bỏ cặn bẩn hoặc dị vật.

2. Xác định đúng chiều dòng chảy

• Van wafer có mũi tên chỉ chiều dòng chảy trên thân van.
• Lắp đúng chiều giúp van hoạt động chính xác, ngăn dòng ngược hiệu quả.

3. Chuẩn bị mặt bích

• Làm sạch bề mặt bích, đặt gioăng làm kín giữa van và bích.
• Van wafer được chèn trực tiếp giữa hai mặt bích, không cần bulong cố định van vào thân, chỉ cần siết bulong của bích đều theo hình ngôi sao.
• Không siết quá lực để tránh hư hỏng van hoặc mặt bích.

4. Lắp van giữa hai mặt bích

• Đặt van wafer giữa hai bích, đảm bảo trục van cân bằng.
• Đối với loại có lò xo (spring-assisted), kiểm tra đĩa van và lò xo không bị kẹt.
• Van wafer thường lắp nằm ngang, nhưng có thể lắp đứng nếu nhà sản xuất cho phép.

5. Kết nối phụ trợ (nếu có)

• Lắp pilot, van kim hoặc đồng hồ áp theo sơ đồ kỹ thuật của nhà sản xuất.
• Siết chắc các đầu nối và đảm bảo không rò rỉ.

6. Xả khí trong đường ống

• Mở van xả khí để loại bỏ bọt khí trước khi vận hành.
• Giúp van hoạt động ổn định, tránh rung lắc và tiếng ồn.

7. Vận hành thử

• Mở van từ từ, khởi động máy bơm và quan sát van.
• Kiểm tra tốc độ đóng/mở, rò rỉ và áp suất.
• Điều chỉnh van kim hoặc pilot nếu cần để van hoạt động êm ái.

8. Kiểm tra cuối cùng

• Đảm bảo van đóng kín khi dòng chảy đảo chiều.
• Ghi lại các thông số vận hành: áp suất đầu vào/ra, lưu lượng thực tế.

Những Vấn Đề Thường Gặp Và Biện Pháp Khắc Phục

Trong quá trình vận hành, Van Một Chiều Wafer API có thể gặp một số sự cố do môi trường, vận hành hoặc lắp đặt không đúng kỹ thuật. Hiểu rõ nguyên nhân và cách khắc phục giúp hệ thống vận hành ổn định, an toàn và bền bỉ hơn.

1. Van đóng/mở không chính xác

Biểu hiện:

• Van đóng quá chậm hoặc quá nhanh, gây sốc áp (Water Hammer).
• Van mở không hết, giảm hiệu suất dòng chảy.

Nguyên nhân:

• Van kim (needle valve) hoặc pilot điều chỉnh sai.
• Đường pilot hoặc ống dẫn bị nghẹt cặn bẩn.
• Áp lực đầu vào/ra không ổn định.

Biện pháp khắc phục:

• Điều chỉnh van kim hoặc pilot theo hướng dẫn.
• Vệ sinh hoặc thay đường pilot nếu bị tắc.
• Kiểm tra áp lực đầu vào và điều chỉnh để ổn định.

2. Van không đóng kín hoàn toàn

Biểu hiện:

• Dòng chảy vẫn rò nhẹ khi van phải đóng.
• Nguy cơ dòng chảy ngược gây hư hỏng máy bơm.

Nguyên nhân:

• Ghế van (seat) hoặc đĩa van bị dị vật kẹt.
• Màng van hoặc lò xo bị hư hỏng.

Biện pháp khắc phục:

• Tháo van kiểm tra và vệ sinh ghế van.
• Thay màng, đĩa van hoặc lò xo bị hỏng.

3. Rò rỉ tại các đầu nối bích hoặc đường pilot

Nguyên nhân:

• Gioăng bị biến dạng hoặc già cứng.
• Bulong bích siết chưa đều hoặc quá lỏng.
• Rung động đường ống làm lỏng các kết nối.

Biện pháp khắc phục:

• Thay gioăng mới nếu cần.
• Siết lại bulong đều theo hình ngôi sao.
• Bổ sung giá đỡ hoặc chống rung cho đường ống.

4. Van hoạt động rung lắc hoặc gây tiếng ồn

Biểu hiện:

• Van rung khi dòng chảy đi qua hoặc phát ra tiếng ồn lớn.

Nguyên nhân:

• Dòng chảy vượt quá lưu lượng thiết kế.
• Van kim mở quá lớn.
• Áp lực đầu vào không ổn định.

Biện pháp khắc phục:

• Điều chỉnh van kim hoặc pilot để giảm tốc độ đóng/mở.
• Kiểm tra lưu lượng thực tế, điều chỉnh hệ thống bơm nếu cần.
• Kiểm tra áp lực đầu vào và ổn định nguồn nước.

5. Van bị kẹt, đóng/mở không trơn tru

Nguyên nhân:

• Cặn bẩn, dị vật trong đường ống hoặc van.
• Ghế van, đĩa van bị mài mòn.
• Lò xo hoặc trục bản lề bị lão hóa.

Biện pháp khắc phục:

• Vệ sinh định kỳ van và đường ống.
• Thay các bộ phận mài mòn hoặc hư hỏng.
• Kiểm tra lò xo, trục bản lề, thay mới nếu cần.

Bảo Dưỡng Định Kỳ Van Một Chiều Wafer API Joeun Korea

Việc bảo dưỡng định kỳ giúp van hoạt động ổn định, ngăn dòng chảy ngược hiệu quả và kéo dài tuổi thọ cho cả van và hệ thống đường ống. Dưới đây là quy trình bảo dưỡng cơ bản:

1. Kiểm tra bên ngoài van

• Quan sát thân van, bulong bích, đường pilot và các đầu nối.
• Kiểm tra dấu hiệu rò rỉ, nứt, gỉ sét hoặc va đập.
• Đảm bảo các bulong và giá đỡ được siết chắc chắn.

2. Vệ sinh van và đường ống

• Tắt hệ thống, xả áp lực trước khi tháo van.
• Tháo van wafer ra khỏi đường ống (nếu cần) và làm sạch các cặn bẩn hoặc mảnh vụn.
• Vệ sinh bộ lọc, pilot, lò xo và ghế van.

3. Kiểm tra các bộ phận bên trong

• Đĩa van / piston: Không mòn, không méo, chuyển động trơn tru.
• Ghế van (seat): Không nứt, rách hoặc chai cứng.
• Lò xo (nếu có): Còn đàn hồi, không bị gỉ hoặc gãy.
• Gioăng / O-ring: Không hư hỏng, còn đàn hồi tốt.

4. Thay thế các bộ phận hao mòn

• Thay đĩa van, ghế van, lò xo hoặc gioăng nếu bị hỏng.
• Sử dụng vật liệu chính hãng hoặc tương thích để đảm bảo độ kín và hiệu suất.

5. Kiểm tra và bôi trơn

• Kiểm tra trục hoặc bản lề của đĩa van, bôi trơn bằng dầu hoặc mỡ chịu nhiệt/áp lực nếu nhà sản xuất yêu cầu.
• Đảm bảo đĩa van di chuyển mượt, không kẹt.

6. Lắp lại và thử vận hành

• Lắp van vào giữa hai bích đúng chiều dòng chảy.
• Siết bulong đều và kiểm tra gioăng làm kín.
• Mở van từ từ, khởi động bơm và kiểm tra hoạt động:
  • Van đóng/mở trơn tru
  • Không rò rỉ
  • Áp suất và lưu lượng ổn định

7. Lịch bảo dưỡng khuyến nghị

• Kiểm tra trực quan: 3–6 tháng/lần
• Bảo dưỡng định kỳ toàn bộ van: 12 tháng/lần
• Điều chỉnh tần suất tùy theo môi trường và áp lực vận hành.

Van Một Chiều Wafer API Chính Hãng, Giá Tốt

Thép Vinh Phú tự hào là nhà phân phối chính hãng các sản phẩm van wafer Joeun Korea, mang đến giải pháp đáng tin cậy, bền bỉ và hiệu suất cao cho hệ thống đường ống công nghiệp. Với tiêu chuẩn API, thiết kế wafer nhỏ gọn, các van Joeun giúp ngăn dòng chảy ngược, bảo vệ máy bơm và thiết bị, đồng thời dễ dàng lắp đặt giữa hai mặt bích, phù hợp với nhiều ứng dụng từ cấp thoát nước, xử lý nước thải, đến dầu khí và công nghiệp nặng.

Chọn Thép Vinh Phú, khách hàng không chỉ nhận được sản phẩm chính hãng chất lượng cao, mà còn được tư vấn kỹ thuật chuyên sâu và hỗ trợ giải pháp tối ưu, đảm bảo hệ thống vận hành ổn định và an toàn.

Hãy liên hệ ngay Thép Vinh Phú để nhận Báo giá mới & tốt nhất

Hotline: 0933 710 789
