Van Một Chiều Lá Lật ANSI Joeun Korea – Swing Check Valve

Mô tả

Trong các hệ thống đường ống công nghiệp, dòng chảy ngược là một trong những nguyên nhân chính gây hư hỏng máy bơm, van và các thiết bị khác, dẫn đến mất an toàn và tốn kém chi phí bảo trì. Chính vì vậy, việc sử dụng Van Một Chiều Lá Lật (Swing Check Valve) ANSI Joeun Korea trở thành giải pháp cần thiết để bảo vệ toàn bộ hệ thống, duy trì hiệu suất và ổn định vận hành.

Sử dụng Van Một Chiều Lá Lật ANSI Joeun Korea không chỉ giúp bảo vệ thiết bị và nâng cao tuổi thọ hệ thống, mà còn tối ưu hóa hiệu suất vận hành, giảm thiểu chi phí bảo trì và tăng độ an toàn trong công nghiệp.

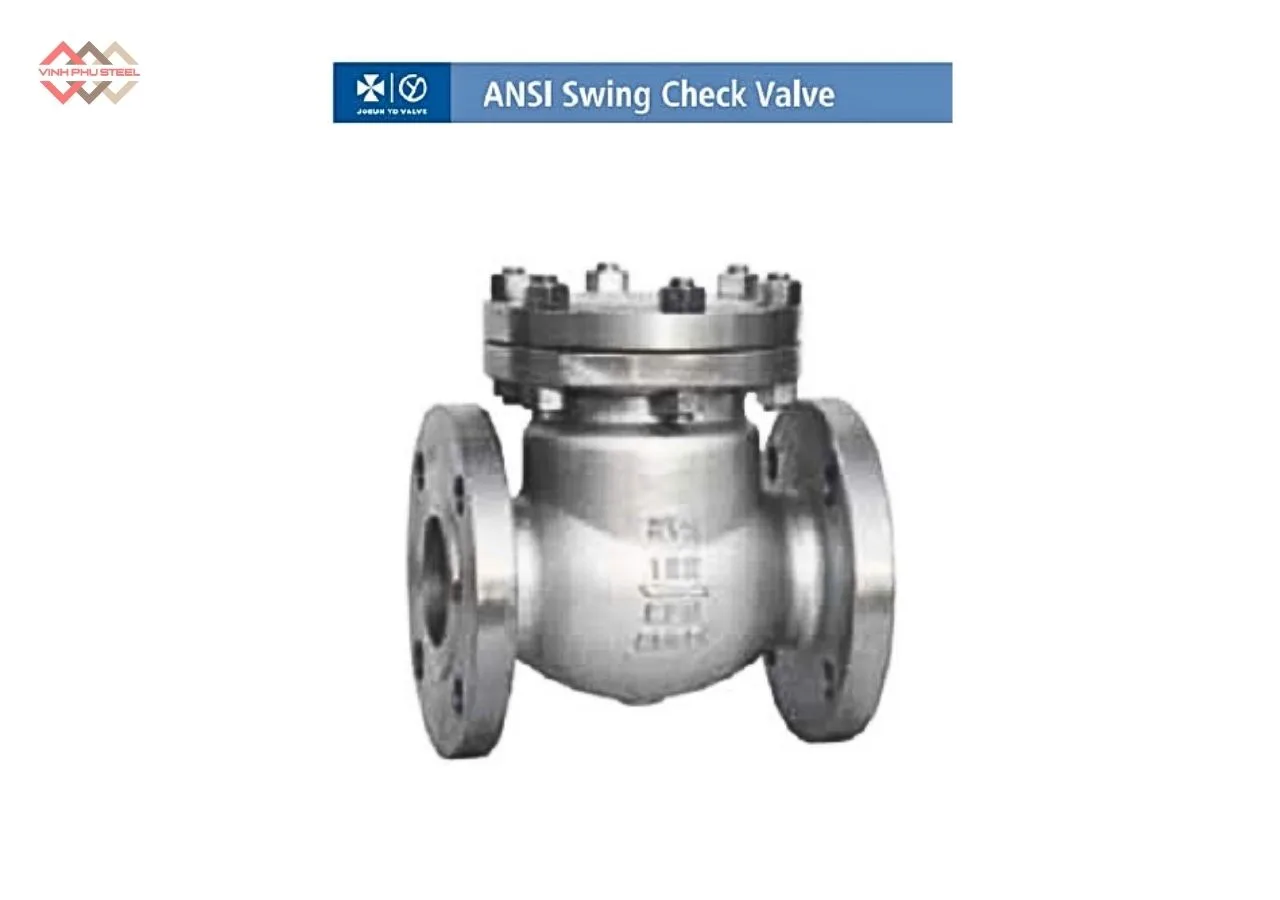

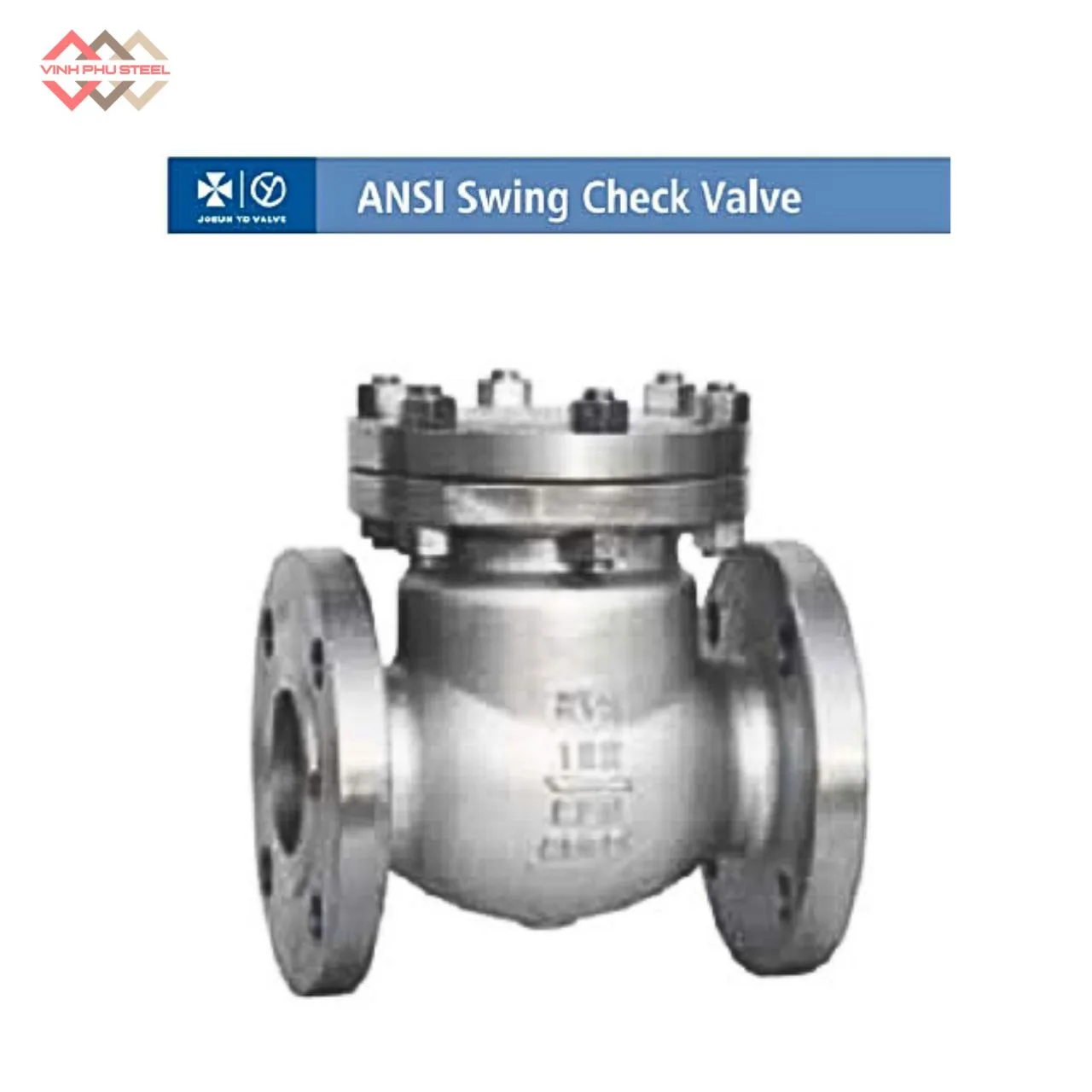

Van Một Chiều Lá Lật ANSI Joeun Korea

Van Một Chiều Lá Lật (Swing Check Valve) ANSI là loại van công nghiệp được thiết kế để cho phép lưu chất chảy theo một chiều duy nhất và ngăn chặn dòng chảy ngược trong hệ thống đường ống. Van hoạt động dựa trên lá lật (disc) hoặc cánh van, tự động đóng khi dòng chảy ngược xuất hiện, bảo vệ máy bơm, van khác và các thiết bị trong hệ thống.

Lợi ích khi sử dụng:

• Ngăn chặn dòng chảy ngược gây hư hại hệ thống.
• Bảo vệ máy bơm, van và các thiết bị khác.
• Duy trì hiệu suất vận hành ổn định, giảm chi phí bảo trì.
• Hoạt động tự động, không cần điều khiển thủ công.

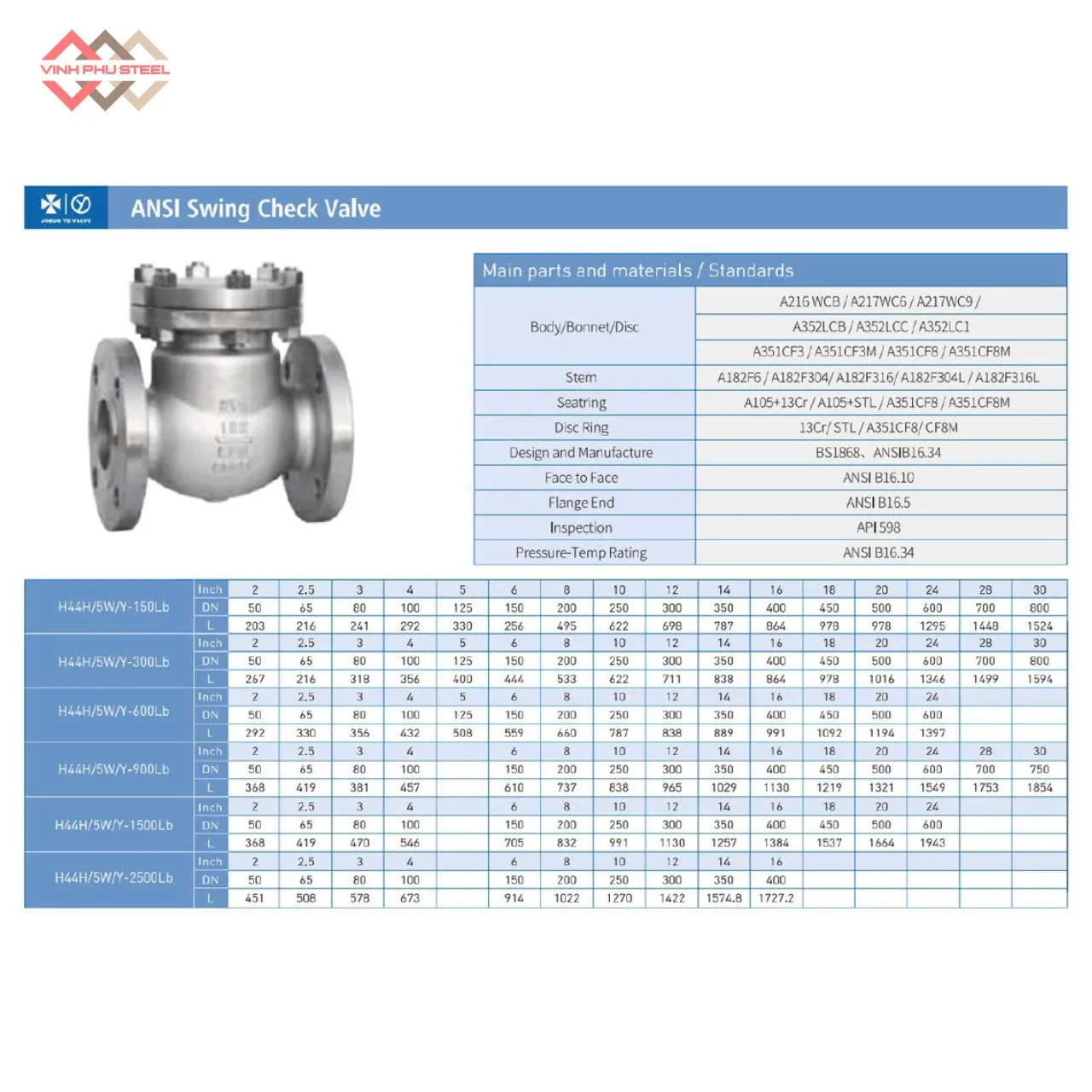

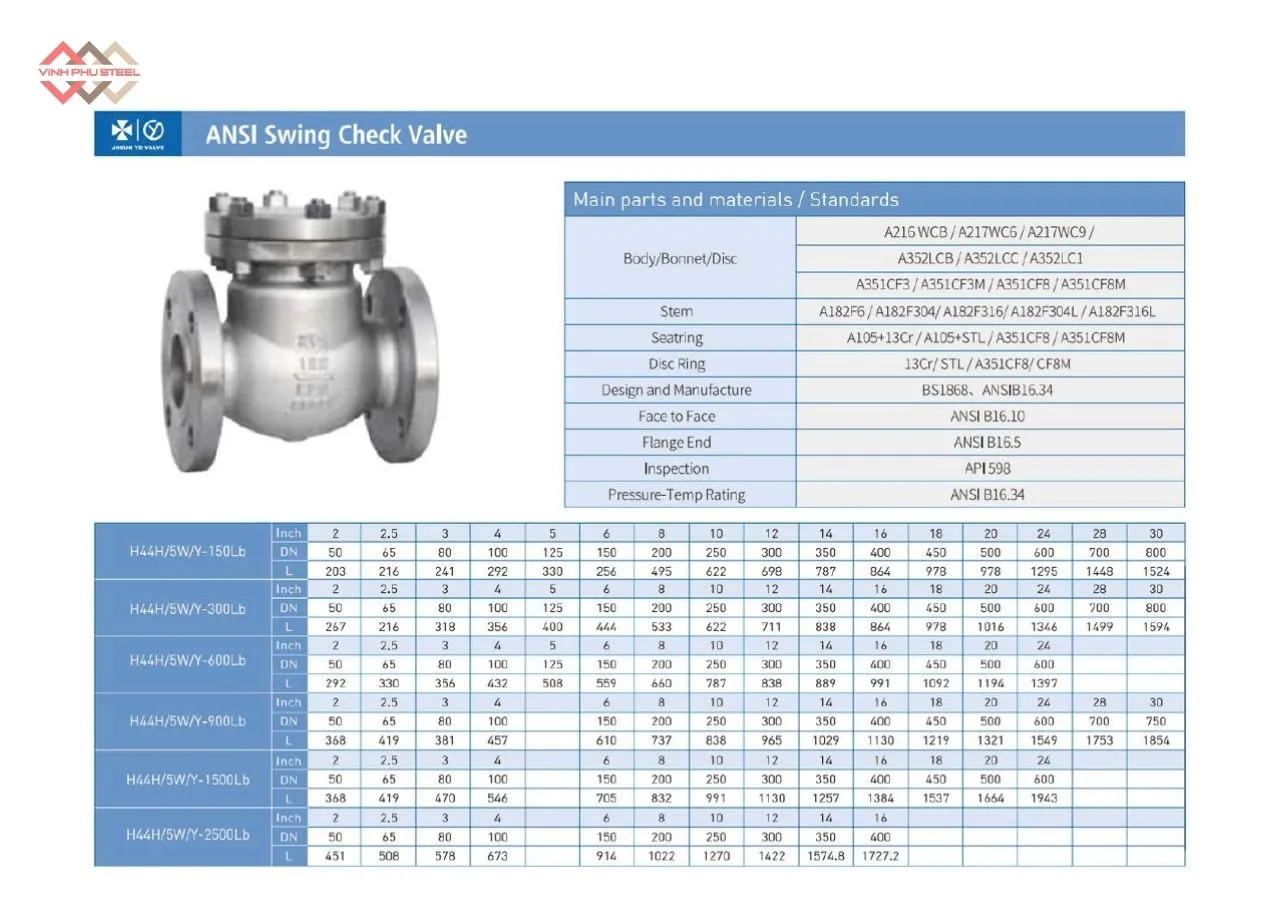

Thông Số Kỹ Thuật Van Một Chiều Lá Lật ANSI Joeun Korea

Thông số kỹ thuật chính của sản phẩm bao gồm:

• Tên sản phẩm: ANSI Swing Check Valve
• Thương hiệu: Joeun Korea
• Xuất xứ: Hàn Quốc
• Kiểu dáng: Van 1 chiều lá lật
• Vật liệu thân van (Body): Nhiều vật liệu (xem thêm catalog)
• Kết nối: Mặt bích (Flanged)
• Kích thước (Size): DN50 – DN800
• Nhà phân phối: Thép Vinh Phú.

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 40).

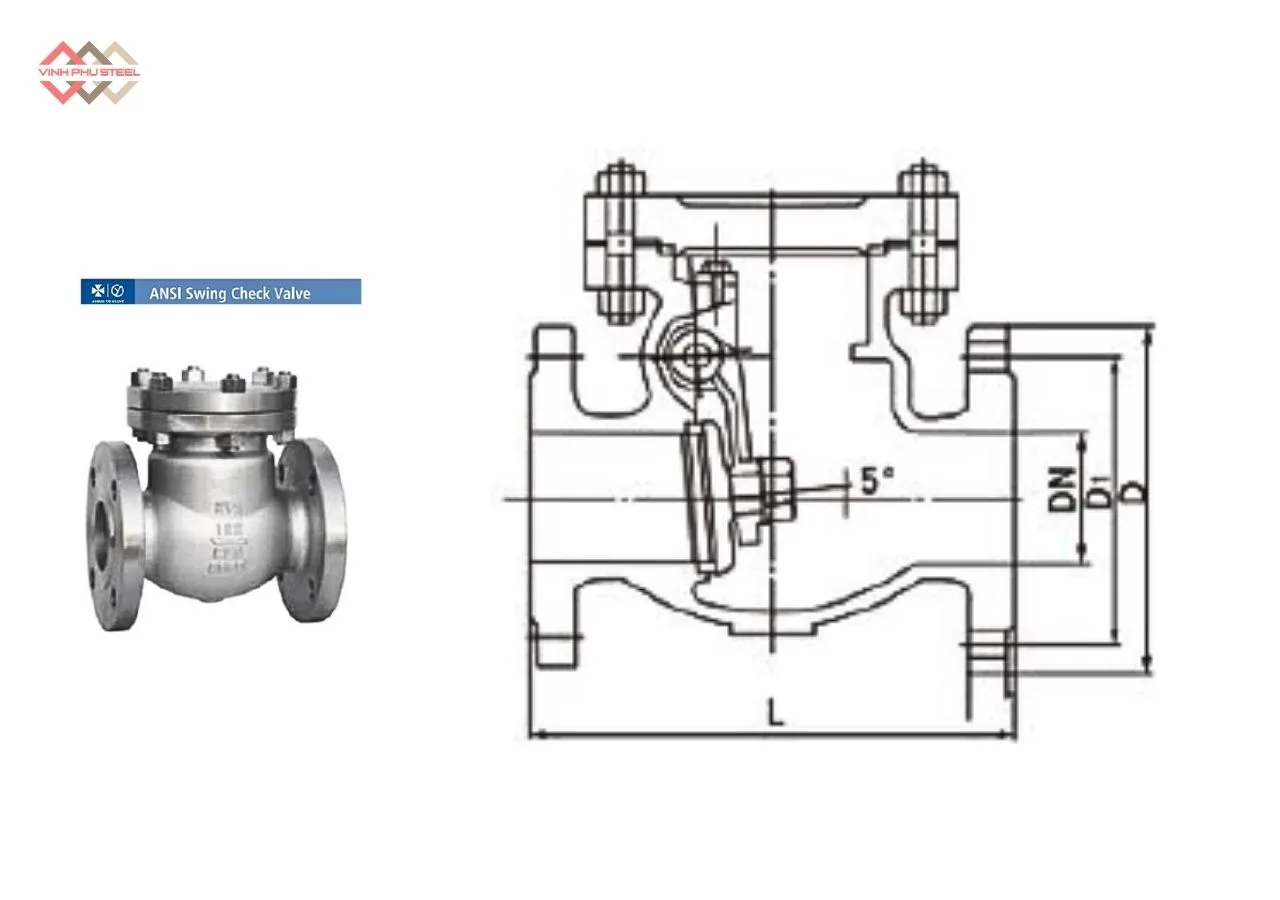

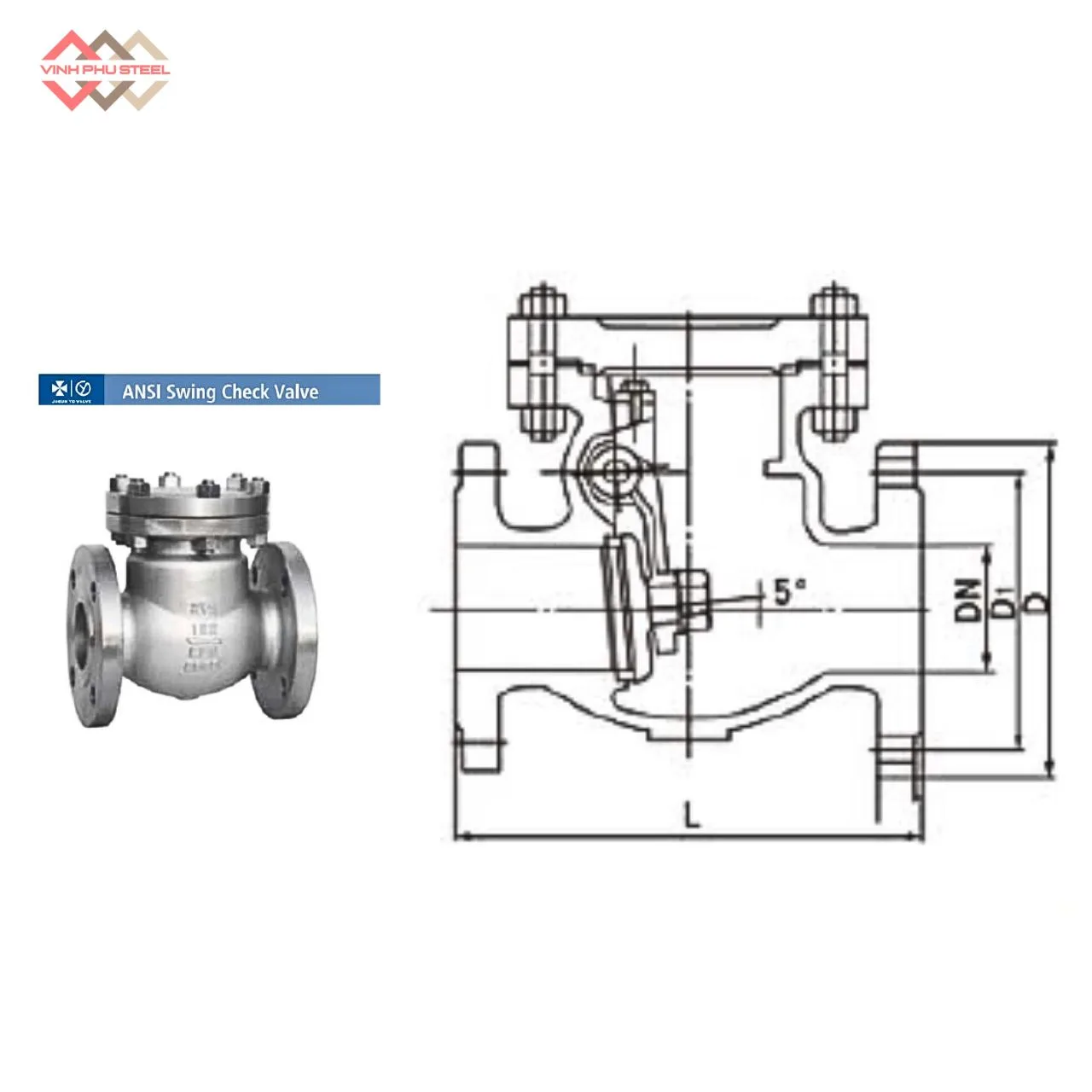

Cấu Tạo Van Một Chiều Lá Lật ANSI Joeun Korea

Van Một Chiều Lá Lật ANSI được thiết kế đơn giản nhưng hiệu quả, đảm bảo ngăn dòng chảy ngược và bảo vệ hệ thống đường ống. Cấu tạo van bao gồm các bộ phận chính sau:

1. Thân van (Body)

• Là phần chính chứa khoang van và các bộ phận bên trong.
• Được chế tạo từ gang, thép, inox hoặc hợp kim chịu ăn mòn, chịu áp lực cao theo tiêu chuẩn ANSI.
• Thường được thiết kế có mặt bích chuẩn ANSI để dễ dàng lắp đặt và kết nối với đường ống.

2. Nắp van (Bonnet / Cover)

• Bao bọc phần trên của van, giúp cố định và bảo vệ lá lật.
• Vật liệu đồng bộ với thân van, dễ tháo lắp để bảo dưỡng hoặc thay thế linh kiện bên trong.

3. Lá lật (Disc / Swing Plate)

• Bộ phận chính ngăn dòng chảy ngược.
• Khi lưu chất chảy theo chiều đúng, lá lật mở; khi dòng chảy ngược xuất hiện, lá lật tự đóng chặt.
• Làm từ inox hoặc thép hợp kim để chịu áp lực và ăn mòn.

4. Trục và Bản lề (Hinge / Pin)

• Nối lá lật với thân van, cho phép lá van lật linh hoạt theo dòng chảy.
• Vật liệu chịu lực cao, chống mài mòn và ăn mòn hóa học.

5. Gioăng làm kín (Gasket / Seal)

• Đặt giữa thân van và nắp để ngăn rò rỉ dòng chảy.
• Vật liệu đa dạng: EPDM, NBR, PTFE tùy môi trường và nhiệt độ làm việc.

6. Mặt bích và bu lông (Flange & Bolts)

• Dùng để kết nối chắc chắn van với đường ống.
• Tuân theo tiêu chuẩn ANSI về kích thước, áp lực và vật liệu, đảm bảo độ kín và chịu lực cao.

Ưu Điểm Của Van Một Chiều Lá Lật ANSI Joeun Korea

Van Một Chiều Lá Lật ANSI không chỉ là thiết bị ngăn dòng chảy ngược thông thường mà còn mang lại nhiều lợi ích quan trọng, giúp bảo vệ hệ thống và tối ưu hiệu suất vận hành.

1. Ngăn dòng chảy ngược hiệu quả

• Lá lật linh hoạt tự động đóng khi dòng chảy ngược xuất hiện, bảo vệ máy bơm, van và các thiết bị quan trọng khỏi hư hại.

2. Hoạt động ổn định ít bảo trì

• Thiết kế đơn giản, ít bộ phận chuyển động, giúp van hoạt động bền bỉ, ít hỏng hóc, giảm chi phí bảo trì.

3. Độ bền cao – vật liệu chất lượng

• Thân và lá van làm từ gang, thép hoặc inox 304/316 chịu áp lực cao, chống ăn mòn và mài mòn trong nhiều môi trường công nghiệp.

4. Tiêu chuẩn ANSI – dễ lắp đặt

• Kết nối mặt bích chuẩn ANSI giúp van tương thích với nhiều hệ thống đường ống, dễ lắp đặt, tháo lắp và bảo dưỡng.

5. Tối ưu hiệu suất dòng chảy

• Thiết kế lá lật giảm tổn thất áp suất, đảm bảo lưu chất đi qua dễ dàng, vận hành êm và hiệu quả.

6. Phù hợp nhiều môi trường công nghiệp

• Van thích hợp cho nước, hơi nóng, dầu, khí và hóa chất nhờ đa dạng vật liệu và thiết kế chắc chắn.

7. Tuổi thọ lâu dài

• Vật liệu chất lượng và tiêu chuẩn sản xuất Hàn Quốc giúp van vận hành bền bỉ trong nhiều năm, giảm chi phí thay thế và bảo trì.

Ứng Dụng Của Van Một Chiều Lá Lật ANSI Joeun Korea

Van Một Chiều Lá Lật ANSI là giải pháp quan trọng trong nhiều hệ thống công nghiệp, giúp ngăn dòng chảy ngược, bảo vệ máy bơm và các thiết bị khác, đảm bảo vận hành an toàn và ổn định.

1. Hệ thống cấp thoát nước

• Ngăn dòng chảy ngược trong đường ống nước sạch và nước thải.
• Bảo vệ máy bơm và các thiết bị đo áp suất khỏi hư hỏng do rò ngược.

2. Hệ thống hơi và nồi hơi (Boiler)

• Sử dụng trong đường ống hơi nóng, khí nóng để ngăn dòng chảy ngược, bảo vệ van, bơm và nồi hơi.
• Đảm bảo an toàn khi vận hành ở nhiệt độ và áp suất cao.

3. Ngành dầu khí và hóa chất

• Ngăn dòng chảy ngược trong hệ thống dẫn dầu, khí, hóa chất hoặc môi chất ăn mòn.
• Vật liệu inox hoặc thép hợp kim giúp van chống ăn mòn, chịu áp lực cao.

4. Hệ thống HVAC và PCCC

• Sử dụng trong hệ thống làm mát, điều hòa không khí, PCCC để bảo vệ bơm và đường ống khỏi dòng chảy ngược.

5. Ngành thực phẩm – dược phẩm

• Lọc lưu chất, ngăn dòng chảy ngược trong đường ống nước hoặc dung dịch.
• Đảm bảo vệ sinh và an toàn cho quy trình sản xuất.

Hướng Dẫn Lắp Đặt Van Một Chiều Lá Lật ANSI Joeun Korea

Việc lắp đặt đúng cách Van Một Chiều Lá Lật giúp van hoạt động hiệu quả, ngăn dòng chảy ngược và bảo vệ toàn bộ hệ thống đường ống.

1. Kiểm tra trước khi lắp

• Kiểm tra van, nắp, lá lật, gioăng và bulông không bị hư hỏng hay bẩn.
• Đảm bảo kích thước DN, áp suất làm việc và vật liệu van phù hợp với hệ thống.
• Chuẩn bị cờ lê, tua vít và các dụng cụ cần thiết.

2. Xác định hướng dòng chảy

• Trên thân van có mũi tên chỉ hướng dòng chảy.
• Luồng chất lỏng phải đi theo hướng mũi tên để van hoạt động đúng chức năng.

3. Lắp van vào đường ống

• Đặt van giữa hai mặt bích của đường ống.
• Chèn gioăng làm kín giữa các mặt bích.
• Xiết đều các bulông theo hình chữ X để đảm bảo áp lực phân bổ đồng đều và tránh rò rỉ.

4. Khoảng cách và vị trí lắp

• Giữ khoảng cách đủ phía trước và sau van để bảo trì và vệ sinh.
• Tránh lắp van ngược chiều dòng chảy hoặc nghiêng quá nhiều, ảnh hưởng đến hiệu suất lá lật.
• Có thể lắp van khóa (shut-off) trước và sau van một chiều để thuận tiện bảo dưỡng.

5. Kiểm tra sau khi lắp

• Mở van từ từ, kiểm tra rò rỉ, áp suất và lưu lượng.
• Đảm bảo lá lật mở và đóng linh hoạt, không bị kẹt.

6. Lưu ý bảo dưỡng

• Kiểm tra gioăng, bulông và lá lật định kỳ để đảm bảo van hoạt động ổn định.
• Vệ sinh van khi phát hiện cặn bẩn hoặc lưu lượng giảm.

Tiêu Chuẩn ANSI Là Gì?

ANSI (American National Standards Institute – Viện Tiêu chuẩn Quốc gia Mỹ) là tổ chức chịu trách nhiệm xây dựng và quản lý các tiêu chuẩn kỹ thuật và công nghiệp tại Mỹ. Các tiêu chuẩn này giúp đảm bảo sản phẩm, thiết bị và hệ thống hoạt động an toàn, hiệu quả và tương thích với nhau trong nhiều ngành công nghiệp.

Vai trò của tiêu chuẩn ANSI trong van công nghiệp

• Kích thước và kết nối đồng bộ: DN, mặt bích, bulông tuân theo chuẩn ANSI, giúp van dễ lắp đặt và tương thích với các thiết bị khác.
• Áp lực và chịu tải: ANSI quy định các cấp áp lực (Class 150, 300, 600…) giúp chọn van phù hợp với môi trường và áp lực hệ thống.
• Vật liệu đạt chuẩn: ANSI hướng dẫn về vật liệu sử dụng, giúp van chịu ăn mòn, chịu nhiệt và áp suất cao, đảm bảo tuổi thọ lâu dài.
• An toàn và vận hành: Sản phẩm đạt chuẩn ANSI hoạt động ổn định, giảm rủi ro sự cố trong hệ thống công nghiệp.

Van Một Chiều Lá Lật ANSI Chính Hãng – Thép Vinh Phú

Van Một Chiều Lá Lật ANSI giúp ngăn dòng chảy ngược, bảo vệ máy bơm, van và các thiết bị quan trọng trong hệ thống đường ống, đảm bảo vận hành an toàn, ổn định và hiệu quả. Thiết kế mặt bích chuẩn ANSI và đa dạng vật liệu (gang, thép, inox) giúp van dễ lắp đặt, phù hợp nhiều môi trường công nghiệp: nước, hơi nóng, dầu, khí và hóa chất.

Lựa chọn Van Một Chiều Lá Lật ANSI chính hãng tại Thép Vinh Phú mang lại:

• Bảo vệ hệ thống khỏi dòng chảy ngược và hư hỏng thiết bị.
• Hiệu suất vận hành tối ưu, giảm chi phí bảo trì và sửa chữa.
• Tuổi thọ lâu dài, vận hành bền bỉ trong nhiều năm.

Hãy liên hệ ngay Thép Vinh Phú để nhận Báo giá mới & tốt nhất

Hotline: 0933 710 789
