Van Một Chiều Kiểu Nâng Joeun Korea – Cast Iron 10K Flange Lift Check Valve

Mô tả

Van một chiều kiểu nâng Joeun Korea – Cast Iron 10K Flange Lift Check Valve là giải pháp lý tưởng cho các hệ thống công nghiệp yêu cầu kiểm soát dòng chảy một chiều hiệu quả. Với thân gang đúc bền bỉ, mặt bích tiêu chuẩn và khả năng chịu áp lực 10K, van đảm bảo hoạt động ổn định, chống rò rỉ và kéo dài tuổi thọ thiết bị.

Thiết kế nâng đơn giản giúp dòng chảy qua van mượt mà, giảm thiểu lực cản, đồng thời bảo vệ các thiết bị đường ống khỏi hiện tượng chảy ngược. Đây là lựa chọn đáng tin cậy cho hệ thống nước, hơi, khí nén và dầu trong các công trình công nghiệp.

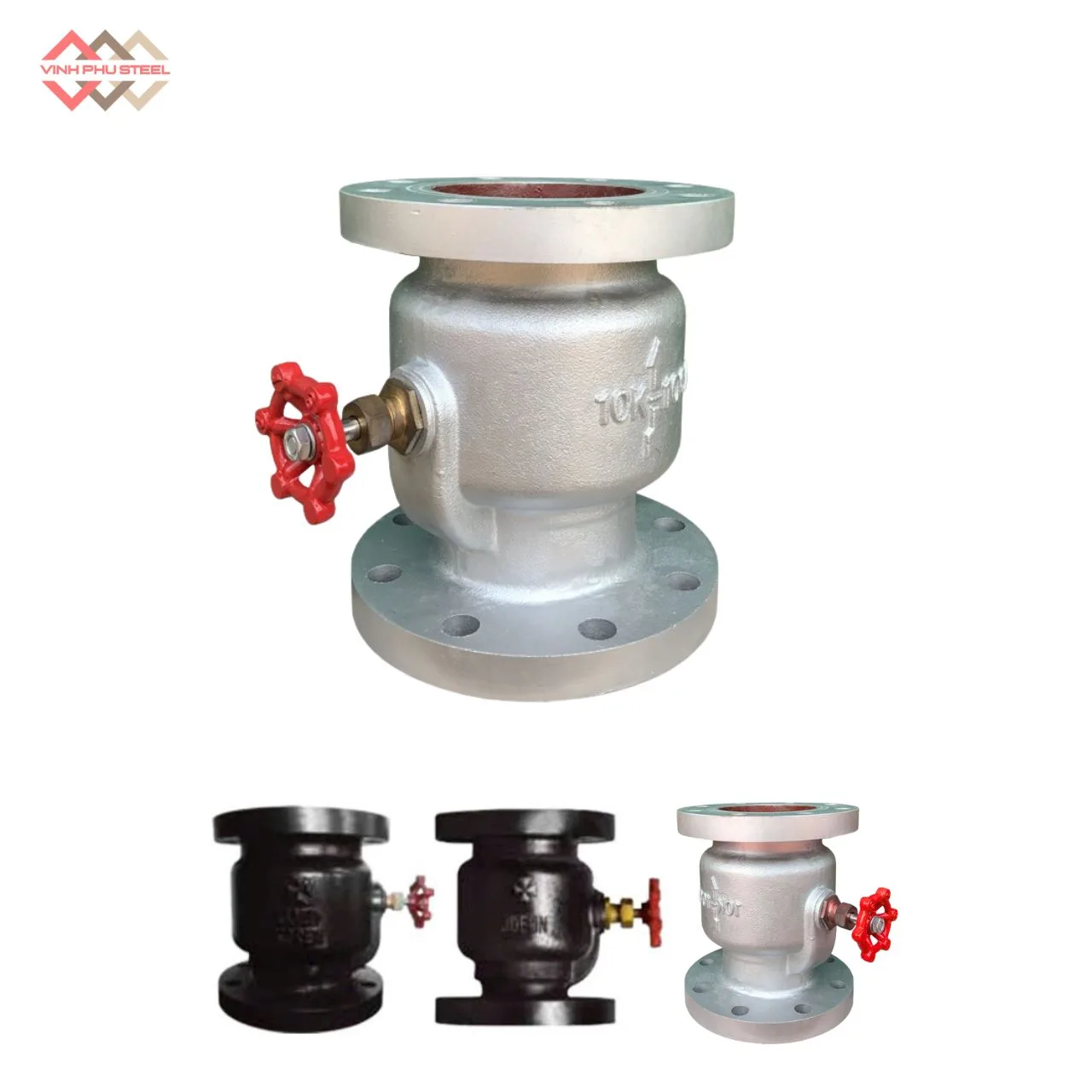

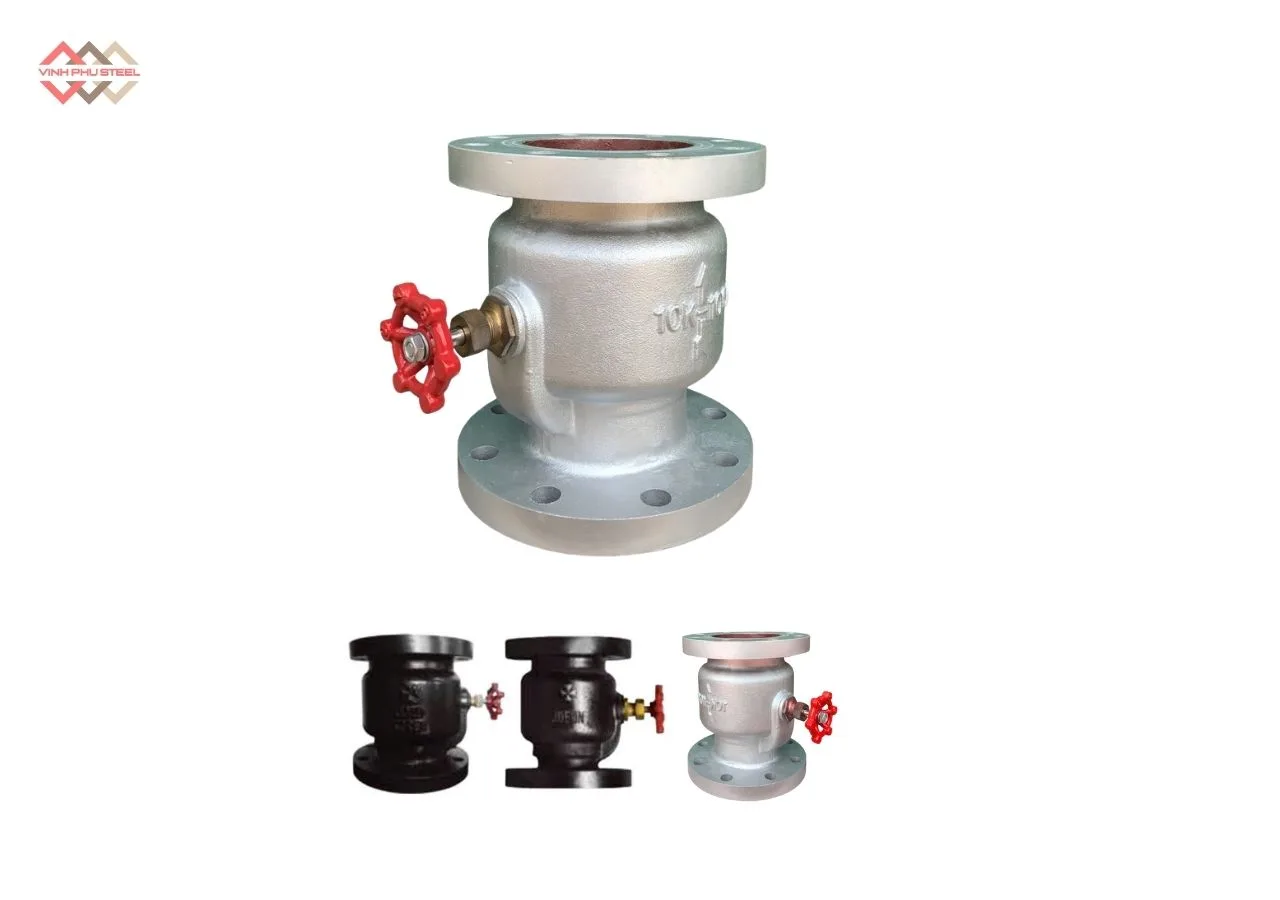

Van Một Chiều Kiểu Nâng Joeun Korea

Van một chiều kiểu nâng (Lift Check Valve) là một loại van dùng để chỉ cho dòng chảy đi theo một hướng và ngăn dòng chảy ngược trong hệ thống ống nước, hơi, khí hoặc dầu. Điểm đặc trưng của loại van này là cánh van được nâng lên khi dòng chảy đi theo hướng đúng và hạ xuống để đóng khi dòng chảy ngược, nhờ đó ngăn hiện tượng chảy ngược có thể gây hư hỏng hệ thống.

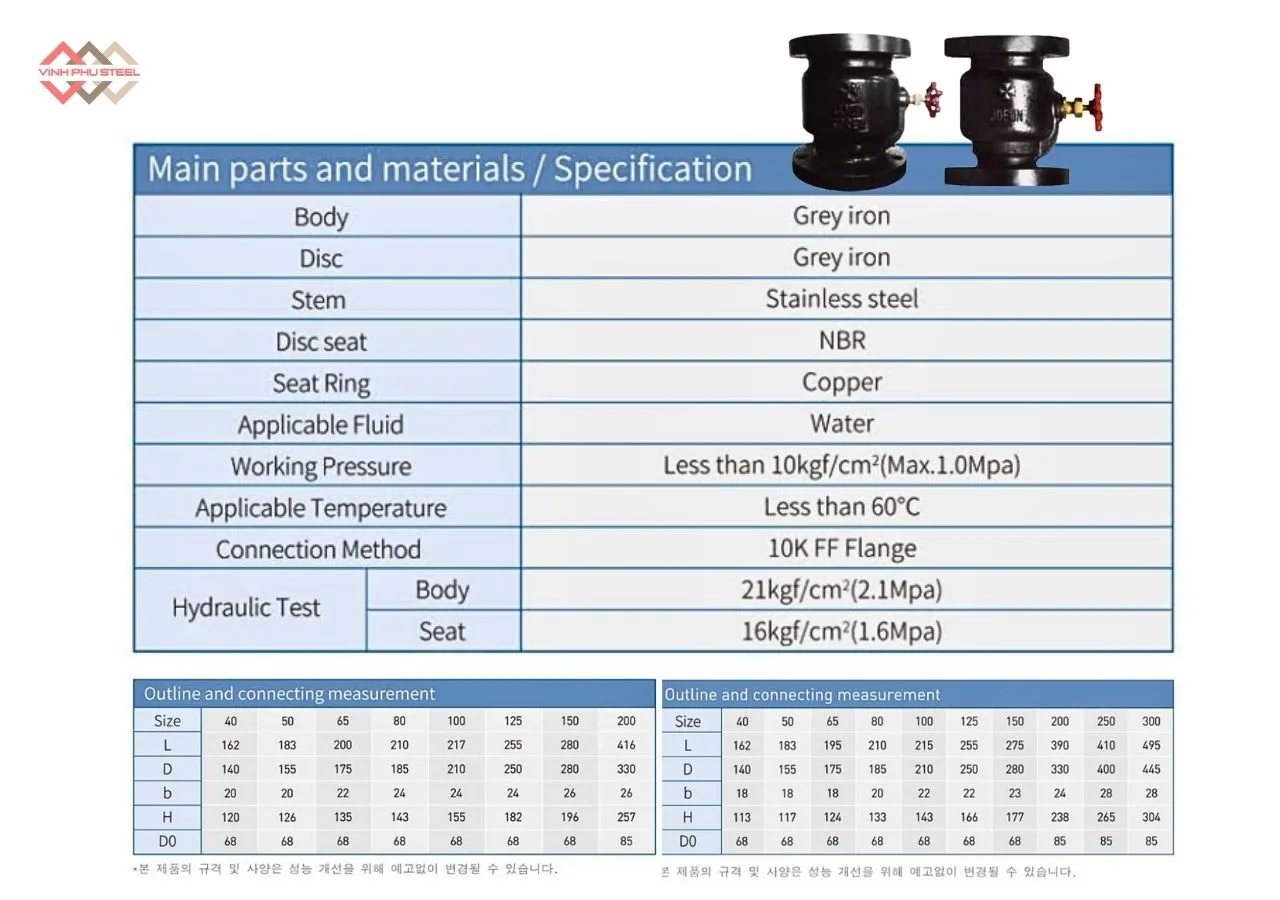

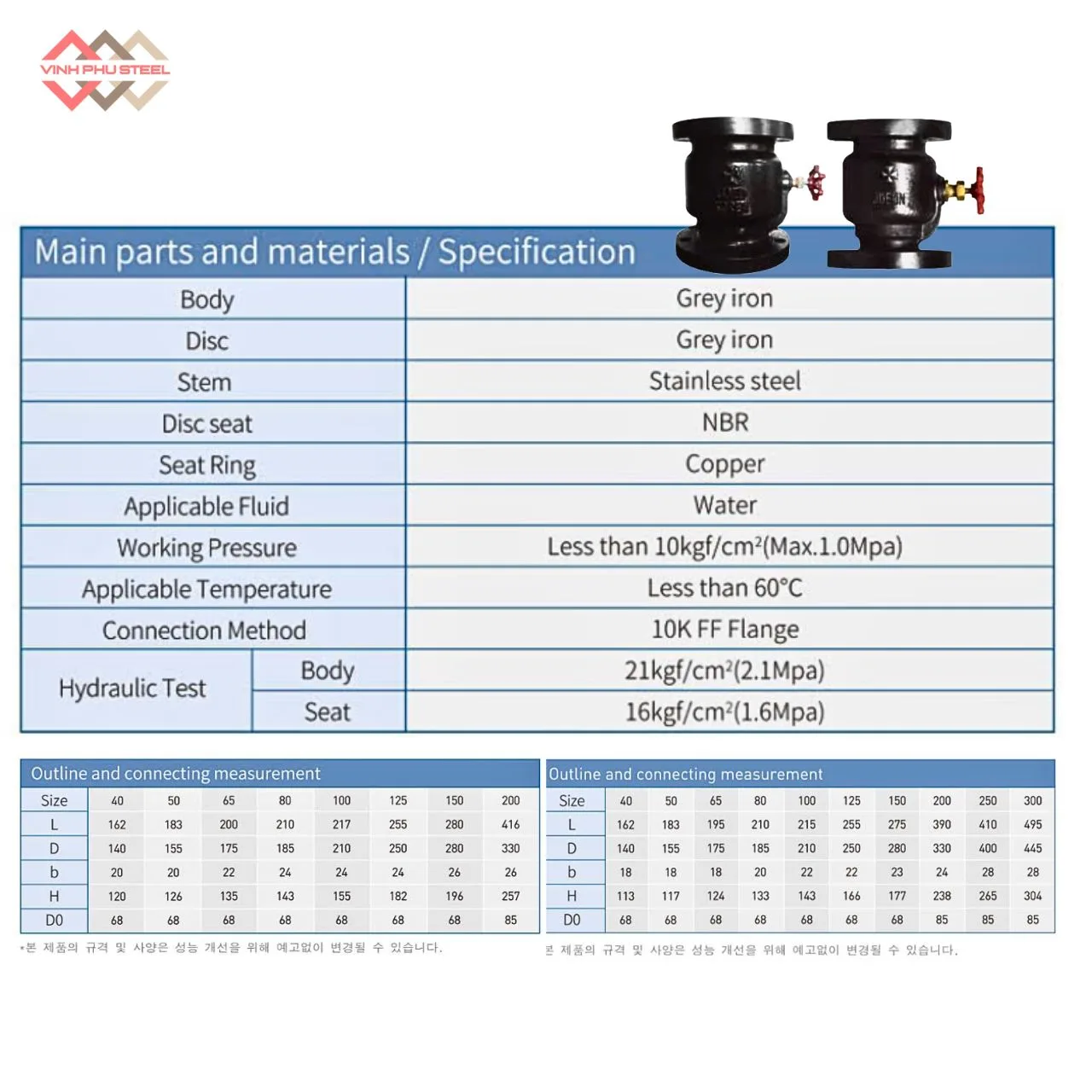

Thông số kỹ thuật của van 1 chiều Joeun Korea – Hàn Quốc

Thông số kỹ thuật chính bao gồm:

• Kiểu van: Van một chiều kiểu nâng (Lift Check Valve)
• Thương hiệu: Joeun Korea
• Vật liệu thân van: Gang đúc (Cast Iron)
• Kết nối: Mặt bích (Flanged)
• Áp lực làm việc: 10K (tương đương 10 kg/cm² hoặc 1 MPa)
• Nhiệt độ làm việc: Dưới 60°C
• Tiêu chuẩn mặt bích: JIS 10K ( ANSI)
• Cánh van: Gang, thiết kế nâng
• Đệm kín: NBR
• Dải kích thước: DN40 – DN200
• Ứng dụng: Hệ thống nước, hơi, dầu, khí nén công nghiệp
• Xuất xứ: Hàn Quốc
• Nhà phân phối: Thép Vinh Phú

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem trang số 02).

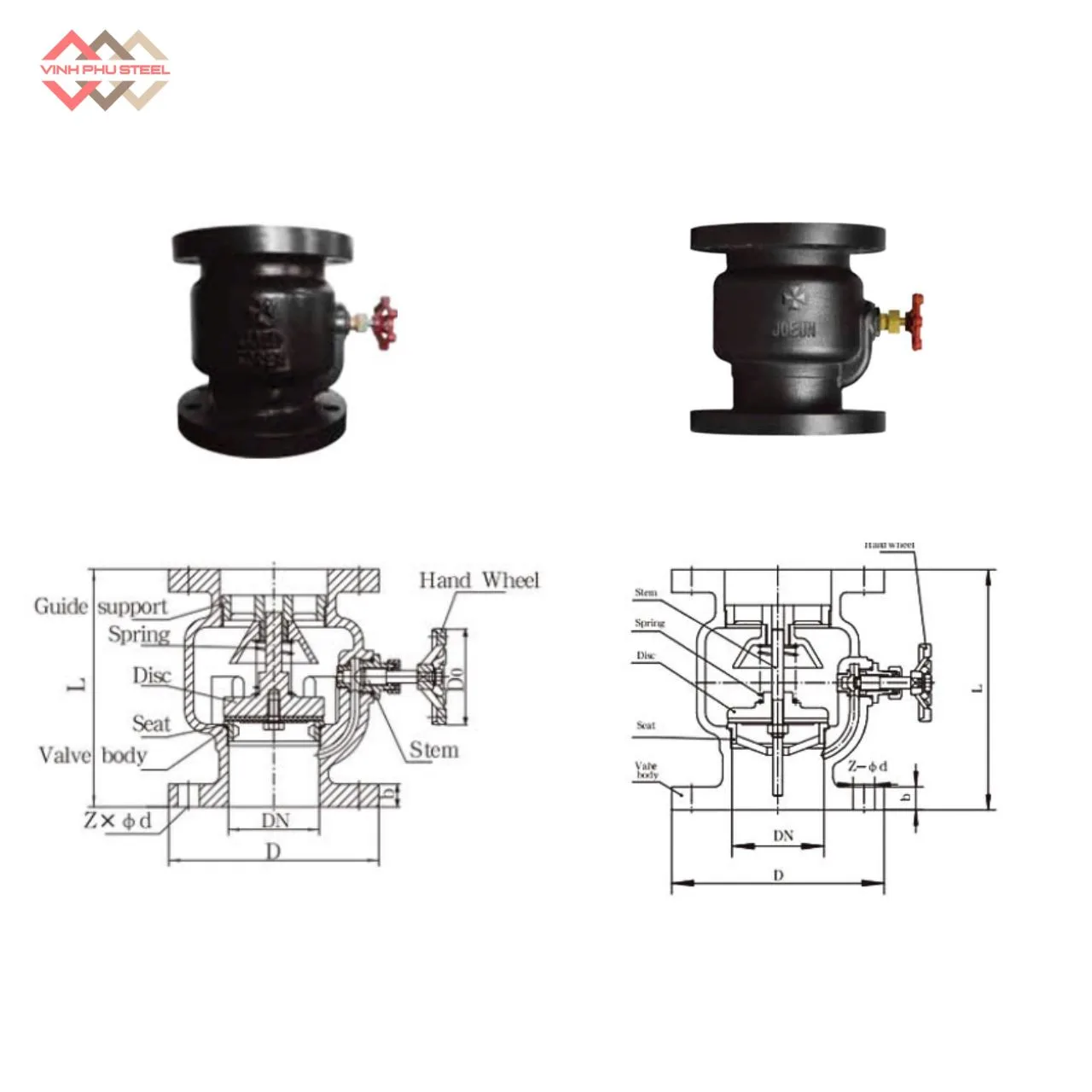

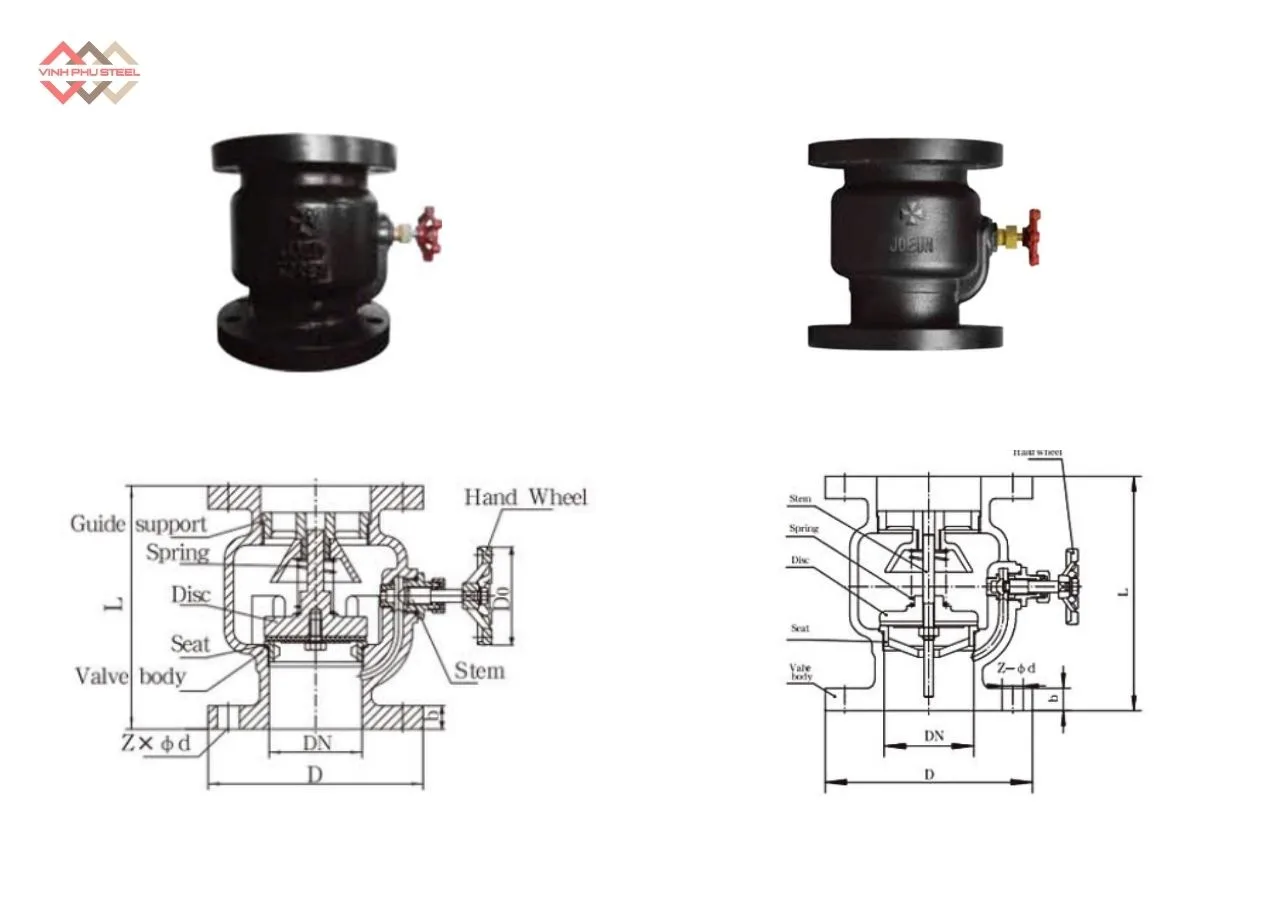

Cấu Tạo Van Một Chiều Kiểu Nâng Joeun Korea

Van một chiều kiểu nâng gang được thiết kế chắc chắn, chống rò rỉ và đảm bảo dòng chảy một chiều ổn định. Cấu tạo thông minh giúp van hoạt động bền bỉ, dễ lắp đặt và phù hợp cho nhiều hệ thống công nghiệp.

• Thân van (Body): Gang đúc chắc chắn, chịu áp lực 10K, bảo vệ toàn bộ cơ cấu bên trong van.
• Cánh van (Disc/Plug): Kiểu nâng, bằng gang, cho phép dòng chảy đi qua và tự động đóng khi dòng chảy ngược.
• Đệm kín (Seat): NBR, đảm bảo van đóng kín tuyệt đối, không rò rỉ.
• Trục van (Stem): Làm từ inox, kết nối cánh van với cơ cấu bên ngoài, truyền lực để mở hoặc đóng van.
• Mặt bích (Flange): Tiêu chuẩn JIS 10K, kết nối chắc chắn với đường ống, dễ lắp đặt.

Nguyên Lý Hoạt Động Van Một Chiều Kiểu Nâng Joeun Korea

Van một chiều kiểu nâng hoạt động dựa trên nguyên tắc dòng chảy đi theo một hướng và ngăn chặn dòng chảy ngược, bảo vệ hệ thống đường ống và các thiết bị công nghiệp.

• Khi dòng chảy thuận đi qua van, áp lực của chất lỏng hoặc khí đẩy cánh van (Disc/Plug) nâng lên, mở van cho phép dòng chảy qua dễ dàng.
• Khi dòng chảy ngược xảy ra, áp lực đẩy ngược làm cánh van hạ xuống đóng kín, ngăn chất lỏng hoặc khí quay ngược vào hệ thống.
• Trục van (Stem) và đệm kín (Seat) đảm bảo cánh van di chuyển trơn tru, đóng mở chính xác và không rò rỉ.
• Thiết kế kiểu nâng giúp giảm lực cản dòng chảy, đảm bảo hệ thống hoạt động ổn định, tăng tuổi thọ van và đường ống.

Ưu Điểm Van Một Chiều Kiểu Nâng Joeun Korea

Van một chiều kiểu nâng gang Joeun Korea sở hữu nhiều ưu điểm nổi bật, giúp tối ưu hiệu quả vận hành cho hệ thống công nghiệp:

1. Ngăn dòng ngược hiệu quả:

   • Cánh van nâng tự động đóng khi dòng chảy ngược, bảo vệ máy bơm, đường ống và các thiết bị khác khỏi hiện tượng chảy ngược.
   • Giảm thiểu rủi ro hư hỏng thiết bị và tăng tuổi thọ hệ thống.

2. Lắp đặt và bảo dưỡng dễ dàng:

   • Thiết kế mặt bích tiêu chuẩn JIS 10K giúp kết nối nhanh chóng với đường ống.
   • Cấu tạo đơn giản, dễ tháo rời, thuận tiện cho bảo trì và kiểm tra định kỳ.

3. Chịu áp lực ổn định, độ bền cao:

   • Thân van gang đúc chắc chắn, cánh van bằng gang, trục inox bền bỉ, chịu được áp lực 10K.
   • Hoạt động ổn định trong nhiều điều kiện môi trường công nghiệp.

4. Hiệu suất dòng chảy tối ưu:

   • Thiết kế kiểu nâng giảm lực cản dòng chảy, giúp chất lỏng đi qua mượt mà, tiết kiệm năng lượng và giảm áp lực lên hệ thống.

Ứng Dụng Thực Tế Van Một Chiều Kiểu Nâng Joeun Korea

Van một chiều kiểu nâng gang được thiết kế để hoạt động bền bỉ trong nhiều môi trường công nghiệp và dân dụng, đặc biệt phù hợp với các hệ thống yêu cầu kiểm soát dòng chảy một chiều và bảo vệ thiết bị.

1. Hệ thống nước và xử lý nước

• Sử dụng trong các hệ thống cấp nước sinh hoạt và nước sạch công nghiệp.
• Bảo vệ máy bơm và đường ống khỏi dòng chảy ngược gây hư hỏng.
• Áp dụng trong nhà máy xử lý nước thải để ngăn dòng chảy trở lại, đảm bảo hệ thống vận hành ổn định.

2. Hệ thống hơi và nồi hơi công nghiệp

• Sử dụng trong đường ống hơi nóng và hơi nước tại các nhà máy, lò hơi và khu công nghiệp.
• Ngăn dòng ngược giúp bảo vệ van, bơm và các thiết bị khác trong hệ thống hơi.
• Giúp duy trì áp suất ổn định, tránh sự cố rò rỉ hoặc hỏng hóc thiết bị.

3. Hệ thống dầu và khí nén

• Áp dụng trong đường ống dẫn dầu, nhiên liệu và chất lỏng công nghiệp.
• Trong hệ thống khí nén, van giữ dòng khí chỉ đi theo một hướng, đảm bảo hoạt động ổn định và an toàn.
• Bảo vệ máy nén và thiết bị đường ống khỏi dòng ngược có thể gây tổn hại hoặc giảm hiệu suất.

4. Hệ thống công nghiệp và nhà máy sản xuất

• Thích hợp cho các nhà máy chế biến, sản xuất, hóa chất và thực phẩm.
• Van giúp duy trì dòng chảy ổn định, tăng hiệu quả sản xuất và bảo vệ thiết bị.
• Sử dụng trong hệ thống bơm tuần hoàn, bình áp, bồn chứa và đường ống vận chuyển chất lỏng.

5. Hệ thống tòa nhà và HVAC

• Áp dụng trong hệ thống điều hòa, bơm nước nóng/lạnh, HVAC cho tòa nhà cao tầng, khách sạn, trung tâm thương mại.
• Ngăn dòng chảy ngược trong hệ thống ống nước, bảo vệ bơm và các thiết bị HVAC.
• Giúp hệ thống vận hành êm ái, tiết kiệm năng lượng và giảm thiểu sự cố.

Hướng Dẫn Lắp Đặt Van Một Chiều Kiểu Nâng Joeun Korea

Lắp đặt đúng cách giúp Van một chiều kiểu nâng hoạt động ổn định, chống rò rỉ và ngăn dòng chảy ngược hiệu quả. Việc chuẩn bị đầy đủ dụng cụ và tuân thủ quy trình sẽ đảm bảo hệ thống vận hành an toàn và bền bỉ.

1. Chuẩn bị dụng cụ

• Cờ lê, mỏ lết hoặc bộ tua vít phù hợp với bulong mặt bích.
• Gioăng cao su, đệm kín (nếu cần thay mới).
• Búa cao su (nếu cần điều chỉnh nhẹ vị trí van).
• Thước đo hoặc thước dây để kiểm tra khoảng cách và vị trí lắp.
• Găng tay bảo hộ, kính bảo hộ để đảm bảo an toàn khi lắp đặt.
• Dầu bôi trơn hoặc mỡ chuyên dụng (dành cho trục van inox nếu cần).

2. Hướng dẫn lắp đặt chi tiết

Dưới đây là 5 bước tiêu chuẩn để lắp đặt thiết bị đúng kỹ thuật, đảm bảo an toàn và bền bỉ.

1. Kiểm tra van trước khi lắp đặt:

   • Đảm bảo van không bị móp, vỡ, cánh van di chuyển mượt mà.
   • Kiểm tra đệm kín (Seat) và trục van (Stem) không bị kẹt.

2. Xác định hướng dòng chảy:

   • Trên thân van có mũi tên chỉ hướng dòng chảy, phải trùng với hướng dòng chảy của hệ thống.
   • Lắp sai hướng dòng chảy sẽ khiến van không hoạt động, dễ hư hỏng và rò rỉ.

3. Vị trí lắp đặt:

   • Chọn vị trí thẳng, có không gian để bảo dưỡng.
   • Tránh lắp van ngay sau bơm hút trực tiếp hoặc gần các khúc uốn gấp.

4. Lắp đặt mặt bích:

   • Đặt gioăng cao su giữa van và mặt bích đường ống để đảm bảo kín.
   • Xiết bulong đều tay theo hình chéo để tránh lệch hoặc biến dạng thân van.
   • Không xiết quá mạnh, tránh làm nứt gang thân van.

5. Kiểm tra sau lắp đặt:

   • Mở hệ thống từ từ, kiểm tra van hoạt động đúng: cánh van nâng lên khi dòng chảy thuận, đóng khi dòng ngược.
   • Kiểm tra rò rỉ xung quanh mặt bích.

Quy Trình Bảo Dưỡng Van Một Chiều Kiểu Nâng Joeun Korea

Bảo dưỡng định kỳ giúp van hoạt động trơn tru, ngăn dòng chảy ngược hiệu quả và kéo dài tuổi thọ thiết bị.

1. Kiểm tra định kỳ

• Kiểm tra cánh van (Disc/Plug): đảm bảo nâng/hạ trơn tru, không kẹt.
• Kiểm tra đệm kín (Seat): van đóng kín, không rò rỉ.
• Kiểm tra trục van (Stem): không gỉ, cong hoặc kẹt.
• Kiểm tra thân van và mặt bích: không nứt, mòn hoặc biến dạng.

2. Vệ sinh van

• Tháo van nếu cần, làm sạch bụi bẩn, cặn bám và mảnh vụn.
• Lau sạch cánh van, trục van và mặt bích.
• Kiểm tra gioăng cao su, thay mới nếu hỏng hoặc mòn.

3. Bôi trơn cơ cấu chuyển động

• Bôi trơn trục van (Stem) bằng dầu/mỡ chuyên dụng.
• Đảm bảo cánh van mở/đóng dễ dàng, không cọ sát quá mức.

4. Kiểm tra áp lực và thử hoạt động

• Mở hệ thống từ từ, kiểm tra van mở khi dòng thuận và đóng khi dòng ngược.
• Kiểm tra mặt bích, đảm bảo không rò rỉ.

5. Ghi chú bảo dưỡng

• Lưu thời gian bảo dưỡng, tình trạng van và bộ phận thay thế.
• Lên lịch bảo dưỡng định kỳ 6–12 tháng/lần, tùy môi trường làm việc.

Vấn Đề Thường Gặp & Biện Pháp Van Một Chiều Kiểu Nâng

Valve một chiều kiểu nâng Joeun Korea, dù bền bỉ và hiệu quả, vẫn có thể gặp một số vấn đề trong quá trình vận hành. Việc nhận biết sớm và áp dụng các biện pháp khắc phục sẽ giúp van hoạt động ổn định, ngăn dòng ngược hiệu quả và kéo dài tuổi thọ hệ thống.

1. Van bị rò rỉ tại mặt bích

• Nguyên nhân: Bulong xiết không đều, gioăng cao su hỏng hoặc lắp van sai hướng dòng chảy.
• Biện pháp: Xiết bulong đều theo hình chéo, thay gioăng mới nếu cần, đảm bảo lắp van theo đúng hướng dòng chảy.

2. Cánh van kẹt hoặc di chuyển không trơn tru

• Nguyên nhân: Cặn bẩn, mảng bám, trục van gỉ hoặc lắp đặt lệch.
• Biện pháp: Tháo van, vệ sinh cánh van và trục, bôi trơn trục inox, lắp lại đúng vị trí.

3. Van không đóng kín khi dòng chảy ngược

• Nguyên nhân: Đệm kín (Seat) mòn, cánh van biến dạng hoặc lò xo (nếu có) bị hỏng.
• Biện pháp: Thay đệm kín mới, kiểm tra cánh van, thay lò xo nếu cần.

4. Rò rỉ hoặc hư hỏng thân van

• Nguyên nhân: Va đập cơ học, áp lực vượt mức thiết kế hoặc vật liệu thân van bị ăn mòn.
• Biện pháp: Kiểm tra áp lực hệ thống, thay van mới nếu thân van nứt, lựa chọn vật liệu phù hợp với môi trường làm việc.

5. Dòng chảy yếu hoặc bị cản trở

• Nguyên nhân: Cặn bẩn trong van, lắp đặt ngay sau bơm hút trực tiếp hoặc gần khúc uốn.
• Biện pháp: Vệ sinh đường ống và van, đảm bảo khoảng thẳng trước van theo hướng lắp chuẩn.
