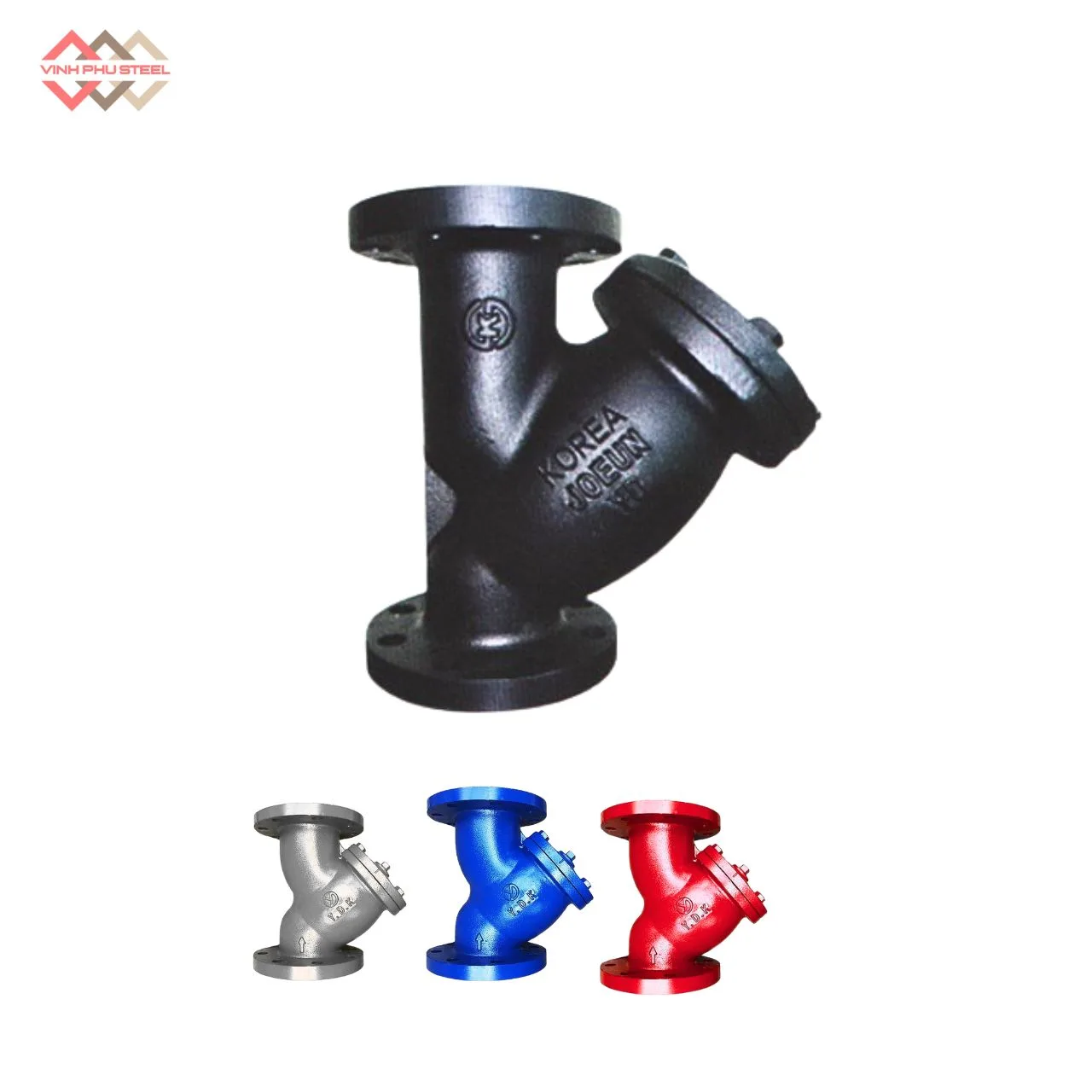

Van Lọc Y Gang Joeun Korea – Cast Iron Y Type Strainer

Mô tả

Trong các hệ thống đường ống, việc loại bỏ cặn bẩn và tạp chất là yếu tố then chốt để đảm bảo dòng chảy ổn định và kéo dài tuổi thọ thiết bị. Van Lọc Y Gang Joeun Korea (Cast Iron Y Type Strainer) được thiết kế chuyên dụng để thực hiện nhiệm vụ đó, giúp lọc sạch rác, gỉ sét, cặn kim loại trong đường ống nước, hơi, dầu hay khí nén.

Sản phẩm mang thương hiệu Joeun Korea nổi tiếng về độ bền, khả năng chịu áp suất và hiệu quả lọc tối ưu, là lựa chọn lý tưởng cho các hệ thống công nghiệp hiện đại.

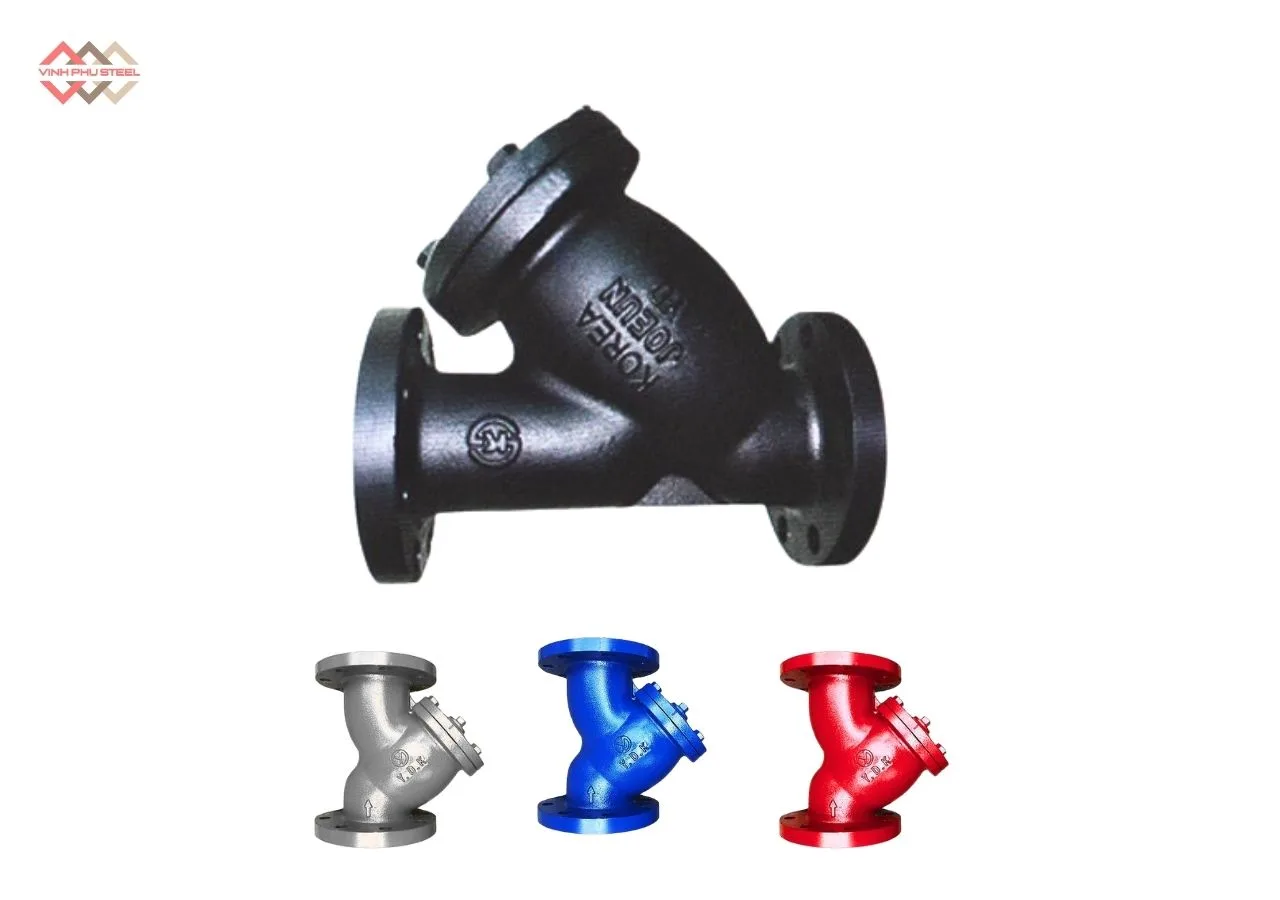

Van Lọc Y Gang Joeun Korea – Cast Iron Y Type Strainer

Van Lọc Y Gang (Cast Iron Y Strainer) là thiết bị lọc tạp chất trong hệ thống đường ống, có thân van làm bằng gang đúc và hình dạng chữ Y đặc trưng. Van được lắp đặt trước các thiết bị quan trọng như bơm, van điều khiển, đồng hồ áp suất, bẫy hơi… nhằm giữ lại cặn bẩn, rỉ sét, hạt kim loại trong chất lỏng hoặc hơi, giúp bảo vệ hệ thống và duy trì dòng chảy ổn định.

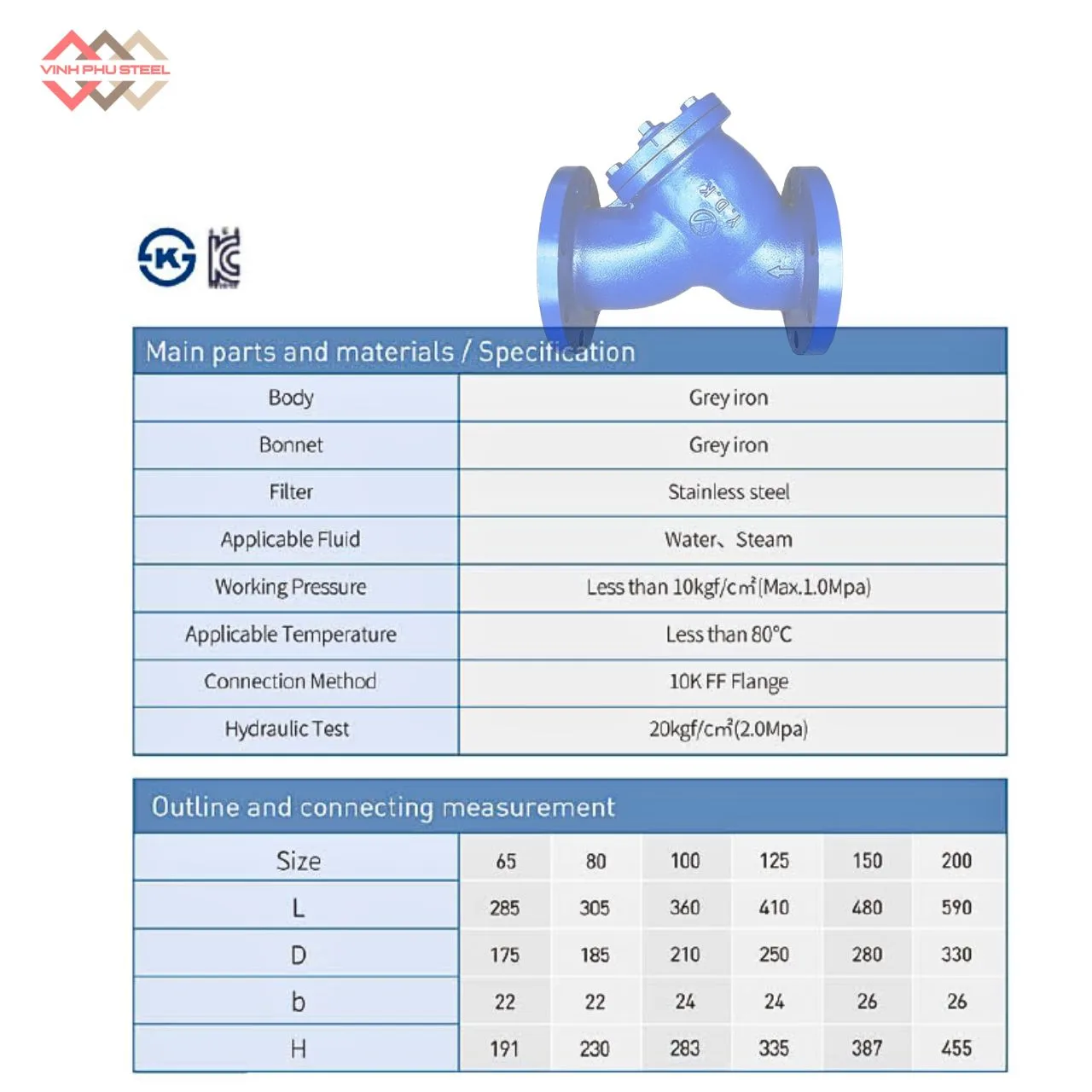

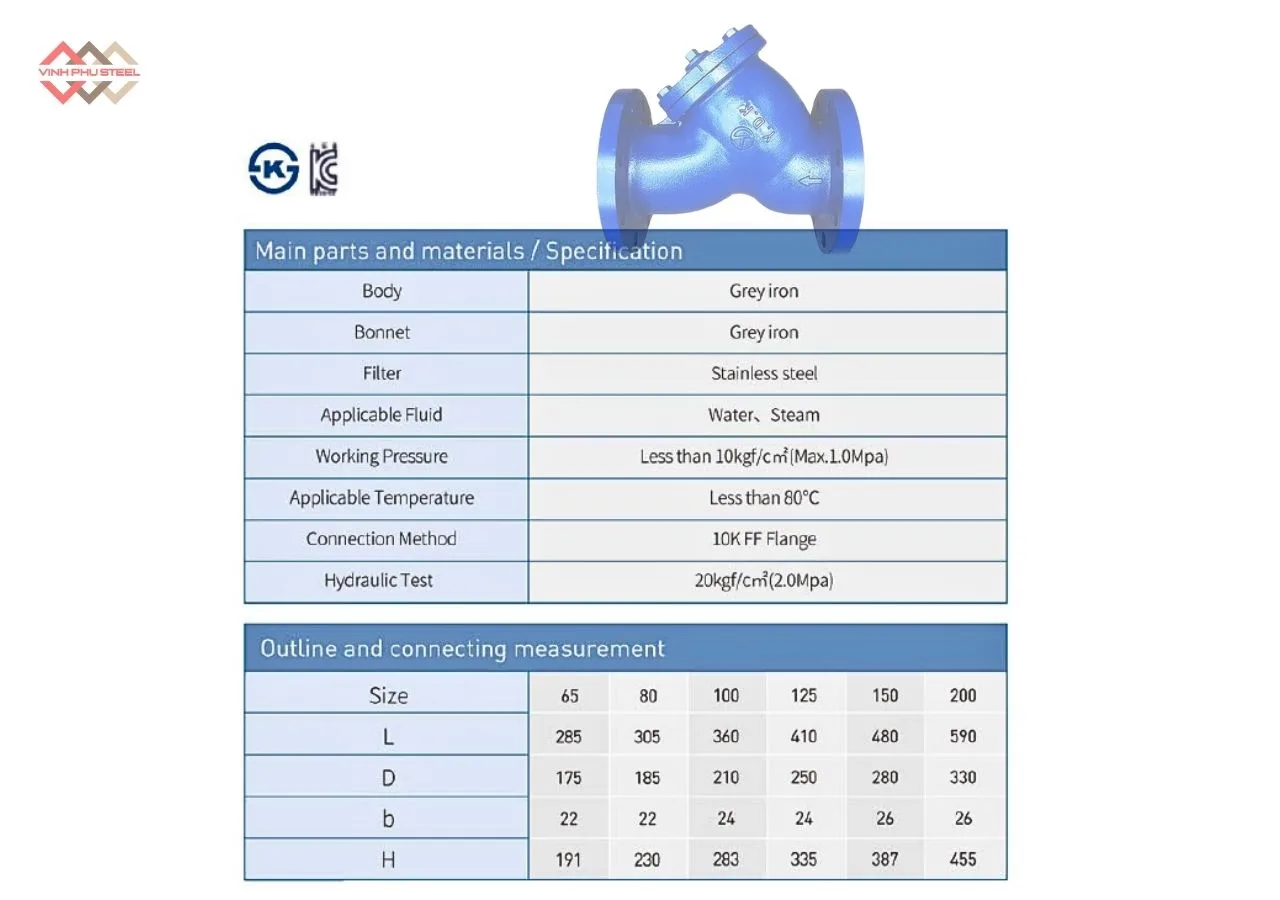

Thông Số Kỹ Thuật Van Lọc Y Gang Joeun Korea

Thông số kỹ thuật chính của sản phẩm bao gồm:

• Tên sản phẩm: Van Lọc Y Gang Joeun Korea – Cast Iron Y Type Strainer
• Thương hiệu: Joeun Korea
• Xuất xứ: Hàn Quốc
• Kiểu dáng: Van lọc hình chữ Y, giúp giảm tổn thất áp lực và dễ vệ sinh
• Vật liệu thân van (Body): Gang đúc (Cast Iron)
• Vật liệu lưới lọc (Screen): Inox, thép không rỉ
• Kết nối: Mặt bích (Flanged)
• Tiêu chuẩn mặt bích: JIS 10K
• Áp lực làm việc: 10K (≈ 10 bar)
• Nhiệt độ làm việc: Dưới 80°C
• Môi chất sử dụng: Nước, hơi nước
• Kích thước (Size): DN65 – DN200
• Màu sơn bảo vệ: Màu đen, xanh epoxy
• Nhà phân phối: Thép Vinh Phú.

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 03).

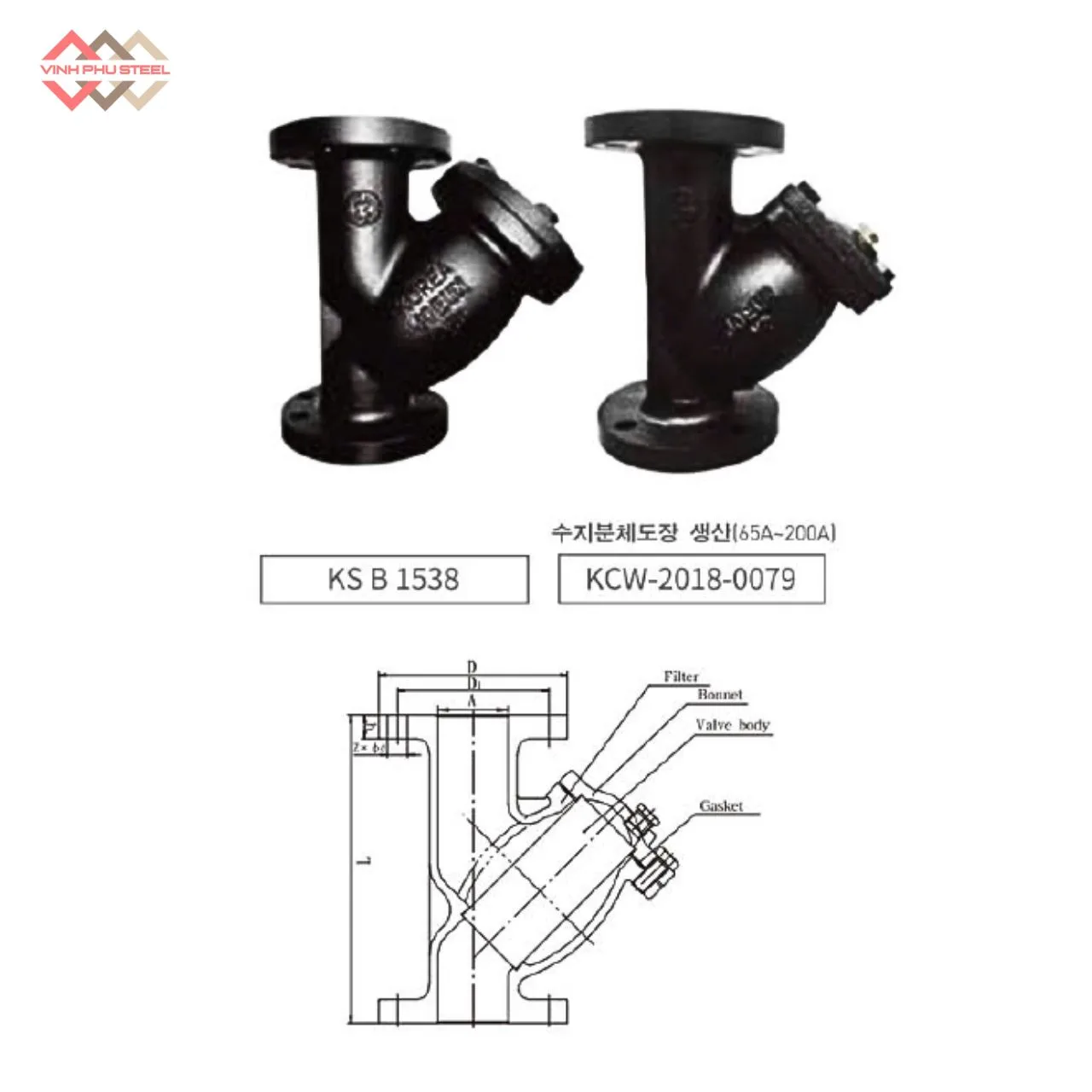

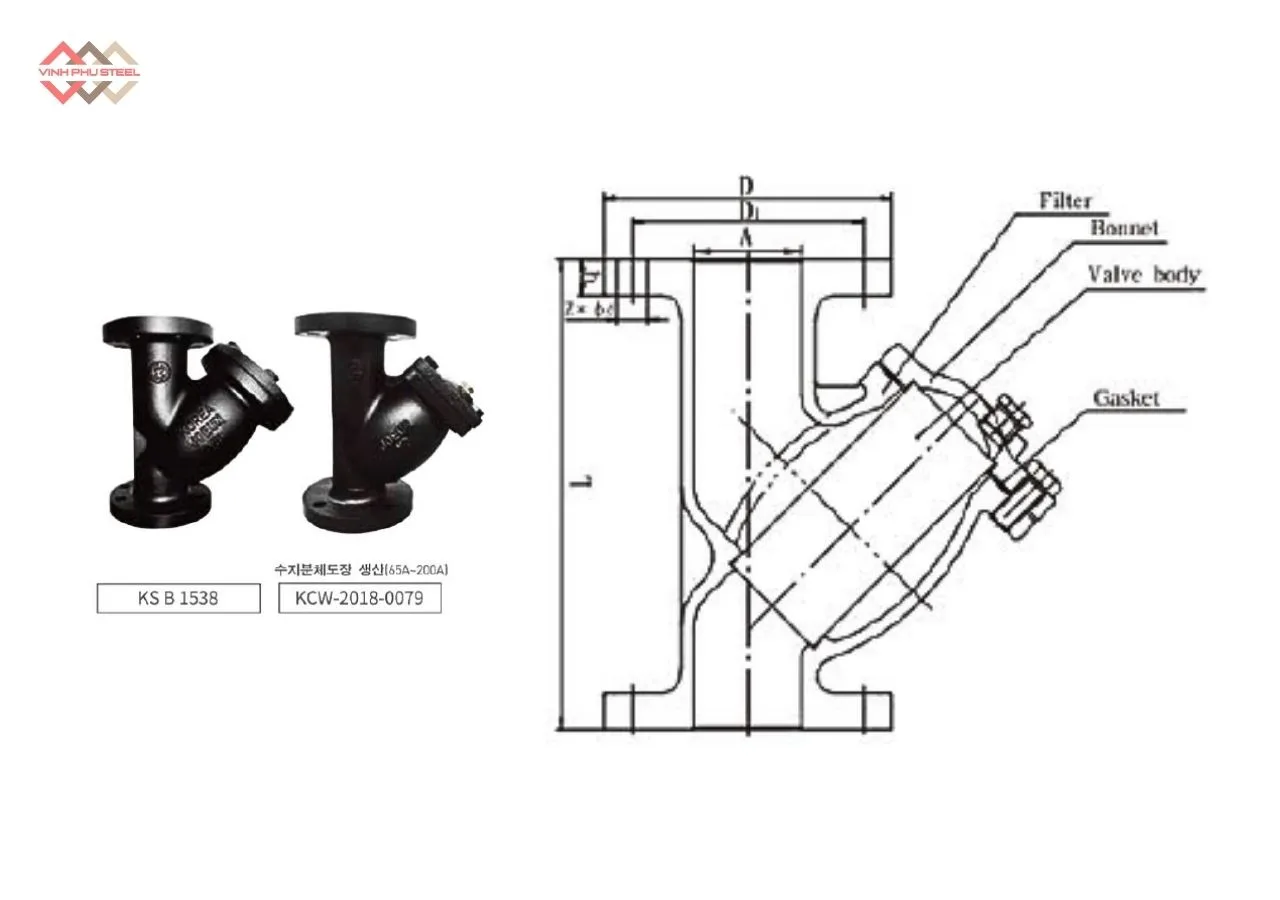

Cấu Tạo Van Lọc Y Gang Joeun Korea – Cast Iron Y Type Strainer

Van Lọc Y Gang Joeun được thiết kế với cấu trúc chắc chắn, hình dạng chữ Y đặc trưng, giúp giảm tổn thất áp lực và mang lại hiệu quả lọc cao. Cấu tạo van đơn giản nhưng đảm bảo độ bền, dễ lắp đặt và thuận tiện trong quá trình bảo dưỡng.

1. Thân van (Body):

Thân van được làm bằng gang đúc (Cast Iron), có khả năng chịu nhiệt và chịu áp lực tốt. Bề mặt ngoài phủ sơn epoxy chống gỉ giúp bảo vệ van trong môi trường ẩm hoặc có hơi nước. Thiết kế thân chữ Y tối ưu hướng dòng chảy và giảm áp lực cản.

2. Lưới lọc (Screen / Mesh):

Lưới lọc làm từ inox 304 hoặc inox 316, có khả năng chống ăn mòn, chịu được môi trường nhiệt độ cao. Bộ phận này giúp giữ lại cặn bẩn, rỉ sét, tạp chất trong dòng chảy, đảm bảo chất lượng môi chất đi qua. Lưới lọc có thể tháo rời dễ dàng để vệ sinh định kỳ.

3. Nắp xả (Drain Cap / Cover):

Nắp xả được bố trí ở nhánh nghiêng của thân van, cho phép vệ sinh và xả cặn nhanh chóng mà không cần tháo toàn bộ van ra khỏi đường ống. Phần nắp được trang bị gioăng NBR hoặc PTFE để đảm bảo độ kín và tránh rò rỉ.

4. Bu-lông và đai ốc (Bolts & Nuts):

Bộ phận liên kết giữa thân van và nắp xả, được làm từ thép mạ kẽm hoặc inox, giúp siết chặt, đảm bảo độ kín và an toàn khi vận hành.

5. Mặt bích (Flange):

Van được thiết kế kết nối dạng mặt bích theo tiêu chuẩn JIS 10K, PN16 hoặc ANSI 150, dễ dàng lắp đặt vào hệ thống đường ống. Phần mặt bích giúp van cố định vững chắc, chịu được áp lực và rung động khi làm việc.

Ưu Điểm Của Van Lọc Y Gang Joeun Korea – Cast Iron Y Type Strainer

Van Lọc Y Gang Joeun được đánh giá cao nhờ thiết kế chắc chắn, khả năng lọc hiệu quả và độ bền vượt trội. Dưới đây là những ưu điểm nổi bật giúp sản phẩm trở thành lựa chọn tin cậy trong các hệ thống đường ống công nghiệp và dân dụng.

1. Hiệu quả lọc cao, bảo vệ thiết bị hệ thống

Lưới lọc inox chất lượng cao giúp loại bỏ tạp chất, cặn bẩn và rỉ sét trong dòng chảy. Nhờ đó, van lọc Y giúp bảo vệ máy bơm, van điều khiển, đồng hồ đo và các thiết bị khác khỏi hư hỏng do cặn bẩn gây ra.

2. Thiết kế hình chữ Y tối ưu dòng chảy

Cấu trúc thân chữ Y giảm tổn thất áp suất, giúp dòng lưu chất di chuyển dễ dàng và ổn định. Thiết kế này đồng thời giúp lưới lọc hoạt động hiệu quả mà không làm giảm đáng kể lưu lượng dòng chảy.

3. Dễ tháo lắp, vệ sinh và bảo trì

Nắp xả được thiết kế tiện lợi, cho phép tháo lưới lọc ra vệ sinh mà không cần tháo toàn bộ van khỏi đường ống. Điều này giúp tiết kiệm thời gian bảo dưỡng và giảm chi phí vận hành.

4. Độ bền cao, chịu áp và chịu nhiệt tốt

Thân van bằng gang đúc (Cast Iron) có khả năng chịu được áp suất và nhiệt độ cao, phù hợp với nhiều môi trường làm việc như nước, hơi nóng, khí nén hoặc dầu. Bề mặt phủ sơn epoxy giúp chống ăn mòn, kéo dài tuổi thọ sản phẩm.

5. Đa dạng tiêu chuẩn kết nối và kích thước

Van lọc Y gang Joeun Korea có nhiều kích thước từ DN15 đến DN300, phù hợp với tiêu chuẩn mặt bích JIS, PN, hoặc ANSI. Điều này giúp van dễ dàng lắp đặt với hầu hết các hệ thống ống công nghiệp.

6. Giá thành hợp lý, chất lượng ổn định

So với các dòng van lọc bằng thép hoặc inox, van lọc Y gang có chi phí thấp hơn nhưng vẫn đảm bảo độ bền, hiệu quả lọc và khả năng hoạt động ổn định trong thời gian dài.

7. Xuất xứ rõ ràng, phân phối chính hãng

Sản phẩm được nhập khẩu chính hãng từ Joeun Korea – thương hiệu nổi tiếng của Hàn Quốc, đảm bảo nguồn gốc và chất lượng. Thép Vinh Phú là đơn vị phân phối chính thức tại Việt Nam, cung cấp sản phẩm giá tốt, kèm đầy đủ chứng từ CO, CQ.

Ứng Dụng Của Van Lọc Y Gang Joeun Korea

Van Lọc Y Gang Joeun là thiết bị quan trọng trong hệ thống đường ống công nghiệp, giúp lọc sạch tạp chất và bảo vệ các thiết bị vận hành ổn định. Nhờ cấu tạo chắc chắn và khả năng chịu áp tốt, van lọc Y gang được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau.

1. Hệ thống cấp thoát nước và xử lý nước sạch

Van lọc Y gang được lắp đặt tại đầu vào của đường ống, trước máy bơm hoặc van điều khiển để ngăn chặn rác, cặn, và tạp chất. Sản phẩm giúp duy trì lưu lượng nước ổn định, tăng tuổi thọ thiết bị trong các hệ thống nước sinh hoạt, nhà máy xử lý nước và công trình cấp nước đô thị.

2. Hệ thống hơi nóng (Steam System)

Với khả năng chịu nhiệt tốt, van lọc Y gang Joeun Korea hoạt động hiệu quả trong hệ thống hơi công nghiệp. Thiết bị giúp lọc bỏ cáu cặn, chống tắc nghẽn đường ống và bảo vệ van hơi, bẫy hơi, nồi hơi (boiler) khỏi hư hại do tạp chất gây ra.

3. Ứng dụng trong hệ thống HVAC và điều hòa trung tâm

Trong các tòa nhà, trung tâm thương mại hoặc nhà máy, van lọc Y gang được lắp đặt ở đầu vào của chiller, bơm nước lạnh, đường ống giải nhiệt để đảm bảo lưu chất luôn sạch, tránh lắng cặn trong thiết bị trao đổi nhiệt.

4. Hệ thống dầu, khí nén và nhiên liệu

Van lọc Y gang được sử dụng trong đường ống dầu, khí nén, hóa chất nhẹ nhằm loại bỏ tạp chất rắn, bảo vệ van bi, van cầu, đồng hồ áp suất và các thiết bị đo lường khác. Lưới lọc inox giúp chống ăn mòn, duy trì độ sạch của dòng chảy.

5. Ngành công nghiệp chế biến thực phẩm, dược phẩm và hóa chất

Trong môi trường yêu cầu độ sạch cao, van lọc Y gang Joeun Korea đóng vai trò quan trọng trong việc loại bỏ cặn bẩn và đảm bảo chất lượng dòng lưu chất. Van giúp bảo vệ thiết bị, duy trì hiệu suất và đảm bảo an toàn vệ sinh trong sản xuất.

6. Ứng dụng trong hệ thống phòng cháy chữa cháy (PCCC)

Van lọc Y được lắp trước các van PCCC, máy bơm chữa cháy và đường ống cấp nước cứu hỏa, giúp lọc rác, cát, hoặc gỉ sét, đảm bảo nguồn nước thông suốt và an toàn khi có sự cố.

Hướng Dẫn Lắp Đặt Van Lọc Y Gang Joeun Korea

Để Van lọc Y gang Joeun Korea hoạt động hiệu quả, đảm bảo độ kín, độ bền và khả năng lọc tối ưu, quá trình lắp đặt cần tuân thủ đúng kỹ thuật. Dưới đây là hướng dẫn chi tiết từng bước cùng các dụng cụ cần chuẩn bị.

1. Chuẩn bị trước khi lắp đặt

Dụng cụ cần thiết:

• Bộ cờ lê, mỏ lết, cờ lê lực (torque wrench).
• Gioăng đệm (gasket) đúng kích cỡ.
• Bu lông, đai ốc và vòng đệm tiêu chuẩn JIS 10K.
• Dụng cụ vệ sinh đường ống (bàn chải, khí nén, giẻ lau sạch).
• Dầu bôi trơn ren (nếu cần).

Kiểm tra trước khi lắp:

• Đảm bảo đường ống sạch, không có bụi, gỉ sét hoặc vật cản.
• Kiểm tra mũi tên “FLOW” trên thân van để xác định hướng dòng chảy đúng.
• Kiểm tra gioăng, mặt bích và lưới lọc không bị nứt, móp hoặc hư hại.

2. Vị trí và hướng lắp đặt

• Lắp theo hướng dòng chảy: Mũi tên trên thân van phải trùng hướng với chiều dòng chảy của hệ thống.
• Hướng lắp đặt chuẩn:
  • Với hệ thống nước hoặc dầu, van nên lắp theo phương ngang, phần nắp lọc hướng xuống dưới để dễ xả cặn.
  • Với hệ thống hơi nóng (steam), nên đặt van ở vị trí thấp của đường ống để thu hồi cặn bẩn hiệu quả.
• Khoảng cách bảo dưỡng: Chừa không gian đủ rộng dưới nắp lọc để tháo lưới ra vệ sinh khi cần.

3. Các bước lắp ráp chi tiết

• Bước 1: Làm sạch hai đầu mặt bích của đường ống và thân van.
• Bước 2: Đặt gioăng đúng vị trí giữa hai mặt bích, đảm bảo đồng tâm.
• Bước 3: Căn chỉnh van lọc Y sao cho mũi tên FLOW hướng đúng chiều dòng chảy.
• Bước 4: Siết chặt các bulông theo hình chéo đều (cross pattern) để phân bố áp
• lực đồng đều, tránh rò rỉ.
• Bước 5: Kiểm tra lại độ kín bằng cách cấp nước hoặc hơi nhẹ để thử áp suất.

4. Kiểm tra sau lắp đặt

• Mở nhẹ van để kiểm tra dòng chảy có ổn định không.
• Quan sát xem có hiện tượng rò rỉ tại mặt bích hoặc nắp lọc không.
• Sau khi vận hành 24 giờ, nên kiểm tra lại lực siết bulông và vệ sinh lưới lọc nếu có cặn bẩn ban đầu.

5. Lưu ý an toàn khi lắp đặt van lọc Y

• Không lắp ngược hướng dòng chảy, vì sẽ làm giảm hiệu quả lọc.
• Không lắp van ở vị trí quá gần co, cút, bơm hoặc van khác (nên cách ít nhất 10D đường kính ống).
• Không tháo nắp lọc khi hệ thống đang có áp hoặc nhiệt độ cao.
• Sử dụng thiết bị bảo hộ như găng tay, kính bảo hộ khi thao tác.

Quy Trình Bảo Dưỡng Van Lọc Y Gang Joeun Korea

Việc bảo dưỡng định kỳ là yếu tố quan trọng giúp Van lọc Y gang Joeun Korea hoạt động ổn định, duy trì hiệu quả lọc và kéo dài tuổi thọ cho toàn hệ thống đường ống.

Dưới đây là quy trình bảo dưỡng chi tiết, đúng kỹ thuật mà đội ngũ kỹ thuật và người vận hành nên thực hiện thường xuyên.

1. Chuẩn Bị Trước Khi Bảo Dưỡng

Trước khi bắt đầu, cần chuẩn bị các dụng cụ và điều kiện an toàn:

• Bộ cờ lê, mỏ lết, tua vít phù hợp kích thước nắp van.
• Bàn chải sắt mềm, giẻ lau, dung dịch vệ sinh công nghiệp.
• Gioăng mới (nếu cần thay thế).
• Găng tay, kính bảo hộ, và van khóa chính để ngắt dòng chảy.

Bước đầu tiên: Ngắt nguồn áp lực (nước, hơi, khí nén hoặc dầu) trước khi thao tác.
Đảm bảo hệ thống nguội hoàn toàn nếu van đang làm việc trong môi trường nhiệt độ cao.

2. Tháo Nắp Van & Lưới Lọc

• Dùng mỏ lết nới dần các bu lông cố định nắp van theo đường chéo để tránh cong vênh.
• Nhẹ nhàng tháo nắp van (Cap) và lấy lưới lọc (Screen/Strainer Mesh) ra ngoài.
• Kiểm tra lưới lọc có bị biến dạng, rỉ sét hoặc tắc nghẽn không.

3. Làm Sạch Lưới Lọc Và Thân Van

• Dùng bàn chải hoặc khí nén làm sạch cặn bẩn, rỉ sét, bùn hoặc tạp chất bám trên lưới.
• Nếu lưới bị tắc nặng, có thể ngâm trong dung dịch tẩy nhẹ hoặc dùng vòi nước áp lực cao.
• Lau khô toàn bộ lưới lọc trước khi lắp lại.
• Dùng giẻ sạch vệ sinh phần thân van, mặt bích và nắp van, đảm bảo không còn cặn dầu hoặc tạp chất.

4. Kiểm Tra & Thay Thế Gioăng

• Kiểm tra gioăng làm kín (Gasket) xem có bị mòn, nứt hoặc chai cứng không.
• Nếu có dấu hiệu hư hỏng, thay gioăng mới đúng kích thước và vật liệu NBR hoặc PTFE để đảm bảo kín khít.

5. Lắp Lại Van Lọc

• Đặt lưới lọc đúng vị trí, đảm bảo không bị lệch hoặc xoắn méo.
• Lắp lại nắp van, siết bu lông theo đường chéo để lực nén đều quanh vòng.
• Kiểm tra kỹ các khớp nối và gioăng trước khi đưa vào vận hành.

6. Kiểm Tra Sau Khi Bảo Dưỡng

• Mở nhẹ nguồn lưu chất để kiểm tra rò rỉ và đảm bảo van hoạt động bình thường.
• Theo dõi áp lực đầu vào và đầu ra; nếu áp lực giảm nhiều, cần kiểm tra lại lưới lọc hoặc hướng lắp đặt.
• Đánh dấu thời gian bảo dưỡng để lên kế hoạch vệ sinh định kỳ (thường 3–6 tháng/lần) tùy vào môi trường sử dụng.

7. Một Số Lưu Ý Khi Bảo Dưỡng Van Lọc Y Gang

• Không dùng hóa chất ăn mòn mạnh khi vệ sinh lưới inox.
• Không dùng vật cứng cạo lưới lọc, tránh làm hỏng bề mặt kim loại.
• Trong môi trường nhiều cặn, nên vệ sinh lưới lọc thường xuyên hơn (1–2 tháng/lần).
• Nếu van hoạt động trong hệ thống hơi nóng, cần xả áp hoàn toàn trước khi mở nắp van.

Vấn Đề Thường Gặp Và Biện Pháp Khắc Phục

Trong quá trình vận hành, Van Lọc Y Gang Joeun Korea có thể gặp một số sự cố kỹ thuật ảnh hưởng đến hiệu suất lọc và áp lực đường ống.

Dưới đây là các vấn đề thường gặp nhất cùng giải pháp khắc phục chi tiết, giúp hệ thống hoạt động ổn định và kéo dài tuổi thọ thiết bị.

1. Lưu lượng giảm hoặc áp suất đầu ra yếu

Nguyên nhân:

• Lưới lọc bị tắc nghẽn do cặn bẩn tích tụ lâu ngày.
• Hướng lắp đặt van sai chiều so với hướng dòng chảy.
• Đường ống trước hoặc sau van có dị vật gây cản trở.

Biện pháp khắc phục:

• Tháo nắp van và vệ sinh sạch lưới lọc inox định kỳ.
• Kiểm tra mũi tên chỉ hướng dòng chảy trên thân van, lắp lại đúng chiều.
• Súc rửa đường ống, loại bỏ cặn bẩn hoặc rỉ sét trước khi tái lắp.

2. Van bị rò rỉ tại mặt bích hoặc nắp van

Nguyên nhân:

• Gioăng cao su bị mòn, cứng hoặc lắp sai vị trí.
• Bu lông siết không đều hoặc lực siết quá mạnh làm vênh mặt bích.
• Mặt tiếp xúc bích bị bám cặn hoặc xước.

Biện pháp khắc phục:

• Thay gioăng mới đúng chủng loại (NBR, PTFE).
• Siết lại bu lông theo đường chéo, lực đều, tránh méo nắp.
• Làm sạch mặt bích, có thể đánh nhẵn nhẹ nếu bị trầy.

3. Van phát ra tiếng ồn hoặc rung khi hoạt động

Nguyên nhân:

• Dòng chảy có áp lực cao đi qua lưới lọc bị tắc một phần.
• Hệ thống không cố định chắc chắn, gây rung khi lưu chất chảy mạnh.
• Lắp đặt van lọc sai tư thế (ngược chiều hoặc hướng lên).

Biện pháp khắc phục:

• Vệ sinh hoặc thay mới lưới lọc nếu bị méo hoặc biến dạng.
• Gia cố giá đỡ đường ống, hạn chế rung lắc khi hoạt động.
• Đảm bảo van lắp đúng chiều và đúng hướng dòng chảy.

4. Lưới lọc bị thủng, gãy hoặc ăn mòn

Nguyên nhân:

• Dòng chảy có tạp chất cứng (đá, sỏi, kim loại).
• Áp suất vượt giới hạn cho phép (quá 10 bar đối với van gang 10K).
• Dùng sai loại vật liệu cho môi trường hóa chất mạnh hoặc nước biển.

Biện pháp khắc phục:

• Thay lưới lọc inox mới đúng kích thước và tiêu chuẩn của Joeun Korea.
• Kiểm soát áp suất hệ thống, lắp thêm van an toàn nếu cần.
• Với môi trường ăn mòn cao, nên dùng van lọc Y bằng thép hoặc inox thay thế.

5. Khó tháo nắp hoặc kẹt ren

Nguyên nhân:

• Lâu ngày không bảo dưỡng khiến ren bám cặn, rỉ sét.
• Siết bu lông quá chặt khi lắp ban đầu.

Biện pháp khắc phục:

• Dùng dầu bôi trơn hoặc dung dịch chống gỉ (WD-40) để làm mềm ren trước khi tháo.
• Khi lắp lại, bôi một lớp mỡ chịu nhiệt mỏng lên ren để dễ tháo ở lần sau.
• Thực hiện bảo dưỡng định kỳ 3–6 tháng/lần để tránh tình trạng kẹt nắp.

6. Van không lọc hiệu quả dù đã vệ sinh

Nguyên nhân:

• Lưới lọc không lắp đúng hướng, gây hở.
• Lưới lọc bị thủng nhỏ nhưng không phát hiện.
• Hệ thống có áp lực quá thấp khiến dòng chảy không đủ để lọc hiệu quả.

Biện pháp khắc phục:

• Kiểm tra lại hướng lắp lưới, đảm bảo đúng chiều thiết kế.
• Thay mới lưới lọc nếu có dấu hiệu hư hại.
• Đo và điều chỉnh áp lực vận hành phù hợp theo khuyến nghị nhà sản xuất.

Thép Vinh Phú Là Nhà Phân Phối Van Lọc Y Chính Hãng

Thép Vinh Phú là đơn vị phân phối chính hãng các dòng van lọc Y chất lượng cao, bao gồm Van Lọc Y Gang Joeun Korea, Van Lọc Y Inox, Van Lọc Y Thép, và nhiều chủng loại van công nghiệp khác.

Tất cả các sản phẩm van lọc Y tại Thép Vinh Phú đều được nhập khẩu trực tiếp từ Joeun Korea và các thương hiệu uy tín khác, có đầy đủ chứng nhận CO, CQ, đảm bảo chất lượng – độ bền – hiệu suất lọc vượt trội.

Chúng tôi cung cấp đầy đủ kích thước và tiêu chuẩn kết nối phổ biến như JIS, PN, ANSI, đáp ứng nhu cầu cho:

• Hệ thống nước, hơi nóng, khí nén, dầu, và hóa chất.
• Dự án xây dựng dân dụng – công nghiệp.
• Nhà máy sản xuất, trạm bơm, hệ thống HVAC, PCCC.

Hãy liên hệ ngay Thép Vinh Phú để nhận báo giá mới & tốt nhất

Hotline: 0933 710 789
