Van Điều Khiển Bơm SK 700X Joen Korea – Hàn Quốc

Mô tả

Để hệ thống bơm nước vận hành ổn định, an toàn và tiết kiệm năng lượng, Van điều khiển bơm SK 700X Joen Korea là giải pháp không thể thiếu. Sản phẩm nổi bật với khả năng phản ứng nhanh, điều khiển chính xác, và thiết kế bền bỉ phù hợp với mọi môi trường làm việc.

Nếu bạn đang tìm kiếm thiết bị điều khiển bơm hiệu quả, tuổi thọ cao và giá thành hợp lý, hãy cùng Thép Vinh Phú tìm hiểu ngay mẫu van SK 700X – dòng sản phẩm chất lượng đến từ Hàn Quốc đang được ưa chuộng trên thị trường hiện nay.

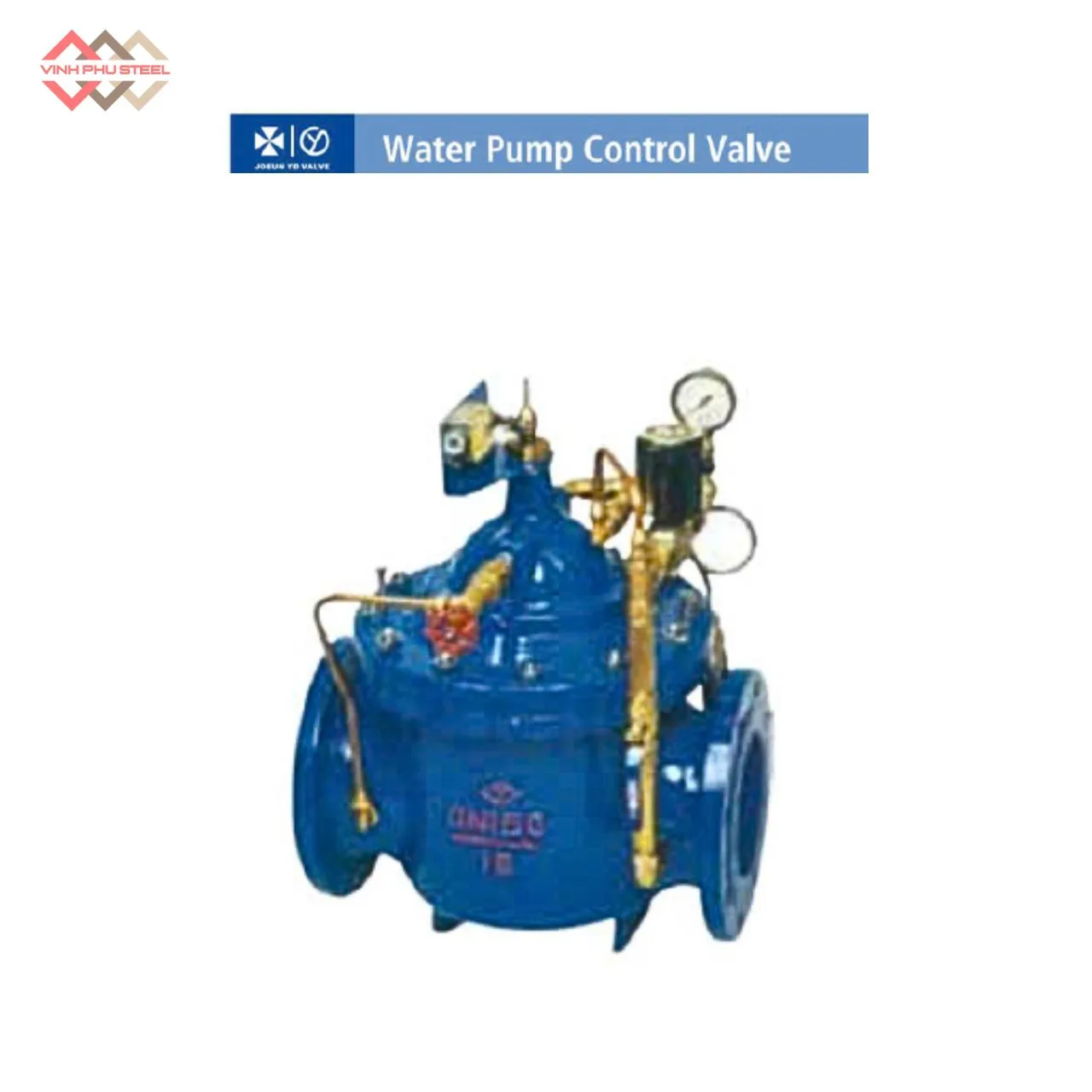

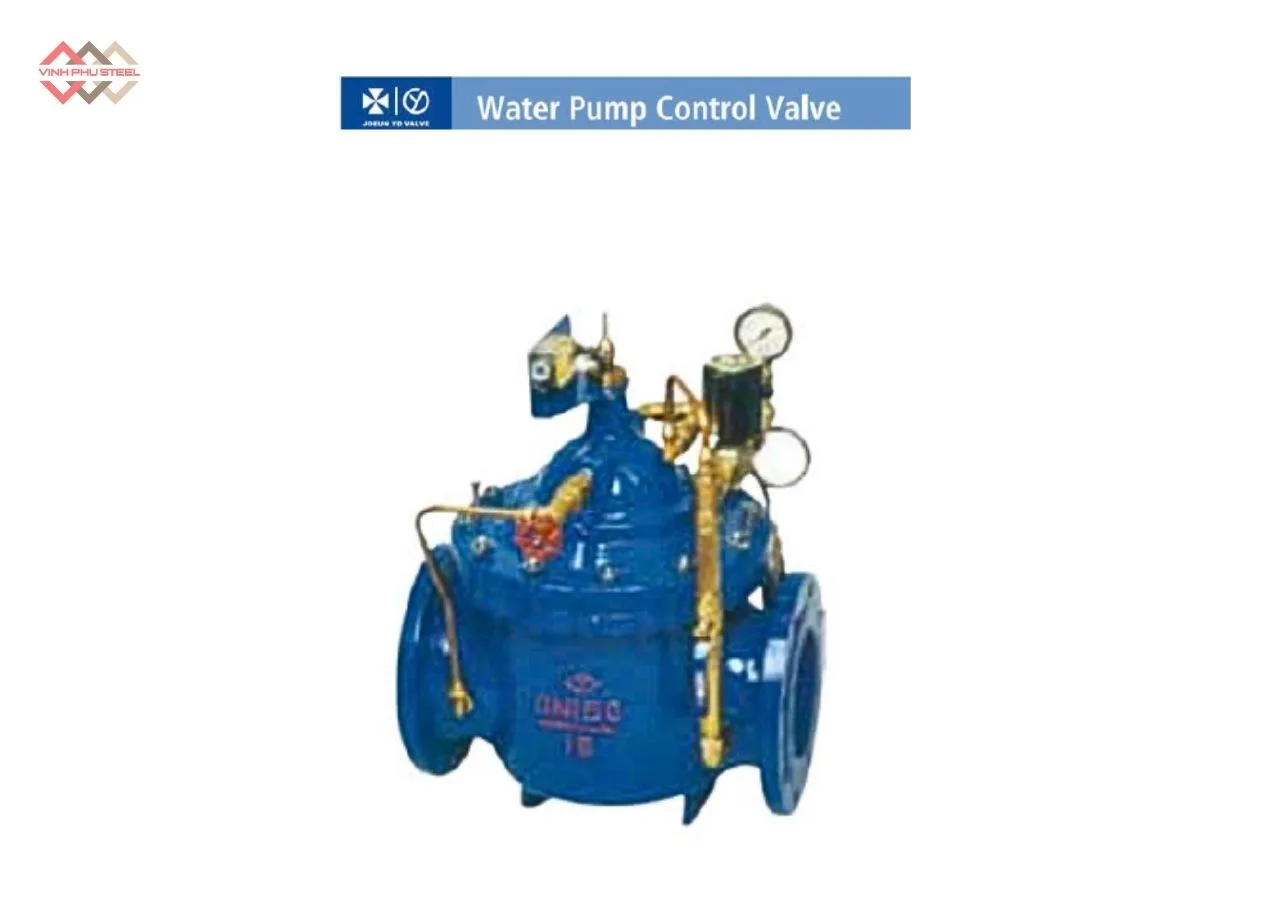

Van Điều Khiển Bơm SK 700X Joen Korea

Van điều khiển bơm (tiếng Anh: Pump Control Valve) là một loại van tự động dùng để điều khiển dòng chảy của nước hoặc chất lỏng trong hệ thống bơm. Van có nhiệm vụ đóng – mở hoặc điều tiết lưu lượng theo tín hiệu áp lực, giúp bảo vệ máy bơm, đường ống và toàn bộ hệ thống khỏi các hiện tượng nguy hiểm như va đập thủy lực (water hammer) khi khởi động hoặc ngừng bơm.

Chức năng chính của van điều khiển bơm

• Điều khiển hoạt động đóng/mở bơm tự động dựa trên áp suất trong đường ống.
• Ngăn hiện tượng sốc áp, chống búa nước bảo vệ đường ống.
• Duy trì áp lực ổn định trong hệ thống cấp nước, tưới tiêu, công nghiệp hoặc PCCC.
• Tự động ngắt dòng chảy khi bơm dừng, tránh chảy ngược hoặc rò rỉ.

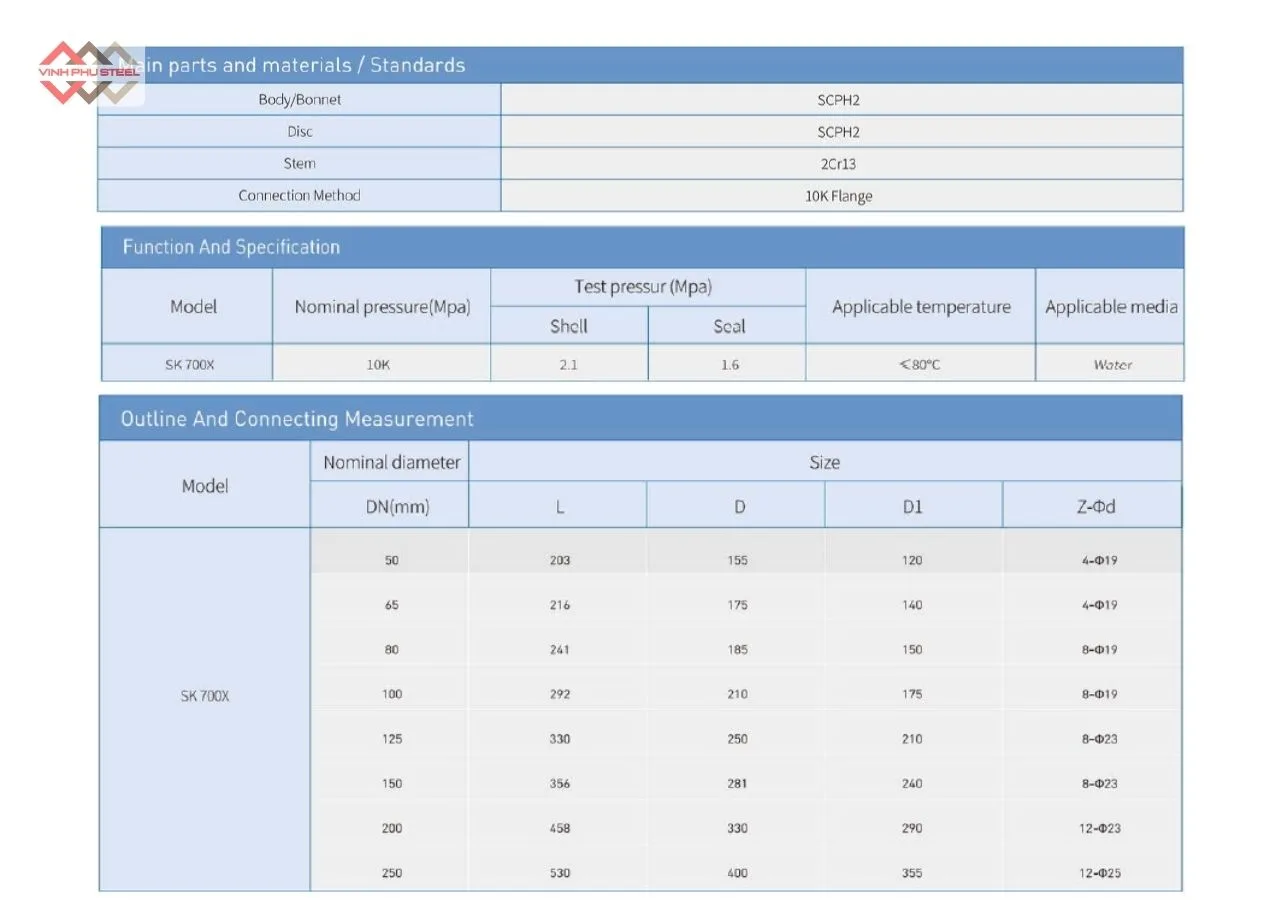

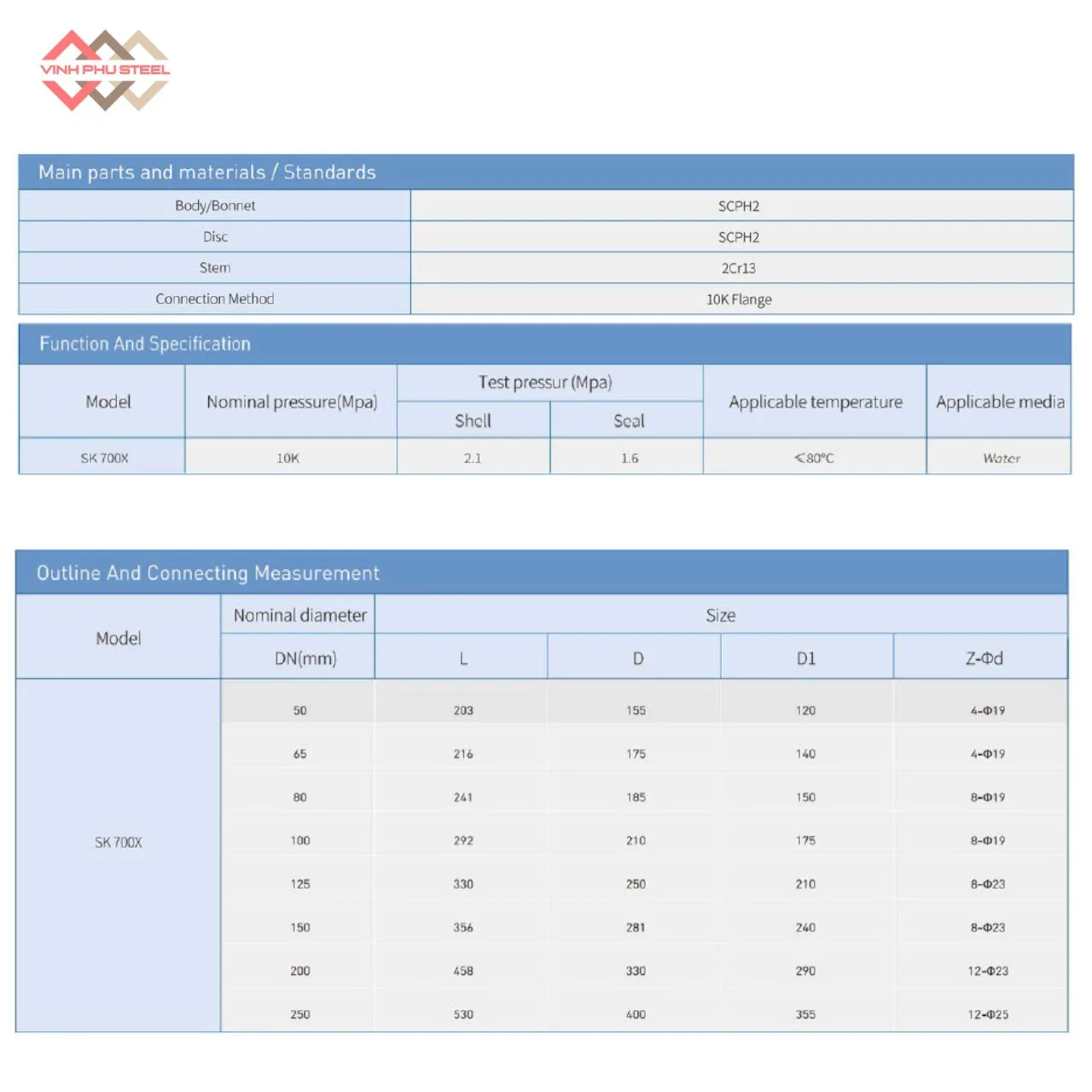

Thông Số Kỹ Thuật Van Điều Khiển Bơm SK 700X Joen Korea

Thông số thiết bị điều khiển bơm SK 700X Joen Korea chính bao gồm:

• Model: SK 700X Joen Korea
• Tên sản phẩm: Van điều khiển bơm (Pump Control Valve)
• Thương hiệu: Joen Korea
• Xuất xứ: Hàn Quốc
• Môi chất làm việc: Nước sạch, nước công nghiệp, nước PCCC
• Vật liệu thân van: Gang dẻo (Ductile Iron)
• Lớp phủ: Sơn epoxy chống ăn mòn, chịu áp lực cao
• Kiểu kết nối: Mặt bích tiêu chuẩn JIS, BS, DIN, ANSI
• Kích cỡ danh nghĩa (DN): DN50 – DN250
• Áp suất làm việc (PN): PN10
• Nhiệt độ làm việc: 0 – 80°C
• Kiểu hoạt động: Tự động điều khiển bằng áp lực (Pilot Operated)
• Cấu tạo điều khiển: Gồm van chính, van điện từ, ống dẫn áp và van tiết lưu phụ
• Ứng dụng: Hệ thống cấp thoát nước, tưới tiêu nông nghiệp, nhà máy, tòa nhà cao tầng, và hệ thống PCCC
• Tiêu chuẩn sản xuất: ISO, KS, JIS, ĐIN

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 59)

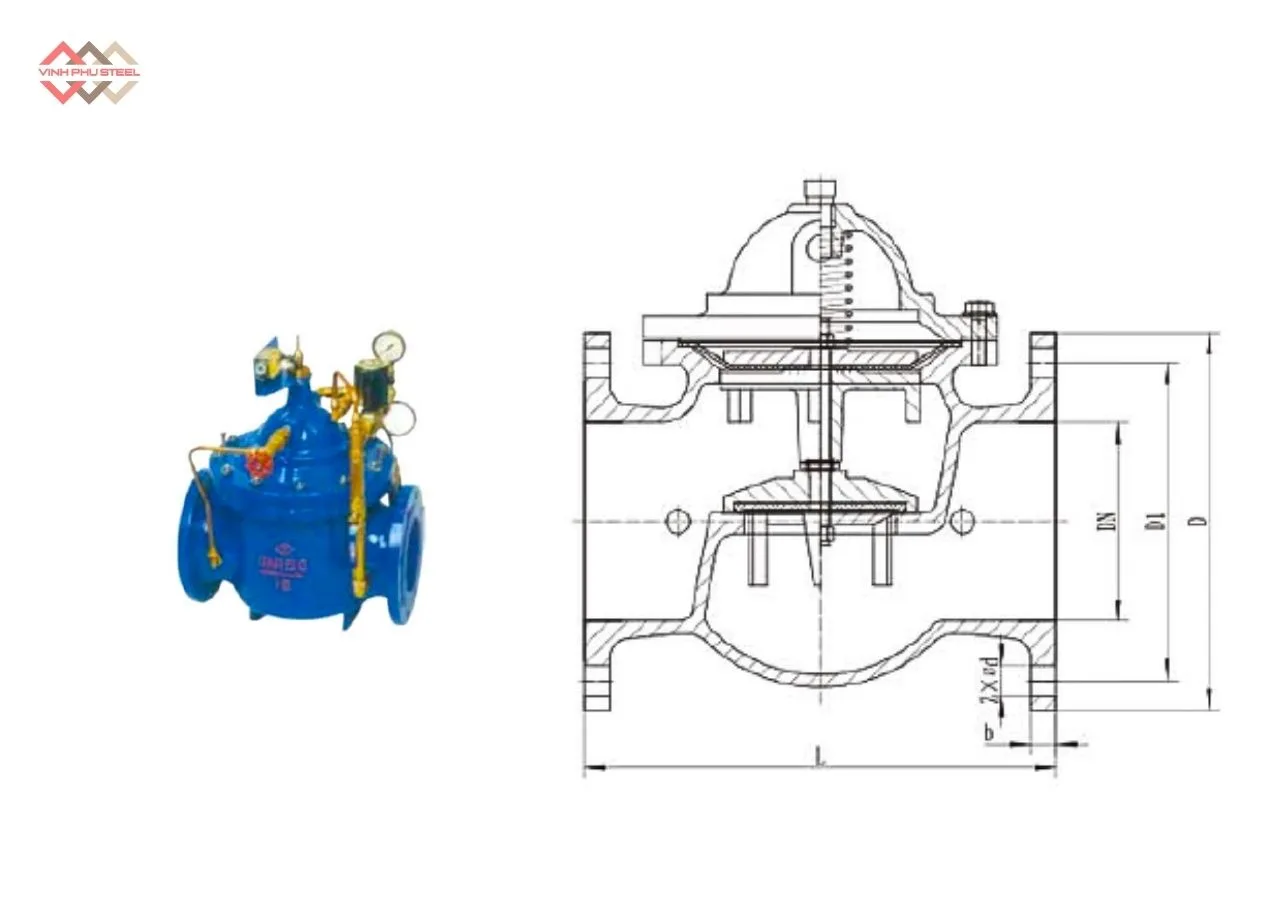

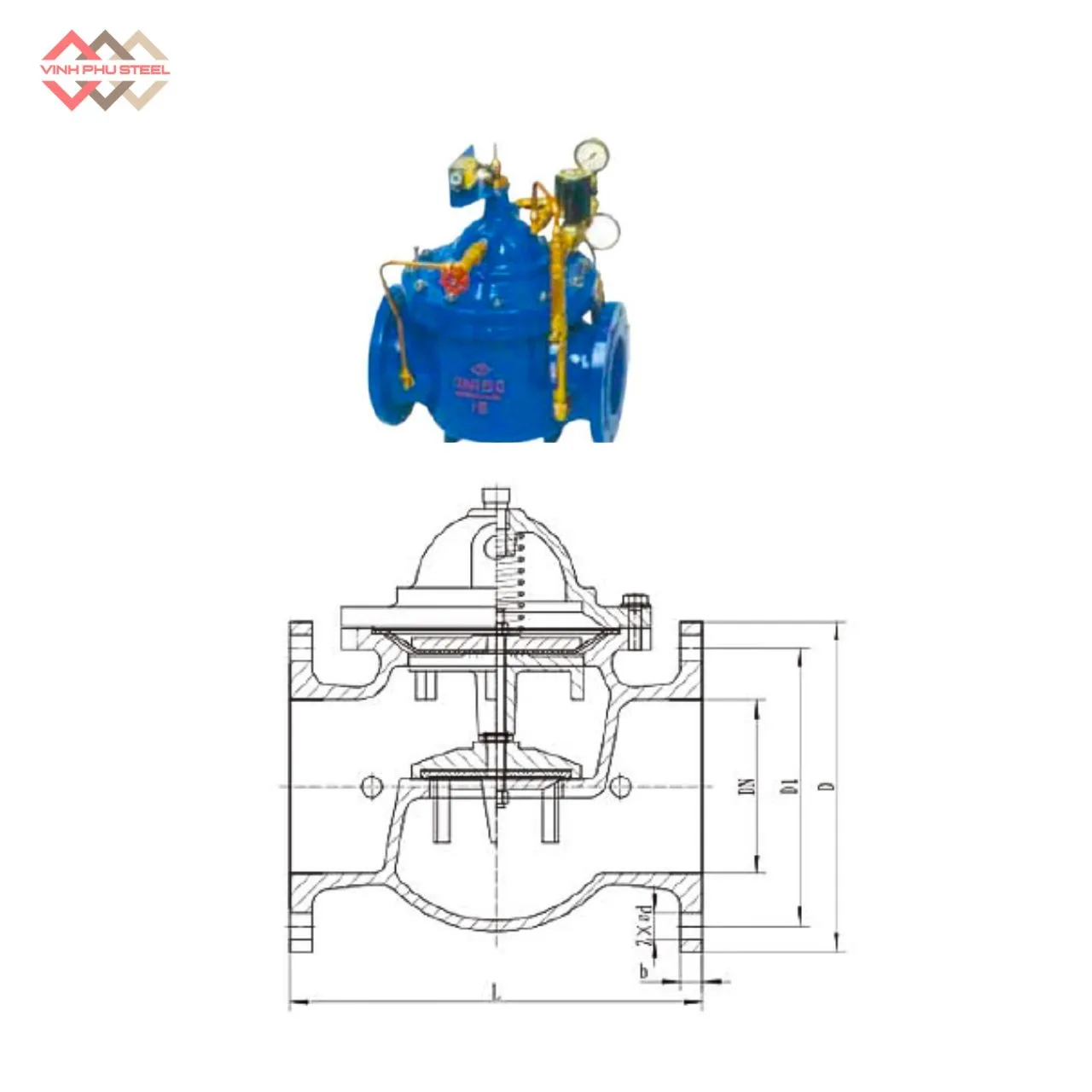

Cấu Tạo Van Điều Khiển Bơm SK 700X Joen Korea

Van Điều Khiển Bơm SK 700X là thiết bị cơ khí tự động, được thiết kế để kiểm soát dòng chảy và áp lực trong hệ thống bơm một cách ổn định và an toàn. Cấu tạo chi tiết bao gồm:

1. Thân van (Body)

   • Chất liệu: gang cầu (ductile iron / gang dẻo).
   • Chịu áp lực cao, bền bỉ và chống ăn mòn.

2. Nắp van (Bonnet)

   • Bao phủ khoang van, bảo vệ các bộ phận bên trong.
   • Đảm bảo độ kín, chống rò rỉ.

3. Đĩa van / Piston (Disc / Piston)

   • Bộ phận chính đóng/mở dòng chảy.
   • Hoạt động nhịp nhàng theo áp lực từ van điều khiển phụ.

4. Trục van (Stem / Shaft)

   • Kết nối đĩa van với cơ cấu điều khiển.
   • Đảm bảo chuyển động đóng/mở chính xác.

5. Van điều khiển phụ (Pilot Valve / Control Valve)

   • Nhận tín hiệu áp lực từ đường ống.
   • Điều khiển đĩa van chính mở hoặc đóng từ từ, tránh va đập thủy lực.

6. Ống dẫn áp (Pilot Line / Control Line)

   • Dẫn áp lực từ đường ống chính đến van điều khiển phụ.
   • Giúp van phản ứng nhanh và ổn định.

7. Van tiết lưu / điều chỉnh (Throttle / Flow Control Valve)

   • Điều chỉnh tốc độ đóng/mở của van chính.
   • Giúp duy trì dòng chảy ổn định, bảo vệ đường ống và máy bơm.

8. Gioăng kín (Seal / Packing)

   • Ngăn rò rỉ khi van vận hành.
   • Thường làm từ cao su chịu nhiệt hoặc PTFE.

Lưu ý về nguyên lý hoạt động:

• Khi bơm khởi động → áp lực nước tác động lên van điều khiển phụ → van chính mở từ từ để dòng nước ổn định.
• Khi bơm dừng → van đóng dần, ngăn chảy ngược và hiện tượng va đập thủy lực (water hammer).
• Hoạt động hoàn toàn cơ khí, không cần điện, dễ vận hành và bảo trì.

Ứng Dụng Van Điều Khiển Bơm SK 700X Joen Korea

Van Điều Khiển Bơm SK 700X Joen là thiết bị cơ khí tự động, được làm từ gang cầu (gang dẻo), giúp kiểm soát dòng chảy và áp lực nước ổn định trong hệ thống bơm mà không cần nguồn điện. Nhờ cơ chế hoạt động bền bỉ và thiết kế tối ưu, van SK 700X được ứng dụng rộng rãi trong nhiều hệ thống khác nhau.

1. Hệ thống cấp nước công nghiệp

Van SK 700X giúp ổn định áp lực và lưu lượng nước trong các trạm bơm công nghiệp, đồng thời bảo vệ máy bơm và đường ống khỏi hiện tượng va đập thủy lực (water hammer). Thiết bị đảm bảo dòng chảy ổn định ngay cả khi khởi động hoặc dừng bơm.

2. Hệ thống cấp thoát nước đô thị

Van điều khiển bơm được sử dụng trong các tòa nhà, khu dân cư, trung tâm thương mại để duy trì áp suất nước ổn định và kiểm soát lưu lượng, giảm nguy cơ rò rỉ hoặc hư hỏng hệ thống ống.

3. Hệ thống PCCC (Phòng cháy chữa cháy)

Van SK 700X đảm bảo máy bơm PCCC hoạt động hiệu quả, cung cấp nước đầy đủ khi cần thiết. Van giúp giảm sốc áp, bảo vệ toàn bộ hệ thống đường ống và tăng độ bền cho thiết bị.

4. Trạm bơm tưới tiêu nông nghiệp

Van kiểm soát dòng nước hiệu quả, đảm bảo tưới đều và ổn định. Nhờ cơ chế hoạt động tự động, van SK 700X giúp bảo vệ máy bơm và đường ống khỏi áp lực đột ngột hoặc dòng chảy ngược.

5. Nhà máy và tòa nhà cao tầng

Van điều khiển bơm được sử dụng để duy trì áp suất nước ổn định, bảo vệ hệ thống bơm và đường ống khỏi hư hỏng do va đập thủy lực. Thiết bị phù hợp với các môi trường làm việc khắc nghiệt và yêu cầu vận hành liên tục.

Lợi ích tổng thể khi sử dụng van SK 700X

• Vận hành tự động, ổn định và không cần nguồn điện.
• Ngăn ngừa hiện tượng va đập thủy lực, bảo vệ hệ thống bơm và đường ống.
• Chịu được áp lực và môi trường làm việc khắc nghiệt nhờ chất liệu gang cầu bền bỉ.
• Phù hợp với nhiều hệ thống cấp nước, từ công nghiệp đến dân dụng và PCCC.

Ưu Điểm Van Điều Khiển Bơm SK 700X Joen Korea

Van Điều Khiển Bơm SK 700X Joen là giải pháp tối ưu cho các hệ thống bơm nước, nhờ thiết kế cơ khí hoàn toàn và vật liệu gang cầu bền bỉ. Các ưu điểm nổi bật của van bao gồm:

1. Vận hành tự động, ổn định

Van hoạt động hoàn toàn dựa trên áp lực trong đường ống, không cần nguồn điện hay bộ điều khiển ngoài. Cơ chế tự động giúp van mở từ từ khi bơm khởi động và đóng dần khi bơm ngừng, đảm bảo dòng chảy luôn ổn định.

2. Bảo vệ máy bơm và đường ống

Van SK 700X giảm nguy cơ va đập thủy lực (water hammer) và hiện tượng chảy ngược, từ đó bảo vệ cánh bơm, trục bơm và toàn bộ hệ thống đường ống, kéo dài tuổi thọ thiết bị.

3. Chất liệu bền bỉ

Thân van làm từ gang cầu (ductile iron), chịu áp lực cao, chống ăn mòn và môi trường làm việc khắc nghiệt. Gioăng và đĩa van được làm từ vật liệu chịu nhiệt, chống rò rỉ, đảm bảo van vận hành ổn định lâu dài.

4. Dễ dàng bảo trì

Cấu tạo đơn giản, không dùng điện, giúp việc bảo trì, vệ sinh và thay thế các bộ phận trở nên nhanh chóng và thuận tiện. Van phù hợp với các hệ thống cần vận hành liên tục.

5. Ứng dụng đa dạng

Van có thể sử dụng trong nhiều hệ thống: cấp nước công nghiệp, cấp thoát nước đô thị, trạm bơm nông nghiệp, PCCC, nhà máy và tòa nhà cao tầng. Thiết kế cơ khí cho phép vận hành hiệu quả trong các môi trường khác nhau.

6. Hiệu quả kinh tế

Không cần điện, ít bảo trì, tuổi thọ lâu dài và khả năng vận hành ổn định giúp giảm chi phí vận hành cho toàn bộ hệ thống bơm nước.

Hướng Dẫn Lắp Đặt Van Điều Khiển Bơm SK 700X Joen Korea

Van Điều Khiển Bơm SK 700X Joen được thiết kế để vận hành ổn định, an toàn trong các hệ thống bơm. Việc lắp đặt đúng cách sẽ đảm bảo hiệu suất và tuổi thọ của van cũng như toàn bộ hệ thống. Dưới đây là hướng dẫn chi tiết:

1. Chuẩn bị trước khi lắp đặt

• Kiểm tra van và các phụ kiện đi kèm, đảm bảo không bị hư hỏng hoặc rò rỉ.
• Đảm bảo đường ống sạch, không có cặn bẩn, mảnh vụn hoặc vật liệu lạ có thể gây tắc van.
• Xác định vị trí lắp van phù hợp, gần máy bơm, đường ống thẳng để van hoạt động tối ưu.
• Chuẩn bị các dụng cụ cần thiết: cờ lê, gioăng cao su hoặc PTFE, bulong, vòng đệm.

2. Vị trí lắp đặt

• Van SK 700X nên được lắp theo chiều mũi tên chỉ dòng chảy in trên thân van.
• Lắp van gần máy bơm, nhưng đảm bảo có khoảng trống đủ để bảo trì và kiểm tra.
• Đường ống nên có đoạn thẳng trước và sau van ít nhất 5–10 lần đường kính van, giúp dòng chảy ổn định.

3. Kết nối đường ống

• Sử dụng mặt bích tiêu chuẩn để lắp van vào đường ống.
• Đặt gioăng kín (seal / gasket) giữa van và mặt bích để tránh rò rỉ.
• Xiết đều các bulong theo đường chéo, đảm bảo lực siết đồng đều, tránh vặn lệch gây hư hỏng thân van.

4. Lắp ống dẫn áp (Pilot Line)

• Kết nối ống dẫn áp từ đường ống chính đến van điều khiển phụ.
• Đảm bảo đường ống không bị gấp khúc, tắc nghẽn hoặc rò rỉ.
• Kiểm tra van điều khiển phụ hoạt động nhạy, đóng/mở đĩa van chính trơn tru.

5. Kiểm tra vận hành

• Mở van từ từ và cho bơm chạy thử, quan sát dòng chảy.
• Đảm bảo van mở từ từ khi bơm khởi động và đóng dần khi bơm ngừng.
• Kiểm tra toàn bộ hệ thống, đảm bảo không rò rỉ, áp lực ổn định.

6. Bảo trì định kỳ

• Vệ sinh và kiểm tra gioăng, đĩa van, pilot valve mỗi 6–12 tháng.
• Xiết lại bulong nếu cần, đảm bảo van luôn kín và vận hành êm ái.
• Không tháo van khi hệ thống đang có áp lực.

Vấn Đề Thường Gặp và Biện Pháp Khắc Phục

Van Điều Khiển Bơm SK 700X Joen Korea là thiết bị cơ khí đáng tin cậy, nhưng trong quá trình vận hành, một số vấn đề có thể phát sinh nếu không được kiểm tra và bảo trì đúng cách. Dưới đây là những vấn đề phổ biến và cách khắc phục:

1. Van không mở hoặc mở chậm

Nguyên nhân:

• Ống dẫn áp (pilot line) bị tắc hoặc gấp khúc.
• Cặn bẩn hoặc mảnh vụn trong đường ống hoặc van điều khiển phụ.
• Đĩa van hoặc pilot valve bị kẹt do bụi bẩn hoặc ăn mòn.

Biện pháp khắc phục:

• Vệ sinh ống dẫn áp, loại bỏ các vật cản.
• Kiểm tra và làm sạch van điều khiển phụ và đĩa van.
• Thay gioăng hoặc đĩa van nếu bị hư hỏng.

2. Van đóng không kín, rò rỉ

Nguyên nhân:

• Gioăng kín bị mòn hoặc hư hỏng.
• Bulong siết mặt bích không đều, dẫn đến rò rỉ tại điểm kết nối.
• Cặn bẩn hoặc vật lạ kẹt giữa đĩa van và ghế van.

Biện pháp khắc phục:

• Thay gioăng mới và đảm bảo chất lượng.
• Xiết đều bulong mặt bích theo đường chéo.
• Vệ sinh đĩa van và ghế van để đảm bảo độ kín hoàn toàn.

3. Hiện tượng va đập thủy lực (Water hammer)

Nguyên nhân:

• Van đóng quá nhanh hoặc áp lực đường ống thay đổi đột ngột.
• Pilot valve hoặc van tiết lưu điều chỉnh tốc độ đóng/mở không chính xác.

Biện pháp khắc phục:

• Điều chỉnh van tiết lưu để van mở/đóng từ từ.
• Đảm bảo đường ống có đoạn thẳng đủ dài trước và sau van để dòng chảy ổn định.
• Kiểm tra pilot valve và vệ sinh nếu có cặn bẩn.

4. Đĩa van hoặc trục van kẹt

Nguyên nhân:

• Bụi bẩn, cặn hoặc vật lạ rơi vào van.
• Màng van hoặc trục van bị mài mòn theo thời gian.

Biện pháp khắc phục:

• Tháo van, vệ sinh kỹ các bộ phận.
• Bôi trơn các bộ phận cơ khí nếu cần (theo khuyến nghị của nhà sản xuất).
• Thay các bộ phận bị mòn hoặc hư hỏng để van vận hành trơn tru.

5. Áp lực không ổn định

Nguyên nhân:

• Pilot valve hoạt động không nhạy, ống dẫn áp bị rò rỉ.
• Van chính bị hỏng hoặc cặn bẩn trong đường ống.

Biện pháp khắc phục:

• Kiểm tra và thay pilot valve nếu cần.
• Vệ sinh van chính và đường ống.
• Kiểm tra gioăng và các mối nối, đảm bảo kín khít.

Hiện Tượng Búa Nước – An Toàn Hệ Thống Bơm Nước

Hiện tượng búa nước (Water Hammer) là một hiện tượng vật lý xảy ra trong hệ thống dẫn nước khi dòng chảy bị dừng đột ngột hoặc thay đổi hướng nhanh chóng, tạo ra áp lực đột ngột trong đường ống, có thể gây rung lắc, tiếng ồn, hư hỏng van, máy bơm và đường ống.

1. Nguyên nhân gây ra hiện tượng búa nước

• Đóng van đột ngột: Khi van chính hoặc van điều khiển bơm đóng nhanh, dòng nước phía sau van bị ngừng lại đột ngột, áp lực tăng lên.
• Khởi động hoặc dừng máy bơm quá nhanh: Dòng nước bị đẩy hoặc dừng đột ngột, gây xung áp mạnh.
• Thay đổi hướng dòng chảy đột ngột: Khi đường ống có co, rẽ gấp, nước bị ép mạnh vào bề mặt đường ống.
• Tắc nghẽn hoặc rò rỉ trong hệ thống: Khi dòng chảy bị cản, áp lực nước có thể tăng đột ngột.

2. Hậu quả của hiện tượng búa nước

• Rung lắc mạnh đường ống và các thiết bị.
• Tiếng “bùm” hoặc “rầm” trong hệ thống nước.
• Gây rò rỉ hoặc vỡ van, đường ống, đặc biệt là van cứng hoặc ống kim loại.
• Hư hỏng cánh bơm, trục bơm, giảm tuổi thọ thiết bị.

3. Ví dụ thực tế

• Ví dụ 1: Trong nhà máy công nghiệp
  Một trạm bơm nước công nghiệp đang vận hành, van chính đóng đột ngột khi bơm dừng. Dòng nước bị ngừng lại tức thời, tạo ra áp lực lớn trên đường ống, khiến đường ống rung mạnh và phát ra tiếng nổ. Nếu không có van điều khiển bơm hoặc van chống chảy ngược, cánh bơm có thể bị hư hỏng.
• Ví dụ 2: Trong nhà dân
  Khi đang dùng vòi nước rửa bát, bạn tắt van nhanh, nghe thấy tiếng “bùm” trong ống nước. Đây là hiện tượng búa nước nhỏ, phổ biến trong các hệ thống cấp nước dân dụng, thường gây rung ống và đôi khi rò rỉ tại mối nối.

4. Cách phòng tránh

• Sử dụng Van điều khiển bơm (Pump Control Valve) để mở/đóng từ từ, ổn định dòng nước.
• Lắp van chống chảy ngược (Check Valve) để ngăn dòng nước quay ngược.
• Thiết kế đường ống có đoạn thẳng đủ dài trước và sau van, giảm va đập dòng chảy.
• Kiểm soát tốc độ đóng/mở van và khởi động/dừng bơm một cách từ từ.

Cung Cấp Van Điều Khiển Bơm Joen Korea Chính Hãng

Thép Vinh Phú tự hào là đơn vị phân phối chính thức van điều khiển bơm Joen Korea tại Việt Nam, cung cấp các sản phẩm chất lượng cao, bền bỉ và vận hành ổn định cho mọi hệ thống bơm nước công nghiệp, dân dụng và PCCC. Với kinh nghiệm lâu năm trong lĩnh vực cung cấp thiết bị công nghiệp, chúng tôi cam kết mang đến sản phẩm chính hãng, giá cả cạnh tranh và dịch vụ hậu mãi chuyên nghiệp.

Các sản phẩm van điều khiển bơm Joen Korea tại Thép Vinh Phú được sản xuất từ gang cầu (ductile iron) chất lượng cao, hoạt động hoàn toàn cơ khí, không cần nguồn điện, đảm bảo an toàn, ổn định và tuổi thọ lâu dài cho hệ thống. Chúng tôi cung cấp đầy đủ các loại van SK 700X và các model khác, kèm hướng dẫn lắp đặt, bảo trì và tư vấn kỹ thuật miễn phí, giúp khách hàng yên tâm vận hành.

Đến với Thép Vinh Phú, khách hàng sẽ nhận được:

• Sản phẩm chính hãng từ Joen Korea, đầy đủ giấy tờ chứng nhận.
• Đa dạng chủng loại và kích thước phù hợp mọi hệ thống bơm.
• Dịch vụ tư vấn kỹ thuật chuyên sâu và hỗ trợ lắp đặt tận nơi.
• Bảo hành và hậu mãi chu đáo, đảm bảo quyền lợi lâu dài.

Hãy lựa chọn Thép Vinh Phú để sở hữu van điều khiển bơm Joen Korea chính hãng, đảm bảo hệ thống bơm của bạn hoạt động hiệu quả, an toàn và bền bỉ.
