Van Điều Chỉnh Lưu Lượng SK 400X Joeun Korea – Flow Control Valve

Mô tả

Van Điều Chỉnh Lưu Lượng SK 400X Joeun Korea – Hàn Quốc là giải pháp tối ưu cho các hệ thống bơm nước công nghiệp, tòa nhà cao tầng, trạm bơm PCCC và hệ thống cấp thoát nước. Với thiết kế cơ khí hoàn toàn, vận hành tự động, ổn định và vật liệu gang cầu bền bỉ, van SK 400X giúp kiểm soát lưu lượng dòng chảy một cách chính xác, bảo vệ máy bơm và đường ống khỏi áp lực đột ngột hay va đập thủy lực.

Sản phẩm của Joeun Korea nổi bật nhờ chất lượng cao, tuổi thọ lâu dài và khả năng hoạt động trong môi trường khắc nghiệt mà không cần nguồn điện. Dù là hệ thống cấp nước công nghiệp, hệ thống PCCC hay tưới tiêu nông nghiệp, Van Điều Chỉnh Lưu Lượng SK 400X luôn mang lại độ ổn định, an toàn và hiệu quả tối đa cho mọi công trình.

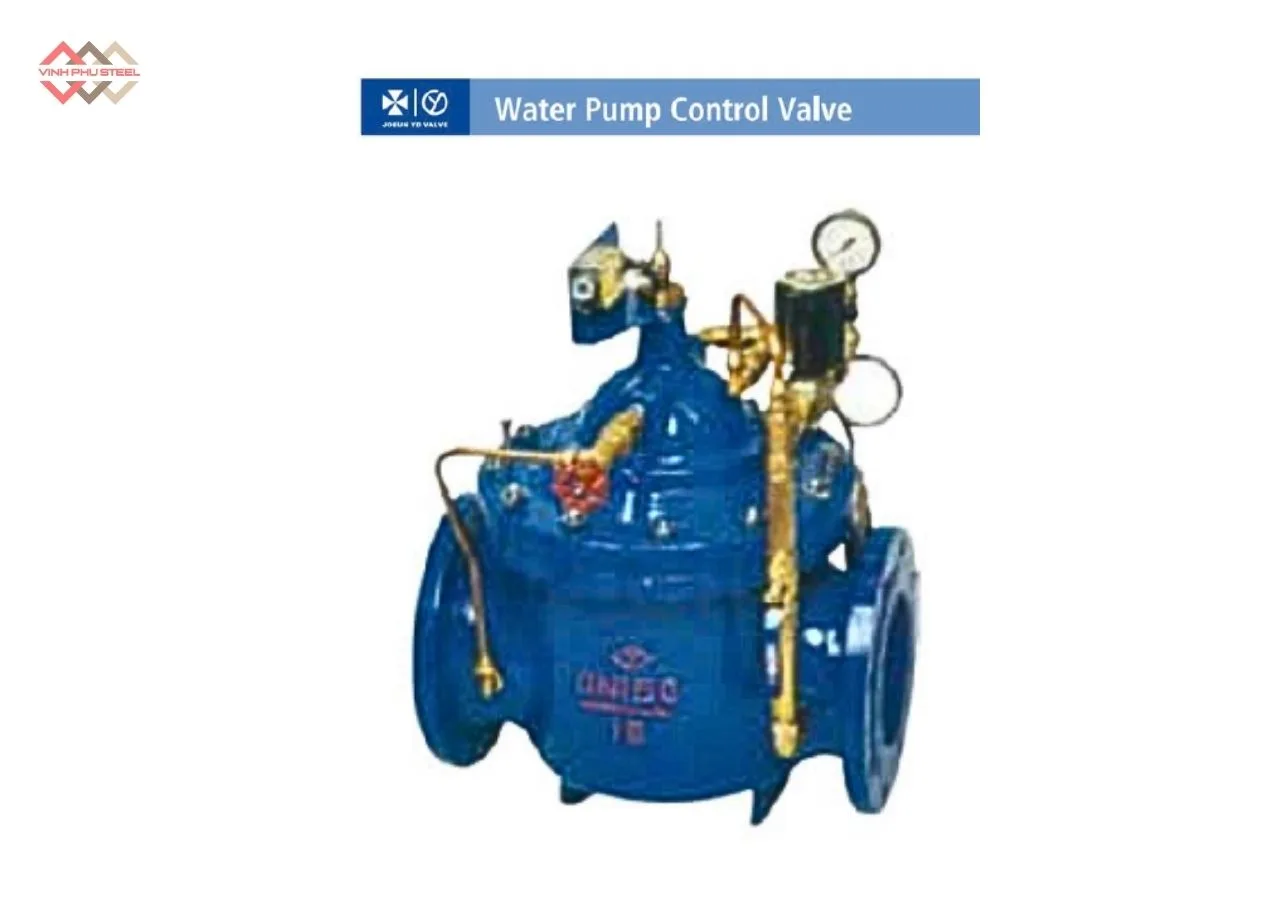

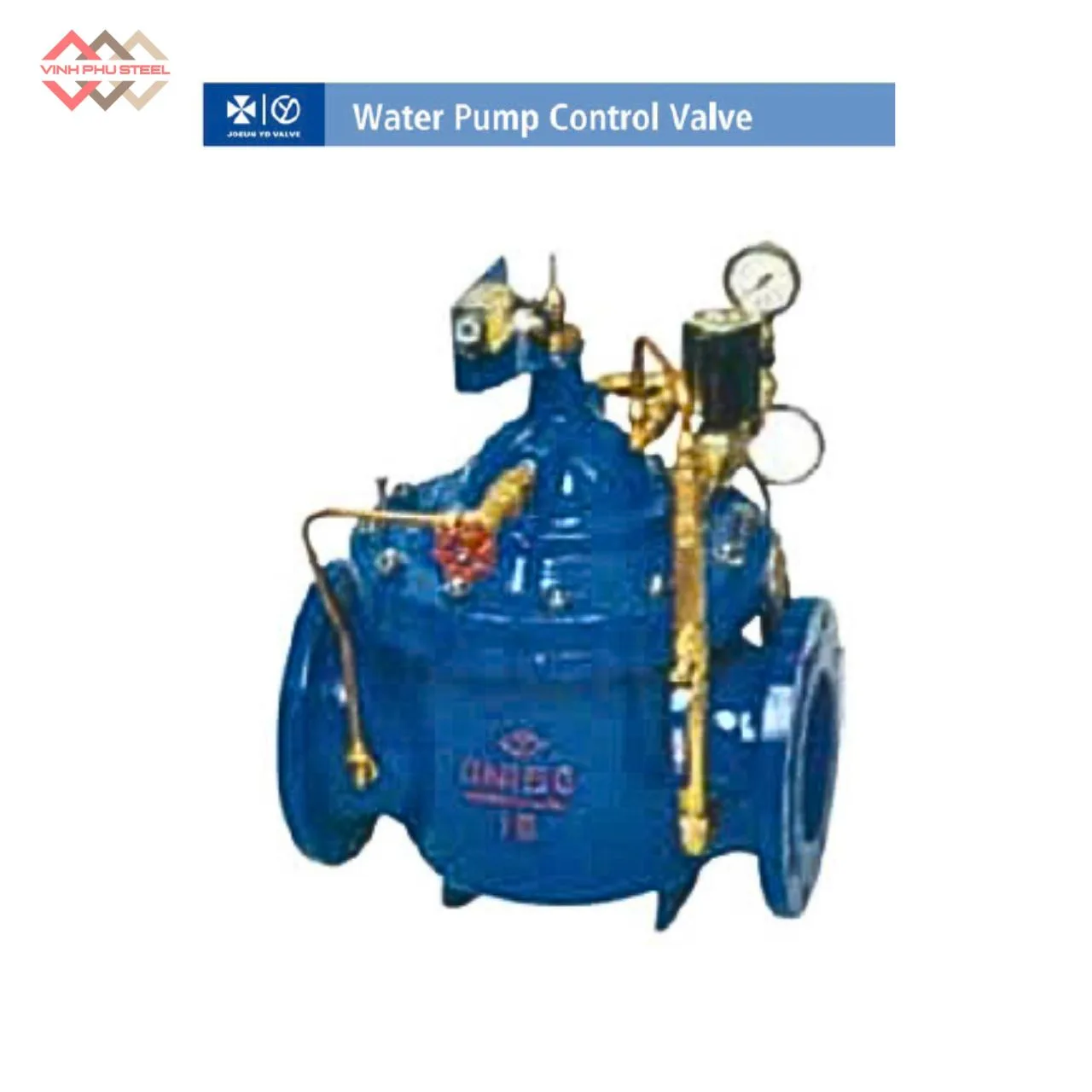

Van Điều Chỉnh Lưu Lượng SK 400X Joeun Korea

Van Điều Chỉnh Lưu Lượng SK 400X (Flow Control Valve) là một thiết bị cơ khí tự động được thiết kế để điều chỉnh và duy trì lưu lượng dòng chảy ổn định trong hệ thống bơm nước, bất kể sự thay đổi áp lực trong đường ống.

Van hoạt động dựa trên áp lực và dòng chảy, không cần nguồn điện, giúp bảo vệ máy bơm và đường ống khỏi hiện tượng búa nước (water hammer) và đảm bảo hệ thống vận hành êm ái, an toàn và hiệu quả.

Van SK 400X được thiết kế để điều chỉnh và duy trì lưu lượng nước ổn định trong hệ thống bơm, bảo vệ máy bơm và đường ống khỏi áp lực đột ngột và hiện tượng búa nước. Van hoạt động tự động, cơ khí hoàn toàn, không cần nguồn điện, giúp hệ thống vận hành êm ái, an toàn và hiệu quả trong các ứng dụng công nghiệp, PCCC, tưới tiêu nông nghiệp và tòa nhà cao tầng.

Thông Số Kỹ Thuật Van Điều Chỉnh Lưu Lượng SK 400X Joeun

Thông số kỹ thuật chính của sản phẩm bao gồm:

• Model: SK 400X
• Hãng sản xuất: Joeun Korea – Hàn Quốc
• Kích cỡ nối ống: DN50 – DN250
• Vật liệu thân van: Gang cầu (Ductile Iron)
• Kiểu hoạt động: Cơ khí tự động, không dùng điện
• Chức năng: Điều chỉnh lưu lượng dòng chảy, ngăn búa nước, bảo vệ hệ thống bơm
• Áp suất làm việc tối đa: 16 bar (hoặc theo yêu cầu từng hệ thống)
• Nhiệt độ làm việc: Dưới  80°C
• Kết nối: Mặt bích tiêu chuẩn PN10, PN16 / ANSI
• Pilot valve: Có, điều khiển lưu lượng chính xác
• Ứng dụng: Hệ thống cấp nước công nghiệp, PCCC, tưới tiêu nông nghiệp, tòa nhà cao tầng
• Bảo trì: Dễ dàng tháo rời và vệ sinh các bộ phận cơ khí

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 56)

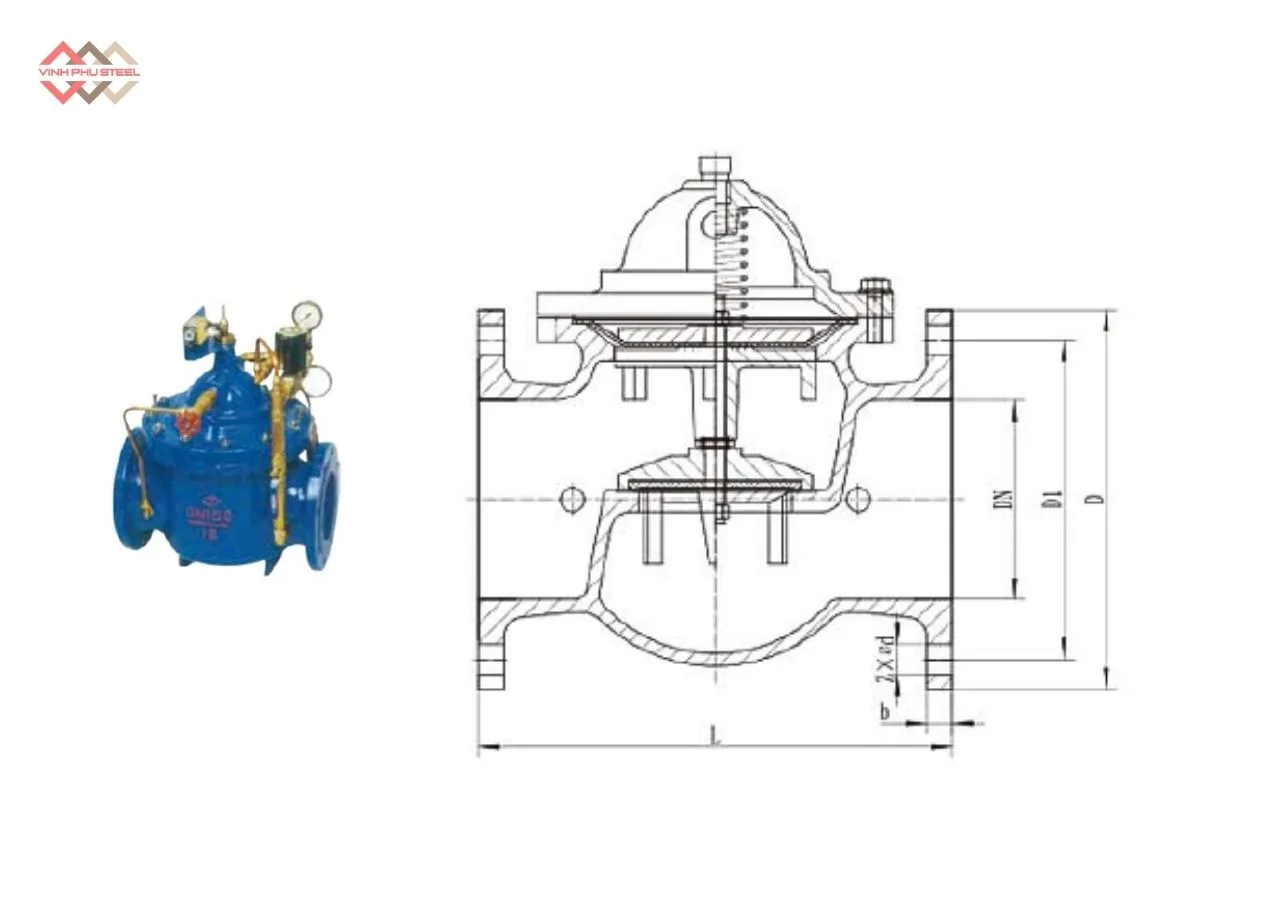

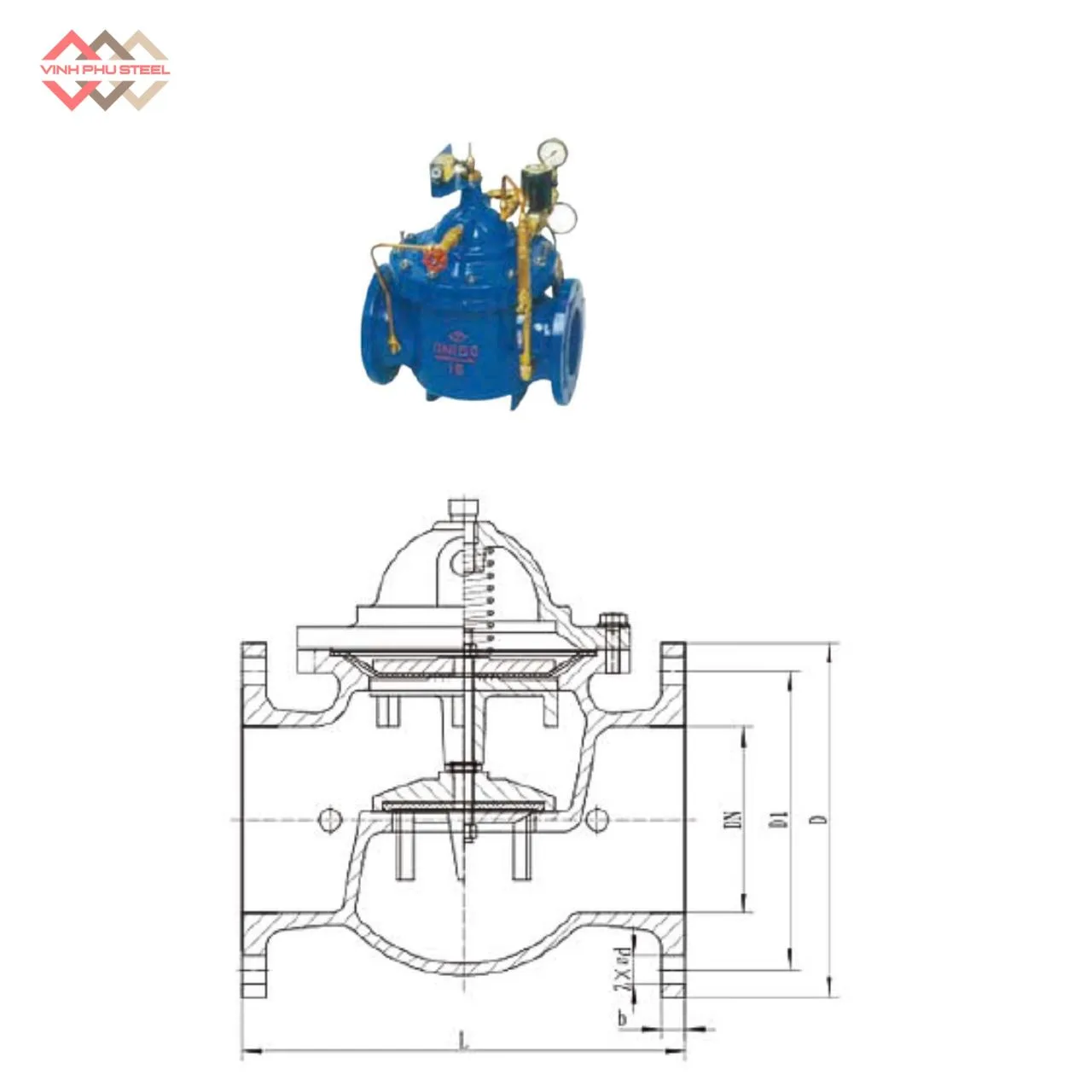

Cấu Tạo Van Điều Chỉnh Lưu Lượng SK 400X Joeun Korea

Van SK 400X được thiết kế cơ khí hoàn toàn, vận hành tự động, giúp điều chỉnh lưu lượng dòng chảy ổn định. Các bộ phận chính bao gồm:

1. Thân van (Body):

   • Chất liệu gang cầu (ductile iron) bền bỉ, chịu áp lực cao.
   • Là bộ phận chính chứa khoang dòng chảy và chịu áp lực toàn hệ thống.

2. Nắp van (Bonnet):

   • Bao phủ khoang van, bảo vệ các bộ phận bên trong.
   • Đảm bảo độ kín và chống rò rỉ.

3. Đĩa van / Piston (Disc / Piston):

   • Bộ phận chính đóng/mở dòng chảy.
   • Di chuyển theo tín hiệu áp lực từ pilot valve, điều chỉnh lưu lượng chính xác.

4. Trục van (Stem / Shaft):

   • Kết nối đĩa van với pilot valve, truyền lực để đóng/mở van.

5. Van điều khiển phụ (Pilot Valve / Control Valve):

   • Nhận áp lực từ đường ống, điều khiển van chính mở hoặc đóng từ từ.
   • Giúp duy trì lưu lượng ổn định và giảm hiện tượng búa nước.

6. Ống dẫn áp (Pilot Line / Control Line):

   • Dẫn áp lực từ đường ống đến van điều khiển phụ.
   • Đảm bảo phản ứng nhanh và chính xác của van chính.

7. Gioăng kín (Seal / Packing):

   • Ngăn rò rỉ khi van vận hành.
   • Thường làm từ cao su chịu nhiệt hoặc PTFE, đảm bảo độ bền lâu dài.

Nguyên Lý Hoạt Động Van Điều Chỉnh Lưu Lượng SK 400X Joeun

Van SK 400X là van điều khiển cơ khí tự động, hoạt động dựa trên áp lực và dòng chảy trong đường ống để duy trì lưu lượng ổn định. Nguyên lý hoạt động chính bao gồm các bước:

1. Van chính và van điều khiển phụ (pilot valve):

   • Van chính chịu trách nhiệm điều chỉnh lưu lượng dòng chảy.
   • Van điều khiển phụ nhận tín hiệu áp lực từ đường ống và điều khiển vị trí của đĩa van chính, giúp mở hoặc đóng từ từ.

2. Duy trì lưu lượng ổn định:

   • Khi áp lực hoặc lưu lượng thay đổi, pilot valve sẽ tác động ngay lập tức lên van chính.
   • Đĩa van chính di chuyển tương ứng, giữ lưu lượng dòng chảy ở mức đã cài đặt, bất kể áp lực trong đường ống thay đổi.

3. Ngăn ngừa búa nước (Water Hammer):

   • Van SK 400X mở và đóng từ từ, tránh áp lực đột ngột.
   • Giúp bảo vệ đường ống và máy bơm, kéo dài tuổi thọ hệ thống.

4. Vận hành tự động và không cần điện:

   • Van hoạt động hoàn toàn cơ khí dựa trên chênh lệch áp suất và dòng chảy, không cần nguồn điện hoặc bộ điều khiển bên ngoài.

Ứng Dụng Van Điều Chỉnh Lưu Lượng SK 400X Joeun Korea

Van SK 400X Joeun Korea được thiết kế để kiểm soát lưu lượng dòng chảy chính xác và ổn định trong nhiều loại hệ thống, đặc biệt là các môi trường công nghiệp và dân dụng. Một số ứng dụng phổ biến bao gồm:

1. Hệ thống cấp nước công nghiệp

   • Duy trì lưu lượng ổn định trong các trạm bơm.
   • Bảo vệ máy bơm và đường ống khỏi áp lực đột ngột và hiện tượng búa nước.

2. Hệ thống PCCC (Phòng cháy chữa cháy)

   • Giúp bơm PCCC hoạt động êm ái, cung cấp nước đầy đủ khi cần thiết.
   • Đảm bảo áp lực và lưu lượng ổn định trong các trường hợp khẩn cấp.

3. Tòa nhà cao tầng và khu dân cư

   • Ổn định áp lực nước cho toàn bộ hệ thống cấp nước.
   • Ngăn ngừa rò rỉ và giảm hư hỏng thiết bị do dòng chảy không ổn định.

4. Trạm bơm tưới tiêu nông nghiệp

   • Điều chỉnh lưu lượng nước đều, giúp tưới tiêu hiệu quả.
   • Bảo vệ hệ thống bơm khỏi áp lực đột ngột hoặc dòng chảy ngược.

5. Hệ thống lọc và xử lý nước

   • Giữ lưu lượng nước đầu ra ổn định bất kể áp lực thay đổi qua bộ lọc.
   • Phù hợp cho các nhà máy xử lý nước và hệ thống cấp nước công nghiệp.

Ưu Điểm Van Điều Chỉnh Lưu Lượng SK 400X Joeun Korea

Van chỉnh lưu lượng nước SK 400X nổi bật nhờ thiết kế cơ khí tự động, vật liệu bền bỉ và khả năng kiểm soát lưu lượng chính xác, mang lại nhiều lợi ích cho hệ thống bơm nước:

1. Duy trì lưu lượng ổn định:

   • Kiểm soát dòng chảy chính xác theo mức cài đặt, đảm bảo hiệu suất hệ thống.

2. Bảo vệ máy bơm và đường ống:

   • Giảm hiện tượng búa nước (water hammer) và áp lực đột ngột, kéo dài tuổi thọ thiết bị.

3. Hoạt động tự động, không cần điện:

   • Vận hành hoàn toàn cơ khí dựa trên áp lực và dòng chảy, giảm chi phí năng lượng và sự cố liên quan đến điện.

4. Chất liệu gang cầu bền bỉ:

   • Chịu áp lực cao, chống ăn mòn, phù hợp cho môi trường công nghiệp, dân dụng và PCCC.

5. Dễ dàng bảo trì:

   • Cấu tạo đơn giản, thuận tiện tháo rời và vệ sinh các bộ phận cơ khí.

6. Ứng dụng đa dạng:

   • Phù hợp với trạm bơm công nghiệp, tòa nhà cao tầng, hệ thống PCCC, tưới tiêu nông nghiệp và hệ thống lọc nước.

Hướng Dẫn Lắp Đặt Van Điều Chỉnh Lưu Lượng SK 400X Joeun

Việc lắp đặt Van SK 400X đúng cách giúp hệ thống bơm hoạt động ổn định, an toàn và kéo dài tuổi thọ thiết bị.

1. Chuẩn bị trước khi lắp đặt

• Kiểm tra van và phụ kiện đi kèm, đảm bảo không bị hư hỏng hoặc rò rỉ.
• Làm sạch đường ống, loại bỏ cặn bẩn, mảnh vụn hoặc vật liệu lạ.
• Chuẩn bị dụng cụ: cờ lê, bulong, vòng đệm và gioăng PTFE.

2. Xác định vị trí lắp

• Lắp van theo chiều mũi tên chỉ dòng chảy trên thân van.
• Nên lắp gần máy bơm, đảm bảo có khoảng trống cho bảo trì.
• Đường ống nên có đoạn thẳng đủ dài trước và sau van để dòng chảy ổn định.

3. Kết nối van với đường ống

• Sử dụng mặt bích tiêu chuẩn để nối van với đường ống.
• Đặt gioăng kín (seal / gasket) giữa van và mặt bích.
• Xiết đều bulong theo đường chéo, tránh vặn lệch gây hư hỏng thân van.

4. Lắp ống dẫn áp (Pilot Line)

• Kết nối ống dẫn áp từ đường ống chính đến van điều khiển phụ.
• Đảm bảo không gấp khúc, tắc nghẽn hoặc rò rỉ, giúp van chính phản ứng nhanh và chính xác.

5. Kiểm tra vận hành

• Mở van từ từ và cho bơm chạy thử.
• Quan sát dòng chảy và đảm bảo van mở/đóng từ từ, duy trì lưu lượng ổn định.
• Kiểm tra toàn bộ hệ thống, đảm bảo không rò rỉ và áp lực ổn định.

6. Bảo trì định kỳ

• Vệ sinh pilot valve, đĩa van và gioăng mỗi 6–12 tháng.
• Xiết lại bulong nếu cần, đảm bảo van luôn kín và vận hành trơn tru.
• Không tháo van khi hệ thống đang có áp lực.

Vấn Đề Thường Gặp và Biện Pháp Khắc Phục Van SK 400K

Van SK 400X là thiết bị cơ khí đáng tin cậy, nhưng trong quá trình vận hành, một số vấn đề có thể xảy ra nếu không được lắp đặt hoặc bảo trì đúng cách. Dưới đây là các vấn đề phổ biến và cách khắc phục:

1. Van không mở hoặc mở chậm

Nguyên nhân:

• Ống dẫn áp (pilot line) bị tắc, gấp khúc hoặc rò rỉ.
• Pilot valve hoặc đĩa van chính bị kẹt do cặn bẩn hoặc ăn mòn.

Biện pháp khắc phục:

• Vệ sinh ống dẫn áp, loại bỏ vật cản.
• Kiểm tra và làm sạch pilot valve và đĩa van.
• Thay gioăng hoặc đĩa van nếu bị hư hỏng.

2. Van đóng không kín, rò rỉ

Nguyên nhân:

• Gioăng kín bị mòn hoặc hư hỏng.
• Bulong mặt bích siết chưa đều.
• Cặn bẩn hoặc vật lạ kẹt giữa đĩa van và ghế van.

Biện pháp khắc phục:

• Thay gioăng mới và xiết đều bulong theo đường chéo.
• Vệ sinh đĩa van và ghế van để đảm bảo độ kín hoàn toàn.

3. Hiện tượng búa nước (Water Hammer)

Nguyên nhân:

• Van đóng quá nhanh hoặc áp lực đường ống thay đổi đột ngột.
• Pilot valve hoặc van tiết lưu điều chỉnh tốc độ đóng/mở không chính xác.

Biện pháp khắc phục:

• Điều chỉnh van tiết lưu để van mở/đóng từ từ.
• Đảm bảo đường ống có đoạn thẳng đủ dài trước và sau van.
• Vệ sinh pilot valve và kiểm tra phản ứng của van chính.

4. Đĩa van hoặc trục van kẹt

Nguyên nhân:

• Bụi bẩn, cặn hoặc vật lạ rơi vào van.
• Trục van hoặc đĩa van bị mài mòn theo thời gian.

Biện pháp khắc phục:

• Tháo van, vệ sinh kỹ các bộ phận.
• Bôi trơn hoặc thay các bộ phận bị mòn.

5. Áp lực không ổn định

Nguyên nhân:

• Pilot valve hoạt động không nhạy hoặc ống dẫn áp bị rò rỉ.
• Van chính bị hư hỏng hoặc đường ống có cặn bẩn.

Biện pháp khắc phục:

• Kiểm tra và thay pilot valve nếu cần.
• Vệ sinh van chính và đường ống, kiểm tra gioăng và mối nối.

Bảo Trì Van Điều Chỉnh Lưu Lượng SK 400X Joeun Korea

Việc bảo trì định kỳ giúp Van SK 400X vận hành ổn định, bền bỉ và kéo dài tuổi thọ hệ thống bơm.

1. Kiểm tra định kỳ

• Tần suất: Mỗi 6–12 tháng hoặc theo khuyến cáo của nhà sản xuất.
• Kiểm tra tình trạng thân van, nắp van, bulong mặt bích để đảm bảo không bị rò rỉ hoặc hư hỏng.
• Quan sát pilot valve và ống dẫn áp để đảm bảo không tắc nghẽn, gấp khúc hoặc rò rỉ.

2. Vệ sinh van

• Tháo van theo hướng dẫn an toàn (tắt bơm, xả áp lực đường ống).
• Vệ sinh đĩa van, trục van, pilot valve và các chi tiết bên trong để loại bỏ cặn bẩn, bụi hoặc vật lạ.
• Kiểm tra gioăng kín và thay mới nếu bị mòn hoặc hư hỏng.

3. Kiểm tra và bôi trơn

• Bôi trơn các bộ phận cơ khí nếu cần (theo khuyến nghị nhà sản xuất).
• Đảm bảo trục van và đĩa van di chuyển trơn tru, không kẹt hoặc cọ xát quá mức.

4. Thử vận hành

• Sau khi vệ sinh và lắp lại, mở van từ từ, cho bơm chạy thử.
• Kiểm tra lưu lượng và áp lực để đảm bảo van hoạt động ổn định và chính xác.
• Đảm bảo không có rò rỉ tại các mối nối và mặt bích.

5. Lưu ý an toàn

• Không tháo van khi hệ thống đang có áp lực.
• Luôn sử dụng dụng cụ chuyên dụng khi bảo trì.
• Ghi lại lịch bảo trì để theo dõi tình trạng van và lập kế hoạch thay thế nếu cần.

Van Điều Chỉnh Lưu Lượng SK 400X Joeun Korea Chính Hãng

Thép Vinh Phú tự hào là đơn vị chuyên cung cấp và phân phối chính hãng van điều chỉnh lưu lượng SK 400X Joeun Korea tại Việt Nam. Chúng tôi cam kết mang đến sản phẩm chất lượng cao, bền bỉ và an toàn, phù hợp cho các hệ thống bơm công nghiệp, PCCC, tòa nhà cao tầng và hệ thống tưới tiêu nông nghiệp.

Với kinh nghiệm lâu năm trong lĩnh vực thiết bị công nghiệp, Thép Vinh Phú đảm bảo:

• Sản phẩm chính hãng từ Joeun Korea, đầy đủ giấy tờ chứng nhận.
• Đa dạng chủng loại và kích thước, đáp ứng mọi nhu cầu của khách hàng.
• Tư vấn kỹ thuật chuyên sâu và hỗ trợ lắp đặt tận nơi.
• Bảo hành và hậu mãi chu đáo, đảm bảo quyền lợi lâu dài cho khách hàng.

Lựa chọn Thép Vinh Phú là lựa chọn an tâm để sở hữu van SK 400X chính hãng, đảm bảo hệ thống bơm của bạn vận hành ổn định, hiệu quả và bền bỉ.
