Van Điều Áp Thủy Lực SK600X Joeun Korea – Hydraulic Electric Control Valve

Mô tả

Trong các hệ thống cấp thoát nước, phòng cháy chữa cháy hay dây chuyền công nghiệp hiện đại, việc duy trì áp suất ổn định đóng vai trò vô cùng quan trọng nhằm bảo vệ thiết bị và đảm bảo hiệu suất vận hành tối ưu. Đáp ứng nhu cầu đó, Van Điều Áp Thủy Lực SK600X ra đời như một giải pháp điều áp tự động thông minh, hoạt động hoàn toàn dựa trên nguyên lý thủy lực mà không cần nguồn điện, giúp giảm áp chính xác, vận hành ổn định và bền bỉ trong mọi điều kiện làm việc.

Bài viết dưới đây sẽ cùng bạn tìm hiểu chi tiết về cấu tạo, nguyên lý hoạt động, ứng dụng thực tế cũng như những ưu điểm nổi bật của Van Điều Áp Thủy Lực SK600X, từ đó giúp bạn lựa chọn được sản phẩm phù hợp nhất cho hệ thống công trình của mình.

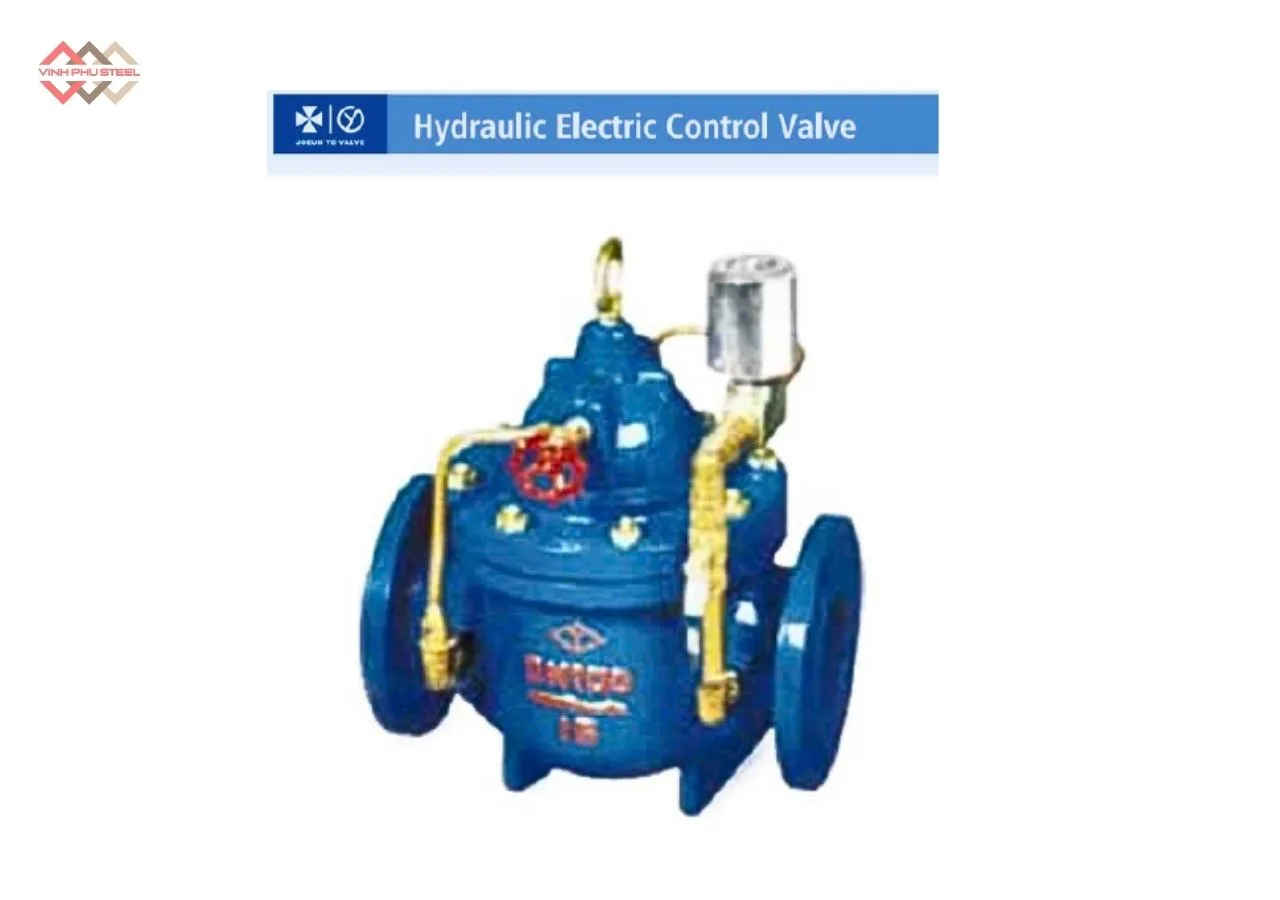

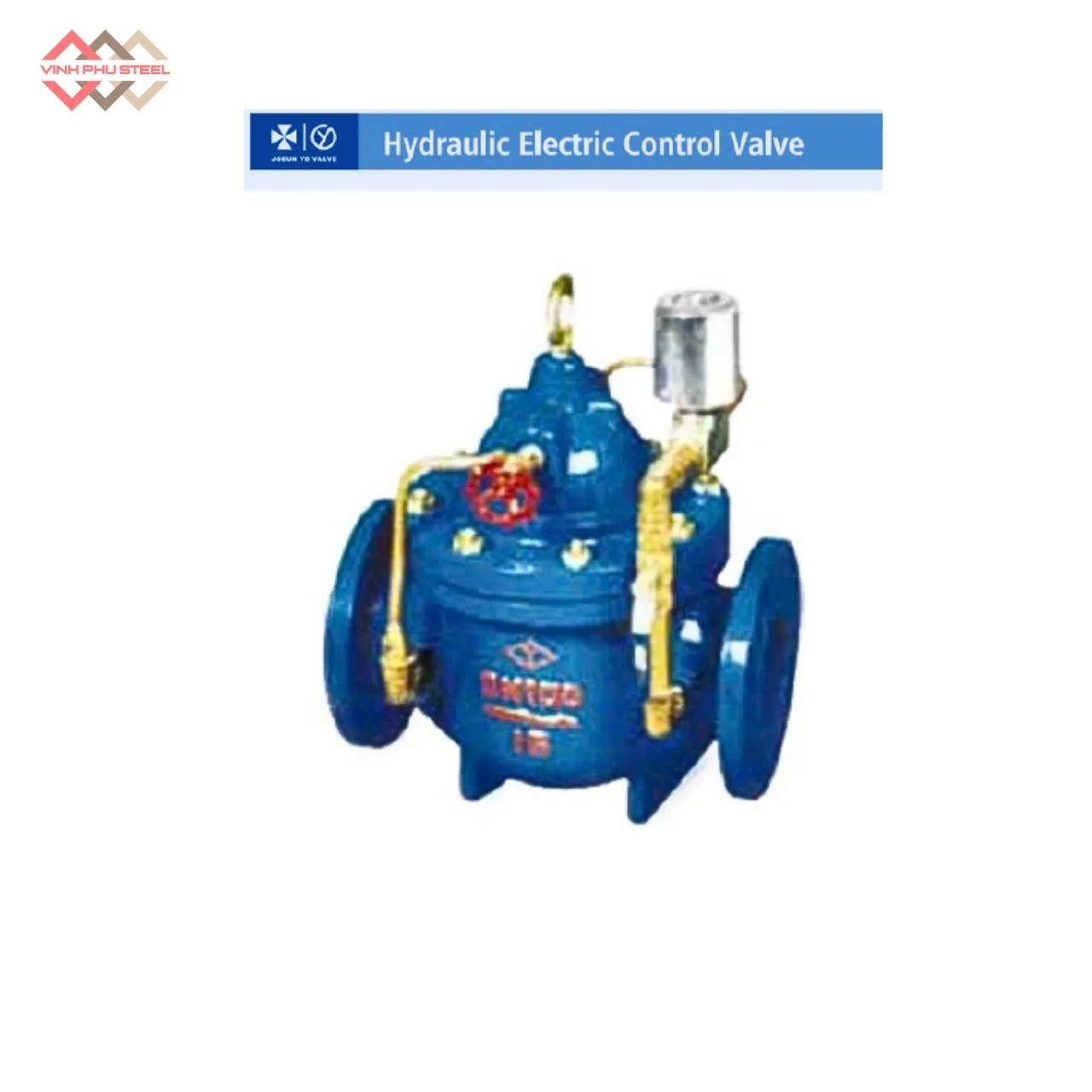

Van Điều Áp Thủy Lực SK600X Joeun Korea

Van điều áp thủy lực tự động (tiếng Anh:Hydraulic Electric Control Valve) là thiết bị quan trọng trong các hệ thống công nghiệp và dân dụng, chuyên dùng để giảm áp lực và duy trì áp suất ổn định cho dòng chất lỏng, đặc biệt là nước. Dù áp suất đầu vào thay đổi, van vẫn đảm bảo áp suất đầu ra ổn định, bảo vệ hệ thống khỏi hư hỏng và tăng tuổi thọ thiết bị.

Sử dụng van điều áp thủy lực tự động giúp tối ưu hóa hiệu suất vận hành, giảm rủi ro hư hỏng do áp lực quá cao và bảo vệ các thiết bị trong hệ thống một cách hiệu quả.

Nguyên Lý Hoạt Động Van Điều Áp Thủy Lực SK600X

Van điều áp thủy lực tự động hoạt động hoàn toàn dựa vào áp lực dòng chảy, không cần nguồn điện hay thao tác vận hành thủ công. Nguyên lý vận hành dựa trên sự cân bằng áp suất giữa buồng điều khiển (pilot) và áp suất đầu ra:

• Khi áp suất đầu ra vượt quá mức cài đặt, van pilot sẽ đóng lại. Điều này làm tăng áp lực lên màng điều khiển, khiến van chính đóng bớt, giảm lưu lượng và hạ áp suất đầu ra về mức ổn định.
• Ngược lại, khi áp suất đầu ra giảm, van pilot mở ra, làm cho van chính mở rộng hơn, tăng lưu lượng và duy trì áp suất ổn định theo yêu cầu.

Nhờ cơ chế này, van điều áp thủy lực tự động đảm bảo dòng chảy luôn duy trì áp suất ổn định, bảo vệ hệ thống khỏi áp lực quá cao và tối ưu hiệu quả vận hành.

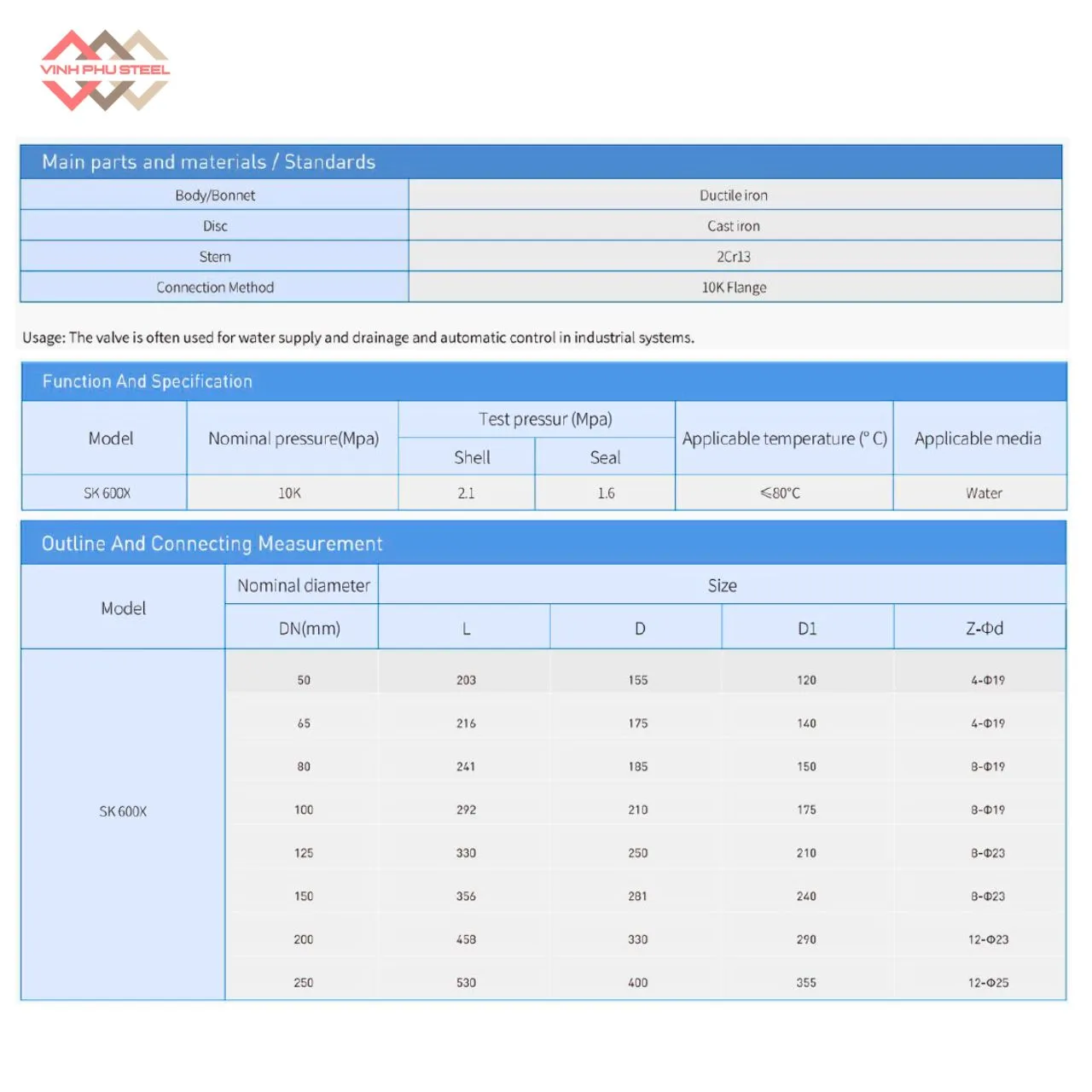

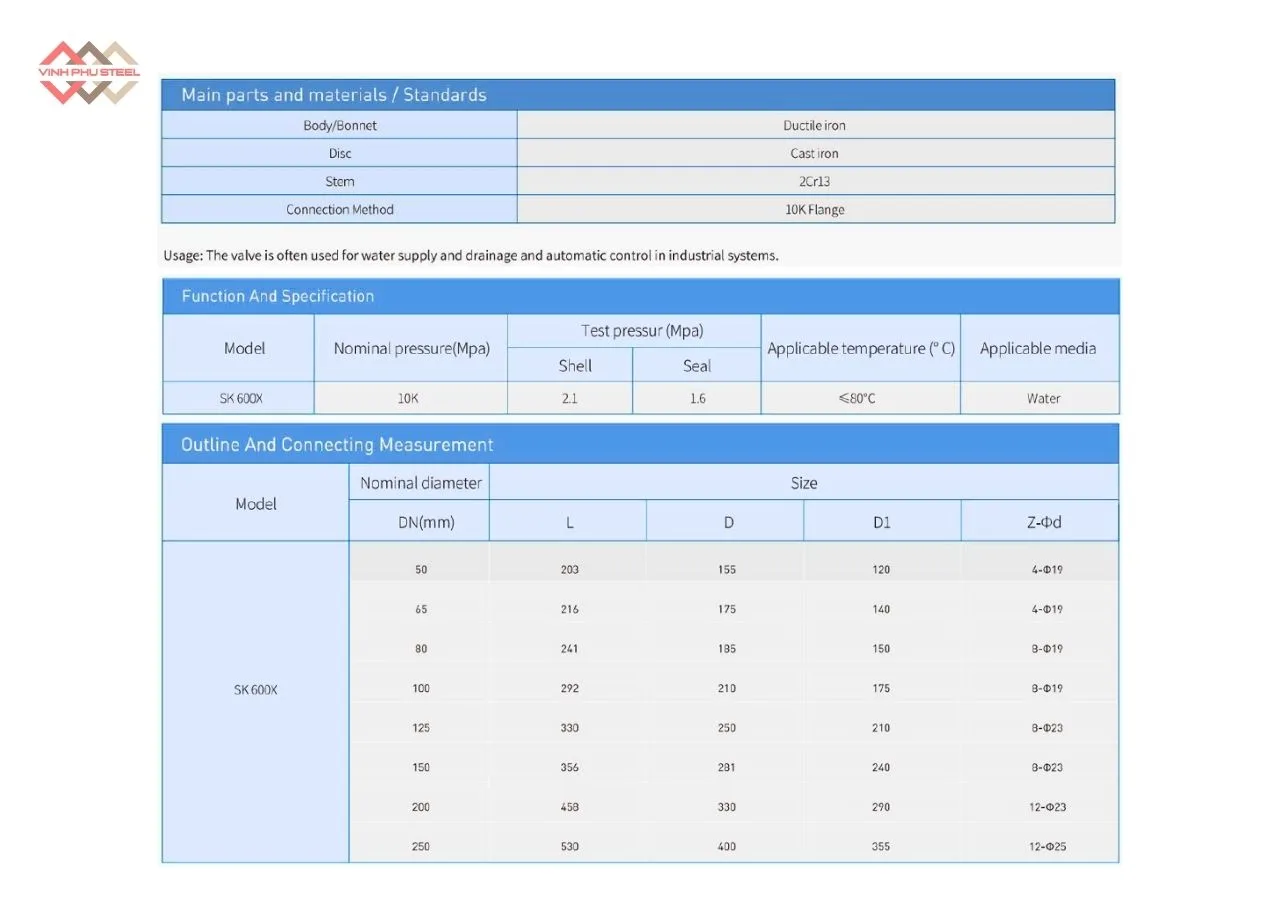

Thông số Kỹ Thuật Van Điều Áp Thủy Lực SK600X

Thông số kỹ thuật Valve điều áp thủy lực SK600X Joeun Korea:

• Thương hiệu: Joeun Korea – Hàn Quốc
• Model: SK600X
• Đường kính danh nghĩa (DN): DN 50 – DN 250
• Áp suất danh định (PN): PN10
• Vật liệu thân van: Gang dẻo, gang cầu (Ductile Iron)
• Môi trường sử dụng: Nước hoặc môi chất tương tự nước
• Kiểu kết nối: Mặt bích
• Nhiệt độ làm việc: Dưới 80 ºC
• Nhà phân phối: Thép Vinh Phú

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 58)

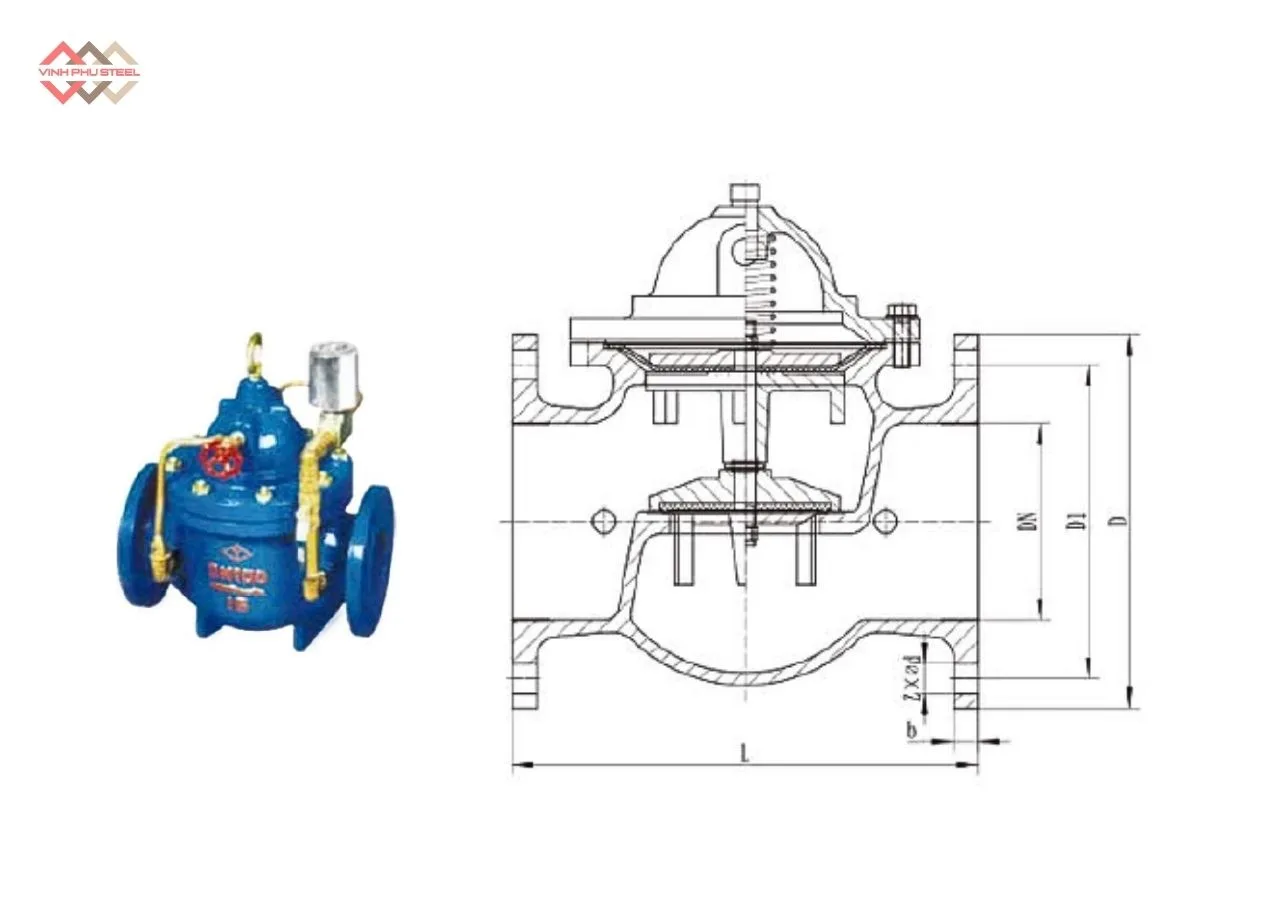

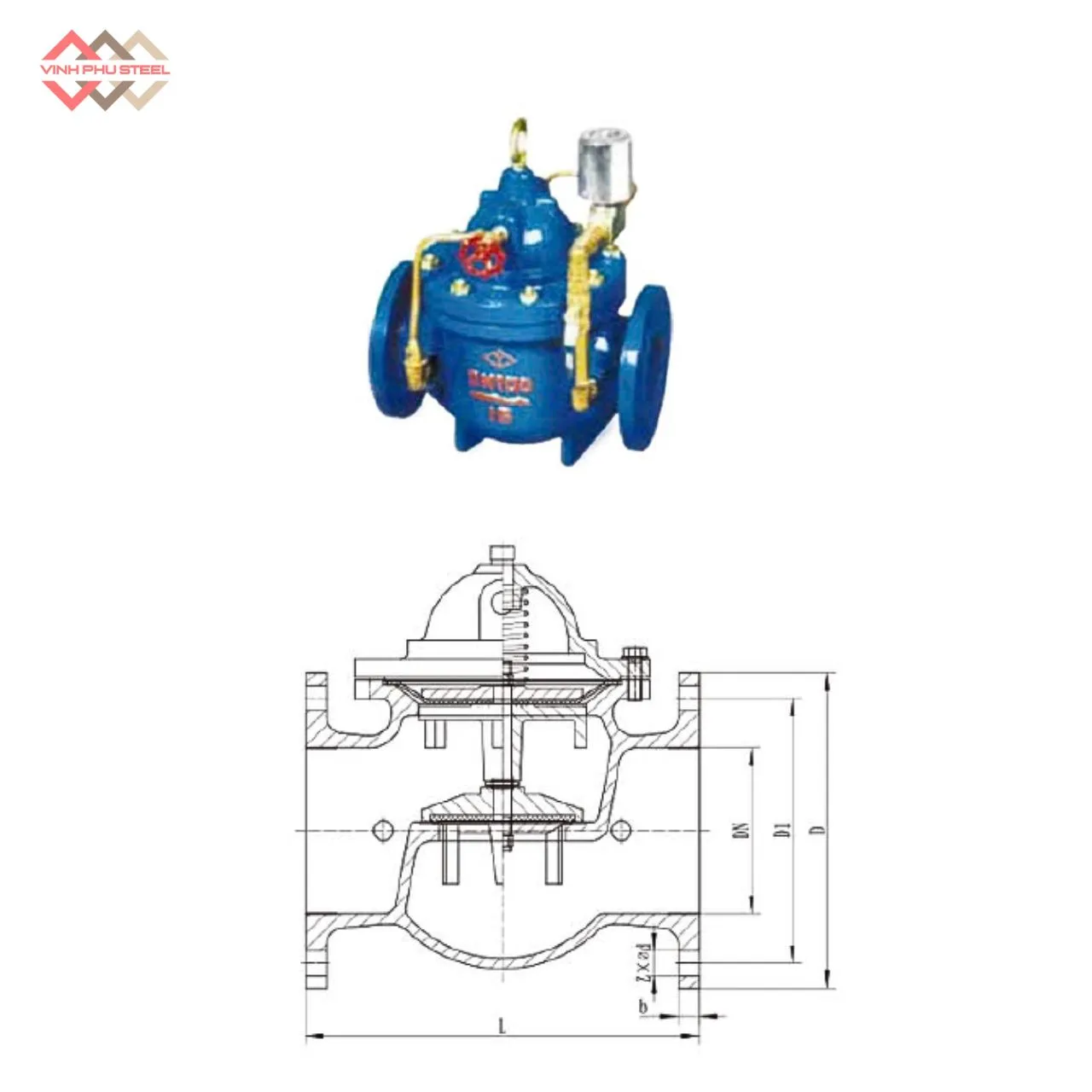

Cấu Tạo Van Điều Áp Thủy Lực SK600X Joeun Korea

Cấu tạo cơ bản của Van Điều Áp Thủy Lực Tự Động SK600X bao gồm:

1. Thân van (Main Valve Body)

• Là bộ phận chính chứa dòng chảy, thường làm bằng gang dẻo (gang cầu).
• Chịu áp lực của dòng chất lỏng và là nền tảng để gắn các bộ phận khác.

2. Màng điều khiển (Diaphragm / Piston)

• Là bộ phận nhạy áp lực, cảm nhận sự thay đổi áp suất đầu ra.
• Khi áp suất đầu ra thay đổi, màng sẽ tác động đến trục van chính để điều chỉnh độ mở, giúp duy trì áp suất ổn định.

3. Van pilot điều áp (Pressure Reducing Pilot Valve)

• Là van dẫn áp, có thể cài đặt giá trị áp suất mong muốn.
• Điều khiển dòng chất lỏng đi vào hoặc ra khỏi buồng màng, từ đó tác động đến van chính.

4. Bộ điều khiển thủy lực (Hydraulic Actuator)

• Sử dụng áp lực thủy lực từ dòng chất lỏng để mở hoặc đóng van chính theo tín hiệu từ van pilot.
• Không cần nguồn điện, hoạt động hoàn toàn bằng áp lực nước.

5. Đường ống tín hiệu (Control Tubing / Pilot Line)

• Nối giữa van pilot và buồng màng của van chính.
• Truyền áp lực và tín hiệu để điều chỉnh độ mở van chính chính xác.

6. Mặt bích kết nối (Flange Connection)

• Kết nối van với đường ống DN tương ứng.
• Thiết kế theo tiêu chuẩn PN10/PN16 hoặc theo yêu cầu hệ thống.

7. Nắp van và bulông cố định

• Bảo vệ các bộ phận bên trong, giữ cho van kín và chắc chắn.
• Dễ tháo lắp khi bảo dưỡng hoặc sửa chữa.

Ưu Điểm Của Van Điều Áp Thủy Lực SK600X

Van Điều Áp Thủy Lực SK600X không chỉ là giải pháp giúp duy trì áp suất ổn định mà còn mang lại hiệu quả vận hành tối ưu cho các hệ thống cấp nước và công nghiệp. Thiết kế thông minh kết hợp cơ chế thủy lực tự động giúp van hoạt động bền bỉ, chính xác và an toàn trong nhiều điều kiện làm việc khác nhau. Dưới đây là những ưu điểm nổi bật của sản phẩm:

1. Tự động hoàn toàn

Van vận hành dựa trên áp lực thủy lực, không cần nguồn điện hoặc khí nén, giúp tiết kiệm năng lượng và đơn giản hóa hệ thống.

2. Điều chỉnh áp suất chính xác

Duy trì áp suất đầu ra ổn định, bất kể thay đổi áp lực hoặc lưu lượng đầu vào, bảo vệ hệ thống và các thiết bị kết nối.

3. Phản ứng nhanh và ổn định

Tốc độ mở/đóng van nhanh, giảm tình trạng dao động áp suất và đảm bảo hiệu suất vận hành liên tục.

4. An toàn và bền bỉ

Thân van bằng gang/ thép chất lượng cao, chịu được áp lực lớn và môi trường làm việc khắc nghiệt.

5. Dễ lắp đặt và bảo dưỡng

Thiết kế mặt bích tiêu chuẩn, thuận tiện tháo lắp khi cần bảo trì hoặc sửa chữa.

6. Tiết kiệm năng lượng và chi phí vận hành

Hoạt động hoàn toàn tự động, giảm rủi ro hao phí nước và năng lượng.

7. Tuổi thọ cao

Cấu tạo đơn giản, ít hao mòn, vận hành ổn định lâu dài, phù hợp cho các hệ thống công nghiệp và dân dụng.

Ứng Dụng Của Van Điều Áp Thủy Lực SK600X

Van Điều Áp Thủy Lực SK600X được thiết kế để đáp ứng các yêu cầu về ổn định áp suất và vận hành tự động trong nhiều hệ thống khác nhau. Nhờ khả năng duy trì áp suất đầu ra chính xác và phản ứng nhanh, sản phẩm phù hợp với cả hệ thống dân dụng, công nghiệp và phòng cháy chữa cháy. Dưới đây là các ứng dụng tiêu biểu:

1. Hệ thống cấp nước sinh hoạt và công nghiệp

• Duy trì áp suất ổn định cho các mạng lưới cấp nước dân dụng hoặc công nghiệp, bảo vệ đường ống, thiết bị và đồng hồ đo áp.

2. Hệ thống phòng cháy chữa cháy (PCCC)

• Đảm bảo áp suất nước ổn định và đủ mạnh trong các hệ thống chữa cháy tự động, bảo vệ an toàn cho công trình và con người.

3. Trạm bơm tăng áp và mạng lưới phân phối nước

• Kiểm soát áp lực trong các trạm bơm, tránh tình trạng áp suất quá cao hoặc dao động, giúp hệ thống vận hành ổn định.

4. Nhà máy xử lý nước và hệ thống tưới tiêu tự động

• Ứng dụng trong các hệ thống yêu cầu áp suất đầu ra ổn định để đảm bảo hiệu suất xử lý hoặc tưới tiêu đều.

5. Các hệ thống công nghiệp khác

• Thích hợp cho các dây chuyền công nghiệp cần duy trì áp suất chất lỏng ổn định, bảo vệ máy móc và thiết bị khỏi áp lực quá cao hoặc dao động.

Hướng Dẫn Lắp Đặt Van Điều Áp Thủy Lực SK600X

Để Van SK600X hoạt động hiệu quả, ổn định và bền bỉ, việc lắp đặt đúng kỹ thuật là rất quan trọng. Lắp đặt chính xác giúp van điều chỉnh áp suất đầu ra chính xác, tránh hiện tượng rung lắc, rò rỉ hoặc hư hỏng các bộ phận bên trong. Dưới đây là các bước cơ bản:

1. Kiểm tra trước khi lắp đặt

• Đảm bảo van không bị hư hỏng, trầy xước hoặc tạp chất bên trong.
• Kiểm tra kích thước mặt bích và đường ống có phù hợp với DN và PN của van.

2. Vị trí lắp đặt

• Lắp van trên đường ống thẳng để dòng chảy ổn định, tránh gập khúc gần van.
• Tránh đặt van gần bơm, máy nén hoặc khu vực rung động mạnh.
• Hướng dòng chảy phải trùng với mũi tên chỉ chiều chảy trên thân van.

3. Kết nối mặt bích

• Sử dụng gioăng làm kín chất lượng cao để tránh rò rỉ.
• Xiết bulông theo thứ tự chéo để đảm bảo lực đều và van kín tuyệt đối.

4. Kết nối van pilot và đường dẫn tín hiệu

• Nối đúng đường ống tín hiệu (control tubing) từ van pilot đến buồng màng của van chính.
• Đảm bảo đường ống không bị gấp, tắc hay rò rỉ.

5. Kiểm tra áp suất

• Trước khi vận hành, điều chỉnh van pilot để cài đặt áp suất đầu ra mong muốn.
• Mở từ từ van chính và kiểm tra áp suất đầu ra bằng đồng hồ đo áp chuẩn.

6. Vận hành thử

• Mở từ từ hệ thống, quan sát hoạt động của van.
• Kiểm tra tình trạng rung, rò rỉ và điều chỉnh van pilot nếu cần để đạt áp suất ổn định.

Hướng Dẫn Sử Dụng Van Điều Áp Thủy Lực SK600X

Để Van Điều Áp Thủy Lực SK600X vận hành ổn định, chính xác và bền bỉ, người dùng cần nắm rõ các bước sử dụng cơ bản. Việc sử dụng đúng cách giúp duy trì áp suất đầu ra ổn định, bảo vệ hệ thống và kéo dài tuổi thọ van.

1. Kiểm tra trước khi vận hành

• Đảm bảo van đã được lắp đặt đúng kỹ thuật, mặt bích và đường ống kín khít, không rò rỉ.
• Kiểm tra xem van pilot và các đường dẫn tín hiệu không bị tắc hoặc gấp khúc.
• Xác nhận áp suất đầu vào phù hợp với dải làm việc của van.

2. Cài đặt áp suất đầu ra mong muốn

• Sử dụng van pilot điều áp để điều chỉnh áp suất đầu ra theo yêu cầu hệ thống.
• Điều chỉnh từ từ, kiểm tra bằng đồng hồ đo áp suất để đảm bảo giá trị cài đặt chính xác.

3. Vận hành van

• Mở van chính từ từ, quan sát áp suất và lưu lượng đầu ra.
• Trong quá trình vận hành, van sẽ tự động điều chỉnh để duy trì áp suất ổn định dù áp suất hoặc lưu lượng đầu vào thay đổi.

4. Kiểm tra định kỳ trong quá trình sử dụng

• Quan sát đồng hồ đo áp suất để đảm bảo áp suất đầu ra không dao động quá mức.
• Kiểm tra các bulông, mặt bích, đường dẫn tín hiệu và pilot valve để tránh rò rỉ hoặc hư hỏng.

5. Ngừng vận hành

• Khi cần bảo trì hoặc tháo van, đóng van chính từ từ và xả áp suất trong đường ống.
• Tháo van một cách cẩn thận, đảm bảo hệ thống không còn áp lực để tránh nguy hiểm.

Nhà Phân Phối Van Điều Áp SK600X Chính Hãng, Giá Tốt

Chúng tôi tự hào là nhà phân phối chính hãng Van Điều Áp Thủy Lực SK600X, cung cấp sản phẩm đạt chuẩn chất lượng, nguồn gốc rõ ràng, đảm bảo vận hành ổn định và bền bỉ cho mọi hệ thống cấp nước và công nghiệp.

Với cam kết giá cạnh tranh nhất cùng dịch vụ tư vấn kỹ thuật chuyên nghiệp, Thép Vinh Phú giúp khách hàng lựa chọn đúng sản phẩm, tối ưu hiệu suất vận hành và tiết kiệm chi phí.

Hãy liên hệ ngay Thép Vinh Phú để nhận báo giá mới & tốt nhất

Hotline: 0933 710 789
