Van Cổng OS&Y Joeun Korea – Resilent Seat

Mô tả

Trong các hệ thống nước, PCCC, HVAC và công nghiệp, việc lựa chọn van cổng chất lượng cao là yếu tố quyết định đến độ ổn định và an toàn vận hành. Van Cổng OS&Y Joeun Korea – Resilient Seat nổi bật nhờ ty van ngoài (OS&Y) dễ quan sát, mặt tiếp xúc đàn hồi Resilient Seat giúp đóng kín tuyệt đối và vật liệu cao cấp đảm bảo độ bền lâu dài.

Sản phẩm không chỉ đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt mà còn mang lại hiệu suất vận hành mượt mà, giảm rò rỉ và bảo trì dễ dàng. Đây là giải pháp tối ưu cho các hệ thống đòi hỏi an toàn, độ chính xác và hiệu quả lâu dài.

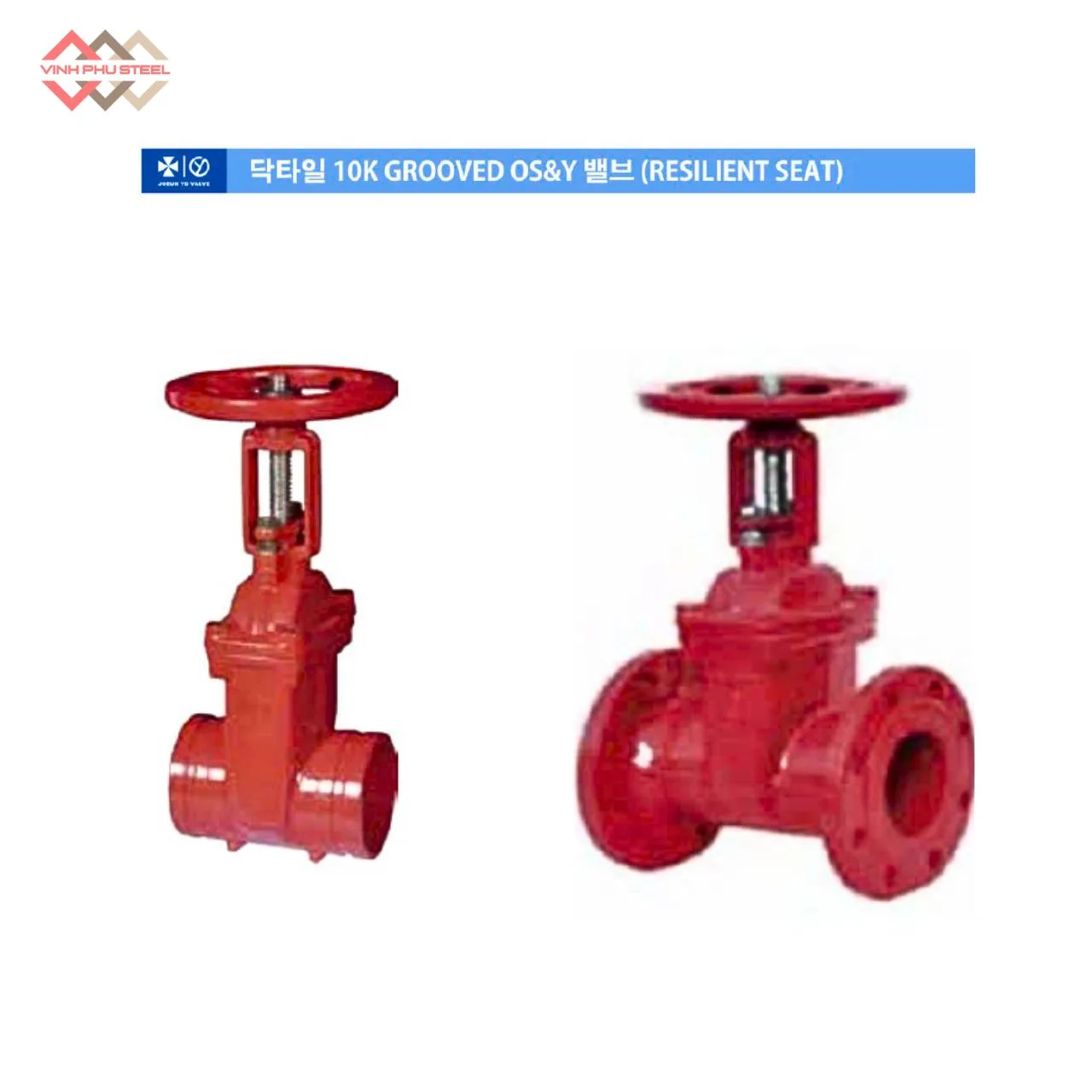

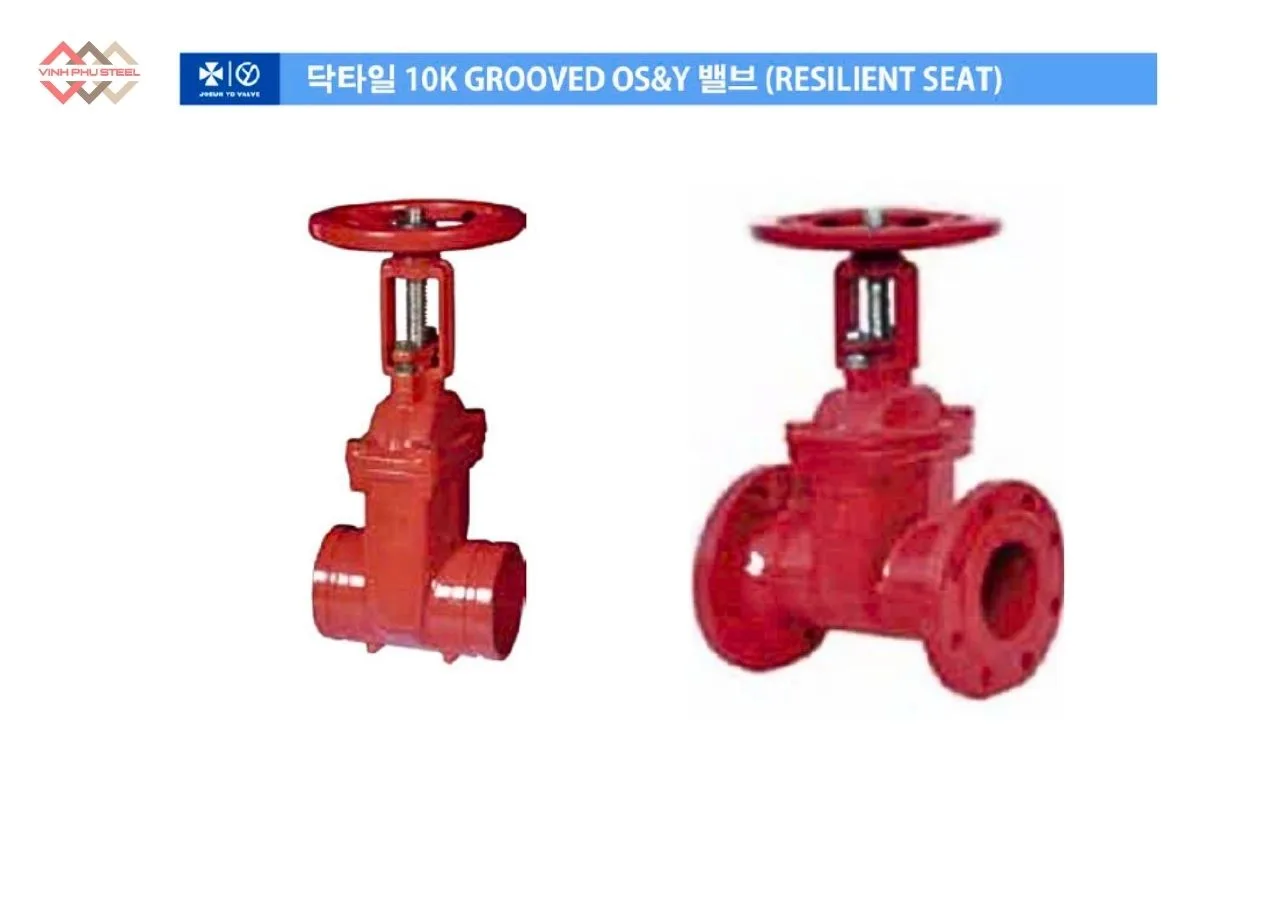

Van Cổng OS&Y Joeun Korea – Resilent Seat

Van Cổng OS&Y (Resilient Seat) là một loại van cổng (Gate Valve) chuyên dụng, được thiết kế để đóng mở dòng chảy hoàn toàn trong hệ thống nước, PCCC, HVAC và các ứng dụng công nghiệp. Tên gọi OS&Y là viết tắt của “Outside Screw & Yoke”, nghĩa là trục van và ty van nằm bên ngoài thân van, giúp dễ dàng quan sát trạng thái van (mở hay đóng) và thuận tiện cho việc bảo trì.

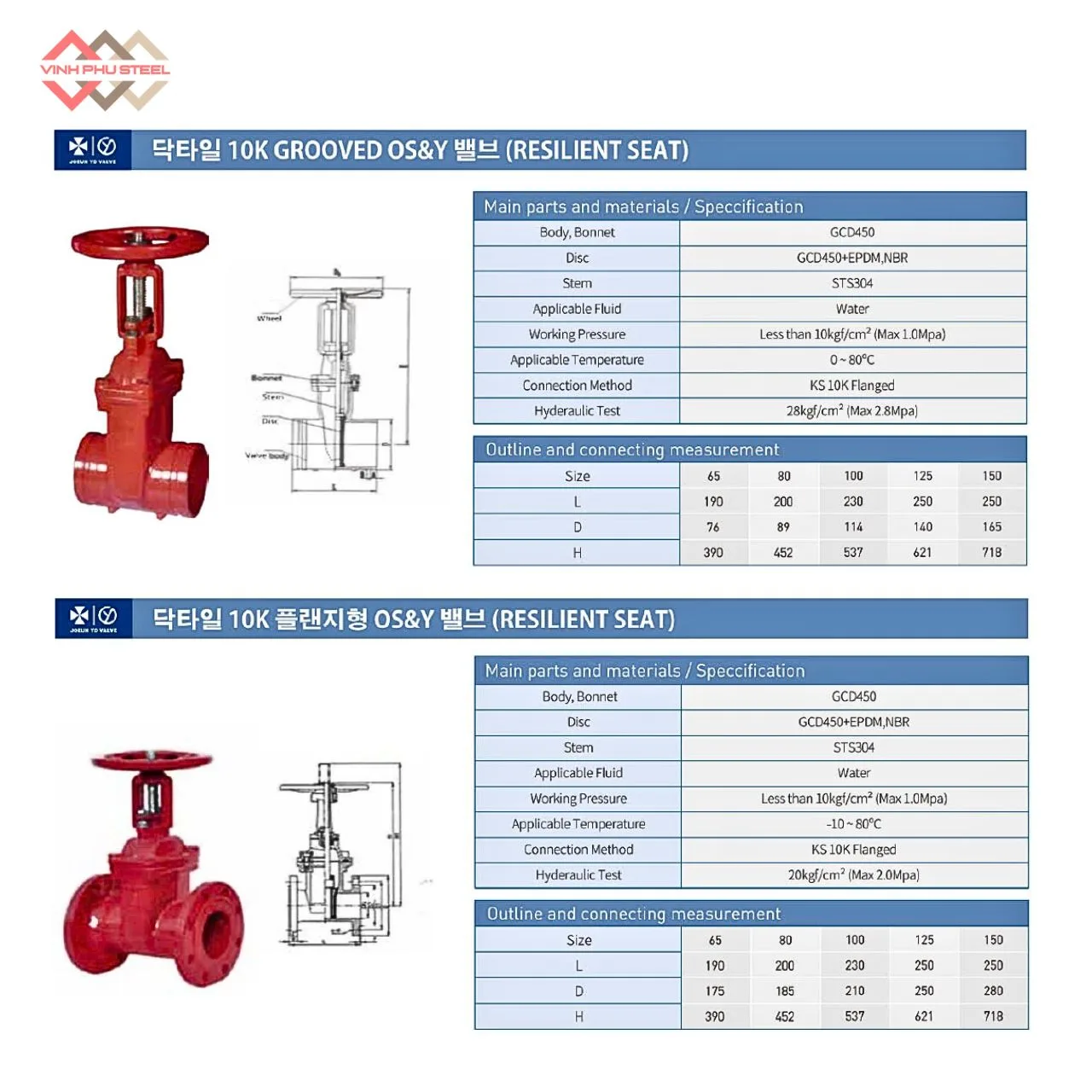

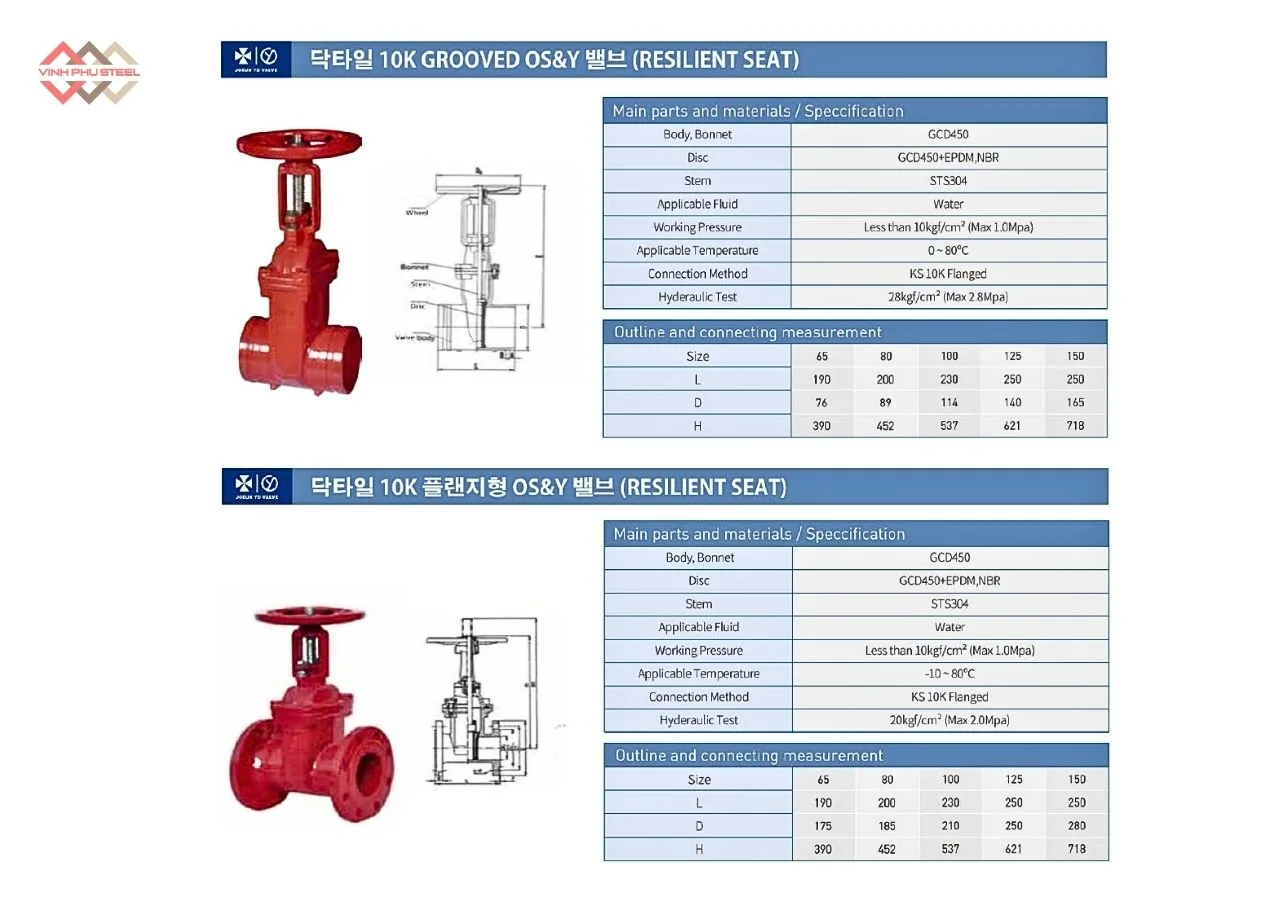

Thông Số Chính Của Van Cổng OS&Y Joeun Korea

Thông số kỹ thuật cơ bản bao gồm:

• Vật liệu thân van: Gang cầu (Ductile Iron), tiêu chuẩn GCD450
• Kiểu vận hành: Ty van ngoài (OS&Y – Outside Screw & Yoke)
• Kiểu kết nối: Mặt bích tiêu chuẩn / Rãnh
• Kích thước van: DN65 – DN150 (tùy model và ứng dụng).
• Áp suất làm việc: PN10
• Nhiệt độ làm việc: -10°C đến 80°C (tùy vật liệu và môi chất).
• Môi trường sử dụng: Nước, khí, chất lỏng công nghiệp, hệ thống PCCC.
• Ứng dụng: Hệ thống cấp thoát nước, PCCC, HVAC, công nghiệp nhẹ và trung bình.

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 32).

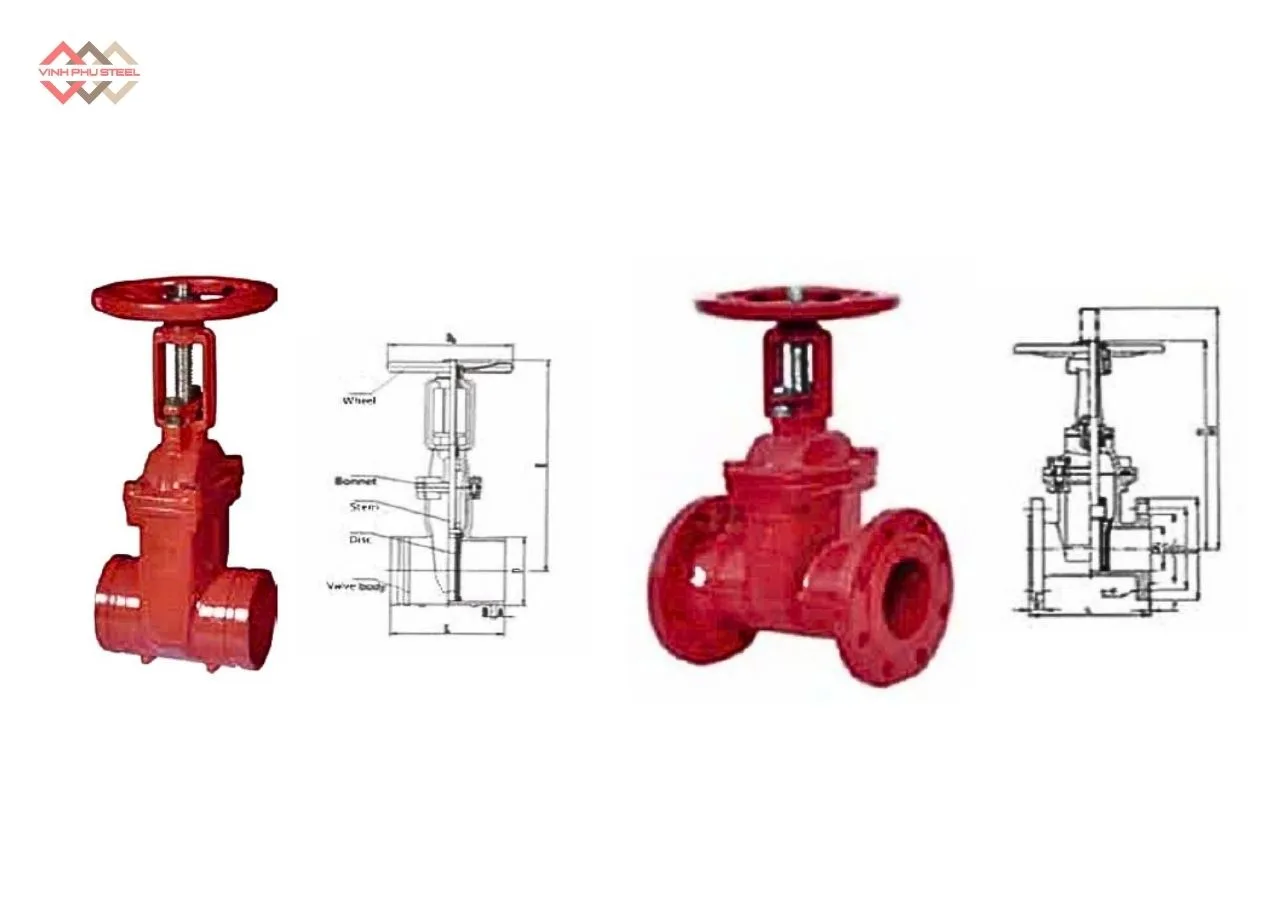

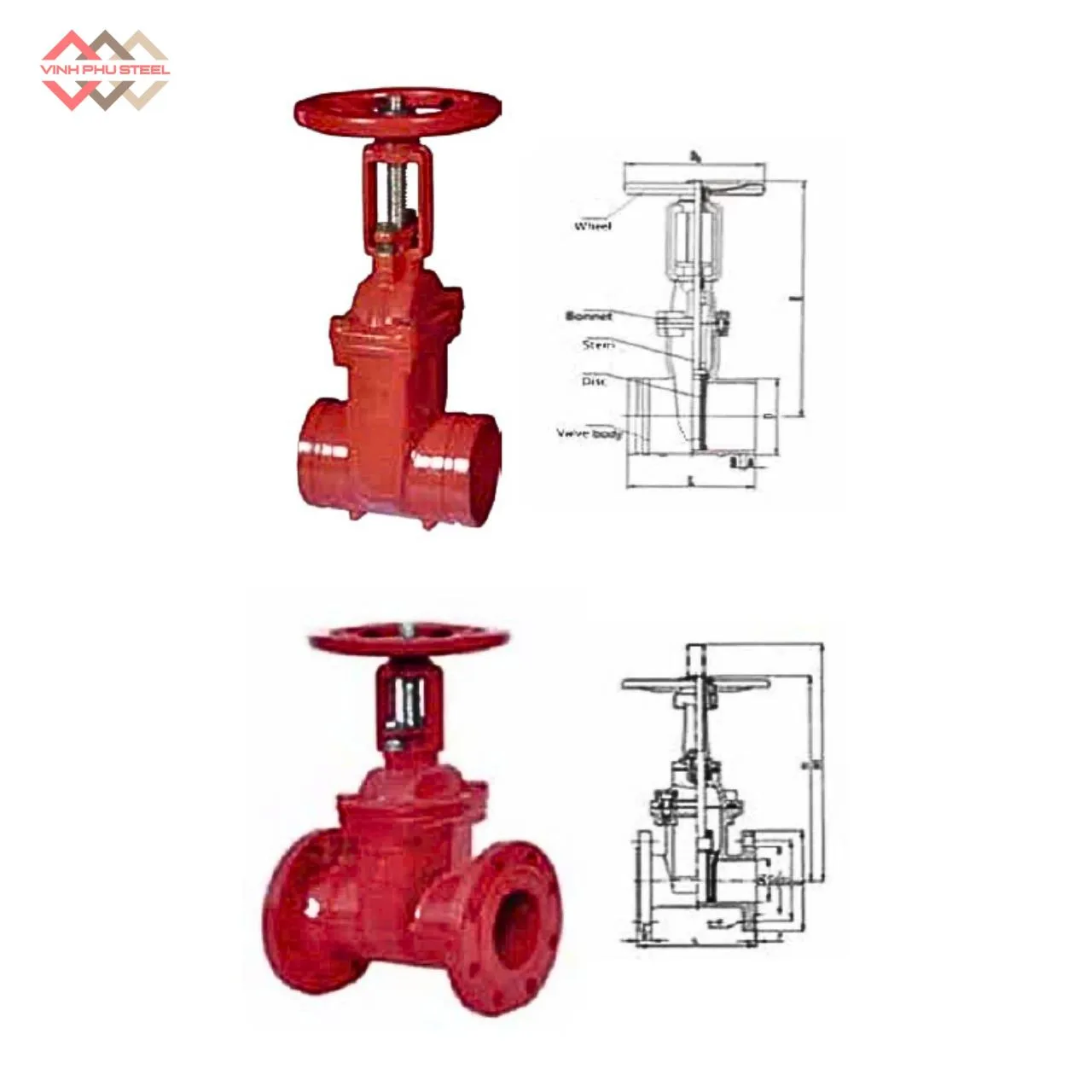

Cấu Tạo Van Cổng OS&Y Joeun Korea – (Resilient Seat)

Để hiểu vì sao Van Cổng OS&Y Resilient Seat vận hành ổn định và đóng kín tuyệt đối, chúng ta cần xem xét chi tiết từng bộ phận cấu thành. Mỗi chi tiết được thiết kế để tối ưu khả năng chịu áp, giảm rò rỉ và bảo trì dễ dàng trong các hệ thống nước, PCCC và công nghiệp.

1. Thân van (Body)

• Thường làm bằng gang cầu, gang xám hoặc thép, chịu áp lực cao, chống ăn mòn.
• Là bộ khung chính, bao bọc toàn bộ các chi tiết bên trong van.

2. Cửa van / Biến van (Gate / Wedge)

• Là bộ phận cắt dòng chảy, thường làm bằng gang, thép hoặc hợp kim chịu lực.
• Mặt tiếp xúc được trang bị Resilient Seat (cao su EPDM/NBR) để van đóng kín hoàn toàn, chống rò rỉ.

3. Ty van (Stem / Shaft)

• Ty van nằm ngoài (OS&Y), di chuyển lên xuống khi đóng/mở van.
• Thường làm bằng thép không gỉ hoặc hợp kim, chịu lực, chống mài mòn.

4. Bích nối (Flange)

• Kết nối van với đường ống theo tiêu chuẩn ANSI, JIS, BS…
• Đảm bảo chịu áp lực cao và cố định van chắc chắn.

5. Tay quay hoặc bộ truyền động (Handwheel / Actuator)

• Tay quay giúp vận hành van, xoay trục để đóng/mở.
• Có thể kết hợp với bộ truyền động điện hoặc khí nén trong các hệ thống tự động.

6. Gioăng làm kín (Seat / Gasket)

• Vật liệu đàn hồi EPDM hoặc NBR, nằm giữa cửa van và thân, giúp van kín tuyệt đối, giảm rò rỉ và giảm lực vận hành.

7. Yoke / Khung ty van

• Là khung đỡ ty van ngoài, đảm bảo ty van thẳng, vận hành mượt mà.
• Giúp quan sát trạng thái mở/đóng dễ dàng.

8. Đai ốc cố định trục (Stem Nut)

• Liên kết tay quay với ty van, giữ ổn định trong quá trình vận hành.

Ưu Điểm Nổi Bật Của Van Cổng OS&Y Joeun Korea – (Resilient Seat)

Van Cổng OS&Y Resilient Seat được nhiều kỹ sư và nhà thầu lựa chọn nhờ khả năng vận hành ổn định, độ bền cao và chống rò rỉ tuyệt đối. Những ưu điểm dưới đây giúp sản phẩm trở thành giải pháp tối ưu cho các hệ thống nước, PCCC và công nghiệp.

1. Dễ quan sát trạng thái đóng/mở

• Nhờ ty van ngoài (OS&Y), người vận hành có thể dễ dàng kiểm tra bằng mắt xem van đang mở hay đóng mà không cần tháo van.

2. Khả năng đóng kín tuyệt đối

• Resilient Seat (mặt bích mềm) giúp van đóng kín hoàn toàn, ngăn rò rỉ nước hoặc khí, ngay cả trong điều kiện áp lực cao.

3. Vật liệu bền bỉ, chống ăn mòn

• Thân van làm bằng gang cầu, gang xám hoặc thép, chịu áp lực và môi trường khắc nghiệt, tăng tuổi thọ van.

4. Vận hành êm, lực xoay nhẹ

• Thiết kế cửa van và ty van giảm ma sát, giúp đóng mở van dễ dàng, vận hành mượt mà.

5. Lắp đặt linh hoạt với mặt bích tiêu chuẩn

• Kết nối mặt bích theo chuẩn ANSI, JIS, BS giúp van dễ lắp đặt, tháo rời và thay thế trong hệ thống.

6. Bảo trì và thay thế dễ dàng

• Ty van ngoài và cấu trúc OS&Y giúp bảo trì đơn giản, chỉ cần tháo bộ phận cần thiết mà không ảnh hưởng toàn bộ hệ thống.

7. Ứng dụng đa dạng

• Phù hợp hệ thống nước, PCCC, HVAC, công nghiệp dầu khí nhẹ, nơi cần van vận hành ổn định, đóng kín và kiểm tra trực quan.

Ứng Dụng Của Van Cổng OS&Y – (Resilient Seat)

Với thiết kế OS&Y dễ quan sát và mặt tiếp xúc Resilient Seat kín tuyệt đối, van cổng OS&Y được ứng dụng rộng rãi trong nhiều hệ thống công nghiệp và dân dụng. Sản phẩm giúp kiểm soát dòng chảy hiệu quả, giảm rò rỉ và tăng độ bền của hệ thống.

1. Hệ thống nước dân dụng và công nghiệp

• Sử dụng để đóng/mở nguồn nước chính hoặc nhánh, đảm bảo vận hành dễ dàng và kín nước tuyệt đối.

2. Hệ thống PCCC (Phòng cháy chữa cháy)

• Lắp đặt trong tuyến ống cấp nước chữa cháy, trụ cứu hỏa, bồn chứa, nơi van cần đóng kín nhanh và kiểm tra trực quan thường xuyên.

3. Hệ thống HVAC (Heating, Ventilation, Air Conditioning)

• Van cổng OS&Y kiểm soát dòng nước và chất lỏng trong hệ thống sưởi, làm lạnh, điều hòa không khí.

4. Công nghiệp dầu khí và hóa chất nhẹ

• Thích hợp cho đường ống dẫn chất lỏng hoặc khí không ăn mòn mạnh, nơi yêu cầu van chịu áp lực, vận hành ổn định và bảo trì dễ dàng.

5. Hệ thống nước sạch và xử lý nước thải

• Dùng trong nhà máy xử lý nước, hồ chứa, trạm bơm, giúp vận hành ổn định, giảm rò rỉ và kiểm soát dòng chảy hiệu quả.

6. Công trình thương mại – dịch vụ

• Ứng dụng tại tòa nhà, khách sạn, trung tâm thương mại, nơi van cần đóng/mở thường xuyên và quan sát trạng thái dễ dàng.

Cách Lắp Đặt Van Cổng OS&Y Đúng Kỹ Thuật

Để van cổng OS&Y Resilient Seat hoạt động ổn định, đạt độ kín tuyệt đối và tuổi thọ cao, việc lắp đặt đúng kỹ thuật là rất quan trọng. Quy trình dưới đây giúp hạn chế rò rỉ, đảm bảo vận hành êm ái và bảo trì dễ dàng trong các hệ thống nước, PCCC và công nghiệp.

1. Chuẩn bị trước khi lắp đặt

• Chuẩn bị dụng cụ: cờ lê, mỏ lết, gioăng, bulong, đai ốc và băng tan hoặc keo ren.
• Kiểm tra thân van, ty van và Resilient Seat đảm bảo không bị móp, nứt hay trầy xước.

2. Vệ sinh đường ống và bề mặt bích

• Làm sạch bụi bẩn, cặn, mạt sắt hoặc gỉ sét trên đường ống và bích.
• Kiểm tra mặt bích ống và mặt bích van có đúng tiêu chuẩn và không bị biến dạng.

3. Lắp van vào đường ống

• Đặt van đúng chiều dòng chảy (thường có mũi tên hướng dòng chảy trên thân van).
• Ghép bích van vào bích đường ống, đảm bảo mặt tiếp xúc khít đều.

4. Siết bulong và đai ốc

• Xiết bulong theo thứ tự chéo (star pattern) để phân bố lực đều, tránh làm biến dạng mặt bích hoặc thân van.
• Không siết quá mạnh để tránh hư Resilient Seat hoặc biến dạng thân van.

5. Kiểm tra ty van và tay quay

• Ty van ngoài (OS&Y) phải di chuyển trơn tru khi xoay tay quay.
• Đảm bảo tay quay vận hành dễ dàng, không bị kẹt hoặc nghiêng lệch.

6. Kiểm tra kín và thử áp

• Mở nguồn nước hoặc khí để thử rò rỉ tại bích và thân van.
• Xoay van đóng/mở vài lần, kiểm tra áp suất hoạt động và sự ổn định của ty van.

7. Vận hành và bảo trì định kỳ

• Vận hành van đều đặn để tránh kẹt, đặc biệt với hệ thống ít sử dụng.
• Kiểm tra Resilient Seat và gioăng, thay thế khi cần để đảm bảo van luôn đóng kín tuyệt đối.

Những Vấn Đề Thường Gặp Và Biện Pháp Khi Lắp Đặt Van Cổng OS&Y (Resilient Seat)

Mặc dù van cổng OS&Y Resilient Seat có thiết kế chắc chắn và vận hành ổn định, trong quá trình lắp đặt và sử dụng vẫn có thể gặp một số vấn đề. Hiểu rõ các vấn đề phổ biến và biện pháp khắc phục sẽ giúp van hoạt động hiệu quả, giảm rò rỉ và tăng tuổi thọ hệ thống.

1. Rò rỉ tại bích nối

• Nguyên nhân: Bích không đồng tâm, bulong siết không đều, gioăng kém chất lượng.
• Biện pháp: Siết bulong theo thứ tự chéo, kiểm tra mặt bích và gioăng, thay gioăng nếu cần.

2. Ty van bị kẹt hoặc xoay nặng

• Nguyên nhân: Bẩn, gỉ sét trong thân van, Resilient Seat hoặc ty van chưa bôi trơn.
• Biện pháp: Vệ sinh van, bôi dầu bôi trơn chuyên dụng, kiểm tra trục van và mặt tiếp xúc.

3. Van đóng/mở không hết hành trình

• Nguyên nhân: Lắp van ngược chiều dòng chảy, ty van bị lệch hoặc Resilient Seat bị sai kích thước.
• Biện pháp: Lắp đúng chiều mũi tên trên thân van, kiểm tra ty van, thay thế Resilient Seat nếu cần.

4. Rò rỉ qua mặt Resilient Seat

• Nguyên nhân: Mặt tiếp xúc bị hư hỏng, bẩn hoặc biến dạng do siết bulong quá lực.
• Biện pháp: Tháo van, làm sạch hoặc thay mới Resilient Seat, xiết bulong vừa đủ.

5. Van bị rung hoặc phát tiếng ồn khi vận hành

• Nguyên nhân: Áp suất cao hơn giới hạn, dòng chảy quá mạnh, bulong siết lệch.
• Biện pháp: Kiểm tra áp suất hệ thống, điều chỉnh bulong đều, lắp van đúng vị trí, đảm bảo kích thước van phù hợp đường ống.

6. Lắp đặt sai tiêu chuẩn bích

• Nguyên nhân: Mặt bích không đúng tiêu chuẩn hoặc đường kính không khớp.
• Biện pháp: Chọn bích van đúng tiêu chuẩn (ANSI, JIS, BS…), kiểm tra kích thước đường ống trước khi lắp.
