Van Cổng Inox Mặt Bích Joeun Korea – Gate Valve

Mô tả

Trong các hệ thống công nghiệp hiện đại, việc kiểm soát dòng chảy chất lỏng và hơi nước đóng vai trò cực kỳ quan trọng. Van Cổng Inox Mặt Bích Joeun Korea nổi bật như một giải pháp tối ưu, kết hợp giữa độ bền cao, khả năng chịu áp lực tốt và thiết kế hiện đại, giúp vận hành hệ thống an toàn và hiệu quả. Được sản xuất theo tiêu chuẩn Hàn Quốc, van cổng inox Joeun không chỉ đáp ứng yêu cầu kỹ thuật khắt khe mà còn mang lại sự tin cậy lâu dài cho các doanh nghiệp trong nhiều lĩnh vực như nước, hơi, dầu, và hóa chất.

Bài viết dưới đây sẽ cung cấp cho bạn cái nhìn chi tiết về cấu tạo, nguyên lý hoạt động, ứng dụng thực tế và ưu điểm nổi bật của van cổng inox mặt bích Joeun Korea, giúp bạn lựa chọn đúng sản phẩm phù hợp với nhu cầu sử dụng.

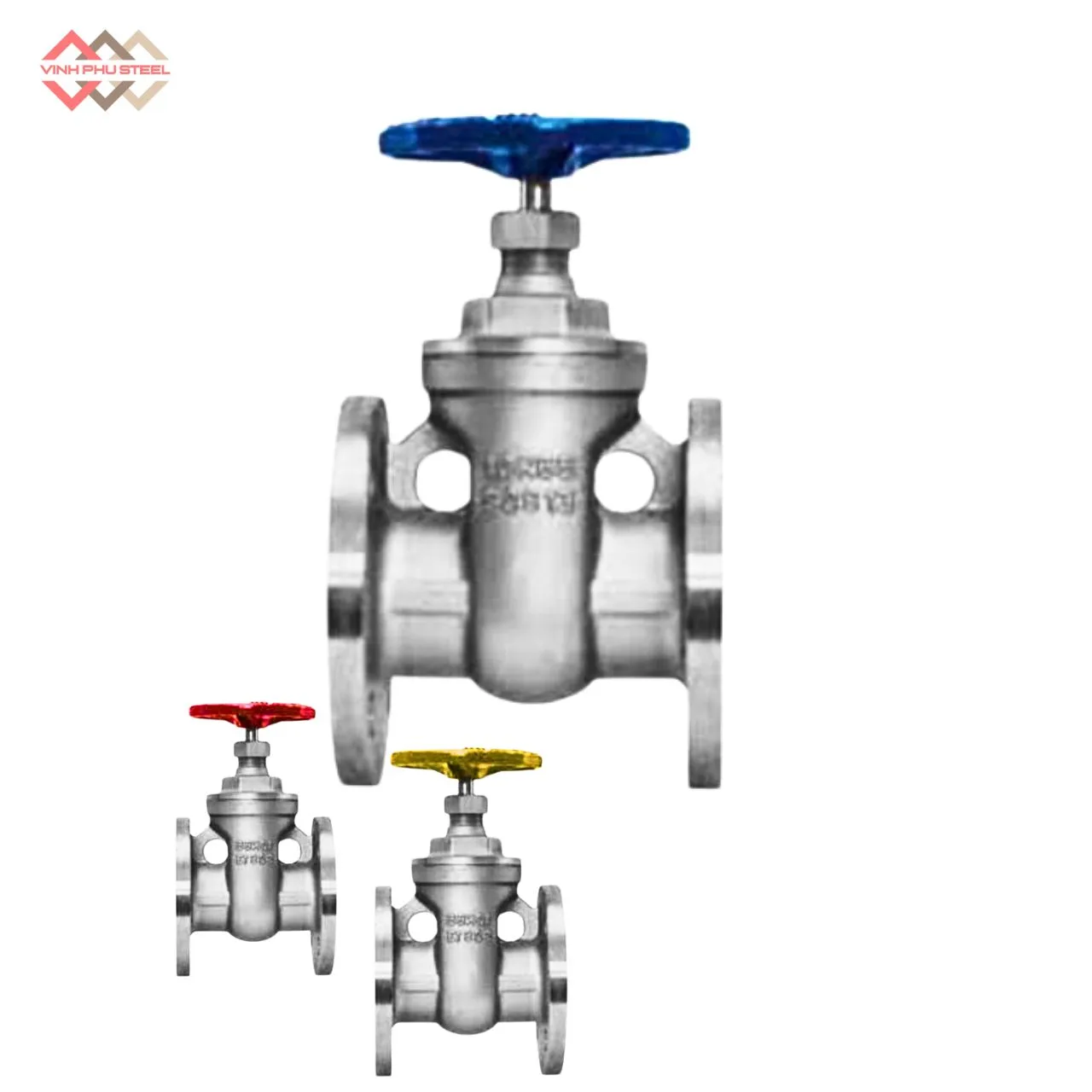

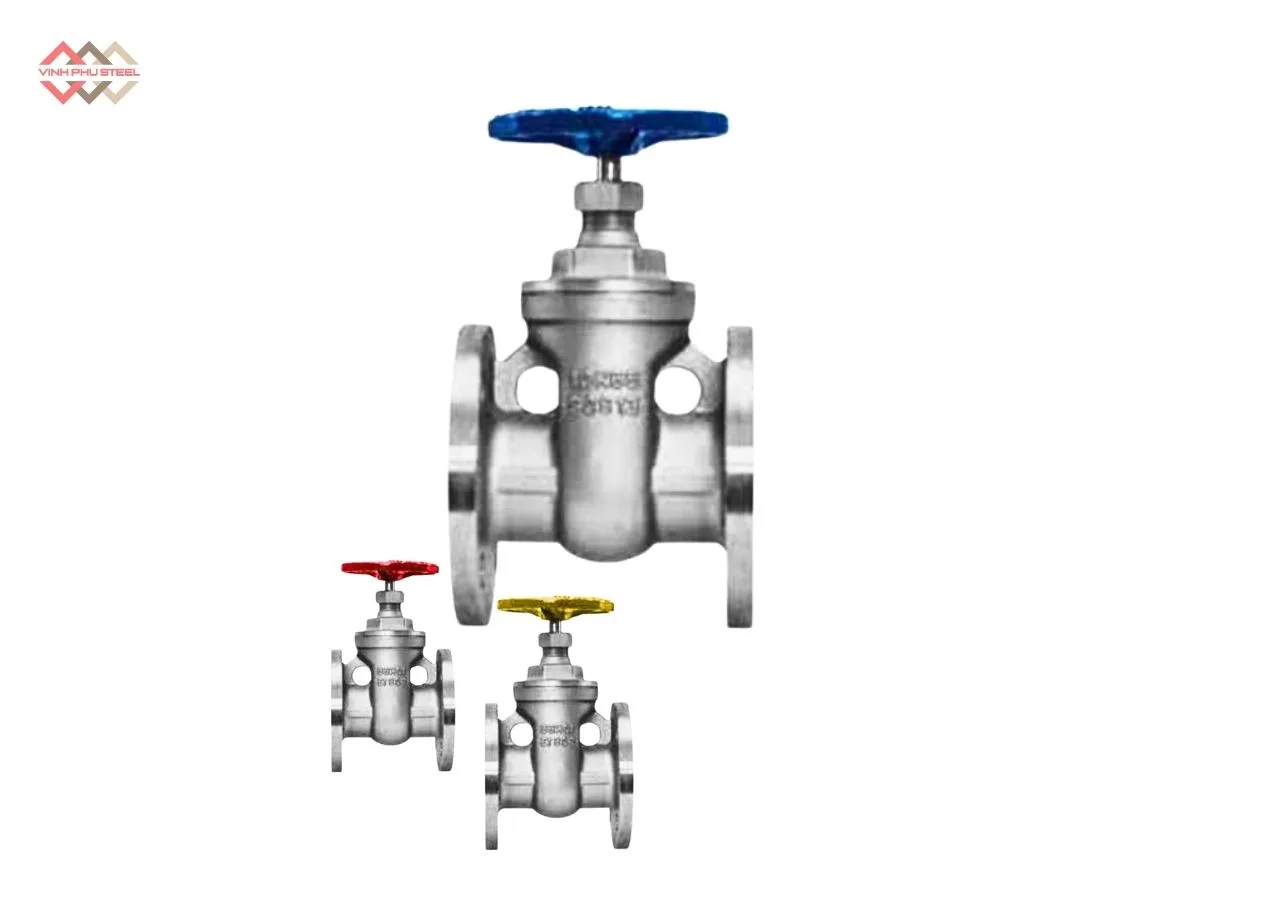

Van Cổng Inox Mặt Bích Joeun Korea

Van Cổng Inox Mặt Bích là giải pháp tối ưu cho các hệ thống công nghiệp yêu cầu độ bền cao và khả năng chịu áp lực tốt. Với thiết kế mặt bích chắc chắn và chất liệu inox chất lượng, van giúp kiểm soát dòng chảy chất lỏng, hơi nước hay hóa chất một cách an toàn và hiệu quả. Bài viết này sẽ cung cấp thông tin chi tiết về cấu tạo, nguyên lý hoạt động, ứng dụng và ưu điểm nổi bật của van cổng inox mặt bích, giúp bạn lựa chọn đúng sản phẩm phù hợp cho hệ thống của mình.

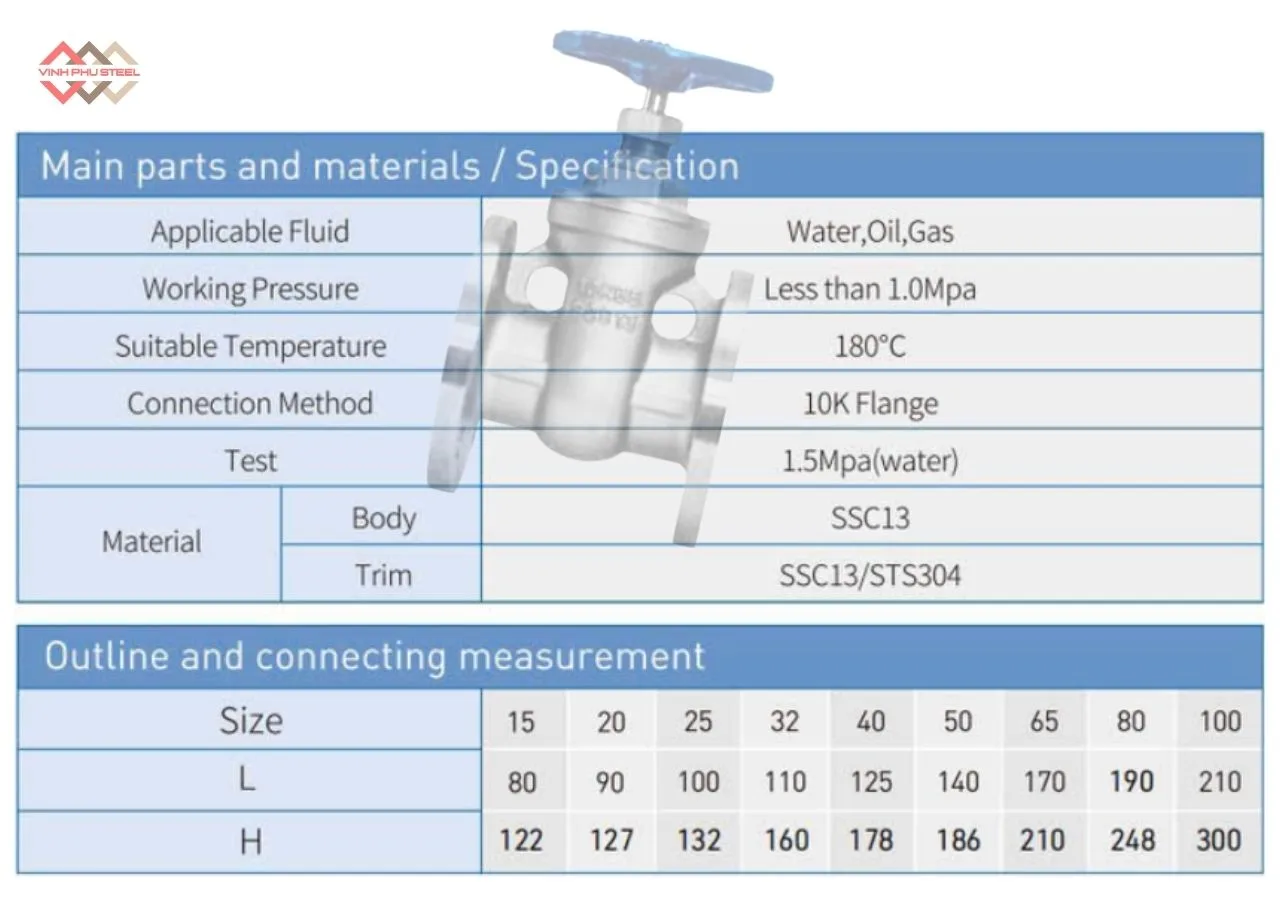

Thông Số Chính Của Van Cổng Inox Nối Ren Joeun Korea

Thông số kỹ thuật cơ bản bao gồm:

• Vật liệu thân van: Thép không gỉ SSC13
• Kiểu van: Van cổng
• Kiểu kết nối: Bích nối
• Kích thước van: DN15 – DN100.
• Áp suất làm việc: 1.0 Mpa
• Nhiệt độ làm việc: Đến 180°C
• Môi trường sử dụng: Nước, dầu. gas
• Nhà cung cấp: Thép Vinh Phú

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 16)

Nguyên Lý Hoạt Động Của Van Cổng Inox Mặt Bích Joeun Korea

Van Cổng Inox Mặt Bích hoạt động dựa trên cơ chế đóng/mở tuyến tính. Khi tay quay hoặc bộ truyền động quay trục van, cửa van (cổng van) sẽ di chuyển lên hoặc xuống theo trục thẳng đứng, cho phép dòng chất lỏng đi qua hoặc bị chặn lại hoàn toàn.

• Mở van: Cửa van nâng lên, tạo khoảng trống cho dòng chất lỏng chảy qua đường ống mà không gây cản trở đáng kể, giúp giảm tổn thất áp suất.
• Đóng van: Cửa van hạ xuống, khít với ghế van, ngăn hoàn toàn dòng chảy, đảm bảo hệ thống kín tuyệt đối.

Nguyên lý đơn giản nhưng hiệu quả này giúp van cổng inox mặt bích thích hợp cho nước, hơi, dầu và các hóa chất trong hệ thống công nghiệp.

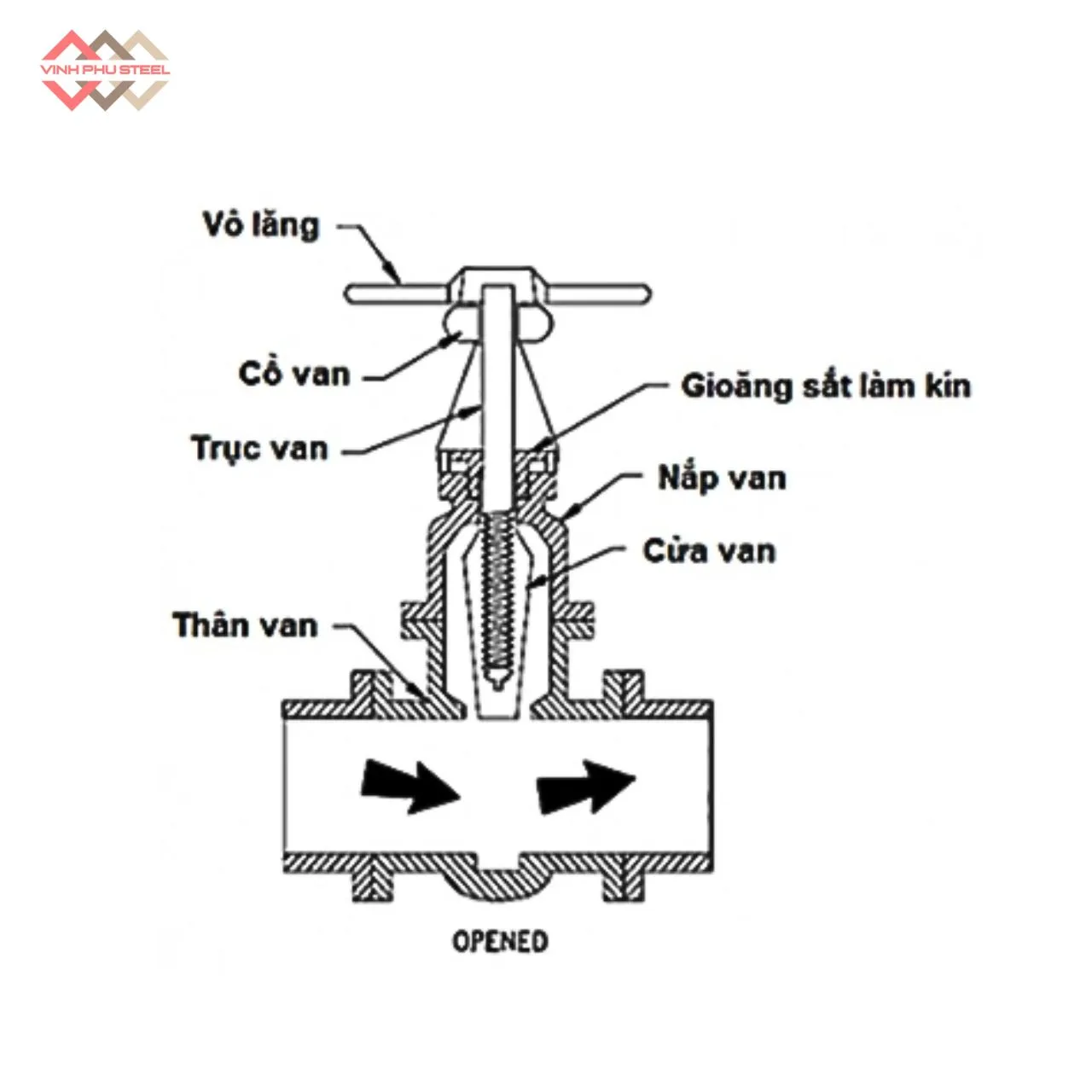

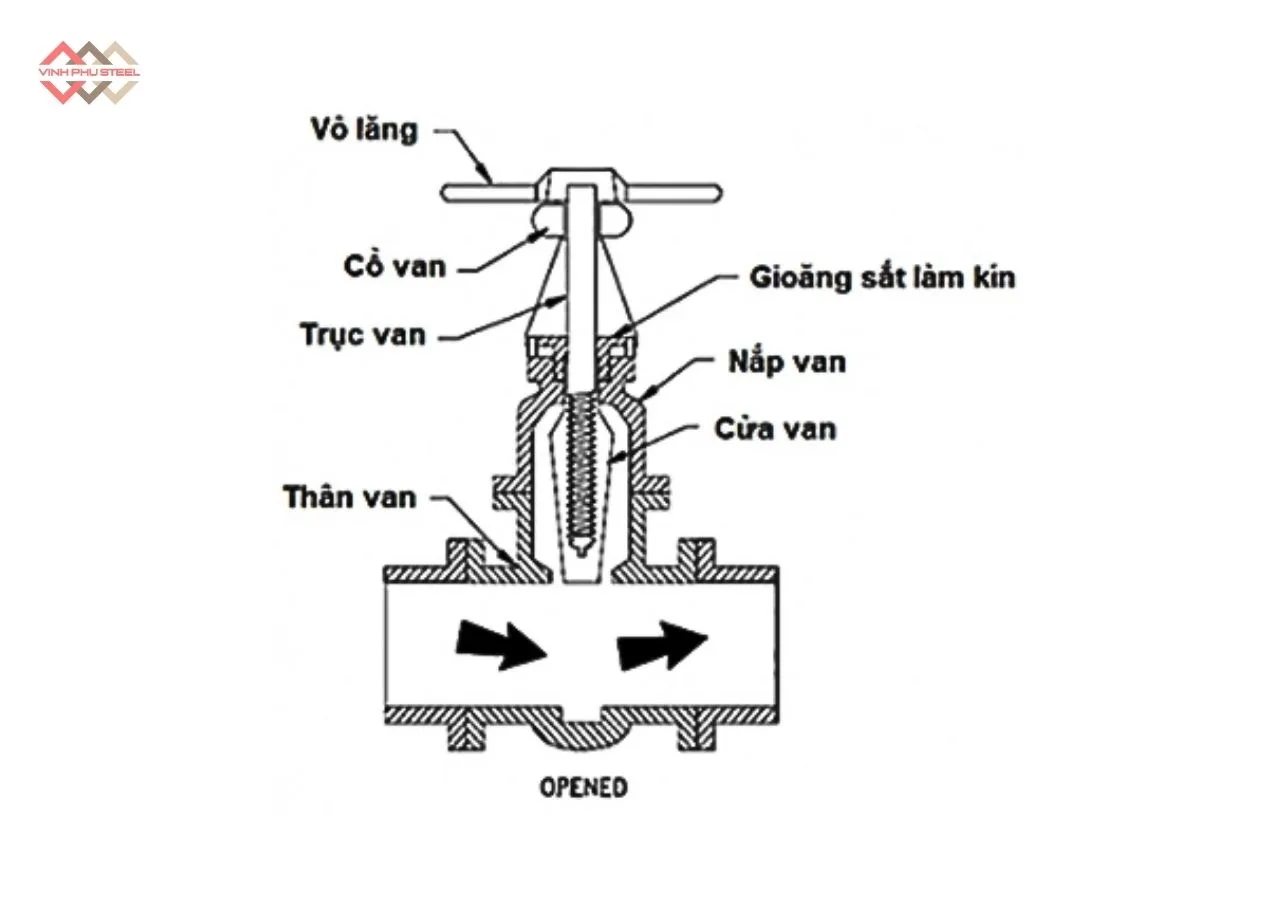

Cấu Tạo Chi Tiết Của Van Cổng Inox Mặt Bích Joeun Korea

Van Cổng Inox Mặt Bích là loại van công nghiệp được thiết kế chắc chắn, phù hợp cho các hệ thống chịu áp lực cao, hóa chất ăn mòn, hơi nước hay nước sạch. Cấu tạo van gồm các bộ phận chính sau:

1. Thân van (Body):

   • Là phần chính của van, giữ vai trò bảo vệ các bộ phận bên trong và dẫn hướng dòng chất lỏng.
   • Chất liệu inox cao cấp như SS304 hoặc SS316 giúp chống gỉ sét, chịu nhiệt và ăn mòn, tăng tuổi thọ van.
   • Hai đầu thân van được thiết kế mặt bích tiêu chuẩn (DIN, JIS, ANSI), giúp kết nối chắc chắn với đường ống bằng bulong.

2. Cửa van (Gate / Wedge):

   • Là bộ phận chính đóng/mở dòng chảy.
   • Cửa van có thể là hình chữ nhật hoặc nêm (solid wedge, flexible wedge), tùy theo thiết kế và áp suất hệ thống.
   • Khi đóng, cửa van ép chặt vào ghế van tạo độ kín tuyệt đối, ngăn rò rỉ.
   • Khi mở, cửa van di chuyển thẳng đứng, tạo đường chảy lớn, giảm tổn thất áp suất.

3. Trục van (Stem / Shaft):

   • Kết nối cửa van với tay quay hoặc bộ truyền động.
   • Trục van chuyển động quay thành chuyển động tuyến tính để nâng/hạ cửa van.
   • Trục van được chế tạo từ inox chịu lực, chống mài mòn và ăn mòn hóa chất, đảm bảo vận hành bền bỉ.

4. Ghế van (Seat):

   • Ghế van là bề mặt tiếp xúc với cửa van khi đóng, đảm bảo kín tuyệt đối.
   • Có thể làm bằng inox, hợp kim hoặc vật liệu chịu mài mòn tùy loại chất lỏng.
   • Thiết kế ghế van chính xác giúp giảm hiện tượng rò rỉ và mài mòn theo thời gian.

5. Tay quay hoặc bộ truyền động (Actuator):

   • Tay quay: vận hành thủ công, thích hợp hệ thống nhỏ hoặc áp suất thấp.
   • Bộ truyền động điện, khí nén hoặc thủy lực: dùng cho hệ thống lớn, áp suất cao, hoặc cần điều khiển tự động từ xa.
   • Cho phép đóng/mở van chính xác, tiết kiệm thời gian và công sức vận hành.

6. Gioăng làm kín (Gasket):

   • Gioăng được đặt giữa mặt bích van và đường ống, ngăn chặn rò rỉ chất lỏng.
   • Thường làm từ cao su chịu nhiệt, PTFE hoặc vật liệu chống ăn mòn.

7. Bu-lông và đai ốc mặt bích:

   • Dùng để cố định van vào đường ống, đảm bảo kết nối chắc chắn, chịu được áp lực vận hành.

Ưu Điểm Của Van Cổng Inox Mặt Bích

Van Cổng Inox Mặt Bích được ưa chuộng trong các hệ thống công nghiệp nhờ những ưu điểm vượt trội sau:

1. Chịu áp lực và nhiệt độ cao:

   • Được chế tạo từ inox chất lượng cao (SS304, SS316), van có khả năng hoạt động ổn định trong môi trường áp suất cao và nhiệt độ lớn.

2. Khả năng chống ăn mòn tuyệt vời:

   • Thích hợp cho các hệ thống nước, hơi, dầu, hóa chất hoặc môi trường ăn mòn nhờ chất liệu inox chống gỉ sét và mài mòn.

3. Độ kín tốt:

   • Cửa van kết hợp với ghế van chính xác giúp ngăn rò rỉ hoàn toàn khi đóng van, đảm bảo vận hành an toàn và tiết kiệm năng lượng.

4. Dễ dàng lắp đặt và bảo dưỡng:

   • Thiết kế mặt bích tiêu chuẩn giúp kết nối nhanh chóng với đường ống.
   • Các bộ phận dễ tháo rời, thuận tiện cho bảo trì và thay thế linh kiện.

5. Vận hành linh hoạt:

   • Có thể vận hành thủ công bằng tay quay hoặc tự động bằng bộ truyền động điện, khí nén, đáp ứng nhu cầu cho các hệ thống lớn và phức tạp.

6. Độ bền cao, tuổi thọ lâu dài:

   • Chất liệu inox và thiết kế chắc chắn giúp van hoạt động bền bỉ, giảm chi phí thay thế, phù hợp cho các hệ thống công nghiệp liên tục.

7. Ứng dụng đa dạng:

   • Phù hợp với nhiều loại chất lỏng như nước, hơi, dầu, hóa chất, và các hệ thống xử lý nước sạch, nhà máy điện, dầu khí, công nghiệp hóa chất…

Ứng Dụng Của Van Cổng Inox Mặt Bích Joeun Korea

Nhờ độ bền cao, khả năng chịu áp lực và chống ăn mòn tốt, Van Cổng Inox Mặt Bích được sử dụng rộng rãi trong nhiều ngành công nghiệp:

1. Hệ thống cấp nước và xử lý nước:

   • Dùng để điều khiển dòng chảy trong các nhà máy nước sạch, hệ thống lọc nước, bể chứa và trạm bơm.

2. Ngành dầu khí và hóa chất:

   • Kiểm soát dòng chảy các loại dầu, hóa chất ăn mòn, hơi hoặc dung dịch có tính ăn mòn cao.
   • Đặc biệt phù hợp với môi trường cần độ kín tuyệt đối và vận hành an toàn.

3. Ngành điện và nhiệt:

   • Sử dụng trong các nhà máy nhiệt điện, hơi nước, nồi hơi để điều tiết dòng chảy và đóng mở đường ống chính.

4. Ngành thực phẩm và dược phẩm:

   • Do inox chống gỉ và dễ vệ sinh, van phù hợp với hệ thống nước, dung dịch hoặc chất lỏng trong chế biến thực phẩm, đồ uống và dược phẩm.

5. Các hệ thống công nghiệp khác:

   • Hệ thống HVAC, hệ thống bơm, đường ống nước lạnh và nóng, xử lý chất thải công nghiệp.

Van cổng inox mặt bích là lựa chọn lý tưởng cho mọi hệ thống đòi hỏi độ kín cao, chịu áp lực tốt và tuổi thọ lâu dài, mang lại hiệu quả vận hành và an toàn tối ưu cho doanh nghiệp.

Hướng Dẫn Lắp Đặt Van Cổng Inox Mặt Bích

Để đảm bảo van cổng inox mặt bích hoạt động hiệu quả, bền bỉ và an toàn, cần tuân thủ các bước lắp đặt sau:

1. Kiểm tra van và đường ống trước khi lắp:

   • Đảm bảo van không bị hư hỏng, trầy xước, bụi bẩn hay vật thể lạ.
   • Kiểm tra mặt bích và gioăng làm kín, đảm bảo sạch sẽ và không bị méo.

2. Chuẩn bị đường ống:

   • Hai đầu mặt bích của đường ống phải thẳng, song song và cùng kích thước tiêu chuẩn với mặt bích van.
   • Loại bỏ gỉ sét, cặn bẩn, vật thể lạ bên trong ống.

3. Đặt gioăng làm kín:

   • Đặt gioăng vào đúng vị trí giữa mặt bích van và mặt bích đường ống.
   • Chọn gioăng phù hợp với chất lỏng, áp lực và nhiệt độ hệ thống.

4. Lắp van vào đường ống:

   • Đặt van giữa hai đầu mặt bích đường ống, đảm bảo trục van thẳng đứng (với van đứng) hoặc nằm đúng hướng dòng chảy.
   • Cố định bằng bulông và đai ốc, xiết chéo theo kiểu “ngôi sao” để đảm bảo lực đều và tránh rò rỉ.

5. Kiểm tra hướng dòng chảy:

   • Van cổng inox là loại đóng/mở hoàn toàn, nhưng vẫn cần đảm bảo lắp đúng chiều dòng chảy nếu van có đánh dấu hướng.

6. Vận hành thử:

   • Mở và đóng van từ từ vài lần để kiểm tra trơn tru, không kẹt cứng.
   • Kiểm tra kín khít, không rò rỉ ở mặt bích hoặc cửa van.

7. Bảo trì định kỳ:

   • Thường xuyên kiểm tra bulông, gioăng và trục van.
   • Lau chùi bụi bẩn, cặn bám trên cửa van để tăng tuổi thọ và đảm bảo vận hành hiệu quả.

Vấn Đề Thường Gặp Và Biện Pháp Khắc Phục

Hiểu rõ các vấn đề thường gặp khi lắp đặt và vận hành sẽ giúp bạn tối ưu hiệu suất và tuổi thọ của van cổng inox mặt bích.

1. Rò rỉ tại mặt bích hoặc cửa van

   • Nguyên nhân: Gioăng làm kín bị lệch hoặc không đúng kích thước; bulông xiết không đều; cửa van hoặc ghế van có cặn bẩn.
   • Biện pháp khắc phục:
     • Chọn gioăng phù hợp và đặt chính xác.
     • Xiết bulông theo kiểu chéo “ngôi sao” để lực đều.
     • Vệ sinh sạch sẽ cửa van và ghế van trước khi lắp.

2. Van bị kẹt, khó mở hoặc đóng

   • Nguyên nhân: Trục van lệch, vật thể lạ trong van, cặn bám trên cửa hoặc trong thân van.
   • Biện pháp khắc phục:
     • Căn chỉnh trục van thẳng hàng.
     • Vệ sinh bên trong van trước khi lắp đặt.
     • Mở van thử vài lần để trơn tru trước khi vận hành chính thức.

3. Lắp van sai chiều dòng chảy

   • Nguyên nhân: Một số van cổng inox có mũi tên chỉ hướng dòng chảy; lắp ngược sẽ làm giảm hiệu quả và gây hư hại.
   • Biện pháp khắc phục:
     • Luôn kiểm tra mũi tên trên thân van.
     • Lắp đúng chiều trước khi xiết bulông.

4. Bulông mặt bích lỏng hoặc quá chặt

   • Nguyên nhân: Xiết không đều hoặc lực quá mạnh làm biến dạng mặt bích; lực quá yếu gây rò rỉ.
   • Biện pháp khắc phục:
     • Xiết bulông theo thứ tự chéo, từng vòng, đảm bảo lực vừa phải.
     • Sử dụng cờ lê lực để xiết chính xác.

5. Cửa van hoặc ghế van mài mòn sớm

   • Nguyên nhân: Chất lỏng chứa cặn bẩn, vận hành đóng/mở nhanh, mài mòn vật liệu.
   • Biện pháp khắc phục:
     • Lọc chất lỏng trước khi vào van.
     • Vận hành van đóng/mở từ từ.
     • Kiểm tra và thay ghế van định kỳ nếu cần.

So sánh Van Cổng Inox Mặt Bích và Van Cổng Inox Nối Ren

Mỗi loại van cổng inox đều có ưu điểm và hạn chế riêng. Việc lựa chọn đúng loại giúp hệ thống vận hành ổn định, bền bỉ và tiết kiệm chi phí.

Tóm lại:

• Van cổng inox mặt bích: Ưu tiên cho hệ thống lớn, áp suất cao, yêu cầu độ kín tuyệt đối và bảo trì định kỳ.
• Van cổng inox nối ren: Phù hợp hệ thống nhỏ, dễ lắp đặt nhanh, chi phí thấp, nhưng hạn chế về áp lực và kích thước đường ống.

Mua Van Cổng Inox Mặt Bích Chính Hãng, Giá Rẻ

Thép Vinh Phú tự hào cung cấp các dòng Van Cổng Inox Mặt Bích chính hãng, chất lượng cao với giá cả cạnh tranh, đáp ứng nhu cầu công nghiệp của mọi doanh nghiệp.

Tại Thép Vinh Phú, các sản phẩm van cổng inox mặt bích được nhập khẩu và kiểm định chất lượng nghiêm ngặt, đảm bảo độ bền cao, khả năng chịu áp lực tốt và chống ăn mòn tuyệt đối. Dù là hệ thống nước, hơi, dầu hay hóa chất, van cổng inox tại Vinh Phú luôn vận hành ổn định, an toàn và tiết kiệm chi phí bảo trì.

Chọn mua van cổng inox mặt bích tại Thép Vinh Phú, bạn sẽ nhận được:

• Sản phẩm chính hãng, chất lượng tiêu chuẩn Hàn Quốc.
• Giá cả hợp lý, cạnh tranh trên thị trường.
• Tư vấn kỹ thuật chuyên nghiệp, phù hợp từng hệ thống công nghiệp.
• Dịch vụ giao hàng nhanh chóng, tận nơi trên toàn quốc.

Thép Vinh Phú cam kết mang đến giải pháp van công nghiệp hiệu quả, bền bỉ, giúp doanh nghiệp vận hành hệ thống một cách tối ưu nhất.

Hãy liên hệ ngay Thép Vinh Phú để nhận Báo Giá Mới & Tốt Nhất
