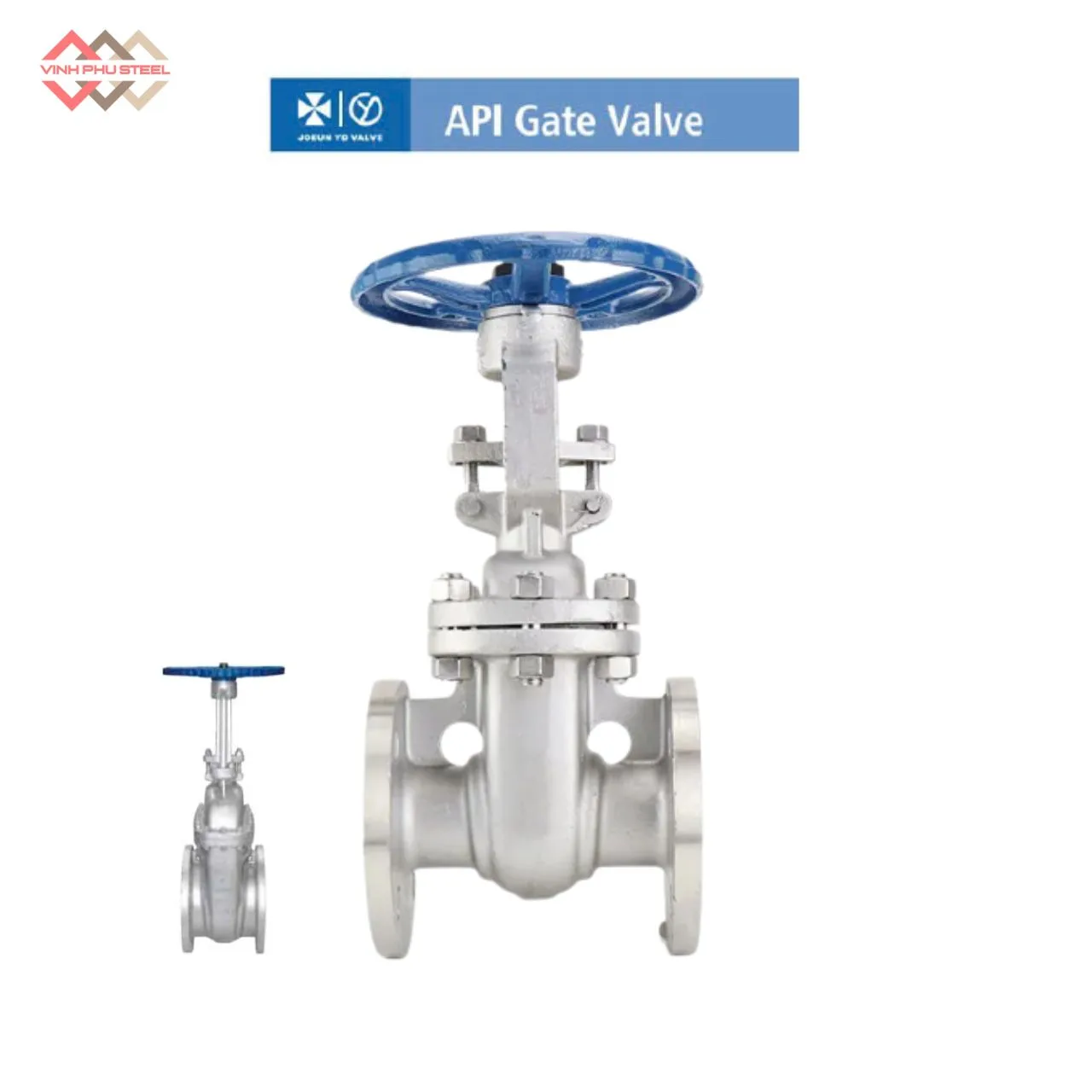

Van Cổng API Joeun Korea – API Gate Valve

Mô tả

Van Cổng API Joeun Korea (API Gate Valve) là thiết bị quan trọng trong các hệ thống đường ống công nghiệp, được thiết kế để đóng – mở hoàn toàn dòng chảy với độ kín tuyệt đối. Sản xuất theo tiêu chuẩn API – American Petroleum Institute, van đảm bảo khả năng chịu áp lực, nhiệt độ cao và vận hành bền bỉ trong các môi trường khắc nghiệt như dầu khí, hóa chất, hơi, nước và khí nén.

Trong bài viết này, chúng ta sẽ tìm hiểu chi tiết về khái niệm – cấu tạo – nguyên lý hoạt động – ưu điểm – ứng dụng – thông số kỹ thuật – hướng dẫn lắp đặt và bảo dưỡng của Van Cổng API Joeun Korea, giúp bạn lựa chọn đúng sản phẩm cho hệ thống đường ống công nghiệp và nâng cao hiệu quả vận hành.

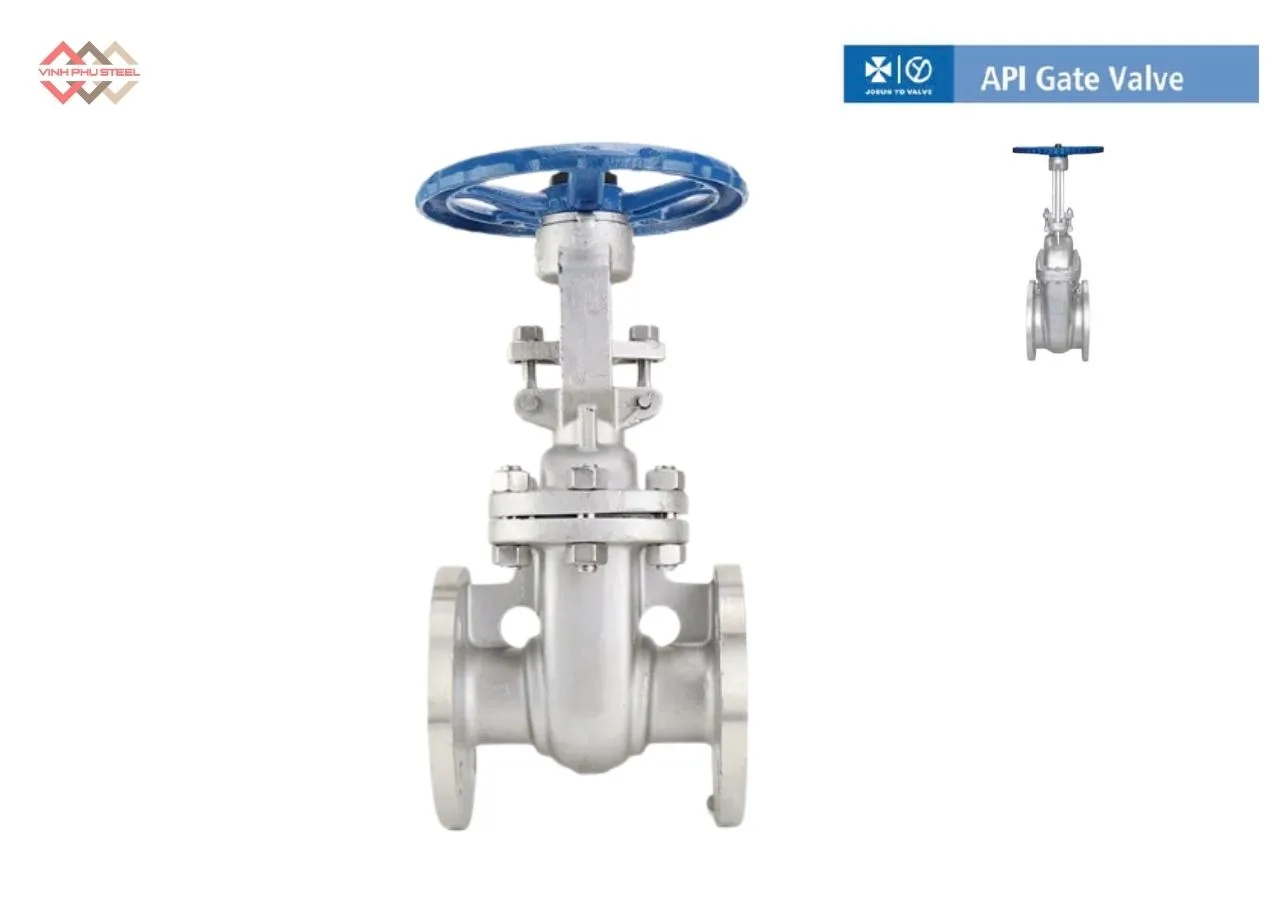

Van Cổng API Joeun Korea – API Gate Valve

Van Cổng API là loại van công nghiệp được thiết kế và sản xuất theo tiêu chuẩn API – American Petroleum Institute, đáp ứng các yêu cầu khắt khe về áp suất, nhiệt độ và độ kín trong hệ thống đường ống công nghiệp. Van chủ yếu được sử dụng để đóng hoàn toàn hoặc mở hoàn toàn dòng chảy, không dùng để điều tiết lưu lượng.

Chức Năng:

• Đóng/mở dòng chảy:

• • Khi van mở hoàn toàn, dòng chảy đi qua gần như không cản trở.
  • Khi van đóng hoàn toàn, dòng chảy bị chặn tuyệt đối, đảm bảo độ kín cao.

• Bảo vệ hệ thống:

• • Ngăn ngừa rò rỉ lưu chất trong các môi trường áp lực cao, nhiệt độ lớn, hoặc hóa chất ăn mòn.

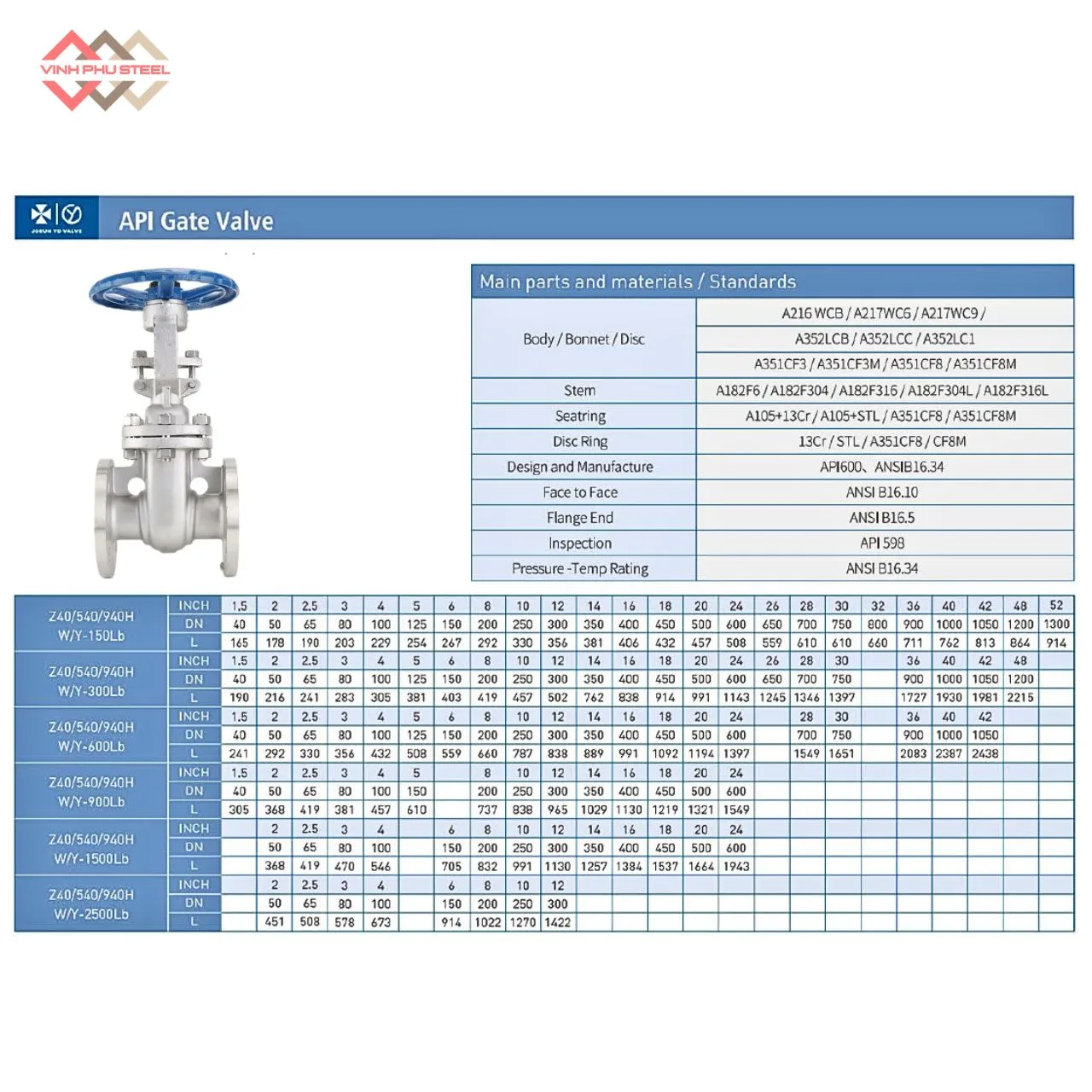

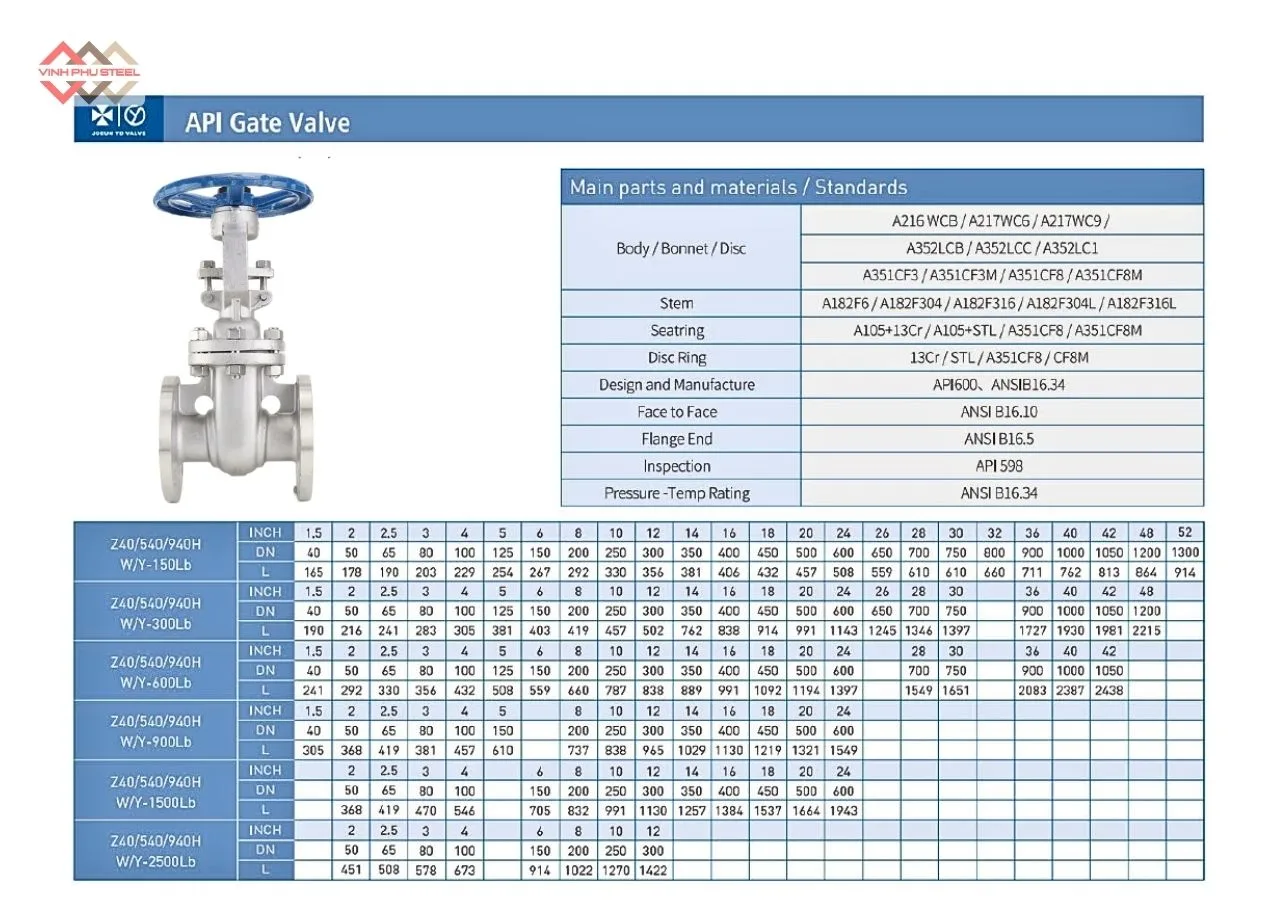

Thông Số Kỹ Thuật Van Cổng API Joeun Koerea

Thông số kỹ thuật chính của sản phẩm bao gồm:

• Tên sản phẩm: API Gate Valve
• Thương hiệu: Joeun Korea
• Xuất xứ: Hàn Quốc
• Kiểu dáng: Van cổng, van cửa
• Vật liệu thân van (Body): Nhiều vật liệu (xem thêm catalog)
• Kết nối: Nối bích
• Kích thước (Size): DN40 – DN1300
• Nhà phân phối: Thép Vinh Phú.

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 39).

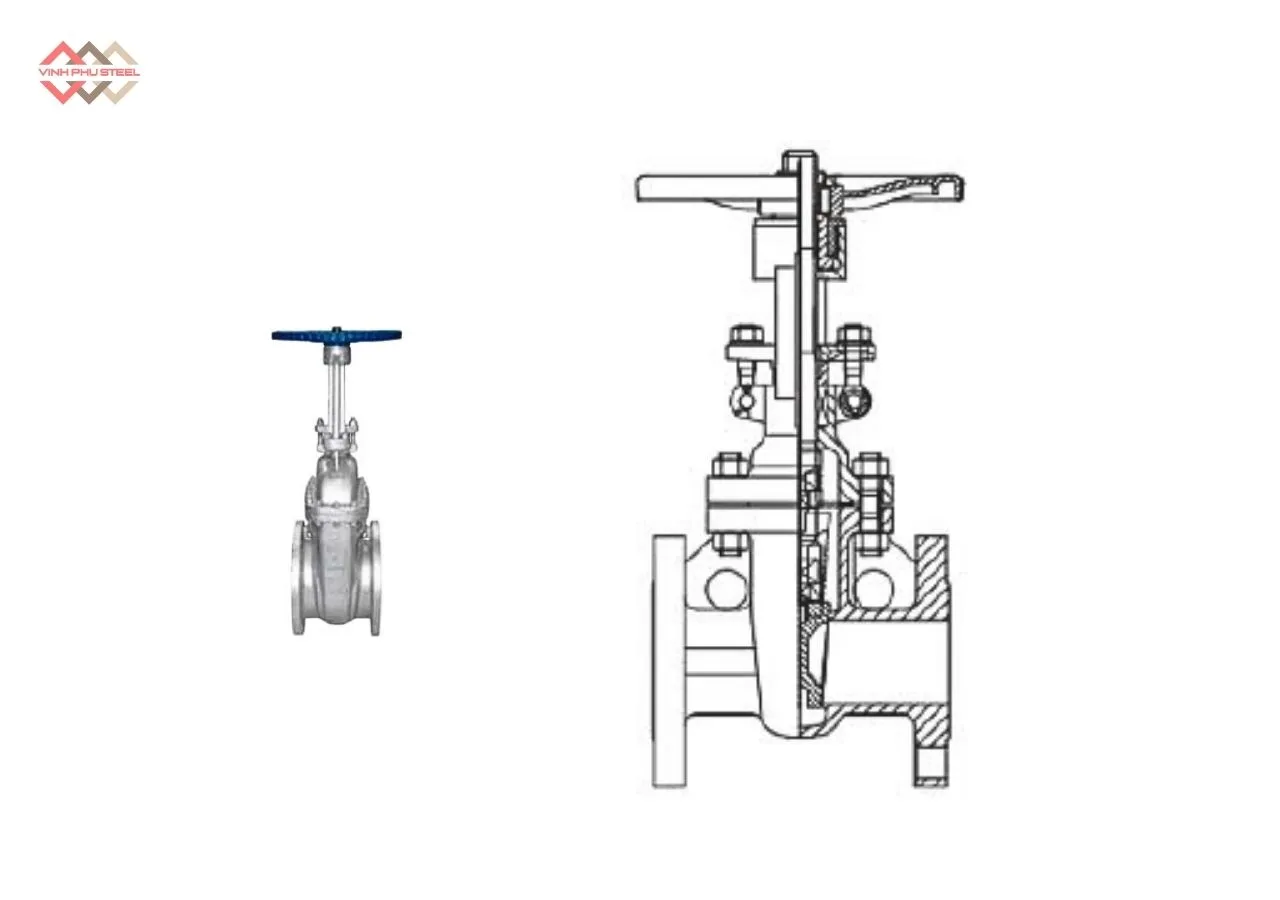

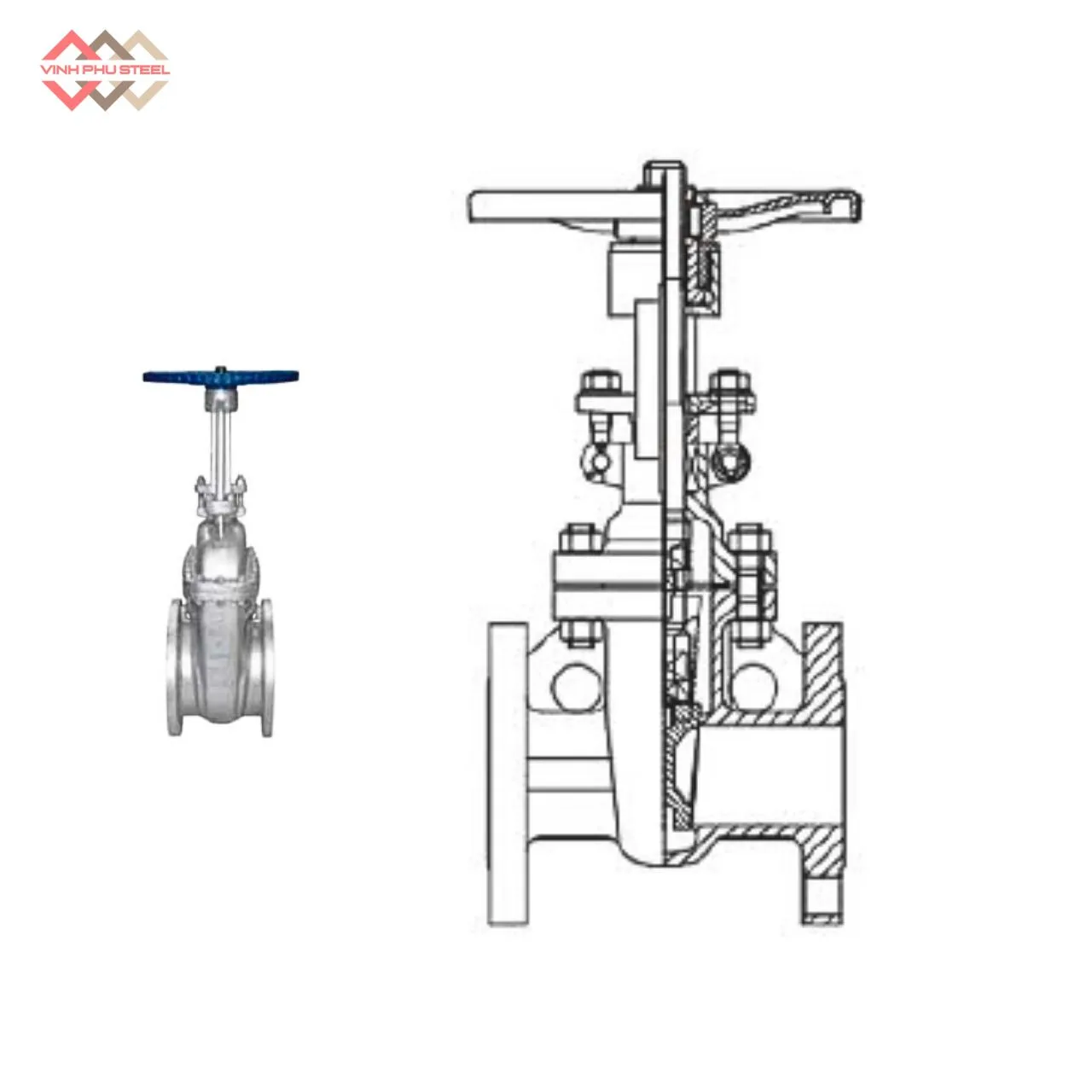

Cấu Tạo Van Cổng API Joeun Korea (API Gate Valve)

Van Cổng API là thiết bị công nghiệp chất lượng cao, được sản xuất theo tiêu chuẩn API – American Petroleum Institute, đảm bảo độ kín tuyệt đối, chịu áp lực và nhiệt độ cao. Van có thiết kế van cổng (van cửa), thích hợp cho nhiều loại lưu chất và hệ thống công nghiệp.

1. Thân van (Body)

• Chất liệu đa dạng: gang, thép carbon, thép hợp kim, inox…
• Thiết kế chắc chắn, chịu áp lực cao và tương thích với kết nối bích chuẩn ANSI/BS/JIS.

2. Nắp van (Bonnet)

• Bảo vệ cơ cấu trục và đĩa van.
• Gắn chặt với thân van bằng bulong, chịu lực và áp suất tốt.

3. Đĩa van (Gate/Disc)

• Bộ phận đóng/mở dòng chảy.
• Khi mở, dòng chảy đi qua gần như không cản trở; khi đóng, dòng chảy bị chặn hoàn toàn.
• Chất liệu: thép carbon, thép hợp kim hoặc inox, gia công chịu mài mòn và áp lực.

4. Trục van (Stem)

• Truyền động từ tay quay hoặc bộ điều khiển đến đĩa van.
• Chất liệu chống ăn mòn, chịu lực xoắn tốt, đảm bảo vận hành mượt và bền.

5. Gioăng làm kín (Seat / Gasket)

• Vật liệu: EPDM, NBR, PTFE hoặc kim loại theo catalog.
• Đảm bảo độ kín tuyệt đối, chống rò rỉ, chịu nhiệt và áp suất cao.

6. Bộ điều khiển (Operator)

• Tay quay (Handwheel) cho vận hành thủ công.
• Actuator điện hoặc khí nén cho vận hành tự động.
• Có thể điều chỉnh hành trình mở/đóng theo yêu cầu hệ thống.

7. Bulong, đai ốc và vòng đệm

• Cố định nắp van với thân van, phân bố áp lực đều.
• Bảo vệ gioăng và thân van, chống rò rỉ và ăn mòn.

Ưu Điểm Van Cổng API Joeun Korea

Van Cổng API là lựa chọn hàng đầu trong các hệ thống công nghiệp nhờ thiết kế chắc chắn, tiêu chuẩn API và đa dạng vật liệu. Các ưu điểm nổi bật gồm:

1. Tuân thủ tiêu chuẩn API – chất lượng đảm bảo

• Sản xuất theo tiêu chuẩn API, đảm bảo vận hành an toàn và ổn định trong môi trường áp lực cao, nhiệt độ lớn.
• Phù hợp với các dự án công nghiệp dầu khí, hóa chất và hệ thống đường ống quốc tế.

2. Độ kín tuyệt đối – ngăn rò rỉ hiệu quả

• Sử dụng seat và gioăng làm kín chất lượng cao (EPDM, NBR, PTFE hoặc kim loại).
• Ngăn rò rỉ lưu chất, giảm thất thoát năng lượng và đảm bảo an toàn vận hành.

3. Vận hành bền bỉ – tuổi thọ cao

• Trục van, đĩa van và thân van được gia công chắc chắn, chịu lực xoắn tốt.
• Thiết kế đơn giản, ít mòn cơ học, bảo trì dễ dàng.
• Đặc biệt phù hợp với hệ thống vận hành ít nhưng yêu cầu độ an toàn tối đa.

4. Đa dạng vật liệu – linh hoạt ứng dụng

• Thân van có nhiều vật liệu (gang, thép carbon, inox…) theo catalog Joeun Korea.
• Đáp ứng nhiều môi trường làm việc: nước, hơi, hóa chất nhẹ, dầu khí, khí nén.

5. Kích thước đa dạng – phù hợp mọi hệ thống

• Dải kích thước từ DN40 – DN1300, dễ lắp đặt cho hệ thống từ nhỏ đến lớn.
• Phù hợp cho cả nhà máy công nghiệp nặng, hệ thống HVAC, PCCC, xử lý nước và dầu khí.

6. Lắp đặt và vận hành dễ dàng

• Kết nối nối bích chuẩn ANSI/BS/JIS, thuận tiện cho thi công và thay thế.
• Tay quay hoặc actuator điện/khí nén hỗ trợ vận hành thủ công và tự động hóa.

7. Giá thành hợp lý – hiệu quả kinh tế

• So với các van cao cấp khác, van cổng API Joeun Korea mang lại giá trị sử dụng cao mà vẫn đảm bảo chất lượng.

Ứng Dụng Van Cổng API Joeun Korea

Van Cổng API được thiết kế chắc chắn, chịu áp lực và nhiệt độ cao, phù hợp với nhiều môi trường công nghiệp khác nhau. Nhờ độ kín tốt và tuổi thọ cao, van được sử dụng rộng rãi trong các hệ thống quan trọng:

1. Ngành dầu khí – hóa chất – lọc hóa dầu

• Van chịu áp lực và nhiệt độ cao, phù hợp với dầu thô, khí, hóa chất nhẹ và sản phẩm lọc dầu.
• Đảm bảo an toàn và vận hành ổn định trong các dự án công nghiệp nặng theo tiêu chuẩn API.

2. Hệ thống hơi nước, khí nén và hơi nóng

• Điều tiết dòng chảy hoặc đóng/mở hoàn toàn trong các hệ thống nồi hơi, turbine, HVAC.
• Kháng áp lực cao và nhiệt độ lớn, đảm bảo vận hành liên tục và bền bỉ.

3. Ngành điện – năng lượng – nhà máy công nghiệp

• Sử dụng trong các hệ thống làm mát, điều hòa, xử lý nước công nghiệp.
• Thích hợp cho các tuyến ống lớn, yêu cầu van hoạt động ổn định lâu dài.

4. Xử lý nước và nước thải

• Dùng cho hệ thống cấp thoát nước, nước sạch, nước thải công nghiệp.
• Van cổng API giúp kiểm soát dòng chảy hiệu quả, hạn chế rò rỉ và bảo vệ môi trường.

5. Hệ thống PCCC (Phòng cháy chữa cháy)

• Lắp đặt trên đường ống chữa cháy, sprinkler.
• Van hoạt động tin cậy, độ kín cao, đảm bảo an toàn trong tình huống khẩn cấp.

6. Ngành thực phẩm – đồ uống (với vật liệu inox)

• Thích hợp cho dây chuyền nước giải khát, thực phẩm lỏng.
• Đáp ứng yêu cầu vệ sinh, chống ăn mòn và an toàn thực phẩm.

Hướng Dẫn Lắp Đặt Van Cổng API Joeun Korea

Việc lắp đặt Van Cổng API Joeun Korea đúng kỹ thuật sẽ giúp van vận hành ổn định, tuổi thọ cao và hạn chế rò rỉ lưu chất. Dưới đây là các bước cơ bản và lưu ý quan trọng:

1. Kiểm tra trước khi lắp đặt

• Đảm bảo van đúng kích thước (DN40 – DN1300) và phù hợp với lưu chất sử dụng.
• Kiểm tra thân, nắp, đĩa van và gioăng làm kín không bị hư hỏng, bụi bẩn hay vật cản.
• Xác nhận vật liệu thân van phù hợp với môi trường làm việc (gang, thép carbon, inox…).
• Đóng van hoàn toàn trước khi lắp.

2. Chuẩn bị đường ống

• Vệ sinh bề mặt bên trong đường ống và mặt bích.
• Đảm bảo hai mặt bích song song và đồng tâm, tránh lệch làm hư hỏng gioăng hoặc thân van.
• Khoảng cách giữa hai mặt bích phù hợp với độ dày van theo catalog.

3. Đặt van vào vị trí

• Đặt van giữa hai mặt bích theo hướng dòng chảy (nếu van có ký hiệu).
• Tránh va đập mạnh vào đĩa van hoặc trục.
• Đảm bảo đĩa van không bị kẹt vào mặt bích khi lắp đặt.

4. Siết bulong và cố định

• Siết bulong theo hình chéo (X) để lực phân bố đều.
• Không siết quá chặt, tránh làm biến dạng thân hoặc gioăng làm kín.
• Kiểm tra lại tất cả bulong sau khi lắp.

5. Kết nối bộ điều khiển (nếu có)

• Van tay quay: kiểm tra hành trình mở – đóng mượt mà.
• Actuator điện hoặc khí nén:
  • Kết nối dây tín hiệu hoặc khí nén theo sơ đồ nhà sản xuất.
  • Cài đặt hành trình mở/đóng chính xác.

6. Kiểm tra vận hành

• Mở – đóng van thử nhiều lần để đảm bảo vận hành êm, không kẹt.
• Xả thử lưu chất để kiểm tra rò rỉ tại bulong, mặt bích hoặc thân van.
• Nếu phát hiện rò rỉ, kiểm tra lại gioăng, bulong và căn chỉnh lại mặt bích.

7. Lưu ý an toàn

• Không vận hành van khi đường ống đang chịu áp lực cao.
• Sử dụng thiết bị bảo hộ: găng tay, kính, giày bảo hộ khi lắp đặt.
• Tránh lắp van tại vị trí chịu rung động mạnh mà không có giá đỡ.

Vấn Đề Thường Gặp và Biện Pháp Khắc Phục Van Cổng

Trong quá trình vận hành, Van Cổng API có thể gặp một số vấn đề phổ biến. Nhận diện đúng nguyên nhân sẽ giúp xử lý kịp thời, đảm bảo hệ thống vận hành ổn định và an toàn.

1. Van rò rỉ tại mặt bích

Nguyên nhân:

• Bulong siết không đều hoặc siết quá chặt.
• Gioăng bị lệch, hư hỏng hoặc không phù hợp với lưu chất.
• Mặt bích không đồng tâm hoặc không song song.

Biện pháp:

• Siết bulong theo hình chéo (X), đảm bảo lực cân bằng.
• Thay gioăng đúng vật liệu theo lưu chất và áp suất.
• Căn chỉnh lại mặt bích trước khi lắp đặt.

2. Van đóng/mở nặng hoặc kẹt

Nguyên nhân:

• Đĩa van hoặc gioăng bị bám cặn bẩn.
• Trục van bị khô dầu hoặc mòn.
• Lắp đặt lệch, đĩa van va vào mặt bích.

Biện pháp:

• Vệ sinh đĩa van, seat và mặt bích.
• Bôi trơn trục van (nếu model cho phép).
• Kiểm tra và căn chỉnh lại vị trí van khi lắp.

3. Rò rỉ qua đĩa van (không kín hoàn toàn)

Nguyên nhân:

• Seat/gioăng làm kín bị mòn, chai cứng hoặc rách.
• Đĩa van bị ăn mòn hoặc hư hỏng.
• Trục van lệch, đĩa không ép sát seat.

Biện pháp:

• Thay seat hoặc gioăng mới theo đúng catalog Joeun Korea.
• Kiểm tra chất liệu van có phù hợp môi trường hay không.
• Căn chỉnh trục van và cơ cấu truyền động.

4. Van rung hoặc phát ra tiếng ồn khi vận hành

Nguyên nhân:

• Lưu lượng hoặc tốc độ dòng chảy quá cao.
• Van lắp ở vị trí đường ống rung mạnh.
• Đĩa van không đóng/mở đúng hành trình.

Biện pháp:

• Điều chỉnh lưu lượng hoặc sử dụng van điều tiết kết hợp.
• Lắp đặt thêm giá đỡ hoặc giảm chấn cho đường ống.
• Kiểm tra hành trình van và bộ điều khiển.

5. Bộ điều khiển điện/khí nén hoạt động không ổn định

Nguyên nhân:

• Hành trình van chưa cài đặt đúng.
• Áp lực khí không đủ (với actuator khí nén).
• Nguồn điện hoặc đấu dây chưa đúng (với actuator điện).

Biện pháp:

• Cài đặt lại hành trình đóng/mở.
• Kiểm tra áp lực khí hoặc nguồn điện.
• Đấu nối theo sơ đồ nhà sản xuất.

6. Van bị ăn mòn sớm

Nguyên nhân:

• Vật liệu thân, đĩa hoặc seat không phù hợp với lưu chất.
• Không bảo dưỡng định kỳ.

Biện pháp:

• Chọn đúng vật liệu theo catalog Joeun Korea (gang, thép carbon, inox…).
• Thực hiện bảo dưỡng định kỳ để vệ sinh và bôi trơn cơ cấu van.

Bảo Dưỡng Van Cổng API Joeun Korea Đúng Cách

Việc bảo dưỡng định kỳ giúp Van Cổng API Joeun Korea vận hành ổn định, tăng tuổi thọ và hạn chế rò rỉ hoặc hư hỏng trong quá trình sử dụng. Dưới đây là các bước bảo dưỡng chuẩn:

1. Kiểm tra định kỳ

• Thời gian khuyến nghị: 6 – 12 tháng/lần, tùy môi trường và tần suất vận hành.
• Ghi nhận tình trạng vận hành, độ êm, hành trình mở/đóng và độ kín của van.

2. Vệ sinh bề mặt van và đường ống

• Loại bỏ bụi bẩn, cặn hoặc mảng bám trên thân van, nắp van và tay quay/actuator.
• Nếu lắp ngoài trời, kiểm tra lớp sơn phủ chống ăn mòn và dặm lại khi cần.

3. Kiểm tra đĩa van và seat

• Mở van kiểm tra đĩa van: phát hiện xước, mòn hoặc ăn mòn hóa học.
• Kiểm tra seat/gioăng làm kín: không bị rách, chai cứng hay biến dạng.
• Thay mới seat/gioăng nếu phát hiện hư hỏng hoặc lão hóa.

4. Kiểm tra trục van (Stem) và vòng bi

• Đảm bảo trục van quay nhẹ, không kẹt.
• Bôi trơn trục van nếu model cho phép.
• Thay trục hoặc vòng bi nếu có dấu hiệu mòn hoặc cong.

5. Kiểm tra bulong, đai ốc và mặt bích

• Siết bulong đều theo hình chữ X để phân bố lực đồng đều.
• Tránh siết quá chặt gây biến dạng thân van hoặc seat.
• Kiểm tra mặt bích, đảm bảo không rò rỉ.

6. Kiểm tra bộ điều khiển (Operator)

• Tay quay: đảm bảo hành trình mở – đóng mượt mà.
• Actuator điện hoặc khí nén: kiểm tra nguồn điện, áp lực khí, công tắc hành trình và bộ lọc khí.

7. Kiểm tra rò rỉ

• Vận hành thử van và quan sát rò rỉ tại bulong, seat, mặt bích hoặc thân van.
• Khắc phục ngay nếu phát hiện rò rỉ để tránh ảnh hưởng hệ thống.

8. Lưu hồ sơ bảo dưỡng

• Ghi lại ngày kiểm tra, vấn đề phát hiện và linh kiện đã thay.
• Giúp theo dõi tuổi thọ van và lên kế hoạch bảo dưỡng tiếp theo.

Mua Van Cổng API Joeun Chính Hãng, Giá Tốt

Thép Vinh Phú tự hào là nhà phân phối uy tín tại Việt Nam, cung cấp Van Cổng API Joeun Korea với đầy đủ kích thước từ DN40 – DN1300, kết nối nối bích, đáp ứng đa dạng nhu cầu công nghiệp.

Lý do chọn Van Cổng API Joeun Korea tại Thép Vinh Phú

• Chính hãng 100%: Cam kết cung cấp sản phẩm Joeun Korea nhập khẩu trực tiếp từ Hàn Quốc, có chứng nhận CO/CQ.
• Chất lượng chuẩn API: Đảm bảo vận hành bền bỉ, đóng mở nhẹ nhàng, độ kín tuyệt đối.
• Đa dạng vật liệu và kích thước: Thân gang, thép carbon, inox; phù hợp cho môi trường nước, hơi, hóa chất, dầu khí và khí nén.
• Hỗ trợ kỹ thuật chuyên nghiệp: Tư vấn lựa chọn van phù hợp, hướng dẫn lắp đặt và bảo dưỡng.
• Giá tốt – giao hàng nhanh: Thép Vinh Phú cung cấp sản phẩm với mức giá cạnh tranh và dịch vụ hậu mãi tận tâm.

Hãy liên hệ ngay Thép Vinh Phú để nhận Báo giá mới & tốt nhất
