Van Cầu Inox Mặt Bích Joeun Korea – Van Có Nắp Chụp

Mô tả

Trong các hệ thống đường ống công nghiệp hiện đại, việc lựa chọn van cầu inox chất lượng cao đóng vai trò quan trọng trong việc kiểm soát lưu lượng, đảm bảo độ kín và an toàn vận hành lâu dài. Van Cầu Inox Mặt Bích Joeun Korea – Van Có Nắp Chụp là một trong những dòng sản phẩm được nhiều kỹ sư và chủ đầu tư tin tưởng nhờ thiết kế chắc chắn, vật liệu inox bền bỉ và khả năng làm việc ổn định trong nhiều môi trường khắc nghiệt.

Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn về cấu tạo, nguyên lý hoạt động, ưu điểm nổi bật và ứng dụng thực tế của van cầu mặt bích Joeun Korea có nắp chụp, từ đó đưa ra lựa chọn phù hợp cho từng hệ thống cấp thoát nước, hơi nóng, khí nén hay hóa chất trong công nghiệp.

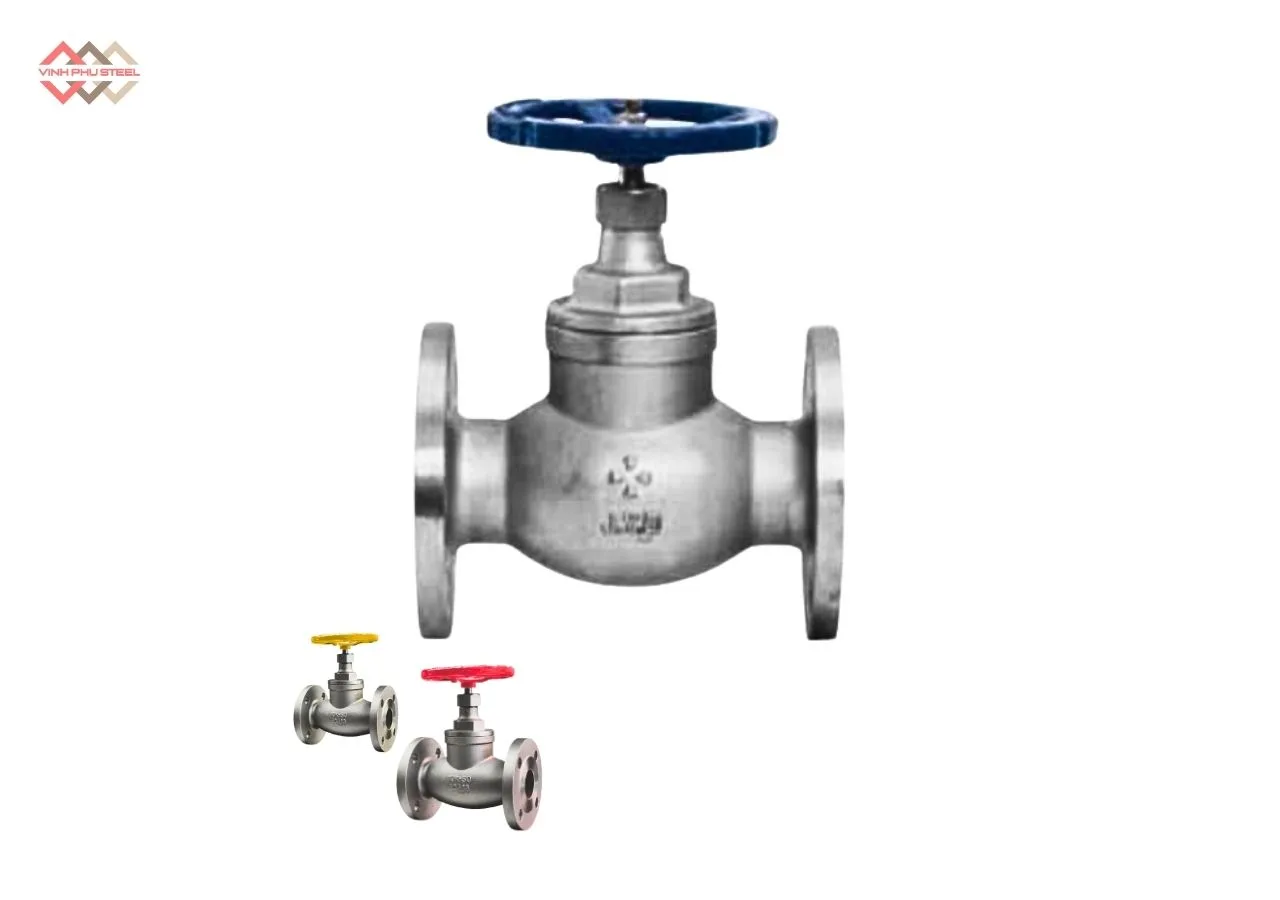

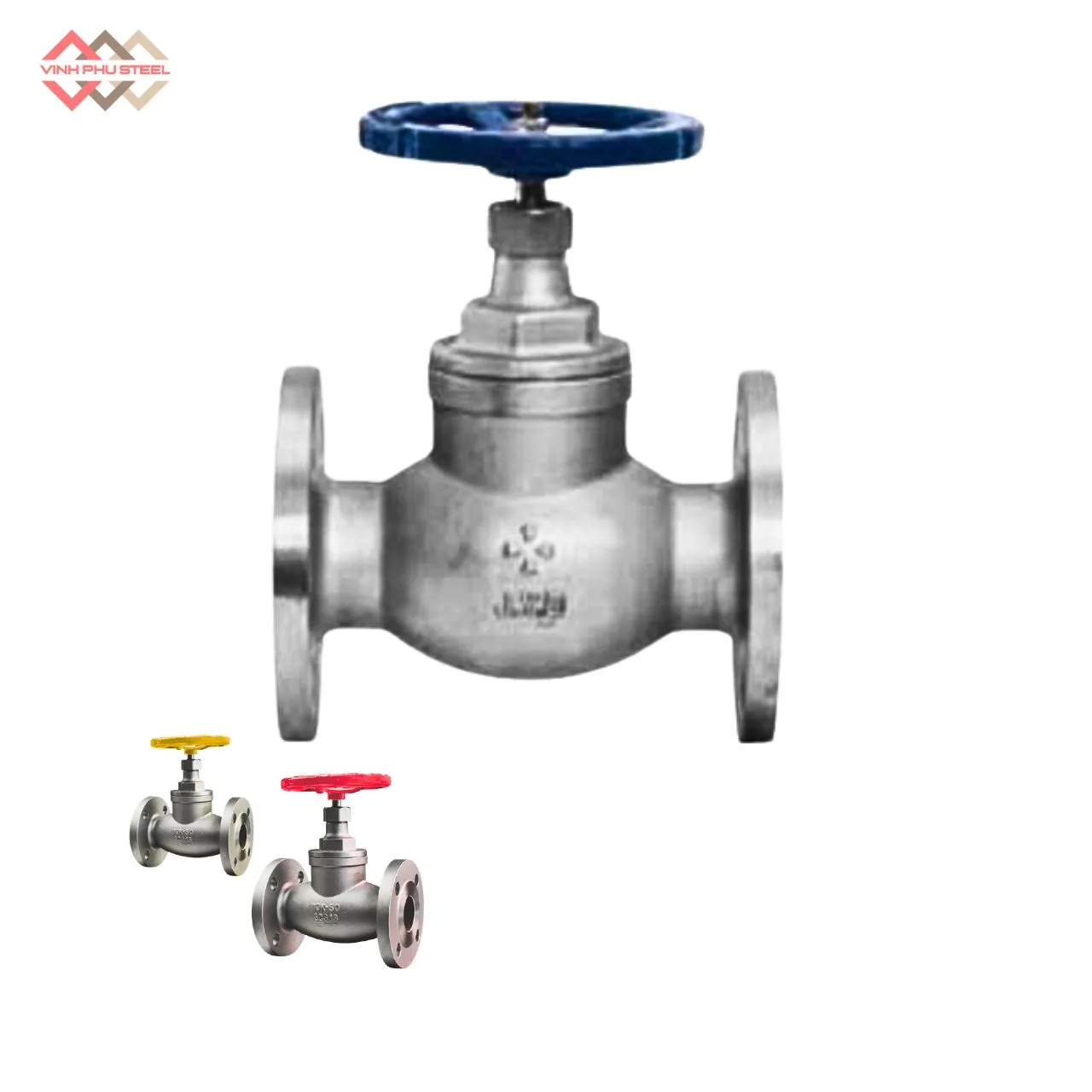

Van Cầu Inox Mặt Bích Joeun Korea – Van Có Nắp Chụp

Van Cầu Inox Mặt Bích – Van Có Nắp Chụp là một loại van công nghiệp dùng để đóng/mở và điều tiết lưu lượng trong hệ thống đường ống. Van được chế tạo từ thép không gỉ (inox), kết nối với đường ống bằng mặt bích, và có thiết kế nắp chụp (bonnet) giúp bảo vệ các bộ phận bên trong cũng như tăng độ kín và độ bền trong quá trình vận hành.

Dòng van này thường được sử dụng trong các hệ thống yêu cầu kiểm soát dòng chảy chính xác, chịu áp lực – nhiệt độ cao và làm việc trong môi trường ăn mòn.

Van Cầu Inox Mặt Bích Joeun Korea là dòng van cầu chất lượng cao nhập khẩu từ Hàn Quốc, phù hợp cho các hệ thống công nghiệp yêu cầu độ bền, độ kín và hiệu suất hoạt động ổn định.

Nguyên Lý Hoạt Động Của Van Cầu Inox Mặt Bích Joeun Korea

Van cầu inox mặt bích Joeun Korea hoạt động dựa trên chuyển động tịnh tiến lên – xuống của đĩa van nhằm kiểm soát hoặc ngăn chặn dòng lưu chất chảy qua đường ống. Đây là nguyên lý đặc trưng của van cầu (Globe Valve), cho phép điều tiết lưu lượng chính xác và độ kín cao.

Cơ chế đóng – mở

• Khi xoay tay quay theo chiều mở, trục van (stem) sẽ chuyển động nâng đĩa van lên khỏi bề mặt làm kín. Lúc này, lưu chất đi qua khoang van và tiếp tục chảy theo đường ống.
• Khi xoay tay quay theo chiều đóng, trục van hạ xuống, đĩa van ép chặt vào ghế van, ngăn hoàn toàn dòng chảy.

Hướng dòng chảy trong van cầu

Bên trong van, dòng lưu chất bị đổi hướng khi đi qua đĩa van. Sự thay đổi này giúp:

• Kiểm soát lưu lượng tốt hơn
• Giảm hiện tượng đóng/mở đột ngột
• Tăng độ ổn định khi vận hành

Tuy nhiên, đặc điểm này cũng làm tổn thất áp suất cao hơn so với van cổng, đổi lại là khả năng điều tiết chính xác.

Vai trò của nắp chụp (Bonnet)

• Nắp chụp giúp bao kín trục van và gioăng làm kín
• Hạn chế rò rỉ lưu chất ra bên ngoài
• Tạo điều kiện thuận lợi cho việc bảo trì, thay thế gioăng hoặc trục van mà không cần tháo rời toàn bộ hệ thống

Ưu điểm từ nguyên lý hoạt động

• Đóng/mở êm, ít va đập dòng chảy
• Điều chỉnh lưu lượng linh hoạt theo nhu cầu
• Độ kín cao, an toàn cho hệ thống áp suất và nhiệt độ lớn
• Phù hợp cho vận hành thường xuyên, liên tục

Nhờ nguyên lý hoạt động dựa trên chuyển động nâng – hạ của đĩa van, van cầu mặt bích Joeun Korea đặc biệt phù hợp cho các hệ thống cần điều tiết chính xác, độ bền cao và vận hành ổn định, nhất là trong môi trường công nghiệp khắc nghiệt.

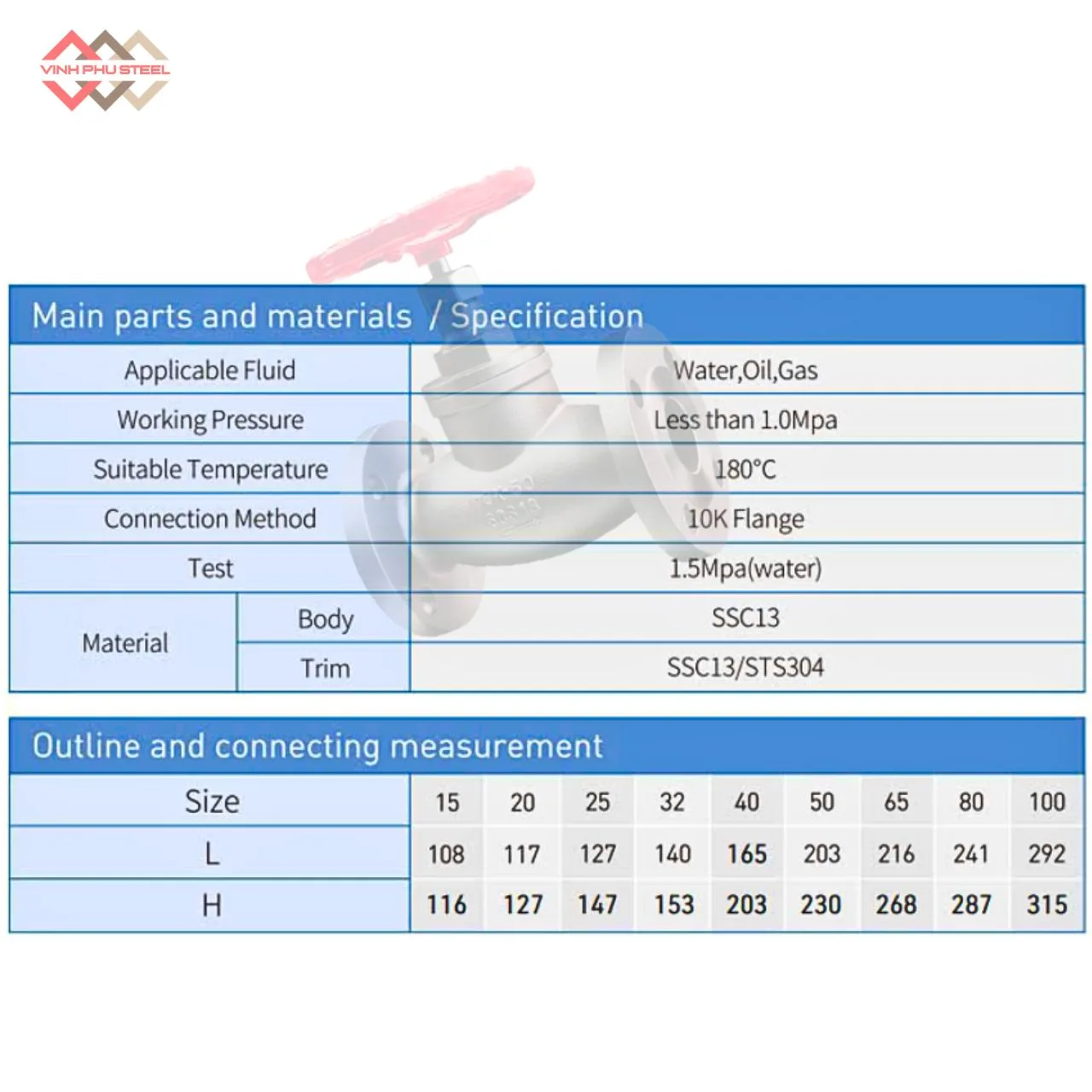

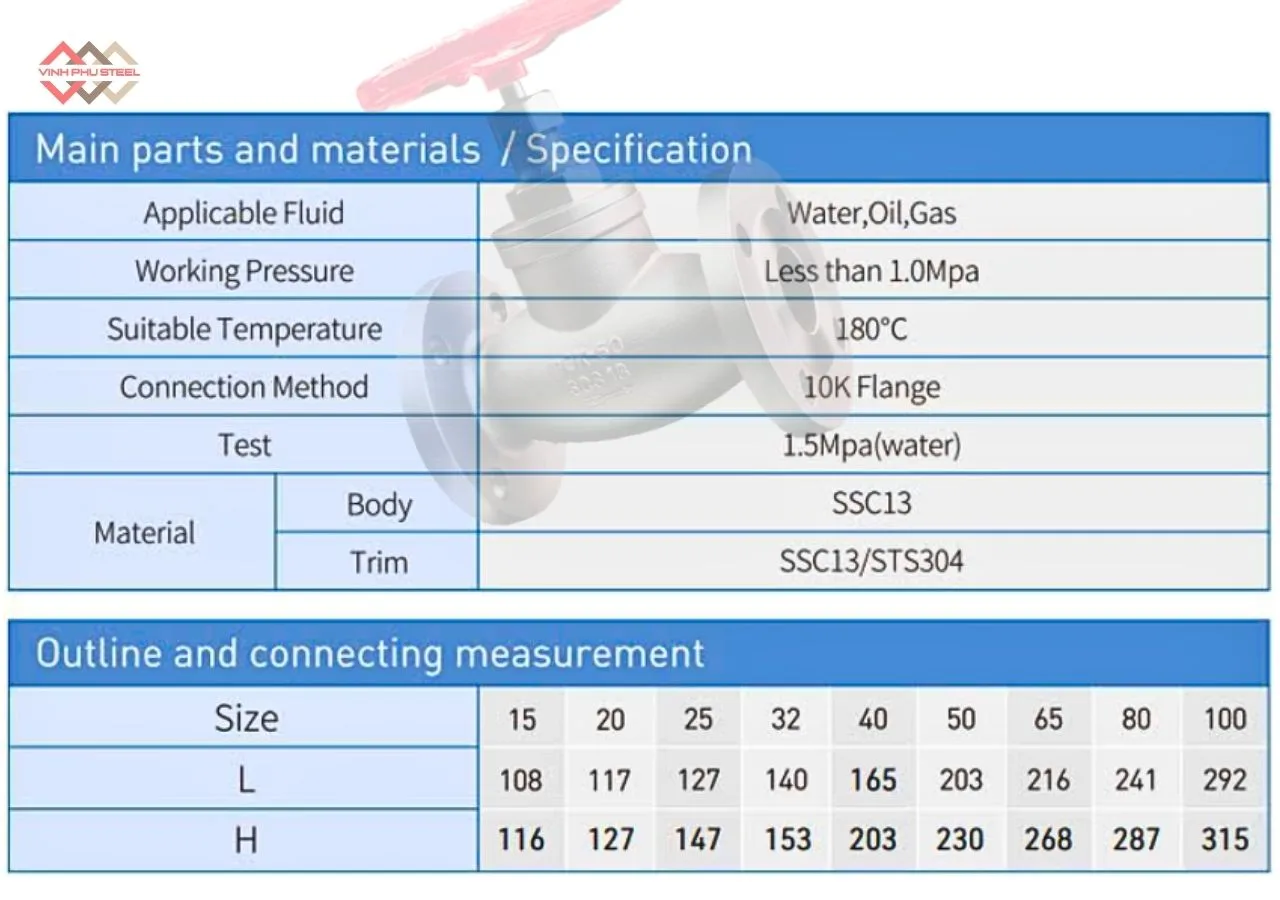

Thông Số Chính Của Van Cầu Inox Mặt Bích Joeun Korea

Thông số kỹ thuật cơ bản bao gồm:

• Vật liệu thân van: Thép không gỉ SSC13
• Kiểu van: Van cầu – Blobe Valve Threaded
• Kiểu kết nối: Mặt bích
• Kích thước van: DN15 – DN100.
• Áp suất làm việc: 1.0 Mpa
• Nhiệt độ làm việc: Đến 180°C
• Môi trường sử dụng: Nước, dầu, gas
• Nhà cung cấp: Thép Vinh Phú

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 17)

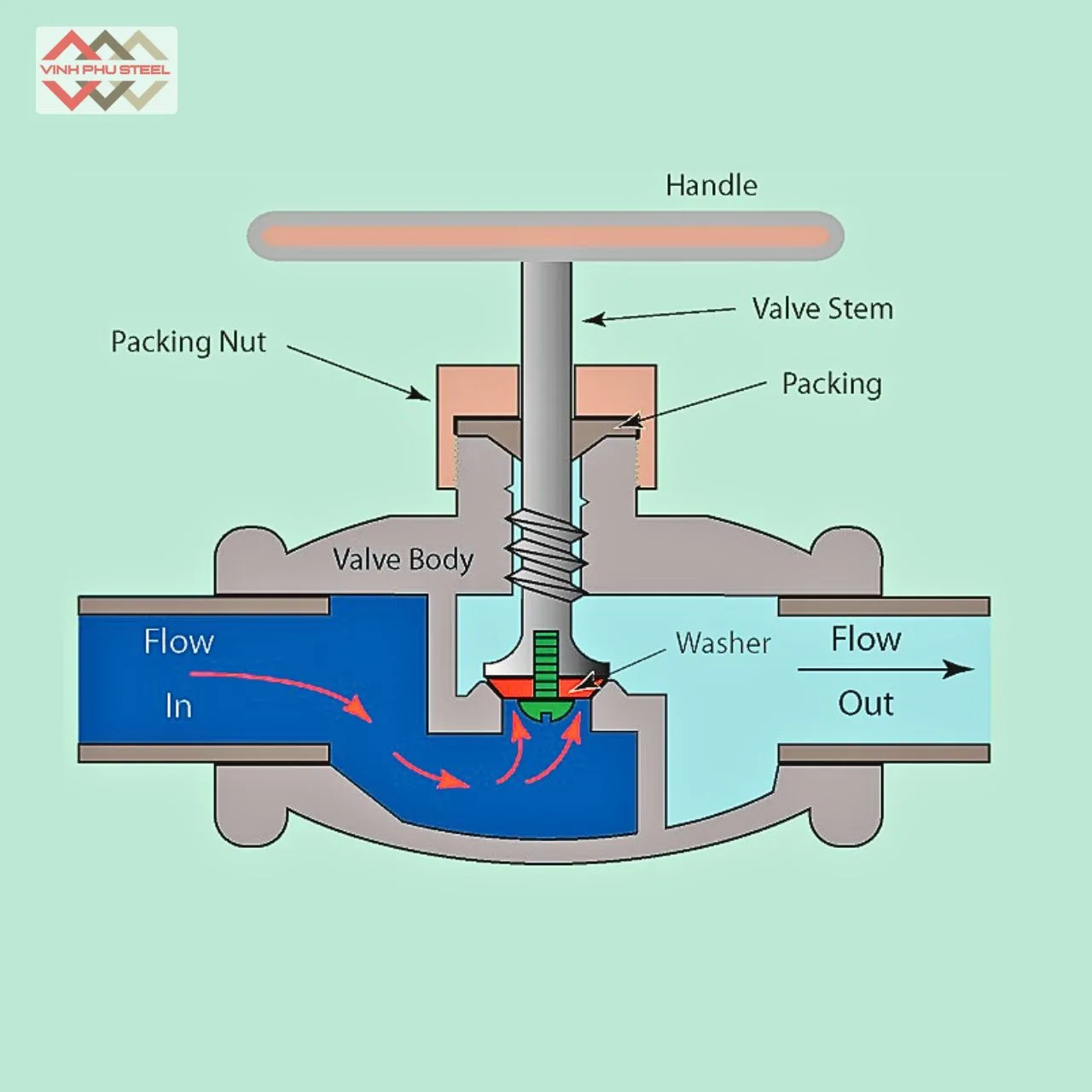

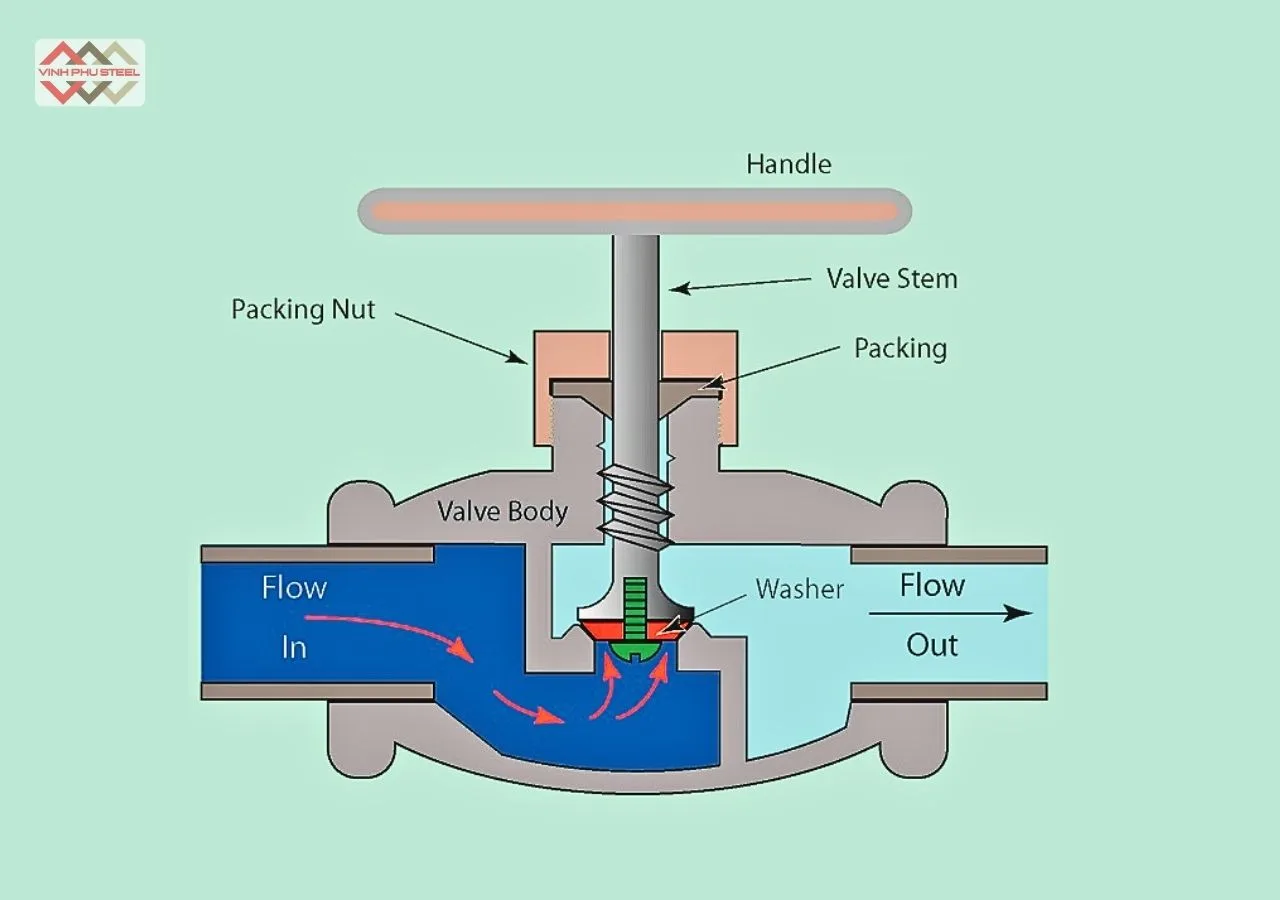

Cấu Tạo Của Van Cầu Inox Mặt Bích Joeun Korea

Van cầu inox mặt bích được thiết kế với cấu tạo chắc chắn, các bộ phận được gia công chính xác nhằm đảm bảo độ kín cao, vận hành ổn định và tuổi thọ lâu dài trong môi trường công nghiệp. Dưới đây là các bộ phận chính của van:

1. Thân van (Body)

Thân van được chế tạo từ inox cao cấp (phổ biến là inox 304 hoặc inox 316), có khả năng chống ăn mòn, chịu nhiệt và chịu áp lực tốt. Đây là bộ phận chính chịu lực của van, đảm bảo an toàn cho toàn bộ hệ thống khi vận hành.

2. Nắp chụp (Bonnet)

Nắp chụp được lắp phía trên thân van, có chức năng:

• Bao kín trục van và bộ phận làm kín
• Ngăn ngừa rò rỉ lưu chất ra bên ngoài
• Hỗ trợ tháo lắp, bảo trì và sửa chữa thuận tiện

Thiết kế nắp chụp giúp van hoạt động ổn định ngay cả trong điều kiện áp suất và nhiệt độ cao.

3. Đĩa van (Disc)

Đĩa van là bộ phận trực tiếp đóng/mở và điều tiết dòng chảy. Khi trục van di chuyển, đĩa van nâng lên hoặc hạ xuống để kiểm soát lưu lượng. Đĩa van thường được làm bằng inox đồng bộ với thân van nhằm tăng độ bền và độ kín.

4. Ghế van (Seat)

Ghế van là bề mặt tiếp xúc trực tiếp với đĩa van khi đóng. Bộ phận này được gia công chính xác, giúp:

• Tăng khả năng làm kín
• Hạn chế mài mòn trong quá trình đóng/mở
• Kéo dài tuổi thọ của van

5. Trục van (Stem)

Trục van kết nối tay quay với đĩa van, có nhiệm vụ truyền lực đóng/mở. Trục van được làm từ inox cứng cáp, đảm bảo không bị cong vênh hay ăn mòn trong quá trình sử dụng lâu dài.

6. Tay quay (Handwheel)

Tay quay là bộ phận điều khiển bằng tay, giúp người vận hành đóng/mở van dễ dàng và chính xác. Thiết kế tay quay chắc chắn, thao tác êm và an toàn.

7. Kết nối mặt bích (Flange)

Van sử dụng kết nối mặt bích theo các tiêu chuẩn phổ biến như JIS, ANSI, DIN… giúp:

• Liên kết chắc chắn với đường ống
• Đảm bảo độ kín cao
• Phù hợp cho hệ thống có đường kính lớn, áp suất cao

8. Gioăng làm kín

Gioăng làm kín được bố trí tại các vị trí tiếp giáp như thân – nắp chụp, trục van… giúp:

• Ngăn chặn rò rỉ lưu chất
• Tăng độ an toàn và hiệu quả vận hành

Với cấu tạo đầy đủ, vật liệu inox chất lượng cao và thiết kế tiêu chuẩn, van cầu inox mặt bích Joeun Korea đáp ứng tốt các yêu cầu khắt khe về độ bền, độ kín và khả năng điều tiết lưu lượng, là lựa chọn đáng tin cậy cho nhiều hệ thống công nghiệp hiện nay.

Ứng Dụng Của Van Cầu Inox Mặt Bích Joeun Korea

Van Cầu Inox Mặt Bích Joeun Korea được thiết kế để đáp ứng các yêu cầu cao về điều tiết lưu lượng, độ kín và chịu áp lực, vì vậy nó được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng. Dưới đây là những ứng dụng phổ biến:

1. Hệ thống cấp – thoát nước

• Sử dụng trong nước sạch, nước sinh hoạt, nước nóng
• Kiểm soát lưu lượng, đảm bảo áp suất ổn định cho toàn bộ hệ thống
• Chống rò rỉ và ăn mòn do nước lâu dài

2. Đường ống hơi và khí nén

• Phù hợp cho hơi công nghiệp, khí nén và hơi nóng
• Điều tiết lưu lượng chính xác, giúp bảo vệ thiết bị phía sau
• Chịu được nhiệt độ và áp suất cao

3. Ngành thực phẩm và dược phẩm

• Được sử dụng trong dây chuyền chế biến, đóng gói thực phẩm và sản xuất dược phẩm
• Vật liệu inox đảm bảo vệ sinh, chống ăn mòn và an toàn cho lưu chất

4. Ngành hóa chất và dầu khí

• Kiểm soát lưu chất trong hóa chất ăn mòn, dung dịch axit – kiềm
• Ứng dụng trong nhà máy hóa chất, lọc dầu, trạm bơm
• Thiết kế chắc chắn, chịu được môi trường khắc nghiệt

5. Nhà máy và khu công nghiệp

• Lắp đặt trong các hệ thống xử lý nước, hơi, khí nén, dầu mỡ
• Phù hợp với hệ thống có đường kính lớn và yêu cầu vận hành liên tục

6. Các công trình dân dụng và thương mại

• Sử dụng trong các tòa nhà, trung tâm thương mại, khách sạn để điều tiết nước nóng – lạnh
• Đảm bảo hiệu quả và độ bền lâu dài

Ưu Điểm Của Van Cầu Inox Mặt Bích Joeun Korea

Van cầu inox Joeun Korea nổi bật nhờ nhiều ưu điểm vượt trội, giúp nó trở thành lựa chọn tin cậy cho các hệ thống công nghiệp và dân dụng. Dưới đây là các ưu điểm chính:

1. Chất liệu inox cao cấp

• Thân van và các bộ phận quan trọng được làm từ inox SUS304 hoặc SUS316
• Chống ăn mòn, chịu nhiệt và chịu áp lực cao
• Phù hợp với môi trường nước, hóa chất, hơi và khí nén

2. Độ kín và chống rò rỉ tốt

• Thiết kế đĩa van – ghế van chính xác giúp đóng kín hoàn toàn khi cần
• Gioăng làm kín chất lượng cao giảm rò rỉ lưu chất
• Đảm bảo an toàn và hiệu quả vận hành lâu dài

3. Khả năng điều tiết linh hoạt

• Nguyên lý hoạt động nâng – hạ đĩa van cho phép điều chỉnh lưu lượng chính xác
• Thích hợp cho các hệ thống yêu cầu điều tiết dòng chảy liên tục

4. Thiết kế mặt bích chắc chắn

• Kết nối bằng mặt bích tiêu chuẩn JIS, ANSI, DIN
• Lắp đặt dễ dàng và an toàn với hệ thống đường ống kích thước lớn
• Giảm rung, giảm áp lực va đập dòng chảy

5. Độ bền và tuổi thọ cao

• Vật liệu inox kết hợp gia công chuẩn xác
• Hoạt động ổn định trong môi trường khắc nghiệt và áp suất cao
• Ít cần bảo trì, chi phí vận hành thấp

6. Bảo trì thuận tiện

• Nắp chụp (bonnet) cho phép tháo lắp, bảo trì trục và đĩa van dễ dàng
• Giảm thời gian và chi phí bảo dưỡng

Nhờ chất liệu inox cao cấp, độ kín tốt, khả năng điều tiết linh hoạt và kết nối mặt bích chắc chắn, van cầu inox Joeun Korea là lựa chọn tối ưu cho các hệ thống công nghiệp, đảm bảo hiệu quả, an toàn và tuổi thọ lâu dài.

Hướng Dẫn Lắp Đặt Van Cầu Inox Mặt Bích Joeun Korea

Việc lắp đặt van cầu inox mặt bích đúng kỹ thuật giúp van hoạt động ổn định, an toàn và kéo dài tuổi thọ. Dưới đây là hướng dẫn chi tiết từng bước:

1. Chuẩn bị trước khi lắp đặt

• Kiểm tra van: Đảm bảo van không bị hư hại, trầy xước hay rò rỉ, các bộ phận như đĩa van, trục van, gioăng làm kín hoạt động bình thường.
• Kiểm tra đường ống: Làm sạch bên trong đường ống, loại bỏ cặn bẩn, mạt sắt, bụi hoặc dầu mỡ để tránh ảnh hưởng đến độ kín và tuổi thọ van.
• Chuẩn bị bulong – đai ốc: Chọn đúng tiêu chuẩn và kích thước mặt bích tương thích với van.

2. Vị trí lắp đặt

• Lắp van theo đúng chiều mũi tên trên thân van, hướng dòng chảy trùng với hướng mũi tên.
• Van nên lắp ở vị trí dễ quan sát, dễ thao tác và bảo trì.
• Tránh lắp ở nơi rung mạnh hoặc chịu tác động cơ học liên tục.

3. Lắp van vào đường ống

1. Đặt gioăng làm kín giữa mặt bích van và mặt bích đường ống.
2. Đặt van vào đúng vị trí, căn chỉnh đều các lỗ bulong trên mặt bích.
3. Siết bulong – đai ốc theo mô hình chéo, từng bước từ từ để đảm bảo lực siết đều và van không bị cong.
4. Kiểm tra lại độ cân bằng và thẳng trục của van trước khi hoàn tất siết chặt.

4. Kết nối và kiểm tra

• Sau khi lắp, kiểm tra trục van và tay quay có thể quay dễ dàng.
• Thử vận hành van mở – đóng vài lần để đảm bảo đĩa van hoạt động trơn tru.
• Kiểm tra rò rỉ xung quanh mặt bích và nắp chụp khi hệ thống được cấp áp lực.

5. Lưu ý quan trọng

• Không siết quá mạnh bulong để tránh cong mặt bích hoặc hỏng gioăng.
• Van cầu inox mặt bích không dùng cho đường ống có rung mạnh liên tục nếu không có biện pháp giảm rung.
• Bảo dưỡng định kỳ vệ sinh đĩa van, gioăng và kiểm tra nắp chụp để van luôn hoạt động ổn định.

Lắp đặt đúng kỹ thuật giúp van cầu mặt bích Joeun Korea vận hành ổn định, an toàn và kéo dài tuổi thọ. Thao tác chuẩn, kiểm tra kỹ trước và sau khi lắp đặt là yếu tố quan trọng để tránh rò rỉ, hỏng hóc và tối ưu hiệu suất của hệ thống.

Vấn Đề Thường Gặp Và Biện Pháp Khắc Phục

Trong quá trình vận hành, van cầu inox mặt bích Joeun Korea có thể gặp một số vấn đề phổ biến. Việc nhận biết sớm và áp dụng biện pháp khắc phục đúng cách sẽ giúp kéo dài tuổi thọ van và đảm bảo hiệu suất hoạt động.

1. Rò rỉ lưu chất tại mặt bích

Nguyên nhân:

• Bulong không siết đều hoặc siết quá lỏng.
• Gioăng làm kín bị mòn, hỏng hoặc đặt lệch.
• Mặt bích đường ống hoặc thân van không bằng phẳng.

Biện pháp khắc phục:

• Siết bulong theo mô hình chéo, đều lực.
• Thay gioăng mới nếu bị mòn hoặc hư hại.
• Kiểm tra và xử lý bề mặt tiếp xúc của mặt bích.

2. Van khó đóng/mở hoặc kẹt

Nguyên nhân:

• Đĩa van hoặc trục bị bám cặn bẩn, rỉ sét hoặc mảng bám hóa chất.
• Tay quay vận hành không đúng cách hoặc bị kẹt.
• Áp suất hoặc nhiệt độ vượt quá giới hạn cho phép.

Biện pháp khắc phục:

• Vệ sinh đĩa van, trục và các bộ phận liên quan.
• Kiểm tra và bôi trơn trục van nếu cần.
• Đảm bảo vận hành trong điều kiện áp suất – nhiệt độ quy định của van.

3. Rò rỉ qua nắp chụp (bonnet)

Nguyên nhân:

• Gioăng làm kín giữa thân van và nắp chụp bị mòn hoặc hỏng.
• Bulong cố định nắp chụp lỏng.

Biện pháp khắc phục:

• Thay gioăng nắp chụp mới.
• Siết chặt bulong cố định nắp chụp theo lực khuyến cáo.

4. Van bị mòn, hỏng đĩa hoặc ghế van

Nguyên nhân:

• Lưu chất mang cặn bẩn hoặc chất ăn mòn tiếp xúc trực tiếp với bề mặt van.
• Vận hành van quá mạnh hoặc đóng/mở đột ngột.

Biện pháp khắc phục:

• Thường xuyên kiểm tra và vệ sinh đĩa van, ghế van.
• Sử dụng lưu chất sạch, lọc cặn trước khi vào van.
• Vận hành van nhẹ nhàng, tránh đóng/mở đột ngột.

5. Ổ trục van bị mòn hoặc gỉ

Nguyên nhân:

• Thiếu bảo dưỡng, không bôi trơn định kỳ.
• Môi trường ăn mòn cao khiến trục bị gỉ.

Biện pháp khắc phục:

• Bôi trơn định kỳ trục van theo hướng dẫn của nhà sản xuất.
• Thay trục van nếu bị mòn hoặc gỉ nặng.
• Chọn loại vật liệu inox phù hợp với môi trường ăn mòn nếu cần thay mới.

Hiểu rõ các vấn đề thường gặp và biện pháp khắc phục giúp van cầu inox mặt bích Joeun Korea hoạt động ổn định, giảm rủi ro rò rỉ và hỏng hóc. Bảo dưỡng định kỳ, vệ sinh và vận hành đúng kỹ thuật là chìa khóa kéo dài tuổi thọ và hiệu suất của van.

Van Cầu Inox Mặt Bích Joeun Korea Chính Hãng, Giá Rẻ

Bạn đang tìm kiếm van cầu inox chất lượng cao, bền bỉ và giá cả hợp lý cho hệ thống công nghiệp của mình? Thép Vinh Phú tự hào giới thiệu Van Cầu Inox Mặt Bích Joeun Korea chính hãng, sản phẩm nhập khẩu từ Hàn Quốc, cam kết chất lượng, hiệu suất và an toàn tuyệt đối.

Tại sao chọn Van Cầu Inox Mặt Bích Joeun Korea tại Thép Vinh Phú?

• Chính hãng 100%: Sản phẩm nhập khẩu trực tiếp từ Joeun Korea, có đầy đủ chứng nhận chất lượng, đảm bảo đúng tiêu chuẩn công nghiệp.
• Chất liệu inox cao cấp: Thân van và đĩa van làm từ inox SUS304/SUS316, chống ăn mòn, chịu nhiệt và áp lực cao, thích hợp với nhiều môi trường khắc nghiệt.
• Hiệu suất tối ưu: Thiết kế mặt bích chắc chắn, nắp chụp bảo vệ trục van, đóng/mở êm, điều tiết lưu lượng chính xác.
• Giá cạnh tranh: Thép Vinh Phú cam kết mang đến sản phẩm chất lượng với mức giá hợp lý, tiết kiệm chi phí đầu tư cho doanh nghiệp.
• Hỗ trợ kỹ thuật & bảo trì: Tư vấn chọn đúng kích thước, hướng dẫn lắp đặt, vận hành và bảo dưỡng định kỳ để van luôn hoạt động ổn định và bền lâu.

Hãy liên hệ ngay Thép Vinh Phú để nhận Báo Giá Mới & Tốt Nhất

Hotline: 0933 710 789
