Van Cầu Bellows Mặt Bích Joeun Korea – Bellows Globe Valve

Mô tả

Trong các hệ thống đường ống công nghiệp, đặc biệt là môi trường hơi nóng, hóa chất và áp suất cao, yêu cầu về độ kín tuyệt đối và an toàn vận hành luôn được đặt lên hàng đầu. Chính vì vậy, Van Cầu Bellows Mặt Bích Joeun Korea (Bellows Globe Valve) đã trở thành giải pháp được nhiều nhà máy và công trình kỹ thuật tin dùng nhờ khả năng chống rò rỉ vượt trội, độ bền cao và vận hành ổn định.

Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, ưu điểm nổi bật, ứng dụng thực tế cũng như lý do vì sao van cầu bellows Joeun Korea được đánh giá cao trên thị trường van công nghiệp hiện nay, từ đó đưa ra lựa chọn chính xác và hiệu quả cho hệ thống của mình.

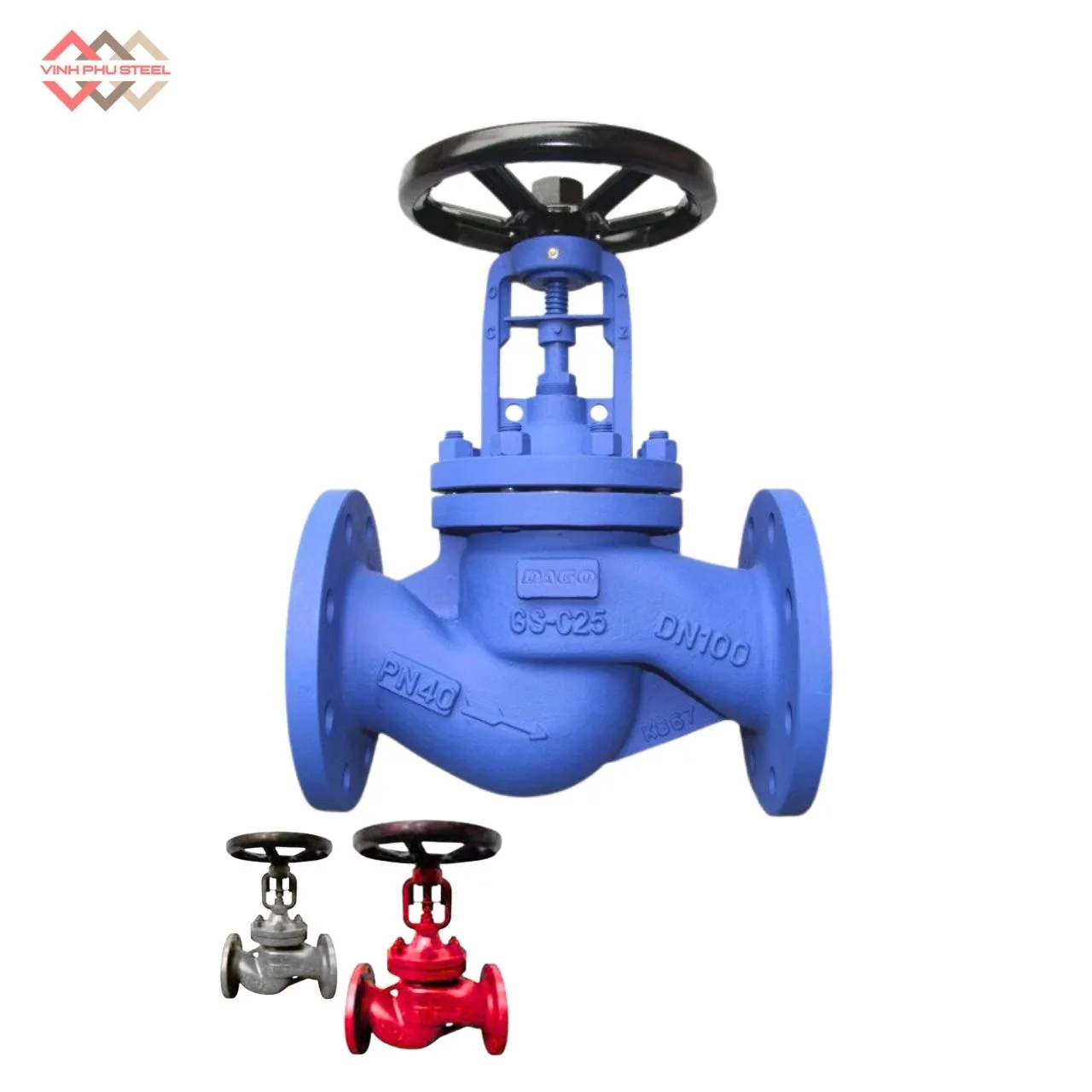

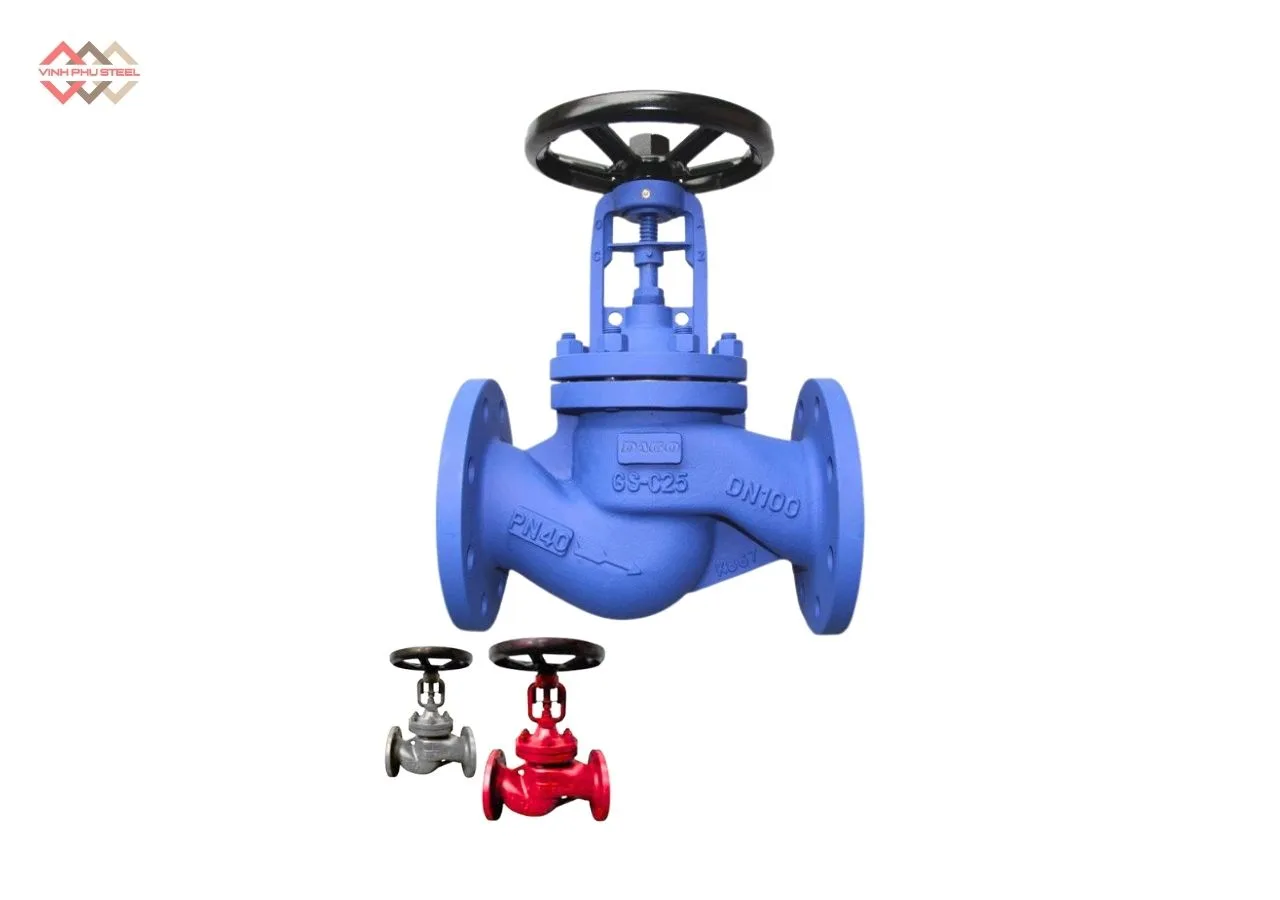

Van Cầu Bellows Mặt Bích Joeun Korea – Bellows Globe Valve

Van Cầu Bellows Mặt Bích (tiếng Anh: Bellows Globe Valve Flanged) là loại van cầu được thiết kế thêm bộ phận ống xếp (bellows) nhằm ngăn chặn rò rỉ lưu chất ra bên ngoài, kết hợp kiểu kết nối mặt bích để đảm bảo độ kín và độ bền cao cho hệ thống đường ống công nghiệp.

Joeun Korea là thương hiệu van công nghiệp uy tín đến từ Hàn Quốc, chuyên sản xuất Van Cầu Bellows Mặt Bích (Bellows Globe Valve) chất lượng cao cho các hệ thống yêu cầu độ kín tuyệt đối và an toàn vận hành.

Van cầu bellows mặt bích nổi bật với thiết kế ống xếp bellows chống rò rỉ, vật liệu bền bỉ, kết nối mặt bích tiêu chuẩn, đáp ứng tốt các môi trường hơi nóng, hóa chất, áp suất và nhiệt độ cao. Sản phẩm được sản xuất và kiểm định nghiêm ngặt, đảm bảo vận hành ổn định, tuổi thọ lâu dài, được nhiều nhà máy và công trình công nghiệp tin dùng.

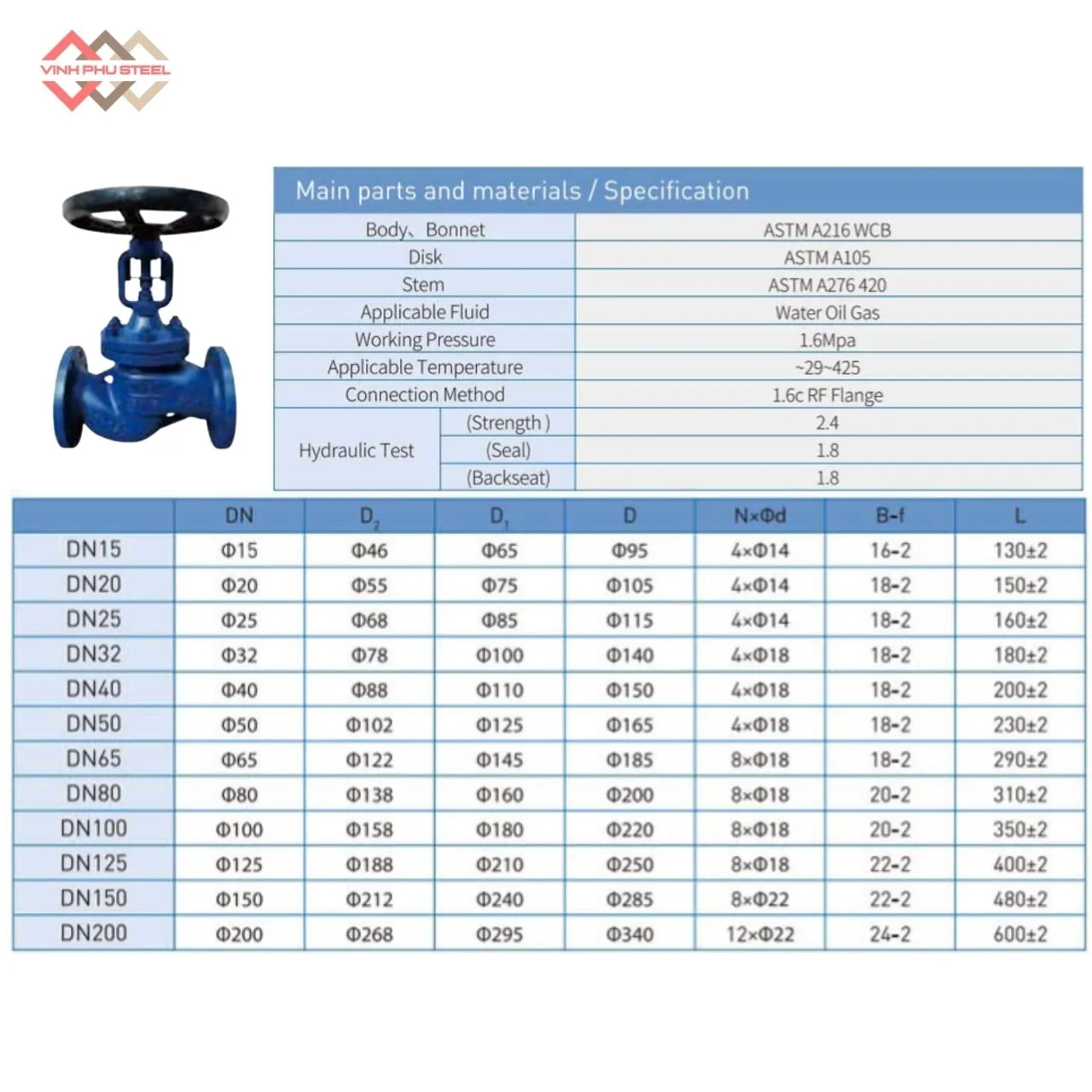

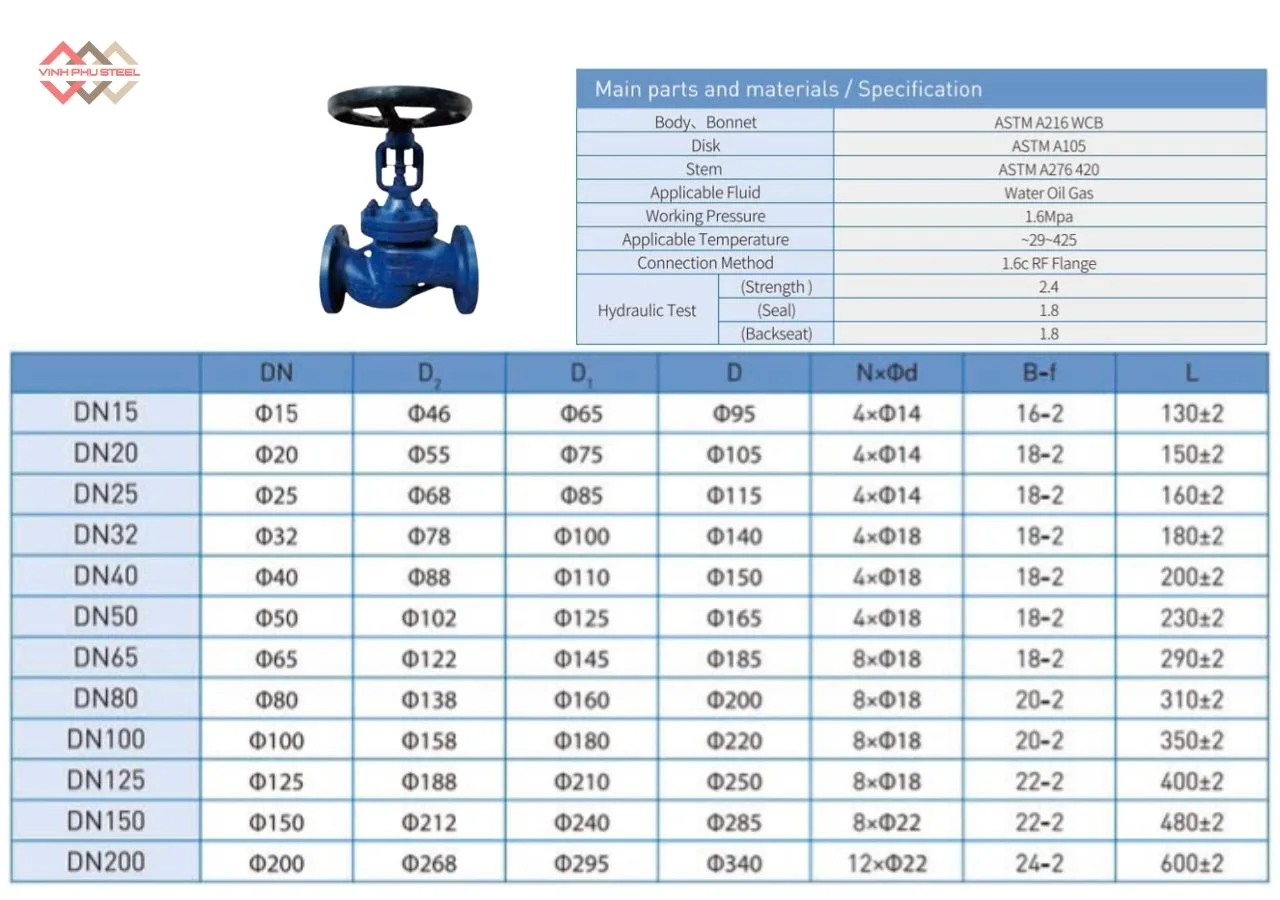

Thông Số Van Cầu Bellows Mặt Bích Joeun Korea

Thông số kỹ thuật cơ bản bao gồm:

• Vật liệu thân van: Thép đúc (ASTM A216WCB)
• Kiểu van: Van cầu bellows – Bellows Blobe Valve
• Kiểu kết nối: Mặt bích
• Kích thước van: DN15 – DN200.
• Áp suất làm việc: 1.6 Mpa
• Nhiệt độ làm việc: 29°C – 425°C
• Môi trường sử dụng: Nước, dầu, gas
• Nhà cung cấp: Thép Vinh Phú

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 13)

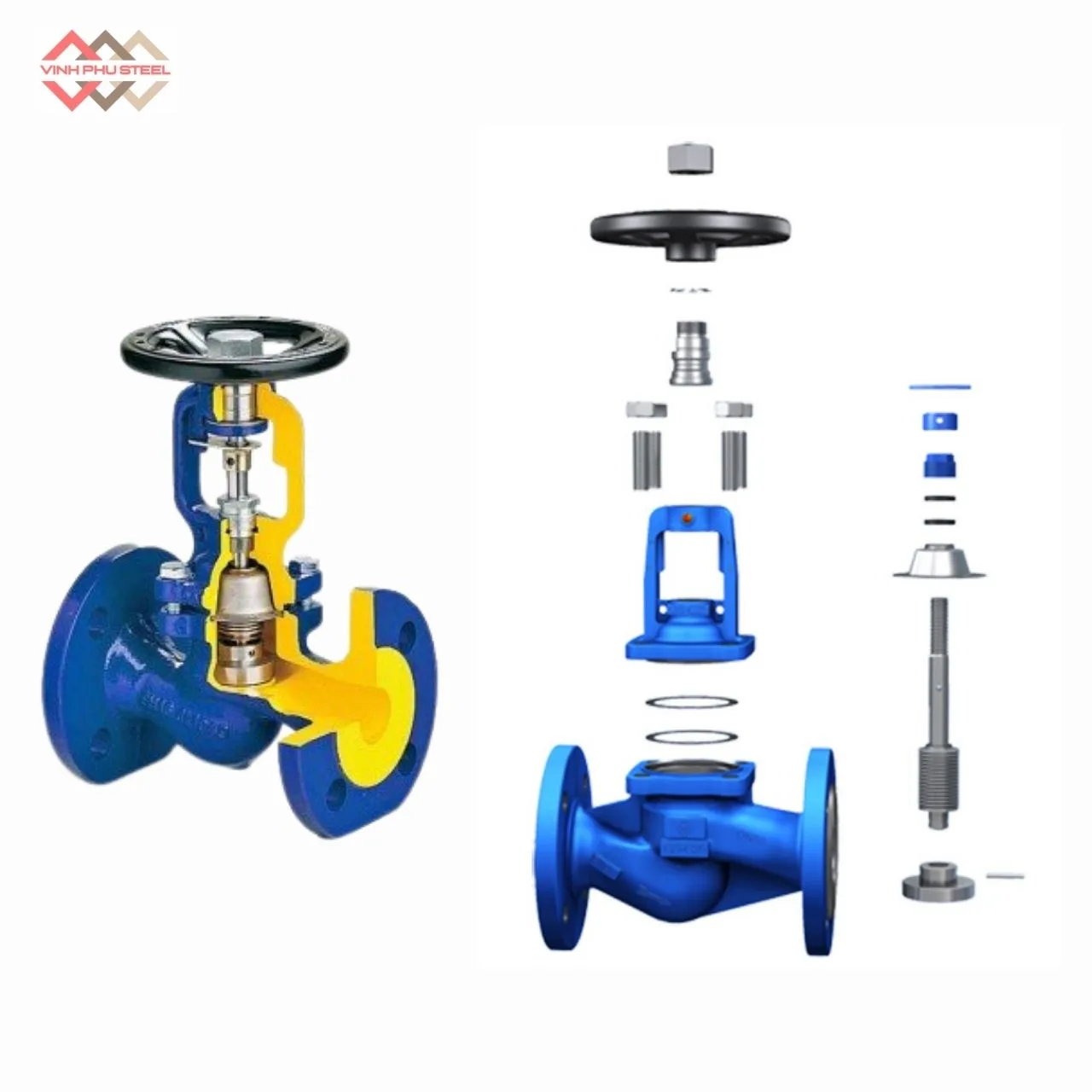

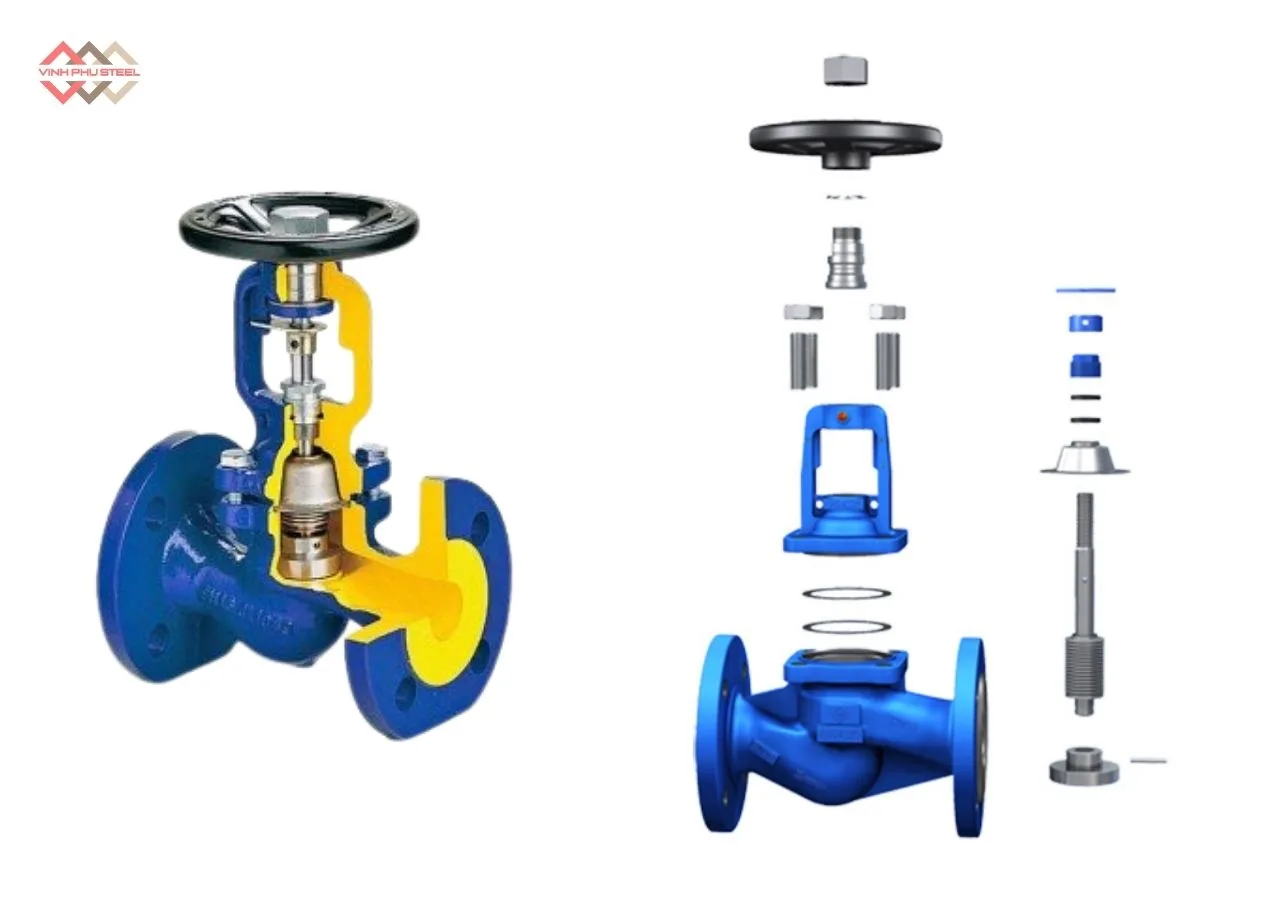

Cấu Tạo Van Cầu Bellows Mặt Bích Joeun Korea

Van Cầu Bellows Mặt Bích được thiết kế với cấu trúc chắc chắn, tối ưu cho các hệ thống yêu cầu độ kín cao, chống rò rỉ tuyệt đối và vận hành ổn định trong môi trường áp suất, nhiệt độ khắc nghiệt. Cấu tạo van bao gồm các bộ phận chính sau:

1. Thân van (Body)

Thân van được đúc nguyên khối từ thép carbon hoặc inox, có khả năng chịu áp lực và nhiệt độ cao. Thiết kế dạng van cầu giúp điều tiết dòng chảy chính xác, hạn chế xói mòn và rung lắc trong quá trình vận hành.

2. Đĩa van (Disc)

Đĩa van là bộ phận trực tiếp đóng, mở và điều tiết lưu lượng. Bề mặt đĩa được gia công chính xác, giúp đóng kín hoàn toàn, giảm thất thoát lưu chất và tăng tuổi thọ cho van.

3. Ghế van (Seat)

Ghế van tiếp xúc trực tiếp với đĩa van khi đóng, có nhiệm vụ tạo độ kín khít cao, hạn chế rò rỉ. Vật liệu ghế van thường là inox hoặc hợp kim chịu mài mòn, phù hợp với môi trường làm việc khắc nghiệt.

4. Ống xếp Bellows (Bellows Seal)

Đây là bộ phận quan trọng nhất của van cầu bellows Joeun Korea. Ống xếp bellows được chế tạo từ inox chất lượng cao, có khả năng co giãn linh hoạt theo chuyển động của trục van, giúp ngăn chặn hoàn toàn rò rỉ lưu chất ra bên ngoài – ưu điểm vượt trội so với van cầu thông thường.

5. Trục van (Stem)

Trục van truyền chuyển động từ tay quay xuống đĩa van. Trục được gia công bề mặt nhẵn, kết hợp với bellows giúp vận hành êm ái, chính xác và an toàn.

6. Nắp van (Bonnet)

Nắp van có chức năng bảo vệ các bộ phận bên trong, đồng thời cố định hệ thống trục và bellows. Thiết kế kín, chắc chắn giúp van hoạt động ổn định trong thời gian dài.

7. Kết nối mặt bích (Flanged Connection)

Van sử dụng kết nối mặt bích tiêu chuẩn, đảm bảo lắp đặt chắc chắn, độ kín cao, phù hợp cho các hệ thống đường ống công nghiệp lớn và áp suất cao.

8. Tay quay / Bộ truyền động

Giúp đóng mở van dễ dàng, kiểm soát lưu lượng chính xác. Tùy nhu cầu, van có thể sử dụng tay quay hoặc kết hợp với bộ truyền động tự động.

Ứng Dụng Van Cầu Bellows Mặt Bích Joeun Korea

Nhờ thiết kế ống xếp bellows chống rò rỉ, kết cấu bền bỉ và khả năng chịu áp suất – nhiệt độ cao, Van Cầu Bellows Mặt Bích được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp quan trọng, đặc biệt là các hệ thống yêu cầu độ an toàn và độ kín tuyệt đối.

Hệ thống hơi nóng – nồi hơi

Van được sử dụng phổ biến trong đường ống dẫn hơi, lò hơi, nồi hơi công nghiệp, nơi nhiệt độ và áp suất cao. Thiết kế bellows giúp ngăn rò rỉ hơi, đảm bảo an toàn vận hành và giảm tổn thất năng lượng.

Ngành dầu khí

Trong các hệ thống dẫn dầu, khí, condensate, van cầu bellows mặt bích giúp kiểm soát dòng chảy chính xác, hạn chế rò rỉ lưu chất dễ cháy nổ, nâng cao độ an toàn cho nhà máy.

Công nghiệp hóa chất

Van phù hợp lắp đặt trong đường ống hóa chất ăn mòn, độc hại, nhờ khả năng cách ly hoàn toàn lưu chất với môi trường bên ngoài, bảo vệ người vận hành và thiết bị.

Nhà máy điện – nhiệt điện

Được ứng dụng trong hệ thống cấp hơi, nước nóng, dầu truyền nhiệt, van cầu bellows giúp hệ thống vận hành ổn định, bền bỉ và an toàn lâu dài.

Ngành thực phẩm và dược phẩm

Với yêu cầu cao về độ kín, vệ sinh và an toàn, van cầu bellows mặt bích được sử dụng trong dây chuyền sản xuất, chế biến, đảm bảo không rò rỉ và không nhiễm chéo lưu chất.

Các hệ thống công nghiệp khác

• Hệ thống nước nóng, dầu nóng
• Đường ống áp suất cao
• Nhà máy sản xuất, khu công nghiệp lớn

Ưu Điểm Van Cầu Bellows Mặt Bích Joeun Korea

Với thiết kế tối ưu và chất lượng chế tạo nghiêm ngặt, Van Cầu Bellows Mặt Bích mang đến nhiều ưu điểm vượt trội, đáp ứng tốt các yêu cầu khắt khe về độ kín, độ bền và an toàn vận hành trong hệ thống công nghiệp.

Khả năng chống rò rỉ tuyệt đối

Van sử dụng ống xếp bellows giúp cách ly hoàn toàn lưu chất tại trục van, loại bỏ nguy cơ rò rỉ ra môi trường bên ngoài, đặc biệt phù hợp cho các hệ thống hơi nóng, hóa chất và lưu chất độc hại.

Độ bền và tuổi thọ cao

Thân van và các chi tiết bên trong được chế tạo từ vật liệu chất lượng cao, gia công chính xác, giúp van hoạt động ổn định, giảm hao mòn và kéo dài tuổi thọ sử dụng.

Khả năng chịu áp suất và nhiệt độ cao

Van cầu bellows mặt bích có thể làm việc ổn định trong điều kiện áp suất và nhiệt độ lớn, đáp ứng yêu cầu của các hệ thống công nghiệp nặng và môi trường làm việc khắc nghiệt.

Kết nối mặt bích chắc chắn

Thiết kế kết nối mặt bích theo tiêu chuẩn giúp van lắp đặt dễ dàng, đảm bảo độ kín khít cao và an toàn cho hệ thống đường ống trong suốt quá trình vận hành.

Điều tiết dòng chảy chính xác

Cấu trúc van cầu cho phép kiểm soát lưu lượng hiệu quả, đóng mở êm ái, hạn chế rung lắc và xói mòn, góp phần nâng cao hiệu suất vận hành của toàn hệ thống.

Chất lượng theo tiêu chuẩn Joeun Korea

Sản phẩm được sản xuất và kiểm định nghiêm ngặt theo tiêu chuẩn kỹ thuật của Joeun Korea, đảm bảo độ tin cậy cao, phù hợp với nhiều lĩnh vực như hơi, dầu khí, hóa chất, điện và thực phẩm.

Nguyên Lý Hoạt Động Van Cầu Bellows Mặt Bích Joeun Korea

Van Cầu Bellows Mặt Bích hoạt động theo nguyên lý đóng mở và điều tiết dòng chảy bằng chuyển động tịnh tiến của trục và đĩa van, kết hợp với ống xếp bellows nhằm đảm bảo độ kín tuyệt đối, ngăn chặn rò rỉ lưu chất ra môi trường bên ngoài.

Trạng thái đóng van

Khi van ở trạng thái đóng, trục van di chuyển xuống dưới, ép đĩa van tiếp xúc chặt với ghế van, chặn hoàn toàn dòng lưu chất trong đường ống. Lúc này, ống xếp bellows được nén lại, giữ vai trò cách ly lưu chất bên trong thân van, đảm bảo không xảy ra rò rỉ tại trục van.

Trạng thái mở van

Khi vận hành mở van, tay quay hoặc bộ truyền động làm trục van di chuyển lên trên, kéo theo đĩa van tách khỏi ghế van. Dòng lưu chất bắt đầu lưu thông qua thân van. Trong suốt quá trình này, bellows co giãn linh hoạt theo chuyển động của trục, nhưng vẫn duy trì khả năng làm kín tuyệt đối.

Khả năng điều tiết dòng chảy

Nhờ cấu trúc van cầu, van cầu bellows mặt bích cho phép điều chỉnh lưu lượng chính xác, đóng mở êm ái, hạn chế rung lắc và xói mòn, giúp hệ thống vận hành ổn định và an toàn hơn.

Đảm bảo an toàn và độ bền

Thiết kế bellows không chỉ ngăn rò rỉ mà còn giảm ma sát tại trục van, từ đó kéo dài tuổi thọ van, giảm chi phí bảo trì và nâng cao độ an toàn cho toàn bộ hệ thống.

Hướng Dẫn Lắp Đặt Van Cầu Bellows Mặt Bích Joeun Korea

Việc lắp đặt đúng kỹ thuật giúp Van Cầu Bellows Mặt Bích hoạt động ổn định, đảm bảo độ kín, độ bền và an toàn vận hành trong suốt quá trình sử dụng. Dưới đây là các bước và lưu ý quan trọng khi lắp đặt van.

1. Kiểm tra trước khi lắp đặt

Trước khi lắp đặt, cần kiểm tra tình trạng van, đảm bảo van không bị hư hỏng trong quá trình vận chuyển. Xác nhận đúng kích thước, tiêu chuẩn mặt bích, áp suất và nhiệt độ làm việc phù hợp với hệ thống. Đồng thời, làm sạch bề mặt mặt bích đường ống để đảm bảo độ kín khi lắp đặt.

2. Xác định chiều lắp đặt

Van cầu bellows mặt bích có chiều dòng chảy xác định, thường được ký hiệu bằng mũi tên trên thân van. Khi lắp đặt, cần đảm bảo chiều dòng chảy của lưu chất đúng theo hướng nhà sản xuất, giúp van hoạt động hiệu quả và tăng tuổi thọ.

3. Lắp đặt van vào hệ thống đường ống

Đặt van vào đúng vị trí giữa hai mặt bích của đường ống, sử dụng gioăng làm kín phù hợp với môi trường làm việc. Tiến hành siết bulong đối xứng, đều lực để tránh cong vênh mặt bích, đảm bảo kết nối kín khít và chắc chắn.

4. Vị trí và tư thế lắp đặt

Van cầu bellows mặt bích nên được lắp đặt ở vị trí thuận tiện cho vận hành và bảo trì. Thông thường, van được lắp theo phương thẳng đứng, trục van hướng lên trên để đảm bảo bellows hoạt động ổn định và hạn chế ảnh hưởng đến độ kín.

5. Kiểm tra sau khi lắp đặt

Sau khi hoàn tất lắp đặt, cần kiểm tra lại toàn bộ mối nối, vận hành thử van bằng cách đóng mở nhẹ nhàng, đảm bảo van hoạt động trơn tru. Tiến hành chạy thử hệ thống để kiểm tra khả năng làm kín và phát hiện kịp thời các dấu hiệu rò rỉ nếu có.

6. Lưu ý trong quá trình vận hành

Không vận hành van vượt quá giới hạn áp suất và nhiệt độ cho phép. Tránh tác động lực mạnh hoặc rung lắc trong quá trình sử dụng để bảo vệ ống xếp bellows và các chi tiết bên trong.

Vấn Đề Thường Gặp Và Biện Pháp Khắc Phục Van Cầu Bellows

Trong quá trình vận hành, dù được thiết kế với độ kín và độ bền cao, Van Cầu Bellows Mặt Bích vẫn có thể gặp một số sự cố nếu lắp đặt hoặc sử dụng không đúng kỹ thuật. Việc nhận biết sớm các vấn đề thường gặp và áp dụng biện pháp khắc phục kịp thời sẽ giúp đảm bảo hiệu suất và kéo dài tuổi thọ van.

Van bị rò rỉ tại vị trí kết nối mặt bích

Nguyên nhân thường do gioăng làm kín không phù hợp, bề mặt mặt bích không sạch hoặc bulong siết không đều lực. Biện pháp khắc phục là kiểm tra lại gioăng, vệ sinh bề mặt mặt bích và siết bulong theo trình tự đối xứng, đúng lực siết tiêu chuẩn.

Van đóng không kín hoàn toàn

Tình trạng này có thể xuất phát từ việc đĩa van hoặc ghế van bị mài mòn, bám cặn hoặc lắp sai chiều dòng chảy. Cần kiểm tra, vệ sinh bề mặt làm kín, thay thế chi tiết bị mòn và đảm bảo lắp đặt van đúng chiều theo hướng dẫn của nhà sản xuất.

Van vận hành nặng, khó đóng mở

Nguyên nhân thường do trục van bị khô dầu, bám bụi bẩn hoặc van làm việc trong điều kiện áp suất cao vượt mức cho phép. Giải pháp là bảo dưỡng định kỳ, bôi trơn trục van đúng cách và vận hành van trong giới hạn áp suất – nhiệt độ cho phép.

Giảm tuổi thọ ống xếp bellows

Ống xếp bellows có thể bị ảnh hưởng nếu van thường xuyên làm việc trong môi trường rung động mạnh, nhiệt độ quá cao hoặc đóng mở quá nhanh. Để khắc phục, cần lắp đặt van ở vị trí ổn định, tránh rung lắc và vận hành đóng mở từ từ, đúng quy trình kỹ thuật.

Van phát ra tiếng ồn khi vận hành

Hiện tượng này thường xảy ra khi lưu lượng dòng chảy quá lớn hoặc áp suất chênh lệch cao. Biện pháp là điều chỉnh lưu lượng phù hợp, kiểm soát áp suất hệ thống và lựa chọn kích thước van đúng với đường ống.

Việc lắp đặt đúng kỹ thuật, vận hành trong giới hạn cho phép và bảo dưỡng định kỳ sẽ giúp Van Cầu Bellows Mặt Bích hoạt động ổn định, an toàn và đạt hiệu quả lâu dài.

Bảo Trì Van Cầu Bellows Mặt Bích Joeun Korea

Việc bảo trì đúng cách giúp Van Cầu Bellows Mặt Bích duy trì khả năng làm kín tuyệt đối, vận hành ổn định và kéo dài tuổi thọ trong quá trình sử dụng. Dưới đây là các nội dung bảo trì quan trọng cần thực hiện định kỳ.

Kiểm tra định kỳ tình trạng van

Cần thường xuyên kiểm tra tổng thể van, bao gồm thân van, nắp van, trục van và các mối nối mặt bích. Việc phát hiện sớm các dấu hiệu bất thường như rung lắc, rò rỉ hoặc ăn mòn sẽ giúp xử lý kịp thời, tránh ảnh hưởng đến hệ thống.

Bảo dưỡng trục van và bộ phận truyền động

Trục van và tay quay cần được vệ sinh và bôi trơn định kỳ để đảm bảo đóng mở nhẹ nhàng, tránh kẹt cứng. Không sử dụng lực quá mạnh khi vận hành để hạn chế tác động xấu đến ống xếp bellows.

Kiểm tra ống xếp bellows

Ống xếp bellows là bộ phận quan trọng nhất của van. Trong quá trình bảo trì, cần kiểm tra tình trạng bellows, đảm bảo không có dấu hiệu nứt, biến dạng hoặc mỏi kim loại. Khi phát hiện bellows xuống cấp, nên thay thế kịp thời để đảm bảo độ kín an toàn.

Kiểm tra bề mặt làm kín

Đĩa van và ghế van cần được kiểm tra định kỳ để đảm bảo bề mặt làm kín không bị mài mòn, bám cặn hoặc hư hỏng. Việc vệ sinh hoặc thay thế khi cần thiết sẽ giúp van duy trì khả năng đóng kín hiệu quả.

Điều kiện vận hành phù hợp

Van cần được vận hành trong giới hạn áp suất và nhiệt độ cho phép theo khuyến cáo của nhà sản xuất Joeun Korea. Tránh môi trường rung động mạnh, đóng mở van đột ngột hoặc sử dụng van sai mục đích.

Thực hiện bảo trì đúng quy trình và định kỳ sẽ giúp Van Cầu Bellows Mặt Bích Joeun Korea hoạt động an toàn, bền bỉ, giảm chi phí sửa chữa và đảm bảo hiệu suất lâu dài cho hệ thống.

Cung Cấp Van Cầu Bellows Mặt Bích Joeun Korea Chính Hãng

Thép Vinh Phú là đơn vị phân phối uy tín chuyên cung cấp Van Cầu Bellows Mặt Bích Joeun Korea chính hãng tại thị trường Việt Nam. Với nhiều năm kinh nghiệm trong lĩnh vực thiết bị – vật tư công nghiệp, Thép Vinh Phú cam kết mang đến cho khách hàng sản phẩm chất lượng cao, nguồn gốc rõ ràng và giá thành cạnh tranh.

Các sản phẩm van cầu bellows Joeun Korea do Thép Vinh Phú cung cấp đều có đầy đủ chứng từ CO/CQ, đáp ứng các tiêu chuẩn kỹ thuật khắt khe, phù hợp cho các hệ thống hơi nóng, dầu khí, hóa chất, nhà máy điện và công nghiệp nặng. Bên cạnh đó, đội ngũ kỹ thuật am hiểu chuyên môn luôn sẵn sàng tư vấn giải pháp phù hợp, giúp khách hàng lựa chọn đúng chủng loại van, tối ưu hiệu quả sử dụng và chi phí đầu tư.

Với phương châm uy tín – chất lượng – đồng hành lâu dài, Thép Vinh Phú không chỉ cung cấp Van Cầu Bellows Mặt Bích chính hãng giá tốt, mà còn mang đến dịch vụ hỗ trợ kỹ thuật và hậu mãi tận tâm, trở thành đối tác tin cậy của nhiều doanh nghiệp và công trình trên toàn quốc.
