Van Cầu API Joeun Korea – API Globe Valve

Mô tả

Trong các hệ thống đường ống yêu cầu điều tiết lưu lượng chính xác, việc lựa chọn một thiết bị vận hành ổn định và an toàn là vô cùng cần thiết. Van Cầu API Joeun Korea (API Globe Valve) chính là giải pháp đáp ứng trọn vẹn những yêu cầu đó. Nhờ thiết kế theo tiêu chuẩn API quốc tế, van đảm bảo khả năng kiểm soát dòng chảy mượt mà, độ kín cao và độ bền vượt trội ngay cả trong môi trường nhiệt độ – áp suất lớn.

Sự cần thiết của API Globe Valve thể hiện rõ ở những hệ thống đòi hỏi điều chỉnh lưu lượng theo từng mức, không chỉ đóng/mở mà còn kiểm soát chính xác để bảo vệ thiết bị phía sau và duy trì vận hành ổn định. Với cấu trúc tối ưu, vật liệu chất lượng cao và khả năng chống ăn mòn tốt.

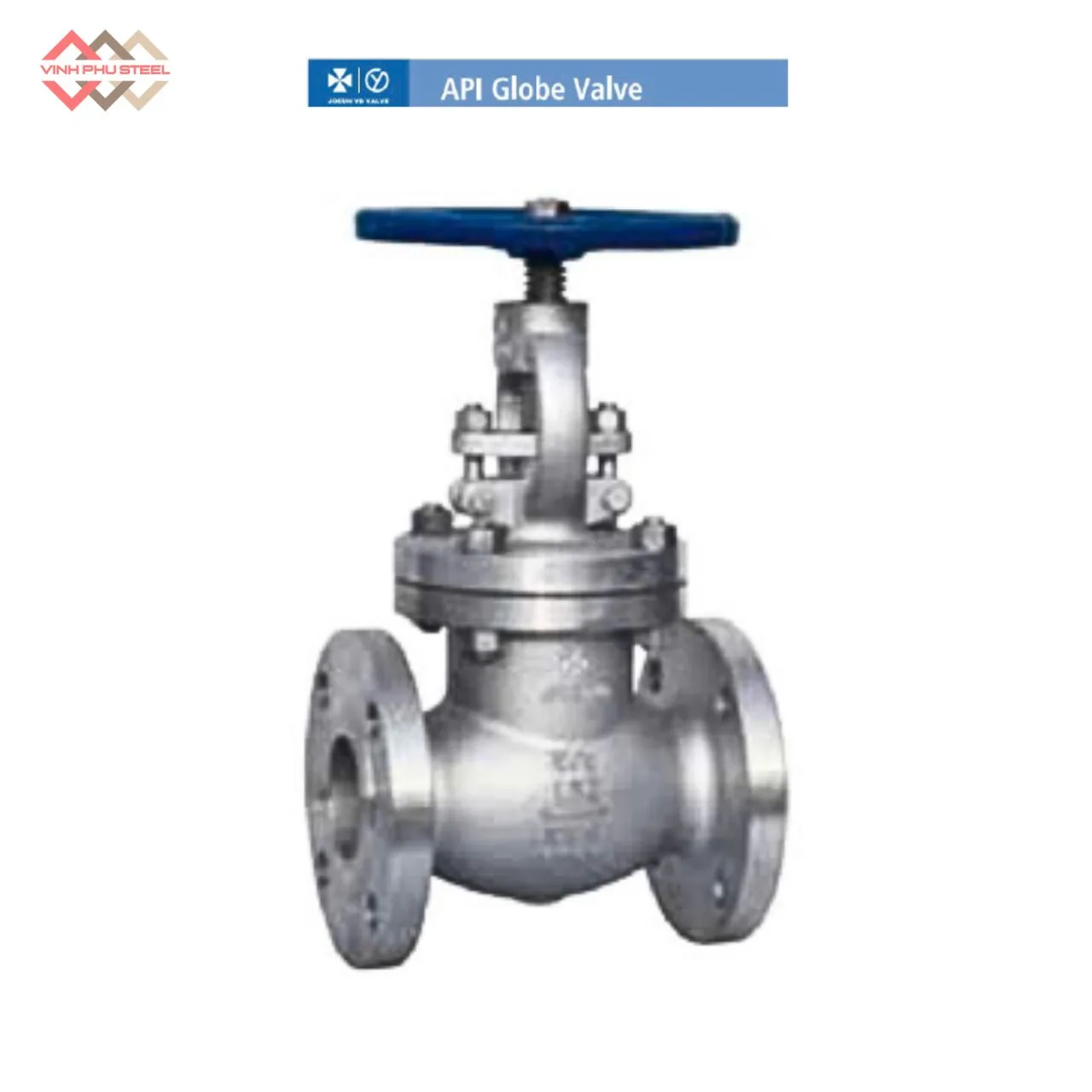

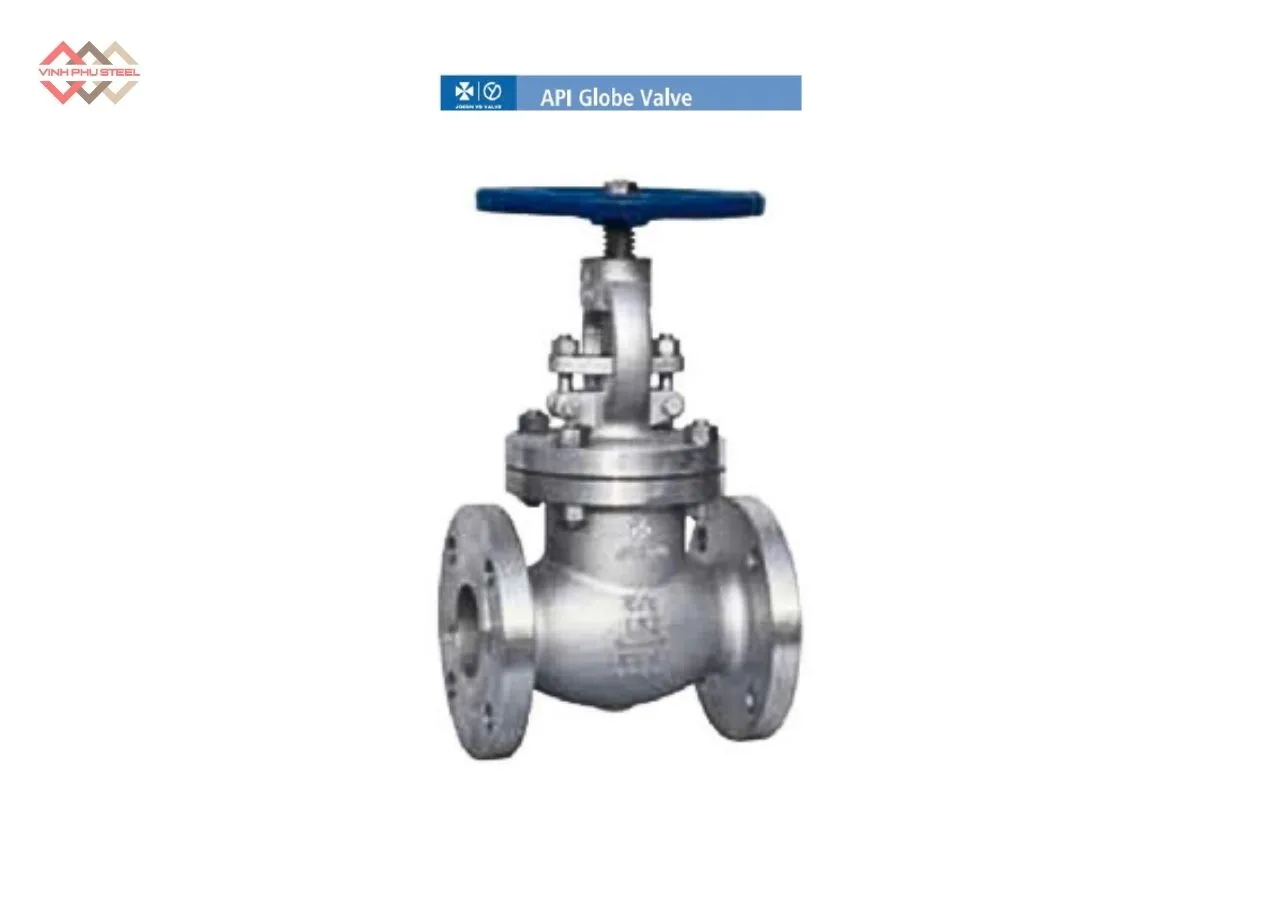

Van Cầu API Joeun Korea – API Globe Valve

Van Cầu API là loại van công nghiệp dùng để điều tiết và kiểm soát lưu lượng chất lỏng hoặc khí trong đường ống, được sản xuất theo tiêu chuẩn API (American Petroleum Institute) – tiêu chuẩn kỹ thuật khắt khe thường áp dụng cho ngành dầu khí, hóa chất, hơi nóng và các môi trường yêu cầu độ an toàn cao.

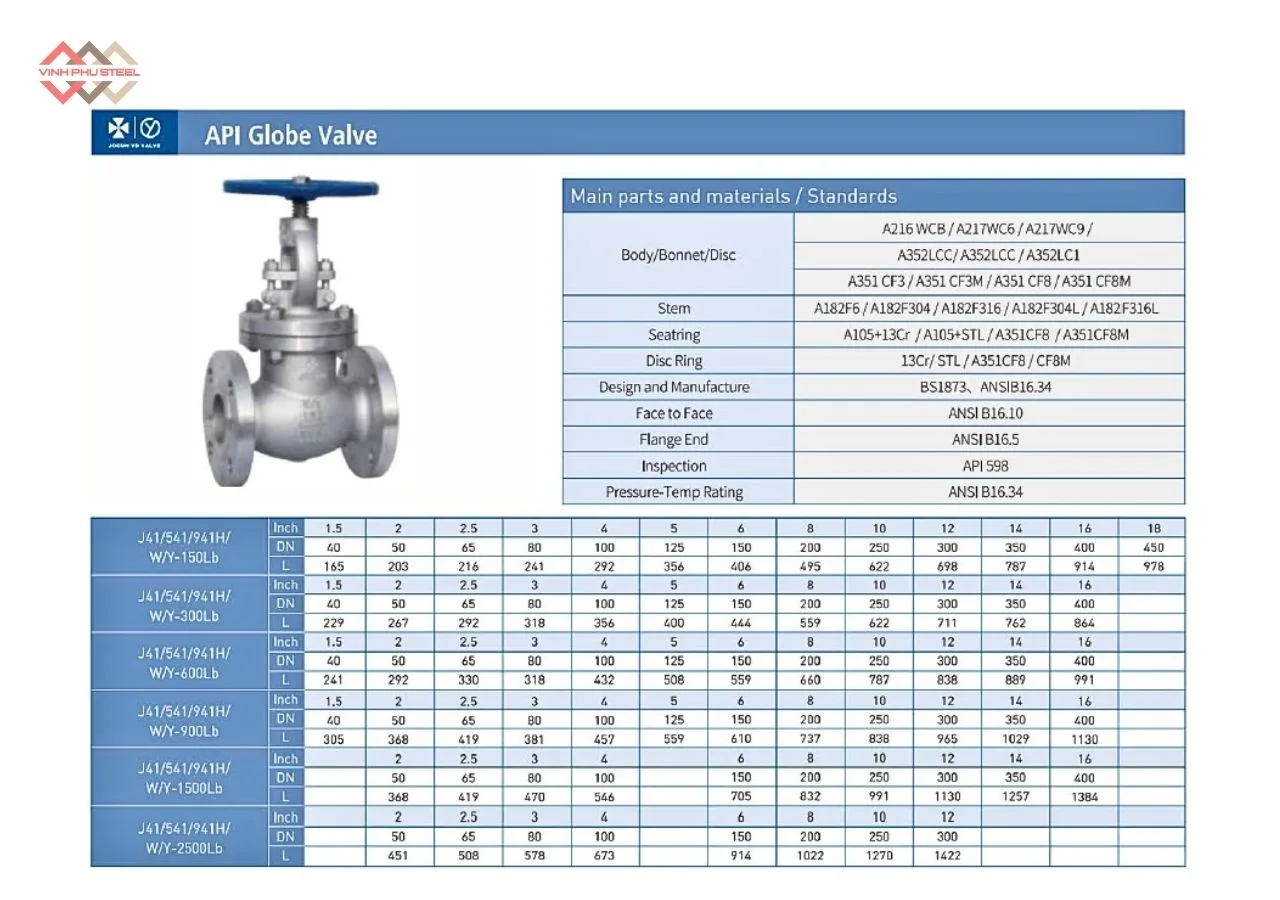

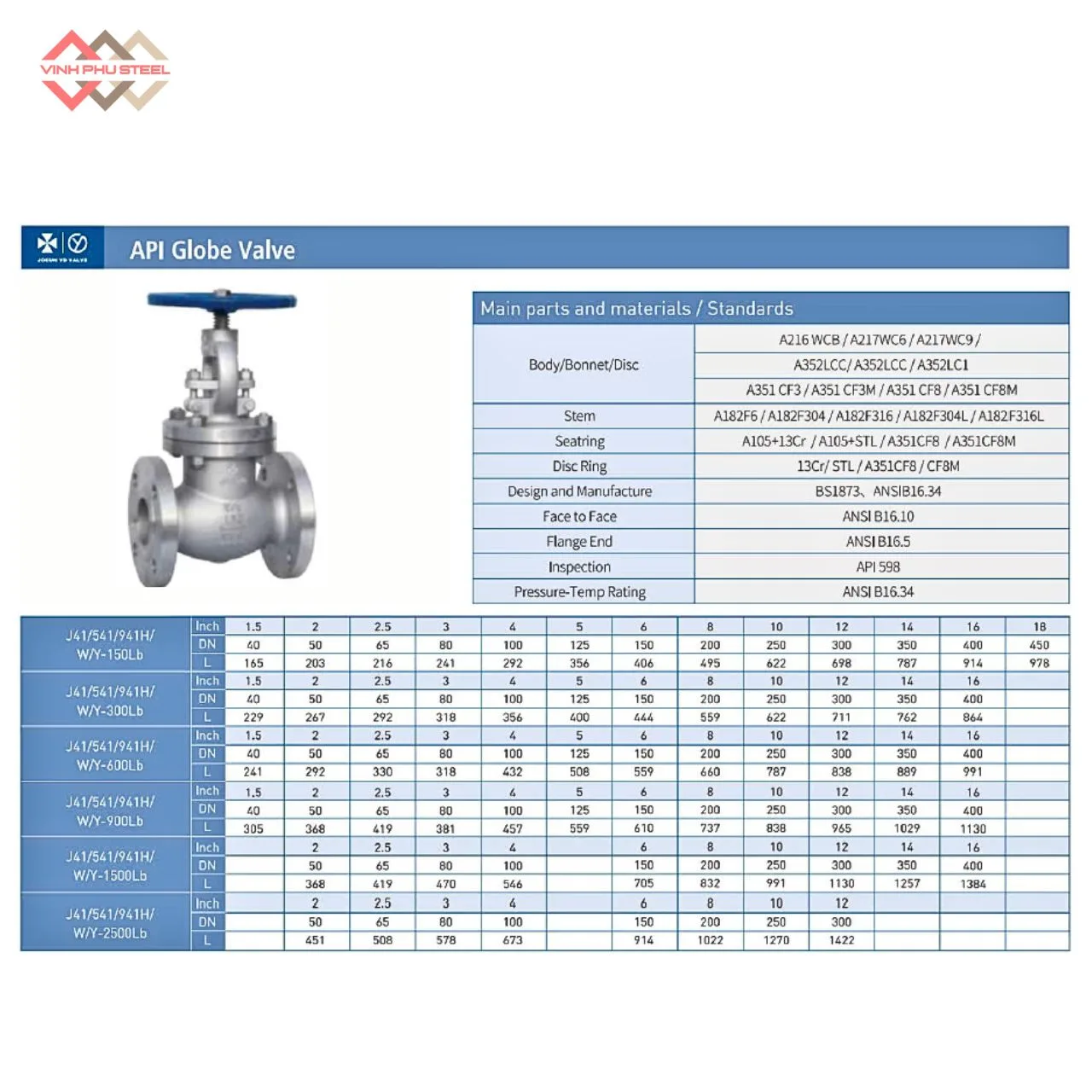

Thông Số Kỹ Thuật Van Cầu API Joeun Korea

Thông số kỹ thuật chính của sản phẩm bao gồm:

• Tên sản phẩm:  API Globe Valve
• Thương hiệu: Joeun Korea
• Xuất xứ: Hàn Quốc
• Kiểu dáng: Van cầu – Globe
• Vật liệu thân van (Body): Nhiều vật liệu (xem thêm catalog)
• Kết nối: Kiểu nối bích
• Kích thước (Size): DN40 – DN450
• Nhà phân phối: Thép Vinh Phú.

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 39).

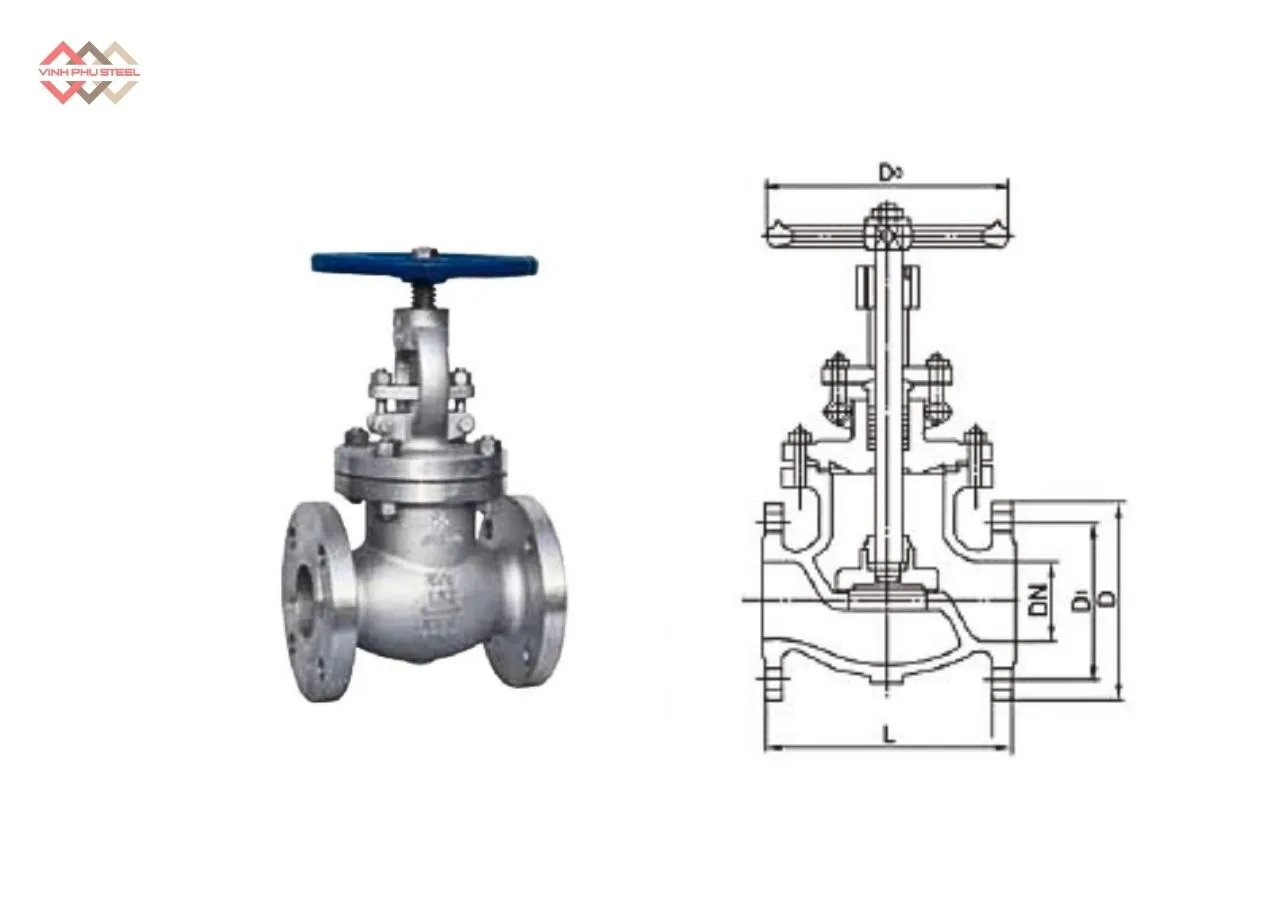

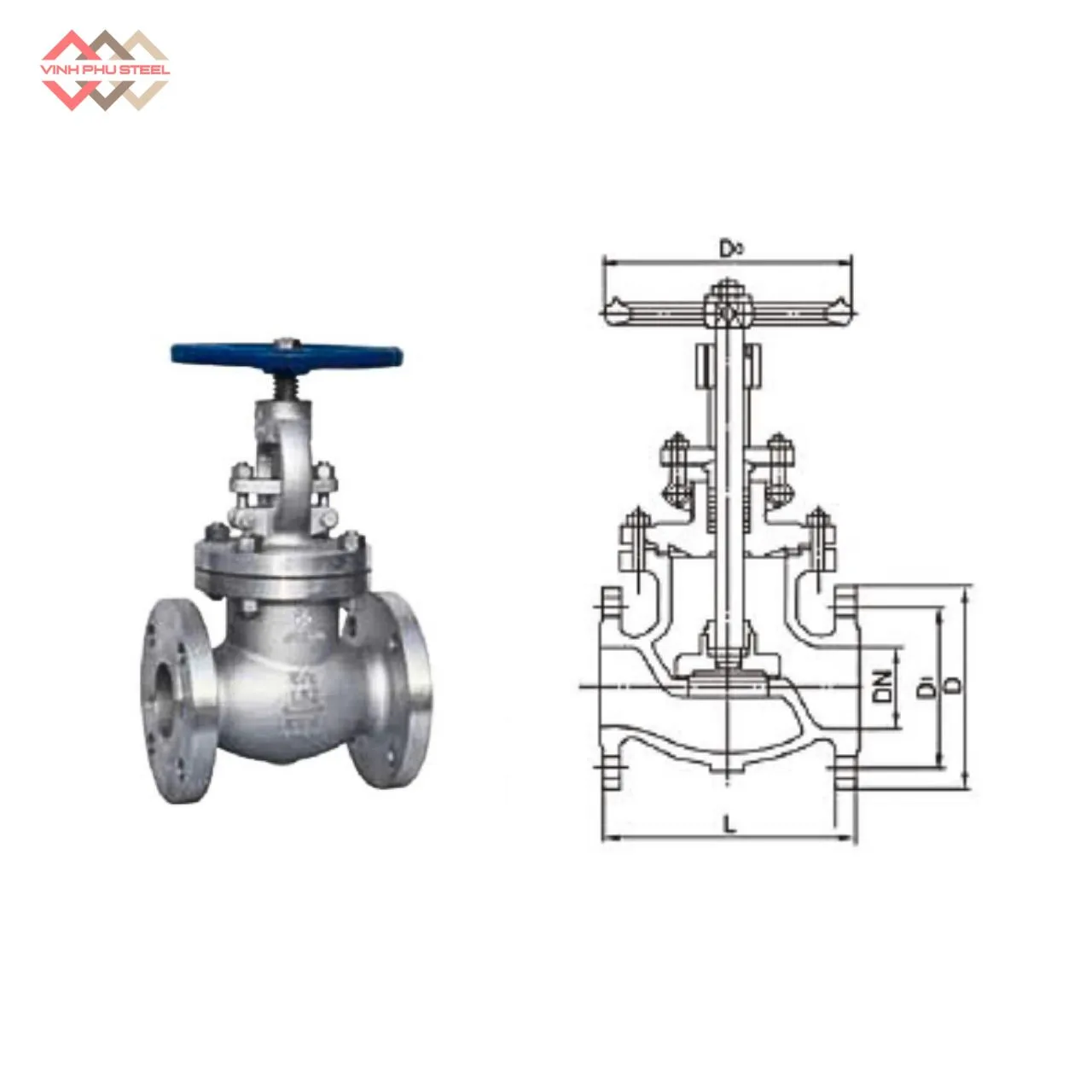

Cấu Tạo Van Cầu API  Joeun Korea – API Globe Valve

Van Cầu API có cấu tạo đặc trưng giúp điều tiết lưu lượng chính xác và đảm bảo độ kín cao. Các bộ phận chính bao gồm:

1. Thân van (Body)

   • Là phần chịu lực chính, chứa toàn bộ dòng chảy.
   • Được chế tạo từ gang, thép carbon, thép hợp kim hoặc inox theo tiêu chuẩn API.
   • Thiết kế dạng chữ S hoặc dạng thẳng giúp tối ưu hướng dòng chảy.

2. Nắp van (Bonnet)

   • Được ghép với thân van bằng bulong hoặc ren, tạo khoang chứa trục và đĩa van.
   • Dễ dàng tháo rời để kiểm tra và bảo trì.

3. Trục van (Stem)

   • Truyền lực từ tay quay/điều khiển xuống đĩa van.
   • Làm từ thép cứng, chống cong và mài mòn.
   • Có hai dạng: trục nâng (rising stem) và trục không nâng (non-rising stem).

4. Đĩa van (Disc)

   • Là bộ phận tiếp xúc với ghế van để đóng/mở hoặc điều tiết lưu lượng.
   • Có nhiều dạng: disc hình nón, disc dạng plug, disc dạng parabolic, phù hợp từng ứng dụng.

5. Ghế van (Seat)

   • Vị trí tiếp xúc trực tiếp với đĩa van, tạo độ kín.
   • Có thể là seat rời (replaceable seat) hoặc seat liền thân.

6. Tay quay hoặc bộ điều khiển (Handwheel/Actuator)

   • Dùng để vận hành van bằng tay hoặc bằng thiết bị điều khiển (điện, khí nén).
   • Cho phép điều chỉnh lưu lượng theo từng cấp độ.

7. Gioăng làm kín (Packing & Gasket)

   • Ngăn rò rỉ tại vị trí trục và nắp van.
   • Làm từ graphite, Teflon (PTFE) hoặc vật liệu chịu nhiệt khác theo tiêu chuẩn API.

Ưu Điểm Của Van Cầu API Joeun Korea – (API Globe Valve)

Với thiết kế theo tiêu chuẩn API nghiêm ngặt, Van Cầu API mang đến nhiều lợi thế vượt trội trong việc điều tiết và kiểm soát lưu lượng, giúp hệ thống vận hành an toàn và hiệu quả hơn.

Điều tiết lưu lượng chính xác

Cơ chế đóng mở theo hành trình thẳng giúp kiểm soát lưu lượng theo từng cấp độ, đảm bảo độ ổn định cao.

Độ kín tuyệt vời, giảm rò rỉ tối đa

Bề mặt tiếp xúc giữa đĩa và ghế van được gia công chính xác, đáp ứng yêu cầu kín khít trong các môi trường khắt khe.

Chịu áp suất và nhiệt độ cao

Cấu trúc chắc chắn cùng vật liệu chất lượng cao cho phép van làm việc tốt trong hơi nóng, dầu khí và hóa chất.

Vận hành mượt, dễ điều chỉnh

Cơ chế truyền động ổn định, thao tác nhẹ nhàng, phù hợp với hệ thống cần điều chỉnh lưu lượng thường xuyên.

Độ bền cao, tuổi thọ dài

Tuân theo tiêu chuẩn API giúp van có khả năng chống ăn mòn, chống mài mòn tốt, giảm tần suất bảo trì.

Bảo trì – thay thế dễ dàng

Thiết kế thân – nắp theo dạng bulong giúp việc kiểm tra, tháo lắp thuận tiện, tiết kiệm thời gian.

Ứng dụng linh hoạt trong nhiều ngành

Hoạt động hiệu quả trong hệ thống nước, khí, hơi nóng, dầu và hóa chất, đáp ứng nhu cầu đa dạng trong công nghiệp.

Ứng Dụng Của Van Cầu API Joeun Korea – (API Globe Valve)

Với khả năng điều tiết lưu lượng chính xác và vận hành ổn định trong điều kiện khắc nghiệt, Van Cầu API trở thành lựa chọn quan trọng trong nhiều hệ thống công nghiệp cần kiểm soát dòng chảy chặt chẽ và an toàn.

1. Ngành dầu khí – khí đốt

Là giải pháp lý tưởng để điều chỉnh lưu lượng dầu, khí và các chất lỏng có áp suất cao, đảm bảo hoạt động liên tục và hạn chế rò rỉ.

1. Công nghiệp hóa chất – hóa dầu

Được sử dụng để kiểm soát hóa chất, dung môi, axit… nhờ khả năng chịu ăn mòn và độ kín vượt trội theo tiêu chuẩn API.

1. Hệ thống hơi nóng – nồi hơi

Phù hợp cho đường ống hơi bão hòa, thiết bị gia nhiệt, nơi yêu cầu thay đổi lưu lượng thường xuyên và ổn định.

1. Cấp nước – thoát nước – xử lý nước

Ứng dụng trong mạng lưới cấp nước sạch, nước kỹ thuật, nước làm mát và hệ thống xử lý nước thải công nghiệp.

1. Nhà máy sản xuất và công nghiệp nặng

Dùng trong các dây chuyền thép, xi măng, giấy, dệt nhuộm… để điều tiết dòng chảy của chất lỏng hoặc khí ở điều kiện làm việc liên tục.

1. Hệ thống khí nén và khí công nghiệp

Đảm bảo kiểm soát lượng khí nén ổn định cho thiết bị, trạm nén và các ứng dụng đòi hỏi áp lực cao.

1. Hệ thống phòng cháy chữa cháy (PCCC)

Giúp điều chỉnh chính xác lượng nước cấp cho đường ống PCCC trong nhà máy, kho xưởng và công trình lớn.

Hướng Dẫn Lắp Đặt Van Cầu API (API Globe Valve)

Để van vận hành ổn định, đạt độ kín cao và duy trì tuổi thọ lâu dài, việc lắp đặt đúng kỹ thuật là yêu cầu bắt buộc. Dưới đây là quy trình lắp đặt chuẩn cho Van Cầu API.

1. Kiểm tra trước khi lắp đặt

• Xác nhận đúng kích thước, áp lực, vật liệu theo yêu cầu hệ thống.
• Kiểm tra tình trạng van: thân, nắp, đĩa, trục, mặt bích… không bị cong vênh hoặc nứt.
• Đảm bảo đường ống sạch, không còn cặn bẩn, rỉ sét hoặc dị vật bên trong.

2. Xác định đúng chiều dòng chảy

• Trên thân van sẽ có mũi tên chỉ hướng dòng chảy.
• Lắp đúng chiều để van điều tiết hiệu quả và tránh hư hỏng ghế van – đĩa van.

3. Lắp đặt vào đường ống

• Đặt van vào đúng vị trí, đảm bảo thân van thẳng hàng với đường ống.
• Nếu là dạng mặt bích, cần siết bulong theo hình sao (đối xứng) để tránh lệch mặt bích và tạo độ kín đều.
• Không dùng lực quá mạnh để siết lệch hoặc gây nứt bích van.

4. Đảm bảo không gian vận hành

• Chừa khoảng trống phía trên để thao tác tay quay hoặc bộ điều khiển.
• Tránh lắp van tại vị trí quá cao, quá thấp hoặc khu vực dễ rung động mạnh.

5. Kiểm tra hoạt động sau khi lắp

• Mở/đóng van thủ công để kiểm tra độ mượt của trục van và khả năng điều tiết.
• Cho dòng chảy thử nghiệm, tăng lưu lượng từ từ để kiểm tra rò rỉ tại:
  • Mặt bích
  • Trục van (packing)
  • Ghế van

6. Kiểm tra lại lực siết packing

• Nếu van rò nhẹ tại trục, điều chỉnh lực siết packing vừa đủ để chống rò nhưng không làm nặng tay quay.

Những Vấn Đề Thường Gặp & Biện Pháp Khắc Phục

Trong quá trình vận hành, Van Cầu API có thể gặp một số vấn đề phổ biến. Việc nhận diện sớm và xử lý đúng cách giúp duy trì hiệu suất, độ kín và tuổi thọ van.

1. Rò rỉ tại ghế van (seat leakage)

• Nguyên nhân: Đĩa van và ghế van không kín do mài mòn, bẩn cặn, hoặc lắp đặt lệch.
• Biện pháp khắc phục:
  • Vệ sinh bề mặt tiếp xúc và loại bỏ cặn bẩn.
  • Kiểm tra và điều chỉnh đĩa van, thay ghế van nếu cần.
  • Siết đều bulong nắp van để đảm bảo áp lực đồng đều.

2. Rò rỉ tại trục van (stem leakage)

• Nguyên nhân: Gioăng packing bị mòn hoặc siết không đủ lực, trục van cong hoặc bị mài mòn.
• Biện pháp khắc phục:
  • Điều chỉnh lực siết packing vừa đủ.
  • Thay packing hoặc trục van khi cần.
  • Kiểm tra định kỳ để tránh mài mòn quá mức.

3. Van khó vận hành hoặc kẹt

• Nguyên nhân: Cặn bẩn trong đường ống, ăn mòn, hoặc lắp van không thẳng hàng.
• Biện pháp khắc phục:
  • Vệ sinh đường ống và thân van.
  • Kiểm tra trục van, bôi trơn nếu cần.
  • Đảm bảo lắp van đúng chiều và thẳng hàng.

4. Tiếng ồn hoặc rung khi vận hành

• Nguyên nhân: Dòng chảy tốc độ cao, áp lực lớn, hoặc van đóng/mở đột ngột.
• Biện pháp khắc phục:
  • Điều chỉnh tốc độ mở van từ từ.
  • Lắp thêm bộ giảm áp hoặc van điều tiết để giảm xung áp.

5. Mài mòn nhanh của đĩa hoặc ghế van

• Nguyên nhân: Chất lỏng có chứa hạt rắn, cát, hoặc hóa chất ăn mòn.
• Biện pháp khắc phục:
  • Lọc chất lỏng trước khi vào van.
  • Sử dụng vật liệu đĩa và ghế van phù hợp với môi trường làm việc.

Phân Loại Van Cầu API (API Globe Valve)

Van Cầu API được phân loại theo vật liệu chế tạo, phù hợp với từng môi trường làm việc, áp lực, nhiệt độ và loại chất lỏng. Việc lựa chọn đúng loại giúp hệ thống vận hành ổn định, an toàn và bền bỉ.

1. Van Cầu Gang (Cast Iron Globe Valve)

• Đặc điểm: Thân van chế tạo bằng gang, có khả năng chịu áp lực vừa phải, chống ăn mòn nhẹ.
• Ưu điểm:
  • Giá thành thấp, chi phí đầu tư hợp lý.
  • Phù hợp với hệ thống nước, hơi nước, khí nén có nhiệt độ và áp suất trung bình.
• Ứng dụng: Hệ thống cấp nước sinh hoạt, thoát nước, hơi nóng trung bình, các ngành công nghiệp nhẹ.

2. Van Cầu Thép (Steel Globe Valve)

• Đặc điểm: Thân van làm từ thép carbon hoặc thép hợp kim, khả năng chịu áp lực và nhiệt độ cao hơn van gang.
• Ưu điểm:
  • Chịu áp lực lớn, nhiệt độ cao.
  • Độ bền cơ học cao, phù hợp cho môi trường công nghiệp khắc nghiệt.
• Ứng dụng: Dầu khí, hóa chất, hơi nóng, hơi quá nhiệt, hệ thống công nghiệp nặng.

3. Van Cầu Inox (Stainless Steel Globe Valve)

• Đặc điểm: Thân van làm từ inox 304, 316 hoặc các loại inox chịu hóa chất, chống ăn mòn vượt trội.
• Ưu điểm:
  • Chịu được môi trường ăn mòn, hóa chất, axit, dung môi.
  • Độ bền cao, tuổi thọ lâu dài, bảo trì ít.
• Ứng dụng: Hóa chất, thực phẩm, dược phẩm, nước biển, các hệ thống cần độ sạch và chống ăn mòn cao.

Phần phân loại theo vật liệu giúp người dùng dễ dàng lựa chọn loại van phù hợp với môi trường, áp lực và mục đích sử dụng, từ đó tối ưu hiệu suất và tuổi thọ van.

Nguyên Lý Hoạt Động Của Van Cầu API (API Globe Valve)

Van Cầu API hoạt động dựa trên chuyển động lên – xuống của đĩa van (disc) so với ghế van (seat), cho phép điều chỉnh lưu lượng dòng chảy theo từng mức, không chỉ đơn thuần đóng hoặc mở. Cấu trúc này giúp kiểm soát dòng chảy chính xác, giảm rung, và tăng độ kín.

1. Hoạt động đóng – mở

• Khi tay quay hoặc bộ điều khiển quay trục van, đĩa van di chuyển lên hoặc xuống.
• Đóng van: Đĩa van áp sát vào ghế van, ngăn dòng chảy đi qua.
• Mở van: Đĩa van rời ghế, tạo khe hở cho chất lỏng hoặc khí lưu thông.

2. Hoạt động điều tiết lưu lượng

• Khi đĩa van nâng lên một phần, khe hở giữa đĩa và ghế van cho phép dòng chảy đi qua với lưu lượng xác định.
• Lưu lượng có thể được điều chỉnh liên tục bằng cách thay đổi vị trí đĩa van, thích hợp cho các hệ thống cần kiểm soát chính xác áp suất hoặc lưu lượng.

3. Đặc điểm khác biệt

• Dòng chảy qua van đổi hướng 90° hoặc S-shaped (tùy thiết kế), giúp tăng khả năng kiểm soát nhưng tạo ra sụt áp nhỏ so với van cổng.
• Trục van và đĩa van được thiết kế chắc chắn, chịu được áp lực cao và nhiệt độ lớn.

Nguyên lý này lý giải vì sao Van Cầu API được ưa chuộng trong các hệ thống công nghiệp: điều tiết chính xác, độ kín cao, bền bỉ trong môi trường khắc nghiệt.

Mua Van Cầu API Chính Hãng – Thép Vinh Phú

Khi lựa chọn Van Cầu API Joeun Korea, việc tìm đến nhà cung cấp uy tín là yếu tố quan trọng để đảm bảo chất lượng, hiệu suất và tuổi thọ van. Thép Vinh Phú tự hào là đơn vị phân phối chính hãng các dòng van công nghiệp chất lượng cao, bao gồm Van Cầu API, Van Cổng, Van Bướm, và nhiều thiết bị đường ống tiêu chuẩn quốc tế.

Với cam kết:

• Sản phẩm chính hãng – nhập khẩu trực tiếp từ Joeun Korea, đầy đủ chứng nhận chất lượng.
• Tư vấn chuyên nghiệp – đội ngũ kỹ thuật giàu kinh nghiệm hướng dẫn lựa chọn van phù hợp với từng hệ thống.
• Dịch vụ nhanh chóng – hỗ trợ tận tâm – giao hàng đúng hẹn, bảo hành rõ ràng, hỗ trợ lắp đặt và bảo trì.

Hãy liên hệ ngay Thép Vinh Phú để nhận Báo giá mới & tốt nhất

Hotline: 0933 710 789
