Van Bướm Tay Quay Samwoo – Báo giá Van Bướm Samwoo Tay Quay

Mô tả

Van bướm tay quay Samwoo là một trong những dòng van công nghiệp chất lượng cao đến từ Hàn Quốc, được ứng dụng rộng rãi trong hệ thống cấp thoát nước, xử lý nước thải, HVAC, phòng cháy chữa cháy và nhiều ngành công nghiệp khác.

Với thiết kế chắc chắn, vận hành linh hoạt và độ bền vượt trội, sản phẩm này không chỉ đảm bảo hiệu quả dòng chảy mà còn giúp tiết kiệm chi phí bảo trì, thay thế trong quá trình sử dụng. Nếu bạn đang tìm kiếm một giải pháp van điều tiết dòng lưu chất ổn định và lâu dài, van bướm Samwoo tay quay chính là lựa chọn đáng tin cậy.

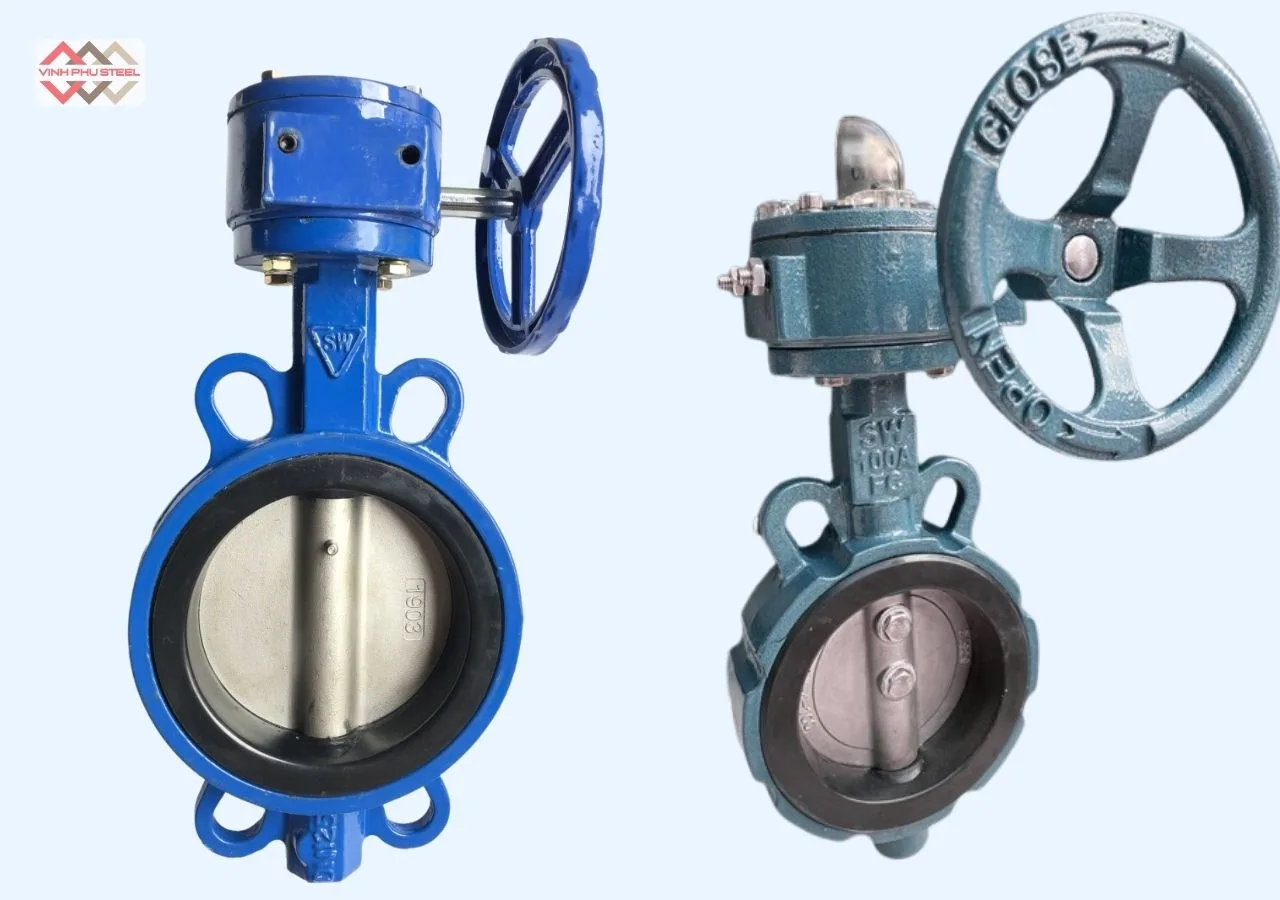

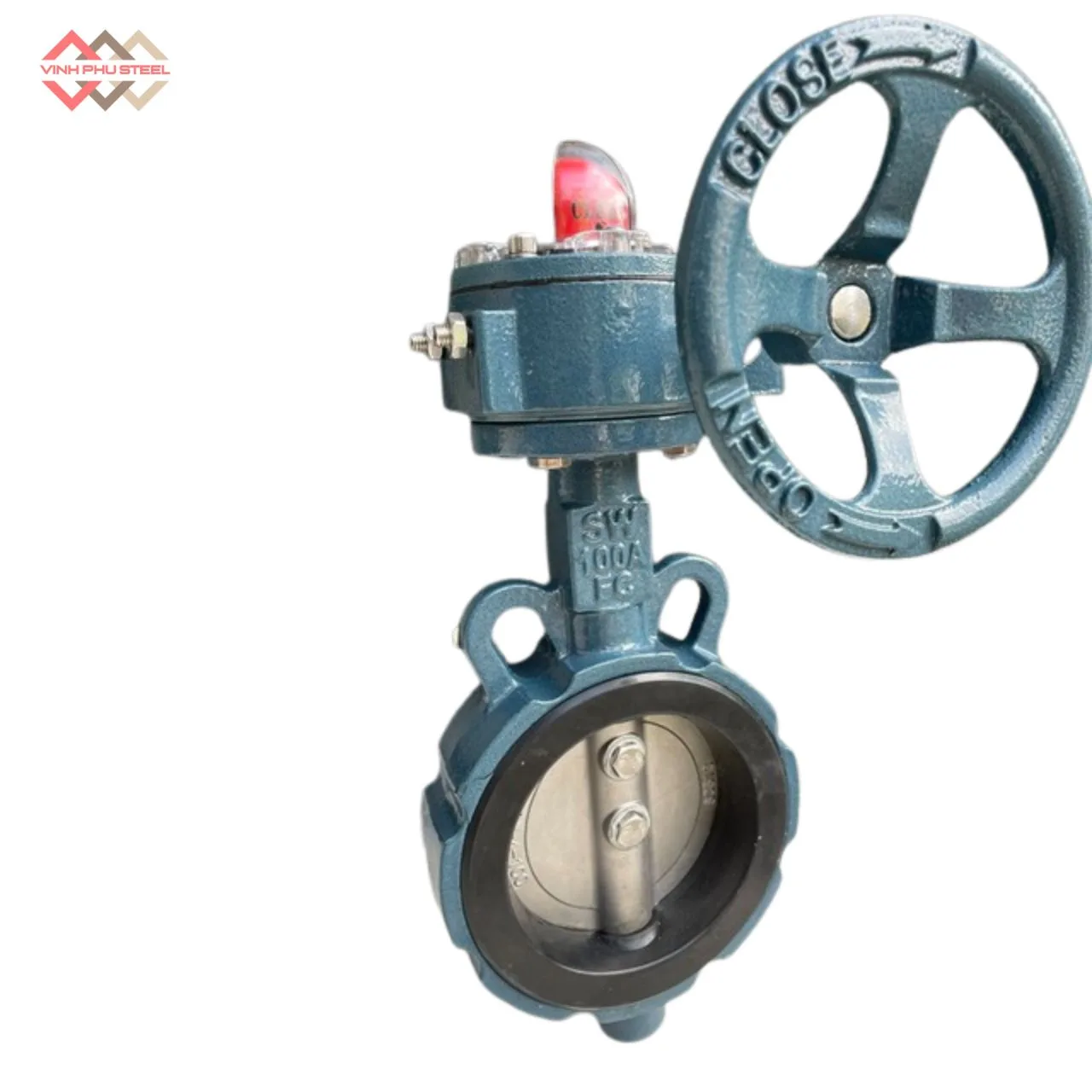

Giới thiệu Van bướm tay quay Samwoo

Van bướm Samwoo tay quay là một loại van công nghiệp thuộc dòng van bướm, được sản xuất bởi thương hiệu Samwoo nổi tiếng của Hàn Quốc. Van hoạt động theo cơ chế tay quay (gear operated), cho phép người dùng điều tiết hoặc đóng/mở dòng chảy bằng cách xoay vô lăng gắn với bộ truyền động cơ học.

Thân van thường được làm từ gang cầu hoặc gang xám, được phủ sơn epoxy chống ăn mòn, trong khi đĩa van và gioăng làm kín được chế tạo từ vật liệu chịu lực, chịu nhiệt cao. Van bướm Samwoo tay quay có khả năng làm việc ổn định trong nhiều môi trường như nước, khí, hơi, hóa chất nhẹ… và chịu được áp lực làm việc lên tới PN16, nhiệt độ tối đa 150°C.

Thông số kỹ thuật: Van bướm gang tay quay Samwoo Hàn Quốc

• Chất liệu: Gang xám, gang cầu, gang dẻo phủ sơn epoxy chống ăn mòn
• Kích thước: DN40 – DN300
• Kiểu hoạt động: Tay quay vô lăng vận hành nhẹ, khóa chặn linh hoạt
• Nhiệt độ làm việc: Tối đa 150°C, phù hợp cho cả môi trường nhiệt độ cao và trung bình
• Áp lực làm việc: PN10, PN16 tùy theo từng kích cỡ van
• Môi trường sử dụng: Nước sạch, nước thải, hơi nóng, khí nén, dung dịch lỏng, bột khô nhẹ
• Kiểu lắp đặt: Lắp mặt bích hoặc dạng wafer tiêu chuẩn, tương thích đa dạng đường ống
• Tiêu chuẩn kết nối: JIS (Nhật), BS (Anh), DIN (Đức), ANSI (Mỹ)
• Thương hiệu: Samwoo – thương hiệu van công nghiệp hàng đầu Hàn Quốc
• Xuất xứ: Chính hãng Samwoo – Hàn Quốc
• Bảo hành: 12 tháng

Giá Van bướm tay quay SamWoo

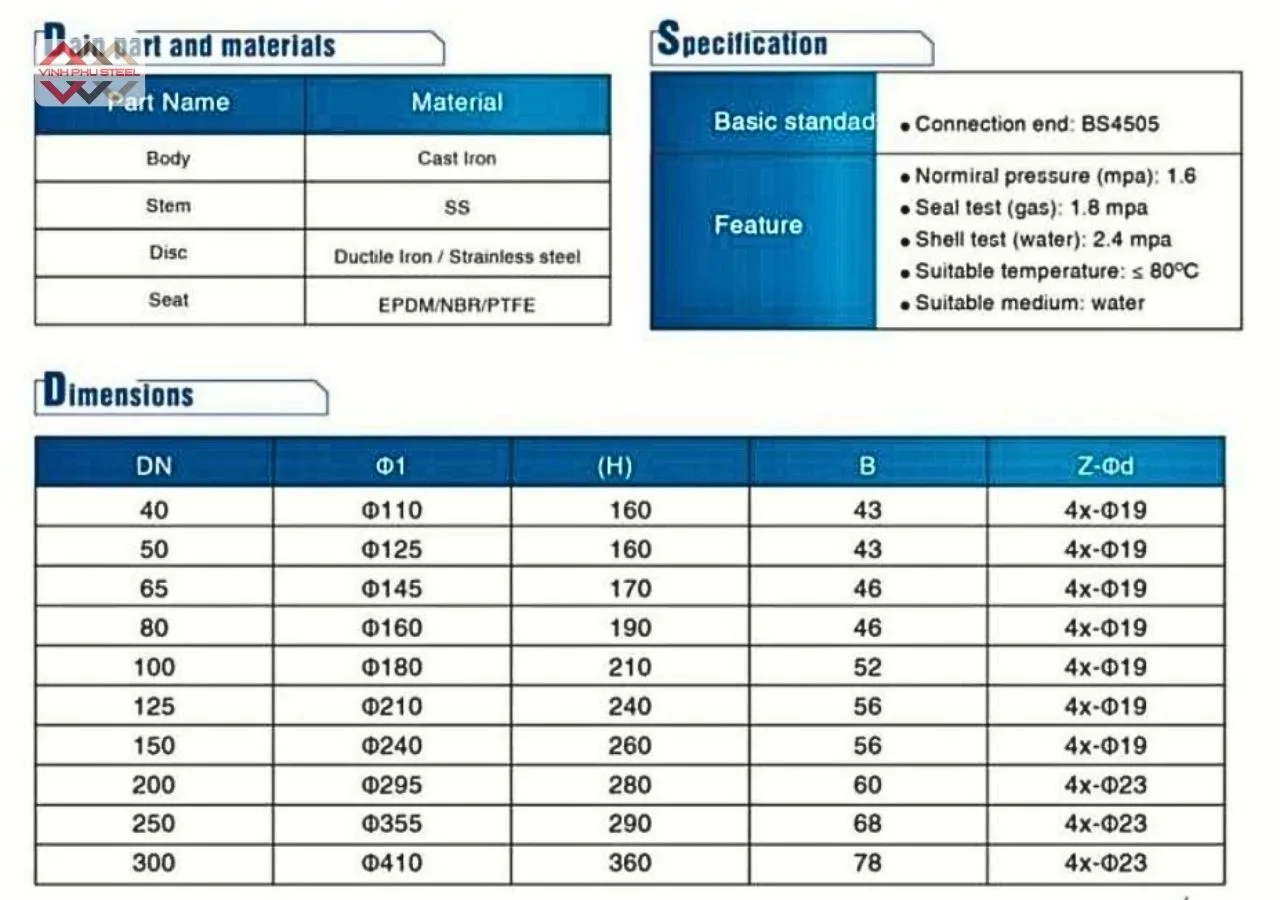

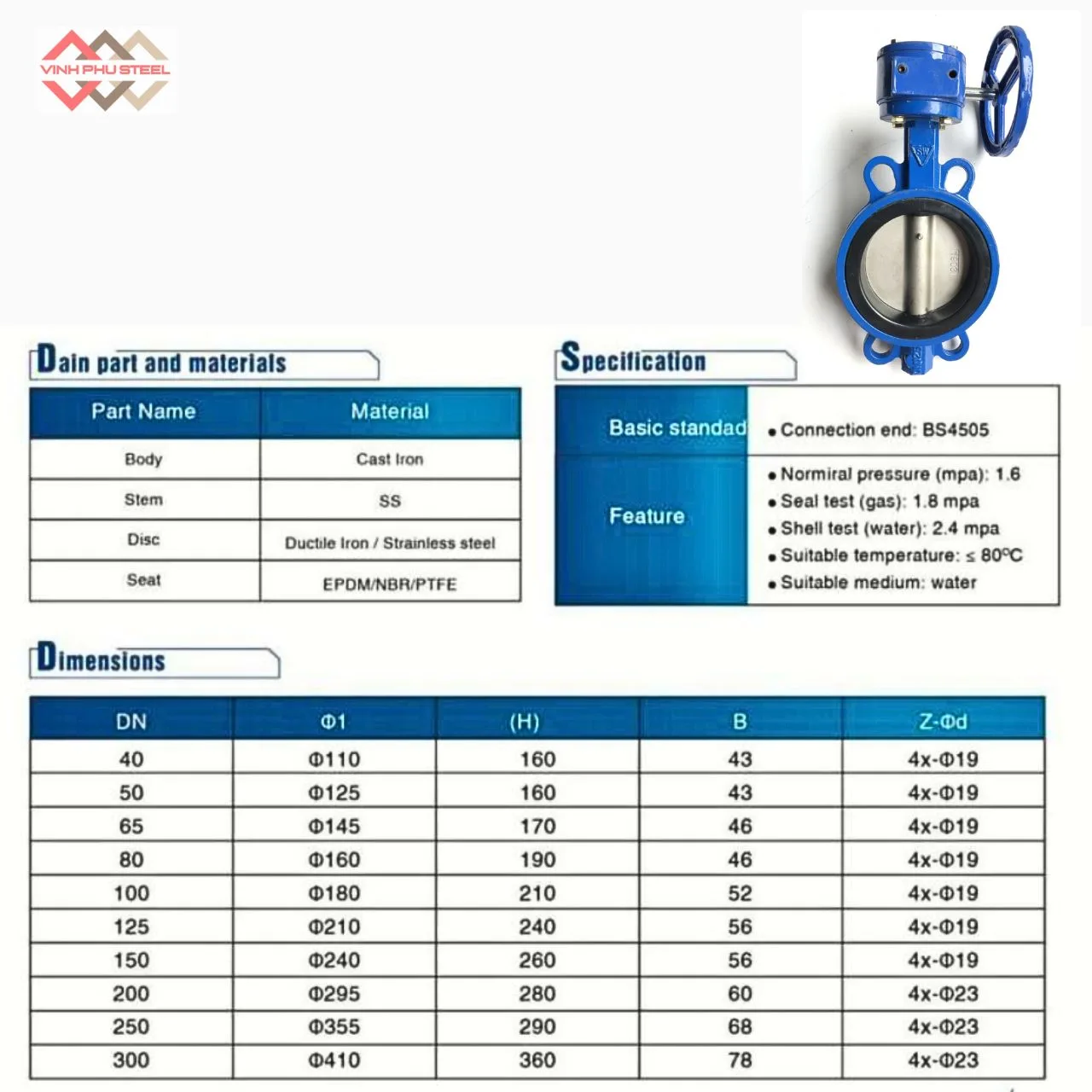

Bên dưới là bảng quy cách tiêu chuẩn

Giá Valve thường dao động theo từng thời điểm thị trường, các yếu tố như nhập khẩu hay những chương trình ưu đãi. Để nhận giá chính xác, Quý khách hàng vui lòng liên hệ

Hotline: 0933 710 789

Cấu tạo van bướm Samwoo tay quay

Valve bướm tay quay Samwoo được thiết kế với kết cấu chắc chắn, bao gồm nhiều bộ phận liên kết chặt chẽ nhằm đảm bảo khả năng vận hành ổn định, bền bỉ trong nhiều điều kiện môi trường. Các chi tiết cấu tạo chính bao gồm:

1. Thân van (Body)

Thân van là bộ phận chính của van, có vai trò nâng đỡ toàn bộ cấu trúc bên trong. Được chế tạo từ gang cầu (ductile iron), gang xám hoặc gang dẻo, thân van có khả năng chịu lực tốt, chống ăn mòn và chịu được áp suất cao.
Bề mặt bên ngoài được phủ lớp sơn epoxy dày 250-300µm, giúp chống lại quá trình oxy hóa, ăn mòn hóa học từ môi trường có độ ẩm cao, nước mặn, hóa chất nhẹ, kiềm hoặc muối.

2. Đĩa van (Disc)

Đĩa van là bộ phận tiếp xúc trực tiếp với dòng lưu chất, thực hiện chức năng đóng mở và điều tiết dòng chảy.
Vật liệu chế tạo thường là gang mạ, inox 304 (CF8), inox 316 (CF8M), tùy thuộc vào môi trường làm việc.
Thiết kế đĩa van được tối ưu hóa để giảm thiểu lực cản dòng chảy và hạn chế hiện tượng rò rỉ.

3. Trục van (Shaft/Stem)

Trục van kết nối giữa bộ điều khiển và đĩa van, giúp truyền lực từ tay quay xuống đĩa để thực hiện thao tác đóng/mở.
Trục thường được làm từ thép không gỉ hoặc hợp kim thép có độ bền cao, giúp chịu được lực momen xoắn và hạn chế mài mòn trong quá trình sử dụng lâu dài.

4. Gioăng làm kín (Seat/Gasket)

Gioăng làm kín là bộ phận quan trọng đảm bảo không có hiện tượng rò rỉ khi van đóng hoàn toàn.
Gioăng thường được làm từ cao su EPDM, NBR, hoặc vật liệu PTFE (Teflon), có khả năng đàn hồi tốt, chịu nhiệt và chịu mài mòn hiệu quả.
Gioăng được gắn cố định bên trong thân van hoặc quanh đĩa van, tạo điểm tiếp xúc kín khi đóng.

5. Bộ điều khiển tay quay (Gear Operator)

Hệ thống tay quay kết hợp với hộp số truyền động bánh răng, giúp người vận hành dễ dàng điều khiển van dù ở kích thước lớn.
Khi xoay tay quay, lực momen được truyền qua hệ thống bánh răng, làm xoay trục và đĩa van, điều chỉnh trạng thái mở hoặc đóng của van theo mong muốn.

6. Bạc đạn, vòng đệm và các chi tiết phụ trợ khác

Ngoài các thành phần chính, van còn bao gồm vòng bi (bạc đạn), vòng đệm (O-ring), ốc vít, bulong… đảm bảo sự ổn định, giảm ma sát và tăng tuổi thọ cho van trong quá trình hoạt động lâu dài.

Nguyên lý hoạt động của van bướm tay quay Samwoo

Van bướm Samwoo tay quay hoạt động dựa trên cơ chế truyền lực cơ học từ tay quay đến đĩa van thông qua hệ thống trục và hộp số bánh răng. Nguyên lý hoạt động cụ thể như sau:

1. Vận hành đóng/mở thủ công bằng tay quay

• Người vận hành xoay tay quay theo chiều kim đồng hồ hoặc ngược chiều để điều chỉnh vị trí của đĩa van.
• Tay quay được liên kết với một hộp số bánh răng (gear operator), giúp khuếch đại lực tác động từ tay người vận hành, tạo ra lực momen xoắn lớn hơn mà không cần tốn nhiều sức.
• Lực này được truyền qua trục van (shaft) xuống đĩa van (disc) – bộ phận chịu trách nhiệm đóng/mở dòng chảy.

2. Thay đổi góc quay của đĩa van

• Đĩa van quay quanh trục cố định, thông thường từ 0° đến 90°.
  • Góc 0°: đĩa nằm song song với dòng chảy – van ở trạng thái mở hoàn toàn, lưu chất đi qua dễ dàng.
  • Góc 90°: đĩa nằm vuông góc với dòng chảy – van ở trạng thái đóng hoàn toàn, ngăn chặn hoàn toàn lưu chất.
  • Ở các góc trung gian, đĩa sẽ điều tiết lưu lượng dòng chảy, cho phép sử dụng van bướm như một van điều tiết dòng.

3. Tạo độ kín nhờ gioăng làm kín

• Khi đĩa van xoay về vị trí đóng, bề mặt đĩa ép chặt vào gioăng làm kín (thường làm bằng cao su EPDM, NBR hoặc PTFE), tạo nên lực ép tiếp xúc đều, ngăn ngừa rò rỉ lưu chất dù ở áp suất cao.
• Khi mở, đĩa tách khỏi gioăng, cho phép lưu chất đi qua gần như không bị cản trở.

4. Tác động kép giữa cơ học và thủy lực

• Dòng lưu chất tạo áp lực thủy lực tác động lên đĩa, nên thiết kế van phải tối ưu hóa hình học để đĩa van có thể chịu được áp lực lớn mà vẫn quay dễ dàng dưới tác động của tay quay.
• Hộp số bánh răng giúp giảm bớt áp lực này bằng cách nhân lực quay, đảm bảo đĩa hoạt động trơn tru, ổn định.

Hướng dẫn lắp đặt van bướm Samwoo tay quay

Việc lắp đặt đúng kỹ thuật giúp van hoạt động ổn định, bền bỉ và đảm bảo độ kín tối ưu. Trước khi lắp đặt, cần kiểm tra kỹ sản phẩm và đường ống để đảm bảo không có lỗi kỹ thuật hay vật cản bên trong.

1. Kiểm tra trước khi lắp đặt

• Kiểm tra van: Đảm bảo van bướm Samwoo tay quay không bị cong vênh, nứt vỡ, lớp sơn epoxy còn nguyên vẹn.
• Xoay tay quay thử trước để kiểm tra hoạt động đóng/mở đĩa van có trơn tru hay không.
• Đảm bảo đường ống sạch: Làm sạch bụi bẩn, mạt kim loại, rỉ sét hoặc dị vật trong đường ống.
• Kiểm tra mặt bích: Mặt bích phải phẳng, không biến dạng, đúng tiêu chuẩn kết nối (JIS, BS, DIN…).

2. Xác định đúng chiều lắp đặt

• Đặt van ở giữa hai mặt bích theo chiều đứng hoặc ngang tùy hệ thống.
• Với van bướm wafer: dùng bulong để định vị và cố định van.
• Với van bướm mặt bích: căn chỉnh tâm mặt bích với mặt tiếp xúc của van.

3. Thực hiện lắp đặt

• Bước 1: Mở nhẹ đĩa van (khoảng 10°–15°) để tránh làm kẹt hoặc trầy xước đĩa khi lắp.
• Bước 2: Đặt van vào giữa hai mặt bích, canh đúng vị trí tâm.
• Bước 3: Lắp bulong, siết đều từng đối xứng (kiểu hình ngôi sao) để phân bố lực đều, tránh nứt vỡ thân van.
• Bước 4: Siết chặt bulong bằng lực phù hợp, tránh quá mạnh làm biến dạng thân van hoặc gioăng làm kín.
• Bước 5: Vận hành thử đóng/mở van để kiểm tra đĩa quay có bị cấn hay không.

4. Lưu ý khi lắp đặt

• Không lắp van ở vị trí treo lơ lửng nếu không có giá đỡ cố định.
• Tránh để tay quay quay xuống phía dưới (hướng ngược đất) nếu hệ thống hoạt động thường xuyên – gây bất tiện thao tác và ảnh hưởng độ bền.
• Không hàn mặt bích khi van đã được lắp – phải hàn trước, để nguội hoàn toàn rồi mới lắp van.
• Nếu hệ thống có áp lực lớn hoặc rung động mạnh, nên lắp thêm gioăng đệm hoặc vòng đệm cao su để tăng độ kín và chống rò rỉ.

5. Sau khi lắp đặt

• Kiểm tra độ kín bằng cách cấp lưu chất thử nghiệm (nước, khí nén…).
• Quan sát van khi hoạt động có bị rò rỉ hay kẹt không.
• Vận hành tay quay để đảm bảo đĩa van hoạt động nhẹ nhàng, ổn định.
• Đưa van vào vận hành chính thức sau khi đã đảm bảo các điều kiện kỹ thuật.

Lắp đặt đúng kỹ thuật là yếu tố then chốt giúp van bướm Samwoo tay quay hoạt động ổn định, kéo dài tuổi thọ và đảm bảo hiệu suất sử dụng. Cần tuân thủ đầy đủ quy trình, tránh lắp đặt vội vàng, sai lệch hoặc thiếu dụng cụ kỹ thuật.

Ưu điểm của Valve tay quay Samwoo

1. Chất lượng vượt trội – Thương hiệu Hàn Quốc uy tín

Van Samwoo được sản xuất theo tiêu chuẩn công nghiệp cao, có độ chính xác và độ bền cao. Thương hiệu này đã được sử dụng phổ biến tại nhiều công trình ở Việt Nam và quốc tế.

2. Thân van chắc chắn, chống ăn mòn tốt

Thân van làm từ gang dẻo phủ sơn Epoxy chống gỉ sét, chống mài mòn, chịu được hóa chất và môi trường ẩm ướt – phù hợp với nhiều ngành công nghiệp và hệ thống cấp thoát nước.

3. Vận hành dễ dàng bằng tay quay

Tay quay kết hợp hộp số giúp thao tác nhẹ nhàng hơn so với tay gạt, đặc biệt với các van đường kính lớn hoặc lắp đặt ở vị trí khó thao tác.

4. Thiết kế đơn giản, gọn nhẹ

Cấu trúc van nhỏ gọn giúp dễ dàng lắp đặt trong không gian hẹp. Trọng lượng nhẹ hơn nhiều loại van công nghiệp khác cùng kích thước.

5. Khả năng đóng/mở nhanh

Van bướm có thể đóng/mở nhanh, phù hợp với các hệ thống cần điều tiết lưu lượng linh hoạt.

6. Giá thành hợp lý

So với các loại van cầu hoặc van cổng cùng đường kính, van bướm Samwoo thường có chi phí đầu tư thấp hơn mà vẫn đảm bảo hiệu quả.

Nhược điểm của Valve tay quay Samwoo

1. Không chịu được áp lực quá cao

Van bướm nói chung chỉ phù hợp với hệ thống áp lực vừa và thấp (thường dưới PN16). Với các hệ thống yêu cầu áp lực cao hơn, cần xem xét các dòng van đặc biệt hơn.

2. Đĩa van nằm trong dòng chảy

Khi mở hoàn toàn, đĩa van vẫn nằm trong lòng ống, tạo lực cản nhất định. Điều này không ảnh hưởng nhiều ở hệ thống nước, nhưng có thể gây tổn thất áp lực ở hệ thống khí hoặc hơi.

3. Khả năng đóng/mở không hoàn toàn chính xác để điều tiết lưu lượng

So với van cầu hoặc van bi, van bướm không phải lựa chọn lý tưởng nếu cần điều tiết lưu lượng chính xác từng cấp độ.

4. Cần không gian vận hành tay quay

Dù không lớn, nhưng bộ phận tay quay vẫn yêu cầu khoảng trống nhất định để thao tác – cần cân nhắc khi lắp ở vị trí quá sát tường hoặc trong hộp kỹ thuật hẹp.

Phân biệt Van bướm tay quay Samwoo PN10 và PN16

Valve bướm tay quay SamWoo hiện có 2 tiêu chí kỹ thuật quan trọng là PN10 và PN16. Bên dưới là những tiêu chí phân biệt nhằm giúp bạn lựa chọn phù hợp với công trình.

Ứng dụng thực tế của van bướm tay quay Samwoo trong các lĩnh vực

Van bướm tay quay Samwoo là một trong những dòng van công nghiệp phổ biến nhất hiện nay, được sản xuất bởi thương hiệu Samwoo (Hàn Quốc). Với thiết kế chắc chắn, vận hành ổn định, dòng van này được ứng dụng rộng rãi trong nhiều hệ thống kỹ thuật khác nhau. Dưới đây là các ứng dụng tiêu biểu, kèm theo những lĩnh vực mà sản phẩm được ưa chuộng.

1. Van bướm tay quay Samwoo dùng cho PCCC (Phòng cháy chữa cháy)

Van bướm tay quay là lựa chọn lý tưởng trong hệ thống cấp nước chữa cháy. Van thường được lắp đặt tại:

• Đường ống cấp nước chính trong hệ thống sprinkler hoặc hệ thống chữa cháy vách tường.
• Khu công nghiệp, nhà xưởng, tòa nhà cao tầng có yêu cầu nghiêm ngặt về an toàn cháy nổ.
• Hệ thống PCCC sử dụng áp lực PN16 phù hợp với khả năng làm việc của van bướm Samwoo.

Van đóng mở nhanh chóng bằng tay quay, chịu được áp lực cao và có độ bền lâu dài, đảm bảo hiệu quả trong các tình huống khẩn cấp.

2. Van bướm tay quay Samwoo dùng cho nước sạch

Trong các hệ thống cấp thoát nước sinh hoạt, van bướm tay quay dùng cho nước sạch được đánh giá cao nhờ:

• Độ kín cao, không rò rỉ, giúp bảo vệ nguồn nước.
• Thân gang phủ Epoxy chống ăn mòn, không làm ảnh hưởng đến chất lượng nước.
• Gioăng làm kín EPDM đạt tiêu chuẩn dùng cho nước sinh hoạt.

Ứng dụng cụ thể trong các công trình như: nhà máy cấp nước, chung cư, khu dân cư, khu đô thị mới, nhà máy lọc nước.

3. Van bướm tay quay Samwoo dùng cho HVAC

HVAC là hệ thống sưởi – thông gió – điều hòa không khí, đòi hỏi van điều tiết dòng khí hoặc nước lạnh ổn định. Van bướm tay quay dùng cho HVAC mang lại các ưu điểm:

• Dễ dàng điều chỉnh lưu lượng nước lạnh hoặc khí cấp.
• Thiết kế nhỏ gọn, thích hợp cho không gian kỹ thuật hẹp.
• Có thể lắp đặt theo cả dạng wafer và mặt bích linh hoạt.

Ứng dụng trong các hệ thống điều hòa trung tâm, chiller, AHU, FCU tại các tòa nhà cao tầng, trung tâm thương mại, nhà máy.

4. Van bướm Samwoo tay quay dùng trong nhà máy

Các nhà máy sản xuất, chế biến thực phẩm, hóa chất, giấy, điện tử, dược phẩm,… đều có thể sử dụng van bướm Samwoo tay quay dùng trong nhà máy vì:

• Van có thể cấu hình đĩa inox chống ăn mòn, phù hợp với môi trường hóa chất, ăn mòn nhẹ.
• Chịu được áp lực làm việc liên tục PN10 – PN16.
• Hoạt động ổn định, dễ bảo trì – bảo dưỡng.

Một số thông tin chi tiết về các loại Van/Valve từ thương hiệu nổi tiếng Hàn Quốc được thể hiện trong Catologue SamWoo. Quý khách hàng có tải tải về tại đây: CATALOG SAMWOO
