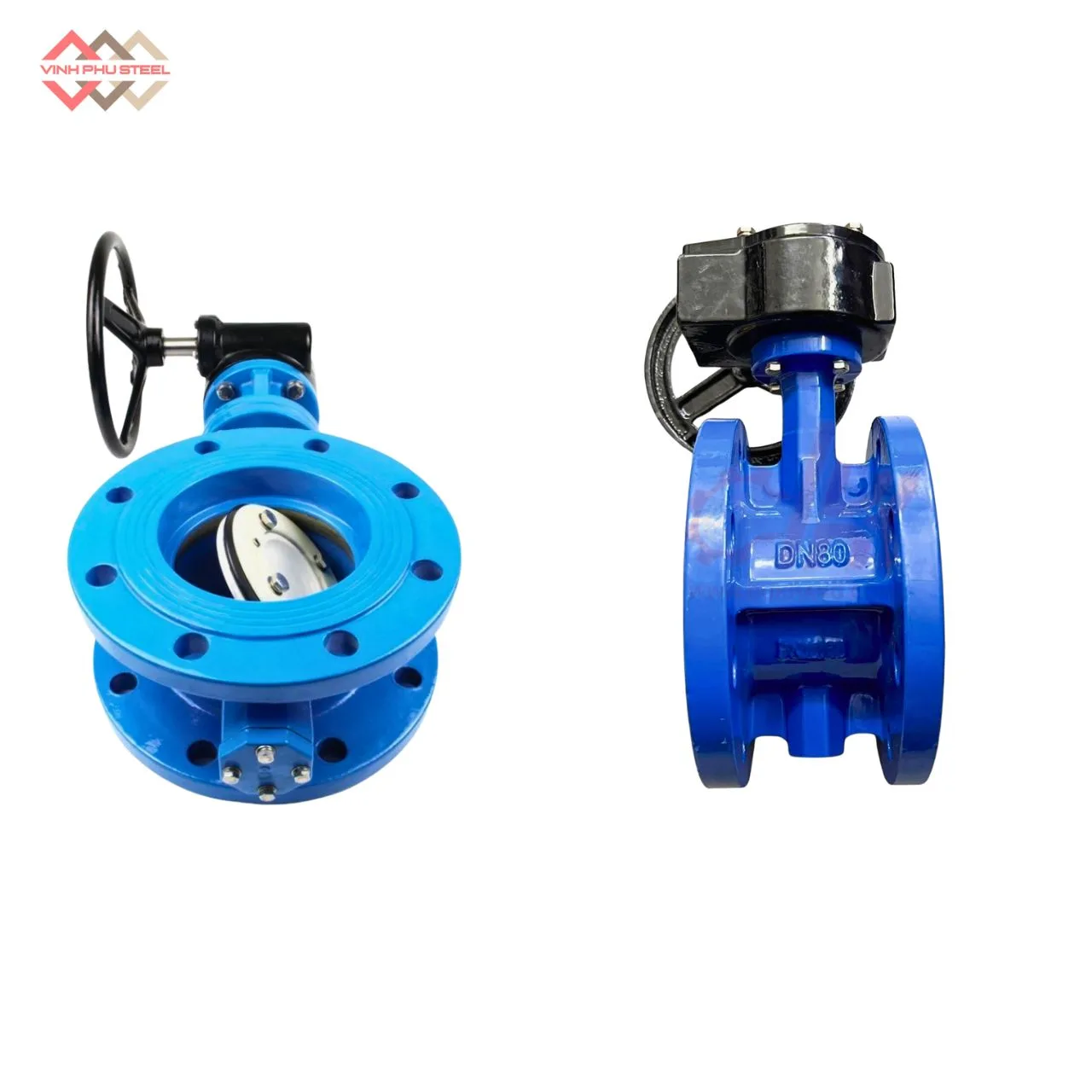

Van bướm tay quay mặt bích Samwoo – Hàn Quốc

Mô tả

Van bướm tay quay mặt bích Samwoo là dòng thiết bị van công nghiệp chất lượng cao, được tin dùng trong nhiều hệ thống dẫn nước, khí, hóa chất và PCCC nhờ khả năng vận hành linh hoạt, độ bền vượt trội và kết nối mặt bích chắc chắn.

Được thiết kế tay quay điều khiển mượt mà cùng vật liệu cấu tạo đạt tiêu chuẩn quốc tế, van bướm Samwoo mang đến giải pháp điều tiết lưu chất hiệu quả, ổn định và an toàn. Trong bài viết này, hãy cùng khám phá chi tiết về cấu tạo, ưu điểm và ứng dụng thực tế của van bướm tay quay mặt bích Samwoo

Van bướm tay quay mặt bích Samwoo là gì?

Van bướm tay quay mặt bích Samwoo là thiết bị điều tiết dòng chảy trong hệ thống đường ống, được sản xuất bởi thương hiệu Samwoo đến từ Hàn Quốc. Van có cấu tạo dạng đĩa xoay (butterfly valve) với cơ cấu vận hành bằng tay quay (gear operated), giúp người dùng dễ dàng kiểm soát lưu lượng chất lỏng hoặc khí. Đặc biệt, phần kết nối mặt bích cho phép lắp đặt chắc chắn, kín khít với hệ thống đường ống theo các tiêu chuẩn JIS, ANSI hoặc BS.

Van bướm tay quay mặt bích Samwoo được ứng dụng rộng rãi trong các ngành cấp thoát nước, PCCC, HVAC, xử lý nước thải và nhiều lĩnh vực công nghiệp khác nhờ độ bền cao, khả năng vận hành ổn định và giá thành hợp lý.

Thông số kỹ thuật van bướm tay quay mặt bích Samwoo

• Thương hiệu: Samwoo
• Xuất xứ: Hàn Quốc
• Dạng van: Van bướm (butterfly valve)
• Cơ cấu điều khiển: Tay quay kết hợp hộp số trợ lực
• Kiểu kết nối: Mặt bích hai đầu
• Tiêu chuẩn mặt bích: JIS 10K, ANSI 150, BS PN10/PN16 (tùy chọn)
• Dải kích cỡ: DN50 đến DN350 (có thể đặt hàng kích thước lớn hơn)
• Vật liệu thân van: Gang cầu, thép carbon hoặc inox
• Vật liệu đĩa van: Gang mạ epoxy, inox 304/316, hợp kim nhôm đồng
• Vật liệu trục van: Inox 304 hoặc inox 316 chống ăn mòn
• Vật liệu gioăng làm kín: EPDM, PTFE hoặc NBR (tùy môi trường sử dụng)
• Áp suất làm việc: PN16
• Nhiệt độ làm việc: Từ -10°C đến 120°C (tùy theo vật liệu gioăng)
• Góc quay đĩa van: 0 đến 90 độ
• Môi trường làm việc phù hợp: Nước sạch, nước thải, khí nén, dung dịch hóa chất loãng, hệ thống PCCC, HVAC, công nghiệp thực phẩm

Báo giá van bướm tay quay Samwoo mặt bích

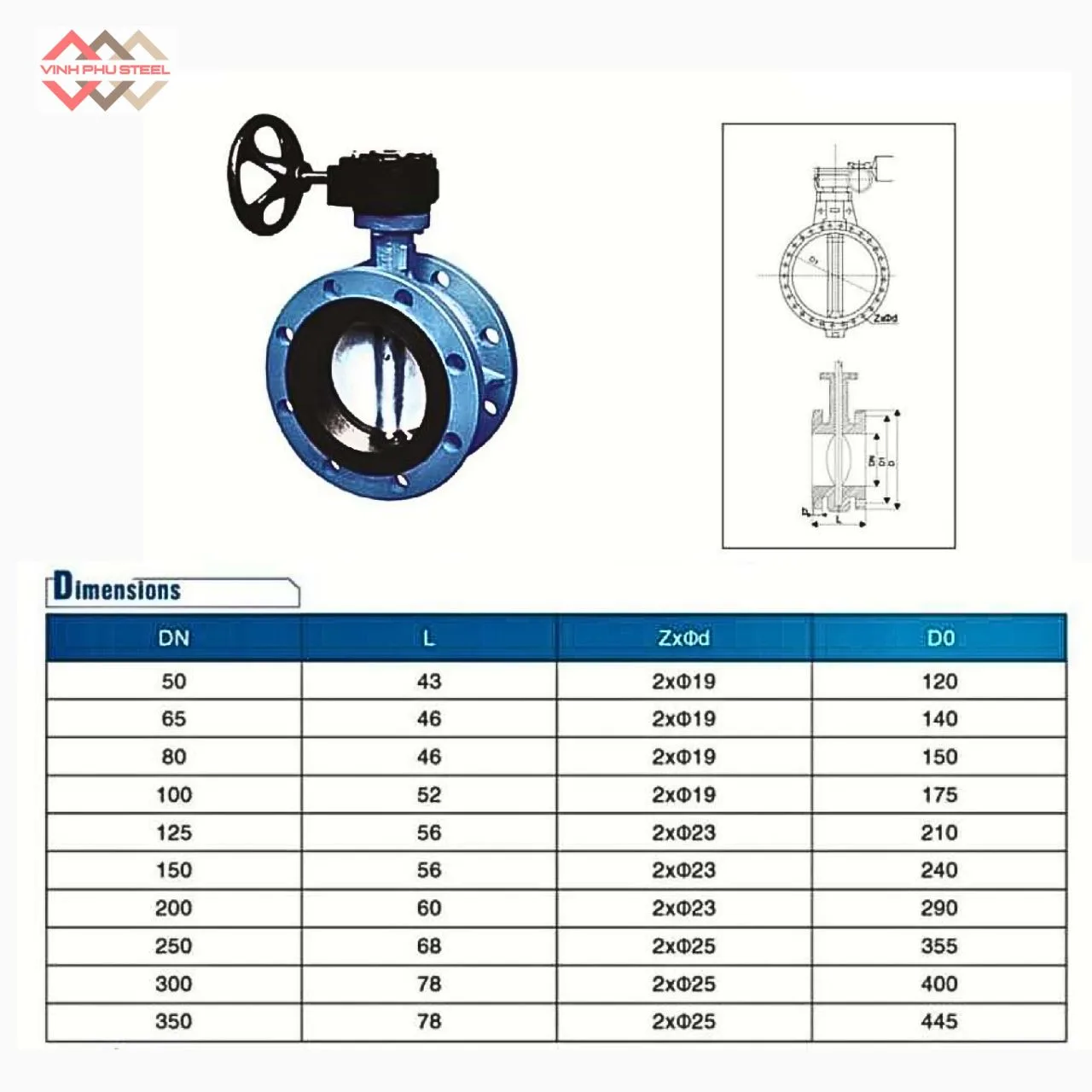

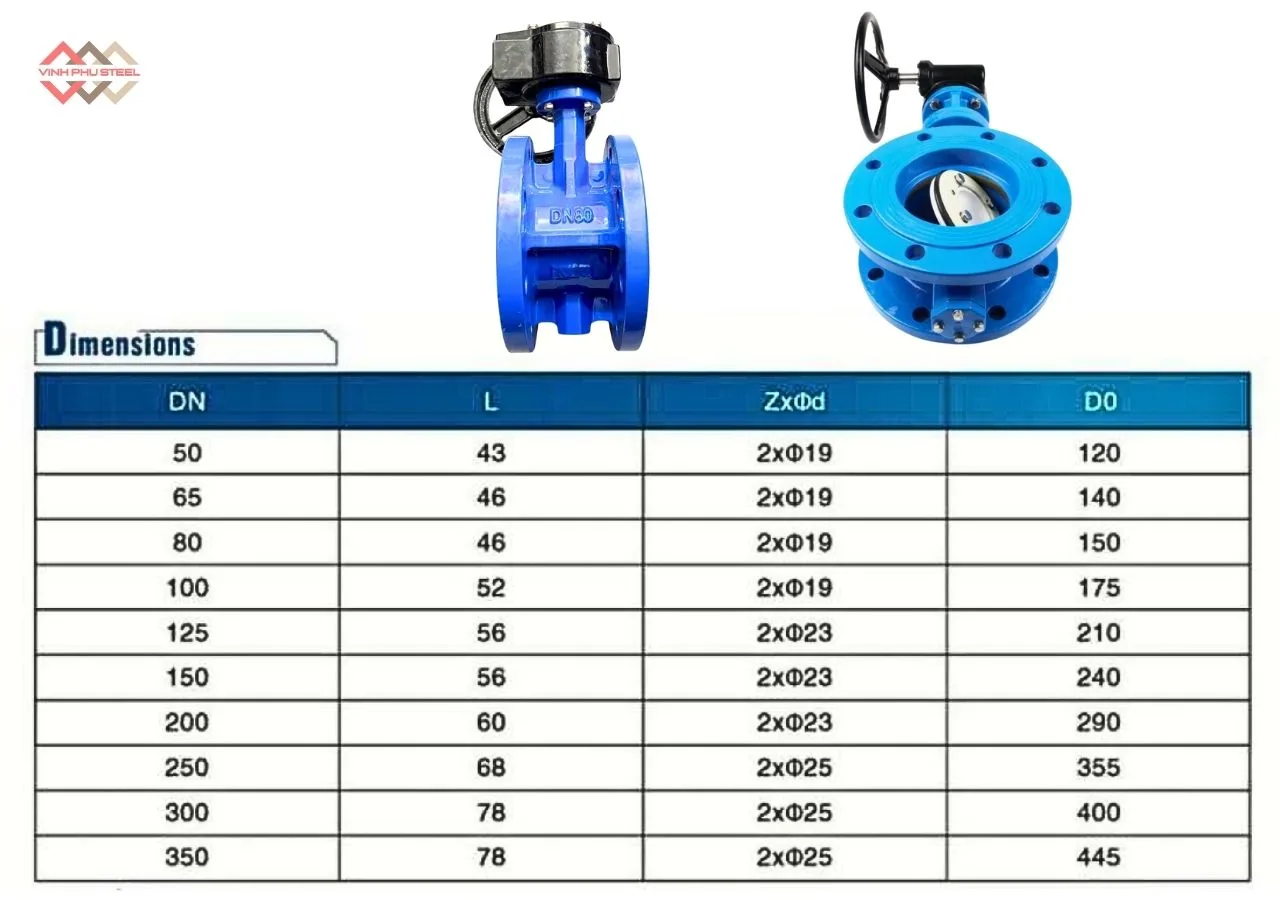

Bảng quy cách Van bướm tay quay Samwoo mặt bích từ DN50, DN65, DN80,..DN250, DN300, DN350.

Giá van bướm tay quay mạt bích SamWoo thường biến động theo giá thị trường và những chương trình ưu đãi khác. Để nhận báo giá Van bướm tay quay SamWoo mặt bích chính xác nhất, Quý khách hàng vui lòng liên hệ

Hotline: 0933 710 789

Đặc điểm ưu việt của Valve bướm tay quay mặt bích Samwoo

Valve bướm tay quay mặt bích Samwoo là dòng van công nghiệp cao cấp đến từ Hàn Quốc, được thiết kế tối ưu cho các hệ thống dẫn lưu chất yêu cầu độ chính xác cao, độ bền lâu dài và vận hành ổn định. Dưới đây là những đặc điểm nổi bật giúp sản phẩm này được tin dùng rộng rãi:

1. Cơ cấu vận hành chính xác, nhẹ nhàng

Van sử dụng tay quay tích hợp hộp số giảm tốc, giúp người vận hành dễ dàng điều chỉnh trạng thái đóng/mở với lực tác động nhỏ. Nhờ đó, van vẫn vận hành hiệu quả ngay cả ở các kích thước lớn hoặc áp suất cao.

2. Thiết kế mặt bích đạt tiêu chuẩn quốc tế

Sản phẩm sử dụng kết nối mặt bích chuẩn JIS, ANSI, hoặc BS, đảm bảo độ chắc chắn, độ kín và khả năng tương thích cao với nhiều hệ thống đường ống hiện nay.

3. Độ kín tuyệt đối, chống rò rỉ hiệu quả

Gioăng làm kín bằng EPDM hoặc PTFE có độ đàn hồi và độ bám cao, ôm khít bề mặt đĩa van, giúp ngăn rò rỉ chất lỏng hoặc khí, đảm bảo an toàn cho hệ thống.

4. Vật liệu cấu tạo bền bỉ, chống ăn mòn

Thân van được làm từ gang cầu hoặc thép, phủ lớp epoxy chống gỉ. Đĩa van làm từ inox hoặc hợp kim tùy theo môi trường làm việc, đáp ứng tốt các điều kiện khắc nghiệt như nước thải, hóa chất, khí nén, hơi nóng.

5. Khả năng điều tiết dòng chảy linh hoạt

Van có thể mở ở nhiều góc khác nhau, cho phép điều tiết lưu lượng theo nhu cầu sử dụng. Cơ cấu chỉ thị vị trí trên tay quay giúp người dùng theo dõi trạng thái van dễ dàng.

6. Độ ổn định cao khi vận hành

Van hoạt động mượt mà, ít gây rung lắc đường ống, phù hợp với cả hệ thống hoạt động liên tục hoặc yêu cầu độ chính xác cao trong điều tiết.

7. Thời gian sử dụng lâu dài, ít bảo trì

Cấu tạo đơn giản, chắc chắn, hạn chế hỏng hóc. Van có thể sử dụng bền bỉ trong nhiều năm nếu được lắp đặt và bảo trì đúng kỹ thuật.

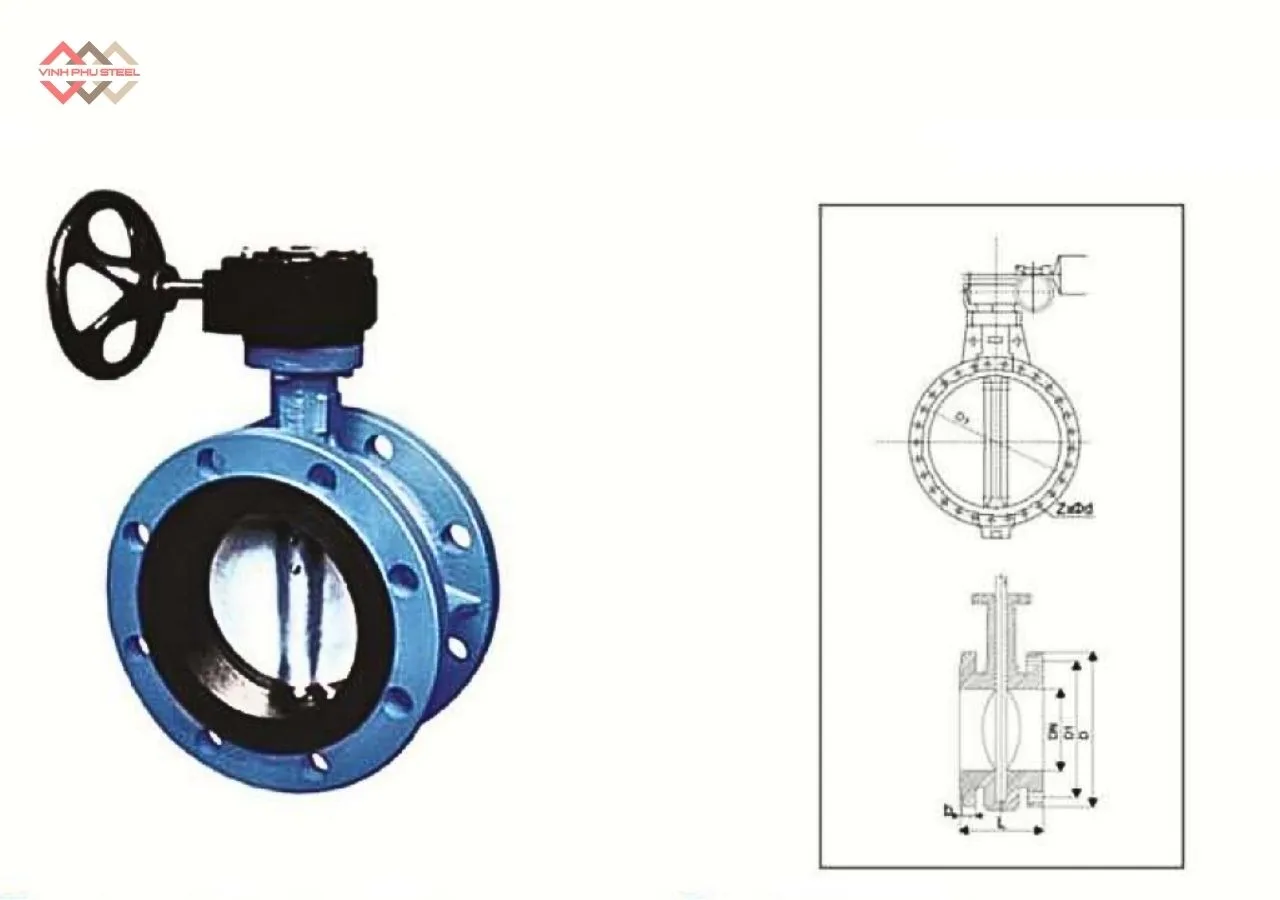

Cấu tạo chi tiết của van bướm tay quay mặt bích Samwoo

Valve bướm tay quay mặt bích Samwoo có cấu tạo gồm nhiều bộ phận kết hợp chặt chẽ để đảm bảo chức năng đóng/mở và điều tiết lưu chất một cách hiệu quả. Dưới đây là các thành phần chính:

1. Thân van (Body)

• Được đúc bằng gang cầu, thép carbon, hoặc inox tùy vào môi trường sử dụng.
• Thiết kế dạng mặt bích hai đầu, giúp kết nối dễ dàng với đường ống qua bulong và đệm làm kín.
• Đáp ứng tiêu chuẩn kết nối JIS, BS, hoặc ANSI.

2. Đĩa van (Disc)

• Là bộ phận chính có nhiệm vụ chắn và điều tiết dòng chảy khi xoay.
• Thường làm từ inox 304/316, gang mạ epoxy hoặc nhôm đồng để chống ăn mòn, tăng tuổi thọ.
• Hình dạng đĩa được tối ưu giúp giảm tổn thất áp suất khi lưu chất đi qua.

3. Trục van (Shaft/Stem)

• Truyền lực xoay từ tay quay xuống đĩa van.
• Làm bằng thép không gỉ hoặc hợp kim chống gỉ, đảm bảo độ cứng và độ bền lâu dài.

4. Bộ làm kín (Seat/Gioăng)

• Thường làm bằng EPDM, NBR, hoặc PTFE, giúp ngăn rò rỉ và chịu được hóa chất hoặc nhiệt độ cao.
• Thiết kế linh hoạt, thay thế dễ dàng khi bảo trì.

5. Hộp số tay quay (Gear Operator)

• Cơ cấu điều khiển bằng tay giúp xoay van một cách nhẹ nhàng và chính xác.
• Có thước hiển thị vị trí mở/đóng, dễ quan sát và vận hành.
• Bên ngoài phủ sơn tĩnh điện hoặc mạ chống gỉ.

6. Vòng bi & bạc lót

• Giúp giảm ma sát khi vận hành, tăng độ bền cho trục và đĩa van.
• Được chế tạo chính xác, chịu lực và mài mòn tốt.

Cách lắp đặt van bướm tay quay mặt bích Samwoo

Để đảm bảo Valve bướm tay quay mặt bích Samwoo hoạt động hiệu quả, an toàn và bền bỉ, cần thực hiện đúng quy trình lắp đặt theo các bước kỹ thuật sau:

1. Kiểm tra van và đường ống

• Kiểm tra van bướm trước khi lắp đặt để đảm bảo không có dị vật bên trong, các bộ phận không bị cong vênh, nứt vỡ hoặc rò rỉ.
• Đường ống cần được vệ sinh sạch sẽ, không có bụi bẩn, gỉ sét, vật cản gây ảnh hưởng đến hoạt động của van.
• Đảm bảo mặt bích trên đường ống phù hợp với tiêu chuẩn kết nối của van (JIS, BS, ANSI…).

2. Định vị van

• Đặt van vào đúng vị trí lắp đặt giữa hai mặt bích trên đường ống.
• Căn chỉnh sao cho tâm van và đường ống trùng khớp, tránh bị lệch trục gây cản trở vận hành.
• Đảm bảo đĩa van ở trạng thái mở khoảng 10–15 độ để tránh đĩa bị kẹt vào mặt bích trong quá trình siết bu lông.

3. Lắp bu lông và siết chặt

• Dùng bộ bu lông, đai ốc đúng kích thước, đồng bộ với tiêu chuẩn mặt bích.
• Siết bu lông theo thứ tự chéo hoặc hình sao, từng bước một để lực phân bố đều trên toàn bộ mặt bích, tránh cong vênh hoặc nứt vỡ thân van.
• Không siết quá chặt gây bó méo đệm làm kín hoặc phá vỡ cấu trúc van.

4. Kiểm tra sau khi lắp đặt

• Sau khi siết chặt, quay thử tay quay để kiểm tra đĩa van có xoay nhẹ nhàng, không bị cấn hay ma sát bất thường.
• Tiến hành chạy thử áp lực (nếu cần), kiểm tra các điểm rò rỉ và khả năng vận hành của van.
• Đảm bảo van đóng/mở linh hoạt, không có hiện tượng rung lắc, rò rỉ tại vị trí mặt bích hoặc trục van.

5. Một số lưu ý khi lắp đặt

• Van nên được lắp theo phương ngang để đảm bảo độ ổn định khi vận hành. Tránh lắp úp ngược trục.
• Không sử dụng van bướm để làm điểm tựa khi nâng hạ đường ống.
• Nên để khoảng trống xung quanh van để thuận tiện cho việc vận hành và bảo trì sau này.

Ứng dụng của van bướm tay quay mặt bích Samwoo trong thực tế

Valve bướm tay quay mặt bích Samwoo là một trong những dòng van công nghiệp phổ biến nhất hiện nay, nhờ vào thiết kế chắc chắn, khả năng vận hành ổn định và độ bền cao. Dòng sản phẩm này được ứng dụng rộng rãi trong nhiều lĩnh vực từ cấp thoát nước, xử lý nước thải đến hệ thống phòng cháy chữa cháy, HVAC và các ngành công nghiệp nặng.

1. Ứng dụng trong hệ thống cấp thoát nước

Trong hệ thống cấp thoát nước đô thị hoặc nhà máy, Valve bướm tay quay mặt bích Samwoo được lắp đặt để điều tiết lưu lượng hoặc khóa dòng chảy. Nhờ vào thiết kế mặt bích chắc chắn, sản phẩm này đảm bảo kết nối ổn định, hạn chế rò rỉ và chịu được áp lực cao.

2. Sử dụng trong hệ thống PCCC (Phòng cháy chữa cháy)

Van bướm tay quay Samwoo là lựa chọn hàng đầu trong hệ thống phòng cháy chữa cháy nhờ khả năng đóng mở nhanh, độ kín cao và vận hành bằng tay đơn giản. Với kiểu van bướm tay quay điều khiển bằng vô lăng, người vận hành có thể thao tác dễ dàng kể cả khi có áp lực nước lớn trong đường ống.

3. Ứng dụng trong ngành công nghiệp thực phẩm – hóa chất

Với loại van bướm tay quay Samwoo đĩa inox 304, thiết bị có thể sử dụng trong môi trường có độ ăn mòn nhẹ như ngành thực phẩm, nước giải khát hoặc hóa chất nhẹ. Đặc tính inox chống gỉ sét giúp đảm bảo vệ sinh và tuổi thọ van lâu dài.

4. Sử dụng trong hệ thống HVAC (Điều hòa không khí và thông gió)

Trong hệ thống điều hòa không khí trung tâm, van bướm tay quay Samwoo DN150, DN200… thường được lắp để điều tiết khí, nước nóng hoặc lạnh đi qua các đường ống dẫn. Với thiết kế mặt bích chuẩn PN16, van phù hợp với các tiêu chuẩn đấu nối trong hệ thống HVAC hiện đại.

5. Ứng dụng trong các nhà máy, khu công nghiệp

Những khu vực yêu cầu thiết bị bền bỉ, vận hành ổn định như nhà máy xử lý nước, xí nghiệp sản xuất, trạm bơm công nghiệp… đều ưu tiên sử dụng van bướm tay quay mặt bích Samwoo. Với kết cấu thân gang cầu FCD, đĩa inox 304, gioăng EPDM, sản phẩm có thể hoạt động tốt trong môi trường áp lực và nhiệt độ khắc nghiệt.

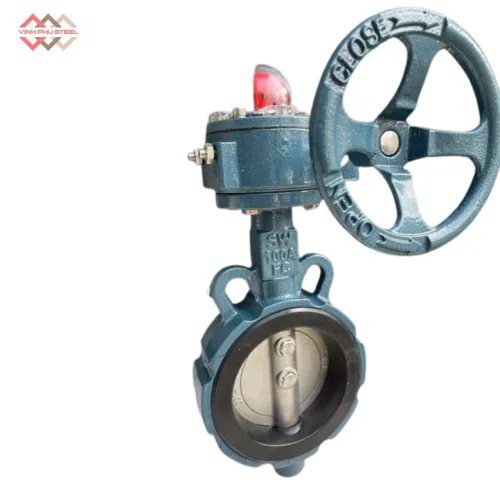

Valve bướm tay quay mặt bích Samwoo và van bướm Samwoo tay quay Wafer

Valve bướm tay quay mặt bích Samwoo và van bướm Samwoo tay quay đều là dòng van chất lượng cao đến từ thương hiệu Samwoo (Hàn Quốc), được sử dụng rộng rãi trong các hệ thống cấp thoát nước, PCCC và công nghiệp. Van tay quay mặt bích nổi bật với độ kín khít cao, lắp đặt chắc chắn nhờ kết nối mặt bích tiêu chuẩn. Trong khi đó, van bướm tay quay kiểu wafer (kẹp giữa) lại có ưu điểm nhẹ, lắp đặt nhanh, giá thành kinh tế, phù hợp với nhiều ứng dụng vừa và nhỏ.

So sánh Van bướm tay quay mặt bích và Van bướm tay quay SamWoo loại kẹp (wafer)

Khi nào nên chọn Van bướm mặt bích Samwoo?

• Khi bạn cần kết nối chắc chắn, chịu áp cao, và hoạt động ổn định trong thời gian dài.
• Hệ thống có quy mô lớn, lắp đặt cố định: nhà máy nước, trạm bơm, nhà máy công nghiệp, hệ thống phòng cháy chữa cháy.
• Khi cần đảm bảo độ kín cao và chống rung động tốt trong đường ống lớn.

Khi nào nên chọn Van bướm tay quay Samwoo kiểu wafer?

• Khi bạn cần giải pháp kinh tế, lắp đặt nhanh, bảo trì dễ dàng.
• Dùng trong các hệ thống áp suất thấp hoặc trung bình như xử lý nước, hệ thống phụ trợ, dân dụng.
• Dự án yêu cầu trọng lượng nhẹ, không gian lắp đặt hẹp.
