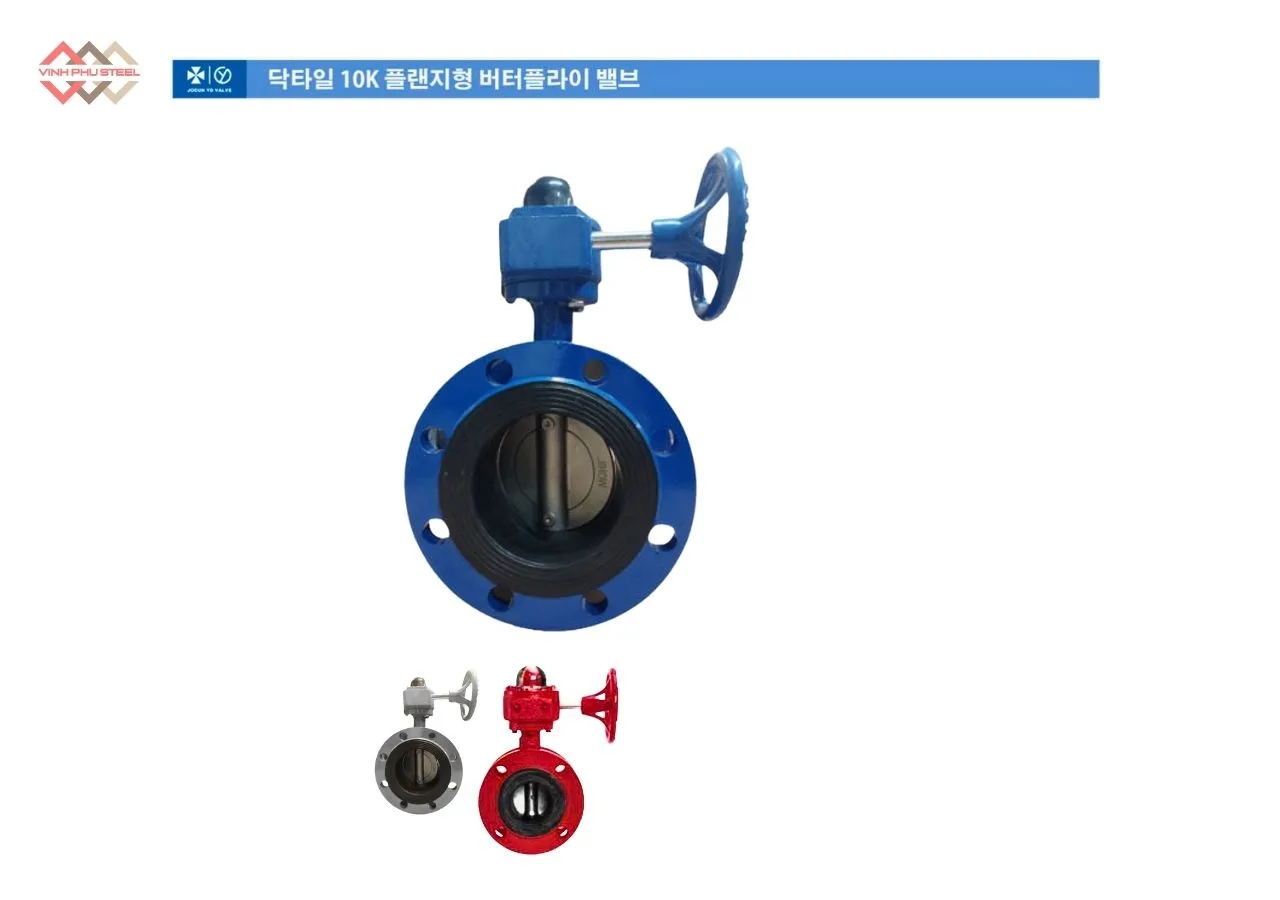

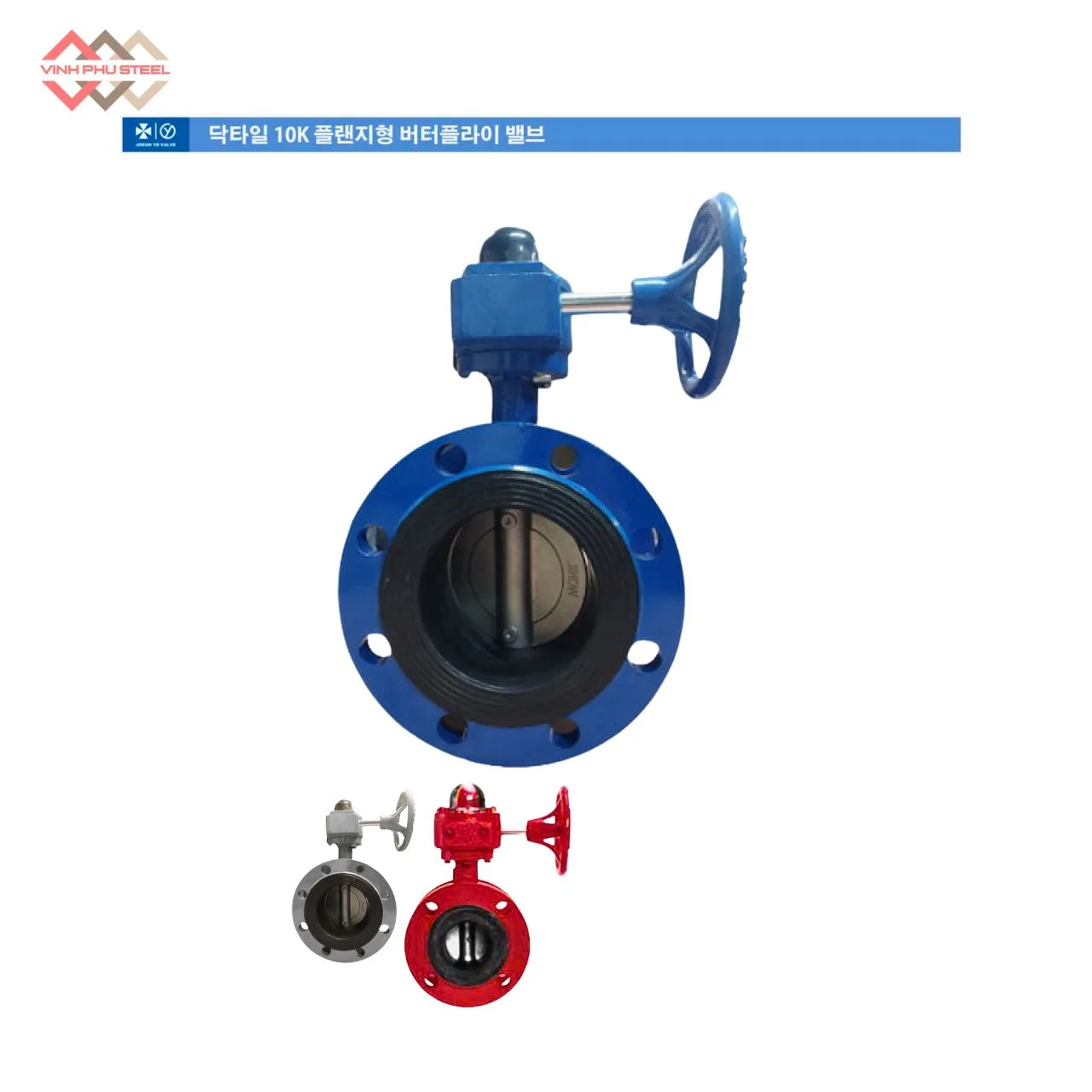

Van Bướm Gang Mặt Bích Joeun Korea – Butterfly Valve

Mô tả

Trong các hệ thống đường ống công nghiệp, việc lựa chọn van điều khiển chất lượng cao đóng vai trò quan trọng trong khâu vận hành an toàn và ổn định. Van bướm gang mặt bích Joeun Korea là một trong những dòng sản phẩm được nhiều kỹ sư và nhà thầu tin tưởng nhờ thiết kế chắc chắn, khả năng đóng mở linh hoạt và độ bền vượt trội theo tiêu chuẩn Hàn Quốc. Với khả năng làm việc ổn định trong nhiều môi trường như nước, hơi, khí và hệ thống PCCC, sản phẩm đáp ứng tốt cả yêu cầu kỹ thuật lẫn hiệu quả kinh tế cho công trình.

Van Bướm Gang Mặt Bích Joeun Korea – Butterfly Valve

Van Bướm Gang Mặt Bích là loại van công nghiệp dùng để đóng/mở hoặc điều tiết dòng lưu chất trong hệ thống đường ống, với thân van được chế tạo từ gang và kết nối với đường ống bằng mặt bích theo các tiêu chuẩn kỹ thuật (JIS, ANSI, DIN…).

Giải thích thành phần:

• Van bướm: Sử dụng một đĩa van hình cánh bướm xoay quanh trục để đóng/mở dòng chảy. Khi đĩa xoay song song với dòng chảy → van mở; vuông góc → van đóng.
• Gang: Vật liệu gang cầu/gang dẻo giúp van chịu lực tốt, bền bỉ, phù hợp với nhiều môi trường làm việc.
• Mặt bích: Kiểu kết nối bằng bu lông – gioăng, giúp liên kết chắc chắn, hạn chế rò rỉ, phù hợp với hệ thống đường ống kích thước lớn và áp lực cao.

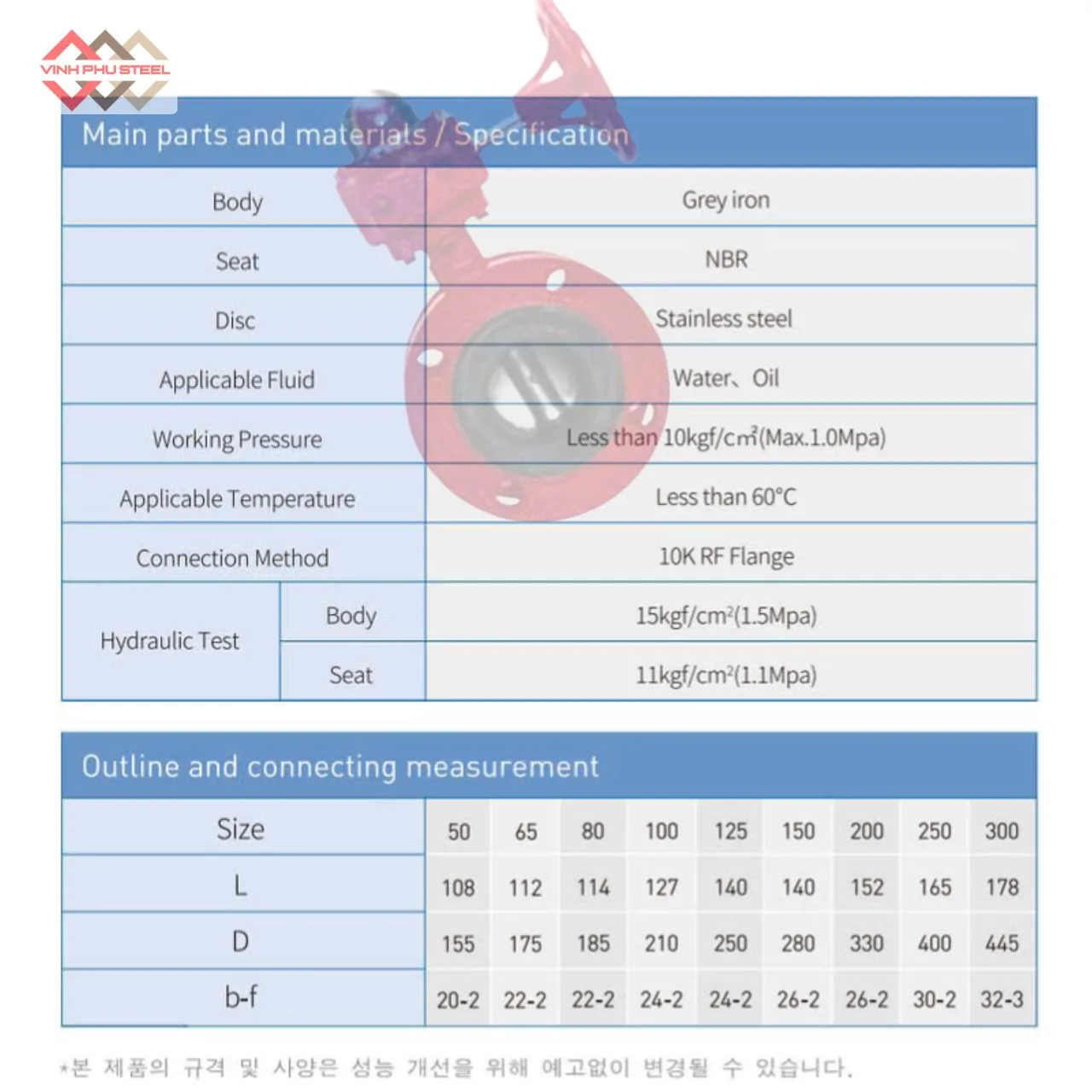

Thông Số Van Bướm Gang Mặt Bích Joeun Korea

Thông số kỹ thuật cơ bản bao gồm:

• Vật liệu thân van: Gang dẻo
• Kiểu van: Van bướm – Butterfly Valve
• Kiểu kết nối: Nối bích
• Điều khiển: Tay xoay – điện
• Kích thước van: DN50 – DN300.
• Áp suất làm việc: 1.0 Mpa
• Nhiệt độ làm việc:  Đến 60°C
• Môi trường sử dụng: water, dầu
• Nhà cung cấp: Thép Vinh Phú

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 9)

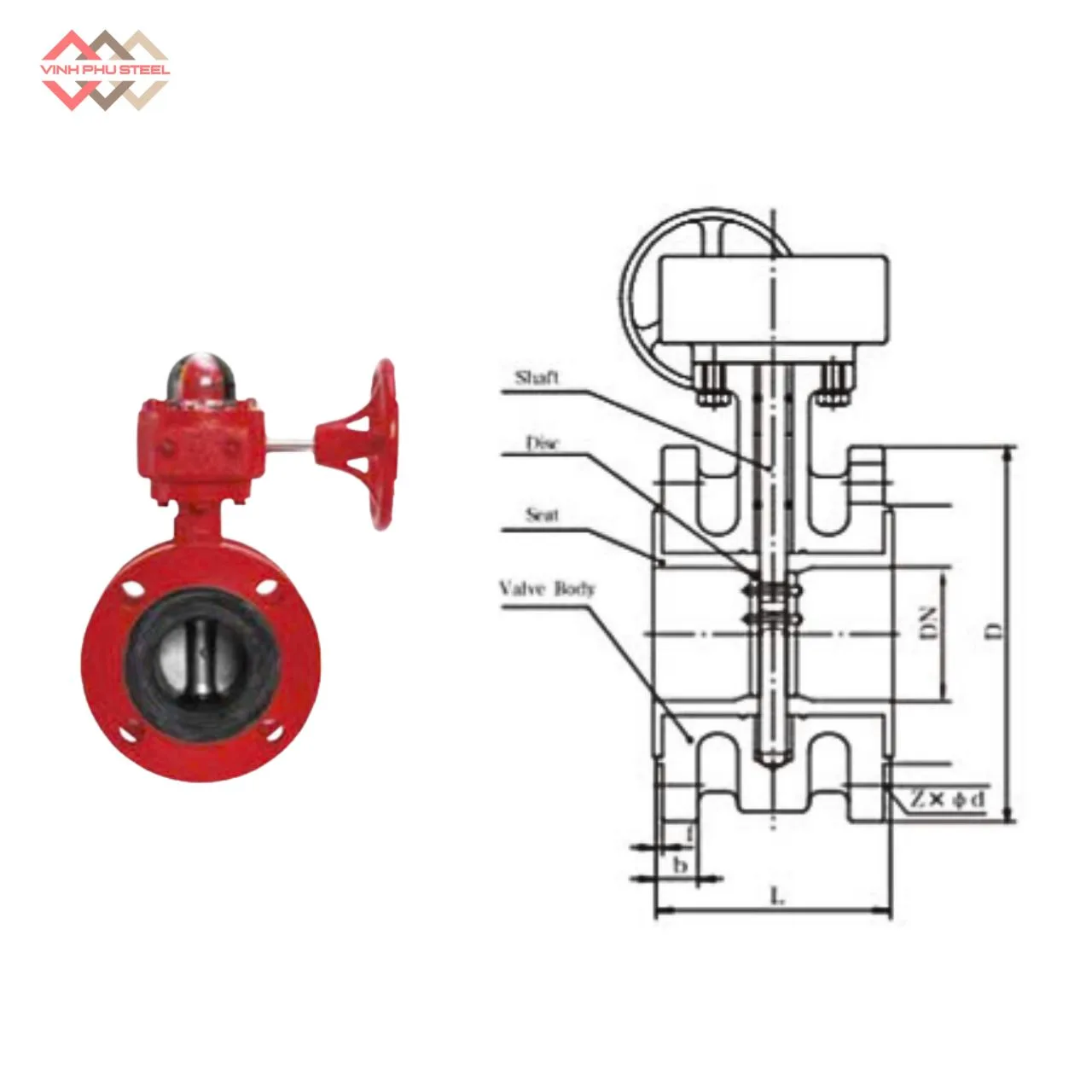

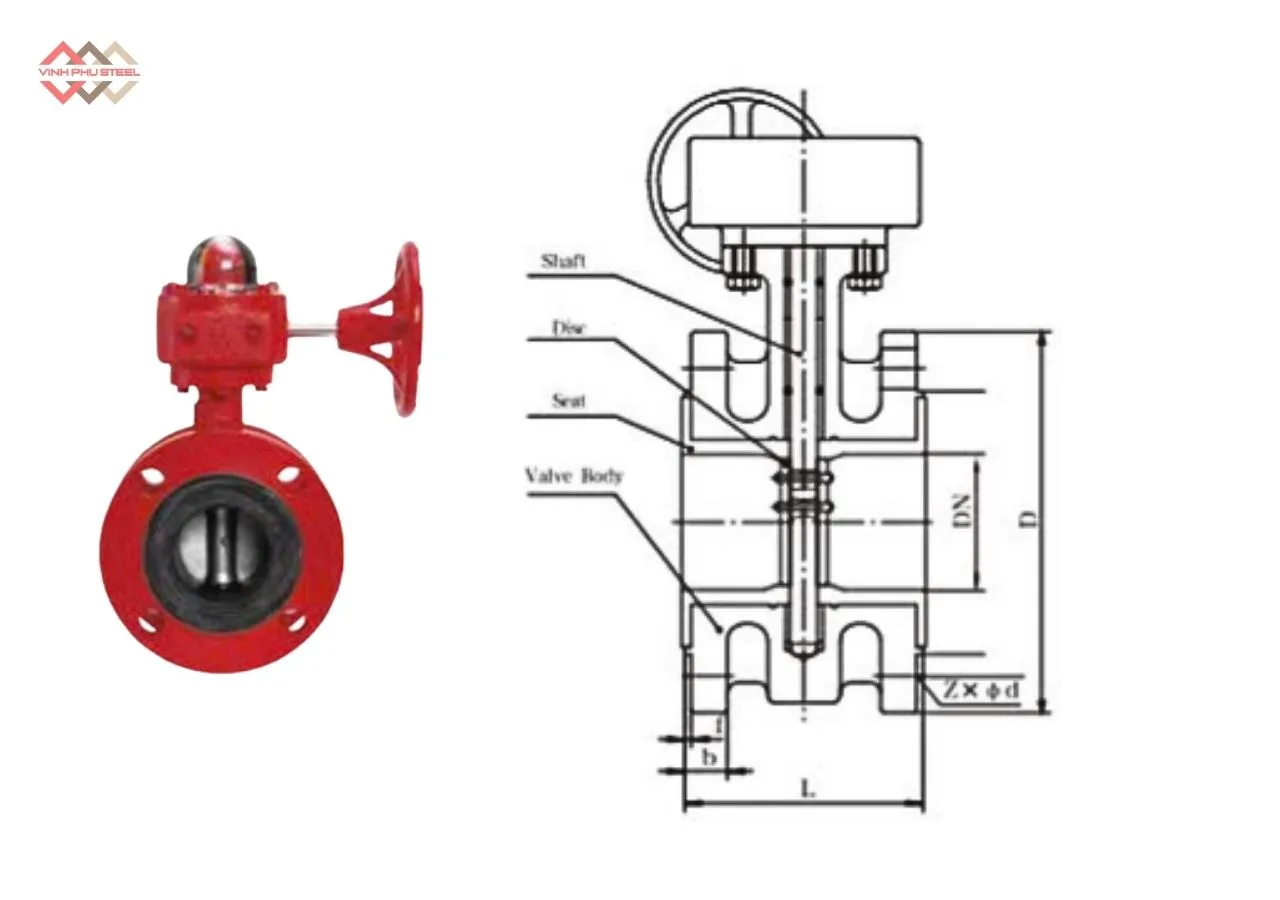

Cấu Tạo Van Bướm Gang Mặt Bích Joeun Korea

Van Bướm Gang Mặt Bích được thiết kế với cấu trúc đơn giản nhưng chắc chắn, đảm bảo khả năng đóng mở linh hoạt, độ kín cao và tuổi thọ bền bỉ trong quá trình vận hành. Cấu tạo van bao gồm các bộ phận chính sau:

1. Thân Van

Thân van được chế tạo từ gang cầu hoặc gang dẻo, có khả năng chịu áp lực và va đập tốt. Thiết kế kết nối mặt bích giúp liên kết chắc chắn với đường ống, hạn chế rung lắc và rò rỉ trong quá trình sử dụng.

2. Đĩa Van

Đĩa van là bộ phận trực tiếp đóng mở và điều tiết dòng lưu chất. Khi trục xoay một góc 90°, đĩa van chuyển từ trạng thái đóng sang mở hoàn toàn. Vật liệu đĩa thường là gang, inox hoặc thép không gỉ, giúp tăng độ bền và khả năng chống ăn mòn.

3. Trục Van

Trục van có nhiệm vụ truyền chuyển động từ bộ phận điều khiển đến đĩa van. Trục thường được làm từ inox hoặc thép hợp kim, đảm bảo độ cứng vững, chịu lực xoắn tốt và hoạt động ổn định trong thời gian dài.

4. Gioăng Làm Kín

Gioăng làm kín giúp ngăn chặn rò rỉ lưu chất khi van ở trạng thái đóng. Tùy theo môi trường sử dụng, gioăng có thể được làm từ EPDM, NBR hoặc PTFE, đảm bảo độ kín cao và phù hợp với nhiều loại lưu chất khác nhau.

5. Bộ Phận Điều Khiển

Bộ phận điều khiển cho phép người dùng vận hành van dễ dàng, bao gồm:

• Tay gạt cho van kích thước nhỏ
• Tay quay hộp số cho van kích thước lớn
• Bộ điều khiển điện hoặc khí nén cho hệ thống tự động hóa

6. Bulong Và Gioăng Liên Kết

Bulong và gioăng liên kết giúp cố định van với đường ống, đảm bảo độ kín và an toàn trong quá trình vận hành, đặc biệt với các hệ thống có áp lực cao.

Ứng Dụng Van Bướm Gang Mặt Bích Joeun Korea

Van bướm gang mặt bích được sử dụng rộng rãi trong nhiều hệ thống đường ống nhờ thiết kế chắc chắn, khả năng đóng mở nhanh và độ kín cao. Dưới đây là các ứng dụng phổ biến của dòng van này:

Hệ Thống Cấp Thoát Nước

Van bướm gang mặt bích được lắp đặt trong các hệ thống cấp nước sinh hoạt, thoát nước đô thị và khu công nghiệp, giúp kiểm soát lưu lượng nước ổn định và an toàn.

Hệ Thống Phòng Cháy Chữa Cháy

Trong hệ thống PCCC, van bướm gang mặt bích đóng vai trò quan trọng trong việc đóng mở và phân vùng đường ống, đảm bảo khả năng vận hành nhanh khi xảy ra sự cố.

Nhà Máy Công Nghiệp

Van được sử dụng trong các nhà máy sản xuất, khu chế xuất để điều tiết dòng lưu chất như nước, khí, hơi ở áp suất trung bình, đáp ứng yêu cầu vận hành liên tục.

Hệ Thống HVAC

Van bướm gang mặt bích được ứng dụng trong hệ thống điều hòa không khí và thông gió, giúp kiểm soát lưu lượng nước lạnh, nước nóng một cách hiệu quả.

Hệ Thống Xử Lý Nước Và Môi Trường

Van được sử dụng trong các trạm xử lý nước sạch, nước thải và hệ thống môi trường nhờ khả năng làm việc ổn định, độ bền cao và dễ bảo trì.

Công Trình Xây Dựng Và Hạ Tầng

Van bướm gang mặt bích phù hợp cho các công trình dân dụng, khu đô thị và hệ thống hạ tầng kỹ thuật, đảm bảo tính an toàn và hiệu quả kinh tế lâu dài.

Ưu Điểm Van Bướm Gang Mặt Bích Joeun Korea

Van bướm gang mặt bích được nhiều kỹ sư và nhà thầu lựa chọn nhờ sở hữu nhiều ưu điểm nổi bật, phù hợp với đa dạng hệ thống đường ống công nghiệp và dân dụng:

Kết Cấu Chắc Chắn, Độ Bền Cao

Thân van được chế tạo từ gang cầu hoặc gang dẻo, giúp chịu áp lực tốt, hạn chế biến dạng và đảm bảo tuổi thọ lâu dài trong quá trình sử dụng.

Độ Kín Cao, Hạn Chế Rò Rỉ

Thiết kế mặt bích kết hợp với gioăng làm kín chất lượng cao giúp van bướm gang mặt bích đảm bảo độ kín tối ưu, an toàn khi vận hành ở áp suất trung bình.

Đóng Mở Nhanh, Vận Hành Linh Hoạt

Van sử dụng cơ chế xoay đĩa 90 độ, cho phép đóng mở nhanh chóng, tiết kiệm thời gian thao tác và nâng cao hiệu quả vận hành hệ thống.

Lắp Đặt Ổn Định, Phù Hợp Đường Ống Lớn

Kết nối mặt bích giúp van liên kết chắc chắn với đường ống, đặc biệt phù hợp với các hệ thống có kích thước lớn và yêu cầu độ ổn định cao.

Đa Dạng Kiểu Điều Khiển

Van có thể sử dụng tay gạt, tay quay hộp số hoặc bộ điều khiển điện, khí nén, đáp ứng linh hoạt nhu cầu vận hành thủ công và tự động hóa.

Chi Phí Hợp Lý, Hiệu Quả Kinh Tế Cao

So với nhiều loại van công nghiệp khác, van bướm gang mặt bích có giá thành hợp lý, chi phí bảo trì thấp, giúp tối ưu ngân sách đầu tư cho công trình.

Nguyên Lý Hoạt Động Van Bướm Gang Mặt Bích Joeun Korea

Van bướm gang mặt bích hoạt động dựa trên chuyển động xoay của đĩa van quanh trục, giúp đóng, mở hoặc điều tiết dòng lưu chất trong hệ thống đường ống một cách nhanh chóng và hiệu quả.

Cơ Chế Đóng Mở

Khi tác động lực lên bộ phận điều khiển (tay gạt, tay quay hoặc bộ điều khiển điện/khí nén), trục van sẽ xoay một góc tối đa 90 độ, kéo theo đĩa van chuyển động:

• Khi đĩa van song song với dòng chảy: van ở trạng thái mở hoàn toàn, lưu chất đi qua dễ dàng.
• Khi đĩa van vuông góc với dòng chảy: van đóng hoàn toàn, ngăn dòng lưu chất lưu thông.

Nguyên Lý Điều Tiết Dòng Chảy

Trong quá trình xoay, đĩa van có thể dừng ở các góc mở khác nhau, cho phép điều chỉnh lưu lượng lớn hoặc nhỏ tùy theo nhu cầu vận hành. Nhờ đó, van bướm gang mặt bích không chỉ dùng để đóng mở mà còn phù hợp cho các hệ thống cần điều tiết dòng chảy.

Đảm Bảo Độ Kín

Khi van ở trạng thái đóng, đĩa van ép chặt vào gioăng làm kín, tạo độ kín cao, hạn chế tối đa tình trạng rò rỉ lưu chất trong đường ống.

Vận Hành Ổn Định

Nhờ kết cấu đơn giản, số lượng chi tiết ít và cơ chế xoay trực tiếp, van bướm gang mặt bích hoạt động ổn định, ít hư hỏng và dễ bảo trì trong quá trình sử dụng lâu dài.

Hướng Dẫn Lắp Đặt Van Bướm Gang Mặt Bích Joeun Korea

Việc lắp đặt đúng kỹ thuật giúp van bướm gang mặt bích hoạt động ổn định, đảm bảo độ kín và kéo dài tuổi thọ sử dụng. Dưới đây là các bước lắp đặt tiêu chuẩn được khuyến nghị:

1. Kiểm Tra Trước Khi Lắp Đặt

• Kiểm tra tình trạng van, đảm bảo không nứt vỡ, cong vênh hay hư hỏng trong quá trình vận chuyển.
• Xác nhận kích thước van, tiêu chuẩn mặt bích, áp suất làm việc phù hợp với hệ thống đường ống.
• Làm sạch bề mặt mặt bích đường ống, loại bỏ bụi bẩn và dị vật.

2. Chuẩn Bị Vị Trí Lắp Đặt

• Đặt van vào đúng vị trí cần lắp trên đường ống.
• Đảm bảo đĩa vn ở trạng thái hơi mở để tránh va chạm với mặt bích trong quá trình siết bulong.
• Căn chỉnh hai mặt bích đường ống song song và đồng tâm.

3. Lắp Gioăng Làm Kín

• Đặt gioăng làm kín vào giữa hai mặt bích.
• Đảm bảo gioăng nằm đúng tâm, không bị lệch hoặc gấp mép để tránh rò rỉ sau khi lắp.

4. Siết Bulong Liên Kết

• Lắp bulong qua các lỗ mặt bích và siết đều theo trình tự đối xứng.
• Không siết quá chặt một bên để tránh lệch van hoặc làm hỏng gioăng làm kín.
• Siết từ từ đến lực tiêu chuẩn theo khuyến cáo kỹ thuật.

5. Kiểm Tra Sau Khi Lắp Đặt

• Vận hành thử van bằng cách đóng mở vài lần để đảm bảo chuyển động trơn tru.
• Kiểm tra các vị trí mặt bích, gioăng xem có hiện tượng rò rỉ hay không.
• Đối với van điều khiển điện hoặc khí nén, cần kiểm tra thêm nguồn cấp và tín hiệu điều khiển.

6. Lưu Ý Khi Sử Dụng

• Không sử dụng van vượt quá áp suất và nhiệt độ cho phép.
• Thường xuyên kiểm tra và bảo trì định kỳ để đảm bảo van hoạt động ổn định lâu dài.

Vấn Đề Thường Gặp Và Cách Khắc Phục Ở Van Bướm Gang Mặt Bích

Dưới đây là các vấn đề phổ biến trong quá trình sử dụng van bướm gang mặt bích kèm theo nguyên nhân và hướng xử lý phù hợp:

Rò Rỉ Tại Mặt Bích

Nguyên nhân: Gioăng làm kín lắp lệch, gioăng bị lão hóa; bulong siết không đều hoặc không đúng lực.

Cách khắc phục: Căn chỉnh lại gioăng đúng tâm; thay gioăng mới phù hợp vật liệu; siết bulong theo trình tự đối xứng và đúng lực khuyến nghị.

Van Đóng Không Kín

Nguyên nhân: Cặn bẩn bám trên đĩa van; gioăng làm kín mòn; trục van lệch.

Cách khắc phục: Vệ sinh đĩa van và khoang trong; thay gioăng làm kín; kiểm tra và căn chỉnh lại trục van.

Khó Vận Hành, Đóng Mở Nặng

Nguyên nhân: Trục van khô dầu, gỉ sét; lắp đặt lệch tâm; chọn sai kiểu điều khiển cho kích thước van lớn.

Cách khắc phục: Bôi trơn trục định kỳ; lắp đặt đúng tâm đường ống; sử dụng tay quay hộp số hoặc bộ điều khiển phù hợp.

Mài Mòn Gioăng Làm Kín Nhanh

Nguyên nhân: Lưu chất có tạp chất; nhiệt độ/áp suất vượt giới hạn vật liệu gioăng.

Cách khắc phục: Lắp thêm bộ lọc trước van; lựa chọn vật liệu gioăng phù hợp (EPDM, NBR, PTFE); vận hành trong dải thông số cho phép.

Kẹt Đĩa Van

Nguyên nhân: Dị vật trong đường ống; van không được vận hành thường xuyên gây đóng cặn.

Cách khắc phục: Vệ sinh đường ống; vận hành đóng/mở định kỳ để tránh đóng cặn.

Rung Lắc Khi Vận Hành

Nguyên nhân: Lắp đặt sai kỹ thuật; bulong chưa siết chặt; lưu lượng thay đổi đột ngột.

Cách khắc phục: Kiểm tra và siết chặt lại bulong; lắp đặt đúng tiêu chuẩn; điều chỉnh lưu lượng vận hành phù hợp.

Van Bướm 10K Và Van Bướm 20K Là Gì?

Van bướm 10K và van bướm 20K là cách gọi phổ biến để phân biệt cấp áp suất làm việc của van bướm theo tiêu chuẩn JIS (Nhật Bản). Ký hiệu “K” thể hiện áp suất danh định mà van có thể chịu được.

Van Bướm 10K

• Áp suất làm việc: Tối đa khoảng 10 bar
• Tiêu chuẩn: JIS 10K
• Ứng dụng:
  • Hệ thống cấp thoát nước
  • Hệ thống HVAC
  • Hệ thống PCCC
  • Các hệ thống công nghiệp áp suất trung bình
• Ưu điểm: Giá thành hợp lý, dễ lắp đặt, phù hợp với đa số công trình dân dụng và công nghiệp nhẹ.

Van Bướm 20K

• Áp suất làm việc: Tối đa khoảng 20 bar
• Tiêu chuẩn: JIS 20K
• Ứng dụng:
  • Hệ thống đường ống áp lực cao
  • Nhà máy công nghiệp nặng
  • Hệ thống hơi, khí nén, dầu

• Ưu điểm: Kết cấu chắc chắn hơn, khả năng chịu áp lực cao, độ an toàn lớn trong môi trường làm việc khắc nghiệt.

So Sánh Van Bướm 10K Và 20K

Nên Chọn Van Bướm 10K Hay 20K?

• Chọn van bướm 10K khi hệ thống có áp suất làm việc trung bình, ưu tiên chi phí và tính kinh tế.
• Chọn van bướm 20K khi hệ thống yêu cầu chịu áp lực cao, cần độ an toàn và độ bền lớn.

Van Bướm Gang Mặt Bích Joeun Korea Chính Hãng Giá Tốt

Van Bướm Gang Mặt Bích Joeun Korea là dòng van công nghiệp chất lượng cao, được sản xuất theo tiêu chuẩn Hàn Quốc, nổi bật với độ bền vượt trội, khả năng đóng mở linh hoạt và độ kín cao. Sản phẩm được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, phòng cháy chữa cháy, HVAC và nhiều hệ thống công nghiệp khác.

Thép Vinh Phú là đơn vị phân phối chính hãng Van Bướm Gang Mặt Bích Joeun Korea, cam kết đầy đủ chứng từ CO – CQ, nguồn gốc xuất xứ rõ ràng, đảm bảo chất lượng đúng tiêu chuẩn kỹ thuật. Nhờ lợi thế nhập hàng trực tiếp và kho hàng luôn sẵn số lượng lớn, Thép Vinh Phú mang đến mức giá cạnh tranh, phù hợp cho cả công trình dân dụng lẫn dự án công nghiệp quy mô lớn.

Bên cạnh sản phẩm chính hãng, Thép Vinh Phú còn cung cấp dịch vụ tư vấn kỹ thuật chuyên sâu, hỗ trợ khách hàng lựa chọn đúng loại van, đúng tiêu chuẩn áp suất 10K – 20K và kích thước phù hợp với từng hệ thống. Chính sách giao hàng nhanh, hỗ trợ tận nơi giúp tối ưu tiến độ thi công và hiệu quả đầu tư cho khách hàng.

Hãy liên hệ ngay Thép Vinh Phú để nhận Báo Giá Mới & Tốt Nhất

Hotline: 0933 710 789
