Van Bướm ANSI Joeun Korea – ANSI Butterfly Valve

Mô tả

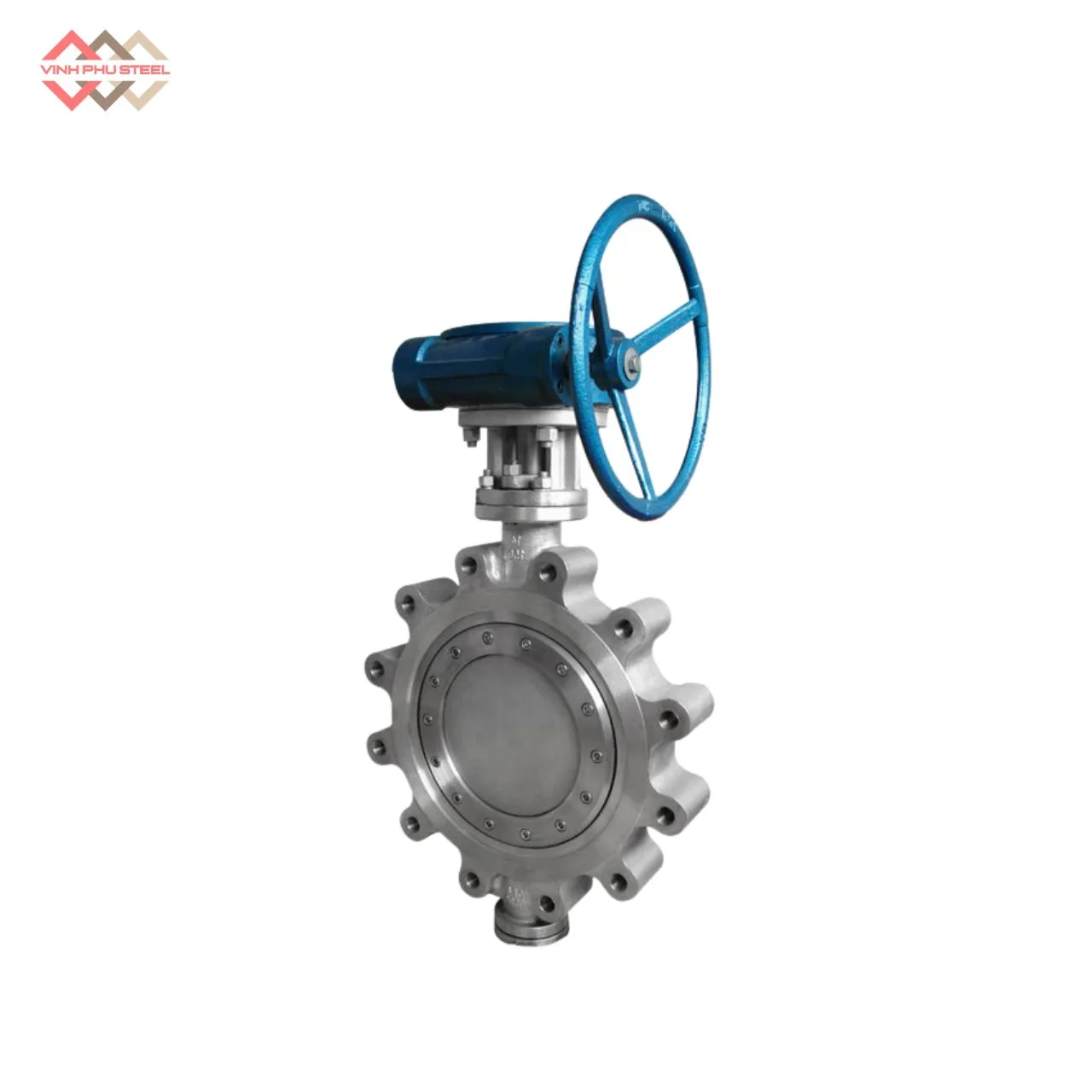

Van bướm ANSI Joeun Korea (ANSI Butterfly Valve) là lựa chọn được nhiều doanh nghiệp tin dùng khi cần một dòng van vận hành ổn định, độ bền cao và đáp ứng đầy đủ các tiêu chuẩn khắt khe của hệ thống đường ống công nghiệp.

Trong bài viết này, chúng ta sẽ tìm hiểu chi tiết về khái niệm – cấu tạo – nguyên lý hoạt động – ưu điểm – ứng dụng – thông số kỹ thuật – cách lắp đặt của Van bướm ANSI Joeun Korea, giúp bạn có thêm góc nhìn toàn diện để lựa chọn đúng sản phẩm cho hệ thống của mình.

Van Bướm ANSI Joeun Korea – ANSI Butterfly Valve

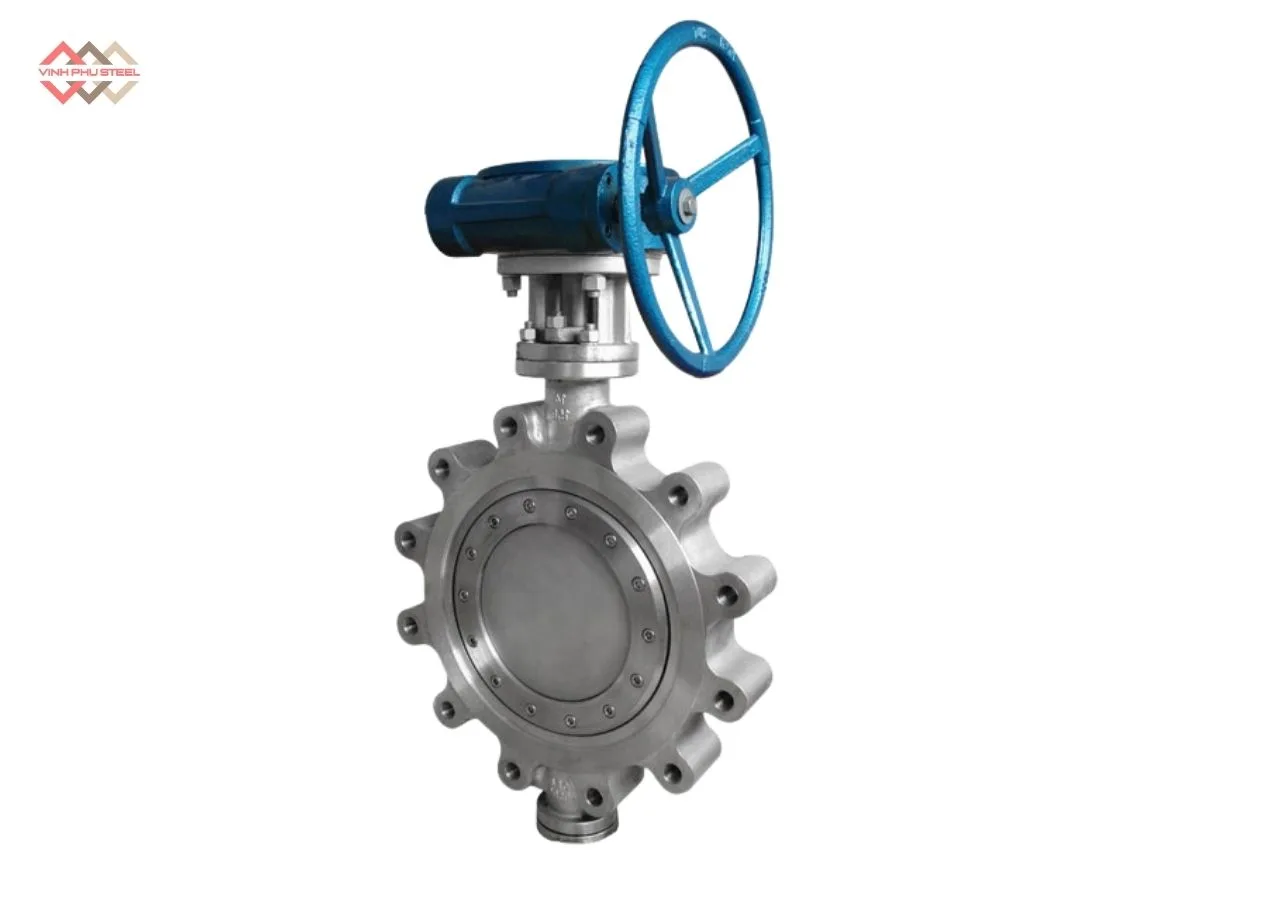

Van bướm ANSI (ANSI Butterfly Valve) là loại van bướm được thiết kế, sản xuất và kiểm định theo các tiêu chuẩn ANSI – American National Standards Institute. Đây là tiêu chuẩn kỹ thuật phổ biến tại Mỹ, quy định rõ về kích thước, áp suất, vật liệu, phương pháp kết nối và khả năng làm việc của van trong hệ thống đường ống.

Van bướm ANSI là thiết bị đóng – mở và điều tiết dòng chảy trong hệ thống đường ống bằng cách xoay đĩa van (disc) một góc 90°. Việc áp dụng tiêu chuẩn ANSI giúp van đảm bảo:

• Độ kín cao, hoạt động ổn định trong nhiều môi trường
• Chịu áp suất – nhiệt độ tốt (phụ thuộc từng Class: 150, 300, 600…)
• Tương thích với mặt bích tiêu chuẩn ANSI
• Đáp ứng yêu cầu kỹ thuật của các ngành công nghiệp tại Mỹ và các dự án quốc tế

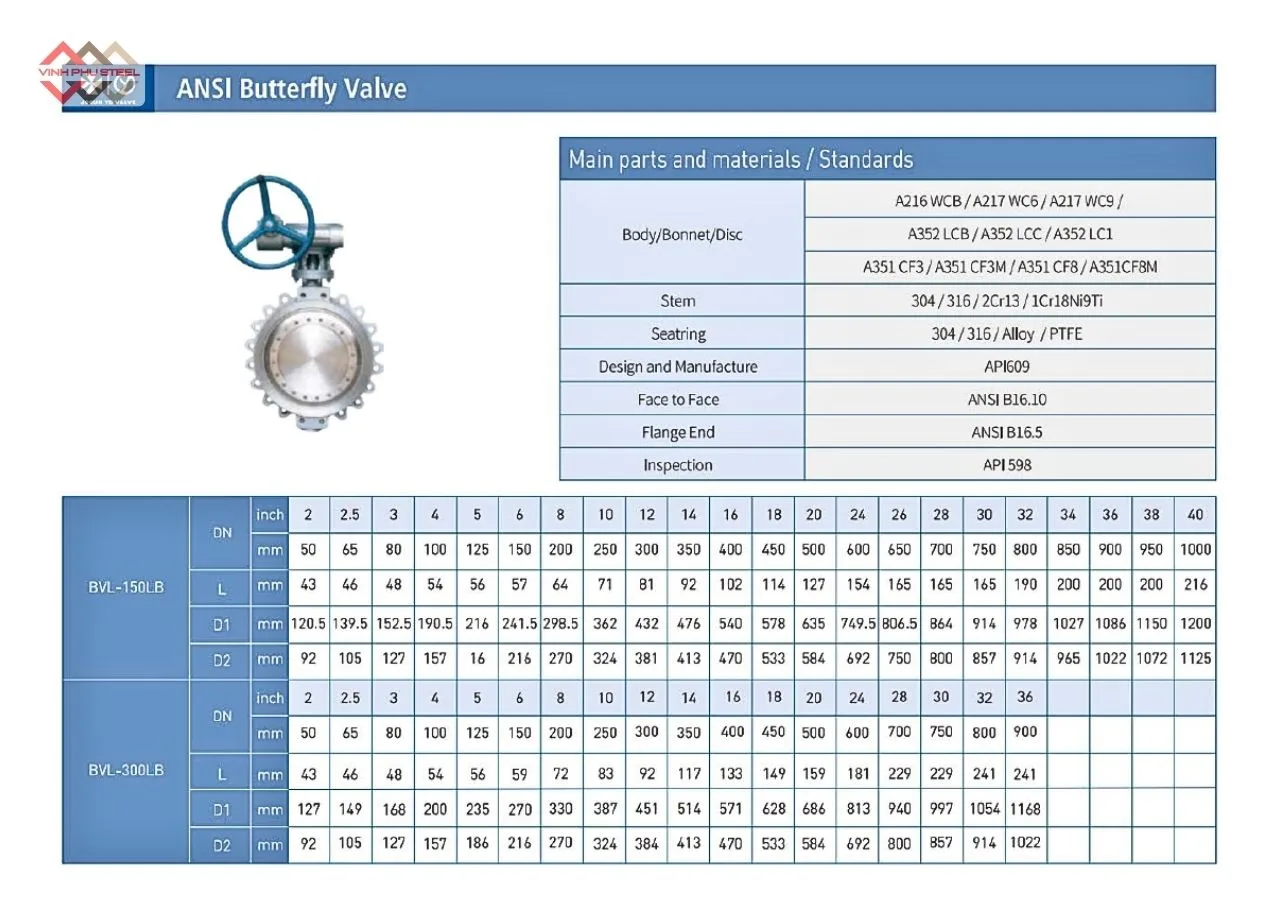

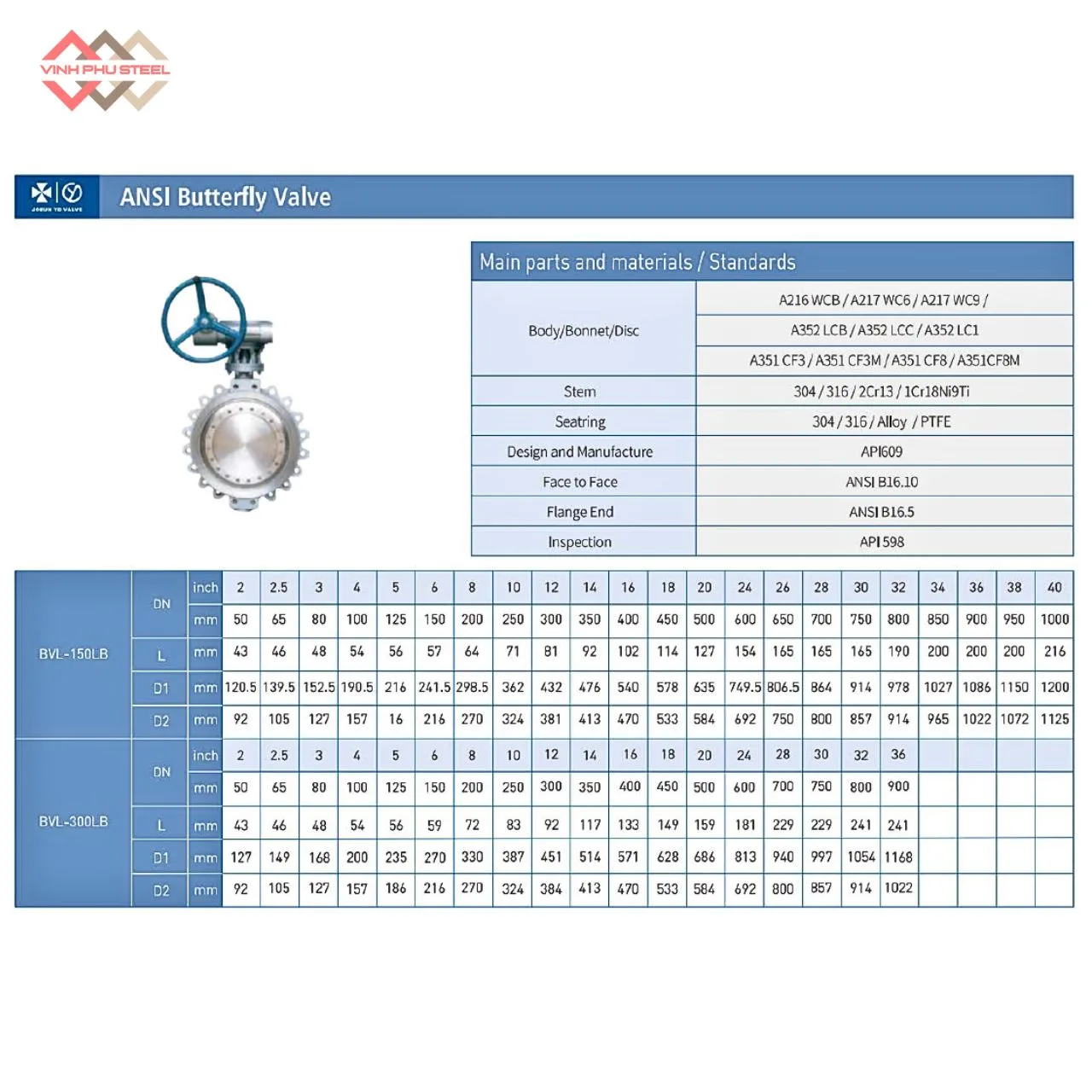

Thông Số Kỹ Thuật Van Bướm ANSI Joeun Korea

Thông số kỹ thuật chính của sản phẩm bao gồm:

• Tên sản phẩm: ANSI Butterfly Valve
• Thương hiệu: Joeun Korea
• Xuất xứ: Hàn Quốc
• Kiểu dáng: Van bướm
• Vật liệu thân van (Body): Nhiều vật liệu (xem thêm catalog)
• Kết nối: Kiểu plug (Tai bích)
• Kích thước (Size): DN50 – DN1000
• Nhà phân phối: Thép Vinh Phú.

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 40).

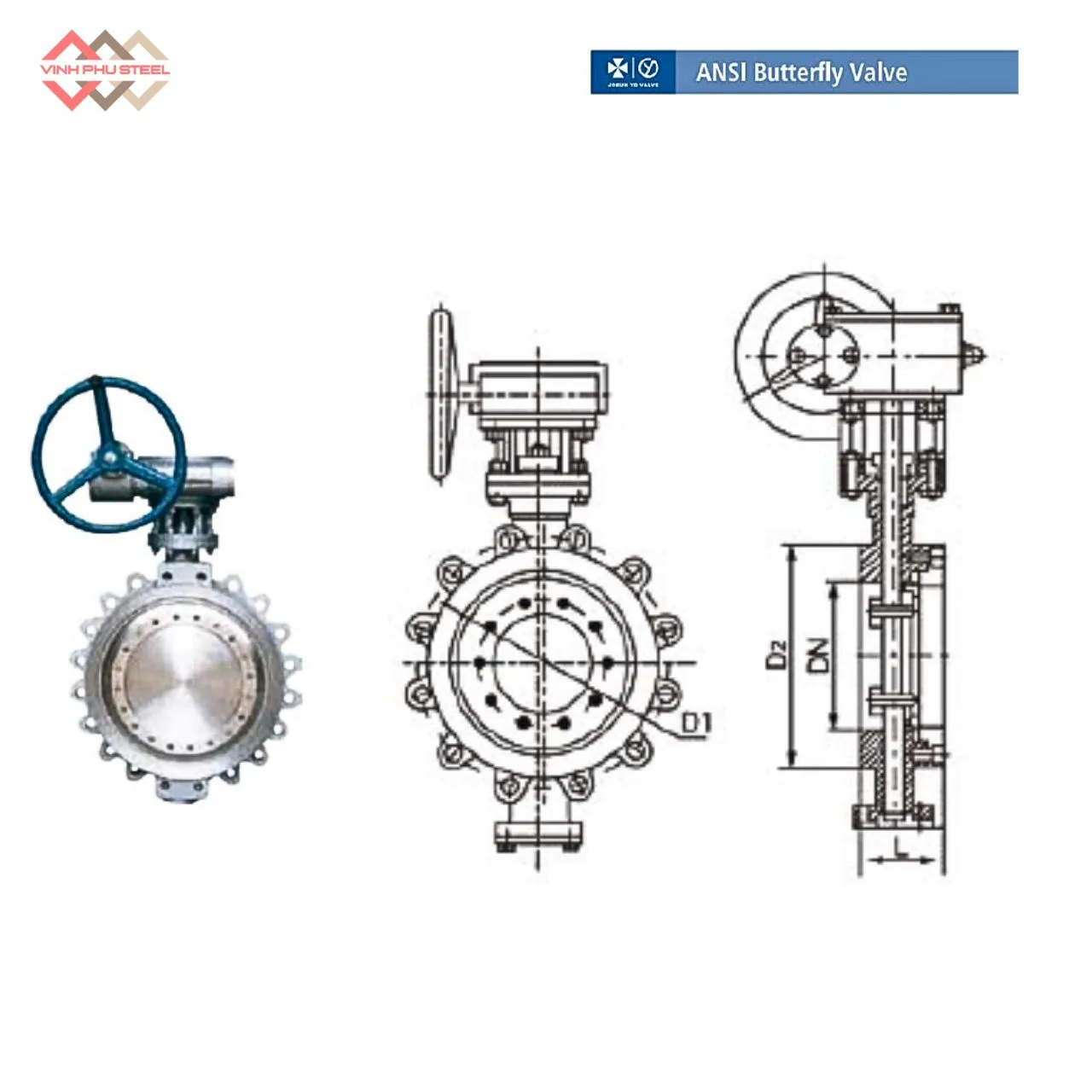

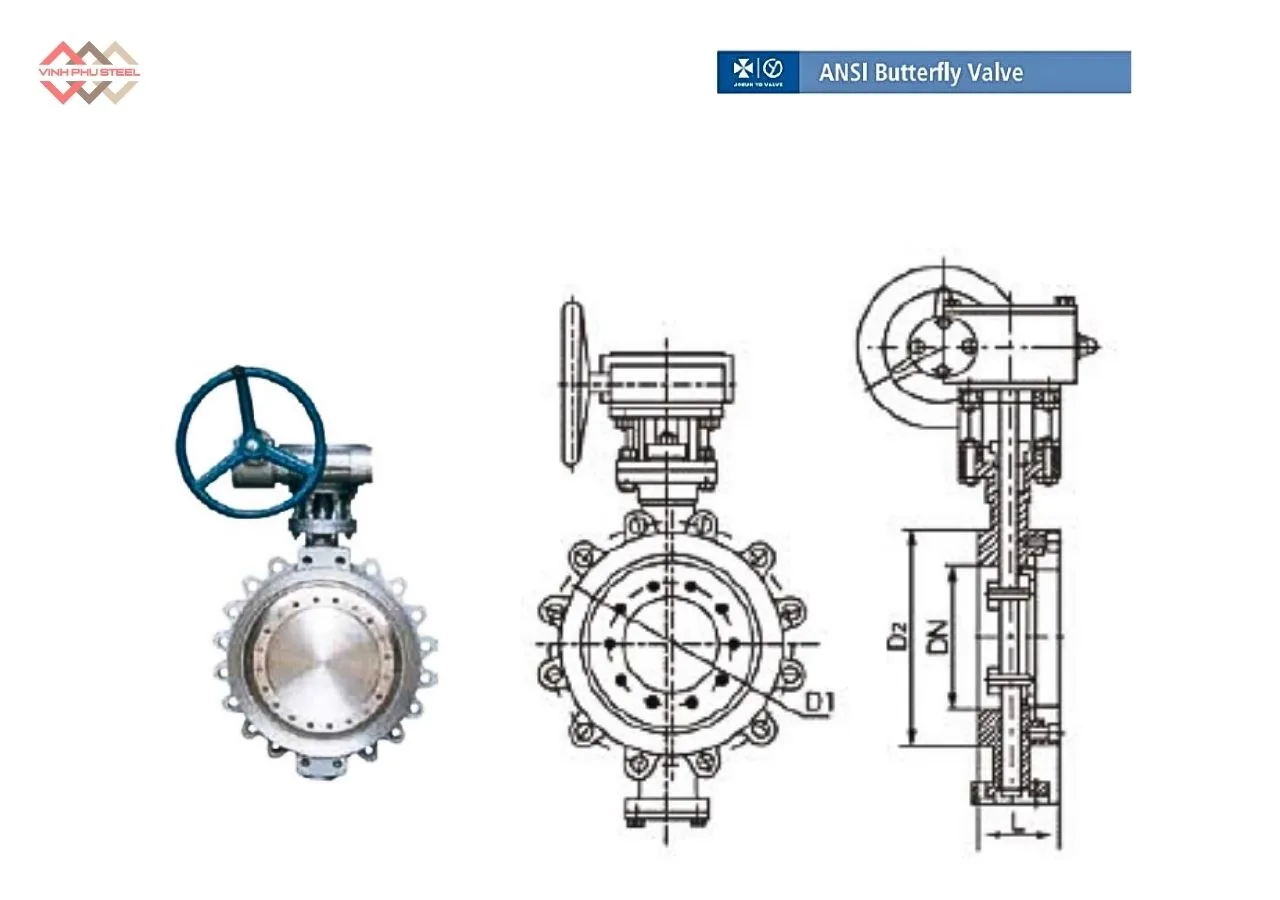

Cấu Tạo Van Bướm ANSI Joeun Korea (ANSI Butterfly Valve)

Van bướm ANSI được thiết kế theo tiêu chuẩn ANSI với cấu trúc đơn giản nhưng tối ưu cho vận hành đóng – mở dòng chảy. Các bộ phận chính gồm:

1. Thân van (Body)

• Được chế tạo từ nhiều loại vật liệu như gang, thép carbon, thép không gỉ… tùy từng model.
• Thiết kế kiểu plug – tai bích, đảm bảo tương thích với mặt bích tiêu chuẩn ANSI.
• Chịu áp lực tốt, độ bền cao và hạn chế ăn mòn.

2. Đĩa van (Disc)

• Là bộ phận xoay để đóng hoặc mở dòng chảy.
• Được chế tạo từ inox hoặc thép hợp kim, đảm bảo độ cứng, độ kín và khả năng quay linh hoạt.
• Thiết kế khí động học giúp giảm lực cản dòng chảy.

3. Trục van (Stem/Shaft)

• Kết nối trực tiếp với đĩa van.
• Gia công bằng vật liệu chống ăn mòn, chịu lực xoắn tốt.
• Truyền động từ tay gạt, tay quay hoặc bộ điều khiển.

4. Gioăng làm kín (Seat)

• Thường làm bằng EPDM, NBR, PTFE hoặc cao su chịu hóa chất.
• Giúp đảm bảo độ kín tuyệt đối, hạn chế rò rỉ và tăng tuổi thọ van.

5. Bộ điều khiển (Operator)

Tùy theo yêu cầu vận hành, van có thể được trang bị:

• Tay gạt (Lever) – cho kích thước nhỏ.
• Tay quay vô lăng (Gearbox) – cho kích thước trung bình và lớn.
• Bộ điều khiển điện hoặc khí nén – dùng trong hệ thống tự động hóa.

6. Chốt và vòng bi (Pin & Bushing)

• Giúp trục van hoạt động êm, ổn định và giảm ma sát.
• Tăng độ bền và tuổi thọ cho toàn bộ hệ thống vận hành.

Ưu Điểm Của Van Bướm ANSI Joeun Korea

1. Đáp ứng tiêu chuẩn ANSI – độ tin cậy cao

Van được sản xuất theo tiêu chuẩn ANSI, đảm bảo tính đồng bộ về kích thước, độ bền, khả năng chịu áp và độ kín. Nhờ đó, van đáp ứng được yêu cầu của các hệ thống công nghiệp tiêu chuẩn Mỹ và nhiều dự án quốc tế.

2. Thiết kế nhỏ gọn – dễ lắp đặt

Van bướm có cấu tạo đơn giản, trọng lượng nhẹ hơn nhiều so với các loại van cổng hoặc van cầu cùng kích cỡ. Kiểu kết nối plug – tai bích giúp thao tác lắp đặt nhanh, dễ căn chỉnh và tiết kiệm chi phí.

3. Đóng mở nhanh – vận hành linh hoạt

Chỉ cần xoay 1/4 vòng (90°), đĩa van có thể đóng hoặc mở hoàn toàn.
Phù hợp cho cả vận hành thủ công (tay gạt, tay quay) hoặc tự động hóa (điện, khí nén).

4. Độ kín cao – hạn chế rò rỉ

Nhờ sử dụng gioăng (seat) bằng EPDM, NBR hoặc PTFE, van mang lại khả năng làm kín tốt, giúp hệ thống vận hành ổn định và tiết kiệm năng lượng.

5. Nhiều vật liệu lựa chọn – thích hợp cho nhiều môi trường

Thân van và đĩa van có các tùy chọn vật liệu theo catalog của Joeun Korea, phù hợp với:

• Nước sạch, nước thải
• Hóa chất nhẹ
• Hơi, khí nén
• Môi trường ăn mòn

6. Độ bền cao – tuổi thọ dài

Thân van được gia công chắc chắn, trục và đĩa van chịu lực tốt, kết hợp với vòng bi – chốt chất lượng cao giúp giảm ma sát và kéo dài tuổi thọ.

7. Dải kích thước rộng DN50 – DN1000

Cho phép sử dụng linh hoạt trong nhiều hệ thống từ nhỏ đến lớn, kể cả các tuyến ống công suất cao trong nhà máy công nghiệp.

8. Giá thành hợp lý – hiệu quả kinh tế cao

So với các loại van tiêu chuẩn cao hơn như API hoặc DIN, van bướm ANSI mang lại hiệu quả kinh tế tốt hơn, đặc biệt khi cần lắp đặt số lượng lớn.

Ứng Dụng Của Van Bướm ANSI Joeun Korea

ANSI Butterfly Valve là thiết bị được sử dụng rộng rãi trong nhiều ngành công nghiệp nhờ khả năng đóng/mở nhanh, độ kín cao và thiết kế phù hợp với tiêu chuẩn đường ống ANSI. Một số ứng dụng tiêu biểu gồm:

1. Hệ thống cấp thoát nước – xử lý nước

• Dùng cho nước sạch, nước thải sinh hoạt hoặc công nghiệp.
• Thích hợp cho các tuyến ống lớn nhờ kích thước đa dạng từ DN50 – DN1000.
• Vận hành ổn định trong môi trường ẩm ướt hoặc có cặn.

2. Ngành dầu khí – hóa chất – lọc hóa dầu

• Van có thể sử dụng cho nhiều loại hóa chất nhẹ tùy vào vật liệu thân/đĩa/gioăng.
• Chuẩn ANSI phù hợp với các đường ống công nghiệp tại Mỹ và các dự án quy mô lớn.

3. Hệ thống HVAC – làm mát – điều hòa trung tâm

• Sử dụng để điều tiết dòng nước lạnh, nước giải nhiệt hoặc glycol.
• Thiết kế đóng mở nhanh giúp điều chỉnh lưu lượng linh hoạt.

4. Hệ thống PCCC (Phòng Cháy Chữa Cháy)

• Lắp trên các tuyến ống nước chữa cháy, sprinkler.
• Đảm bảo độ kín cao, vận hành tin cậy trong tình huống khẩn cấp.

5. Ngành thực phẩm – đồ uống

• Khi dùng vật liệu inox, van đáp ứng yêu cầu vệ sinh, chống ăn mòn.
• Dùng trong dây chuyền nước giải khát, thực phẩm lỏng, sữa…

6. Ngành điện – năng lượng – nhà máy công nghiệp

• Điều tiết lưu chất trong các hệ thống làm mát động cơ, turbine, nồi hơi.
• Dễ dàng tích hợp bộ điều khiển điện/khí nén cho vận hành tự động hóa.

7. Hệ thống khí nén – hơi nhẹ

• Một số model đáp ứng yêu cầu điều khiển lưu lượng khí, hơi hoặc không khí nén.
• Vận hành êm, kín và không gây sụt áp lớn.

Hướng Dẫn Lắp Đặt Van Bướm ANSI Joeun Korea

ANSI Butterfly Valve vận hành ổn định, an toàn và đạt tuổi thọ cao, việc lắp đặt đúng kỹ thuật là yếu tố vô cùng quan trọng. Dưới đây là quy trình và các lưu ý cần thiết:

1. Kiểm tra trước khi lắp đặt

• Đảm bảo van đúng kích thước (DN50 – DN1000) theo yêu cầu của đường ống.
• Kiểm tra bề mặt tai bích, gioăng, và đĩa van xem có bụi bẩn, rác thải hoặc hư hỏng không.
• Xác nhận vật liệu van phù hợp với lưu chất sử dụng (nước, hóa chất nhẹ, khí…).
• Đóng hoàn toàn van trước khi thao tác lắp đặt.

2. Chuẩn bị đường ống

• Vệ sinh sạch bề mặt đường ống và mặt bích.
• Đảm bảo hai mặt bích của đường ống song song và đồng tâm.
• Khoảng cách giữa hai mặt bích cần phù hợp với độ dày của van bướm.

3. Căn chỉnh và đưa van vào vị trí

• Đặt van vào giữa hai mặt bích theo đúng hướng dòng chảy (nếu có ký hiệu).
• Tránh va đập mạnh vào đĩa van hoặc trục van.
• Đảm bảo đĩa van không bị kẹt vào mặt bích khi đưa vào vị trí lắp.

4. Siết bulong đúng kỹ thuật

• Siết đều bulong theo hình chéo (X) để lực phân bố đều lên thân van.
• Không siết quá chặt, tránh làm biến dạng thân hoặc ảnh hưởng đến gioăng làm kín.
• Kiểm tra lại bulong lần cuối sau khi hoàn thành hệ thống.

5. Kết nối bộ điều khiển (nếu có)

• Với van tay gạt hoặc tay quay: Kiểm tra hành trình mở – đóng mượt mà.
• Với van điều khiển điện/khí nén:
  • Kết nối dây tín hiệu hoặc khí nén đúng theo sơ đồ của nhà sản xuất.
  • Cài đặt hành trình đóng/mở theo yêu cầu vận hành.

6. Kiểm tra vận hành

• Mở – đóng van thử nhiều lần để kiểm tra độ êm và độ kín.
• Xả thử lưu chất để xem có rò rỉ tại tai bích hoặc thân van không.
• Nếu phát hiện rò rỉ, kiểm tra lại mặt bích và siết lại bulong ở mức hợp lý.

7. Lưu ý an toàn khi lắp đặt

• Không lắp van ở vị trí chịu rung động mạnh mà không có giá đỡ.
• Tránh lắp van ở cuối đường ống không có đệm giảm chấn.
• Không thao tác đóng mở khi đường ống đang chịu áp lực cao.
• Sử dụng đầy đủ trang bị bảo hộ: găng tay, kính, giày bảo hộ.

Vấn Đề Thường Gặp Và Biện Pháp Khắc Phục

Trong quá trình vận hành, van bướm ANSI có thể gặp một số vấn đề phổ biến. Việc nhận diện đúng nguyên nhân giúp xử lý nhanh và đảm bảo hệ thống hoạt động ổn định.

1. Van bị rò rỉ tại vị trí mặt bích

Nguyên nhân:

• Bulong siết không đều hoặc siết quá chặt.
• Gioăng bị lệch, hư hỏng hoặc chọn sai vật liệu.
• Mặt bích không song song.

Biện pháp:

• Siết bulong theo hình chữ X, kiểm tra lại độ cân bằng.
• Thay gioăng phù hợp với loại lưu chất.
• Căn chỉnh lại mặt bích trước khi lắp.

2. Van đóng/mở bị kẹt hoặc nặng

Nguyên nhân:

• Cặn bẩn bám vào đĩa van hoặc gioăng.
• Trục van khô dầu hoặc bị mòn.
• Lắp đặt lệch, đĩa van va vào mặt bích.

Biện pháp:

• Vệ sinh đĩa van, seat và mặt bích.
• Bôi trơn trục (đối với loại trục cho phép bôi trơn).
• Kiểm tra lại căn chỉnh khi lắp.

3. Rò rỉ qua đĩa van (không kín hoàn toàn)

Nguyên nhân:

• Gioăng seat bị mòn, chai cứng hoặc rách.
• Đĩa van bị ăn mòn do hóa chất hoặc lưu chất không phù hợp.
• Trục van lệch làm đĩa không ép sát seat.

Biện pháp:

• Thay gioăng seat mới, đúng vật liệu (EPDM, NBR, PTFE…).
• Kiểm tra vật liệu van có phù hợp với môi trường làm việc hay không.
• Kiểm tra trục và cơ cấu truyền động.

4. Van bị rung hoặc phát ra tiếng ồn

Nguyên nhân:

• Lưu lượng hoặc tốc độ dòng chảy quá cao.
• Van lắp ở vị trí đường ống rung mạnh.
• Đĩa van đóng mở không đúng hành trình.

Biện pháp:

• Điều chỉnh lưu lượng hoặc sử dụng van điều tiết phù hợp.
• Bổ sung gối đỡ hoặc giảm chấn cho đường ống.
• Kiểm tra hành trình van và bộ điều khiển.

5. Bộ điều khiển điện/khí nén hoạt động không ổn định

Nguyên nhân:

• Thiết lập hành trình sai.
• Áp khí không đủ (với actuator khí nén).
• Lỗi đấu dây hoặc thiếu nguồn điện (với actuator điện).

Biện pháp:

• Cài đặt lại hành trình mở/đóng.
• Kiểm tra nguồn điện hoặc áp lực khí.
• Đấu nối lại theo sơ đồ của nhà sản xuất.

6. Van bị ăn mòn sớm

Nguyên nhân:

• Chọn sai vật liệu thân hoặc đĩa van cho môi trường hóa chất.
• Không bảo dưỡng định kỳ.

Biện pháp:

• Kiểm tra lại catalog Joeun Korea để chọn đúng vật liệu.
• Thực hiện bảo dưỡng định kỳ theo khuyến cáo.

Hướng Dẫn Bảo Dưỡng Van Bướm ANSI Đúng Cách

Bảo dưỡng định kỳ giúp van bướm ANSI Joeun Korea hoạt động ổn định, tăng tuổi thọ và hạn chế tối đa rò rỉ hoặc hư hỏng trong quá trình vận hành. Dưới đây là các bước bảo dưỡng chuẩn theo khuyến nghị kỹ thuật.

1. Kiểm tra định kỳ theo lịch

• Thời gian khuyến nghị: 3 – 6 tháng/lần, tùy môi trường và tần suất vận hành.
• Ghi nhận tình trạng vận hành, độ êm, hành trình mở/đóng và độ kín của van.

2. Vệ sinh bề mặt ngoài và khu vực xung quanh

• Loại bỏ bụi bẩn, bùn đất hoặc cặn bám trên thân van.
• Nếu lắp ngoài trời, kiểm tra lớp sơn phủ chống ăn mòn và sơn dặm lại nếu cần.

3. Kiểm tra đĩa van và gioăng làm kín (Seat)

• Mở van để kiểm tra tình trạng đĩa: xem có mòn, xước hoặc ăn mòn hóa học không.
• Kiểm tra seat có bị chai cứng, rách hoặc biến dạng không.
• Thay seat khi phát hiện lão hóa để tránh rò rỉ nội bộ.

4. Kiểm tra trục van (Stem) và vòng bi

• Đảm bảo trục quay nhẹ, không bị kẹt.
• Kiểm tra mỡ bôi trơn (nếu model cho phép bôi trơn).
• Nếu trục bị cong, mòn hoặc oxi hóa nặng → thay mới.

5. Kiểm tra bulong – ốc siết tai bích

• Đảm bảo bulong siết đều, không lỏng sau thời gian dài vận hành.
• Siết lại bulong theo hình chữ X để giữ cân bằng lực.
• Tránh siết quá chặt làm biến dạng thân van hoặc seat.

6. Kiểm tra bộ điều khiển (Actuator)

Tùy loại điều khiển, cần chú ý:

• Tay gạt / tay quay

• Kiểm tra độ mượt và độ chắc chắn của cơ cấu truyền động.
• Bổ sung dầu mỡ bôi trơn nếu cần.

• Bộ điều khiển điện

• Kiểm tra nguồn điện, dây tín hiệu, công tắc hành trình.
• Đảm bảo motor không bị nóng quá mức trong quá trình hoạt động.

• Bộ điều khiển khí nén

• Kiểm tra áp khí đầu vào
• Kiểm tra van điện từ (solenoid), bộ lọc và ống dẫn khí.
• Đảm bảo actuator hoạt động đúng hành trình.

7. Kiểm tra rò rỉ

• Quan sát toàn bộ chu vi mặt bích và thân van khi vận hành.
• Nếu có rò rỉ: kiểm tra lại seat, bulong và mặt bích.

8. Thay thế phụ tùng khi cần thiết

• Phụ tùng dễ hỏng bao gồm: gioăng seat, vòng bi, trục, tay quay hoặc phụ kiện actuator.
• Nên sử dụng phụ kiện chính hãng Joeun Korea để đảm bảo độ tương thích và độ bền.

9. Lưu hồ sơ bảo dưỡng

• Ghi lại ngày kiểm tra, vấn đề phát hiện và linh kiện đã thay.
• Giúp theo dõi tuổi thọ và dự đoán bảo trì trong tương lai.

Phân Loại Van Bướm ANSI Joeun Korea Theo Vật Liệu

Van bướm ANSI được sản xuất với nhiều loại vật liệu khác nhau để đáp ứng đa dạng môi trường làm việc như nước sạch, nước thải, hóa chất, khí nén, dầu nhẹ hoặc môi trường ăn mòn. Dựa trên vật liệu thân, đĩa và gioăng làm kín, có thể phân loại như sau:

1. Van bướm thân gang (Cast Iron / Ductile Iron)

Đặc điểm:

• Trọng lượng nhẹ, giá thành tốt.
• Độ bền cơ học cao, phù hợp cho hệ thống nước.

Ứng dụng:

• Cấp thoát nước
• PCCC
• HVAC
• Nước thải không ăn mòn mạnh

2. Van bướm thân thép carbon (Carbon Steel – WCB)

Đặc điểm:

• Chịu áp suất và nhiệt độ cao hơn gang.
• Độ bền vượt trội, dùng được môi trường áp lực lớn.

Ứng dụng:

• Hơi nóng
• Dầu nhẹ
• Các hệ thống công nghiệp nặng theo tiêu chuẩn ANSI

3. Van bướm thân inox (Stainless Steel – SS304 / SS316)

Đặc điểm:

• Kháng ăn mòn rất tốt.
• Thích hợp với hóa chất, nước biển, thực phẩm.

Ứng dụng:

• Công nghiệp thực phẩm – đồ uống
• Hóa chất nhẹ
• Xử lý nước biển
• Môi trường yêu cầu vệ sinh cao

4. Van bướm đĩa inox (Disc Stainless Steel)

Đặc điểm:

• Kết hợp thân gang/thép + đĩa inox để tăng khả năng chịu ăn mòn.
• Giảm chi phí so với van inox toàn thân.

Ứng dụng:

• Nước thải
• Hóa chất loãng
• HVAC
• Xử lý nước công nghiệp

5. Van bướm đĩa thép carbon (Carbon Steel Disc)

Đặc điểm:

• Phù hợp môi trường trung tính, không ăn mòn.
• Giá thành cạnh tranh, độ bền cơ học cao.

Ứng dụng:

• Hệ thống hơi
• Dầu nhẹ
• Đường ống công nghiệp tiêu chuẩn ANSI

6. Van bướm đĩa phủ Ni hoặc phủ EP

Đặc điểm:

• Lớp phủ chống ăn mòn, kéo dài tuổi thọ.
• Dùng khi cần tiết kiệm chi phí hơn so với đĩa inox SS316.

Ứng dụng:

• Môi trường hơi nước
• Nước nông nghiệp
• Xử lý nước thô hoặc nước có cặn

7. Phân loại theo vật liệu gioăng (Seat)

Seat đóng vai trò quyết định độ kín và khả năng chịu hóa chất của van. Các lựa chọn phổ biến:

Vật liệu Seat	Đặc tính	Ứng dụng
EPDM	Chịu nước, chịu thời tiết tốt	Nước sạch, HVAC, PCCC
NBR	Chịu dầu, chịu nhiên liệu	Dầu nhẹ, khí nén
PTFE (Teflon)	Kháng hóa chất mạnh, chịu nhiệt	Hóa chất, môi trường ăn mòn
Viton	Chịu nhiệt và hóa chất cao cấp	Hóa chất đặc biệt, nhiệt độ cao

Mua Van Bướm ANSI Joeun Chính Hãng, Giá Tốt

Thép Vinh Phú cung cấp Van Bướm ANSI Joeun Korea với giá cạnh tranh, đầy đủ chứng nhận xuất xứ Hàn Quốc, đảm bảo:

• Chất lượng chuẩn ANSI: Thân van, đĩa và gioăng được kiểm định nghiêm ngặt, vận hành bền bỉ, đóng mở êm ái, độ kín cao.
• Đa dạng vật liệu và kích thước: Thân gang, thép carbon, inox; kích thước từ DN50 – DN1000; phù hợp với nhiều ứng dụng: nước, hơi, hóa chất, HVAC, PCCC, dầu khí…
• Thiết kế nhỏ gọn – lắp đặt dễ dàng: Kết nối plug – tai bích chuẩn ANSI, tiết kiệm chi phí và thời gian thi công.
• Hỗ trợ kỹ thuật chuyên nghiệp: Tư vấn chọn van phù hợp với môi trường, áp suất, nhiệt độ; hướng dẫn lắp đặt và bảo dưỡng.
• Giá tốt – giao hàng nhanh: Thép Vinh Phú cam kết cung cấp sản phẩm chính hãng Joeun Korea với mức giá hợp lý, phù hợp ngân sách dự án.

Hãy liên hệ ngay Thép Vinh Phú để nhận Báo giá mới & tốt nhất

Hotline: 0933 710 789

Một số thông tin liên quan:

• Các loại Van – Phụ kiện ống, PCCC

CÔNG TY CỔ PHẦN THÉP VINH PHÚ

Nhà phân phối Thép & Thiết bị PCCC hàng đầu tại Hà Nội và trên toàn quốc

• Điện thoại: 0933 710 789 – 0934 297 789
• Email: ketoanthepvinhphu@gmail.com
• Website: www.thepvinhphu.com
