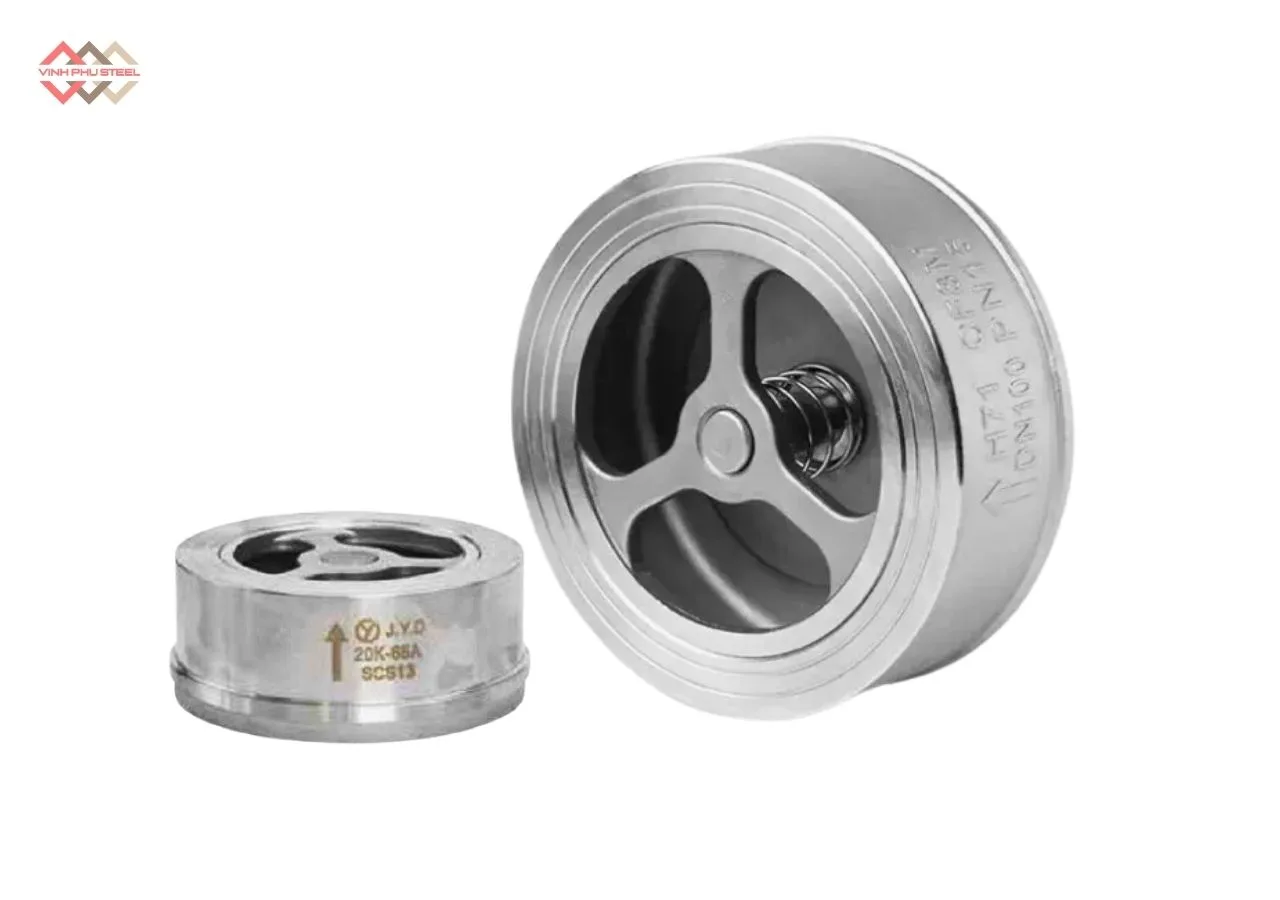

Van 1 Chiều Lá Lật Cối Inox Joeun Korea – Check Valve

Mô tả

Van 1 chiều lá lật cối inox Joeun Korea là dòng check valve inox chất lượng cao, được thiết kế chuyên dụng để ngăn dòng chảy ngược trong các hệ thống đường ống công nghiệp. Với kết cấu chắc chắn, vật liệu inox bền bỉ và khả năng vận hành tự động, van một chiều Joeun Korea giúp bảo vệ thiết bị, duy trì áp suất ổn định và đảm bảo an toàn cho toàn bộ hệ thống.

Trong thực tế vận hành, van 1 chiều lá lật đóng vai trò vô cùng quan trọng khi chỉ cho phép lưu chất đi theo một chiều nhất định, đồng thời tự động đóng lại khi dòng chảy đảo chiều, hạn chế tối đa hiện tượng va đập, rò rỉ và hư hỏng đường ống. Nhờ sử dụng chất liệu inox chống ăn mòn, sản phẩm hoạt động hiệu quả trong môi trường nước, hóa chất, hơi và nhiều điều kiện khắc nghiệt khác.

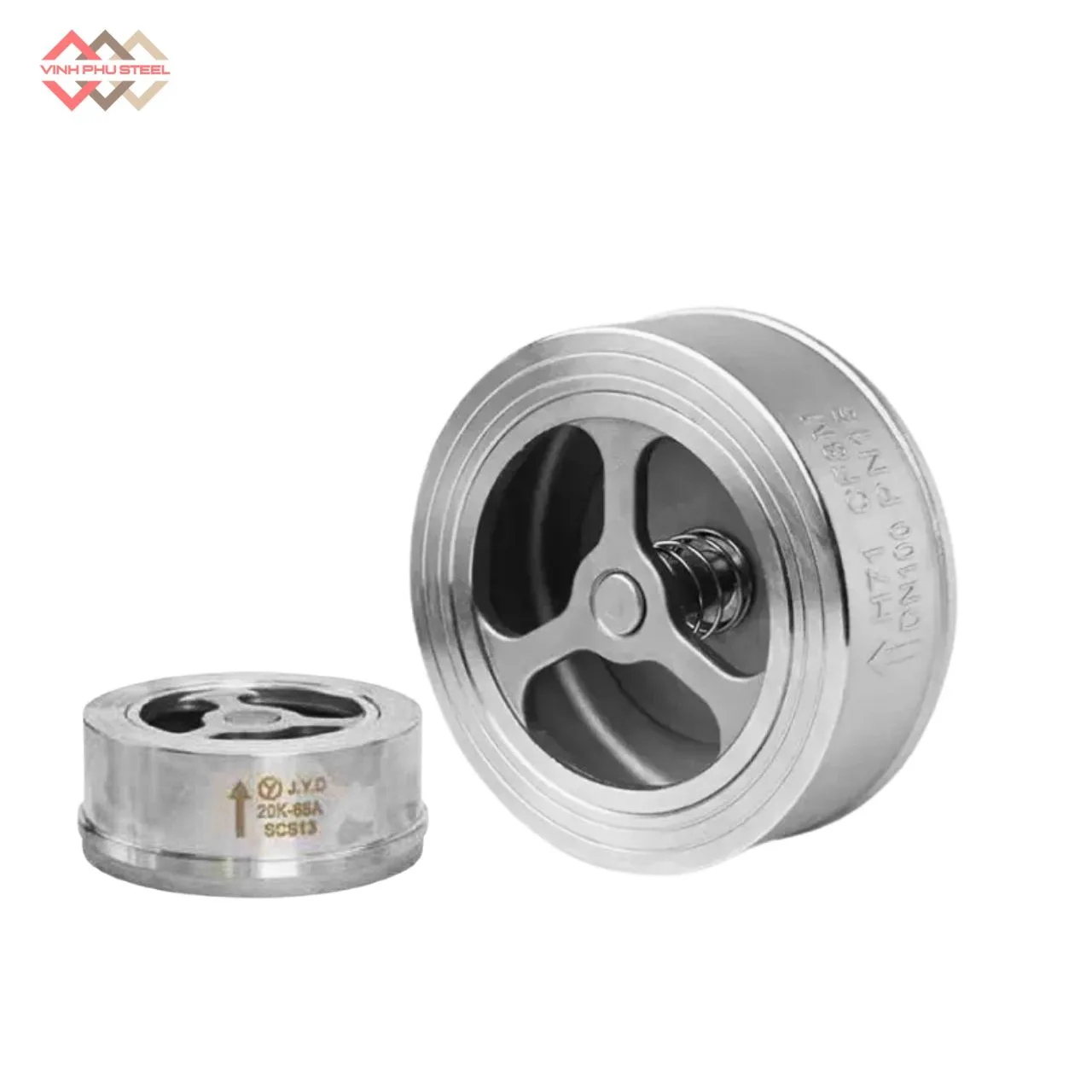

Van 1 Chiều Lá Lật Cối Inox Joeun Korea – Check Valve

Van 1 Chiều Lá Lật Cối Inox (tên tiếng Anh: Stainless Steel Swing Check Valve) là loại van một chiều được chế tạo từ inox (thép không gỉ), hoạt động theo cơ chế lá van lật để cho phép dòng lưu chất chảy theo một hướng duy nhất và tự động ngăn dòng chảy ngược trong hệ thống đường ống.

Phân Biệt Van 1 Chiều Lá Lật Cối Với Các Loại Khác

Van 1 chiều lá lật cối (swing check valve) khác biệt rõ rệt so với các dòng van một chiều phổ biến khác như van 1 chiều lò xo (spring check valve) hay van 1 chiều bi (ball check valve):

So sánh nhanh dựa trên những tiêu chí cơ bản sau:

Ưu điểm của van 1 chiều lá lật cối

• Phù hợp hệ thống lưu lượng lớn
• Độ kín cao, giảm rò rỉ và va đập nước
• Vật liệu inox bền bỉ, chống ăn mòn
• Vận hành ổn định, ít bảo trì trong thời gian dài

Khi cần ngăn dòng chảy ngược cho các hệ thống công nghiệp lớn, van 1 chiều lá lật cối là lựa chọn tối ưu hơn so với van lò xo hay van bi.

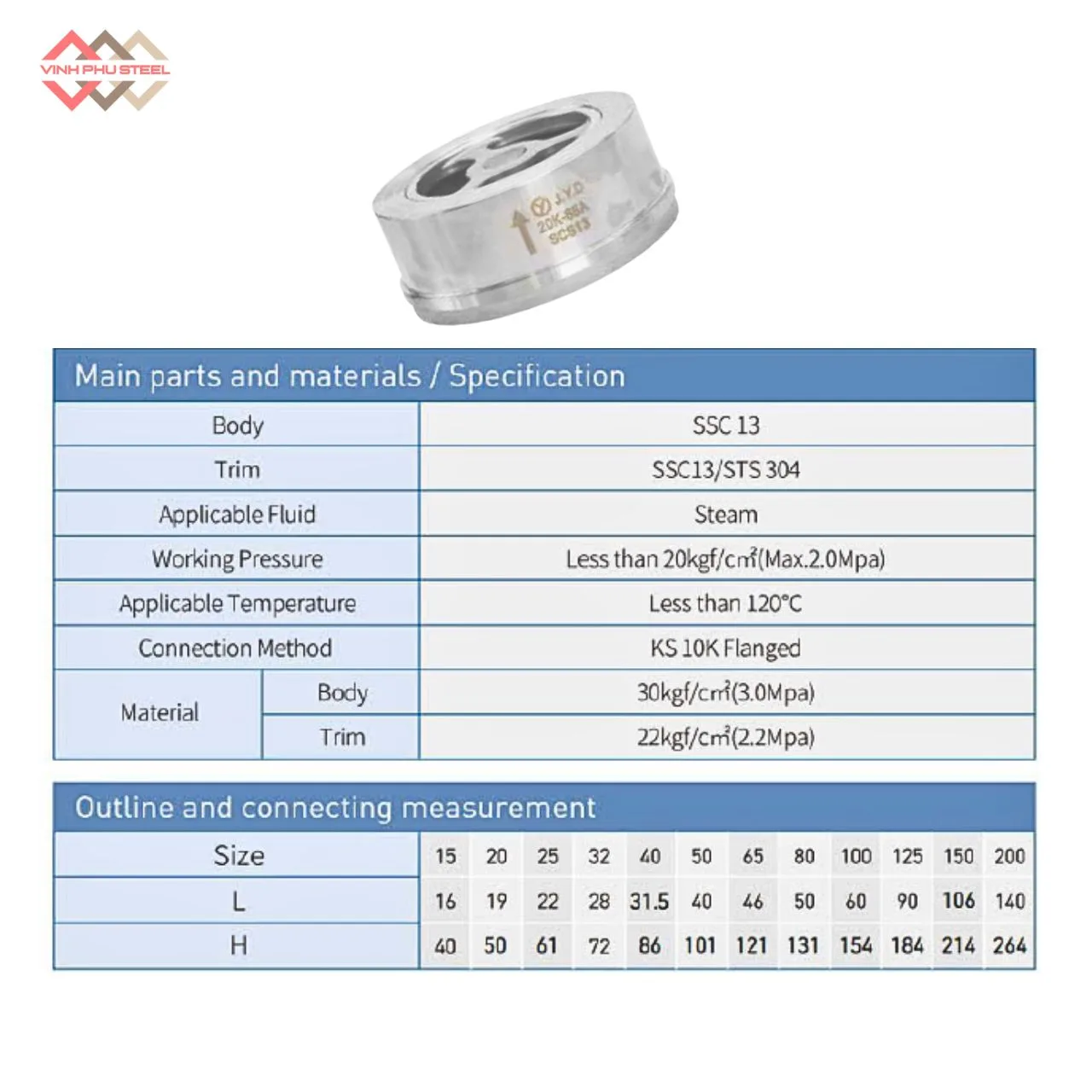

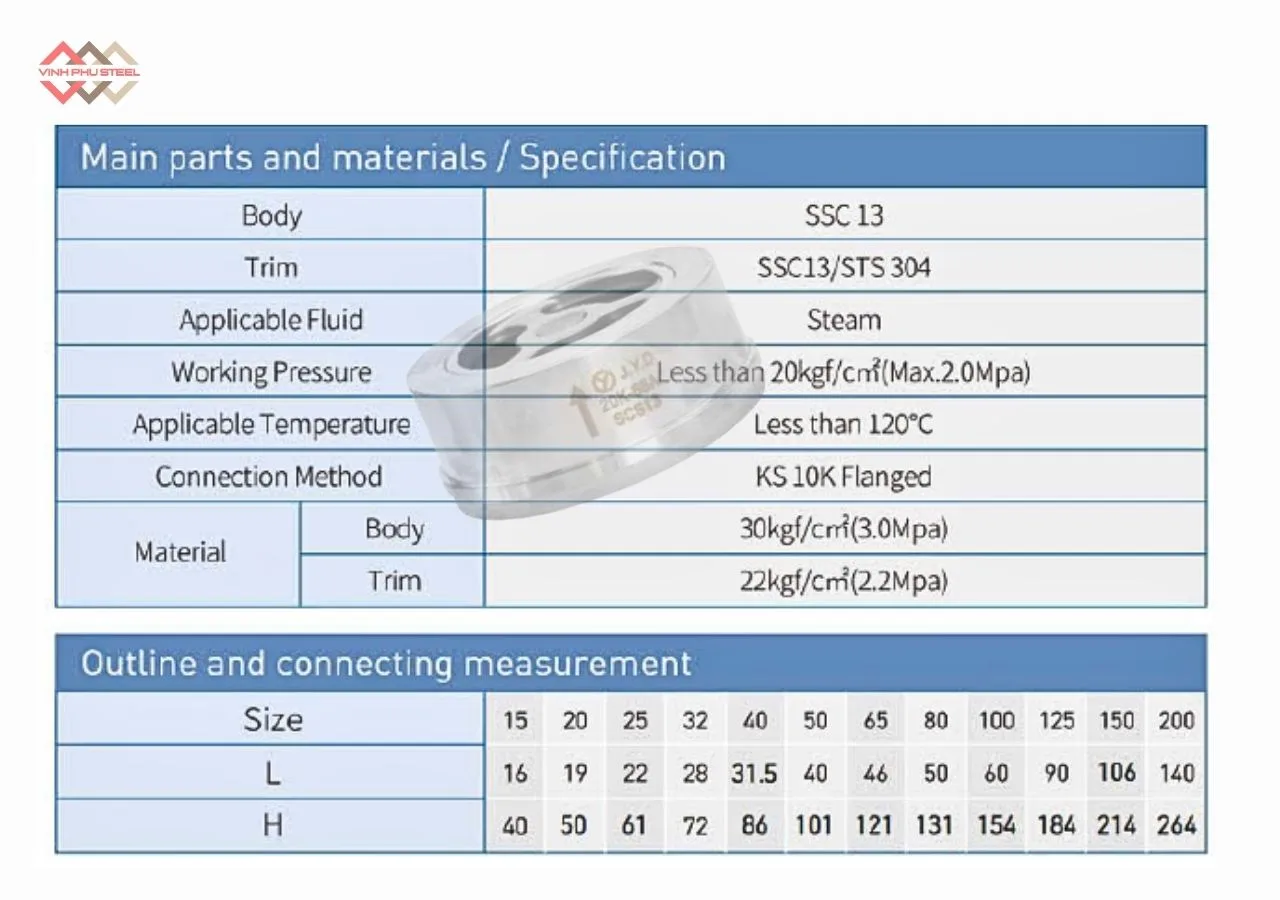

Thông Số Van 1 Chiều Lá Lật Cối Inox Joeun Korea

Thông số kỹ thuật cơ bản bao gồm:

• Vật liệu thân van: Thép không gỉ SSC13
• Kiểu van: Van một chiều, check valve
• Kiểu kết nối: Wafer – kiểu kẹp bích
• Kích thước van: DN15 – DN200.
• Áp suất làm việc: 2.0 Mpa
• Nhiệt độ làm việc: Đến 120°C
• Môi trường sử dụng: Hơi.
• Nhà cung cấp: Thép Vinh Phú

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 20)

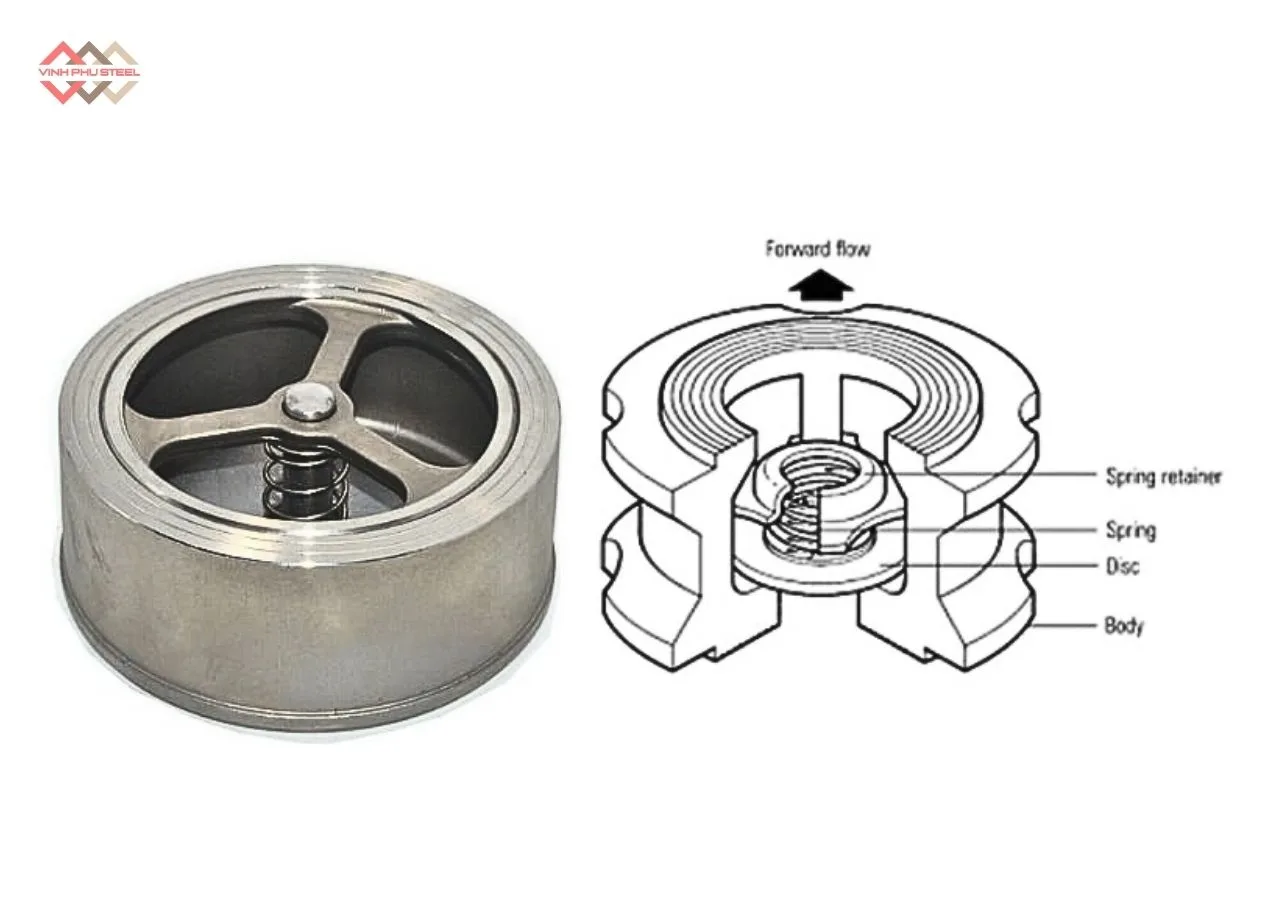

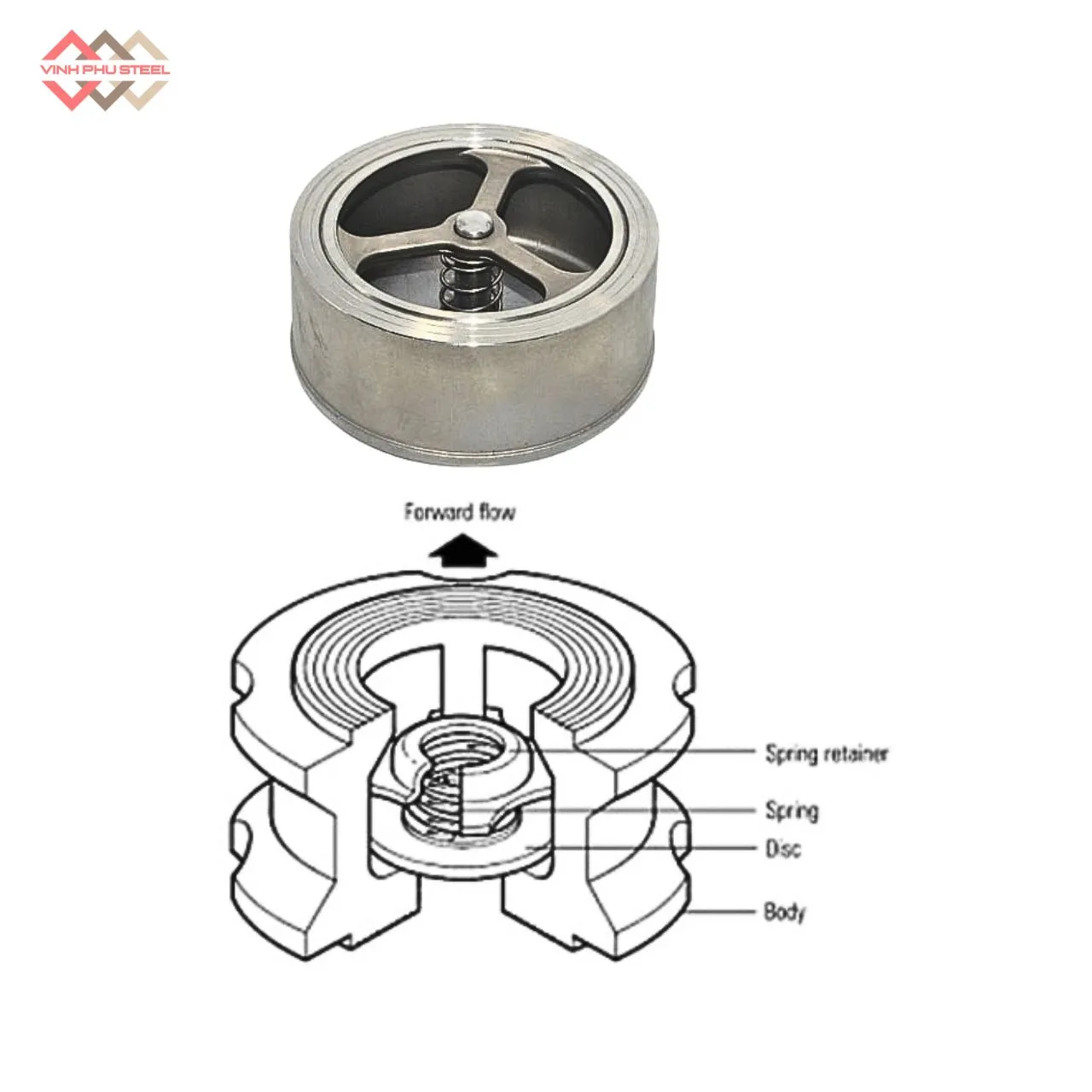

Cấu Tạo Van 1 Chiều Lá Lật Cối Inox Joeun Korea

Van 1 chiều lá lật cối inox được thiết kế chắc chắn, bền bỉ và vận hành ổn định, phù hợp cho nhiều hệ thống công nghiệp. Cấu tạo chi tiết bao gồm:

1. Thân van inox (SSC 13)

   • Là phần khung chính chịu áp lực và lực dòng chảy.
   • Vật liệu inox chống ăn mòn, chống gỉ, thích hợp với nước, hóa chất và môi trường khắc nghiệt.

2. Lá van (đĩa van) dạng lật

   • Hoạt động như cánh cửa một chiều, mở khi dòng chảy đi đúng hướng và tự động đóng khi dòng chảy ngược.
   • Thiết kế dạng bản lề giúp giảm va đập nước (water hammer) và vận hành nhẹ nhàng.

3. Trục bản lề (Hinge Pin)

   • Là trục cố định lá van với thân van, đảm bảo cánh van chuyển động trơn tru và chính xác.
   • Chịu lực lớn, bền bỉ theo thời gian, không bị biến dạng trong điều kiện vận hành công nghiệp.

4. Gioăng làm kín

   • Đặt xung quanh lá van hoặc thân van để tăng độ kín, giảm rò rỉ.
   • Thường làm từ vật liệu chịu nhiệt và hóa chất, đảm bảo vận hành hiệu quả trong nhiều môi trường.

5. Kiểu kết nối

   • Mặt bích: Kết nối chắc chắn, dễ bảo trì, thích hợp hệ thống áp suất cao.
   • Wafer (nếu có): Gọn nhẹ, tiết kiệm không gian, dễ lắp giữa hai mặt bích đường ống.

Sự kết hợp giữa vật liệu inox cao cấp, thiết kế lá lật thông minh, trục bản lề chắc chắn và gioăng kín tuyệt đối giúp van 1 chiều lá lật cối Joeun Korea vận hành bền bỉ, ngăn dòng chảy ngược hiệu quả và phù hợp với nhiều ứng dụng công nghiệp.

Nguyên Lý Hoạt Động Van 1 Chiều Lá Lật Cối Inox Joeun Korea

Van 1 chiều lá lật cối inox Joeun Korea vận hành hoàn toàn tự động, dựa trên lực dòng chảy và trọng lực, không cần nguồn điện hay tác động cơ học. Nguyên lý hoạt động cụ thể như sau:

1. Dòng chảy xuôi (theo hướng thiết kế):

   • Dòng chất lỏng hoặc khí đi đúng chiều sẽ đẩy lá van mở ra, cho phép lưu chất lưu thông tự do.
   • Thiết kế lá lật giảm áp lực và va đập nước, giúp vận hành êm và bền bỉ.

2. Dòng chảy ngược (đảo chiều):

   • Khi dòng chảy cố gắng quay ngược, trọng lực kết hợp với áp lực ngược sẽ ép lá van đóng lại.
   • Điều này ngăn chặn hiện tượng hồi lưu, bảo vệ hệ thống và thiết bị phía sau van.

3. Đặc điểm nổi bật:

   • Hoạt động tự động hoàn toàn, không cần nguồn điện hay tác động từ bên ngoài.
   • Vận hành nhẹ nhàng, chính xác, hạn chế rò rỉ và va đập đường ống.
   • Phù hợp với nhiều loại lưu chất, từ nước, hóa chất đến hơi nước và bùn đặc.

Nguyên lý hoạt động đơn giản nhưng hiệu quả của van một chiều lá lật cối Joeun Korea giúp hệ thống công nghiệp vận hành an toàn, ổn định và tiết kiệm chi phí bảo trì.

Ưu Điểm Van 1 Chiều Lá Lật Cối Inox Joeun Korea

Van 1 chiều lá lật cối inox SSC13 Joeun Korea là giải pháp hàng đầu cho các hệ thống công nghiệp cần ngăn dòng chảy ngược, vận hành ổn định và tuổi thọ cao. Được chế tạo từ inox SSC13 chất lượng cao, sản phẩm mang lại nhiều ưu điểm vượt trội:

1. Chất liệu inox SSC13 cao cấp, bền bỉ

• Vật liệu SSC13 (thép không gỉ đặc biệt) có khả năng chống ăn mòn vượt trội, chịu được môi trường nước biển, hóa chất và hơi nước.
• Chống gỉ sét và oxy hóa ngay cả khi vận hành lâu dài, đảm bảo tuổi thọ van kéo dài nhiều năm.
• Giữ được độ bền cơ học và tính ổn định ngay trong môi trường khắc nghiệt, phù hợp với các ứng dụng công nghiệp nặng.

2. Thiết kế đơn giản, vận hành tin cậy

• Lá van dạng cối lật thông minh, giảm tối đa chi tiết cơ học, giúp vận hành mượt mà và ít hỏng hóc.
• Trục bản lề chắc chắn, kết hợp với gioăng kín, đảm bảo van đóng mở chính xác, hạn chế rò rỉ và va đập nước (water hammer).

3. Giảm tổn thất áp suất

• Khi dòng chảy đi đúng hướng, lá van mở hoàn toàn, cho phép lưu lượng tối ưu và giảm áp lực đường ống.
• Thiết kế lá lật thông minh giúp giảm ma sát, tối ưu hiệu quả vận hành hệ thống.

4. Phù hợp nhiều môi trường và ứng dụng

• Hoạt động hiệu quả với nước sạch, nước thải, hóa chất, hơi và bùn đặc.
• Lý tưởng cho các hệ thống cấp thoát nước, PCCC, HVAC, công nghiệp thực phẩm và hóa chất.

5. Thương hiệu uy tín Joeun Korea

• Sản phẩm chính hãng Hàn Quốc, được kiểm định nghiêm ngặt theo tiêu chuẩn quốc tế.
• Cam kết an toàn, độ bền cao và vận hành ổn định, phù hợp với mọi dự án công nghiệp.

Với vật liệu inox SSC13 cao cấp, thiết kế tối ưu và vận hành tự động, van 1 chiều lá lật cối Joeun Korea là lựa chọn hoàn hảo cho hệ thống công nghiệp hiện đại, đảm bảo bền bỉ, an toàn và tiết kiệm chi phí bảo trì lâu dài.

Ứng Dụng Của Van 1 Chiều Lá Lật Cối Inox Joeun Korea

Van 1 chiều lá lật cối inox được sử dụng rộng rãi trong nhiều hệ thống công nghiệp nhờ độ bền cao, khả năng chống ăn mòn và vận hành ổn định. Các ứng dụng chính bao gồm:

1. Hệ thống cấp – thoát nước:

   • Ngăn dòng chảy ngược, bảo vệ máy bơm và đường ống, đảm bảo lưu lượng ổn định.

2. Nhà máy xử lý nước thải:

   • Hoạt động hiệu quả với nước thải có bùn, hóa chất hoặc chất rắn lơ lửng, giảm rủi ro tắc nghẽn.

3. Hệ thống PCCC (Phòng cháy chữa cháy):

   • Đảm bảo dòng nước cung cấp cho chữa cháy luôn đi đúng hướng, tăng tính an toàn cho công trình.

4. Ngành thực phẩm, đồ uống, hóa chất:

   • Vật liệu inox SSC13 chống ăn mòn, phù hợp với môi trường hóa chất, thực phẩm và đồ uống, đảm bảo an toàn vệ sinh và độ bền cao.

5. Hệ thống đường ống công nghiệp:

   • Lắp đặt trong các nhà máy công nghiệp, nhà máy hóa chất, năng lượng và các hệ thống đường ống lớn, nơi yêu cầu van hoạt động ổn định và bền bỉ.

Nhờ vật liệu inox SSC13 cao cấp và thiết kế lá lật tối ưu, van 1 chiều Joeun Korea là lựa chọn tin cậy cho mọi hệ thống công nghiệp, giúp vận hành an toàn và tiết kiệm chi phí bảo trì.

Hướng Dẫn Lắp Đặt Van 1 Chiều Lá Lật Cối Inox Dạng Wafer

Van 1 chiều lá lật cối inox dạng wafer được thiết kế gọn nhẹ, lắp giữa hai mặt bích đường ống, phù hợp với nhiều hệ thống công nghiệp. Để đảm bảo vận hành ổn định và tuổi thọ lâu dài, cần thực hiện đúng các bước sau:

1. Kiểm tra trước khi lắp đặt

• Đảm bảo van không bị hư hỏng, trầy xước hay biến dạng.
• Kiểm tra gioăng làm kín và các chi tiết cơ khí.
• Xác định chiều dòng chảy trên thân van, van phải được lắp đúng hướng.

2. Chuẩn bị hệ thống đường ống

• Làm sạch mặt bích, đường ống và gioăng trước khi lắp.
• Kiểm tra kích thước mặt bích và khoảng cách giữa hai mặt bích phù hợp với van dạng wafer.

3. Lắp đặt van

• Đặt van giữa hai mặt bích, đảm bảo chiều dòng chảy đúng hướng.
• Chèn gioăng làm kín (nếu cần) giữa van và mặt bích.
• Siết bu lông theo thứ tự chéo (star pattern) để đảm bảo lực đều, tránh làm lệch hoặc biến dạng van.

4. Kiểm tra sau lắp

• Mở chậm dòng chảy, quan sát van mở – đóng tự động.
• Kiểm tra rò rỉ tại mặt bích và xung quanh gioăng.
• Đảm bảo van vận hành trơn tru, không bị kẹt cánh hoặc rò rỉ.

5. Bảo trì định kỳ

• Thường xuyên kiểm tra trục bản lề, lá van và gioăng làm kín.
• Vệ sinh nếu cần, đặc biệt với nước thải hoặc bùn đặc để duy trì hiệu suất.

Lưu ý: Van dạng wafer không tháo lắp độc lập từng bên đường ống, nên cần xác định chính xác vị trí trước khi siết bu lông để tránh hư hỏng gioăng hoặc cánh van.

Vấn Đề Thường Gặp Và Cách Khắc Phục

Khi vận hành van 1 chiều lá lật cối inox dạng wafer, một số vấn đề thường gặp có thể ảnh hưởng đến hiệu suất và tuổi thọ của van. Việc nhận biết và xử lý kịp thời giúp đảm bảo hệ thống hoạt động ổn định và an toàn.

1. Van rò rỉ tại mặt bích hoặc gioăng

• Nguyên nhân: Lắp van lệch, bu lông siết không đều, gioăng bị mòn hoặc hư hỏng.
• Cách khắc phục:
  • Kiểm tra và lắp lại van đúng hướng.
  • Siết bu lông theo thứ tự chéo (star pattern) để lực đều.
  • Thay gioăng nếu đã mòn hoặc hư hỏng.

2. Lá van kẹt, không đóng/mở trơn tru

• Nguyên nhân: Có chất rắn, bùn, cặn bám trên lá van hoặc trục bản lề.
• Cách khắc phục:
  • Ngưng dòng chảy, vệ sinh cánh van và trục bản lề.
  • Bôi trơn trục bản lề nếu cần, dùng vật liệu chịu nhiệt/hóa chất phù hợp.

3. Đập nước (Water Hammer)

• Nguyên nhân: Dòng chảy bị dừng đột ngột hoặc áp lực quá cao.
• Cách khắc phục:
  • Lắp đặt bộ giảm va đập nước hoặc tăng chiều dài đường ống thẳng trước van.
  • Kiểm tra và vận hành van đúng áp suất thiết kế.

4. Hiệu suất giảm do mòn hoặc ăn mòn vật liệu

• Nguyên nhân: Van vận hành trong môi trường hóa chất mạnh, bùn đặc, hoặc nước biển lâu dài.
• Cách khắc phục:
  • Sử dụng van chất liệu inox SSC13 hoặc SUS316 phù hợp với môi trường.
  • Thường xuyên kiểm tra và bảo trì định kỳ, thay thế khi cần.

5. Van mở không hoàn toàn, lưu lượng giảm

• Nguyên nhân: Van lắp lệch hoặc gioăng quá dày, bị ép quá mức.
• Cách khắc phục:
  • Kiểm tra khoảng cách mặt bích, lắp van cân bằng.
  • Điều chỉnh hoặc thay gioăng theo tiêu chuẩn.

Việc kiểm tra, lắp đặt đúng kỹ thuật và bảo trì định kỳ sẽ giúp van 1 chiều lá lật cối inox dạng wafer Joeun Korea hoạt động ổn định, giảm rủi ro hỏng hóc và kéo dài tuổi thọ van.

Hướng Dẫn Lựa Chọn Van 1 Chiều Lá Lật Cối Phù Hợp

Để đảm bảo van 1 chiều lá lật cối inox SSC13 vận hành ổn định, tuổi thọ lâu dài và hiệu quả trong hệ thống công nghiệp, cần lựa chọn đúng kích thước, vật liệu và điều kiện làm việc.

1. Chọn theo đường kính ống

• Xác định DN (Diameter Nominal) của đường ống nơi van được lắp.
• Chọn van có kích thước phù hợp để lưu lượng đi qua van tối ưu, tránh hiện tượng tổn thất áp suất hoặc dòng chảy bị cản trở.

2. Chọn theo áp suất – nhiệt độ

• Kiểm tra áp lực làm việc (PN) và nhiệt độ tối đa của hệ thống.
• Chọn van có áp suất chịu tải và dải nhiệt độ tương thích, đảm bảo vận hành an toàn và bền bỉ.

3. Chọn vật liệu theo môi trường sử dụng

• Với môi trường nước, nước thải: inox SSC13 hoặc SUS304 phù hợp.
• Với hóa chất, nước biển, môi trường ăn mòn mạnh: ưu tiên inox SSC13 hoặc SUS316.
• Đảm bảo vật liệu không bị ăn mòn, rỉ sét, duy trì độ kín và tuổi thọ van.

4. Lưu ý hướng lắp đặt

• Van 1 chiều lá lật cối hoạt động theo chiều dòng chảy.
• Lắp van đúng hướng mũi tên trên thân van để lá van mở tự nhiên khi dòng chảy đi đúng hướng.
• Tránh lắp van ở đường ống có dòng chảy xoáy hoặc áp lực biến động mạnh để giảm va đập và mòn cánh van.

Lựa chọn van phù hợp dựa trên đường kính, áp suất, nhiệt độ, vật liệu và hướng lắp đặt sẽ giúp van 1 chiều lá lật cối vận hành ổn định, an toàn và đạt hiệu suất tối ưu trong hệ thống công nghiệp.

Van 1 Chiều Lá Lật Cối Inox Joeun Korea Chính Hãng

Thép Vinh Phú tự hào là nhà phân phối chính hãng van 1 chiều lá lật cối inox Joeun Korea tại Việt Nam. Sản phẩm được làm từ inox SSC13, chống ăn mòn, vận hành ổn định, phù hợp cho hệ thống cấp thoát nước, hóa chất, thực phẩm, PCCC và công nghiệp nặng.

Với giá cạnh tranh, dịch vụ chuyên nghiệp và bảo hành chính hãng, Thép Vinh Phú mang đến giải pháp an toàn, bền bỉ và tiết kiệm chi phí bảo trì cho mọi dự án.

Hãy liên hệ ngay Thép Vinh Phú để nhận Báo Giá Mới & Tốt Nhất
