Trong các hệ thống đường ống công nghiệp, việc lựa chọn mặt bích phù hợp quyết định trực tiếp đến độ an toàn, độ kín và hiệu suất vận hành. Mặt Bích Hàn Trượt Joeun Korea (Slip On Flange) được xem là giải pháp tối ưu nhờ thiết kế lồng ống linh hoạt, dễ lắp đặt và đáp ứng tốt các tiêu chuẩn áp lực.

Với chất lượng sản xuất chuẩn Hàn Quốc, dòng mặt bích này đang được sử dụng rộng rãi trong ngành nước, PCCC, dầu khí, HVAC và nhiều hệ thống đường ống yêu cầu độ bền cao.

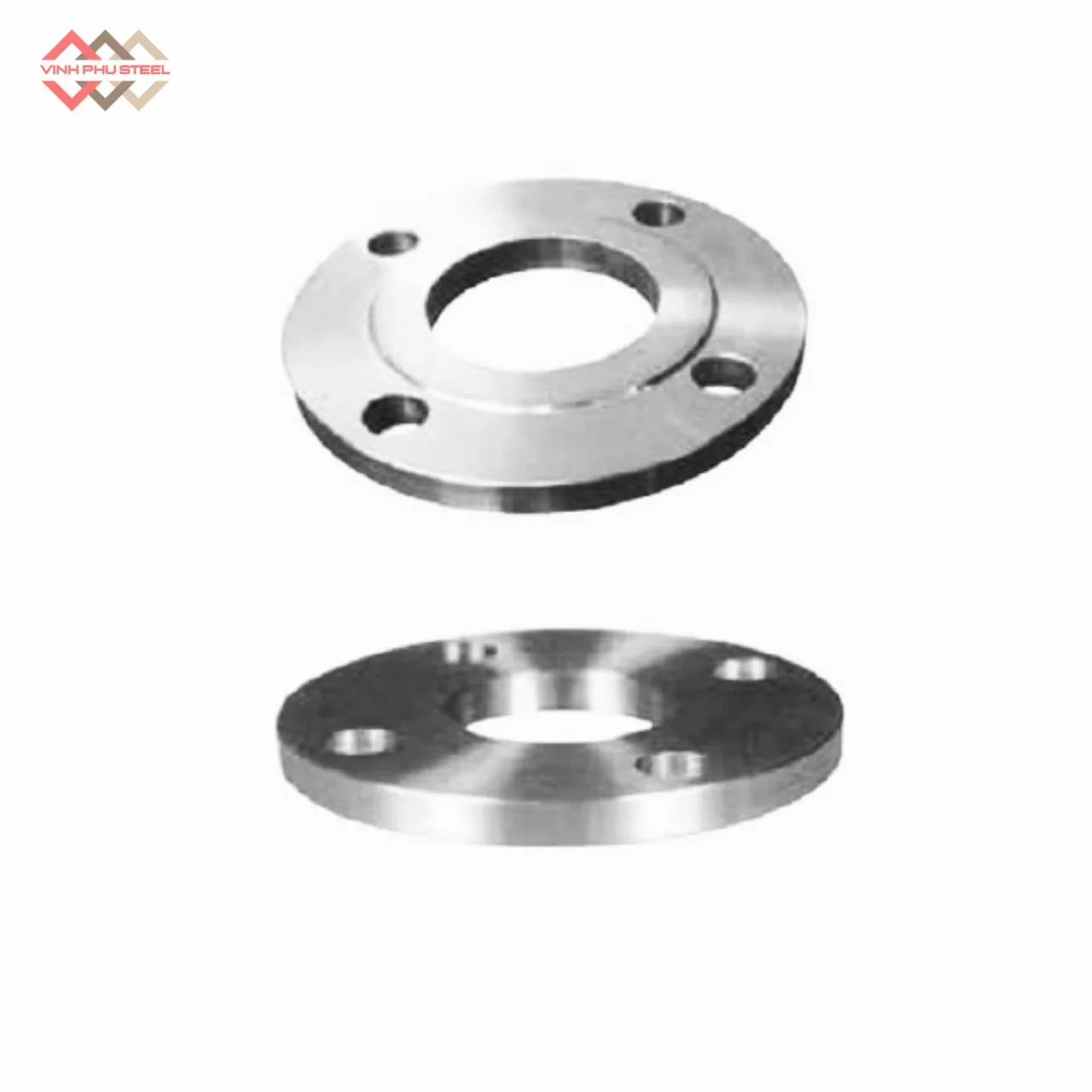

Mặt Bích Hàn Trượt Joeun Korea – Slip On

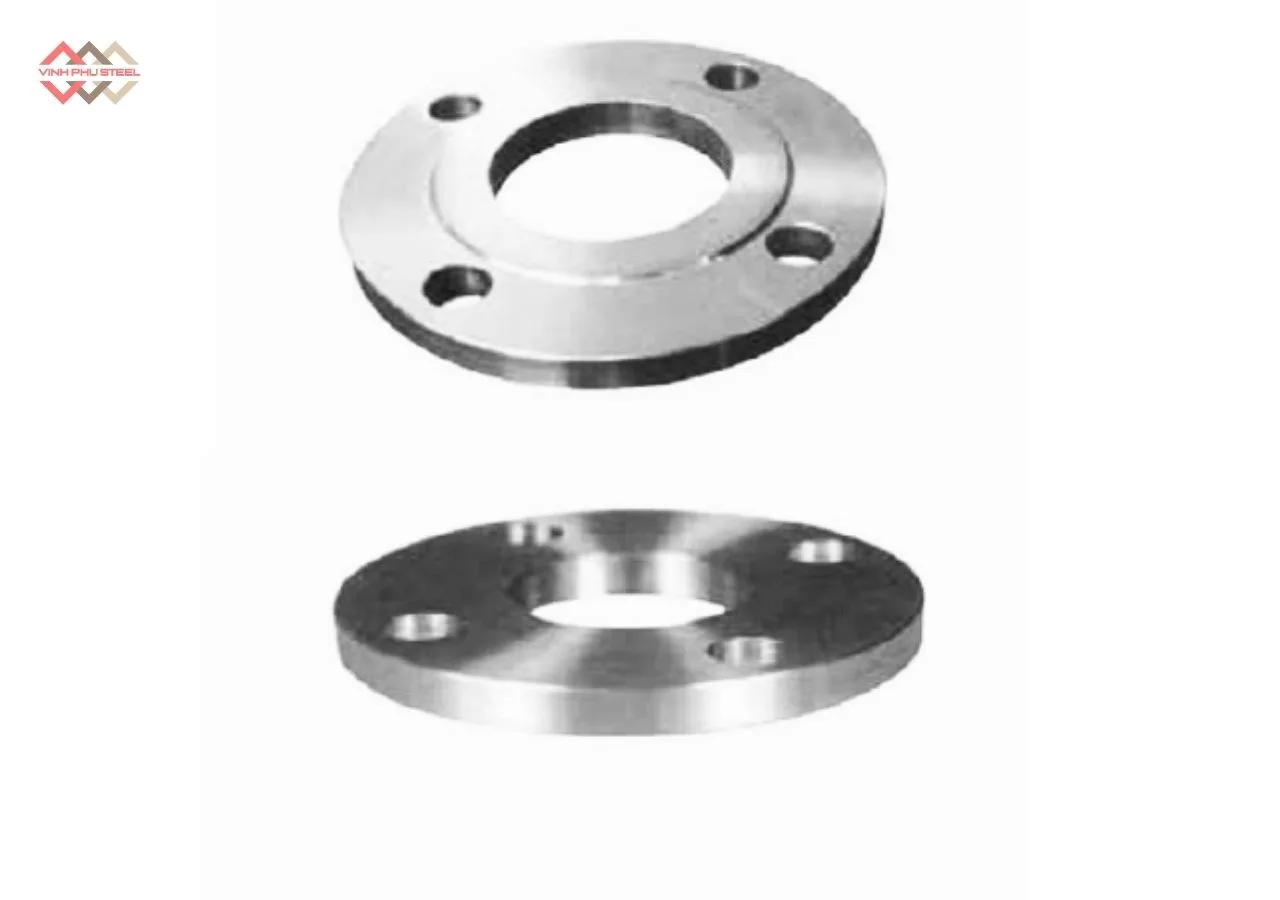

Mặt bích hàn trượt là loại mặt bích được thiết kế để lồng trực tiếp vào đầu ống, sau đó cố định bằng hai mối hàn gồm một mối hàn phía ngoài và một mối hàn phía trong. Cấu trúc này giúp mặt bích dễ căn tâm khi lắp đặt, tạo độ kín tốt và phù hợp với các hệ thống đường ống có áp lực trung bình.

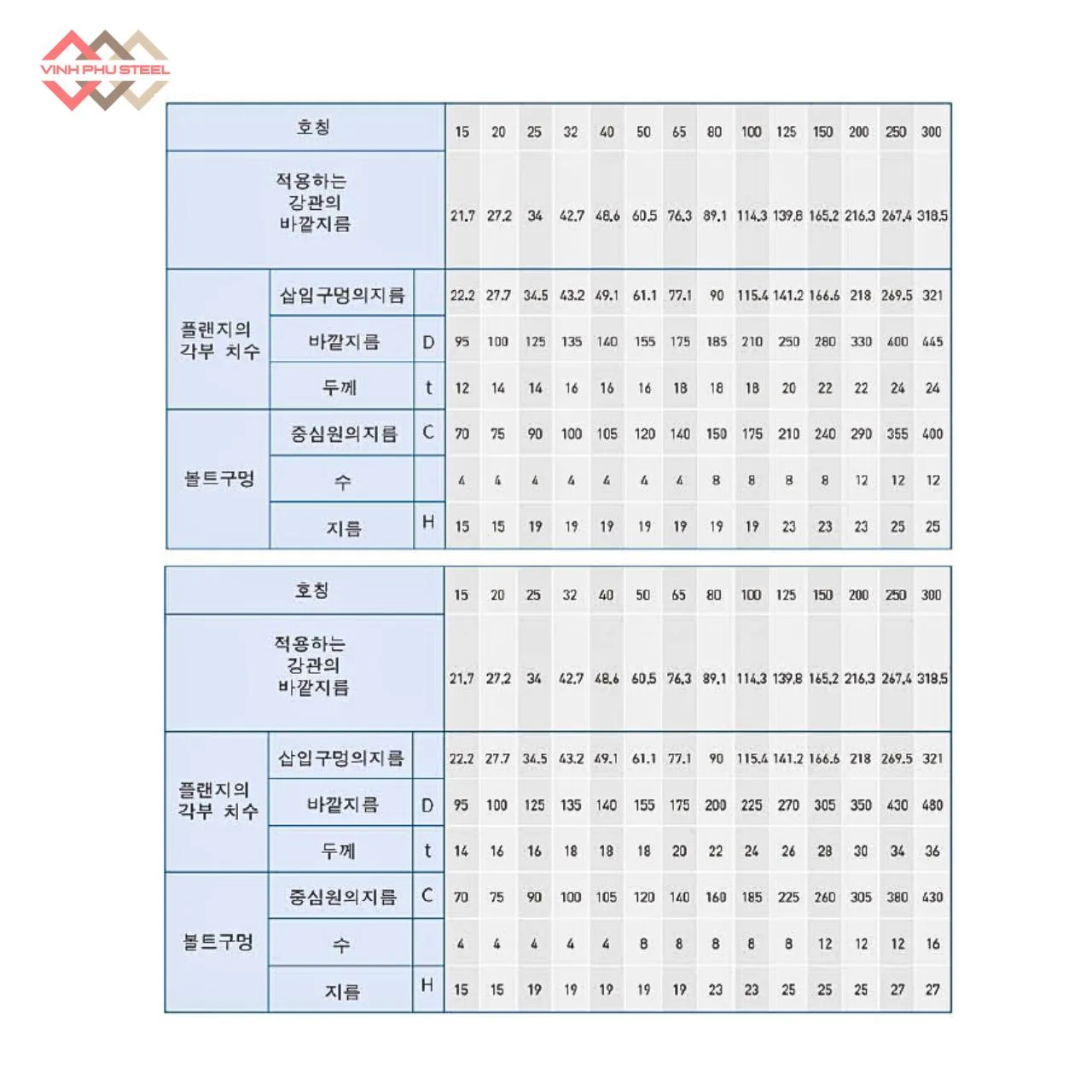

Thông Số Kỹ Thuật Chính  Mặt Bích Hàn Trượt Joeun Korea

Thông số kỹ thuật chính của Mặt bích hàn trượt Hàn Quốc:

• • Tên sản phẩm: Mặt bích hàn trượt nối ống

• Thương hiệu: Joeun Korea

• • Tiêu chuẩn: JIS, ANSI/ASME B16.5, DIN/EN
• Kích thước (DN): DN15 – DN600
• Áp lực: JIS 10K/20
• Vật liệu: Inox 304/316, thép mạ kẽm
• Kiểu mặt bích: Slip On – hàn trong và hàn ngoài
• Ứng dụng: Hệ thống nước, PCCC, HVAC, dầu khí, hóa chất áp lực vừa
• Nhà cung cấp: Thép Vinh Phú

Để biết thông tin chi tiết từ nhà sản xuất, có thể tải bộ Catalogue Joeun Korea tại đây. (Xem Trang: 31).

Cấu Tạo Mặt Bích Hàn Trượt Joeun Korea (Slip On Flange)

Trong hệ thống đường ống công nghiệp, cấu tạo của mặt bích hàn trượt đóng vai trò quan trọng trong việc tạo độ kín, độ bền và khả năng liên kết giữa các đoạn ống. Thiết kế của loại mặt bích này giúp quá trình lắp đặt trở nên dễ dàng và chính xác hơn, đặc biệt phù hợp với các hệ thống áp lực trung bình.

1. Thân mặt bích (Flange Body)

Thân bích được chế tạo dạng đĩa tròn, độ dày tùy theo tiêu chuẩn áp lực (PN/Class). Đây là bộ phận chịu toàn bộ lực siết bu-lông và áp lực làm việc của đường ống.

2. Lỗ tâm (Bore Hole)

Lỗ tâm của mặt bích hàn trượt được thiết kế lớn hơn đường kính ngoài của ống, cho phép ống lồng vào trong dễ dàng trước khi hàn. Đây là đặc điểm tạo nên tên gọi “Slip On”.

3. Vòng bu-lông (Bolt Circle Diameter – BCD)

Vùng bố trí lỗ bu-lông theo dạng vòng tròn đều, đảm bảo lực siết được phân bổ cân đối khi kết nối với mặt bích đối ứng.

4. Lỗ bu-lông (Bolt Holes)

Số lượng và kích thước lỗ bu-lông phụ thuộc vào tiêu chuẩn JIS, ANSI hoặc DIN. Các lỗ này dùng để siết chặt hai mặt bích với nhau thông qua bu-lông và ê-cu.

5. Bề mặt tiếp kín (Gasket Surface)

Có hai dạng phổ biến:

• Flat Face (FF): mặt phẳng
• Raised Face (RF): mặt nhô, tăng độ kín khi dùng với gioăng

Bề mặt này tiếp xúc trực tiếp với gioăng để tạo gioăng kín chống rò rỉ.

6. Vị trí hàn (Welding Area)

Bao gồm mối hàn trong và mối hàn ngoài, giúp cố định chắc chắn ống vào mặt bích và tăng độ kín cho hệ thống. Đây là điểm khác biệt quan trọng so với các loại mặt bích kết nối ren hoặc hàn cổ.

Ưu Điểm Của Mặt Bích Hàn Trượt Joeun Korea

Trong các hệ thống đường ống công nghiệp, việc lựa chọn mặt bích phù hợp ảnh hưởng trực tiếp đến hiệu suất, độ an toàn và chi phí thi công. Mặt bích hàn trượt (Slip On Flange) là giải pháp phổ biến nhờ thiết kế đơn giản, dễ lắp đặt và ứng dụng linh hoạt. Dưới đây là những ưu điểm nổi bật:

1. Dễ lắp đặt và căn chỉnh

Thiết kế lỗ tâm lớn hơn đường kính ống giúp kỹ thuật viên dễ dàng lồng ống vào và căn chỉnh tâm trước khi hàn, đảm bảo kết nối chính xác và giảm sai số.

2. Thi công nhanh, tiết kiệm thời gian

Quy trình lắp đặt đơn giản, không yêu cầu kỹ thuật hàn cao, giúp giảm thời gian thi công và nhân công, đặc biệt với các dự án quy mô lớn.

3. Chi phí hợp lý

Cấu tạo đơn giản và độ dày vừa phải giúp mặt bích hàn trượt có giá thành thấp hơn các loại mặt bích như Welding Neck hay Lap Joint, mang lại giải pháp kinh tế cho công trình.

4. Độ kín tốt

Hai mối hàn (trong và ngoài) cố định ống chắc chắn, tăng khả năng chống rò rỉ và đảm bảo an toàn cho hệ thống áp lực trung bình.

5. Ứng dụng linh hoạt

Thích hợp với nhiều loại hệ thống: nước, hơi, khí, PCCC, dầu – hóa chất nhẹ, HVAC… nhờ thiết kế tiện lợi và khả năng tương thích cao.

6. Bảo trì và thay thế dễ dàng

Khi cần sửa chữa hoặc thay thế, mặt bích Slip On cho phép tháo lắp nhanh chóng mà không làm gián đoạn toàn bộ hệ thống, tiết kiệm chi phí bảo trì.

7. Đa dạng tiêu chuẩn và vật liệu

Hỗ trợ nhiều tiêu chuẩn quốc tế như JIS – ANSI – DIN và vật liệu khác nhau (A105, SS400, Inox 304/316), phù hợp với nhiều môi trường làm việc.

Ứng Dụng Của Mặt Bích Hàn Trượt Joeun Korea (Slip On Flange)

Trong các hệ thống đường ống công nghiệp, việc lựa chọn mặt bích phù hợp quyết định trực tiếp đến độ bền, an toàn và hiệu quả vận hành. Mặt bích hàn trượt (Slip On Flange) nhờ thiết kế linh hoạt, dễ lắp đặt và chịu được áp lực vừa, đang được sử dụng rộng rãi trong nhiều lĩnh vực:

1. Hệ thống cấp thoát nước

• Sử dụng trong đường ống nước sạch, nước thải, hệ thống xử lý nước sinh hoạt và công nghiệp.
• Đảm bảo kín khít và dễ dàng bảo trì, thay thế.

2. Hệ thống PCCC (Phòng Cháy Chữa Cháy)

• Ứng dụng cho đường ống Sprinkler, chữa cháy bằng nước, foam hoặc khí.
• Thiết kế slip-on giúp lắp đặt nhanh, đáp ứng yêu cầu thi công gấp rút.

3. Hệ thống HVAC (Heating, Ventilation, Air Conditioning)

• Kết nối các đường ống dẫn khí, hơi nóng, hệ thống điều hòa không khí.
• Độ kín cao và dễ căn chỉnh giúp giảm thất thoát nhiệt, khí.

4. Hệ thống dầu – khí và hóa chất áp lực vừa

• Phù hợp với các đường ống dẫn dầu, khí, xăng, nhiên liệu, hóa chất nhẹ.
• Khả năng chịu áp lực trung bình, kết hợp với gioăng chất lượng cao, đảm bảo an toàn vận hành.

5. Công trình dân dụng và công nghiệp khác

• Dùng cho nhà máy, xí nghiệp, kho lạnh, hệ thống hơi công nghiệp, hơi nóng.
• Đa dạng vật liệu (Inox, thép carbon, thép mạ kẽm) giúp đáp ứng nhiều môi trường làm việc.

Hướng Dẫn Lắp Đặt Mặt Bích Hàn Trượt Joeun Korea

Việc lắp đặt mặt bích hàn trượt đúng kỹ thuật là yếu tố quan trọng giúp đảm bảo độ kín, an toàn và tuổi thọ hệ thống đường ống. Dưới đây là các bước cơ bản mà kỹ sư và kỹ thuật viên nên tuân thủ:

1. Chuẩn bị vật liệu và dụng cụ

• Kiểm tra mặt bích, ống, gioăng, bu-lông, ê-cu.
• Chuẩn bị dụng cụ hàn, cờ lê siết bu-lông, thước đo, máy căn chỉnh.

2. Kiểm tra kích thước và tiêu chuẩn

• Xác định DN, áp lực (PN/Class), vật liệu của mặt bích và ống.
• Đảm bảo tiêu chuẩn mặt bích phù hợp với hệ thống (JIS, ANSI, DIN…).

3. Lắp đặt ống vào mặt bích

• Trượt ống vào lỗ tâm mặt bích, căn chỉnh tâm sao cho trục ống thẳng và đúng vị trí.
• Đảm bảo khoảng hở vừa đủ để hàn trong và hàn ngoài.

4. Hàn cố định

• Thực hiện hàn trong trước, sau đó hàn ngoài để cố định ống với mặt bích.
• Kiểm soát chất lượng mối hàn, tránh rỗ, nứt hoặc lệch tâm.

5. Lắp gioăng và kết nối bu-lông

• Đặt gioăng đúng vị trí bề mặt tiếp xúc (Flat Face hoặc Raised Face).
• Lắp bu-lông và ê-cu, siết chéo theo quy trình mô-men tiêu chuẩn để phân bổ lực đều.

6. Kiểm tra hoàn thiện

• Kiểm tra độ thẳng trục, độ kín bằng thử áp lực (hydro test).
• Loại bỏ bụi bẩn, mạt hàn và đảm bảo không có vật cản trong ống.

Vấn Đề Thường Gặp Và Biện Pháp Khắc Phục

Trong quá trình thi công và vận hành, mặt bích hàn trượt có thể gặp một số vấn đề nếu không tuân thủ kỹ thuật lắp đặt, lựa chọn vật liệu hoặc bảo trì định kỳ. Dưới đây là những vấn đề phổ biến và cách khắc phục hiệu quả:

1. Rò rỉ tại mối hàn hoặc gioăng

• Nguyên nhân: Hàn không đạt tiêu chuẩn, gioăng lắp sai vị trí, lực siết bu-lông không đều.
• Biện pháp khắc phục:
  • Kiểm tra và hàn lại mối hàn theo tiêu chuẩn kỹ thuật.
  • Lắp gioăng đúng vị trí, chọn vật liệu gioăng phù hợp.
  • Siết bu-lông theo thứ tự chéo và đủ mô-men.

2. Lệch trục ống và mặt bích

• Nguyên nhân: Lắp ống không đúng tâm, trượt trong quá trình hàn.
• Biện pháp khắc phục:
  • Dùng dụng cụ căn chỉnh trước khi hàn.
  • Hàn tạm (tack weld) trước khi hàn cố định hoàn toàn.
  • Kiểm tra thẳng trục sau khi hoàn tất hàn.

3. Hư hỏng bu-lông hoặc ê-cu

• Nguyên nhân: Siết quá lực, vật liệu bu-lông kém chất lượng, môi trường ăn mòn.
• Biện pháp khắc phục:
  • Sử dụng bu-lông và ê-cu đạt tiêu chuẩn kỹ thuật.
  • Siết đúng mô-men theo quy định.
  • Bảo trì định kỳ, bôi trơn hoặc thay thế khi cần.

4. Mặt bích bị ăn mòn hoặc oxy hóa

• Nguyên nhân: Vật liệu không phù hợp với môi trường, thiếu lớp bảo vệ.
• Biện pháp khắc phục:
  • Chọn vật liệu chống ăn mòn (Inox 304/316, thép mạ kẽm).
  • Sơn hoặc phủ chống ăn mòn bề mặt khi cần.
  • Kiểm tra định kỳ và thay thế khi phát hiện dấu hiệu oxy hóa.

5. Gioăng bị biến dạng hoặc hỏng

• Nguyên nhân: Lắp không đều, áp lực vượt quá giới hạn, nhiệt độ cao.
• Biện pháp khắc phục:
  • Chọn gioăng đúng loại, chịu nhiệt và áp lực phù hợp.
  • Lắp đúng vị trí, kiểm tra lực siết bu-lông.
  • Thay gioăng định kỳ trong quá trình vận hành.

Phân Loại Mặt Bích Hàn Trượt Theo Tiêu Chuẩn JIS 10K 20K

Trong hệ thống đường ống công nghiệp, việc lựa chọn mặt bích hàn trượt theo đúng tiêu chuẩn áp lực là yếu tố quan trọng để đảm bảo độ an toàn, độ kín và tuổi thọ của hệ thống. Hai tiêu chuẩn phổ biến trong các dự án Việt Nam và Nhật Bản là JIS 10K và JIS 20K.

1. Mặt Bích JIS 10K

• Áp lực làm việc: 10 kgf/cm² (tương đương ~1 MPa)
• Độ dày mặt bích: Nhỏ hơn 20K, phù hợp với áp lực trung bình – thấp
• Lỗ bu-lông và đường kính: Theo tiêu chuẩn JIS B2220, số lượng và đường kính bu-lông ít hơn so với 20K
• Ứng dụng: Hệ thống nước, PCCC, HVAC, hơi hoặc hóa chất nhẹ
• Ưu điểm: Dễ lắp đặt, chi phí thấp, phù hợp các hệ thống áp lực vừa và thấp

2. Mặt Bích JIS 20K

• Áp lực làm việc: 20 kgf/cm² (tương đương ~2 MPa)
• Độ dày mặt bích: Dày hơn 10K để chịu được áp lực cao
• Lỗ bu-lông và đường kính: Nhiều bu-lông hơn, đường kính lớn hơn để tăng khả năng chịu áp lực
• Ứng dụng: Đường ống dẫn hơi, khí, dầu – hóa chất áp lực vừa, nơi yêu cầu an toàn cao hơn
• Ưu điểm: Khả năng chịu áp lực cao, phù hợp với hệ thống công nghiệp nặng

So Sánh Nhanh JIS 10K và 20K

Mặt Bích Hàn Trượt Joeun Korea Chính Hãng, Giá Tốt

Tại Thép Vinh Phú, chúng tôi tự hào là đơn vị cung cấp uy tín các loại mặt bích hàn trượt Slip On Flange của Joeun Korea, đảm bảo chất lượng đạt chuẩn quốc tế, xuất xứ rõ ràng và giá cạnh tranh nhất thị trường.

Sản phẩm của chúng tôi thích hợp cho hệ thống nước, PCCC, HVAC, hơi, dầu khí và hóa chất áp lực trung bình, với đa dạng kích thước từ DN95 – DN480 và áp lực tiêu chuẩn JIS 10K, JIS 20K, ANSI Class 150/300.

Với chất lượng chính hãng Joeun Korea, giá thành hợp lý, cùng dịch vụ tư vấn – giao hàng nhanh chóng, Thép Vinh Phú là lựa chọn tin cậy cho các dự án công nghiệp, xây dựng và dân dụng.
