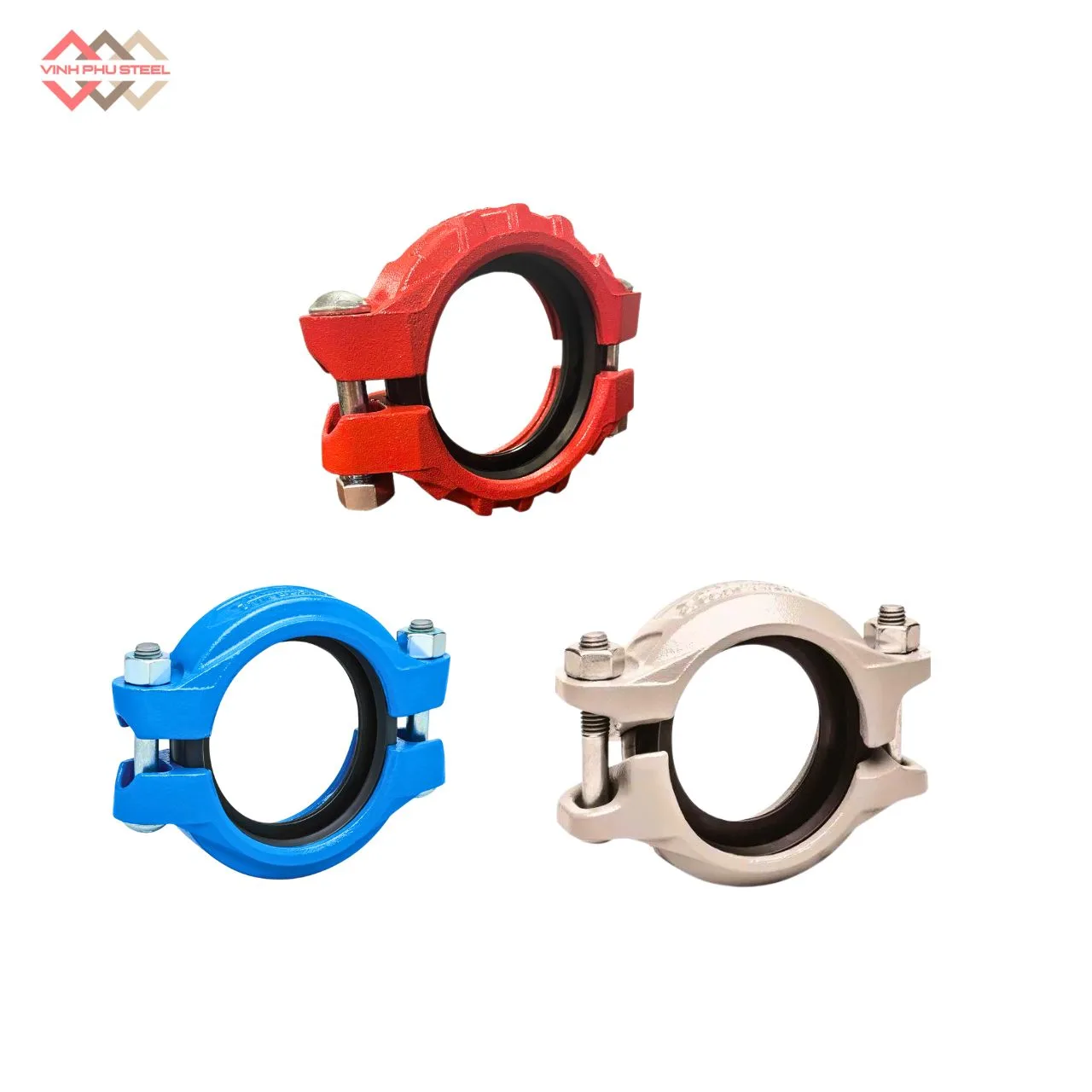

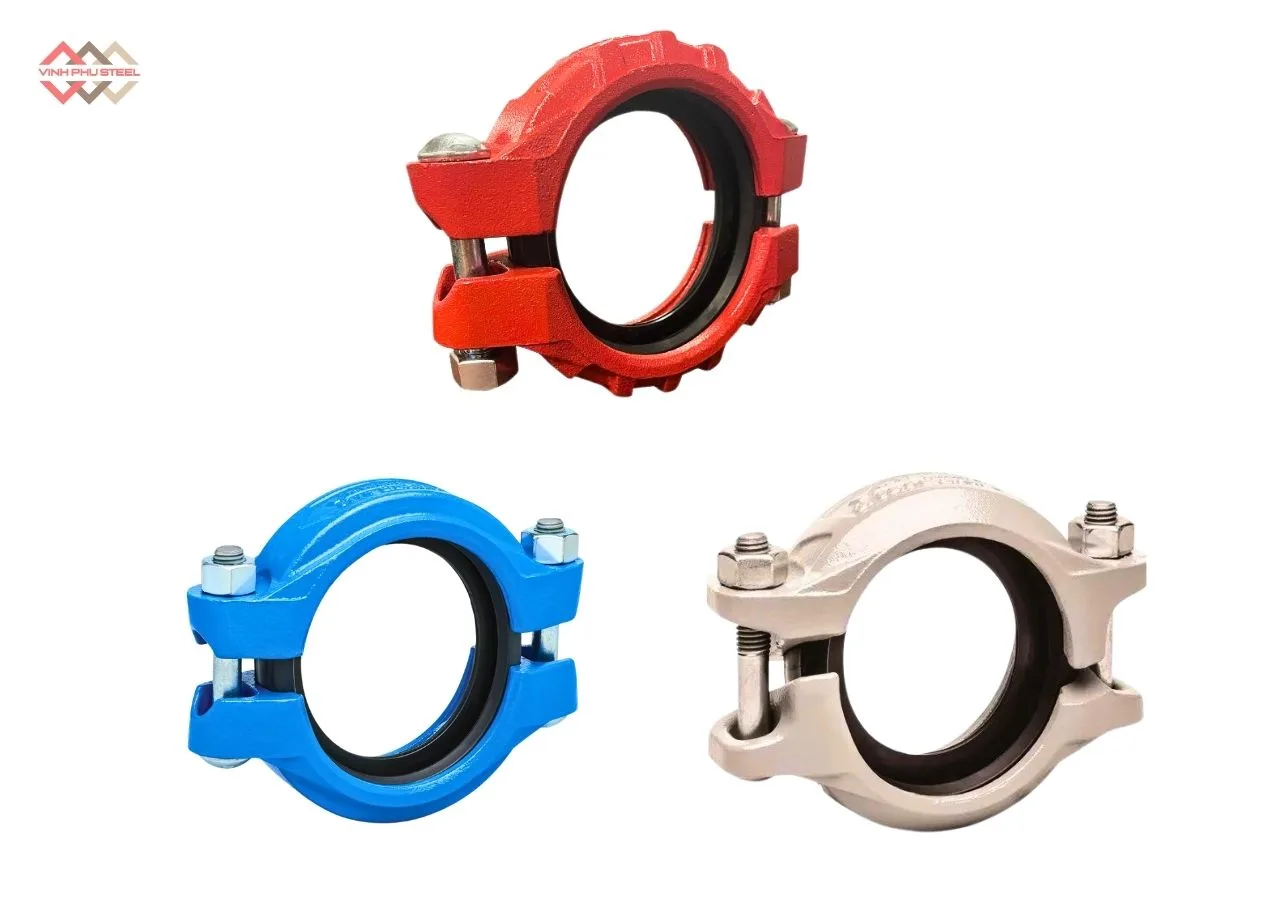

Khớp Nối Rãnh Mềm MECH – Cùm Nối Rãnh MECH

Mô tả

Trong các hệ thống đường ống công nghiệp hiện đại, yếu tố kết nối ống an toàn, linh hoạt và bền bỉ luôn đóng vai trò then chốt. Nếu mối hàn hay ren truyền thống thường tiềm ẩn nguy cơ rò rỉ, khó bảo trì thì khớp nối rãnh mềm (cùm nối rãnh) nổi lên như một giải pháp tối ưu, vừa đảm bảo kín khít, chịu áp lực cao, vừa mang lại tính linh hoạt và dễ dàng tháo lắp.

Đặc biệt, với thương hiệu Mech – một trong những nhà sản xuất phụ kiện rãnh uy tín – dòng sản phẩm khớp nối rãnh mềm Mech không chỉ đạt chuẩn quốc tế mà còn được ứng dụng rộng rãi trong nhiều công trình lớn. Chính vì vậy, việc tìm hiểu chi tiết về khớp nối rãnh mềm Mech (cùm nối rãnh Mech), từ cấu tạo, ưu điểm cho đến ứng dụng thực tế, là điều vô cùng cần thiết để các nhà thầu, kỹ sư và doanh nghiệp có cái nhìn đầy đủ, đưa ra lựa chọn đúng đắn cho hệ thống đường ống của mình.

Khớp Nối Rãnh Mềm MECH Là Gì?

Khớp nối rãnh mềm (cùm nối rãnh) là một loại phụ kiện nối ống sử dụng công nghệ rãnh (groove) được gia công trên đầu ống thép. Khi lắp đặt, hai đầu ống có rãnh được ghép với nhau bằng cùm (housing) bằng gang dẻo/ thép, kết hợp gioăng cao su (gasket) và bu lông siết chặt, tạo thành mối nối kín khít, chắc chắn nhưng vẫn cho phép ống có độ linh hoạt nhất định.

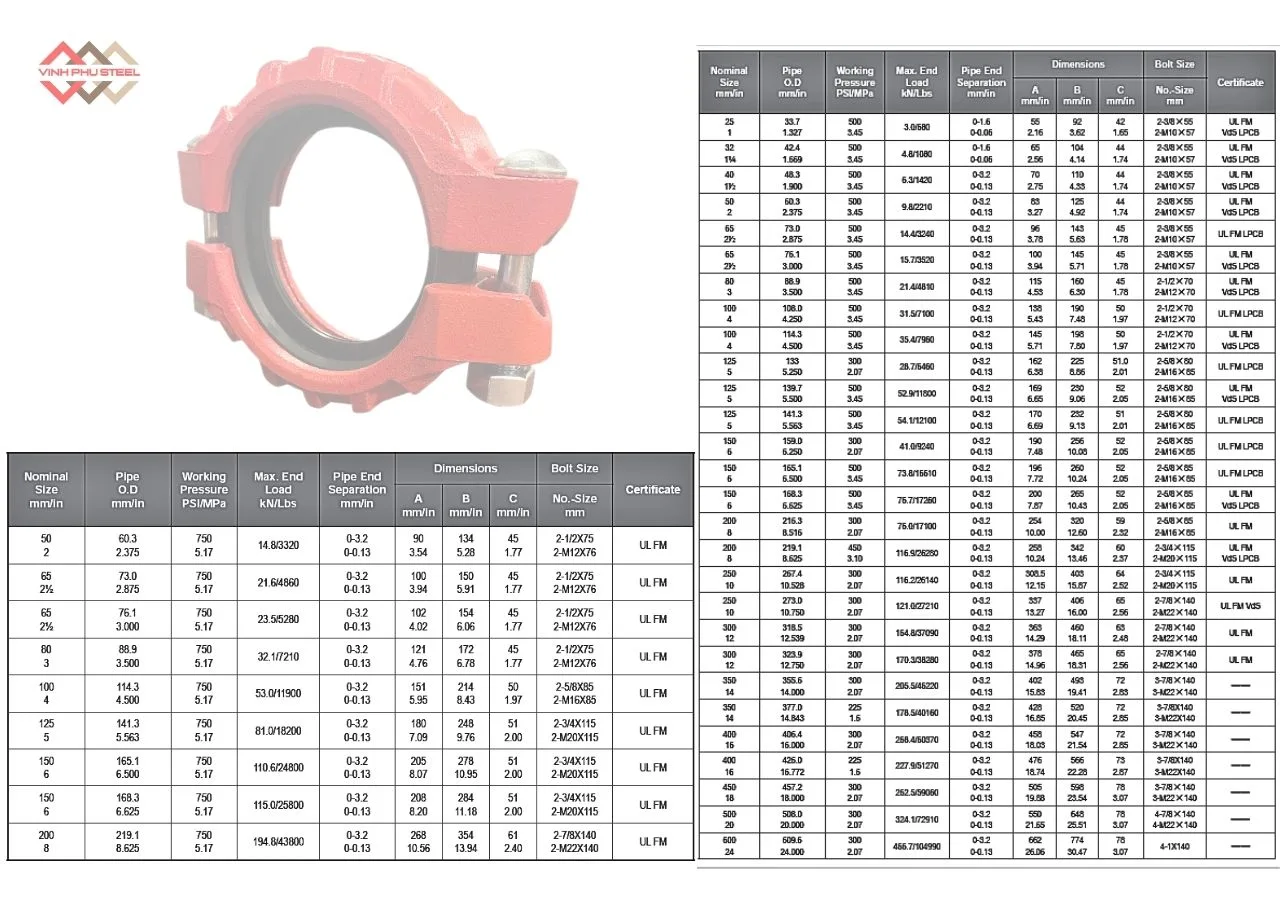

Thông số kỹ thuật sản phẩm khớp nối mềm Mech

Thông số chính của cùm nối rãnh mềm Mech:

• Tên sản phẩm: Khớp nối rãnh mềm
• Dải kích thước: Từ DN25 đến DN600
• Phù hợp với: Ống thép đen tiêu chuẩn, ống PCCC, ống cơ điện
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
• Bulong siết: Thép carbon mạ kẽm, inox (yêu cầu)
• Áp suất làm việc: 300 – 750 PSI.
• Tiêu chuẩn: Sản xuất theo tiêu chuẩn cơ điện và PCCC.
• Nhà phân phối: Thép Vinh Phú.

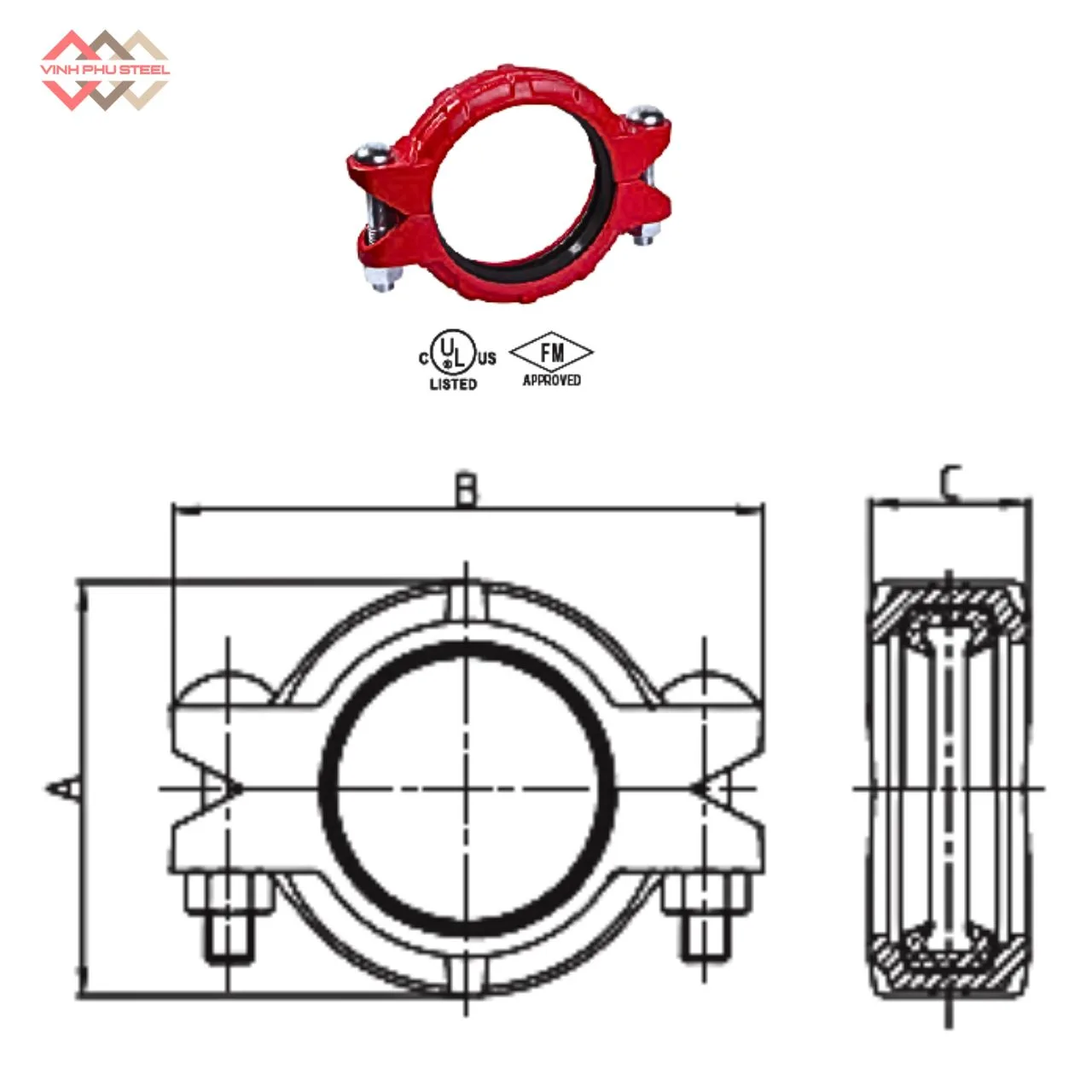

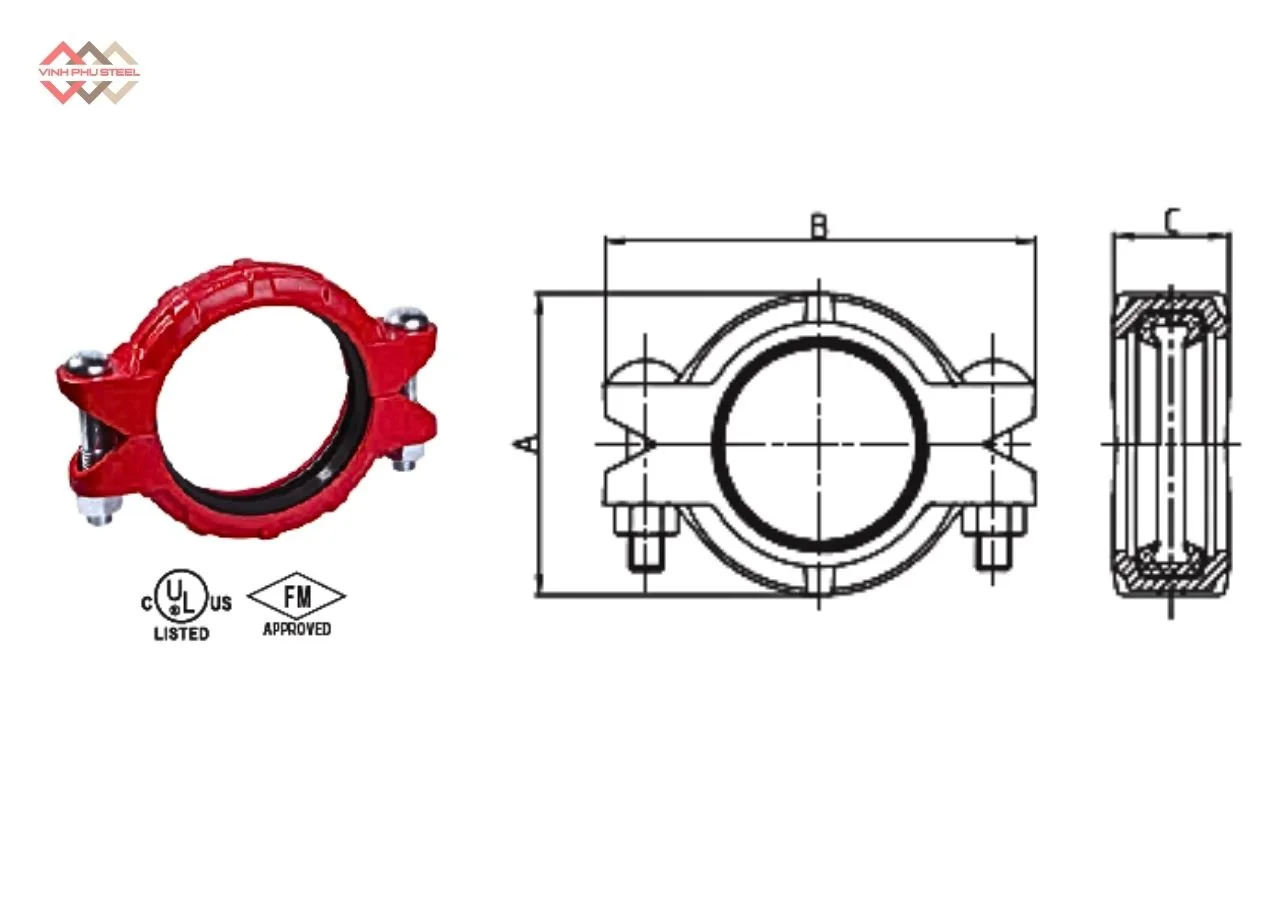

Cấu tạo Khớp Nối Rãnh Mềm MECH

Một bộ khớp nối rãnh mềm thường gồm 3 thành phần chính:

1. Vỏ khớp (Housing)

• Chất liệu: Gang dẻo hoặc thép carbon.
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Chức năng: Kẹp chặt lấy rãnh của 2 đầu ống, giữ ổn định và truyền tải lực.
• Đặc điểm ở loại mềm: Thiết kế đặc biệt cho phép ống có độ dịch chuyển và xoay nhẹ, không cố định cứng như loại rigid.

2. Gioăng rãnh (Gasket / Sealing Rubber)

• Chất liệu: EPDM, NBR, hoặc Silicone.
• Chức năng: Tạo độ kín khít, chống rò rỉ, đồng thời cho phép ống co giãn, bù lệch trục, giảm rung.
• Hình dạng: Vòng tròn khép kín, thiết kế phù hợp để ôm sát bề mặt ống.

3. Bu lông & Đai ốc (Bolts & Nuts)

• Chất liệu: Thép carbon mạ kẽm, thép hợp kim hoặc inox.
• Chức năng: Siết chặt hai nửa vỏ khớp, đảm bảo liên kết chắc chắn.
• Đặc điểm: Với loại heavy-duty, bu lông thường có cấp bền cao (Grade 8.8 trở lên).

Phân Loại Khớp Nối Rãnh Mềm MECH

Cùm nối rãnh mềm (Flexible Grooved Coupling) được sản xuất theo nhiều dòng sản phẩm khác nhau, tùy thuộc vào áp suất làm việc và điều kiện ứng dụng. Thông dụng nhất là 2 loại sau:

1. Khớp nối rãnh mềm tiêu chuẩn

• Áp suất làm việc: 300 – 500 PSI (≈ 2.07 – 3.45 MPa).
• Cấu tạo: Housing bằng gang dẻo FCD450, gioăng EPDM/NBR, bu lông thép mạ kẽm.
• Đặc điểm:
  • Đáp ứng hầu hết các hệ thống PCCC, HVAC, nước lạnh và cấp thoát nước.
  • Cho phép co giãn trục, bù lệch nhỏ và hấp thụ rung động.
  • Dễ dàng lắp đặt, tháo lắp bảo trì.
• Ứng dụng: Hệ thống PCCC tòa nhà, nhà xưởng, trung tâm thương mại, hệ thống cơ điện lạnh (MEP).

2. Khớp nối rãnh mềm chịu áp cao (Heavy-Duty Flexible Coupling)

• Áp suất làm việc: Lên đến 750 PSI (≈ 5.17 MPa).
• Cấu tạo: Housing chắc chắn hơn, bu lông cấp bền cao, gioăng thiết kế đặc biệt chống biến dạng.
• Đặc điểm:
  • Chịu được áp lực và tải trọng lớn.
  • Phù hợp với hệ thống ống đường kính lớn, môi trường khắc nghiệt.
  • Vẫn giữ khả năng linh hoạt: bù giãn nở nhiệt, giảm rung động.
• Ứng dụng: Đường ống công nghiệp nặng, dầu khí, hóa chất, hệ thống PCCC cao tầng, nhà máy điện, đóng tàu.

Chức năng của Cùm Nối Rãnh Mềm MECH (Flexible Grooved Coupling)

Dưới là những chức năng, nhiệm vụ chính của cùm/khớp nối rãnh mềm:

1. Liên kết ống an toàn và chắc chắn

• Tạo mối nối kín khít giữa các đoạn ống mà không cần hàn hoặc ren.
• Đảm bảo chịu được áp lực cao, không rò rỉ trong quá trình vận hành.

2. Cho phép ống co giãn và dịch chuyển

• Hấp thụ rung động từ máy bơm, quạt, thiết bị công nghiệp.
• Bù đắp sai lệch trục, góc nhỏ khi lắp đặt.
• Hỗ trợ giãn nở hoặc co lại do thay đổi nhiệt độ của hệ thống ống.

3. Dễ dàng lắp đặt và bảo trì

• Tháo lắp nhanh chóng, không yêu cầu máy hàn hay ren phức tạp.
• Thuận tiện trong công tác bảo dưỡng, thay thế, mở rộng đường ống.

4. Tăng độ bền và tuổi thọ hệ thống

• Giảm ứng suất cơ học lên đường ống, tránh nứt gãy.
• Tăng độ ổn định khi hệ thống hoạt động liên tục ở môi trường áp lực cao.

Hướng dẫn sử dụng & đấu nối Khớp Nối Rãnh Mềm MECH

Để khớp nối rãnh mềm phát huy tối đa hiệu quả, việc lắp đặt và sử dụng đúng kỹ thuật là điều rất quan trọng.

Tương tự cho những loại cùm nối rãnh khác, cùm nối rãnh MECH được đấu nối dễ dàng qua những bước chinh sau đây:

1. Chuẩn bị trước khi lắp đặt

• Kiểm tra đường ống đã được cán rãnh đúng tiêu chuẩn.
• Làm sạch bề mặt rãnh, loại bỏ bụi bẩn, dầu mỡ hoặc vật cản.
• Đảm bảo chọn đúng loại khớp nối rãnh mềm (tiêu chuẩn hoặc chịu áp cao) phù hợp với hệ thống.
• Kiểm tra gioăng cao su, không để rách hoặc biến dạng.

2. Các bước đấu nối khớp nối rãnh mềm

1. Lắp gioăng: Đặt gioăng cao su vào một đầu ống sao cho ôm khít và đúng vị trí.
2. Đưa 2 đầu ống lại gần nhau: Canh chỉnh thẳng trục, khoảng hở theo khuyến cáo của nhà sản xuất.
3. Đặt housing (cùm nối): Lắp 2 mảnh cùm housing bao quanh gioăng, đảm bảo khớp đúng vào rãnh ống.
4. Siết bulong: Dùng cờ lê hoặc súng siết lực siết chặt ốc đều tay, đảm bảo lực siết đạt chuẩn.
5. Kiểm tra cuối cùng: Đảm bảo mối nối kín khít, không bị lệch, thử áp lực trước khi đưa vào vận hành.

3. Lưu ý khi sử dụng

• Không lắp đặt khớp nối rãnh mềm cho ống chưa cán rãnh đúng chuẩn.
• Không siết ốc quá lực vì có thể làm hỏng housing hoặc gioăng.
• Định kỳ kiểm tra mối nối, đặc biệt trong hệ thống áp lực cao hoặc rung động mạnh.
• Thay gioăng khi có dấu hiệu lão hóa, nứt gãy.

Vấn đề thường gặp và cách khắc phục của Khớp rãnh MECH

Trong thực tế thi công, khớp nối rãnh mềm có thể gặp phải một số sự cố ảnh hưởng đến độ kín khít và tuổi thọ của hệ thống. Việc nắm rõ nguyên nhân cũng như giải pháp xử lý sẽ giúp hệ thống vận hành ổn định, an toàn và bền bỉ hơn.

1. Rò rỉ nước hoặc khí tại mối nối

Đây là vấn đề phổ biến nhất, thường do ống chưa được cán rãnh đúng tiêu chuẩn, gioăng cao su bị lắp sai vị trí, hư hỏng hoặc bulong siết chưa đều lực. Để khắc phục, cần kiểm tra lại rãnh ống, thay gioăng mới nếu cần, đồng thời siết lại bulong theo đúng moment lực khuyến cáo.

2. Khớp nối bị lệch trục

Nguyên nhân thường do ống đặt không thẳng hoặc khoảng hở giữa hai đầu ống không đúng chuẩn. Cách khắc phục là điều chỉnh lại vị trí ống và tuân thủ khoảng cách lắp đặt theo hướng dẫn của nhà sản xuất.

3. Gioăng nhanh bị lão hóa

Việc lựa chọn sai loại gioăng (EPDM, NBR…) so với môi trường làm việc hoặc để gioăng tiếp xúc với hóa chất, nhiệt độ vượt ngưỡng sẽ khiến tuổi thọ giảm nhanh. Cần chọn đúng vật liệu gioăng phù hợp môi trường và thay thế định kỳ khi có dấu hiệu nứt, biến dạng.

4. Ốc siết lỏng sau một thời gian vận hành

Hiện tượng này xuất hiện khi lực siết ban đầu chưa đạt chuẩn hoặc hệ thống có rung động mạnh. Giải pháp là sử dụng cờ lê lực để siết đúng moment, đồng thời kiểm tra và siết bổ sung định kỳ để đảm bảo an toàn.

5. Housing bị ăn mòn

Trong môi trường ẩm ướt hoặc có hóa chất, lớp phủ epoxy trên housing có thể bị trầy xước và dẫn đến ăn mòn. Để hạn chế, cần chọn sản phẩm có lớp phủ chống ăn mòn chất lượng cao, đồng thời sơn phủ bổ sung tại những vị trí dễ bị tác động.

Ưu điểm nổi bật của Khớp Nối Rãnh Mềm MECH

Cùm nối rãnh mềm MECH được tin dùng phổ biến trong những công trình hiện nay, bởi những ưu điểm nổi bật sau:

1. Kết nối chắc chắn – an toàn tuyệt đối

Thiết kế tiêu chuẩn quốc tế giúp tạo mối nối kín khít, chịu áp lực cao, ngăn ngừa rò rỉ và đảm bảo an toàn trong mọi điều kiện vận hành.

2. Linh hoạt, hấp thụ rung động

Khả năng co giãn, bù lệch trục và giảm rung động hiệu quả giúp bảo vệ hệ thống ống trước tác động của giãn nở nhiệt hay rung động cơ học.

3. Lắp đặt và bảo trì nhanh chóng

Không cần hàn hay ren phức tạp, chỉ với vài thao tác đơn giản là có thể thi công, tháo lắp, bảo dưỡng, tiết kiệm tối đa thời gian và chi phí.

4. Độ bền và tuổi thọ cao

Vật liệu housing bằng gang dẻo/ thép carbon phủ epoxy kết hợp với gioăng cao su EPDM/NBR chất lượng cao, mang lại khả năng chống ăn mòn, chịu nhiệt và vận hành ổn định lâu dài.

5. Hiệu quả kinh tế vượt trội

Giảm thiểu sự cố, hạn chế chi phí sửa chữa và kéo dài tuổi thọ hệ thống – đây là giải pháp tối ưu cho doanh nghiệp.

6. Ứng dụng rộng rãi

Được tin dùng trong nhiều hệ thống: PCCC, HVAC, cấp thoát nước, dầu khí, hóa chất, nhà máy điện và nhiều lĩnh vực công nghiệp khác.

Ứng dụng của Khớp Nối Rãnh Mềm Mech

Khớp nối rãnh mềm (hay còn gọi là cùm nối rãnh mềm, coupling rãnh mềm) là phụ kiện quan trọng trong các hệ thống đường ống hiện đại. Với khả năng kết nối chắc chắn – linh hoạt – an toàn, sản phẩm này ngày càng được ứng dụng rộng rãi trong nhiều ngành công nghiệp và công trình dân dụng.

1. Hệ thống phòng cháy chữa cháy (PCCC)

Trong lĩnh vực PCCC, khớp nối rãnh mềm Mech giúp đảm bảo đường ống chịu được áp lực cao, kín khít và dễ bảo trì. Đây là phụ kiện nối ống PCCC đạt chuẩn quốc tế, được ứng dụng tại các tòa nhà cao tầng, trung tâm thương mại và nhà xưởng lớn.

2. Hệ thống HVAC (Điều hòa – thông gió – cấp lạnh)

 Nhờ tính linh hoạt, cùm nối rãnh mềm cho phép bù giãn nở nhiệt và hấp thụ rung động hiệu quả trong các hệ thống HVAC. Điều này giúp bảo vệ đường ống, giảm hư hỏng thiết bị, đồng thời tiết kiệm chi phí bảo trì.

3. Hệ thống cấp thoát nước

Trong mạng lưới cấp thoát nước, khớp nối ống rãnh được ưa chuộng vì độ bền cao, khả năng chống ăn mòn và hạn chế rò rỉ. Đây là giải pháp kết nối hiệu quả, thay thế cho hàn hoặc nối ren truyền thống.

4. Ngành dầu khí và hóa chất

Với môi trường có yêu cầu khắt khe, khớp nối rãnh Mech cùng gioăng EPDM/NBR chuyên dụng đáp ứng tốt khả năng chịu áp lực và kháng hóa chất. Đây là lựa chọn đáng tin cậy trong các hệ thống ống dẫn dầu, khí và dung môi hóa học.

5. Nhà máy điện và công nghiệp nặng

Trong hệ thống làm mát và các đường ống áp lực cao, cùm nối rãnh mềm chịu áp lực cao giúp giảm rung động, duy trì sự ổn định, đồng thời nâng cao tuổi thọ toàn bộ hệ thống đường ống công nghiệp.

Nhà Cung Cấp Khớp Nối Rãnh MECH Chính Hãng, Giá Rẻ

Nếu bạn đang tìm kiếm khớp nối rãnh mềm MECH, cùm nối rãnh mềm MECH chính hãng với giá cạnh tranh, Thép Vinh Phú chính là địa chỉ tin cậy hàng đầu. Chúng tôi cam kết mang đến cho khách hàng:

• Sản phẩm chính hãng 100%, đầy đủ chứng chỉ CO, CQ từ nhà sản xuất.
• Giá rẻ, chiết khấu tốt, hỗ trợ báo giá nhanh chóng, minh bạch.
• Đa dạng các dòng sản phẩm: khớp nối rãnh mềm tiêu chuẩn, khớp nối rãnh mềm chịu áp lực cao, phụ kiện nối ống PCCC MECH.
• Tư vấn kỹ thuật chuyên sâu, hướng dẫn lựa chọn đúng chủng loại phù hợp với hệ thống.
• Hỗ trợ vận chuyển toàn quốc, giao hàng nhanh chóng và đúng tiến độ công trình.

Với nhiều năm kinh nghiệm trong lĩnh vực cung cấp phụ kiện nối ống rãnh, Thép Vinh Phú luôn đồng hành cùng các nhà thầu, kỹ sư và doanh nghiệp trong việc triển khai hệ thống PCCC, HVAC, cấp thoát nước và công nghiệp nặng.

Để nhận Báo giá Khớp nối rãnh Mềm MECH chính xác cho từng kích cỡ và số lượng, bạn vui lòng liên hệ

Hotline: 0933 710 789

Ngoài ra, có thể tải Catalogue MECH để biết thêm thông tin sản phẩm và các phụ kiện nối rãnh từ MECH.
