Đai Ôm Chữ Thập Nối Ren Loại Nhẹ MECH – Light Duty

Mô tả

Trong các hệ thống đường ống công nghiệp, việc chia nhánh hoặc mở rộng mạng lưới thường đòi hỏi những phụ kiện nối có độ chính xác cao, kín khít và chịu áp tốt. Một trong những giải pháp được ưa chuộng hiện nay chính là Đai Ôm Chữ Thập Nối Ren Loại Nhẹ – phụ kiện cơ khí giúp tạo nhánh phụ nhanh chóng mà không cần cắt, hàn hay gia công phức tạp.

Sản phẩm này không chỉ mang lại hiệu quả thi công vượt trội, mà còn giúp giảm trọng lượng hệ thống, tiết kiệm chi phí lắp đặt và đảm bảo an toàn vận hành lâu dài. Với thiết kế tối ưu cho các hệ thống ống dẫn nước, PCCC, HVAC và công nghiệp, đai ôm chữ thập MECH đang trở thành giải pháp kết nối thông minh và bền vững trong ngành cơ điện hiện đại.

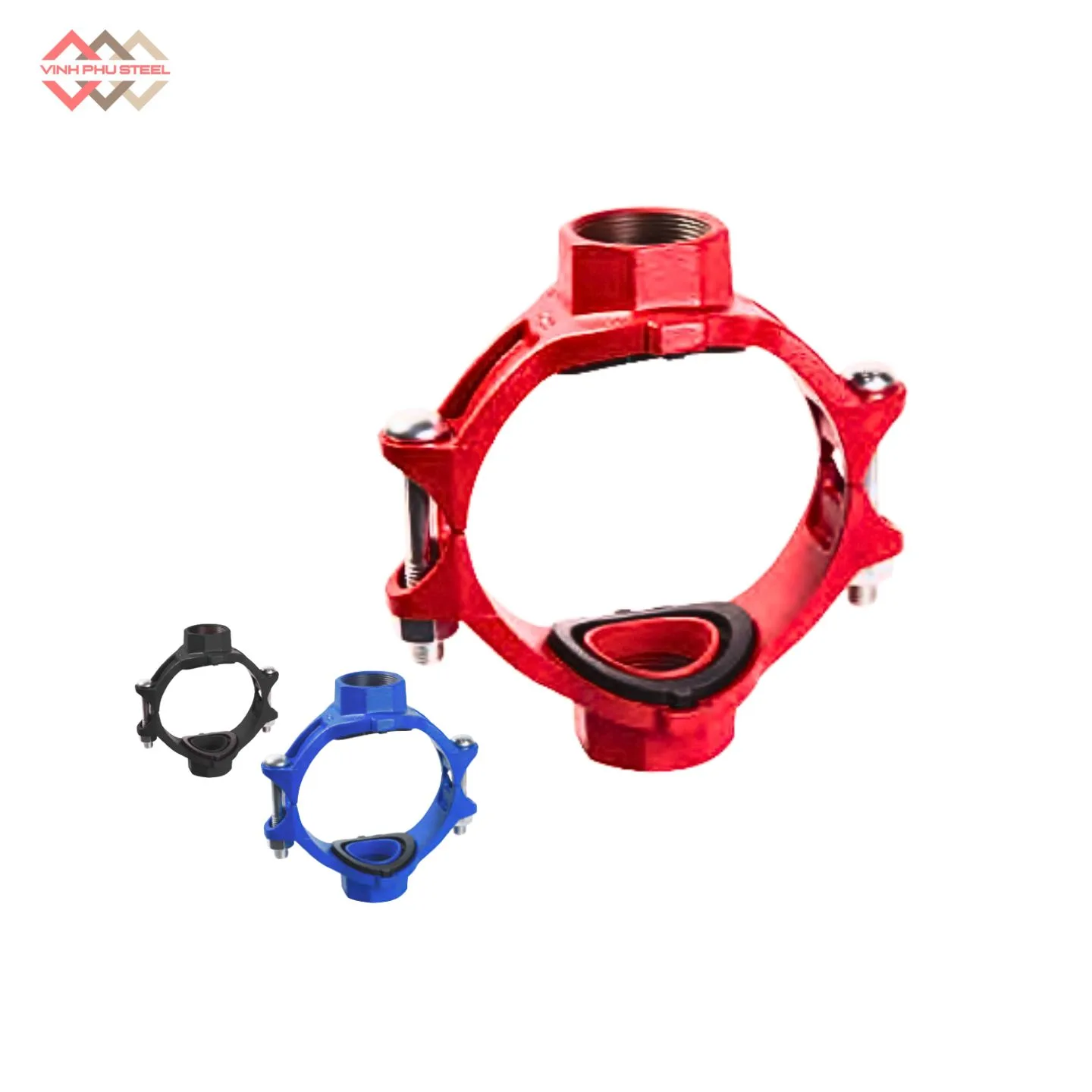

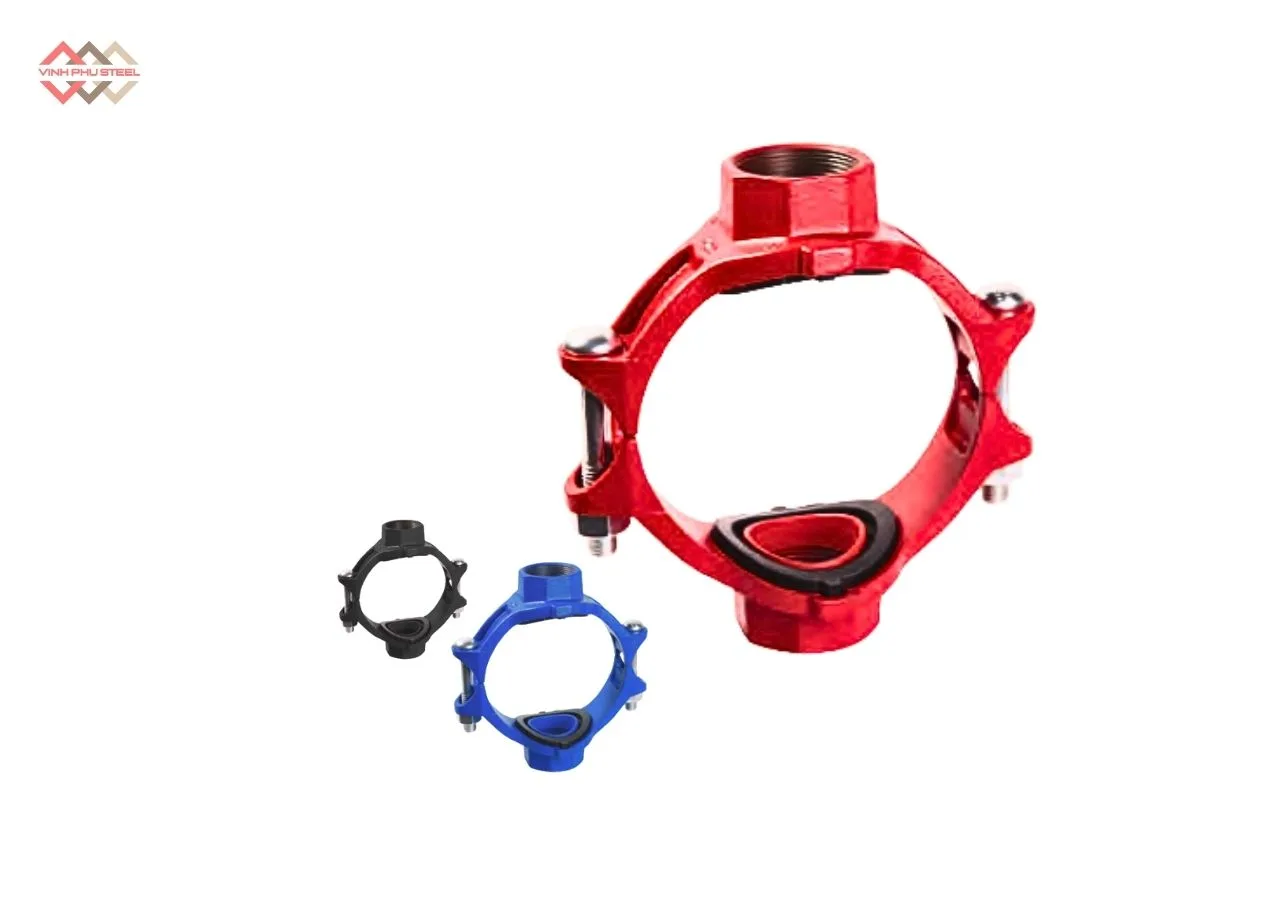

Đai Ôm Chữ Thập Nối Ren Loại Nhẹ MECH – Light Duty

Đai Ôm Chữ Thập Nối Ren Loại Nhẹ là một loại phụ kiện cơ khí dùng trong hệ thống ống có chức năng tạo hai nhánh phụ nhỏ hơn từ đường ống chính mà không cần cắt, hàn hay thay đổi kết cấu ống.

Sản phẩm được thiết kế dạng đai ôm bốn hướng, 2 nhành nối có ren bên trong để kết nối trực tiếp với các phụ kiện ren khác (như co, tê, van, hoặc đầu nối). Đai được cố định chắc chắn lên thân ống nhờ cấu tạo nắp kẹp và gioăng cao su kín khít, giúp đảm bảo khả năng chịu áp lực, chống rò rỉ và chống ăn mòn hiệu quả.

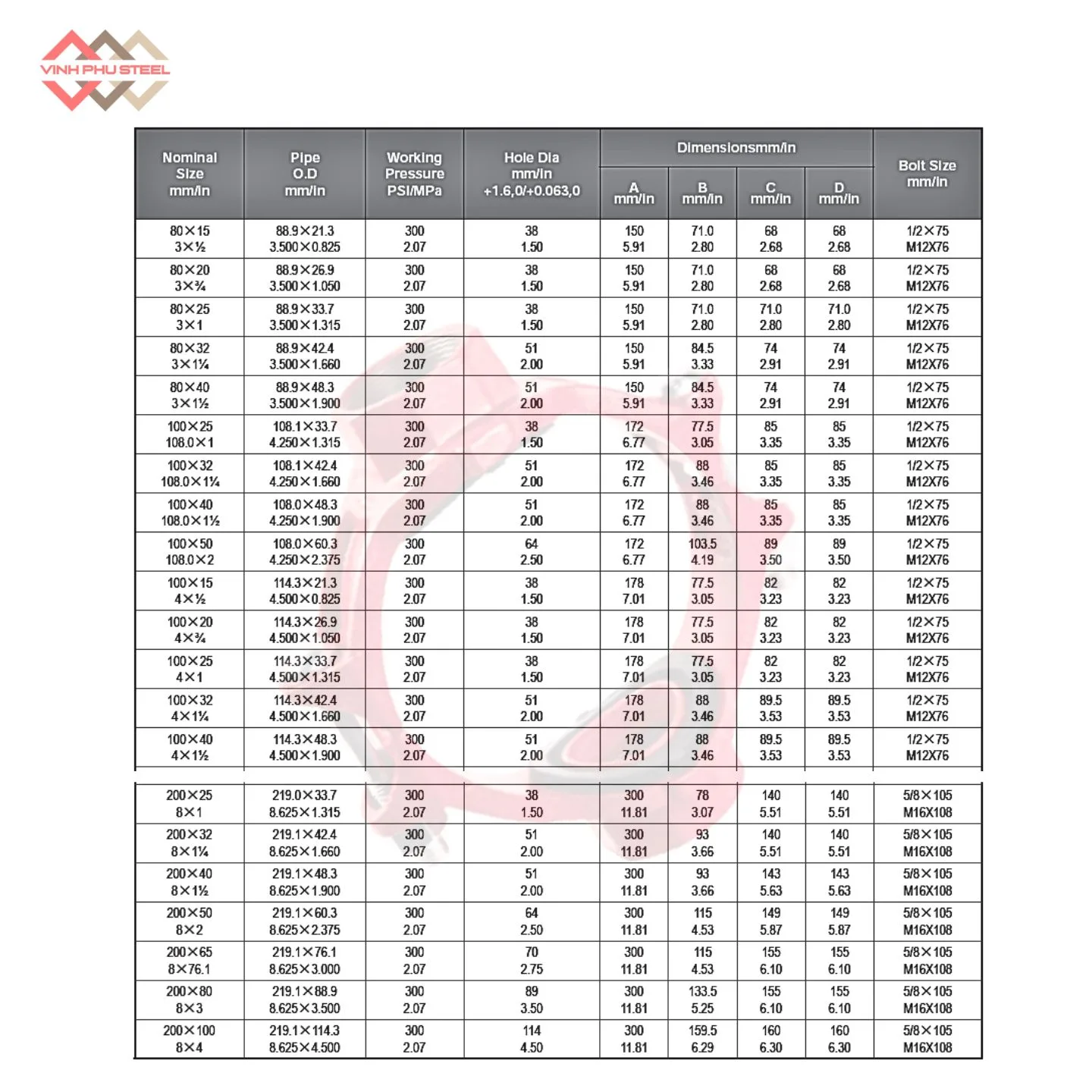

Thông Số Kỹ Thuật Của Đai Ôm Chữ Thập Nối Ren Loại Nhẹ MECH

Thông số chính của Đai Chữ Thập Loại Nhẹ MECH:

• Tên sản phẩm: Đai chữ thập nối ren.
• Kích thước chính – nhánh rẽ: Từ DN80x15 đến DN200x100
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
• Kiểu kết nối nhánh: Ren
• Bulong: Thép mạ kẽm, inox
• Gioăng cao su (Gasket): EPDM / NBR, chịu nhiệt và áp lực
• Áp suất làm việc (Working pressure): 300 PSI (20.7 bar)
• Ứng dụng: Hệ thống PCCC (sprinkler), HVAC, cấp thoát nước, hệ thống ống công nghiệp.
• Phân phối: Thép Vinh Phú

Để tìm hiểu chi tiết thông tin chi tiết từ nhà sản xuất MECH, bạn tải Catalogue tại đây.

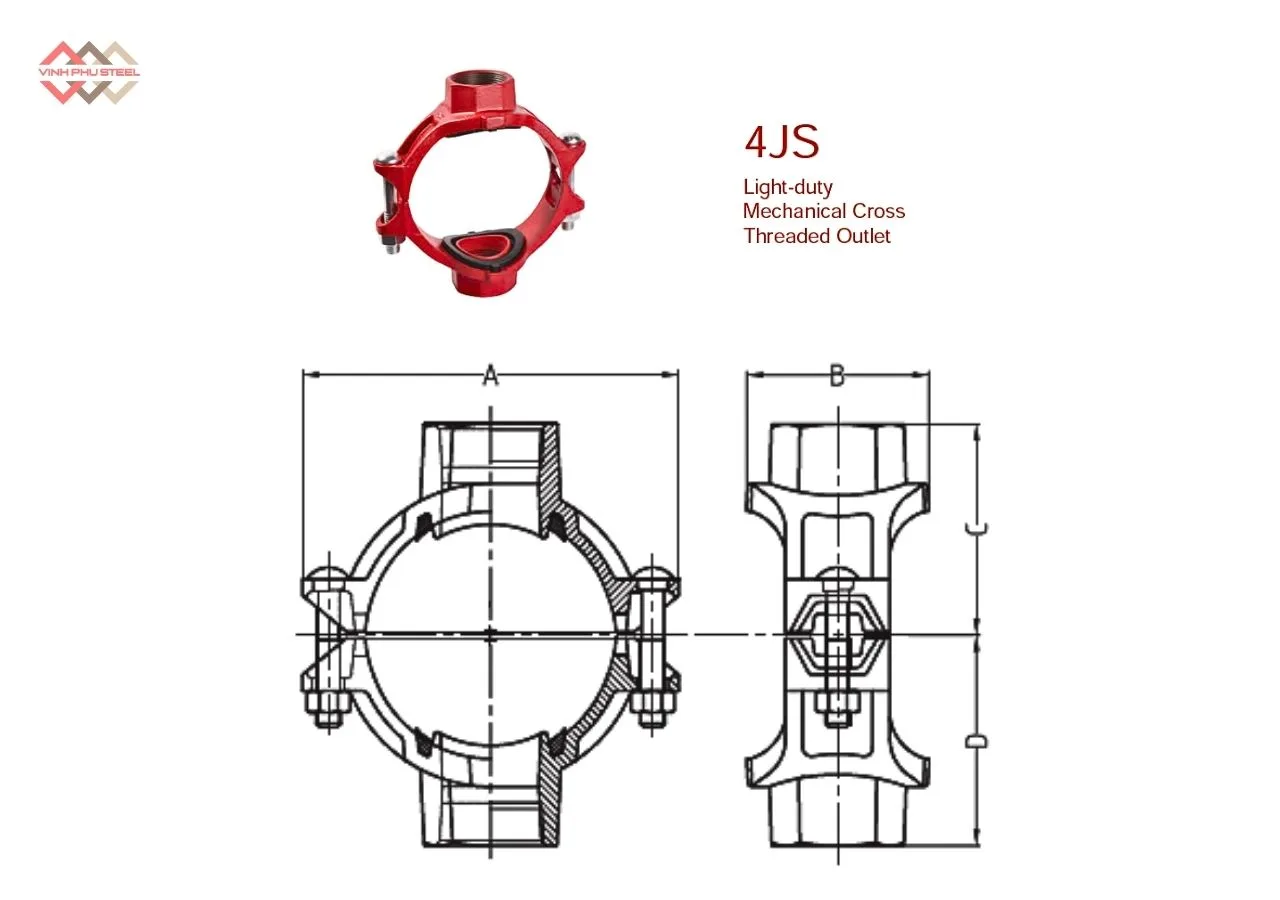

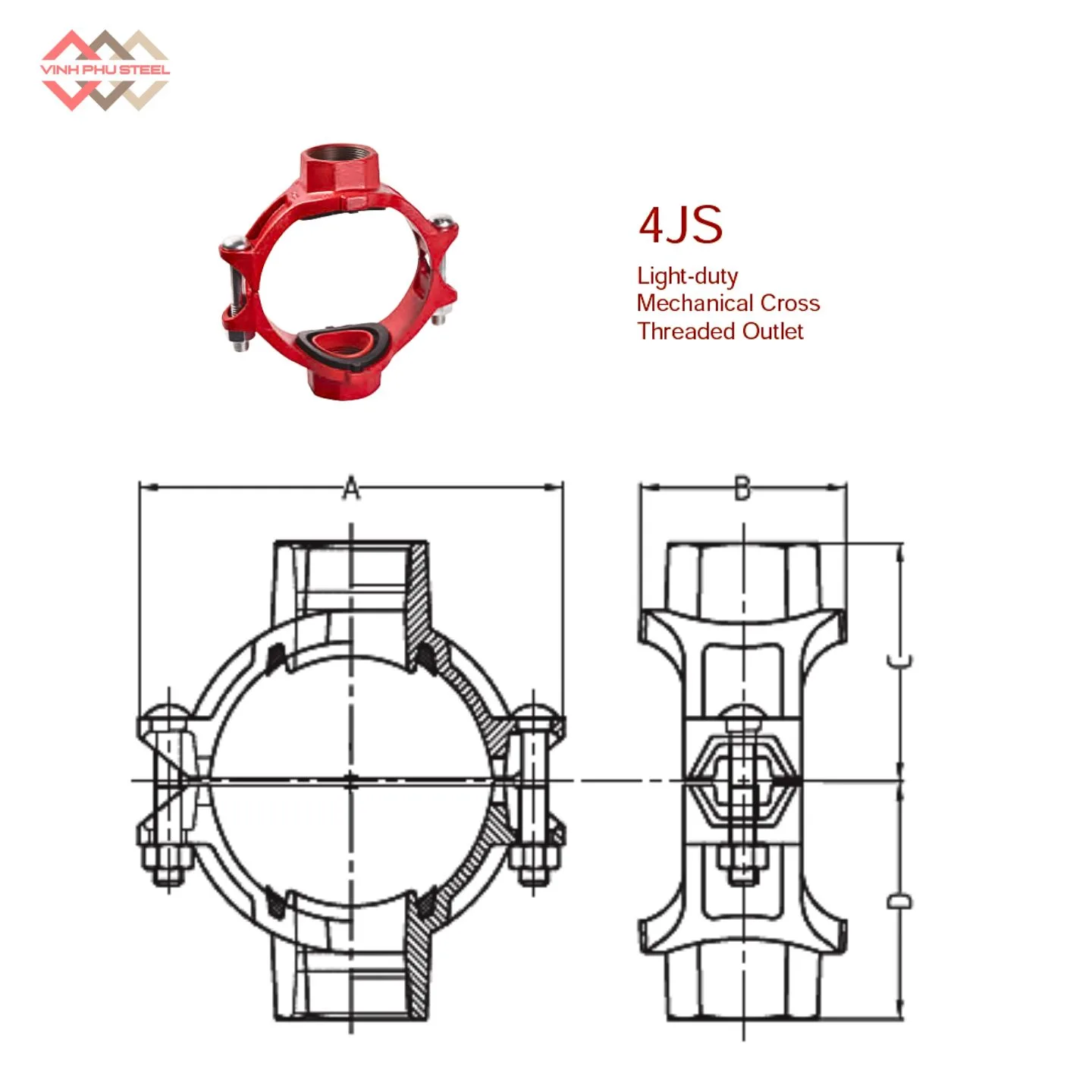

Cấu Tạo Của Đai Ôm Chữ Thập Nối Ren Loại Nhẹ MECH

Đai Ôm Chữ Thập Nối Ren Loại Nhẹ được thiết kế với cấu trúc chắc chắn nhưng gọn nhẹ, giúp lắp đặt dễ dàng và đảm bảo độ kín khít cao trong quá trình vận hành. Dưới đây là các bộ phận chính:

1. Thân đai (Body):

   • Được chế tạo từ thép đúc hoặc gang cầu chất lượng cao, có khả năng chịu áp lực và chịu va đập tốt.
   • Phần thân có 4 hướng (chữ thập), trong đó 2 hướng phụ có ren trong để kết nối với đường ống hoặc phụ kiện ren nhỏ hơn.

2. Nắp đai (Cap):

   • Dùng để ép chặt đai lên thân ống chính, giúp cố định vị trí và tạo liên kết vững chắc.
   • Thiết kế nắp ôm sát thân ống, hỗ trợ phân bố lực đều và hạn chế biến dạng khi siết bu-lông.

3. Gioăng cao su (Gasket):

   • Là bộ phận quan trọng giúp chống rò rỉ, chống thấm và giảm rung động trong hệ thống.
   • Sử dụng vật liệu EPDM hoặc NBR, chịu được nhiệt, áp và hóa chất thông thường trong môi trường công nghiệp.

4. Bu-lông & đai ốc (Bolt & Nut):

   • Dùng để siết chặt hai nửa đai, đảm bảo liên kết kín khít và an toàn.
   • Thường làm từ thép mạ kẽm hoặc inox để tăng khả năng chống gỉ và bền bỉ theo thời gian.

5. Lớp sơn phủ bảo vệ:

   • Bề mặt đai được sơn tĩnh điện hoặc phủ epoxy, giúp chống ăn mòn, tăng tuổi thọ và tính thẩm mỹ cho sản phẩm.

Ưu Điểm Của Đai Ôm Chữ Thập Nối Ren Loại Nhẹ MECH

Đai Ôm Chữ Thập Nối Ren Loại Nhẹ MECH là phụ kiện nối ống cơ khí hiện đại được ứng dụng phổ biến trong các hệ thống đường ống nước, PCCC, HVAC và công nghiệp nhẹ. Với thiết kế thông minh, sản phẩm mang đến nhiều ưu điểm vượt trội cả về kỹ thuật lẫn hiệu quả kinh tế, giúp tối ưu chi phí và tăng độ bền cho toàn hệ thống.

1. Thi công nhanh, không cần hàn cắt phức tạp

Đai ôm chữ thập loại nhẹ MECH cho phép tạo nhánh phụ trên ống chính mà không cần hàn, giúp rút ngắn tiến độ thi công, giảm rủi ro cháy nổ và đảm bảo an toàn lao động. Giải pháp này đặc biệt phù hợp với các hệ thống đường ống lớn hoặc công trình đang vận hành.

2. Giảm trọng lượng và chi phí lắp đặt

Nhờ cấu tạo gọn nhẹ, đai ôm nối ren loại nhẹ giúp giảm tải trọng tổng thể của hệ thống, đồng thời tiết kiệm chi phí vật tư, nhân công và thời gian thi công. Đây là lựa chọn tối ưu cho các dự án công nghiệp hiện đại yêu cầu hiệu quả kinh tế cao.

3. Độ kín khít, chịu áp và chống rò rỉ tuyệt đối

Sản phẩm được trang bị gioăng cao su EPDM hoặc NBR chất lượng cao, giúp đảm bảo khả năng chống rò rỉ, chống thấm và chịu áp lực lớn. Đai ôm chữ thập MECH có thể hoạt động ổn định trong môi trường ẩm, nhiệt độ cao hoặc áp suất cao.

4. Linh hoạt trong bảo trì và mở rộng hệ thống

Với thiết kế dạng cơ khí, đai ôm có thể tháo lắp nhanh chóng, thay thế hoặc mở rộng hệ thống mà không cần ngừng toàn bộ mạng ống. Điều này giúp doanh nghiệp tiết kiệm thời gian bảo trì và đảm bảo hoạt động liên tục của nhà máy.

5. Chống ăn mòn, bền bỉ theo thời gian

Bề mặt sản phẩm được sơn phủ epoxy hoặc sơn tĩnh điện cao cấp, giúp chống gỉ, chống oxy hóa và tăng tuổi thọ ngay cả trong môi trường có độ ẩm cao hoặc chứa hóa chất nhẹ.

6. Tính tương thích cao với các hệ thống ống công nghiệp

Đai ôm chữ thập MECH được sản xuất theo chuẩn kết nối ren BSPT/NPT, dễ dàng lắp đặt với nhiều loại ống thép, ống gang, ống inox hoặc phụ kiện cơ khí khác.

Ứng Dụng Của Đai Ôm Chữ Thập Nối Ren Loại Nhẹ MECH

Đai ôm chữ thập nối ren loại nhẹ MECH là một trong những phụ kiện nối ống ren quan trọng trong các hệ thống đường ống cơ khí hiện nay. Với thiết kế chắc chắn, khả năng chịu áp lực tốt và dễ dàng lắp đặt, sản phẩm được ứng dụng rộng rãi trong nhiều lĩnh vực xây dựng, công nghiệp và hạ tầng kỹ thuật.

1. Hệ thống PCCC (Phòng cháy chữa cháy)

Trong các hệ thống PCCC áp lực cao, đai ôm chữ thập nối ren loại nhẹ MECH giúp phân nhánh đường ống một cách an toàn và kín khít, giảm thiểu nguy cơ rò rỉ, đảm bảo cấp nước chữa cháy ổn định và nhanh chóng. Phụ kiện này được sử dụng phổ biến trong nhà xưởng, tòa nhà cao tầng, trung tâm thương mại và khu công nghiệp.

2. Hệ thống cấp thoát nước

Đai ôm chữ thập nối ren loại nhẹ được dùng để phân chia và mở rộng nhánh ống cấp thoát nước, thay thế cho các mối hàn hoặc nối ghép truyền thống. Giải pháp này giúp giảm trọng lượng hệ thống đường ống, rút ngắn thời gian thi công và tiết kiệm chi phí lắp đặt.

3. Hệ thống HVAC (Điều hòa và thông gió)

Trong hệ thống ống dẫn nước hoặc khí lạnh HVAC, phụ kiện nối ống ren MECH đảm bảo độ kín khít nhờ gioăng EPDM/NBR đạt chuẩn, đồng thời giảm rung và tiếng ồn khi vận hành. Đây là lựa chọn tối ưu cho các hệ thống cơ điện (MEP) cần độ chính xác và tính ổn định cao.

4. Ứng dụng trong công nghiệp và nhà máy chế biến

Đai ôm chữ thập nối ren loại nhẹ MECH được sử dụng trong các nhà máy chế biến thực phẩm, dược phẩm, hóa chất và cơ khí, nơi yêu cầu an toàn vệ sinh, độ bền cao và khả năng tháo lắp nhanh khi bảo trì hoặc mở rộng dây chuyền sản xuất.

5. Công trình dân dụng và hạ tầng kỹ thuật

Nhờ cấu tạo bền bỉ, chống ăn mòn và dễ lắp đặt, đai ôm chữ thập nối ren loại nhẹ được ứng dụng trong công trình dân dụng, hệ thống cấp thoát nước đô thị và khu công nghiệp mới. Sản phẩm giúp nâng cao hiệu quả vận hành và đảm bảo tuổi thọ lâu dài cho toàn bộ hệ thống.

Hướng Dẫn Lắp Đặt Đai Ôm Chữ Thập

Việc lắp đặt Đai Ôm Chữ Thập Nối Ren Loại Nhẹ đúng quy trình kỹ thuật giúp đảm bảo độ kín khít, khả năng chịu áp và tuổi thọ của hệ thống đường ống. Dưới đây là hướng dẫn chi tiết các bước thi công chuẩn:

1. Chuẩn bị trước khi lắp đặt

• Kiểm tra đường ống chính: Đảm bảo bề mặt ống sạch, nhẵn, không gỉ sét, không có vết nứt hoặc móp méo.
• Xác định vị trí lắp đặt: Chọn đúng vị trí cần tạo nhánh, tránh các vị trí có mối hàn hoặc cong uốn.
• Chuẩn bị dụng cụ: Gồm cờ lê, tua vít, thước đo, bu-lông, keo làm kín ren và gioăng cao su đúng quy cách.

2. Khoan lỗ trên ống chính

• Đánh dấu vị trí cần tạo nhánh theo kích thước lỗ tương ứng với đường kính ren của nhánh phụ.
• Dùng máy khoan chuyên dụng khoan lỗ tròn chính xác, không làm xước hoặc biến dạng ống.
• Sau khi khoan xong, làm sạch bavia và bụi kim loại quanh miệng lỗ.

3. Đặt gioăng cao su và định vị đai ôm

• Đặt gioăng cao su (gasket) đúng vị trí trên thân ống, sao cho che phủ kín toàn bộ miệng lỗ khoan.
• Căn chỉnh đai ôm chữ thập sao cho phần nhánh ren trùng tâm với lỗ ống chính, tránh lệch hướng hoặc vênh.

4. Cố định đai bằng bu-lông và nắp đai

• Đặt nắp đai (cap) lên trên thân ống, sao cho hai nửa đai khớp đều nhau.
• Lắp bu-lông và đai ốc ở các vị trí liên kết, sau đó siết chặt từ từ theo đường chéo để lực phân bổ đều trên toàn bộ bề mặt đai.
• Tránh siết lệch hoặc quá chặt làm biến dạng gioăng hoặc thân ống.

5. Lắp nhánh phụ nối ren

• Dùng băng tan hoặc keo làm kín ren quấn quanh đầu ren của phụ kiện (van, co, tê, ống nối…).
• Vặn chặt phụ kiện vào lỗ ren của đai ôm chữ thập, đảm bảo khớp ren kín khít và không rò rỉ.

6. Kiểm tra sau khi lắp đặt

• Thử áp lực hệ thống ở mức áp suất quy định (theo tiêu chuẩn kỹ thuật của nhà sản xuất).
• Quan sát tại vị trí đai ôm: nếu không có hiện tượng rò nước, rò khí hoặc rung động bất thường, hệ thống đã đạt yêu cầu.
• Nếu phát hiện rò rỉ, cần siết lại bu-lông đều tay hoặc thay gioăng mới để đảm bảo độ kín tuyệt đối.

7. Bảo dưỡng định kỳ

• Sau khi vận hành, nên kiểm tra định kỳ 3–6 tháng/lần để đảm bảo gioăng và bu-lông còn nguyên vẹn, không bị mài mòn hoặc lỏng.
• Trong môi trường ẩm hoặc hóa chất nhẹ, có thể sơn phủ bảo vệ lại lớp ngoài đai nhằm kéo dài tuổi thọ sản phẩm.

Những Vấn Đề Thường Gặp & Biện Pháp Khắc Phục

Trong quá trình thi công và vận hành hệ thống đường ống, việc sử dụng đai ôm chữ thập nối ren loại nhẹ  đôi khi có thể gặp một số sự cố kỹ thuật nếu lắp đặt hoặc bảo dưỡng không đúng quy trình. Việc nhận biết sớm và xử lý đúng cách sẽ giúp hệ thống vận hành ổn định, bền bỉ và đảm bảo an toàn cao.

1. Rò rỉ tại vị trí nối ren

Nguyên nhân:

• Gioăng cao su (EPDM/NBR) bị lệch, xoắn hoặc lắp sai vị trí.
• Siết bu lông không đều, quá chặt hoặc quá lỏng.
• Đầu ren ống bị mòn, dơ hoặc không khớp kích thước.

Biện pháp khắc phục:

• Kiểm tra và lắp lại gioăng đúng vị trí, đảm bảo tiếp xúc kín khít.
• Siết bu lông theo mô-men lực tiêu chuẩn của nhà sản xuất.
• Thay thế đầu ren bị hư hỏng hoặc sử dụng keo ren chuyên dụng để tăng độ kín.

2. Nứt thân đai hoặc biến dạng khi siết bu lông

Nguyên nhân:

• Siết quá lực hoặc sử dụng dụng cụ không đúng chuẩn.
• Đai bị va đập trong quá trình vận chuyển hoặc lưu kho.
• Dùng sai kích cỡ đai cho đường ống.

Biện pháp khắc phục:

• Dùng cờ lê lực theo đúng mô-men được khuyến nghị.
• Kiểm tra ngoại quan đai trước khi lắp đặt, thay mới nếu phát hiện vết nứt.
• Chọn đai ôm chữ thập nối ren loại nhẹ đúng kích thước tương ứng với ống chính và ống nhánh.

3. Gioăng cao su bị lão hóa hoặc hư hỏng

Nguyên nhân:

• Tiếp xúc lâu với môi trường hóa chất, nhiệt độ cao hoặc tia UV.
• Không được bảo dưỡng định kỳ.

Biện pháp khắc phục:

• Thay mới gioăng EPDM hoặc NBR phù hợp với môi trường làm việc.
• Tránh để gioăng tiếp xúc trực tiếp với ánh nắng hoặc dung môi mạnh.
• Kiểm tra định kỳ, đặc biệt ở các hệ thống chịu áp lực hoặc nhiệt độ cao.

4. Lỏng mối nối sau thời gian vận hành

Nguyên nhân:

• Rung động cơ học trong quá trình hoạt động của hệ thống.
• Không kiểm tra định kỳ sau khi lắp đặt.

Biện pháp khắc phục:

• Kiểm tra độ siết của bu lông định kỳ, đặc biệt với các hệ thống PCCC, HVAC, cấp nước áp lực cao.
• Sử dụng bu lông, đai ốc đạt tiêu chuẩn chất lượng, có khả năng chống rung.

5. Ăn mòn bề mặt hoặc gỉ sét

Nguyên nhân:

• Môi trường ẩm ướt, có hóa chất hoặc nước biển.
• Lớp phủ epoxy hoặc mạ kẽm bị trầy xước trong quá trình thi công.

Biện pháp khắc phục:

• Sử dụng đai ôm chữ thập nối ren loại nhẹ có lớp phủ epoxy/mạ kẽm chất lượng cao.
• Sơn phủ bổ sung tại các vị trí bị trầy xước.
• Bảo trì định kỳ, vệ sinh bề mặt và kiểm tra lớp bảo vệ kim loại.

Phân Loại Đai Ôm Chữ Thập Nối Ren Loại Nhẹ MECH

Để đáp ứng đa dạng nhu cầu sử dụng trong các hệ thống đường ống công nghiệp, Đai Ôm Chữ Thập Nối Ren Loại Nhẹ MECH được sản xuất với hai loại vật liệu chính: gang dẻo và thép đúc. Mỗi loại mang đặc tính riêng, phù hợp cho từng môi trường và yêu cầu kỹ thuật khác nhau.

1. Đai ôm chữ thập nối ren gang dẻo (Ductile Iron – ASTM A536, Grade 65-45-12)

Đặc điểm: Gang dẻo có độ bền kéo và khả năng chịu uốn tốt hơn gang xám truyền thống. Nhờ có thành phần graphit hình cầu, vật liệu này vừa dẻo dai, vừa chịu va đập cao, hạn chế nứt gãy trong quá trình vận hành.

Ứng dụng: Phù hợp với các hệ thống cấp nước, PCCC, HVAC, đường ống dân dụng và công nghiệp nhẹ, nơi áp lực trung bình và môi trường làm việc ổn định.

Bề mặt hoàn thiện: Thường được sơn đen, sơn epoxy hoặc mạ kẽm để tăng khả năng chống gỉ, chống ăn mòn trong môi trường ẩm.

Ưu điểm: Giá thành hợp lý, trọng lượng nhẹ, dễ thi công và bảo trì – giúp giảm chi phí tổng thể cho công trình.

2. Đai ôm chữ thập nối ren thép đúc (Cast Steel – QT450-10)

Đặc điểm: Thép đúc có cấu trúc kim loại bền chặt, chịu được áp lực và nhiệt độ cao hơn gang dẻo, thích hợp cho các hệ thống ống công nghiệp, nhà máy hóa chất hoặc khu vực áp suất lớn.

Ứng dụng: Sử dụng trong đường ống cấp nước, xử lý nước thải, hệ thống công nghiệp nặng hoặc các môi trường có biến động áp suất thường xuyên.

Bề mặt hoàn thiện: Thường được mạ kẽm, kẽm nhúng nóng hoặc phủ epoxy cao cấp, giúp chống ăn mòn và tăng tuổi thọ sử dụng trong điều kiện khắc nghiệt.

Ưu điểm: Kết cấu chắc chắn, độ kín khít cao, khả năng chịu tải và chống biến dạng vượt trội.

Nơi Bán Đai Khởi Thủy Chữ Thập Uy Tín & Giá Rẻ

Thép Vinh Phú là đơn vị uy tín chuyên phân phối và cung cấp đai khởi thủy chữ thập nối rãnh chính hãng với giá cạnh tranh. Sản phẩm được nhập khẩu trực tiếp, đảm bảo chất lượng cao, độ bền vượt trội và phù hợp cho các hệ thống đường ống PCCC, HVAC, cấp thoát nước và công nghiệp.

Với nhiều năm kinh nghiệm trong lĩnh vực vật tư thép và phụ kiện ống, Thép Vinh Phú cam kết:

• Cung cấp sản phẩm chính hãng, đầy đủ chứng chỉ CO/CQ.
• Giá bán cạnh tranh nhờ nhập khẩu trực tiếp, không qua trung gian.
• Giao hàng nhanh chóng tại Hà Nội và khu vực miền Bắc.
• Hỗ trợ tư vấn kỹ thuật và báo giá linh hoạt theo từng dự án.

Hãy liên hệ ngay Thép Vinh Phú để nhận báo giá mới & tốt nhất
