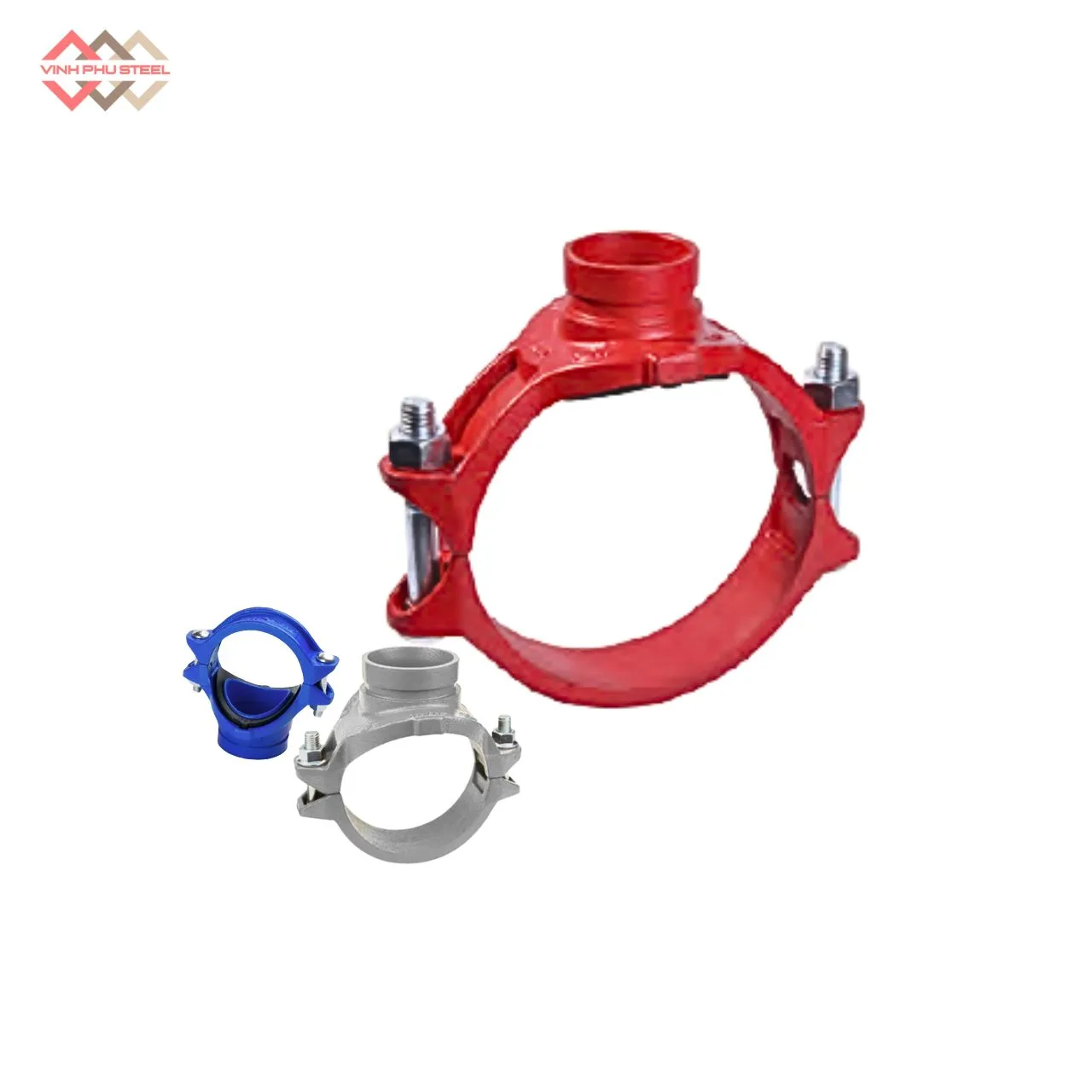

Đai Khởi Thủy Loại Nhẹ Nối Rãnh – Light Duty Mechanical Tee

Mô tả

Đai Khởi Thủy Loại Nhẹ Nối Rãnh MECH (Light Duty Mechanical Tee) là một trong những phụ kiện quan trọng trong hệ thống ống nối rãnh, được thiết kế nhằm tạo nhánh rẽ nhanh chóng từ đường ống chính mà không cần hàn hay khoan phức tạp. Với cấu tạo gọn nhẹ, vật liệu chất lượng cao và khả năng chịu áp ổn định, sản phẩm giúp rút ngắn đáng kể thời gian lắp đặt, giảm chi phí nhân công mà vẫn đảm bảo độ kín khít và độ bền vượt trội.

Nhờ tính linh hoạt và độ tin cậy cao, Đai Khởi Thủy Loại Nhẹ MECH được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, phòng cháy chữa cháy (PCCC), HVAC, và các công trình công nghiệp – dân dụng. Đây là giải pháp kết nối thông minh, đáp ứng tiêu chuẩn quốc tế và phù hợp cho các công trình yêu cầu thi công nhanh, hiệu quả, an toàn.

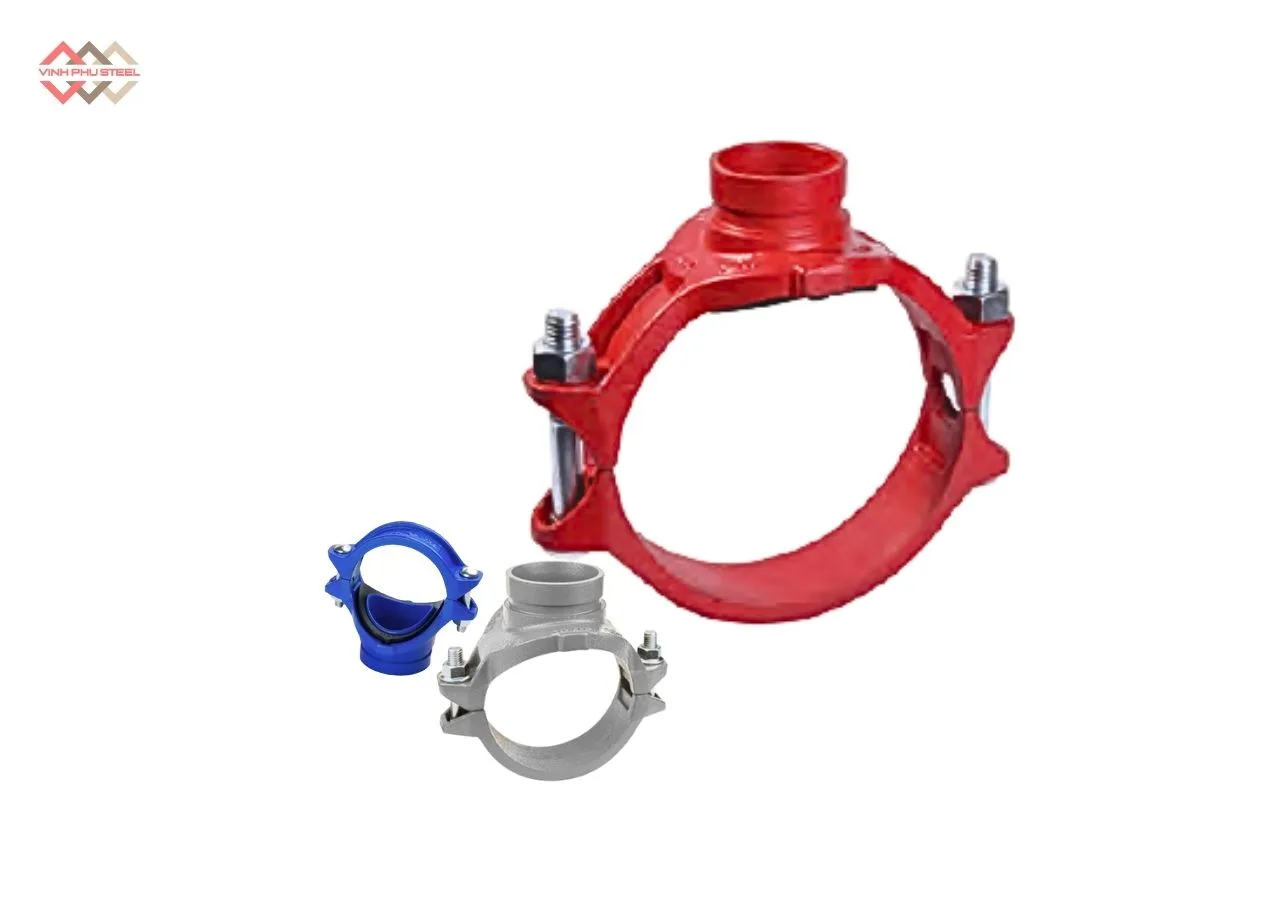

Đai Khởi Thủy Loại Nhẹ Nối Rãnh MECH – Light Duty

Đai Khởi Thủy Loại Nhẹ Nối Rãnh (tên tiếng Anh: Light Duty Mechanical Tee) là một loại phụ kiện ống chuyên dùng trong hệ thống ống nối rãnh (Grooved Piping System), có chức năng tạo nhánh rẽ (nhánh phụ) từ đường ống chính mà không cần hàn, khoan hay cắt phức tạp.

Khác với đai khởi thủy loại thông thường, loại nhẹ được thiết kế tối ưu, trọng lượng nhẹ hơn, thích hợp cho các hệ thống áp suất thấp đến trung bình, chẳng hạn như:

• Hệ thống PCCC (phòng cháy chữa cháy).
• Hệ thống cấp thoát nước.
• HVAC, đường ống dẫn chất lỏng công nghiệp hoặc dân dụng.

Nhờ ưu điểm dễ lắp đặt, tiết kiệm thời gian, chi phí thấp và vẫn đảm bảo độ bền, Đai Khởi Thủy Loại Nhẹ Nối Rãnh ngày càng được sử dụng phổ biến trong thi công cơ điện (MEP) và công trình hiện đại.

Thông Số Kỹ Thuật Của Đai Khởi Thủy Loại Nhẹ MECH

Thông số chính của Đai ôm khởi thủy Light MECH:

• Tên sản phẩm: Đai khởi thủy Rãnh loại nhẹ
• Kích thước chính – nhánh rẽ (Outlet size): Từ DN80x25 đến DN200x100
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
• Kiểu kết nối nhánh: Rãnh
• Bulong: Thép mạ kẽm, inox
• Gioăng cao su (Gasket): EPDM / NBR, chịu nhiệt và áp lực
• Áp suất làm việc (Working pressure): 300 PSI (20.7 bar)
• Ứng dụng: Hệ thống PCCC (sprinkler), HVAC, cấp thoát nước, hệ thống ống công nghiệp.
• Phân phối: Thép Vinh Phú\

Để tìm hiểu chi tiết thông tin chi tiết từ nhà sản xuất MECH, bạn tải Catalogue tại đây.

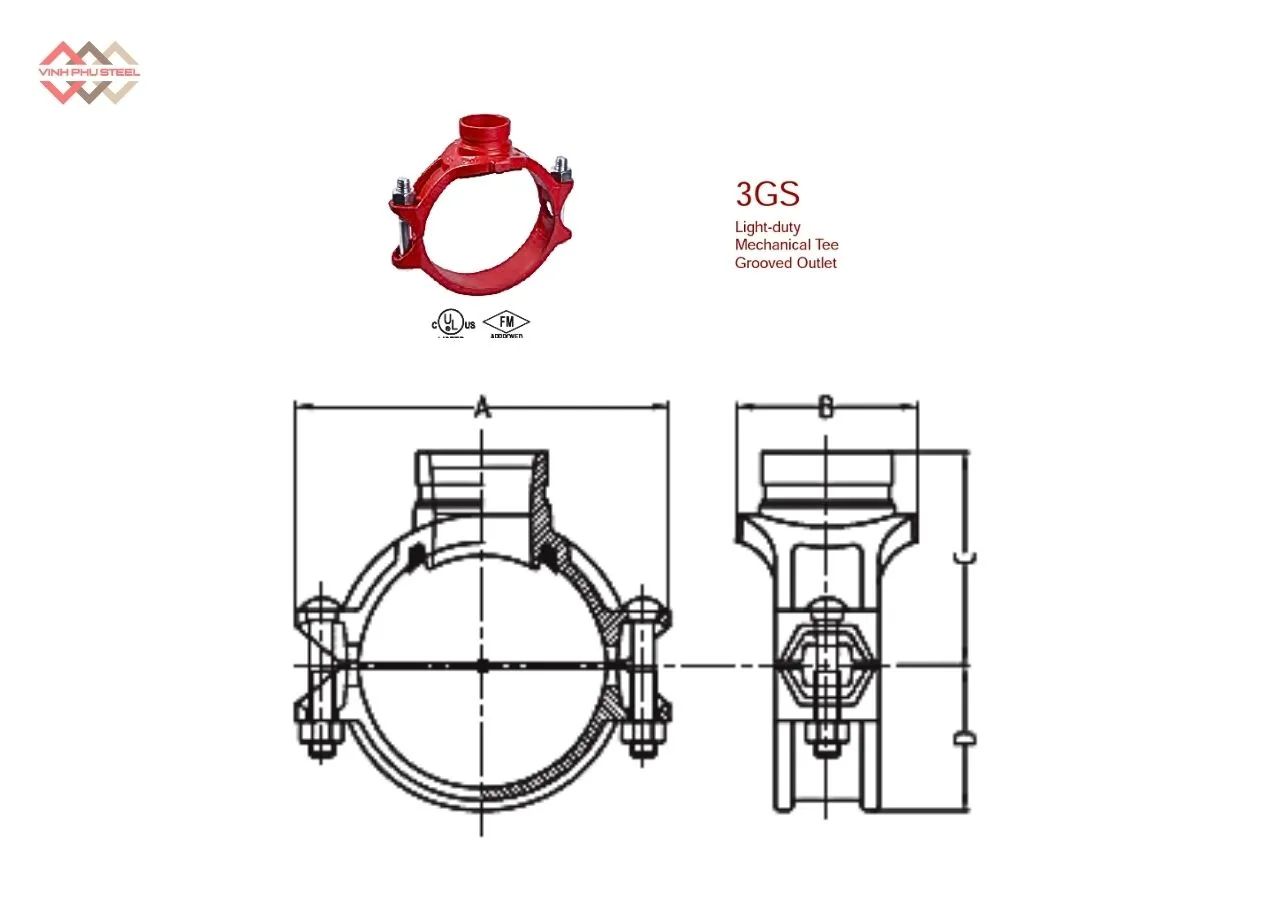

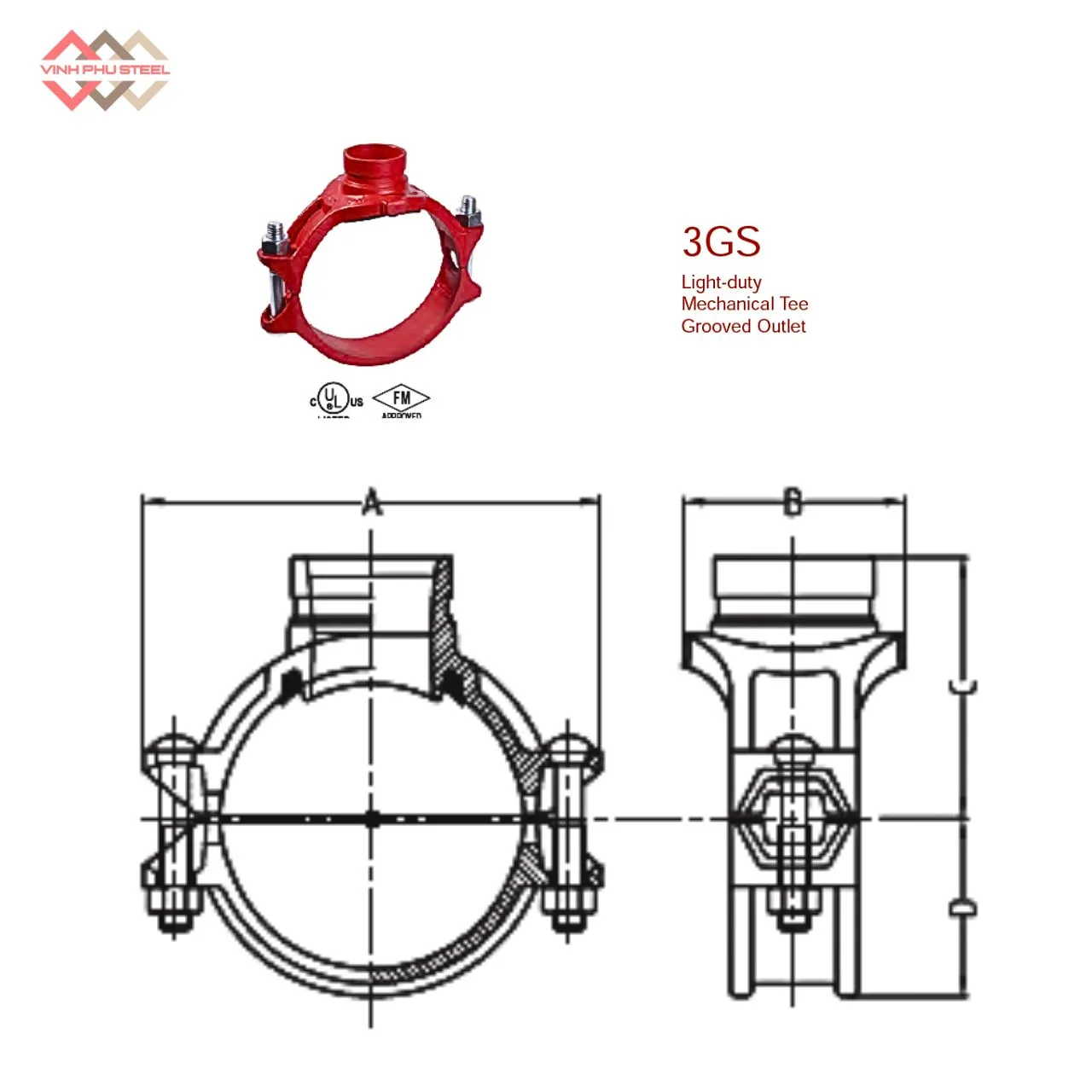

Cấu Tạo Của Đai Khởi Thủy Loại Nhẹ Nối Rãnh MECH

Đai Khởi Thủy Loại Nhẹ Nối Rãnh được thiết kế với cấu trúc đơn giản nhưng rất hiệu quả, cho phép tạo nhánh rẽ trên đường ống chính mà không cần cắt hàn hoặc gia công phức tạp. Sản phẩm thường bao gồm 4 bộ phận chính sau:

1. Thân đai (Housing)

• Là phần khung chính của sản phẩm, thường được đúc bằng gang dẻo hoặc thép đúc có khả năng chịu áp lực và chịu va đập tốt.
• Thiết kế dạng nửa khớp (2 mảnh) ôm sát quanh đường ống chính, giúp cố định vị trí nhánh rẽ chắc chắn.
• Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng để tăng khả năng chống ăn mòn, thích hợp cho môi trường ẩm, hóa chất hoặc ngoài trời.

2. Gioăng cao su (Gasket)

• Là bộ phận đảm bảo độ kín khít giữa thân đai và bề mặt ống.
• Chất liệu thường là EPDM, NBR hoặc Silicone, tùy vào môi trường sử dụng (nước sạch, dầu, khí, v.v.).
• Gioăng được thiết kế vừa khít, giúp ngăn rò rỉ chất lỏng hoặc khí trong quá trình vận hành.

3. Bộ bulông – đai ốc (Bolts & Nuts)

• Dùng để liên kết hai nửa thân đai lại với nhau, đồng thời tạo áp lực ép gioăng vào thành ống.
• Thường được chế tạo từ thép mạ kẽm hoặc inox để tăng độ bền và khả năng chống gỉ sét.
• Việc tháo lắp đơn giản, giúp rút ngắn thời gian thi công và bảo trì.

4. Cổ nhánh nối rãnh (Grooved Outlet)

• Là phần đầu ra được gia công rãnh tiêu chuẩn, dùng để kết nối nhanh với các phụ kiện nối rãnh khác như: co, tê, van, nắp bịt,…
• Đường kính cổ nhánh có nhiều kích thước khác nhau ( từ DN25 – DN100), phù hợp với nhiều loại hệ thống ống.

Ưu Điểm Đai Khởi Thủy Loại Nhẹ Nối Rãnh MECH

Đai Khởi Thủy Loại Nhẹ Nối Rãnh được đánh giá cao nhờ nhiều ưu điểm vượt trội về thiết kế, hiệu năng và độ bền. Sản phẩm không chỉ đáp ứng yêu cầu kỹ thuật khắt khe mà còn giúp tối ưu chi phí và thời gian thi công cho các công trình công nghiệp, dân dụng.

1. Lắp đặt nhanh chóng – Không cần hàn hoặc cắt ống

Thiết kế thông minh giúp người thi công lắp đặt dễ dàng chỉ với vài thao tác: đặt đai lên ống chính, siết chặt bulông và kết nối nhánh.
Không cần hàn hay cắt ống phức tạp, giúp rút ngắn thời gian thi công, giảm chi phí nhân công và tăng tính linh hoạt tại công trường.

2. Độ kín khít và an toàn cao

Đai sử dụng gioăng cao su chất lượng cao (EPDM, NBR hoặc Silicone) đảm bảo độ kín tuyệt đối, ngăn rò rỉ chất lỏng hoặc khí.
Khả năng chịu áp tốt và độ bám ống chắc chắn giúp hệ thống hoạt động ổn định, đảm bảo an toàn tối đa trong suốt thời gian sử dụng.

3. Kết cấu gọn nhẹ, dễ vận chuyển

Với thiết kế nhỏ gọn và trọng lượng nhẹ, Đai Khởi Thủy Loại Nhẹ MECH rất dễ dàng vận chuyển và thao tác, phù hợp cho các hệ thống áp suất thấp đến trung bình như PCCC, HVAC, cấp thoát nước, cơ điện (MEP), v.v.

4. Độ bền cao – chống ăn mòn hiệu quả

Thân đai được chế tạo từ gang dẻo ASTM A536 (Grade 65-45-12) hoặc thép đúc QT450-10, có khả năng chịu lực và chịu áp vượt trội.
Bề mặt được xử lý bằng sơn epoxy, mạ kẽm hoặc kẽm nhúng nóng, giúp chống gỉ sét, chống ăn mòn và kéo dài tuổi thọ sản phẩm, ngay cả trong môi trường ẩm hoặc có hóa chất nhẹ.

5. Dễ bảo trì và thay thế

Cấu trúc tháo lắp nhanh cho phép kiểm tra, thay gioăng hoặc vệ sinh mà không cần dừng toàn bộ hệ thống, giúp tiết kiệm thời gian và hạn chế gián đoạn vận hành.

6. Tối ưu chi phí đầu tư

So với phương pháp nối hàn truyền thống, việc sử dụng Đai Khởi Thủy Loại Nhẹ Nối Rãnh MECH giúp giảm đáng kể chi phí thi công, nhân công và vật tư, đồng thời đảm bảo tính thẩm mỹ và độ an toàn của hệ thống.

Ứng Dụng Của Đai Khởi Thủy Loại Nhẹ Nối Rãnh MECH

Đai Khởi Thủy Loại Nhẹ Nối Rãnh được sử dụng rộng rãi trong nhiều lĩnh vực nhờ thiết kế linh hoạt, độ bền cao và khả năng lắp đặt nhanh chóng. Sản phẩm này phù hợp cho các hệ thống đường ống áp suất thấp đến trung bình, nơi yêu cầu thi công nhanh, dễ bảo trì mà vẫn đảm bảo an toàn và độ kín tuyệt đối.

Dưới đây là các ứng dụng phổ biến:

1. Hệ thống phòng cháy chữa cháy (PCCC)

• Là ứng dụng phổ biến nhất của đai khởi thủy loại nhẹ.
• Được dùng để tạo nhánh cấp nước chữa cháy từ đường ống chính đến đầu phun sprinkler hoặc các tuyến ống phụ.
• Cấu tạo nối rãnh giúp thi công nhanh, không cần hàn, đảm bảo an toàn trong môi trường dễ cháy.

2. Hệ thống cấp – thoát nước

• Ứng dụng trong các hệ thống ống nước dân dụng và công nghiệp, giúp mở nhánh cấp nước mà không cần cắt hàn phức tạp.
• Sản phẩm có khả năng chống rò rỉ và chịu ăn mòn cao, phù hợp cho môi trường ẩm hoặc ngoài trời.

3. Hệ thống HVAC (Điều hòa – thông gió – cấp lạnh)

• Được sử dụng để kết nối nhánh dẫn nước lạnh hoặc nước giải nhiệt, hỗ trợ điều hòa trung tâm và hệ thống làm mát.
• Thiết kế nhẹ giúp giảm tải trọng hệ thống và tiết kiệm không gian lắp đặt trong các công trình kỹ thuật.

4. Ứng dụng trong công trình công nghiệp

• Áp dụng trong nhà máy, xưởng sản xuất, khu công nghiệp, nơi cần hệ thống dẫn chất lỏng, khí hoặc dầu nhẹ.
• Cấu trúc tháo lắp nhanh giúp bảo trì, thay thế phụ kiện dễ dàng, giảm thời gian ngừng hoạt động của hệ thống.

5. Ứng dụng trong công trình dân dụng và hạ tầng

• Sử dụng trong tòa nhà cao tầng, trung tâm thương mại, khu dân cư, giúp triển khai mạng lưới ống dẫn nước hoặc phòng cháy nhanh chóng.
• Đặc biệt phù hợp cho các dự án cần rút ngắn tiến độ mà vẫn đảm bảo chất lượng và độ bền hệ thống.

Hướng Dẫn Cách Lắp Đặt Đai Khởi Thủy

Đai Khởi Thủy Loại Nhẹ Nối Rãnh (Light Duty Mechanical Tee) được thiết kế để lắp đặt nhanh chóng và an toàn, không cần hàn hoặc khoan phức tạp. Tuy nhiên, để đảm bảo độ kín khít và hiệu quả vận hành lâu dài, người thi công cần tuân thủ đúng quy trình lắp đặt theo hướng dẫn dưới đây.

1. Chuẩn bị trước khi lắp đặt

Trước khi tiến hành, cần kiểm tra kỹ các thành phần bao gồm thân đai, gioăng cao su, bulông – đai ốc và cổ nhánh rãnh. Đảm bảo tất cả đều còn nguyên vẹn, không cong vênh, nứt gãy hay rỉ sét.

Làm sạch bề mặt ngoài của đường ống chính, loại bỏ bụi bẩn, dầu mỡ hoặc gỉ sét để gioăng cao su có thể bám chặt và tạo độ kín tuyệt đối khi lắp đặt.

2. Xác định vị trí lắp đặt trên ống chính

Dùng bút đánh dấu vị trí cần tạo nhánh rẽ trên đường ống. Khoan một lỗ tròn có đường kính phù hợp với kích thước cổ nhánh của đai khởi thủy. Sau đó, làm sạch mép lỗ khoan để loại bỏ ba via, giúp gioăng tiếp xúc đều và không bị rách khi siết bulông.

3. Lắp gioăng cao su vào thân đai

Đặt gioăng cao su đúng vị trí bên trong thân đai. Đảm bảo phần gioăng phủ đều quanh miệng lỗ ống, không bị xoắn hoặc lệch. Gioăng là bộ phận quyết định độ kín, vì vậy thao tác cần chính xác và nhẹ tay.

4. Cố định hai nửa thân đai

Đặt phần thân đai có cổ nhánh lên đúng vị trí lỗ khoan, sau đó đặt nửa thân còn lại ở phía đối diện. Căn chỉnh sao cho hai nửa khớp nhau hoàn toàn, rãnh bulông thẳng hàng.

Tiếp theo, lắp bulông và đai ốc, siết nhẹ bằng tay để định vị trước khi siết chặt bằng cờ lê.

5. Siết bulông đều hai bên

Sử dụng cờ lê siết bulông xen kẽ giữa hai bên để áp lực phân bố đồng đều quanh ống. Không siết lệch một phía để tránh làm biến dạng thân đai hoặc xô lệch gioăng.

Khi cảm nhận bulông đã chặt và gioăng được nén đều, dừng siết để tránh quá lực làm hư hại gioăng cao su.

6. Kiểm tra và hoàn thiện

Sau khi lắp xong, tiến hành kiểm tra bằng cách cấp nước hoặc khí áp lực thấp để thử kín. Nếu không phát hiện rò rỉ, kết nối cổ nhánh với các phụ kiện nối rãnh khác (như co, tê, van, ống dẫn nhánh).

Cuối cùng, kiểm tra lại toàn bộ hệ thống để đảm bảo an toàn trước khi đưa vào vận hành chính thức.

Lưu ý khi lắp đặt Đai Khởi Thủy Loại Nhẹ Nối Rãnh MECH

• Không dùng keo, silicon hoặc vật liệu khác thay thế gioăng cao su.
• Tránh siết quá chặt bulông gây hỏng ren hoặc nứt thân đai.
• Chỉ sử dụng sản phẩm đúng kích thước và tiêu chuẩn áp suất cho phép.
• Nên kiểm tra định kỳ sau một thời gian vận hành để đảm bảo độ kín và an toàn của hệ thống.

Những Vấn Đề Thường Gặp Khi Sử Dụng Đai Khởi Thủy Nối Rãnh

Khi sử dụng đai khởi thủy nối rãnh (Mechanical Tee Grooved Type) trong hệ thống ống nước, phòng cháy chữa cháy hoặc đường ống công nghiệp, người dùng đôi khi gặp phải một số sự cố kỹ thuật ảnh hưởng đến hiệu quả hoạt động và độ bền của hệ thống. Việc nhận biết sớm các vấn đề thường gặp giúp quá trình thi công và bảo trì trở nên an toàn, bền bỉ và tiết kiệm chi phí hơn.

1. Rò Rỉ Tại Vị Trí Kết Nối

Đây là lỗi phổ biến nhất trong quá trình sử dụng đai khởi thủy nối rãnh.

• Nguyên nhân: Gioăng cao su bị lệch, bẩn, hoặc lắp sai chiều; mặt tiếp xúc của ống không phẳng, có vết xước hoặc gỉ sét; siết bu lông không đều.
• Khắc phục: Làm sạch kỹ bề mặt ống và gioăng trước khi lắp. Siết bu lông đều hai đầu theo đúng lực siết tiêu chuẩn. Thay mới gioăng khi phát hiện hư hỏng hoặc chai cứng.

2. Sai Lệch Kích Thước Rãnh Hoặc Không Đồng Bộ Tiêu Chuẩn

Nếu kích thước rãnh trên ống không chuẩn, việc lắp đai khởi thủy sẽ không kín khít, dễ gây rò rỉ.

• Nguyên nhân: Máy tạo rãnh điều chỉnh sai thông số hoặc phụ kiện và ống thuộc các tiêu chuẩn khác nhau (ANSI, BS, JIS…).
• Khắc phục: Đo kiểm kích thước rãnh theo bảng kỹ thuật của nhà sản xuất và đảm bảo phụ kiện – ống cùng tiêu chuẩn.

3. Gãy Hoặc Nứt Thân Đai Khởi Thủy

Hiện tượng nứt, gãy thường xuất hiện khi đai chịu tải trọng lớn hoặc rung động liên tục.

• Nguyên nhân: Lắp đặt lệch tâm, vật liệu bị lỗi đúc, ăn mòn theo thời gian.
• Khắc phục: Cố định ống bằng giá đỡ tại vị trí gần tee, tránh rung lắc mạnh. Nên dùng loại đai khởi thủy bằng gang dẻo hoặc thép đúc sơn epoxy, mạ kẽm nhúng nóng để tăng độ bền.

4. Ăn Mòn Bề Mặt, Bong Tróc Lớp Phủ

Sau thời gian dài sử dụng, bề mặt đai khởi thủy có thể bị gỉ hoặc bong lớp sơn bảo vệ.

• Nguyên nhân: Môi trường ẩm, hóa chất hoặc nước biển gây ăn mòn; lớp mạ bị trầy khi vận chuyển, lắp đặt.
• Khắc phục: Sử dụng đai khởi thủy mạ kẽm nhúng nóng hoặc sơn epoxy cho môi trường khắc nghiệt. Kiểm tra, bảo dưỡng định kỳ và sơn phủ lại khi cần.

5. Lắp Đặt Sai Hướng Hoặc Không Đúng Vị Trí

Việc xác định sai hướng dòng chảy hoặc lắp đai không đúng vị trí có thể gây tắc nghẽn và giảm áp lực đường ống.

• Nguyên nhân: Thi công thiếu kiểm tra hoặc không đối chiếu với bản vẽ thiết kế.
• Khắc phục: Xác định rõ hướng dòng chảy trước khi lắp, tuân thủ hướng dẫn kỹ thuật từ nhà sản xuất.

6. Rung Động Và Tiếng Ồn Trong Đường Ống

Một hệ thống có rung động mạnh thường khiến mối nối nhanh xuống cấp.

• Nguyên nhân: Thiếu giá đỡ hoặc khớp nối chống rung; đai khởi thủy lắp quá gần bơm, co cút, hoặc van.
• Khắc phục: Bổ sung cao su chống rung, bộ giảm chấn hoặc sắp xếp lại vị trí lắp đặt hợp lý.

Phân Loại Đai Khởi Thủy Loại Nhẹ Nối Rãnh MECH

Đai Khởi Thủy Loại Nhẹ Nối Rãnh (Light Duty Mechanical Tee) được sản xuất từ nhiều loại vật liệu khác nhau nhằm đáp ứng các yêu cầu kỹ thuật, môi trường làm việc và chi phí của từng hệ thống đường ống. Mỗi loại vật liệu đều mang những đặc tính riêng về độ bền, khả năng chống ăn mòn và tuổi thọ sử dụng.

Dưới đây là các loại vật liệu phổ biến được dùng để chế tạo Đai Khởi Thủy Loại Nhẹ Nối Rãnh MECH:

1. Gang dẻo (Ductile Iron – ASTM A536, Grade 65-45-12)

Đây là loại vật liệu được sử dụng phổ biến nhất cho các dòng Đai Khởi Thủy Loại Nhẹ.
Gang dẻo có độ bền cơ học cao, khả năng chịu áp lực tốt và dễ gia công, phù hợp cho các hệ thống cấp thoát nước, PCCC và HVAC.

Ưu điểm nổi bật:

• Khả năng chịu lực và áp suất vượt trội so với gang xám thông thường.
• Dễ tạo hình và kết nối chính xác với các phụ kiện nối rãnh khác.
• Giá thành hợp lý, đáp ứng tiêu chuẩn ASTM A536 – Grade 65-45-12.

Bề mặt hoàn thiện: Đen, sơn epoxy hoặc mạ kẽm tùy theo môi trường sử dụng.

2. Thép đúc (Cast Steel – QT450-10)

Thép đúc được ứng dụng cho các hệ thống yêu cầu chịu tải cao, áp suất lớn hoặc môi trường khắc nghiệt (như hệ thống công nghiệp nặng, dầu khí, hóa chất).

Ưu điểm của đai thép đúc:

• Cường độ chịu lực và chịu nhiệt cao hơn gang dẻo.
• Độ bền va đập tốt, không bị nứt khi chịu tải trọng động.
• Có thể phủ sơn epoxy hoặc mạ kẽm nhúng nóng để tăng khả năng chống ăn mòn.

Nhược điểm: Giá thành cao hơn so với gang dẻo, khối lượng nặng hơn nên ít dùng cho hệ thống nhẹ.

3. Bề mặt xử lý bảo vệ

Tùy theo môi trường làm việc, bề mặt của Đai Khởi Thủy có thể được hoàn thiện bằng nhiều phương pháp khác nhau nhằm tăng khả năng chống gỉ và kéo dài tuổi thọ:

Tóm Tắt:

Tùy theo nhu cầu và môi trường làm việc, người dùng có thể chọn Đai Khởi Thủy Loại Nhẹ Nối Rãnh bằng gang dẻo hoặc thép đúc, với lớp sơn bảo vệ hoặc mạ kẽm phù hợp.

Việc lựa chọn đúng vật liệu không chỉ giúp tối ưu chi phí mà còn đảm bảo tuổi thọ và độ an toàn cho toàn bộ hệ thống đường ống.

Mua Đai Khởi Thủy Loại Nhẹ Nối Rãnh MECH Chính Hãng

Nếu bạn đang tìm kiếm Đai Khởi Thủy Loại Nhẹ Nối Rãnh chính hãng với chất lượng đảm bảo và giá tốt nhất thị trường, Thép Vinh Phú chính là lựa chọn mà bạn không nên bỏ qua.

Chúng tôi là nhà phân phối uy tín, chuyên cung cấp đầy đủ các dòng phụ kiện nối rãnh đạt tiêu chuẩn quốc tế, đáp ứng mọi yêu cầu kỹ thuật của hệ thống đường ống công nghiệp và dân dụng.

Khi mua hàng tại Thép Vinh Phú, khách hàng hoàn toàn yên tâm về:

• Sản phẩm chính hãng 100% – nhập trực tiếp từ nhà sản xuất MECH.
• Giá bán cạnh tranh nhất thị trường, chiết khấu cao cho đơn hàng số lượng lớn.
• Tư vấn kỹ thuật tận tâm, hỗ trợ chọn đúng model phù hợp với hệ thống.
• Giao hàng nhanh toàn quốc, đảm bảo tiến độ thi công.

Với phương châm “Uy tín tạo nên giá trị”, Thép Vinh Phú cam kết mang đến cho bạn giải pháp nối ống hiệu quả – an toàn – tiết kiệm nhất.
