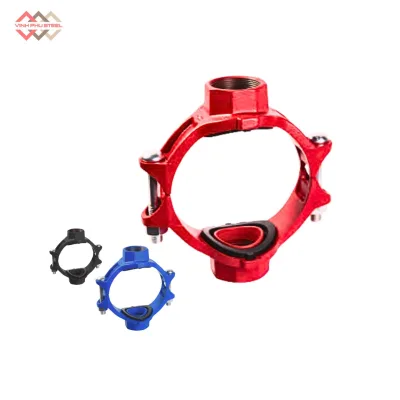

Đai Khởi Thủy Chữ Thập Loại Nhẹ MECH – Giải Pháp Kết Nối Ống Nhẹ

Mô tả

Trong các hệ thống đường ống công nghiệp và dân dụng, việc phân nhánh và kết nối các tuyến ống một cách linh hoạt, an toàn và tiết kiệm chi phí luôn là ưu tiên hàng đầu. Đai Khởi Thủy Chữ Thập Loại Nhẹ MECH (Light Duty Mechanical Cross – Grooved Outlet) là giải pháp tối ưu, giúp tạo điểm giao bốn hướng ống nhanh chóng, giảm trọng lượng hệ thống, đồng thời dễ dàng thi công và bảo trì mà không cần hàn hay gia công phức tạp.

Với kết nối rãnh (grooved connection) hiện đại, sản phẩm không chỉ mang lại độ kín khít cao, chịu áp lực tốt, mà còn giúp rút ngắn thời gian thi công và tiết kiệm chi phí nhân công. Vật liệu gang dẻo hoặc thép đúc phủ epoxy/mạ kẽm đảm bảo độ bền và tuổi thọ lâu dài trong mọi môi trường.

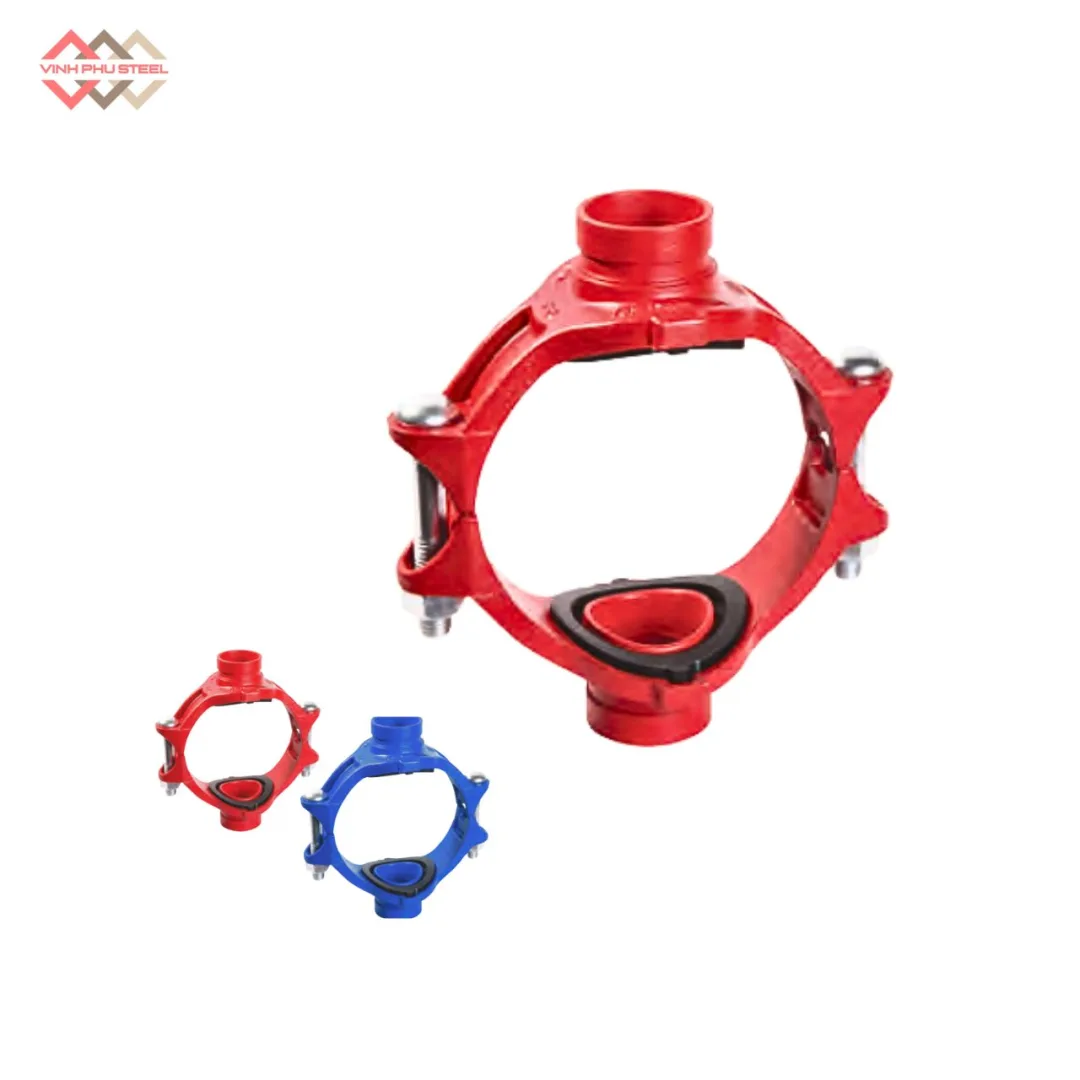

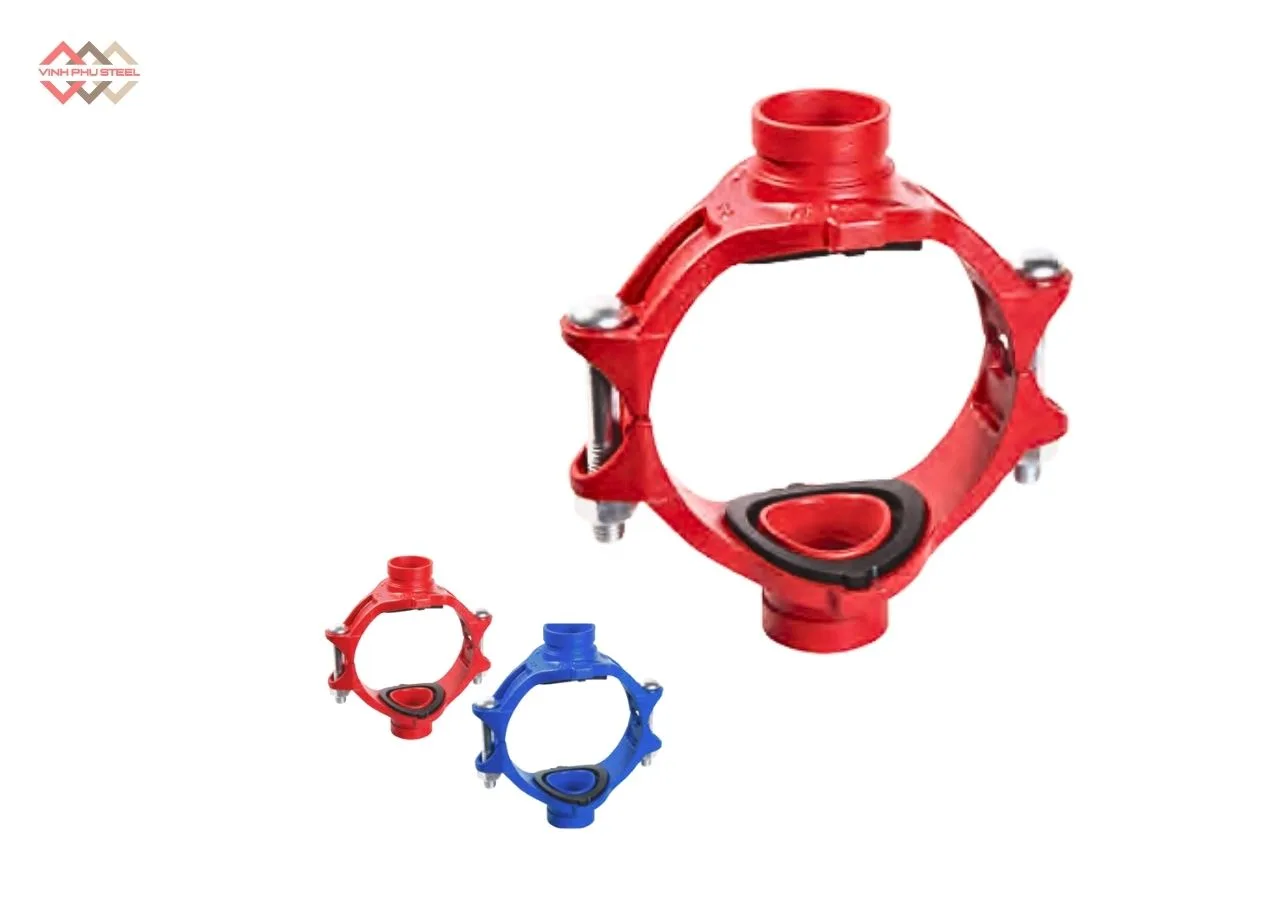

Đai Khởi Thủy Chữ Thập Loại Nhẹ MECH

Đai Khởi Thủy Chữ Thập Loại Nhẹ (Light Duty Mechanical Cross – Grooved Outlet) là phụ kiện cơ khí chuyên dụng dùng để kết nối đường ống chính ra hai nhánh phụ một cách nhanh chóng và hiệu quả. Thiết kế kết nối rãnh (grooved connection) giúp lắp đặt dễ dàng, giảm trọng lượng hệ thống và thuận tiện trong bảo trì hoặc mở rộng hệ thống mà không cần hàn hoặc ren phức tạp.

Khớp nối rãnh cho phép tháo lắp nhanh, đảm bảo độ kín khít và giảm chi phí vật liệu và nhân công, trở thành lựa chọn lý tưởng cho các hệ thống PCCC, HVAC, cấp thoát nước, và công nghiệp chế biến.

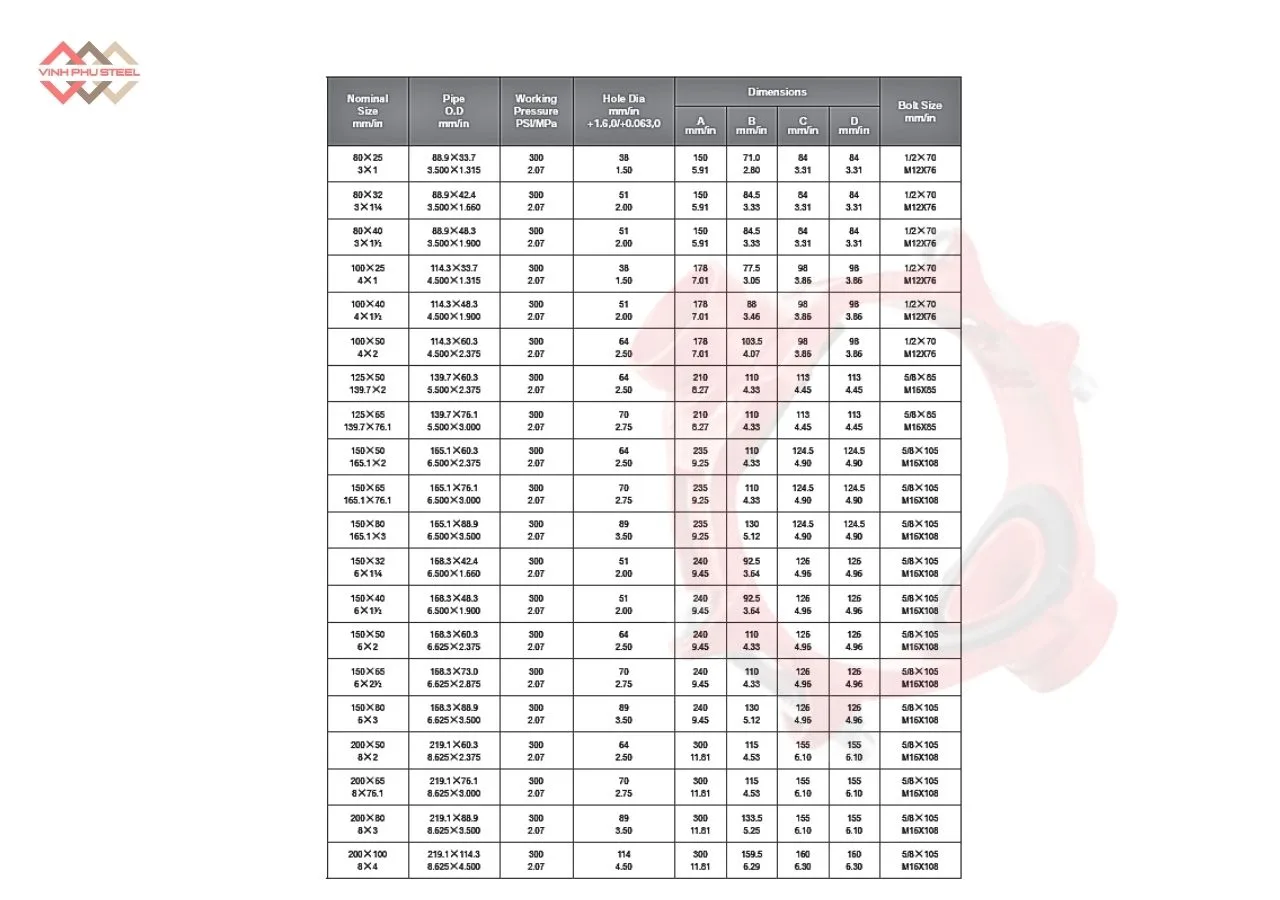

Thông Số Kỹ Thuật Của Đai Khởi Thủy Chữ Thập Nối Rãnh Light-Duty

Thông số chính của Đai Ôm Khởi Thủy Chữ Thập Loại Nhẹ Nối Rãnh MECH:

• Tên sản phẩm: Đai khởi thủy chữ thập nối rãnh.
• Kích thước chính – nhánh rẽ (Outlet size): Từ DN80x25 đến DN200x100
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
• Kiểu kết nối nhánh: Rãnh
• Bulong: Thép mạ kẽm, inox
• Gioăng cao su (Gasket): EPDM / NBR, chịu nhiệt và áp lực
• Áp suất làm việc (Working pressure): 300 PSI (20.7 bar)
• Ứng dụng: Hệ thống PCCC (sprinkler), HVAC, cấp thoát nước, hệ thống ống công nghiệp.
• Phân phối: Thép Vinh Phú

Để tìm hiểu chi tiết thông tin chi tiết từ nhà sản xuất MECH, bạn tải Catalogue tại đây.

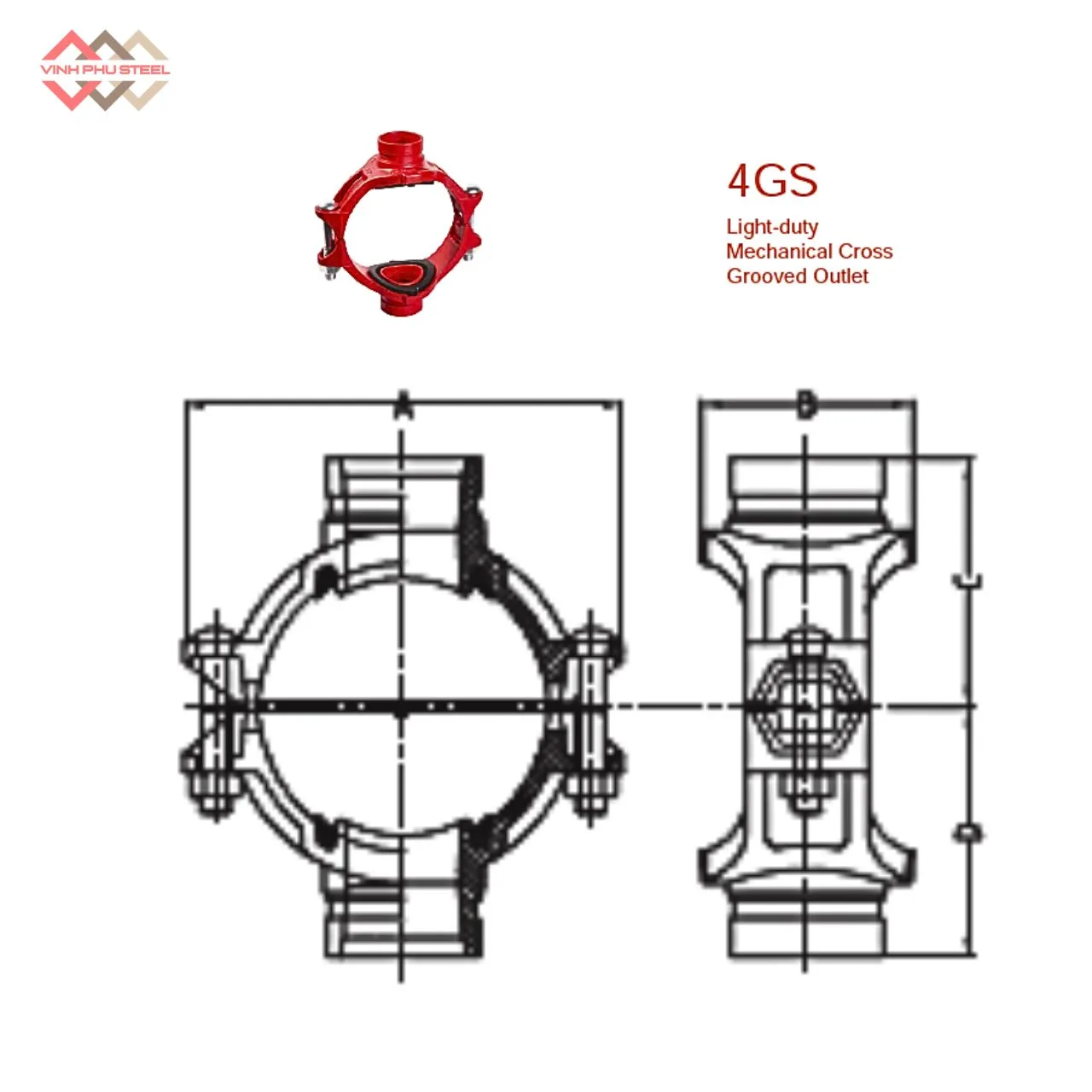

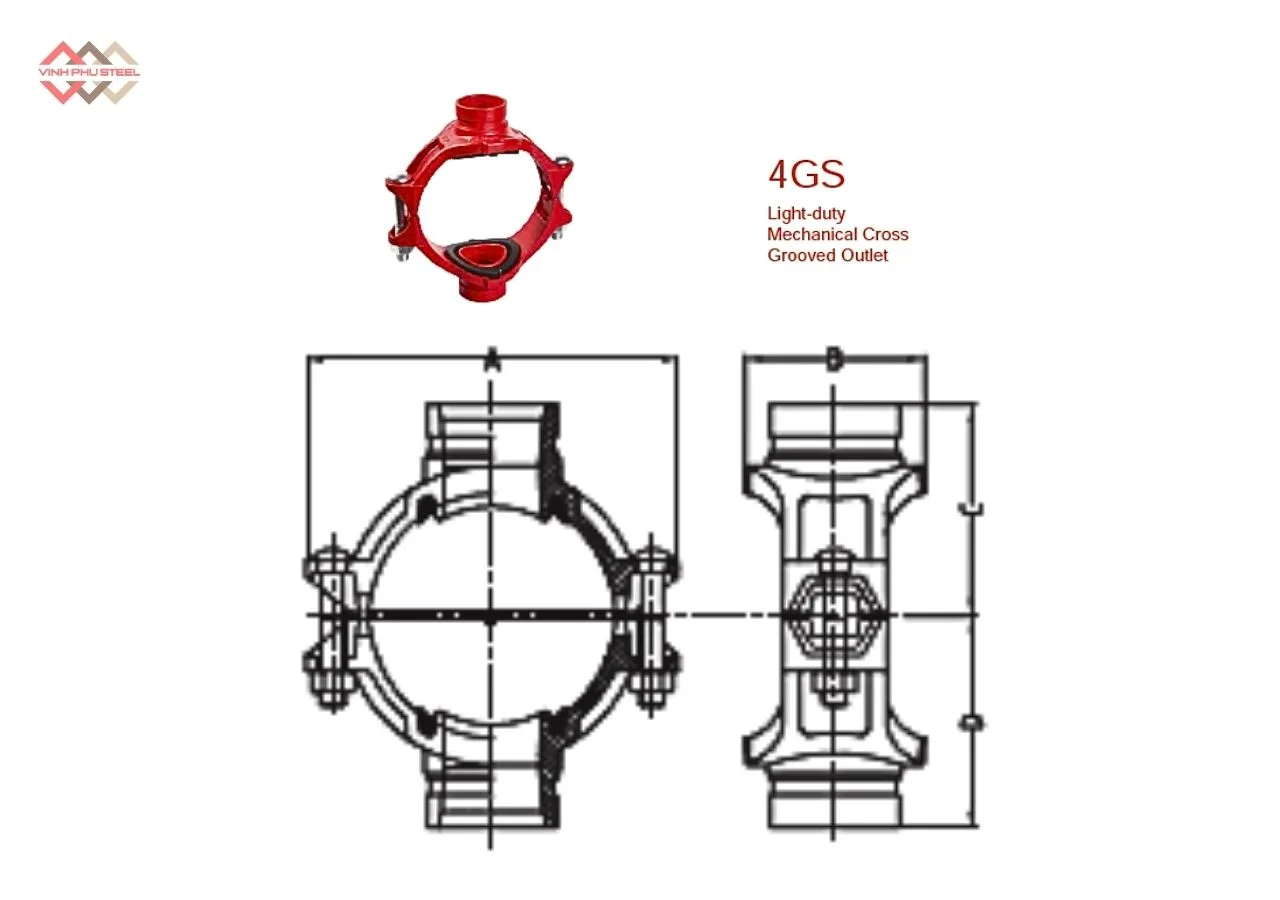

Cấu Tạo Đai Khởi Thủy Chữ Thập Loại Nhẹ MECH

Cấu tạo chính Đai chữ thập nối rãnh loại nhẹ MECH gồm các phần chính sau đây:

1. Thân đai (Body)

   • Hình chữ thập, gồm một đầu kết nối với ống chính và hai đầu nhánh rãnh.
   • Chất liệu gang dẻo hoặc thép đúc, giúp giảm trọng lượng hệ thống mà vẫn đảm bảo độ bền cơ học và chịu áp lực.
   • Bề mặt phủ epoxy, sơn đen hoặc mạ kẽm giúp chống gỉ, chống ăn mòn.

2. Đầu rãnh (Grooved Outlet)

   • Hai đầu rãnh có kích thước như nhau, thẳng hàng và nhỏ hơn đường ống chính.
   • Thiết kế rãnh chuẩn, dễ dàng kết nối với ống bằng khớp nối rãnh.
   • Giúp phân phối dòng chảy đồng đều, thuận tiện khi thi công và giảm thời gian lắp đặt.

3. Gioăng cao su (Gasket)

   • Làm từ EPDM hoặc NBR, tạo độ kín khít, giảm rung và ngăn rò rỉ.

4. Bu lông và đai ốc (Bolts & Nuts)

   • Cố định khớp nối rãnh với thân đai, đảm bảo kết nối chắc chắn.
   • Vật liệu mạ kẽm hoặc inox, bền bỉ và chống rỉ.

5. Lớp phủ bảo vệ (Surface Coating)

   • Sơn epoxy, mạ kẽm hoặc kẽm nhúng nóng, chống ăn mòn, thích hợp môi trường ngoài trời.

Ưu Điểm Của Đai Khởi Thủy Chữ Thập Loại Nhẹ Nối Rãnh MECH

Đai Khởi Thủy Loại Nhẹ Nối Rãnh là giải pháp phụ kiện đường ống hiện đại, được thiết kế để tối ưu hiệu suất, tiết kiệm chi phí và dễ dàng thi công. Dưới đây là những ưu điểm nổi bật giúp sản phẩm này trở thành lựa chọn hàng đầu cho các hệ thống đường ống công nghiệp và dân dụng.

1. Thiết kế chắc chắn, cân đối

Đai khởi thủy được đúc nguyên khối với cấu trúc phân chia dòng chảy đồng đều, giúp duy trì áp lực ổn định trong hệ thống. Thiết kế cân đối không chỉ tăng tính thẩm mỹ mà còn giảm nguy cơ rung lắc, đảm bảo vận hành an toàn.

2. Giảm trọng lượng hệ thống

So với các phụ kiện thép đúc truyền thống, đai khởi thủy loại nhẹ giúp giảm đáng kể tải trọng cho đường ống và khung giá đỡ. Điều này mang lại lợi ích kép: vừa tiết kiệm vật liệu vừa giảm chi phí đầu tư, đồng thời hỗ trợ thiết kế linh hoạt hơn cho toàn bộ hệ thống

3. Lắp đặt và bảo trì dễ dàng

Sản phẩm sử dụng kết nối rãnh thay cho hàn hoặc ren, giúp thi công nhanh chóng, đơn giản và an toàn. Việc lắp đặt dễ dàng đồng nghĩa với việc giảm chi phí nhân công, rút ngắn thời gian bảo trì và hạn chế sai sót trong quá trình vận hành

4. Độ kín và an toàn cao

Đai được trang bị gioăng EPDM/NBR chất lượng cao, giúp chống rò rỉ hiệu quả và giảm rung, giảm tiếng ồn khi hệ thống hoạt động. Tính năng này không chỉ bảo vệ an toàn cho hệ thống mà còn nâng cao tuổi thọ các thiết bị kết nối.

5. Tuổi thọ lâu dài

Bề mặt đai khởi thủy được phủ epoxy hoặc mạ kẽm chống ăn mòn, giúp sản phẩm hoạt động bền bỉ trong nhiều môi trường, từ công nghiệp nặng đến các hệ thống dân dụng. Sản phẩm ít cần bảo dưỡng, đảm bảo hiệu suất lâu dài và ổn định.

6. Linh hoạt và kinh tế

Với thiết kế thông minh, đai khởi thủy loại nhẹ dễ dàng mở rộng hoặc thay đổi hệ thống mà không cần thay toàn bộ phụ kiện. Điều này giúp tiết kiệm vật liệu, giảm chi phí tổng thể và tạo sự linh hoạt tối đa cho các dự án hiện đại.

Ứng Dụng Của Đai Khởi Thủy Chữ Thập Loại Nhẹ Nối Rãnh MECH

Đai Khởi Thủy Loại Nhẹ Nối Rãnh là giải pháp phụ kiện đường ống nhẹ hiện đại, giúp giảm trọng lượng hệ thống, tăng hiệu suất vận hành và tiết kiệm chi phí thi công. Nhờ thiết kế chắc chắn, khả năng chống rò rỉ cao và dễ lắp đặt, sản phẩm được ứng dụng rộng rãi trong nhiều ngành công nghiệp và công trình dân dụng.

1. Hệ thống đường ống công nghiệp

Đai khởi thủy loại nhẹ thường được sử dụng trong các nhà máy, khu công nghiệp để phân nhánh và kết nối ống dẫn nước, khí nén, hơi nóng và hóa chất. Thiết kế đúc nguyên khối đảm bảo dòng chảy đồng đều, duy trì áp lực ổn định và giảm rung động trong quá trình vận hành.

2. Hệ thống phòng cháy chữa cháy (PCCC)

Đai nối rãnh tích hợp gioăng EPDM/NBR chống rò rỉ giúp hệ thống PCCC hoạt động an toàn, hiệu quả. Sản phẩm phù hợp với các đường ống sprinkler, ống dẫn nước chữa cháy và các hệ thống cứu hỏa trong khu công nghiệp, tòa nhà cao tầng.

3. Hệ thống HVAC và cấp thoát nước

Đai khởi thủy loại nhẹ được ứng dụng trong hệ thống điều hòa không khí, ống gió, cấp nước và thoát nước của tòa nhà, khách sạn, văn phòng hay khu thương mại. Thiết kế rãnh giúp thi công nhanh, giảm chi phí nhân công và dễ dàng mở rộng hoặc điều chỉnh hệ thống khi cần.

4. Công trình dân dụng và thương mại

Sản phẩm thích hợp cho các dự án nhà xưởng, resort, trung tâm thương mại và khu dân cư. Nhờ trọng lượng nhẹ và khả năng chống ăn mòn, đai khởi thủy giúp giảm tải trọng, nâng cao tuổi thọ đường ống và đảm bảo thẩm mỹ cho công trình.

5. Dự án xanh và tiết kiệm chi phí

Đai khởi thủy loại nhẹ kết hợp với thiết kế thông minh giúp tối ưu vật liệu, tiết kiệm chi phí lắp đặt và bảo trì, phù hợp với các dự án hướng đến hiệu quả kinh tế và thân thiện môi trường. Đây là giải pháp lý tưởng cho các công trình hiện đại, xanh và bền vững.

Cách Lắp Đặt Đai Khởi Thủy Chữ Thập Loại Nhẹ Nối Rãnh MECH

Đai Khởi Thủy Loại Nhẹ Nối Rãnh được thiết kế để lắp đặt nhanh chóng, an toàn và tiết kiệm chi phí. Với kết nối rãnh thay cho hàn hoặc ren, việc thi công trở nên đơn giản và hiệu quả, phù hợp cho cả hệ thống công nghiệp và dân dụng. Dưới đây là hướng dẫn chi tiết từng bước:

1. Chuẩn bị trước khi lắp đặt

• Kiểm tra kích thước đường ống và đai khởi thủy, đảm bảo phụ kiện đường ống nhẹ phù hợp.
• Vệ sinh bề mặt ống và đai, loại bỏ bụi bẩn, gỉ sét hoặc dầu mỡ để đảm bảo gioăng EPDM/NBR hoạt động tối ưu.
• Chuẩn bị dụng cụ cần thiết: cờ lê, tua vít, thước đo, búa cao su và các phụ kiện rãnh kèm theo.

2. Lắp đặt gioăng chống rò rỉ

• Lắp gioăng EPDM/NBR vào rãnh của đai khởi thủy.
• Đảm bảo gioăng nằm đều, không bị xoắn hoặc lệch, giúp tăng độ kín và giảm rung động khi hệ thống vận hành.

3. Đặt đai khởi thủy lên đường ống

• Đặt đai khởi thủy lên vị trí cần phân nhánh hoặc nối mới.
• Căn chỉnh đúng vị trí để các đường ống kết nối thẳng và đồng trục, tránh làm hỏng gioăng hoặc gây rò rỉ.

4. Siết bulong và cố định

• Sử dụng cờ lê hoặc dụng cụ chuyên dụng để siết bulong theo đúng lực khuyến nghị của nhà sản xuất.
• Kiểm tra lại độ cân bằng và chắc chắn của đai, đảm bảo lắp đặt an toàn và vận hành ổn định.

5. Kiểm tra và vận hành thử

• Mở từ từ van hoặc hệ thống để kiểm tra rò rỉ, rung động hoặc tiếng ồn.
• Nếu phát hiện sự cố, điều chỉnh bulong hoặc gioăng ngay lập tức để đảm bảo hiệu suất tối ưu.

6. Bảo trì định kỳ

• Vệ sinh và kiểm tra gioăng định kỳ để duy trì độ kín và tuổi thọ của phụ kiện đường ống nhẹ.
• Thay gioăng khi bị hư hỏng hoặc giảm tính đàn hồi để đảm bảo hệ thống luôn hoạt động ổn định.

Vấn Đề Thường Gặp Khi Sử Dụng & Biện Pháp Khắc Phục

Mặc dù đai khởi thủy nối rãnh mang lại nhiều lợi ích như lắp đặt nhanh, giảm trọng lượng hệ thống và tuổi thọ cao, nhưng trong quá trình sử dụng vẫn có thể gặp một số vấn đề nếu không tuân thủ đúng kỹ thuật. Dưới đây là các vấn đề phổ biến và cách xử lý hiệu quả:

1. Rò rỉ tại vị trí nối

Nguyên nhân: Gioăng EPDM/NBR bị lắp lệch, hư hỏng hoặc không phù hợp với đường ống.
Biện pháp khắc phục:

• Kiểm tra và lắp đúng gioăng, đảm bảo không bị xoắn hoặc lệch.
• Thay gioăng mới khi phát hiện dấu hiệu mài mòn, nứt hoặc mất đàn hồi.
• Siết bulong theo đúng lực khuyến nghị của nhà sản xuất để đảm bảo độ kín.

2. Rung và tiếng ồn khi hệ thống vận hành

Nguyên nhân: Đai khởi thủy hoặc đường ống lắp không cân bằng, gioăng lắp không đều, hoặc áp lực dòng chảy quá cao.
Biện pháp khắc phục:

• Căn chỉnh đai và đường ống đồng trục, đảm bảo vị trí cân bằng.
• Kiểm tra gioăng và lắp lại nếu cần thiết để giảm rung.
• Sử dụng các biện pháp giảm áp hoặc ống giảm chấn nếu áp lực dòng chảy vượt mức cho phép.

3. Mòn, ăn mòn bề mặt đai

Nguyên nhân: Môi trường chứa hóa chất, ẩm ướt hoặc không được bảo dưỡng định kỳ.
Biện pháp khắc phục:

• Sử dụng đai có bề mặt phủ epoxy hoặc mạ kẽm chống ăn mòn.
• Thường xuyên kiểm tra và vệ sinh bề mặt, tránh tích tụ bụi bẩn và hóa chất.
• Thay thế đai nếu phát hiện dấu hiệu ăn mòn nghiêm trọng.

4. Khó lắp đặt hoặc tháo gỡ

Nguyên nhân: Đường ống không chuẩn kích thước, hoặc chưa làm sạch bề mặt trước khi lắp.
Biện pháp khắc phục:

• Kiểm tra kỹ kích thước đường ống trước khi lắp.
• Vệ sinh bề mặt ống và đai, loại bỏ bụi, dầu mỡ hoặc gỉ sét.
• Sử dụng dụng cụ phù hợp và tuân thủ hướng dẫn lắp đặt để đảm bảo an toàn.

5. Giảm tuổi thọ gioăng hoặc đai

Nguyên nhân: Vận hành quá tải, áp lực cao hơn mức thiết kế hoặc không bảo trì định kỳ.
Biện pháp khắc phục:

• Theo dõi áp lực và lưu lượng dòng chảy để vận hành trong giới hạn cho phép.
• Thực hiện bảo trì định kỳ, kiểm tra gioăng và đai khởi thủy để phát hiện sớm hư hỏng.
• Thay thế phụ kiện khi cần thiết để duy trì hiệu suất tối ưu.

Bảo Dưỡng Đai Khởi Thủy Chữ Thập Loại Nhẹ Nối Rãnh MECH

Để đảm bảo đai khởi thủy nối rãnh luôn hoạt động ổn định, tuổi thọ cao và hạn chế rủi ro rò rỉ, việc bảo dưỡng định kỳ là rất quan trọng. Việc bảo dưỡng đúng cách không chỉ duy trì hiệu suất của phụ kiện đường ống nhẹ mà còn giúp tiết kiệm chi phí sửa chữa và thay thế.

1. Kiểm tra định kỳ

• Thường xuyên kiểm tra gioăng EPDM/NBR và bề mặt đai khởi thủy để phát hiện vết nứt, mài mòn hoặc dấu hiệu ăn mòn.
• Quan sát tình trạng bulong, đai và đường ống, đảm bảo không bị lỏng, lệch hay rung lắc quá mức.

2. Vệ sinh bề mặt

• Lau chùi bề mặt đai và đường ống định kỳ để loại bỏ bụi bẩn, cặn hóa chất hoặc dầu mỡ.
• Sử dụng chất tẩy nhẹ, không ăn mòn, tránh làm hư gioăng hoặc lớp phủ epoxy/mạ kẽm trên đai.

3. Bôi trơn và kiểm tra gioăng

• Nếu cần, bôi trơn gioăng bằng chất bôi trơn chuyên dụng để tăng độ đàn hồi và độ kín.
• Thay gioăng khi thấy mất đàn hồi, nứt hoặc hư hỏng để đảm bảo hệ thống đường ống nhẹ luôn kín và an toàn.

4. Siết chặt và kiểm tra kết nối

• Kiểm tra lại lực siết của bulong sau một thời gian vận hành để đảm bảo đai khởi thủy nối rãnh không bị lỏng.
• Điều chỉnh hoặc siết lại đúng lực theo khuyến nghị của nhà sản xuất, tránh siết quá mạnh gây biến dạng đai hoặc hư gioăng.

5. Bảo dưỡng theo môi trường vận hành

• Trong môi trường ẩm ướt hoặc hóa chất ăn mòn, tăng tần suất kiểm tra và vệ sinh để bảo vệ lớp phủ chống ăn mòn của đai.
• Đối với hệ thống có áp lực cao hoặc dòng chảy mạnh, kiểm tra định kỳ để kịp thời phát hiện rò rỉ hoặc rung động.

6. Lợi ích của bảo dưỡng định kỳ

• Duy trì hiệu suất và độ kín của hệ thống đường ống.
• Kéo dài tuổi thọ của đai khởi thủy và các phụ kiện liên quan.
• Giảm chi phí sửa chữa và thay thế, đồng thời đảm bảo vận hành an toàn và ổn định.

Đai Khởi Thủy Chữ Thập Nối Rãnh MECH Chính Hãng, Giá Rẻ

Thép Vinh Phú là đơn vị uy tín chuyên cung cấp và phân phối các loại đai khởi thủy chữ thập nối rãnh chính hãng, đảm bảo chất lượng, giá cạnh tranh và dịch vụ tận tâm. Sản phẩm của chúng tôi được lựa chọn rộng rãi cho các hệ thống đường ống công nghiệp, PCCC, HVAC và các công trình dân dụng, giúp lắp đặt nhanh chóng, an toàn và tiết kiệm chi phí.

Hãy liên hệ ngay Thép Vinh Phú để nhận báo giá mới & tốt nhất

Hotline: 0933 710 789

>> Xem Thêm: Các loại Đai khởi thủy, Tê nối, Chữ Thập và những phụ kiện chuyên dụng cho đường ống.
