Chữ Thập Thu Ren Loại Mỏng MECH – Reducing Cross Slim Type

Mô tả

Trong các hệ thống đường ống công nghiệp, PCCC hay HVAC, việc kết nối các đoạn ống khác kích thước luôn đòi hỏi phụ kiện phù hợp để đảm bảo độ kín, độ bền và an toàn cho toàn hệ thống.

Nhằm đáp ứng nhu cầu này, Chữ Thập Thu Ren Loại Mỏng MECH ra đời như một giải pháp tối ưu, giúp phân nhánh dòng chảy linh hoạt và dễ dàng kết nối các ống có kích cỡ khác nhau mà vẫn đảm bảo hiệu suất vận hành ổn định.

Chữ Thập Thu Ren Loại Mỏng MECH – Sim Type

Chữ Thập Thu Ren Loại Mỏng (tiếng Anh: Reducing Cross Slim Type) là phụ kiện nối ống chuyên dụng trong các hệ thống đường ống công nghiệp, PCCC, HVAC… có nhiệm vụ phân nhánh dòng chảy theo bốn hướng.

Điểm đặc biệt của loại chữ thập này là cặp nhánh rẽ được thiết kế nối ren, cho phép liên kết chắc chắn và tháo lắp dễ dàng trong quá trình thi công hoặc bảo trì. Các đầu nối có kích thước khác nhau, giúp kết nối linh hoạt giữa các đường ống không đồng kích cỡ.

Với thiết kế thành mỏng – trọng lượng nhẹ, Chữ Thập Thu Ren Loại Mỏng MECH vẫn đảm bảo độ kín, độ bền và khả năng chịu áp lực cao, đồng thời tiết kiệm không gian lắp đặt và giảm tải trọng hệ thống.

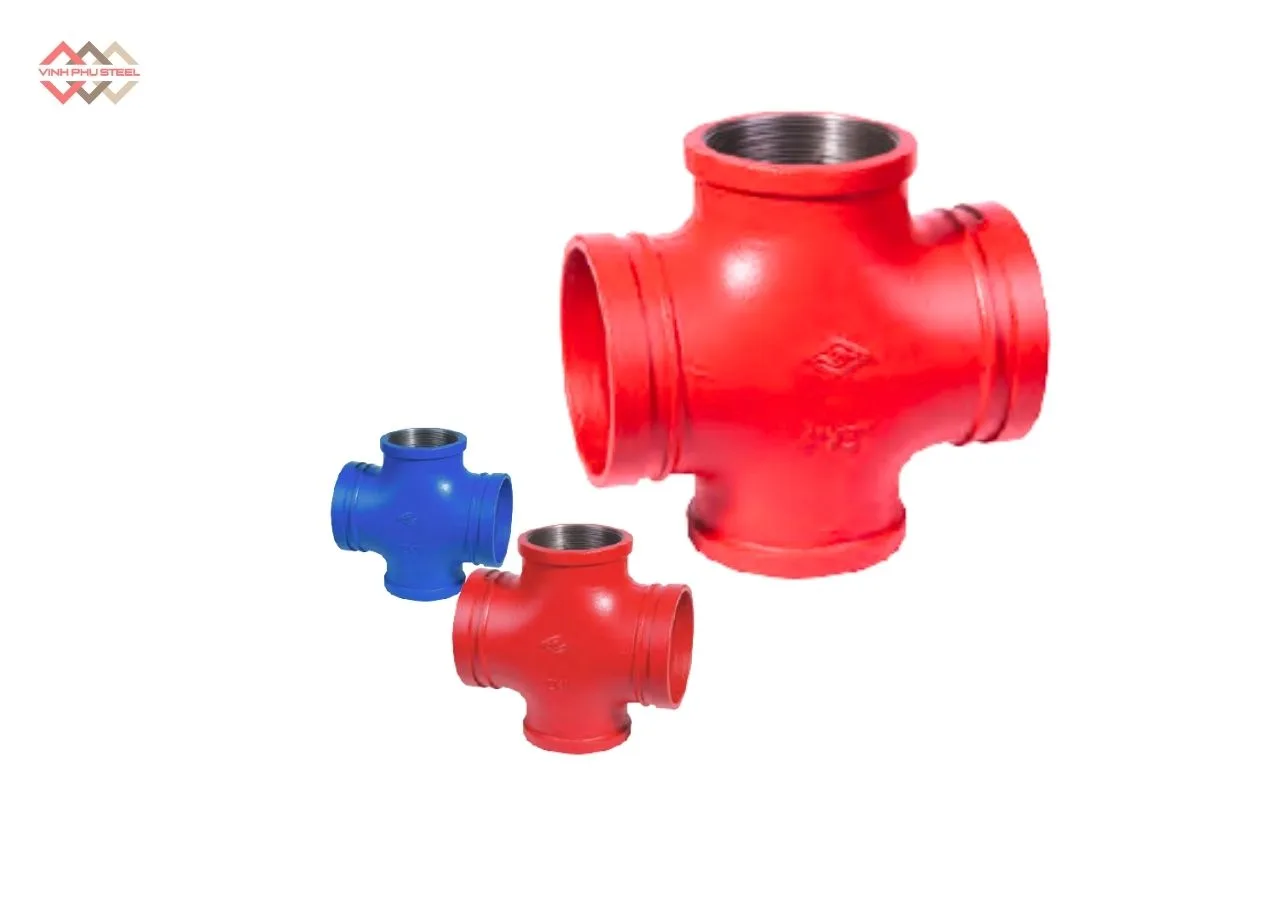

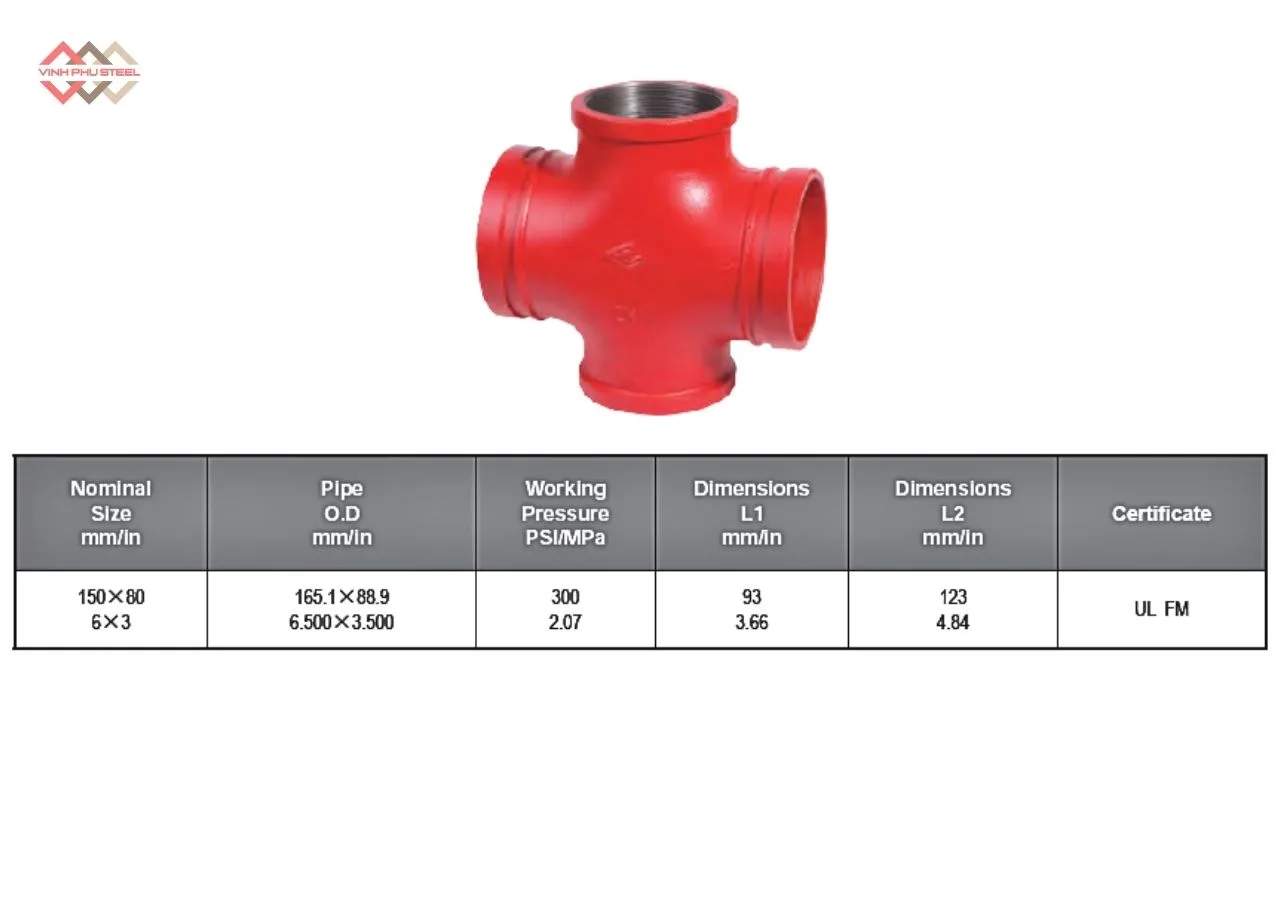

Thông Số Kỹ Thuật Chữ Thập Giảm Ren Loại Mỏng MECH

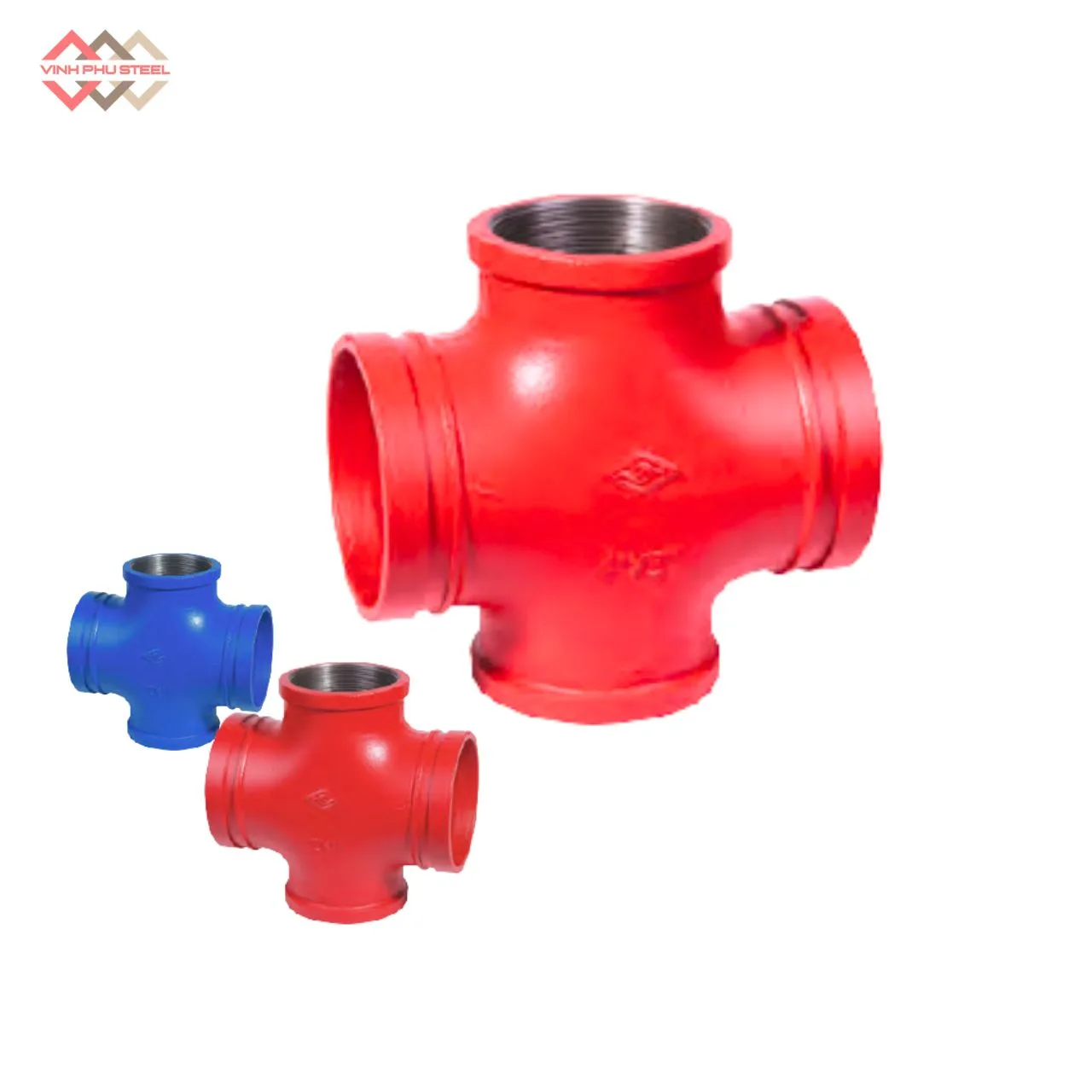

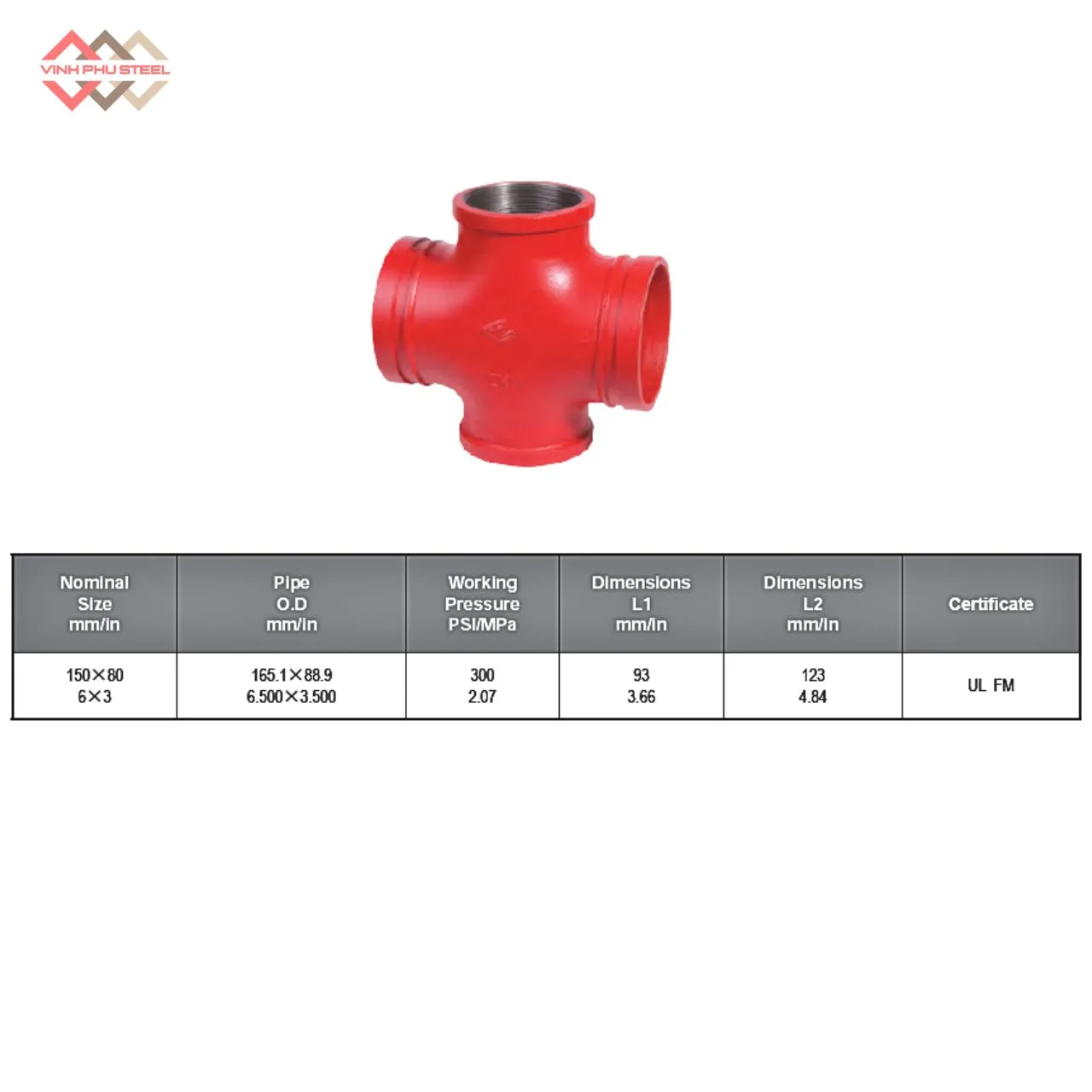

Thông số chính của Tê 4 ngã thu Ren Slim Type Mech:

• Tên sản phẩm: T 4 ngã thu nối rãnh – ren
• Dải kích thước DN(ống chính x ống rẽ): DN150x80
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
• Kiểu liên kết: 1 cặp đầu nối rãnh, 1 cặp đầu nối ren trong (female thread)
• Áp suất làm việc: 300PSI.
• Nhà phân phối: Thép Vinh Phú.

Để tìm hiểu chi tiết thông tin chi tiết từ nhà sản xuất MECH, bạn tải Catalogue tại đây.

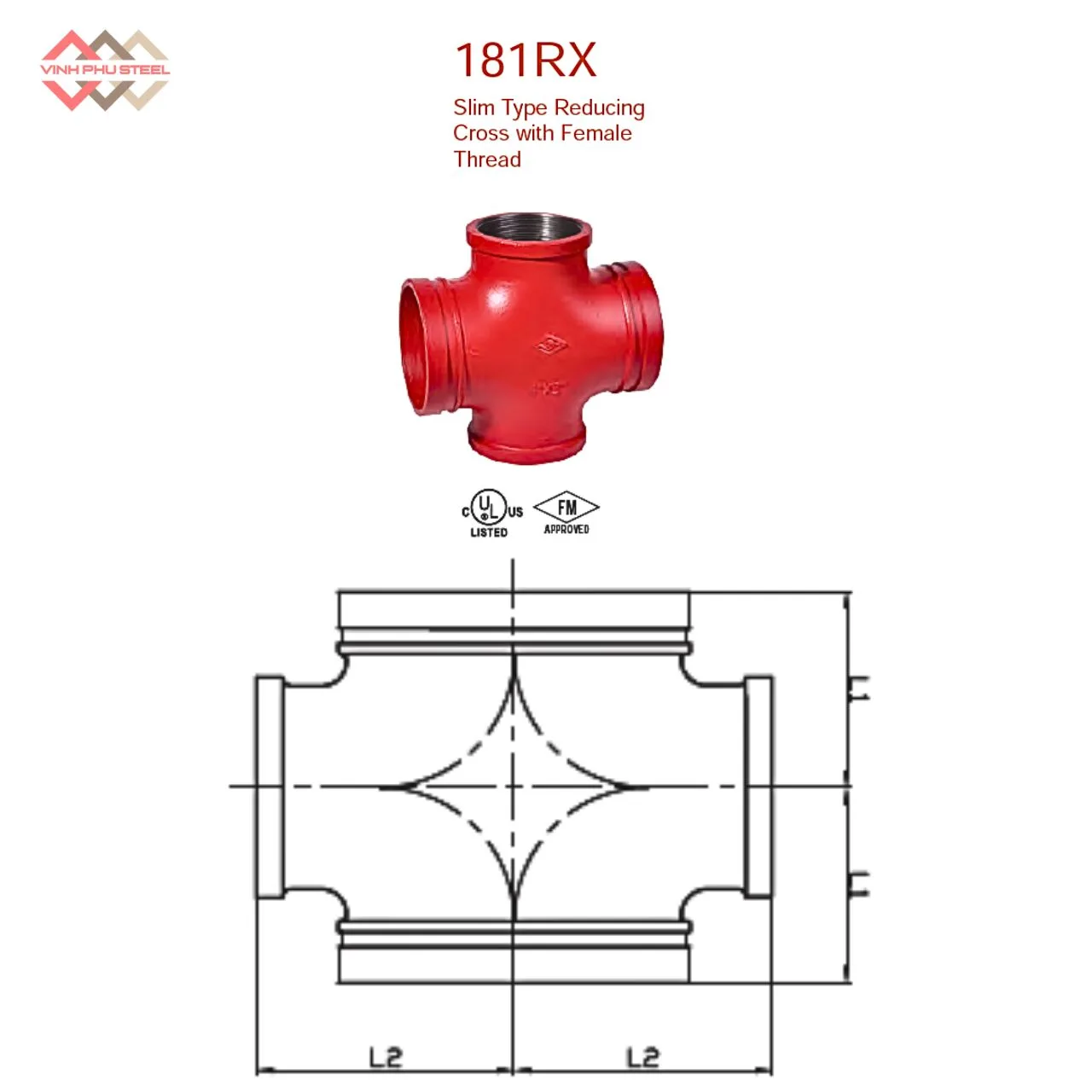

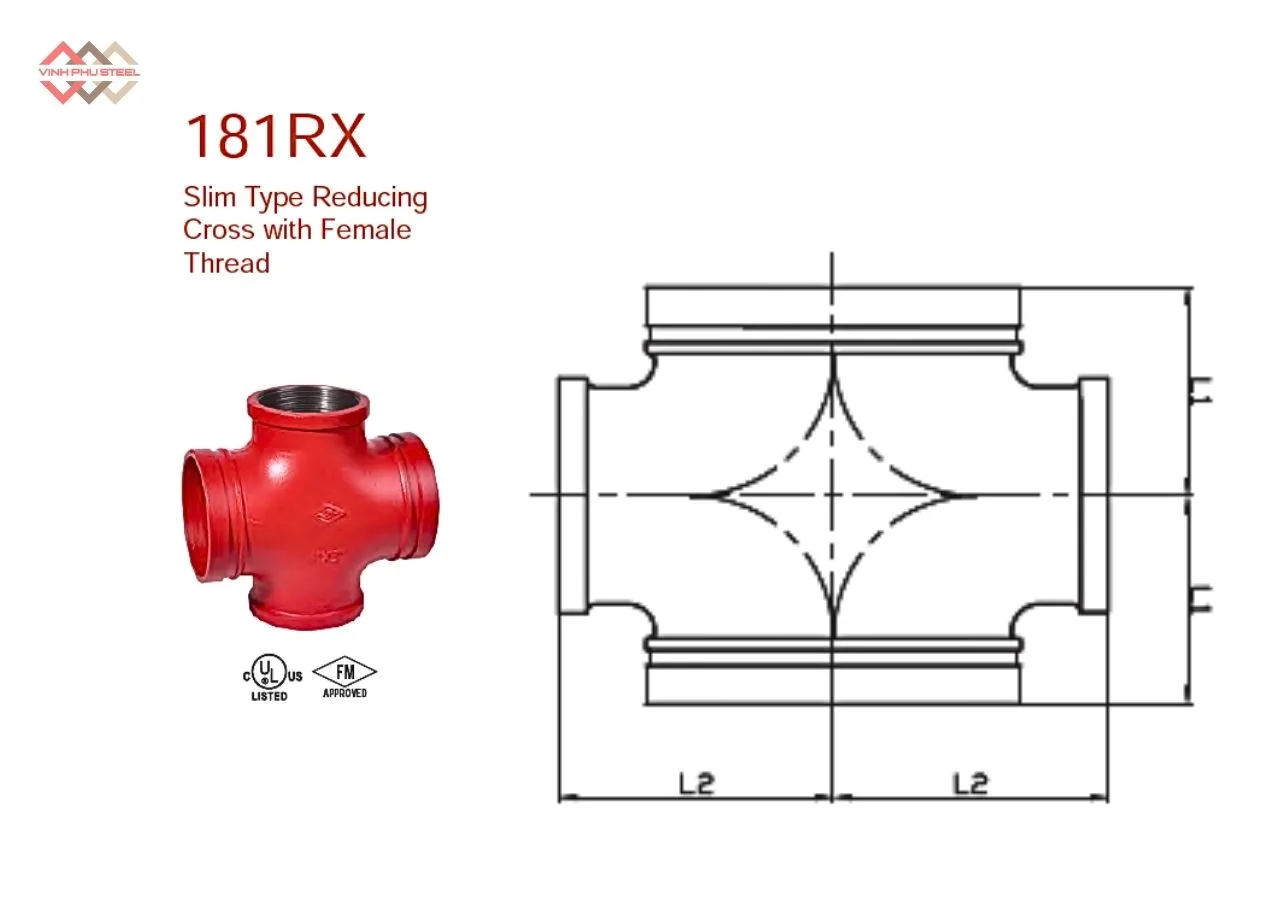

Cấu Tạo Của Chữ Thập Thu Ren Loại Mỏng MECH

Cấu tạo của Chữ Thập Thu Ren Loại Mỏng được thiết kế chắc chắn và tinh gọn, phù hợp cho các hệ thống đường ống yêu cầu độ bền và khả năng kết nối linh hoạt. Cụ thể gồm các phần chính sau:

1. Thân chữ thập:

   • Được đúc từ gang dẻo (ASTM A536, Grade 65-45-12) hoặc thép đúc (QT450-10) – hai loại vật liệu có độ bền cao, chịu áp lực và va đập tốt.
   • Thiết kế dạng chữ thập 4 hướng, đảm bảo phân nhánh dòng chảy ổn định trong hệ thống.

2. Kiểu liên kết:

   • Gồm 1 cặp đầu nối rãnh dùng để kết nối nhanh với ống bằng khớp nối rãnh (grooved coupling).
   • 1 cặp đầu nối ren trong (female thread) giúp liên kết chặt chẽ với các ống hoặc phụ kiện ren khác, thuận tiện cho lắp đặt và tháo dỡ khi bảo trì.

3. Bề mặt hoàn thiện:

   • Có nhiều lựa chọn phù hợp với điều kiện sử dụng khác nhau, bao gồm:
     bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, hoặc kẽm nhúng nóng.
   • Các lớp phủ này giúp chống ăn mòn, rỉ sét và tăng tuổi thọ cho phụ kiện khi làm việc trong môi trường ẩm, nhiệt độ cao hoặc ngoài trời.

Hướng dẫn lắp ráp Chữ Thập Thu Ren Loại Mỏng MECH

Để đảm bảo hệ thống đường ống vận hành an toàn, kín khít và đúng kỹ thuật, việc lắp đặt Chữ Thập Thu Ren cần được thực hiện theo các bước sau:

1. Chuẩn bị trước khi lắp đặt

• Kiểm tra phụ kiện: Đảm bảo chữ thập không bị nứt, móp hoặc lỗi ren, bề mặt phủ còn nguyên vẹn.
• Kiểm tra ống và khớp nối: Làm sạch bụi, dầu mỡ, gỉ sét ở đầu ống và ren để tránh rò rỉ khi lắp.
• Chuẩn bị dụng cụ: Cờ lê lực, dụng cụ siết ren, dầu bôi trơn ren hoặc băng keo lụa (PTFE tape), và bộ khớp nối rãnh (grooved coupling).

2. Lắp cặp đầu nối ren trong (Female Thread)

1. Quấn băng keo lụa (PTFE tape) quanh phần ren ngoài của ống hoặc phụ kiện ren (2–3 vòng đều tay, theo chiều siết ren).
2. Lắp đầu ống ren vào đầu ren trong của chữ thập, siết tay cho đến khi vừa khít.
3. Dùng cờ lê lực siết thêm 1/4 – 1/2 vòng để đảm bảo kín mà không làm hỏng ren.
4. Lặp lại thao tác tương tự cho đầu còn lại.

3. Lắp cặp đầu nối rãnh (Grooved Connection)

1. Đưa ống rãnh vào đầu nối rãnh của chữ thập, đảm bảo mép rãnh nằm đúng vị trí giữa vòng đệm khớp nối.
2. Lắp vòng đệm cao su (gasket) vào khớp nối, căn chỉnh đều giữa hai mép rãnh.
3. Kẹp thân khớp nối (grooved coupling housing) vào vị trí, siết bu-lông đều hai bên.
4. Kiểm tra lại khe hở giữa hai thân khớp – phải khép kín theo tiêu chuẩn của nhà sản xuất (thường 1–2 mm).

4. Kiểm tra sau khi lắp đặt

• Đảm bảo tất cả các mối nối được siết đều và đúng lực.
• Thực hiện thử áp lực hoặc kiểm tra rò rỉ bằng nước/xà phòng tại các điểm nối.
• Vệ sinh lại bề mặt phụ kiện, sơn phủ chống rỉ (nếu cần).

Lưu ý kỹ thuật

• Không siết ren quá chặt để tránh làm hỏng ren hoặc nứt thân gang.
• Luôn giữ đúng hướng dòng chảy theo thiết kế hệ thống.
• Nên sử dụng phụ kiện cùng thương hiệu MECH để đảm bảo độ tương thích cao nhất.

Những Vấn Đề Thường Gặp & Biện Pháp Khắc Phục

Trong quá trình sử dụng có thể phụ kiện gặp một số vấn đề ngoài ý muốn. Chúng ta cần phát hiện sớm để khắc phục để tránh gây thiệt hại, dưới đây những những vấn đề thường gặp như:

1. Rò rỉ tại đầu nối ren

   • Nguyên nhân:
     • Quấn băng keo lụa không đủ vòng hoặc sai chiều.
     • Siết ren quá chặt hoặc quá lỏng, làm hở ren.
     • Bề mặt ren bị bẩn, móp hoặc hư hỏng.
   • Biện pháp khắc phục:
     • Làm sạch ren trước khi lắp.
     • Quấn băng keo lụa 2–3 vòng đúng chiều xoay.
     • Dùng cờ lê lực để siết đúng mô-men quy định, tránh vặn quá mạnh gây nứt thân gang.

1. Rò rỉ tại đầu nối rãnh (Grooved Connection)

   • Nguyên nhân:
     • Gasket (gioăng cao su) bị lệch hoặc lắp ngược.
     • Siết bu-lông không đều hai bên khớp nối.
     • Rãnh ống không đúng tiêu chuẩn (sâu quá hoặc nông quá).
   • Biện pháp khắc phục:
     • Kiểm tra và đặt gioăng đúng vị trí giữa hai đầu ống.
     • Siết bu-lông đều hai bên, theo cặp và đối xứng.
     • Đảm bảo kích thước rãnh ống đúng chuẩn theo catalogue MECH.

1. Sai hướng dòng chảy hoặc lệch tâm đường ống

   • Nguyên nhân:
     • Lắp ngược chiều thiết kế.
     • Không căn chỉnh vị trí các đầu nối trước khi siết chặt.
   • Biện pháp khắc phục:
     • Đọc kỹ sơ đồ lắp đặt và hướng dòng chảy trước khi thi công.
     • Căn chỉnh các đoạn ống thẳng hàng trước khi cố định khớp nối.

1. Ăn mòn hoặc rỉ sét sớm

   • Nguyên nhân:
     • Sử dụng loại bề mặt không phù hợp với môi trường (ẩm, hóa chất, ngoài trời…).
     • Không vệ sinh hoặc sơn bảo vệ sau khi lắp đặt.
   • Biện pháp khắc phục:
     • Chọn đúng bề mặt: mạ kẽm hoặc kẽm nhúng nóng cho môi trường ẩm, ngoài trời.
     • Định kỳ kiểm tra và bảo dưỡng lớp sơn phủ để kéo dài tuổi thọ sản phẩm.

1. Nứt hoặc hỏng thân chữ thập

   • Nguyên nhân:
     • Siết ren quá mạnh hoặc lệch tâm.
     • Tác động cơ học trong quá trình vận chuyển/lắp đặt.
   • Biện pháp khắc phục:
     • Dùng cờ lê lực để siết vừa đủ.
     • Tránh va đập, rơi rớt trong quá trình thao tác.

Khuyến nghị kỹ thuật

• Luôn kiểm tra ren, rãnh, gioăng trước khi lắp.
• Sử dụng phụ kiện và khớp nối đồng bộ MECH để đảm bảo độ kín và tuổi thọ.
• Sau khi lắp đặt, nên thử áp lực hệ thống trước khi đưa vào vận hành chính thức.

Ưu điểm của Chữ Thập Thu Ren Loại Mỏng MECH – Sim Type

Trong hệ thống đường ống công nghiệp, việc lựa chọn đúng loại phụ kiện không chỉ giúp đảm bảo độ kín khít và an toàn, mà còn ảnh hưởng trực tiếp đến hiệu suất vận hành. Chữ Thập Thu Ren Loại Mỏng nổi bật với thiết kế thông minh, vật liệu bền chắc và khả năng tương thích cao, mang lại nhiều lợi ích vượt trội trong thi công và sử dụng thực tế.

1. Kết hợp hai kiểu liên kết linh hoạt

Thiết kế gồm 1 cặp đầu nối rãnh và 1 cặp đầu nối ren trong, giúp dễ dàng kết nối giữa các hệ thống ống khác nhau mà vẫn đảm bảo độ kín, độ bền cao. Cấu trúc này còn giúp tháo lắp, bảo trì hoặc mở rộng hệ thống thuận tiện hơn, tiết kiệm thời gian và chi phí thi công.

2. Vật liệu bền chắc – chịu áp lực cao

Thân chữ thập được sản xuất từ gang dẻo (ASTM A536, Grade 65-45-12) hoặc thép đúc (QT450-10), có khả năng chịu tải, chịu va đập và áp lực lớn trong thời gian dài mà không bị nứt vỡ. Đây là yếu tố quan trọng giúp sản phẩm hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

3. Nhiều tùy chọn bề mặt – chống ăn mòn tối ưu

Bề mặt được hoàn thiện đa dạng: đen, sơn thường, sơn epoxy, mạ kẽm hoặc kẽm nhúng nóng, phù hợp với mọi môi trường từ khô ráo, ẩm ướt đến ngoài trời hoặc có hóa chất nhẹ. Các lớp phủ này giúp tăng độ bền, chống rỉ sét và kéo dài tuổi thọ sản phẩm.

4. Thiết kế mỏng – gọn nhẹ, dễ lắp đặt

Kiểu dáng loại mỏng (Thin Type) giúp giảm trọng lượng tổng thể, thuận tiện khi lắp đặt ở những không gian hạn chế hoặc trên cao, đồng thời vẫn đảm bảo độ bền và độ kín tuyệt đối.

5. Hiệu suất vận hành ổn định

Các mối nối được gia công chính xác, cho phép dòng chảy phân bố đều, áp lực ổn định, hạn chế tổn thất lưu lượng và tiếng ồn trong hệ thống.

6. Tính tương thích cao – ứng dụng rộng rãi

Phù hợp với nhiều hệ thống ống tiêu chuẩn quốc tế, đặc biệt trong PCCC, HVAC, cấp thoát nước và đường ống công nghiệp chế biến, giúp các kỹ sư và nhà thầu dễ dàng tích hợp vào nhiều loại công trình khác nhau.

Ứng dụng của Chữ Thập Thu Ren Loại Mỏng MECH – Sim Type

Nhờ thiết kế linh hoạt, độ bền cao và khả năng kết nối giữa các loại ống khác nhau, Chữ Thập Giảm Ren Loại Mỏng được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng. Sản phẩm đáp ứng tốt các yêu cầu về độ kín, chịu áp lực và dễ dàng lắp đặt trong nhiều môi trường làm việc khác nhau.

1. Hệ thống phòng cháy chữa cháy (PCCC)

Chữ thập thu ren loại mỏng được dùng để phân nhánh hoặc gom dòng nước chữa cháy trong các tuyến ống chính, hệ thống sprinkler hoặc trụ cứu hỏa. Nhờ cấu tạo kết hợp đầu nối rãnh và đầu nối ren, sản phẩm giúp quá trình thi công, bảo trì hoặc thay thế phụ kiện diễn ra nhanh chóng, tiết kiệm thời gian và công sức.

2. Hệ thống HVAC (Điều hòa, thông gió và làm mát)

Sử dụng phổ biến trong đường ống dẫn nước lạnh, khí hoặc dung dịch làm mát. Thiết kế loại mỏng giúp sản phẩm dễ dàng lắp đặt ở những khu vực có không gian hạn chế như trần kỹ thuật, phòng máy hoặc khu vực ẩn trong công trình.

3. Hệ thống cấp thoát nước công nghiệp và dân dụng

Chữ thập thu ren loại mỏng MECH thích hợp cho các hệ thống cấp nước, thoát nước, xử lý nước thải và hệ thống ống sinh hoạt. Bề mặt được xử lý bằng sơn epoxy, mạ kẽm hoặc kẽm nhúng nóng giúp chống ăn mòn và kéo dài tuổi thọ khi hoạt động trong môi trường ẩm ướt.

4. Ngành công nghiệp chế biến và sản xuất

Được sử dụng trong các hệ thống đường ống dẫn dầu, khí nén, hóa chất nhẹ hoặc chất lỏng công nghiệp. Với vật liệu gang dẻo và thép đúc chất lượng cao, phụ kiện đảm bảo khả năng chịu áp lực lớn và hoạt động ổn định trong điều kiện công nghiệp khắc nghiệt.

5. Hệ thống cơ điện (MEP) trong công trình xây dựng

Phụ kiện được ứng dụng trong các tuyến ống kỹ thuật chính của tòa nhà, nhà xưởng và khu công nghiệp. Khả năng kết nối linh hoạt giúp kỹ sư dễ dàng tích hợp vào hệ thống MEP tổng thể mà vẫn đảm bảo độ bền và tính an toàn cho toàn bộ đường ống.

6. Hệ thống hạ tầng và công trình ngoài trời

Phù hợp sử dụng trong các hệ thống cấp nước công cộng, khu đô thị, trạm bơm hoặc khu công nghiệp nhờ khả năng chống rỉ sét, chịu thời tiết tốt và độ bền cao trong môi trường ngoài trời.

Phân Loại Chữ Thập Thu Ren Loại Mỏng MECH – Sim Type

Tùy theo yêu cầu kỹ thuật và môi trường sử dụng, Chữ Thập Thu Ren Loại Mỏng được sản xuất từ các vật liệu khác nhau nhằm đáp ứng tối ưu về độ bền, khả năng chịu áp lực và chống ăn mòn. Dưới đây là các loại phổ biến theo vật liệu cấu tạo:

1. Chữ Thập Thu Ren Loại Mỏng bằng Gang Dẻo (Ductile Iron)

• Tiêu chuẩn: ASTM A536, Grade 65-45-12
• Đặc tính:
  • Có độ bền kéo và độ dẻo cao hơn gang xám thông thường.
  • Hấp thụ lực tốt, chống nứt gãy khi chịu tải hoặc va đập.
  • Thường được sử dụng trong hệ thống PCCC, HVAC và cấp nước với áp suất trung bình.
• Ưu điểm nổi bật: Giá thành hợp lý, dễ gia công, bề mặt mịn và độ kín cao khi kết nối ren – rãnh.

2. Chữ Thập Thu Ren Loại Mỏng bằng Thép Đúc (Cast Steel)

• Mác thép: QT450-10
• Đặc tính:
  • Có khả năng chịu áp suất và nhiệt độ cao, phù hợp với môi trường làm việc nặng.
  • Độ bền cơ học và tuổi thọ cao, ít bị biến dạng khi vận hành liên tục.
  • Phù hợp cho các hệ thống dầu khí, công nghiệp chế biến và hóa chất nhẹ.
• Ưu điểm nổi bật: Bền vững, chịu được tác động cơ học mạnh, thích hợp cho các công trình yêu cầu độ an toàn cao.

3. Phân loại theo bề mặt hoàn thiện (kết hợp vật liệu)

Mỗi loại vật liệu đều có thể được phủ thêm lớp bảo vệ khác nhau để nâng cao khả năng chống ăn mòn:

• Bề mặt đen: Dùng trong môi trường khô ráo, trong nhà.
• Sơn thường: Tăng tính thẩm mỹ, bảo vệ bề mặt khỏi bụi bẩn nhẹ.
• Sơn epoxy: Chống ăn mòn tốt, thích hợp môi trường ẩm hoặc hơi hóa chất.
• Mạ kẽm: Chống rỉ sét, dùng trong môi trường ngoài trời hoặc công nghiệp ẩm.
• Kẽm nhúng nóng: Lớp bảo vệ dày, chịu thời tiết khắc nghiệt, tuổi thọ cao nhất trong các loại bề mặt.

Mua Chữ Thập Thu, Chữ Thập Giảm Loại Mỏng Chính Hãng

Với nhiều năm kinh nghiệm trong lĩnh vực phân phối phụ kiện ống công nghiệp, Thép Vinh Phú tự hào là đơn vị uy tín hàng đầu chuyên cung cấp chữ thập thu, chữ thập giảm loại mỏng chất lượng cao, đáp ứng đầy đủ các tiêu chuẩn kỹ thuật khắt khe.

Các sản phẩm tại Thép Vinh Phú được nhập trực tiếp từ nhà sản xuất uy tín, đảm bảo độ chính xác, độ bền cơ học và khả năng chịu áp lực vượt trội, phù hợp cho nhiều hệ thống như PCCC, HVAC, cấp thoát nước, và đường ống công nghiệp.

Không chỉ cam kết giá thành cạnh tranh nhất thị trường, Thép Vinh Phú còn mang đến dịch vụ tư vấn kỹ thuật tận tâm, giúp khách hàng lựa chọn đúng chủng loại và kích cỡ phù hợp với từng công trình.

Hãy liên hệ ngay Thép Vinh Phú để nhận báo giá mới & tốt nhất
