Chữ Thập Nối Rãnh WPT – Equal Cross

Mô tả

Trong hệ thống đường ống công nghiệp, PCCC hay HVAC, phụ kiện chữ thập nối rãnh giữ vai trò quan trọng trong việc phân nhánh dòng chảy đồng đều theo bốn hướng. Đảm bảo lưu lượng và áp lực ổn định trong toàn hệ thống. Chữ thập nối rãnh WPT là phụ kiện nối rãnh chất lượng cao, của thương hiệu WPT uy tín tại Trung Quốc.

Nhờ ưu điểm lắp đặt nhanh, tháo dỡ dễ dàng, độ kín khít cao và độ bền vượt trội, chữ thập nối rãnh ngày càng được sử dụng rộng rãi trong nhiều công trình – từ dân dụng đến công nghiệp nặng. Không chỉ mang lại hiệu quả kỹ thuật, sản phẩm còn giúp tiết kiệm thời gian thi công và chi phí bảo trì.

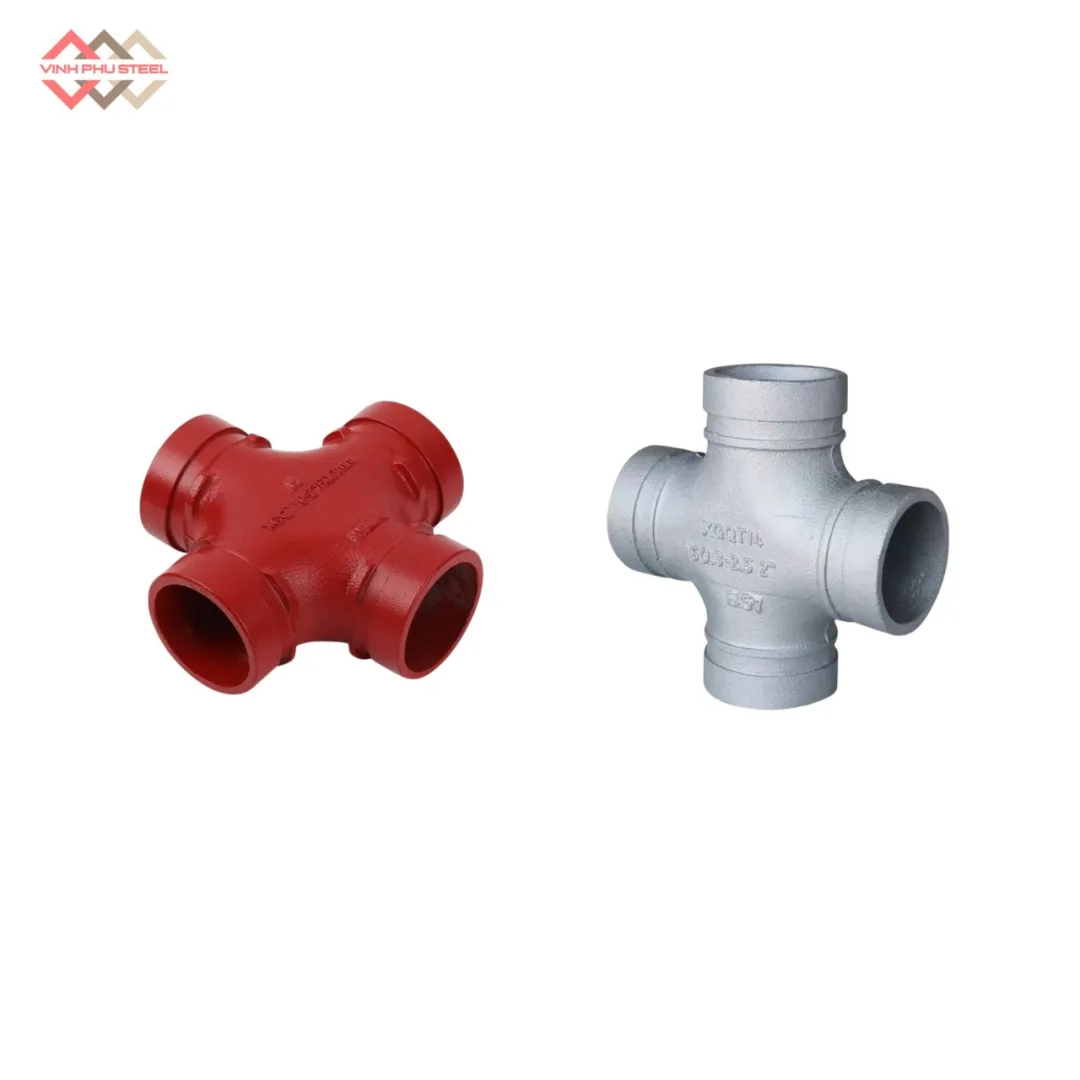

Chữ thập nối rãnh WPT – Equal Cross

Chữ thập nối rãnh WPT, hay còn gọi là Equal Cross nối rãnh, là phụ kiện đường ống dạng “+” với bốn đầu kết nối bằng rãnh. Tất cả các nhánh đều có cùng kích thước, vì vậy sản phẩm còn được biết đến với tên gọi tê chữ thập đều nối rãnh hoặc tê cân bằng nối rãnh.

Với thiết kế chắc chắn từ gang cầu hoặc thép mạ kẽm, sơn epoxy, chữ thập nối rãnh mang lại khả năng kết nối nhanh, tháo lắp dễ dàng mà không cần hàn hay ren. Điều này giúp tiết kiệm thời gian thi công, đồng thời vẫn đảm bảo độ kín khít, an toàn và độ bền cao.

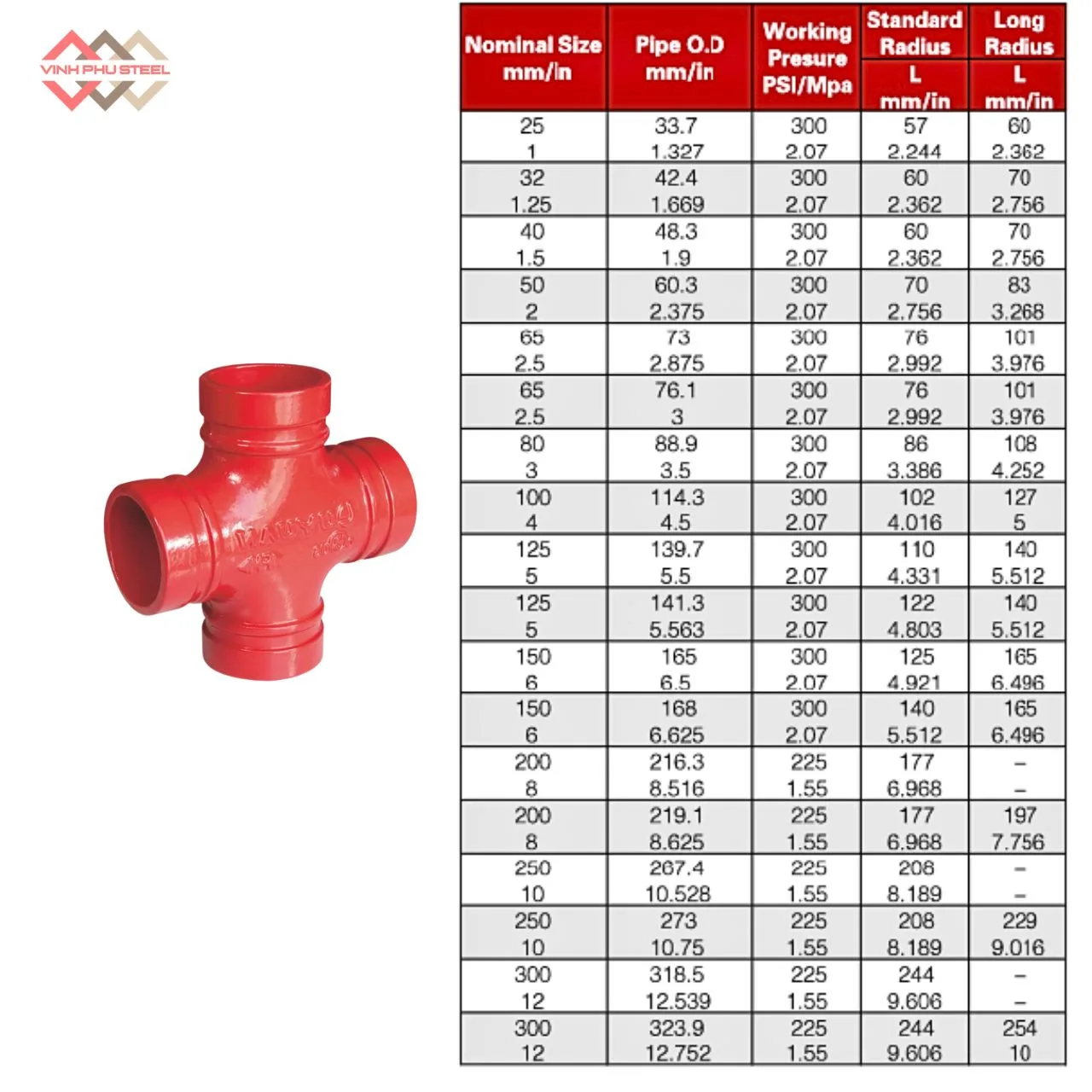

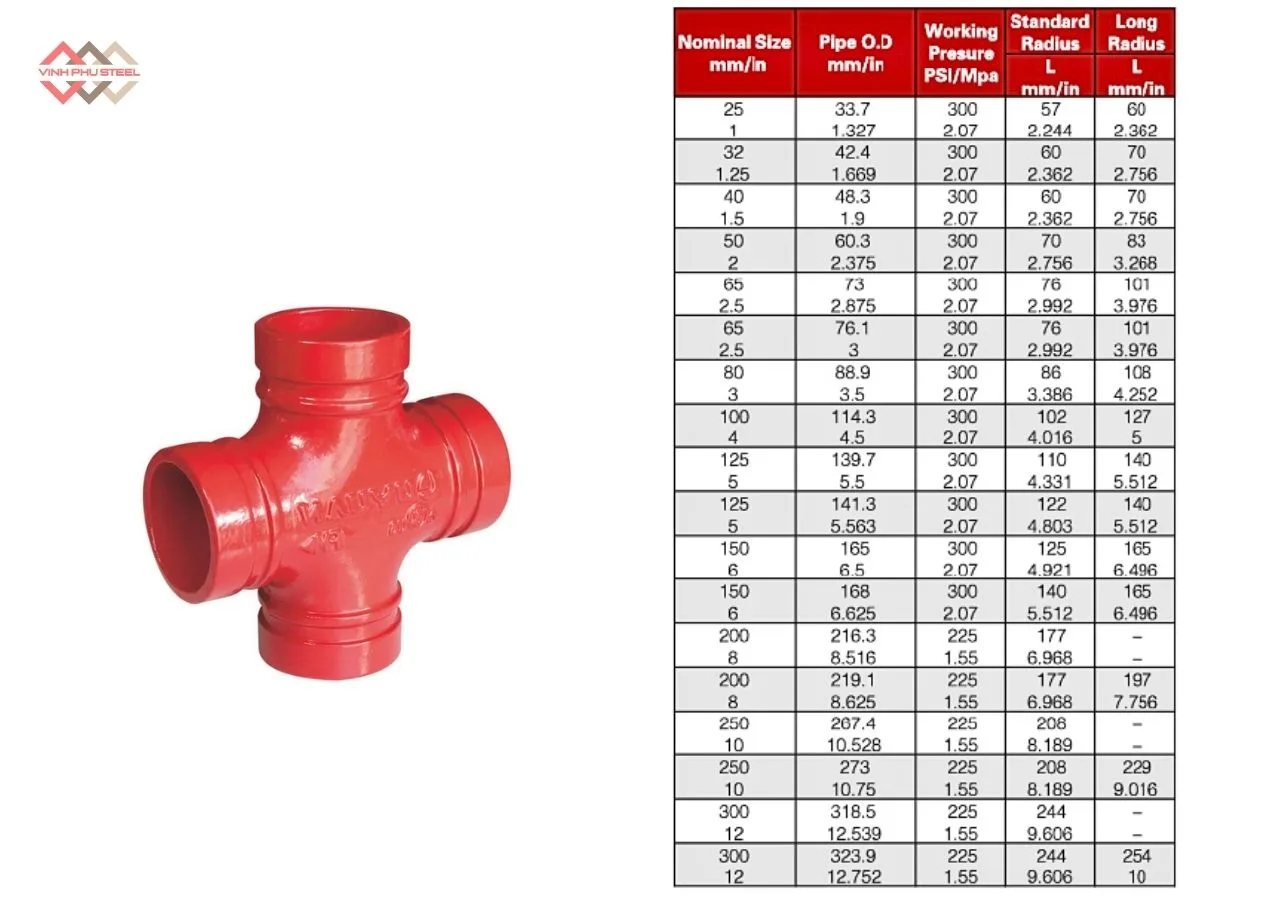

Thông số kỹ thuật của Chữ thập nối rãnh WPT

Thông số kỹ thuật chữ thập nối rãnh WPT:

• Thương hiệu: WPT – Trung Quốc
• Sản phẩm: Thập nối rãnh
• Vật liệu: Gang cầu ( Gang dẻo chuyên dụng).
• Lớp phủ bề mặt: Sơn epoxy cao cấp
• Kích cỡ chính – nhánh: Từ DN50 đến DN300
• Áp lực làm việc: 1.55 – 2.07 Mpa (15.5 – 20.7 bar)
• Tiêu chuẩn kết nối: Rãnh (grooved) theo tiêu chuẩn quốc tế
• Ứng dụng: PCCC, HVAC, cấp thoát nước, hệ thống đường ống công nghiệp

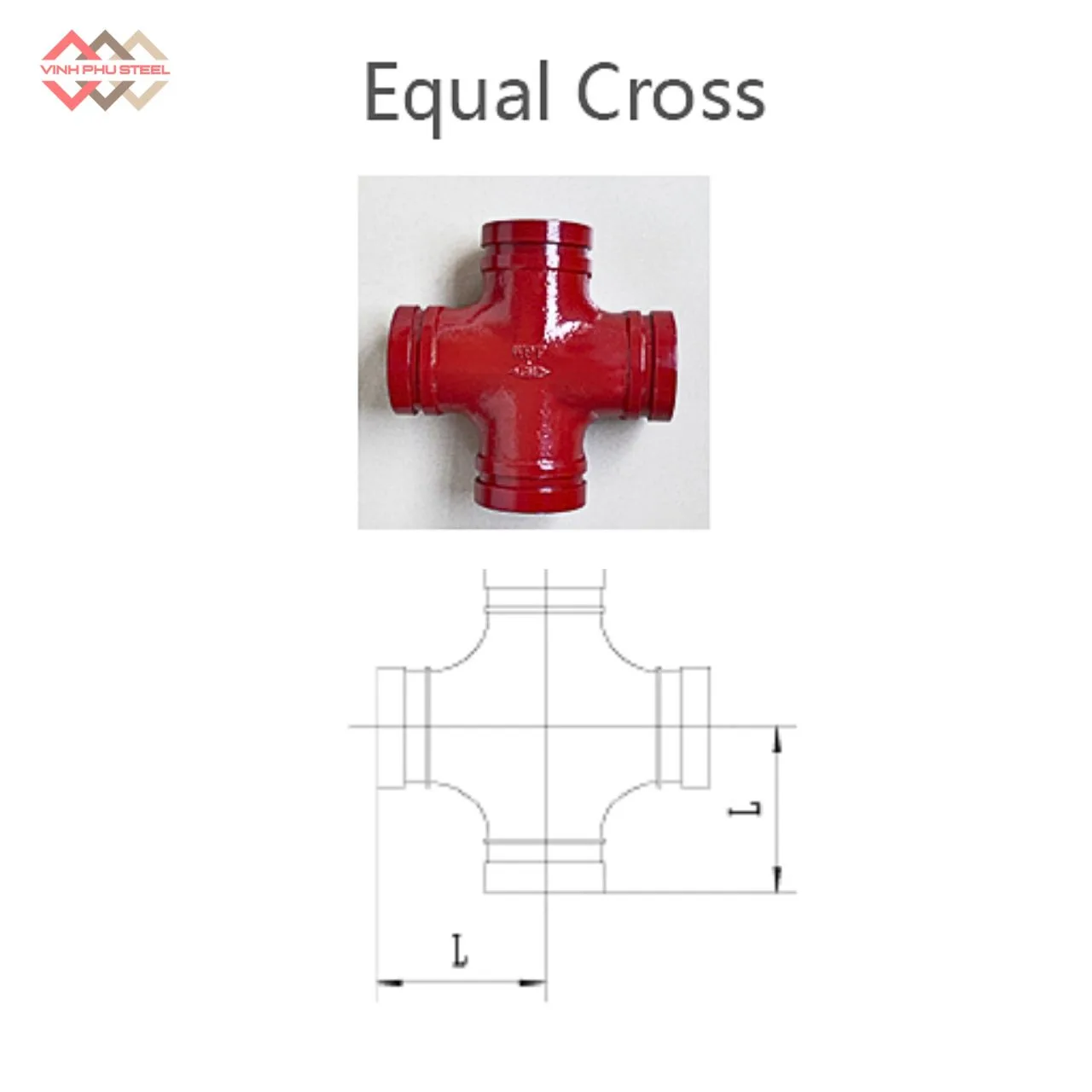

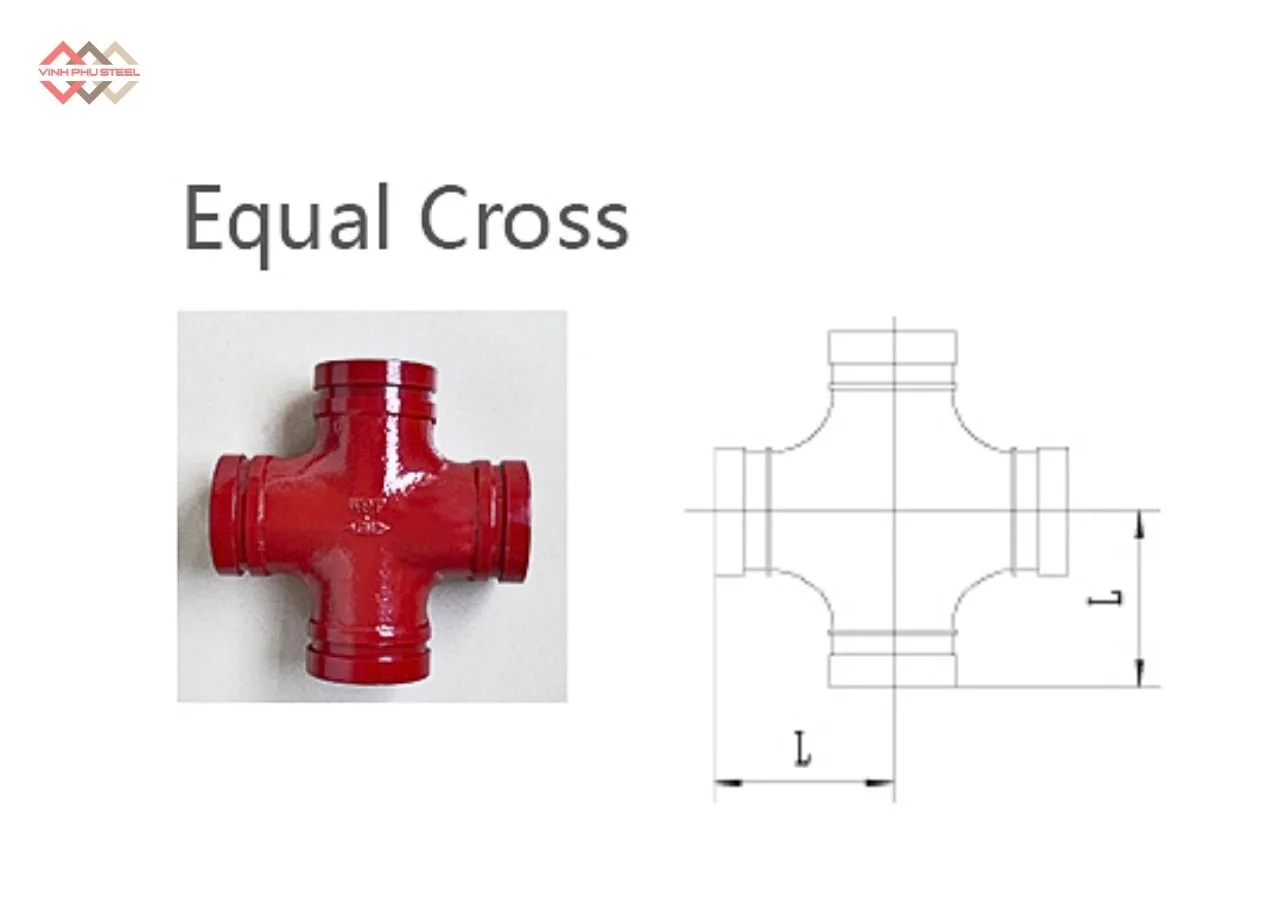

Cấu tạo Chữ thập nối rãnh WPT (Equal Cross)

Nối Chữ thập rãnh WPT, hay còn gọi là Equal Cross nối rãnh hoặc tê chữ thập đều nối rãnh, có cấu tạo khá đơn giản nhưng đảm bảo độ bền và tính ổn định cao khi lắp đặt trong hệ thống đường ống. Các bộ phận chính gồm:

1. Thân chữ thập (Body)
   • Được đúc từ gang cầu (ductile iron), có độ bền cơ học cao, chịu được áp lực và rung động trong hệ thống.
   • Bên ngoài phủ sơn epoxy hoặc mạ kẽm nhúng nóng để chống gỉ sét, thích hợp cho môi trường ẩm ướt và công nghiệp nặng.
2. Bốn đầu kết nối rãnh (Grooved Ends)
   • Được gia công chính xác theo tiêu chuẩn rãnh (grooved) để kết hợp với các khớp nối rãnh.
   • Giúp lắp đặt nhanh chóng, tháo dỡ dễ dàng, không cần hàn hay ren.

Hướng dẫn cách lắp ráp Chữ Thập Nối Rãnh WPT (Equal Cross)

Việc lắp đặt chữ thập nối rãnh, hay còn gọi là Equal Cross nối rãnh hoặc tê chữ thập đều nối rãnh, rất đơn giản nhờ thiết kế rãnh tiêu chuẩn. Các bước thực hiện như sau:

1. Chuẩn bị trước khi lắp đặt

• Kiểm tra chữ thập nối rãnh gang cầu và các phụ kiện đi kèm (ron, vòng khóa – khớp nối, bulong).
• Đảm bảo bề mặt rãnh ống và tê chữ thập đều nối rãnh sạch sẽ, không có bụi bẩn, dầu mỡ hay vết xước.
• Chọn đúng loại ron cao su (EPDM, NBR, v.v.) phù hợp với môi trường sử dụng (nước sạch, dầu, khí…).

2. Lắp ron làm kín

• Đặt ron vào vị trí rãnh trên đầu ống.
• Đảm bảo ron ôm khít và không bị xoắn hoặc gấp nếp.

3. Kết nối chữ thập nối rãnh

• Đưa Equal Cross nối rãnh vào đúng vị trí cần phân nhánh.
• Căn chỉnh sao cho bốn nhánh tê chữ thập đều nối rãnh khớp hoàn toàn với các đoạn ống.

4. Lắp vòng khóa và bulong siết

• Đặt hai nửa vòng khóa (housing) vào vị trí rãnh của ống và chữ thập.
• Lắp bulong, siết đều hai bên từ từ để vòng khóa ôm chặt ron.
• Không siết lệch hoặc siết quá mạnh, tránh gây hỏng ren hoặc biến dạng housing.

5. Kiểm tra sau lắp ráp

• Đảm bảo tất cả các bulong đã siết chặt và đều lực.
• Thử áp lực hoặc cho nước chảy qua để kiểm tra độ kín khít.
• Nếu phát hiện rò rỉ, cần tháo ra kiểm tra ron và lắp lại.

Những vấn đề thường gặp khi lắp Chữ Thập Nối Rãnh WPT và cách khắc phục

Trong quá trình thi công, chữ thập nối rãnh (Equal Cross nối rãnh) hay còn gọi là tê chữ thập đều nối rãnh có thể gặp một số sự cố. Nếu không xử lý đúng cách, hệ thống dễ bị rò rỉ hoặc giảm tuổi thọ.

1. Rò rỉ tại mối nối

Nguyên nhân:

• Ron cao su lắp sai vị trí, bị xoắn hoặc bám bẩn.
• Vòng khóa siết chưa đủ lực hoặc siết lệch.

Biện pháp khắc phục:

• Tháo ra vệ sinh bề mặt rãnh và ron.
• Căn chỉnh ron đúng vị trí, siết bulong đều hai bên theo đúng lực khuyến cáo.
• Sử dụng ron đúng loại (EPDM, NBR…) phù hợp môi trường.

2. Lắp sai hướng chữ thập nối rãnh

Nguyên nhân:

• Không căn chỉnh đúng trục ống trước khi siết bulong.
• Bốn nhánh của tê chữ thập đều nối rãnh không đồng tâm.

Biện pháp khắc phục:

• Nới lỏng vòng khóa, chỉnh lại hướng chữ thập.
• Đảm bảo các nhánh của Equal Cross nối rãnh thẳng hàng trước khi siết chặt.

3. Vết nứt hoặc biến dạng thân chữ thập

Nguyên nhân:

• Dùng lực siết quá mạnh, vượt tiêu chuẩn.
• Sử dụng chữ thập nối rãnh gang cầu không đạt chất lượng hoặc hàng giả.

Biện pháp khắc phục:

• Dùng cờ lê lực để siết đúng tiêu chuẩn.
• Mua tê chữ thập đều nối rãnh chính hãng từ nhà cung cấp uy tín để đảm bảo chất lượng.

4. Ăn mòn bề mặt, giảm tuổi thọ

Nguyên nhân:

• Sử dụng trong môi trường ăn mòn nhưng không có lớp phủ bảo vệ phù hợp.
• Lớp sơn epoxy bị bong tróc.

Biện pháp khắc phục:

• Chọn Equal Cross nối rãnh phủ epoxy hoặc mạ kẽm nhúng nóng cho môi trường ẩm, ăn mòn.
• Bảo trì định kỳ, sơn phủ lại nếu phát hiện bong tróc.

Ưu điểm đặc trưng của Chữ Thập Nối Rãn WPT (Equal Cross WPT)

Chữ thập nối rãnh wpt (Equal Cross nối rãnh) là phụ kiện không thể thiếu trong các hệ thống ống hiện đại. Sản phẩm này không chỉ giúp phân nhánh đều theo 4 hướng, mà còn sở hữu nhiều ưu điểm nổi bật khiến nó trở thành lựa chọn hàng đầu trong thi công cơ điện, PCCC, HVAC và cấp thoát nước.

1. Lắp đặt nhanh chóng, tiết kiệm thời gian

• Nhờ thiết kế rãnh tiêu chuẩn, việc kết nối chữ thập nối rãnh chỉ cần sử dụng khớp nối, ron cao su và bulong siết.
• Không cần hàn hay ren, tương tự như khi sử dụng bầu giảm nối rãnh ren hay côn thu nối rãnh ren gang, giúp rút ngắn thời gian thi công đáng kể.

2. Kín khít và an toàn tuyệt đối

• Ron cao su chuyên dụng (EPDM, NBR…) đảm bảo khả năng chống rò rỉ khi hệ thống vận hành áp lực cao.
• Tính năng này cũng giống như ở Grooved Reducer Threaded Coupling và côn giảm tốc ren trong chữ thập, luôn duy trì độ kín khít lâu dài.

3. Độ bền vượt trội, chống ăn mòn

• Được sản xuất từ gang cầu chất lượng cao, phủ sơn epoxy, chữ thập nối rãnh chịu được môi trường ẩm ướt, hóa chất nhẹ và điều kiện khắc nghiệt.
• Điều này cũng là ưu điểm chung của các phụ kiện khác như bầu giảm chữ thập đầu ren rãnh đồng tâm, giúp hệ thống bền bỉ hơn.

4. Dễ dàng tháo lắp, thuận tiện bảo trì

• Khi cần thay thế hoặc bảo dưỡng, có thể tháo tê chữ thập đều nối rãnh mà không ảnh hưởng đến toàn bộ hệ thống.
• Cách tháo lắp linh hoạt này cũng được áp dụng cho côn thu nối rãnh ren gang và Grooved Reducer Threaded Coupling, giúp tiết kiệm chi phí bảo trì.

5. Ứng dụng đa dạng

• Phù hợp với nhiều hệ thống: PCCC, HVAC, cấp thoát nước, xử lý công nghiệp.
• Có thể kết hợp linh hoạt cùng các phụ kiện như côn giảm tốc ren trong, bầu giảm nối rãnh ren chữ thập để tạo nên giải pháp đường ống đồng bộ, an toàn và hiệu quả.

Ứng Dụng Thực Tế Của Bầu Giảm Nối Rãnh Ren WPT

Trong hệ thống đường ống hiện đại, việc thay đổi kích thước giữa các đoạn ống là yêu cầu bắt buộc để đảm bảo lưu lượng, áp suất và tính linh hoạt. Lúc này, bầu giảm nối rãnh ren  chữ thập trở thành phụ kiện quan trọng, thay thế cho phương pháp hàn hoặc ren truyền thống vốn tốn nhiều thời gian và công sức.

1. Ứng dụng trong hệ thống PCCC

Trong các công trình như trung tâm thương mại, nhà xưởng, kho hàng, côn thu nối rãnh ren gang chữ thập được sử dụng để kết nối ống chính có đường kính lớn với các ống nhánh nhỏ hơn.

Ưu điểm:

• Đảm bảo áp lực nước phân bổ đồng đều đến từng họng chữa cháy.
• Giảm thất thoát áp suất khi dẫn nước từ bơm chính ra nhiều khu vực.
• Tháo lắp nhanh chóng trong trường hợp cần thay thế hoặc bảo dưỡng hệ thống.

So với mối hàn hoặc ren, việc sử dụng Grooved Reducer Threaded Coupling giúp hệ thống PCCC linh hoạt hơn, rút ngắn thời gian thi công đáng kể.

2. Ứng dụng trong hệ thống HVAC (Điều hòa không khí & thông gió)

Trong mạng lưới làm mát của tòa nhà hoặc nhà máy, bầu giảm chữ thập đầu ren rãnh đồng tâm bằng gang đóng vai trò kết nối đường ống lớn từ chiller với các ống dẫn nhỏ đi đến từng khu vực.

Ưu điểm:

• Duy trì lưu lượng ổn định để hệ thống làm mát hoạt động hiệu quả.
• Giảm rung lắc và tiếng ồn trong quá trình vận hành.
• Thuận tiện khi mở rộng hoặc nâng cấp hệ thống HVAC mà không cần thay đổi toàn bộ đường ống.

3. Ứng dụng trong cấp thoát nước sinh hoạt & công nghiệp

Trong hệ thống cấp thoát nước, từ hộ gia đình đến nhà máy, côn giảm tốc ren trong chữ thập  giúp kết nối nhanh các ống nước có kích thước khác nhau mà không cần dùng đến máy hàn hay ren cơ khí phức tạp.

Ưu điểm:

• Lắp đặt nhanh chóng, tiết kiệm thời gian và chi phí nhân công.
• Độ kín khít cao, hạn chế rò rỉ ngay cả trong môi trường áp lực lớn.
• Thích hợp với các hệ thống cần bảo trì định kỳ vì dễ tháo lắp.

4. Ứng dụng trong ngành công nghiệp chế biến và sản xuất

Tại các nhà máy chế biến thực phẩm, dược phẩm, hóa chất…, đường ống vận hành liên tục và yêu cầu vệ sinh, an toàn cao. Grooved Reducer Threaded Coupling thường được sử dụng để thay đổi kích thước ống dẫn chất lỏng, hơi hoặc khí nén.

Ưu điểm:

• Giúp hệ thống linh hoạt, có thể thay đổi cấu trúc khi mở rộng dây chuyền sản xuất.
• Vật liệu gang cầu phủ sơn epoxy hoặc mạ kẽm chống ăn mòn, phù hợp với môi trường khắc nghiệt.
• Hạn chế tối đa thời gian ngừng hoạt động của dây chuyền khi cần bảo dưỡng.

Địa chỉ mua Chữ Thập Nối Rãnh WPT chính hãng – Thép Vinh Phú

Trong các hệ thống đường ống công nghiệp, Chữ Thập Nối Rãnh WPT là phụ kiện quan trọng, giúp kết nối và phân nhánh ống nhanh chóng, an toàn, tiết kiệm chi phí. Tuy nhiên, để đảm bảo chất lượng và tuổi thọ của hệ thống, việc lựa chọn nhà phân phối uy tín là yếu tố then chốt.

Thép Vinh Phú là địa chỉ được nhiều khách hàng và nhà thầu lớn tin tưởng khi tìm mua Chữ Thập Nối Rãnh WPT chính hãng. Không chỉ đơn thuần cung cấp sản phẩm, chúng tôi còn mang đến cho khách hàng:

• Sự an tâm về chất lượng: Mỗi sản phẩm đều có nguồn gốc rõ ràng, đạt chuẩn UL/FM quốc tế.
• Giải pháp tối ưu cho công trình: Đội ngũ kỹ thuật tư vấn loại phụ kiện, kích thước phù hợp với từng nhu cầu.
• Tiết kiệm chi phí – tối ưu hiệu quả: Giá cả cạnh tranh, hỗ trợ giao hàng tận nơi, giúp tiến độ thi công nhanh hơn.
• Dịch vụ đồng hành lâu dài: Bảo đảm hỗ trợ kỹ thuật và cung cấp phụ kiện thay thế khi cần.

Chính những yếu tố này đã giúp Thép Vinh Phú trở thành một trong những nhà phân phối chữ thập nối rãnh WPT hàng đầu tại Việt Nam.

Để nhận báo giá chính xác nhất, bạn vui lòng liên hệ trực tiếp đến Hotline: 0933 710 789

Bên cạn đó, bạn có thể tải Catalogue Grooved WPT tại đây.
