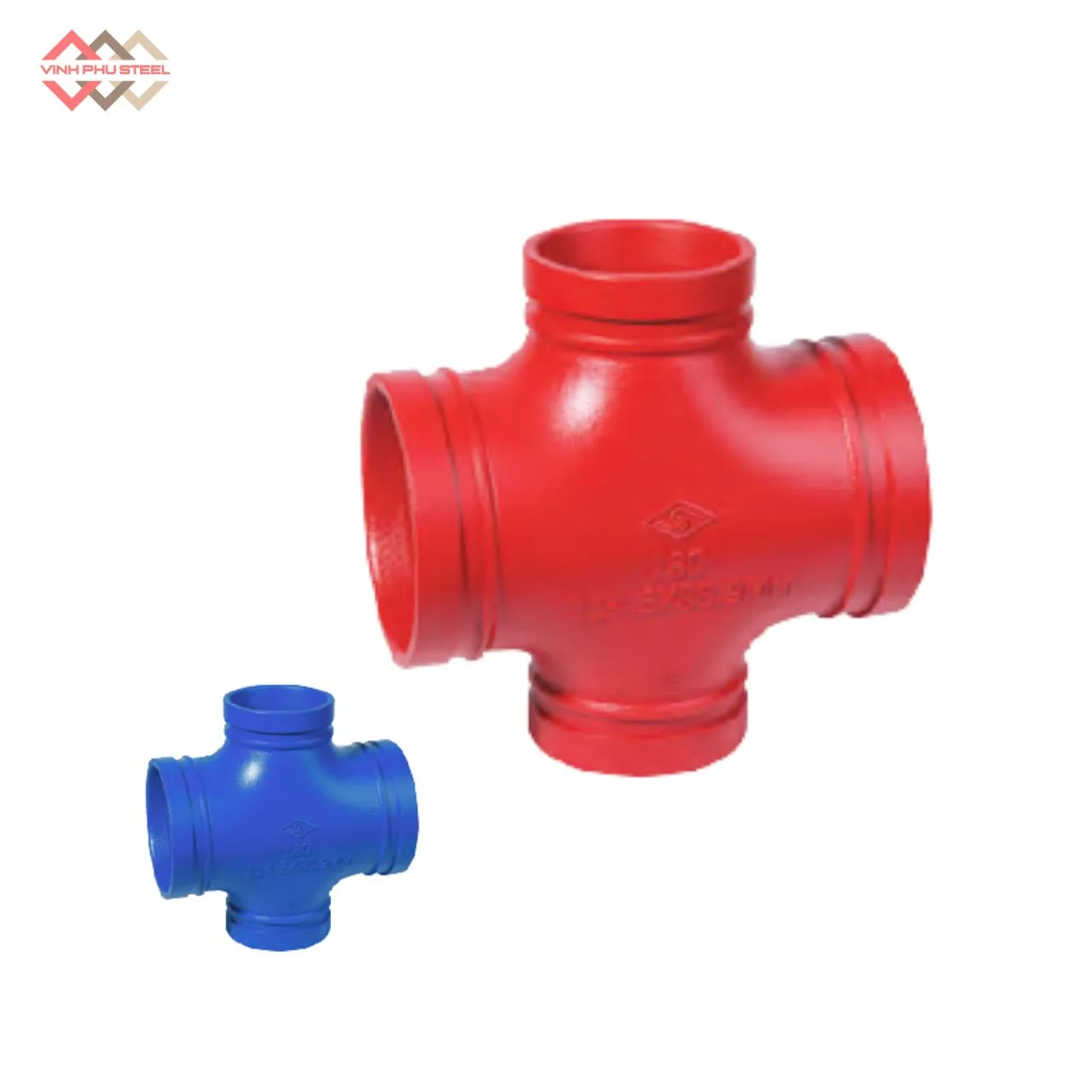

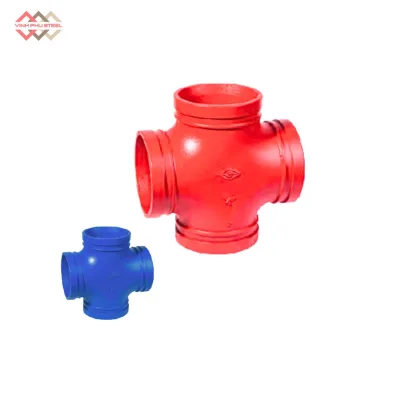

Chữ Thập Giảm Nối Rãnh MECH – Reducing Cross

Mô tả

Trong hệ thống đường ống công nghiệp, việc kết nối các nhánh ống có kích thước khác nhau đòi hỏi phụ kiện phù hợp để đảm bảo độ kín khít và hiệu suất truyền dẫn. Chữ Thập Giảm Nối Rãnh chính là giải pháp tối ưu, giúp liên kết các ống rãnh có đường kính khác nhau một cách chắc chắn, linh hoạt và dễ dàng bảo trì.

Chữ thập giảm nối rãnh MECH là sản phẩm nối tiếng đến từ thương hiệu MECH. Dưới đây là bài viết chi tiết về sản phẩm về đặc điểm, ưu – nhược điểm cùng cách lắp đặt phụ kiện đúng kỹ thuật & an toàn.

Chữ Thập Giảm Nối Rãnh MECH – Reducing Cross

Chữ thập giảm nối rãnh (Grooved Reducing Cross) hay chữ thập thu nối rãnh, là một loại phụ kiện nối ống trong hệ thống đường ống PCCC, HVAC, cấp thoát nước, hoặc công nghiệp, dùng để kết nối bốn nhánh ống tại một điểm giao nhau, trong đó 2 cặp ống có đường kính không bằng nhau.

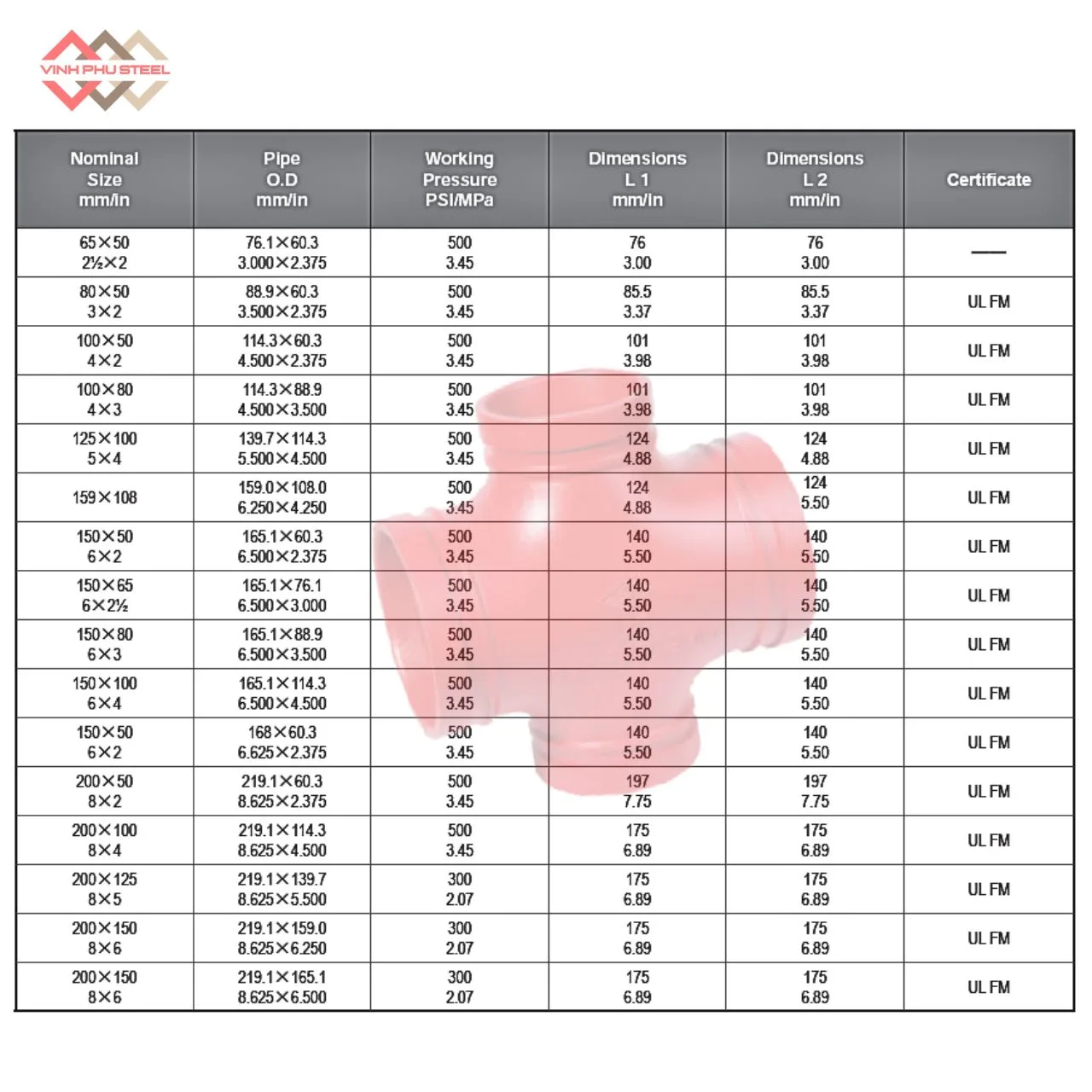

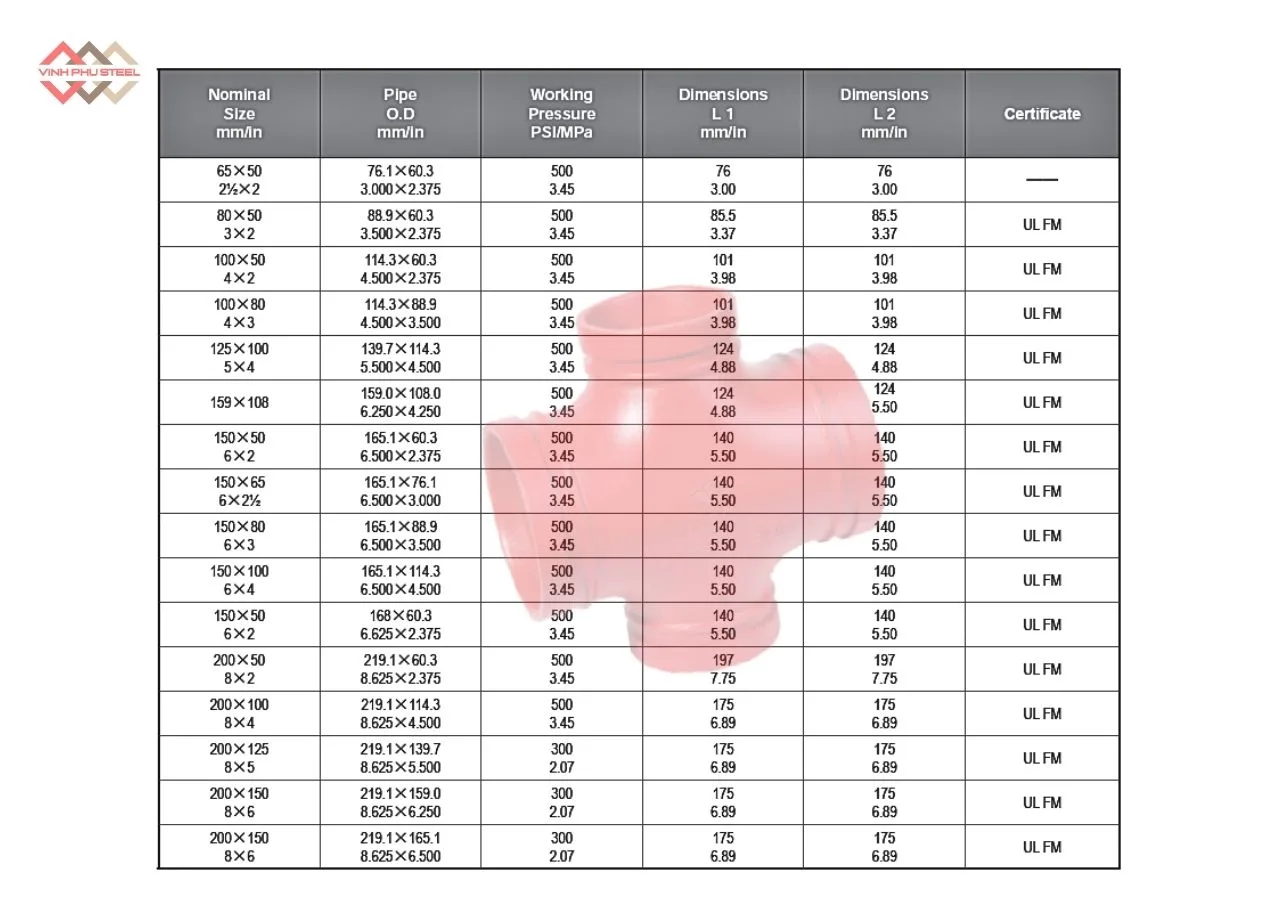

Thông Số Kỹ Thuật Chữ Thập Giảm Nối Rãnh MECH

Thông số chính của Tê 4 ngã thu Mech:

• Tên sản phẩm: T 4 ngã thu nối rãnh
• Dải kích thước DN(ống chính x ống rẽ): Từ DN65x50 đến DN200x150
• Bề mặt: Bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, kẽm nhúng nóng.
• Vật liệu thân khớp: Gang dẻo (ASTM A536, Grade 65-45-12), thép đúc (QT450-10)
• Kiểu liên kết: 2 cặp đầu nối rãnh có kích thước khác nhau.
• Áp suất làm việc: 300 – 500PSI.
• Nhà phân phối: Thép Vinh Phú.

Để tìm hiểu chi tiết thông tin chi tiết từ nhà sản xuất MECH, bạn tải Catalogue tại đây.

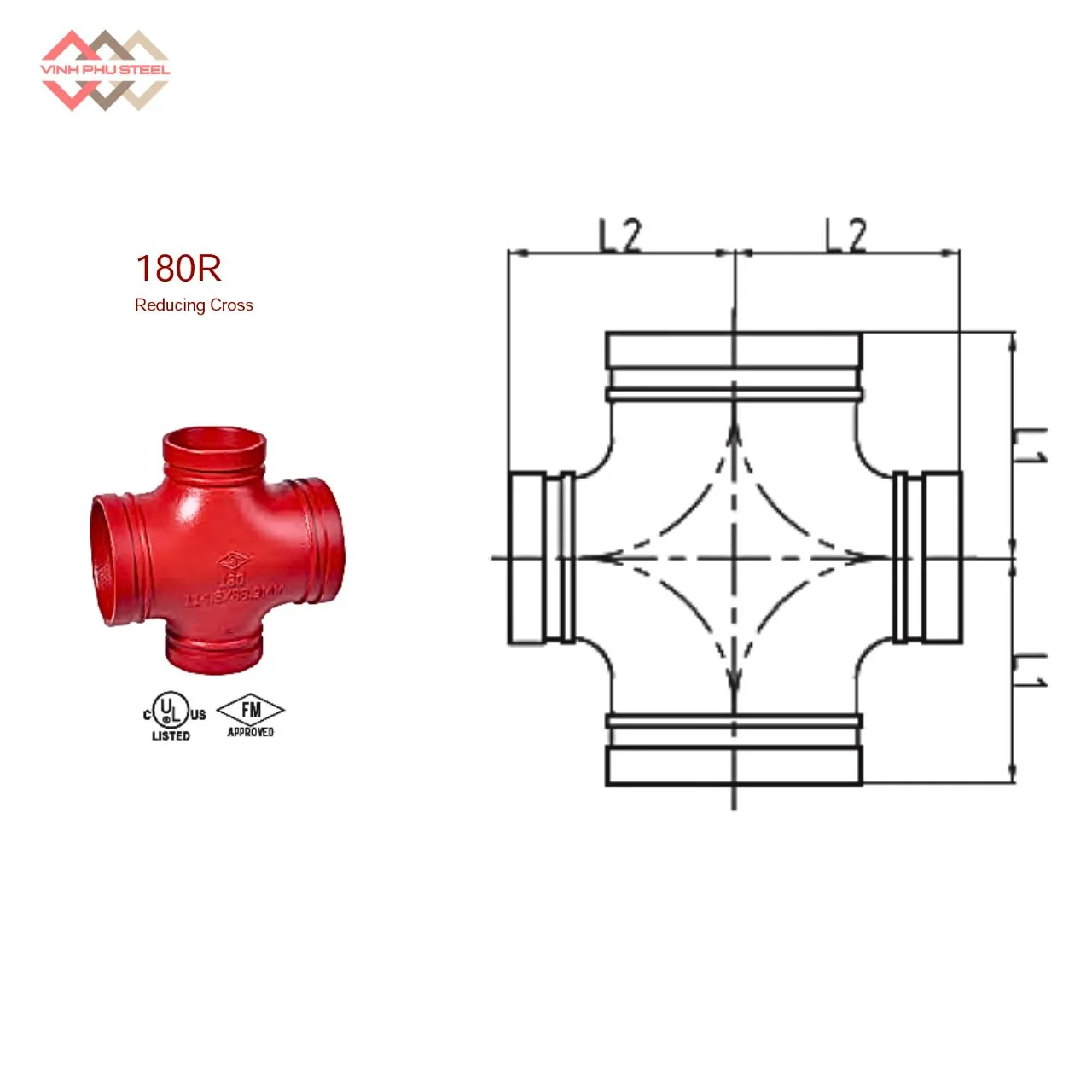

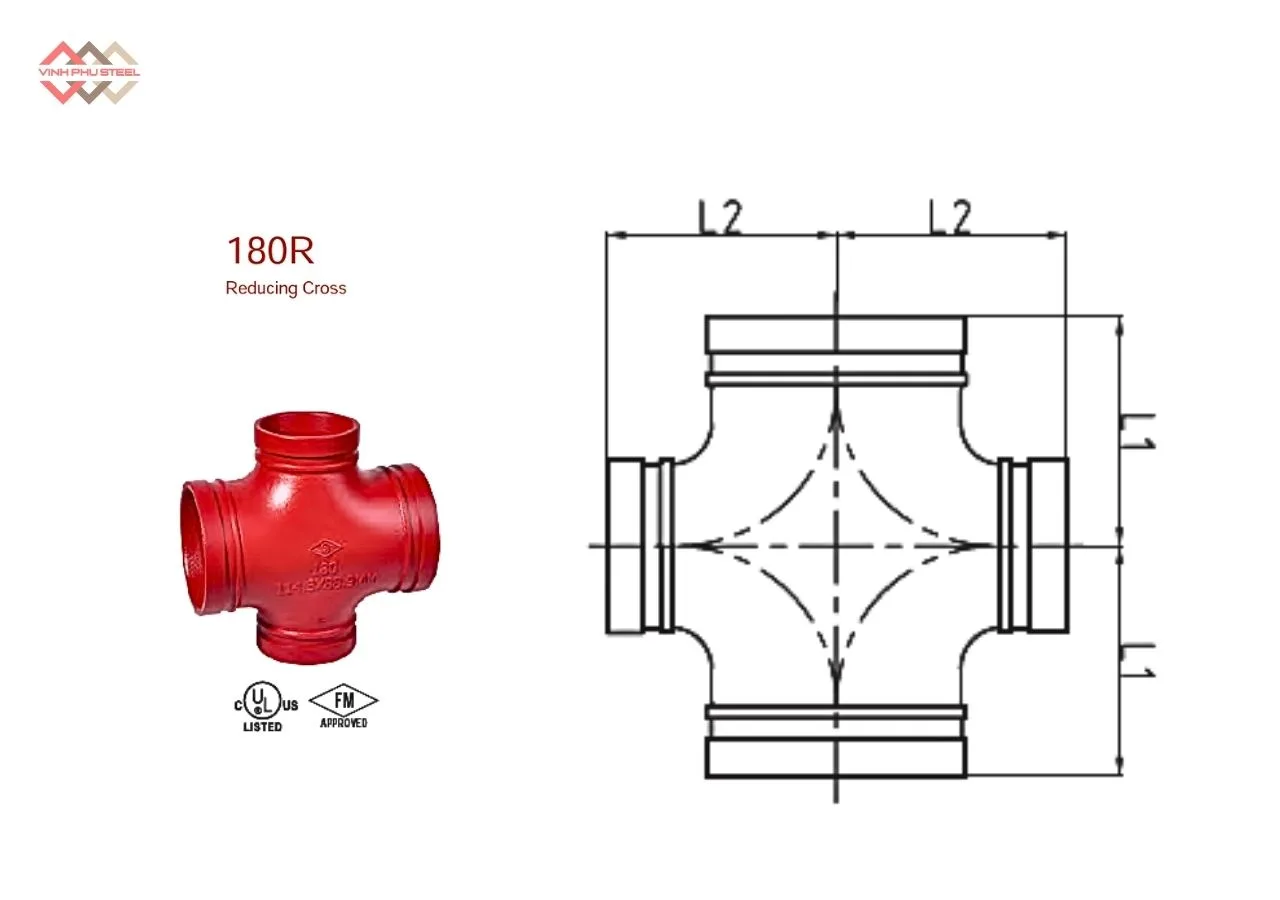

Cấu Tạo Của Chữ Thập Giảm Nối Rãnh MECH

Chữ thập giảm nối rãnh (Grooved Reducing Cross) được chế tạo với thiết kế chắc chắn, đáp ứng yêu cầu kết nối 4 đường ống có kích thước khác nhau trong cùng một hệ thống. Cấu tạo cơ bản của phụ kiện này gồm các phần chính sau:

1. Thân chữ thập (Body)

• Là bộ phận trung tâm, được đúc nguyên khối với hình dạng chữ “+”, giúp phân nhánh dòng chảy theo 4 hướng.
• Vật liệu thân khớp phổ biến gồm:
  • Gang dẻo (Ductile Iron – ASTM A536, Grade 65-45-12): có độ bền cao, khả năng chịu áp lực tốt, ít biến dạng.
  • Thép đúc (QT450-10): thích hợp cho môi trường làm việc khắc nghiệt, chịu nhiệt và chịu lực vượt trội.
• Thiết kế bên trong trơn nhẵn, giúp dòng chảy lưu thông ổn định, hạn chế tổn thất áp suất.

2. Kiểu liên kết rãnh (Grooved Connection)

• Chữ thập giảm nối rãnh được thiết kế với 2 cặp đầu nối rãnh có kích thước khác nhau, giúp liên kết giữa ống chính và ống nhánh rẽ linh hoạt.
• Kiểu kết nối này cho phép lắp đặt nhanh chóng, không cần hàn hoặc ren, đồng thời dễ dàng tháo lắp khi bảo trì hệ thống.
• Các rãnh được gia công chính xác theo tiêu chuẩn quốc tế, đảm bảo độ khít và độ bền cơ học cao.

3. Bề mặt hoàn thiện (Surface Finish)

Tùy yêu cầu sử dụng và môi trường làm việc, chữ thập giảm nối rãnh có nhiều lựa chọn bề mặt:

• Bề mặt đen: dạng tiêu chuẩn, phù hợp cho môi trường trong nhà.
• Sơn thường hoặc sơn epoxy: tăng khả năng chống gỉ, bảo vệ bề mặt khỏi ăn mòn.
• Mạ kẽm hoặc kẽm nhúng nóng: phù hợp với môi trường ẩm ướt, ăn mòn cao, giúp tăng tuổi thọ và độ bền của sản phẩm.

Ưu Điểm Của Chữ Thập Giảm Nối Rãnh MECH

Chữ thập giảm nối rãnh (Grooved Reducing Cross) là phụ kiện quan trọng trong hệ thống đường ống công nghiệp, đặc biệt trong PCCC, HVAC và cấp thoát nước. Sản phẩm này được đánh giá cao nhờ những ưu điểm nổi bật sau:

1. Lắp đặt nhanh, tiết kiệm thời gian thi công

Thiết kế đầu nối rãnh cho phép kết nối bằng khớp rãnh, không cần hàn hay ren, giúp rút ngắn đáng kể thời gian thi công. Cấu trúc này phù hợp cho việc lắp đặt tại công trường, thay thế hoặc bảo trì hệ thống mà không cần ngưng hoạt động lâu.

2. Kết cấu bền vững, chịu tải cao

Thân chữ thập được đúc nguyên khối từ gang dẻo (ASTM A536, Grade 65-45-12) hoặc thép đúc (QT450-10), có khả năng chịu áp lực lớn, chịu nhiệt tốt và không bị biến dạng trong điều kiện vận hành khắc nghiệt. Đây là lựa chọn lý tưởng cho các hệ thống yêu cầu độ an toàn và ổn định cao.

3. Linh hoạt về kích thước và kết nối

Chữ thập giảm nối rãnh có hai cặp đầu rãnh với kích thước khác nhau, cho phép kết nối giữa các ống có đường kính không đồng nhất. Tính linh hoạt này giúp giảm số lượng phụ kiện trung gian, tiết kiệm không gian và chi phí lắp đặt.

4. Nhiều tùy chọn bề mặt bảo vệ

Sản phẩm có nhiều kiểu hoàn thiện bề mặt như bề mặt đen, sơn thường, sơn epoxy, mạ kẽm, hoặc kẽm nhúng nóng, phù hợp với nhiều môi trường làm việc khác nhau. Lớp phủ giúp tăng khả năng chống gỉ, chống ăn mòn và kéo dài tuổi thọ sử dụng.

5. Dễ bảo trì và thay thế

Nhờ cấu trúc kết nối bằng rãnh, người dùng có thể dễ dàng tháo lắp khi cần bảo dưỡng hoặc thay thế phụ kiện mà không phải cắt hay hàn ống, giúp tiết kiệm thời gian và chi phí vận hành.

6. An toàn và độ kín cao

Các đầu nối rãnh được gia công chính xác, đảm bảo độ kín khít khi lắp đặt đúng kỹ thuật. Kết cấu vững chắc, ít mối hàn và ít điểm yếu cơ học giúp tăng độ an toàn khi vận hành trong môi trường áp lực cao.

7. Chi phí đầu tư hợp lý

So với các phương pháp nối truyền thống, hệ thống sử dụng phụ kiện nối rãnh giúp giảm chi phí nhân công, thời gian thi công và công tác bảo trì, mang lại hiệu quả kinh tế tổng thể cao hơn.

Ứng Dụng Của Chữ Thập Giảm Nối Rãnh MECH

Chữ thập giảm nối rãnh được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ tính linh hoạt, độ bền và khả năng lắp đặt nhanh:

1. Hệ thống phòng cháy chữa cháy (PCCC)

Sử dụng phổ biến trong mạng ống sprinkler, đường cấp nước chữa cháy. Sản phẩm giúp kết nối các nhánh ống với kích thước khác nhau, đảm bảo áp lực và lưu lượng nước ổn định, dễ dàng bảo trì và kiểm tra định kỳ.

2. Hệ thống HVAC (Điều hòa, thông gió và sưởi)

Ứng dụng trong các hệ thống ống dẫn nước làm mát, môi chất lạnh hoặc khí. Cấu tạo rãnh giúp giảm rò rỉ, thuận tiện khi cần mở rộng hoặc thay đổi kết cấu hệ thống.

3. Hệ thống cấp thoát nước và xử lý nước

Phù hợp cho các đường ống cấp nước sinh hoạt, ống phân phối trong nhà máy, hệ thống xử lý nước thải hoặc thoát nước mưa. Khi sử dụng bề mặt mạ kẽm hoặc kẽm nhúng nóng, sản phẩm có khả năng chống ăn mòn vượt trội.

4. Ngành công nghiệp nặng và nhà máy sản xuất

Dùng trong các hệ thống đường ống dẫn nước làm mát, khí nén hoặc chất lỏng kỹ thuật. Vật liệu thép đúc thích hợp cho môi trường có áp lực và nhiệt độ cao, đảm bảo an toàn vận hành lâu dài.

5. Xây dựng dân dụng và thương mại

Ứng dụng trong các tòa nhà, trung tâm thương mại, khu công nghiệp… nơi cần phân nhánh hệ thống PCCC, điều hòa trung tâm hoặc cấp nước. Giúp giảm thiểu không gian lắp đặt và tối ưu chi phí thi công.

6. Môi trường đặc thù

Trong môi trường ven biển hoặc có độ ẩm cao, nên chọn loại kẽm nhúng nóng hoặc sơn epoxy để tăng khả năng chống ăn mòn và kéo dài tuổi thọ.

Hướng Dẫn Lắp Đặt Chữ Thập Giảm Nối Rãnh MECH

Chữ thập giảm nối rãnh (Grooved Reducing Cross) là phụ kiện được thiết kế để kết nối các đường ống rãnh có kích thước khác nhau, giúp chia nhánh hoặc thay đổi hướng dòng chảy trong hệ thống PCCC, HVAC và cấp thoát nước. Để đảm bảo an toàn, độ kín khít và tuổi thọ của hệ thống, quá trình lắp đặt cần được thực hiện đúng kỹ thuật.

Dưới đây là hướng dẫn chi tiết các bước lắp đặt chữ thập giảm nối rãnh:

1. Chuẩn Bị Trước Khi Lắp Đặt

• Kiểm tra sản phẩm: Đảm bảo chữ thập giảm nối rãnh không bị nứt, móp méo hoặc có khuyết tật bề mặt.
• Kiểm tra kích thước: Đo đường kính ống và đối chiếu với kích thước các đầu rãnh của chữ thập để đảm bảo tương thích.
• Làm sạch bề mặt ống: Loại bỏ bụi, dầu mỡ, gỉ sét hoặc mảnh vụn trên đầu ống trước khi lắp.
• Chuẩn bị phụ kiện: Cần có khớp nối rãnh (Grooved Coupling) phù hợp, cùng với các bulong, đai siết và dụng cụ cần thiết như cờ lê, thước đo, mỡ bôi trơn.

2. Căn Chỉnh Đường Ống

• Đặt chữ thập giảm nối rãnh vào vị trí cần lắp, căn chỉnh sao cho các đầu nối của ống và phụ kiện thẳng hàng và song song.
• Đảm bảo hướng nhánh rẽ đúng với bản vẽ thiết kế, tránh xoắn lệch gây rò rỉ hoặc áp lực không đều.
• Kiểm tra khoảng hở giữa các đầu ống, thường để 1.6 – 3.2 mm nhằm đảm bảo giãn nở nhiệt khi hệ thống hoạt động.

3. Lắp Khớp Nối Rãnh

• Mở khớp nối rãnh (coupling) và đặt nửa vỏ khớp ôm sát vào hai đầu ống đã có rãnh.
• Đảm bảo vòng đệm cao su (nếu có) nằm đúng vị trí trong rãnh, không bị xoắn hoặc gấp mép.
• Siết đều hai bulong theo lực siết tiêu chuẩn (theo hướng dẫn của nhà sản xuất khớp nối).
• Dùng cờ lê siết dần đều từng bên để khớp ôm kín toàn bộ rãnh, không lệch hoặc nghiêng.

4. Kiểm Tra Sau Khi Lắp

• Quan sát toàn bộ vị trí kết nối, đảm bảo các khớp nối được siết đều, không bị biến dạng hoặc hở mép.
• Dùng thước kiểm tra khe hở giữa hai nửa khớp nối, khe phải đồng đều và nằm trong giới hạn cho phép.
• Thực hiện thử áp lực (pressure test) theo tiêu chuẩn của hệ thống (thường từ 1.5 đến 2 lần áp lực làm việc) để kiểm tra độ kín.

5. Hoàn Thiện và Bảo Dưỡng

• Sau khi thử áp xong, lau sạch bề mặt, sơn lại (nếu cần) tại các điểm lắp để chống gỉ.
• Ghi chép kết quả thử áp và đánh dấu các vị trí đã kiểm tra.
• Định kỳ kiểm tra khớp nối, bulong và các đầu rãnh sau khi hệ thống hoạt động một thời gian, đặc biệt với hệ thống PCCC hoặc HVAC chịu rung động thường xuyên.

Những Vấn Đề Thường Gặp Và Cách Khắc Phục

Trong quá trình thi công và vận hành hệ thống đường ống, việc sử dụng Chữ Thập Giảm Nối Rãnh (Grooved Reducing Cross) mang lại nhiều lợi ích về tốc độ lắp đặt và khả năng thay đổi linh hoạt.Tuy nhiên, trong quá trình lắp đặt hay sử dụng lâu ngày có thể phát sinh một số sự cố. Dưới đây là những vấn đề thường gặp và hướng khắc phục chi tiết:

1. Rò rỉ tại điểm nối

Nguyên nhân:

• Lắp đặt không đúng khớp nối hoặc không cân giữa các đầu rãnh.
• Sử dụng sai loại khớp nối (coupling) cho kích thước ống.
• Bề mặt rãnh hoặc đầu nối bị trầy xước, cong méo.

Cách khắc phục:

• Kiểm tra lại độ thẳng của ống và chữ thập giảm trước khi lắp.
• Đảm bảo đầu rãnh khớp chính xác với khớp nối tương ứng.
• Làm sạch bề mặt rãnh trước khi siết chặt bulong.
• Thay mới phụ kiện nếu phát hiện nứt hoặc méo ở đầu nối.

2. Không đồng tâm giữa các nhánh ống

Nguyên nhân:

• Ống hoặc phụ kiện không được căn chỉnh đúng trục.
• Áp lực từ hệ thống khi vận hành khiến phụ kiện bị lệch.

Cách khắc phục:

• Dùng dụng cụ đo để căn chỉnh chính xác vị trí ống trước khi siết khớp.
• Đảm bảo các giá đỡ ống cố định vững chắc.
• Kiểm tra lại vị trí sau khi chạy thử áp suất.

3. Ăn mòn hoặc gỉ sét trên bề mặt

Nguyên nhân:

• Lựa chọn sai loại bề mặt so với môi trường sử dụng (ẩm, hóa chất, ngoài trời).
• Lớp phủ sơn hoặc mạ kẽm bị bong tróc trong quá trình thi công.

Cách khắc phục:

• Chọn đúng loại bề mặt: sơn epoxy cho môi trường khô, mạ kẽm hoặc kẽm nhúng nóng cho môi trường ẩm hoặc ngoài trời.
• Kiểm tra lớp phủ sau khi lắp đặt, sơn lại khu vực bị trầy xước bằng sơn chống gỉ chuyên dụng.

4. Giảm lưu lượng dòng chảy tại nhánh giảm

Nguyên nhân:

• Sử dụng sai kích thước giữa ống chính và nhánh rẽ.
• Tích tụ cặn hoặc rỉ sét bên trong đường ống.

Cách khắc phục:

• Tính toán lại lưu lượng và chọn đúng tỷ lệ giảm đường kính theo thiết kế.
• Định kỳ vệ sinh, súc rửa hệ thống để loại bỏ tạp chất.

5. Nứt hoặc gãy thân chữ thập giảm

Nguyên nhân:

• Vật liệu kém chất lượng, không đạt tiêu chuẩn ASTM A536 hoặc QT450-10.
• Va đập mạnh khi thi công hoặc chịu áp lực vượt mức cho phép.

Cách khắc phục:

• Chỉ sử dụng sản phẩm có nguồn gốc rõ ràng, đạt chuẩn vật liệu.
• Không dùng búa hoặc dụng cụ kim loại nặng gõ trực tiếp lên thân khớp.
• Thường xuyên kiểm tra áp lực làm việc của hệ thống.

Phân Loại Chữ Thập Giảm Nối Rãnh MECH

Chữ Thập Giảm Nối Rãnh (Grooved Reducing Cross) được sản xuất từ nhiều loại vật liệu khác nhau, tùy theo yêu cầu kỹ thuật, môi trường lắp đặt và áp lực làm việc của hệ thống. Việc lựa chọn đúng vật liệu giúp đảm bảo độ bền, khả năng chịu nhiệt – chịu áp và tuổi thọ của toàn bộ đường ống. Dưới đây là các loại vật liệu phổ biến nhất hiện nay:

1. Chữ Thập Giảm Nối Rãnh bằng Gang Dẻo (Ductile Iron)

• Tiêu chuẩn vật liệu: ASTM A536, Grade 65-45-12
• Đặc điểm:
  • Độ dẻo cao hơn gang xám, chịu uốn và va đập tốt.
  • Dễ gia công rãnh, đảm bảo độ chính xác khi lắp với khớp nối.
• Bề mặt hoàn thiện: Đen, sơn thường, sơn epoxy đỏ, mạ kẽm hoặc kẽm nhúng nóng.
• Ứng dụng:
  • Hệ thống PCCC (sprinkler, đường ống chữa cháy).
  • Cấp thoát nước, hệ thống HVAC, hoặc công trình dân dụng – công nghiệp.

2. Chữ Thập Giảm Nối Rãnh bằng Thép Đúc (Cast Steel / QT450-10)

• Tiêu chuẩn vật liệu: QT450-10
• Đặc điểm:
  • Cấu trúc chắc chắn, chịu nhiệt và áp lực cao hơn gang dẻo.
  • Độ bền cơ học lớn, phù hợp với môi trường có nhiệt độ và áp suất biến đổi liên tục.
  • Ít biến dạng trong quá trình hàn hoặc lắp ráp.
• Bề mặt hoàn thiện: Đen, mạ kẽm, hoặc sơn epoxy tùy chọn.
• Ứng dụng:
  • Hệ thống ống dẫn dầu, khí nén, hơi nước.
  • Các nhà máy công nghiệp nặng, năng lượng, đóng tàu hoặc nhà máy hóa chất.

Chữ Thập Giảm Nối Rãnh Chính Hãng, Giá Tốt

Với nhiều năm kinh nghiệm trong lĩnh vực phân phối vật tư và phụ kiện đường ống công nghiệp, Thép Vinh Phú tự hào là đơn vị cung cấp Chữ Thập Giảm Nối Rãnh (Grooved Reducing Cross) chính hãng, đạt tiêu chuẩn quốc tế, với chất lượng ổn định và giá thành cạnh tranh nhất trên thị trường.

Chúng tôi chuyên cung cấp đầy đủ các dòng phụ kiện nối rãnh như: co, tê, chữ thập, măng sông, khớp nối, mặt bích, van rãnh… phục vụ cho các hệ thống PCCC, HVAC, cấp thoát nước, dầu khí và công nghiệp nặng.

Tất cả sản phẩm tại Thép Vinh Phú đều được sản xuất từ vật liệu đạt chuẩn ASTM, ISO, có nguồn gốc xuất xứ rõ ràng, đảm bảo độ bền, khả năng chịu áp lực, chống ăn mòn và an toàn tuyệt đối trong vận hành.

Chúng tôi cam kết:

• Sản phẩm chính hãng – chất lượng kiểm định rõ ràng.
• Giá thành cạnh tranh – chiết khấu hấp dẫn cho dự án lớn.
• Hỗ trợ tư vấn kỹ thuật, giao hàng nhanh toàn quốc.

Hãy liên hệ ngay Thép Vinh Phú để nhận báo giá tốt nhất

Hotline: 0933 710 789
