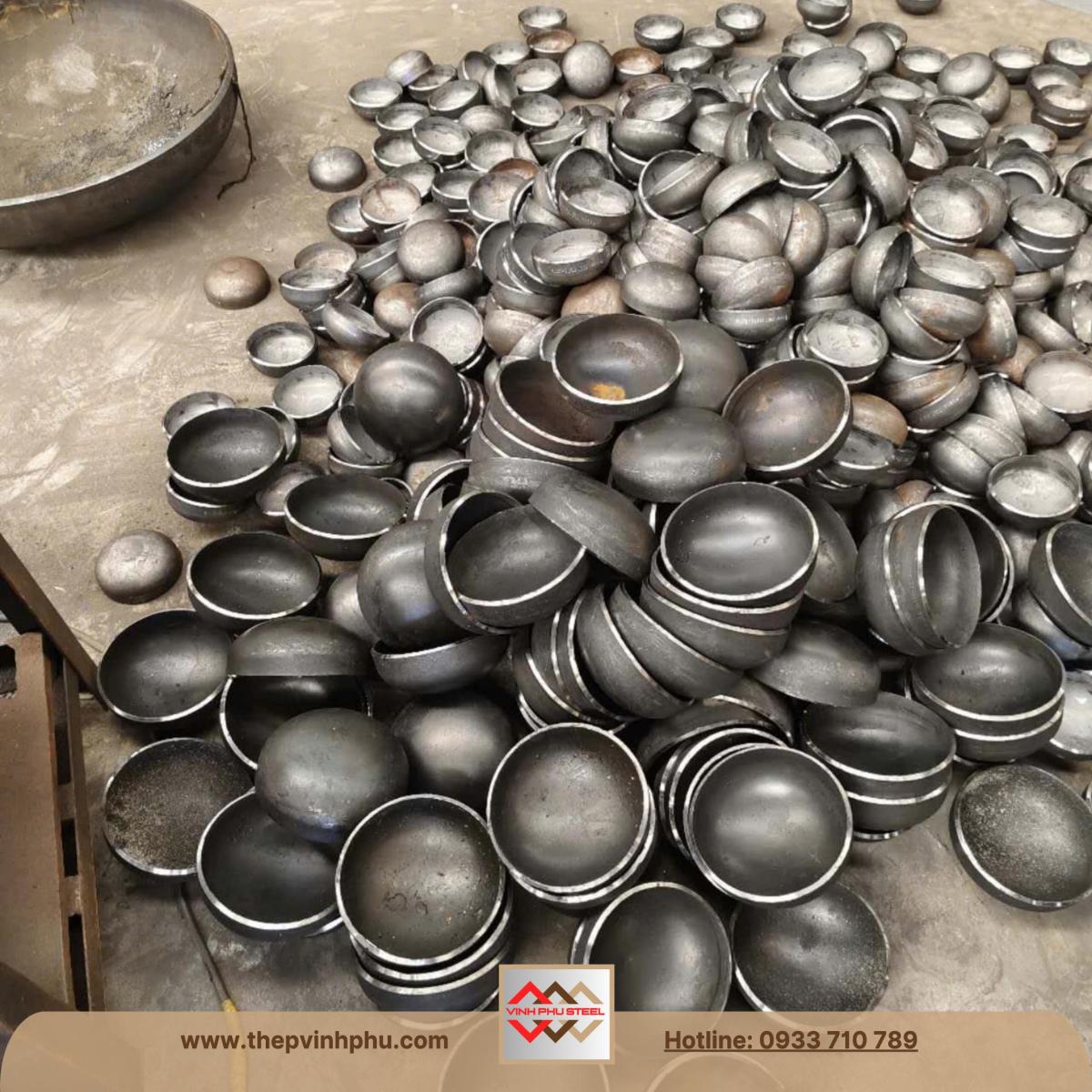

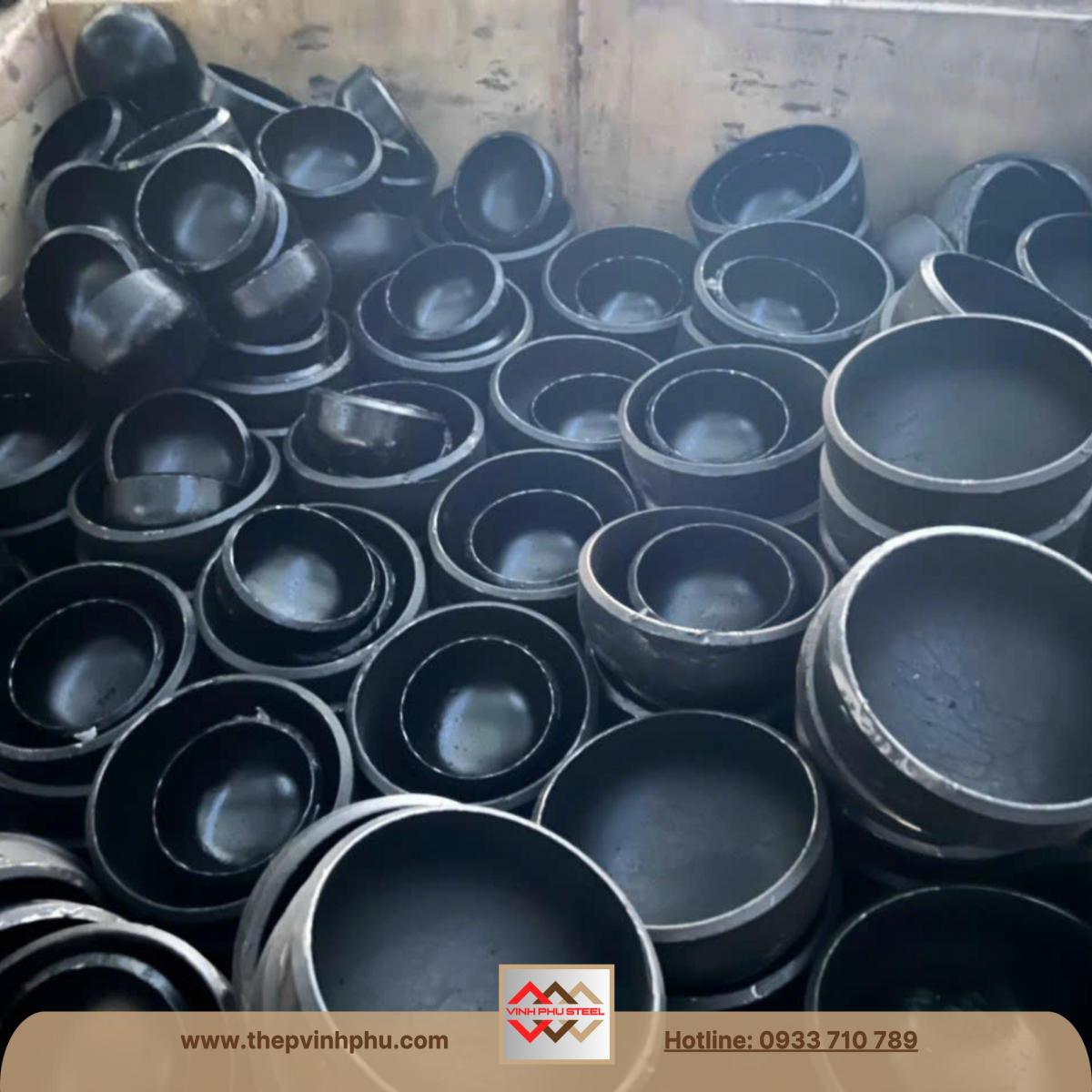

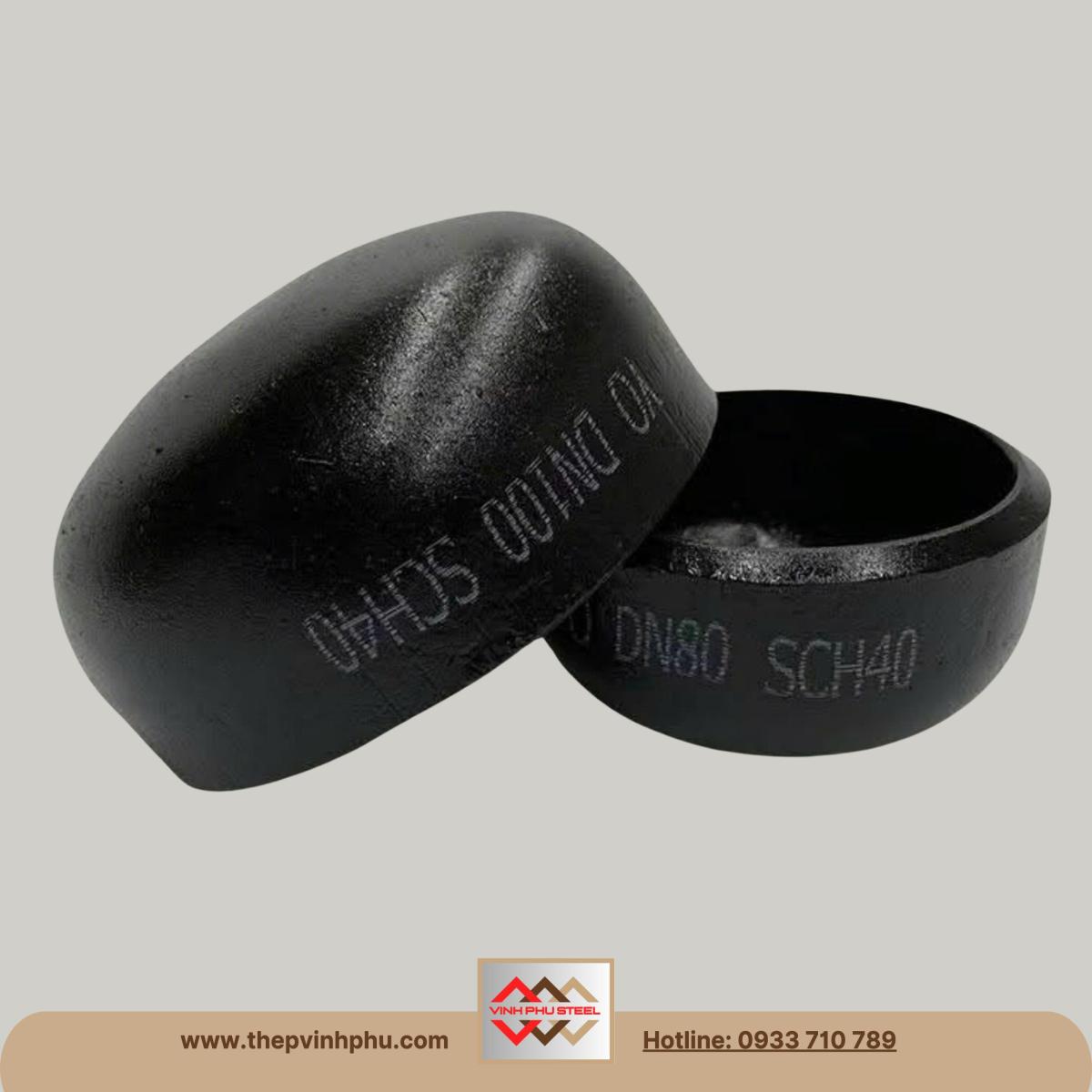

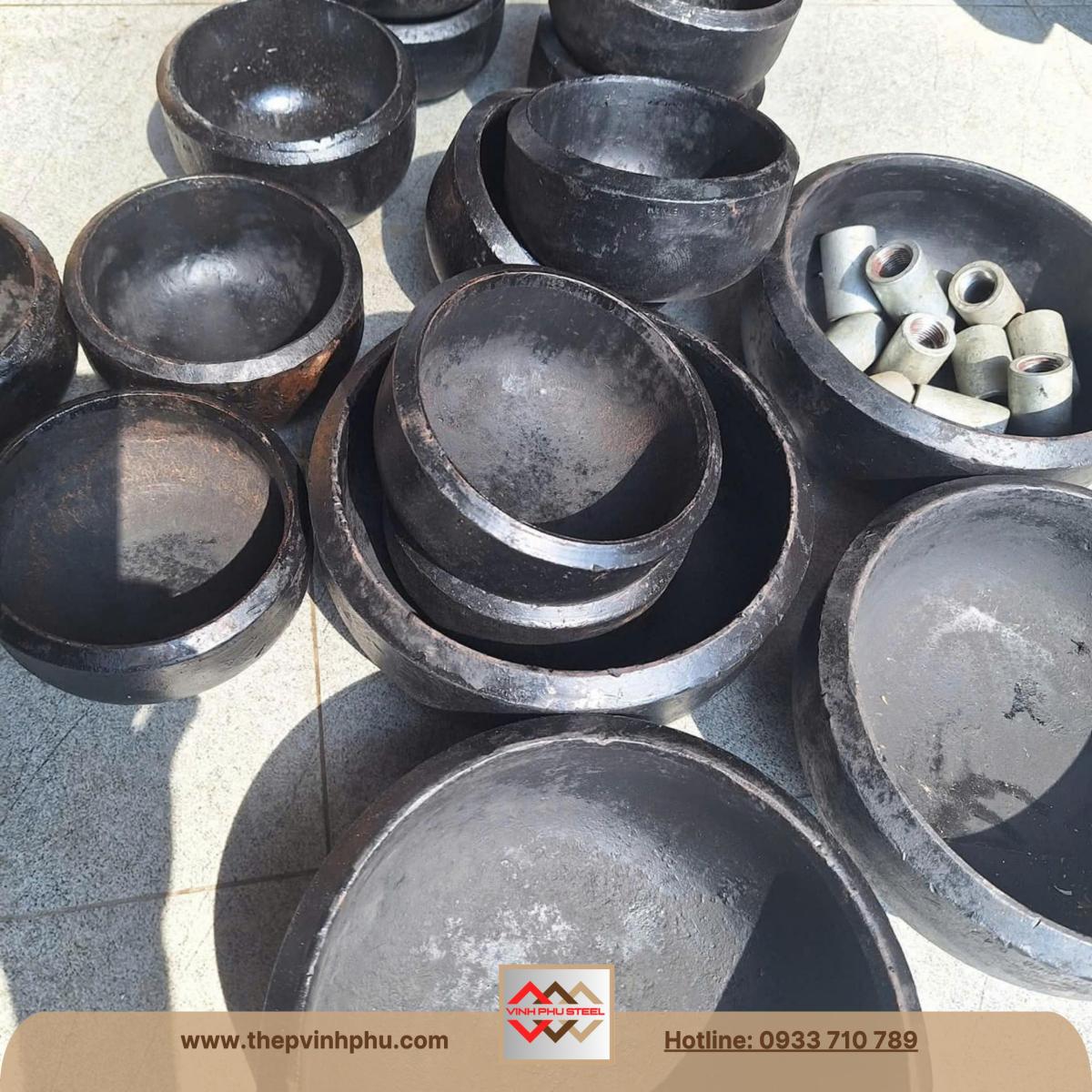

Chén Hàn Thép SCH20 SCH40 SCH80 (Bịt chụp)

Chén hàn thép (bịt chụp) là một loại phụ kiện quan trọng được sử dụng rộng rãi trong ngành công nghiệp và xây dựng. Chúng có nhiệm vụ bịt kín đầu ống bằng phương pháp hàn, ngăn chặn sự rò rỉ và bảo vệ hệ thống đường ống khỏi các tác động từ môi trường bên ngoài.

Mục lục

Chén Hàn Thép SCH20 SCH40 SCH80

Với đặc tính bền bỉ, chịu lực tốt và khả năng chống ăn mòn, chén hàn thép là lựa chọn tối ưu cho nhiều công trình khác nhau.

Thông số kỹ thuật

Bảng quy cách kích thước và tiêu chuẩn độ dày chén hàn thép

Dưới đây là bảng thông số kỹ thuật của chén hàn hay còn gọi là nắp bịt ống hàn.
*Lưu ý: thông số chỉ mang tính tham khảo, quy cách thực tế sẽ tùy vào từng nhà sản xuất. Vui lòng gọi Hotline để kiểm tra quy cách thực tế

Quy cách chén hàn			Đường kính chén hàn (OD)	Chiều cao chén hàn (H)	Tiêu chuẩn độ dày
Quy cách chén hàn			Đường kính chén hàn (OD)	Chiều cao chén hàn (H)	SCH20	SCH40	SCH80
INCH	DN	mm	mm	mm	mm	mm	mm
1/2”	15	21	21.3	25.9	2.6	2.77	3.73
3/4”	20	27	26.7	31.7	2.6	2.87	3.91
1”	25	34	33.4	38.1	3.2	3.38	4.55
1.1/4”	32	42	42.2	38.1	3.2	3.56	4.85
1.1/2”	40	49	48.3	38.1	3.2	3.68	5.08
2”	50	60	60.3	38.1	3.2	3.91	5.54
2.1/2”	65	76	76	38.1	3.6	5.16	7.01
3”	80	90	88.9	50.8	4.0	5.49	7.62
4”	100	114	114.3	63.5	4.0	6.02	8.56
5”	125	141	141.3	76.2	5.0	6.55	9.53
6”	150	168	168.3	88.9	5.0	7.11	10.97
8”	200	219	219.1	101.6	6.35	8.18	12.7
10”	250	273	273	127	6.35	9.27	15.09
12”	300	325	323.8	152.4	6.35	10.31	17.48
14”	350	355	355.6	166.1	7.92	11.13	19.05
16”	400	406	406.4	177.8	7.92	12.7	21.44
18”	450	457	457	203.2	7.92	14.27	23.83
20”	500	508	508	228.6	9.53	15.09	26.19
24”	600	610	610	266.7	9.53	17.48	30.96

Bảng giá tham khảo chén thép hàn (bịt chụp)

Lưu ý bảng giá sẽ có sự thay đổi theo từng độ dày mỏng và từng nhà sản xuất
Sai số là ±2%
Vui lòng liên hệ Hotlineđể cập nhật thông số chính xác và mới nhất

Hotline 1: 0933.710.789 Ms Tâm

Hotline 2: 0934.297.789 Mr Diện

STT	INCH (NPS)	Đường kính (DN)	Đường Kính ngoài (mm)	ĐVT	Đơn giá tham khảo (vnd/cái)
1	1/2”	DN15	D21	Cái	5.000đ – 10.000đ
2	3/4”	DN20	D27	Cái	8.000đ – 18.000đ
3	1”	DN25	D34	Cái	10.000đ – 20.000đ
4	1.1/4”	DN32	D42	Cái	12.000đ – 23.000đ
5	1.1/2”	DN40	D49	Cái	15.000đ – 25.000đ
6	2”	DN50	D60	Cái	20.000đ – 30.000đ
7	2.1/2”	DN65	D76	Cái	35.000đ – 55.000đ
8	3”	DN80	D90	Cái	50.000đ – 80.000đ
9	4”	DN100	D114	Cái	80.000đ – 110.000đ
10	5”	DN125	D141	Cái	150.000đ – 260.000đ
11	6”	DN150	D168	Cái	250.000đ – 360.000đ
12	8”	DN200	D219	Cái	350.000đ – 430.000đ
13	10”	DN250	D273	Cái	650.000đ – 700.000đ
14	12”	DN300	D325	Cái	1.100.000đ – 1.300.000đ
15	14”	DN350	D355	Cái	1.600.000đ – 1.900.000đ
16	16”	DN400	D406	Cái	2.300.000đ – 2.800.000đ
17	20”	DN500	D508	Cái	6.000.000đ – 7.000.000đ

Chén Hàn Thép Là Gì?

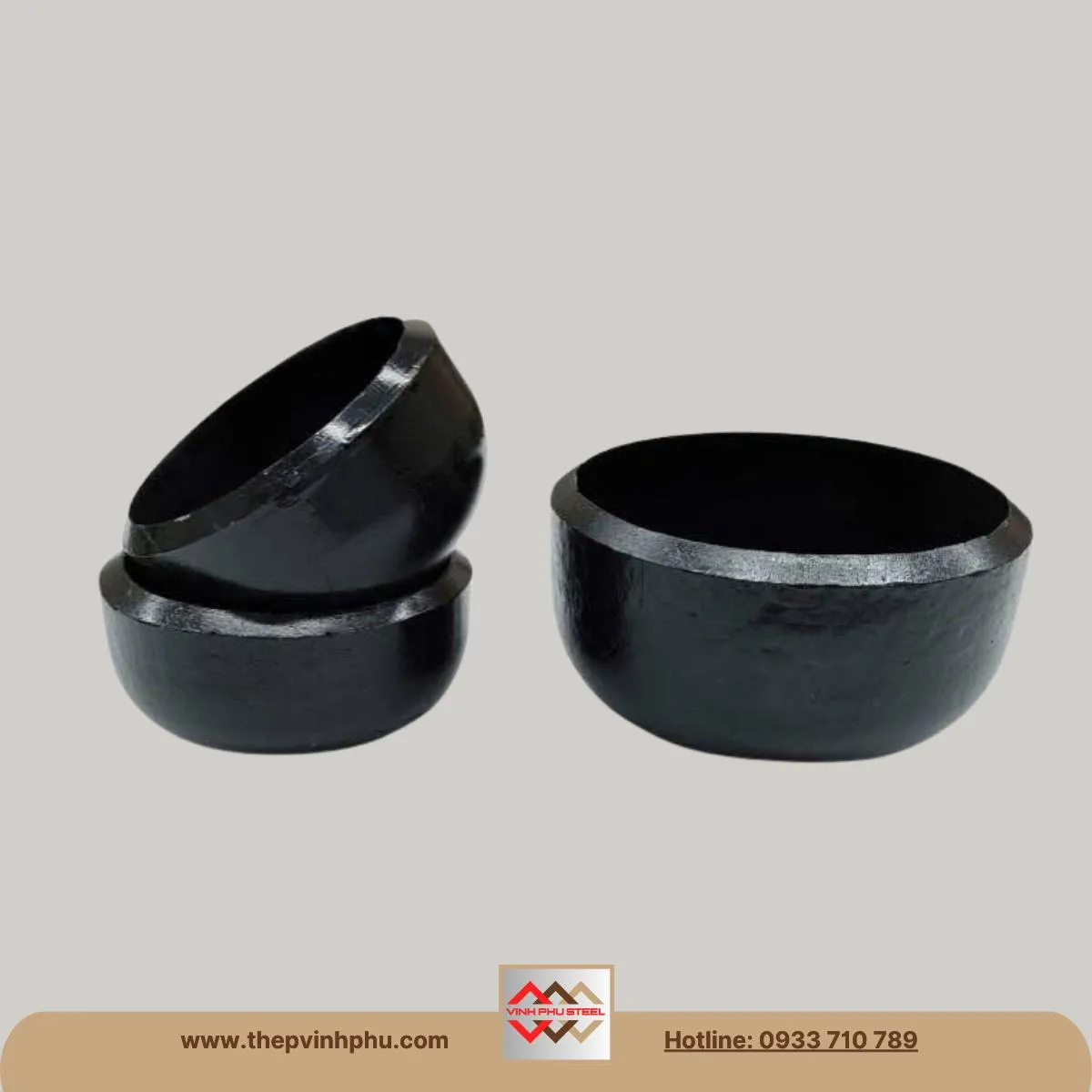

Chén hàn thép là một phụ kiện được gia công từ thép cacbon có hình dạng tròn, giúp bịt kín đầu ống trong các hệ thống đường ống. Phương pháp hàn giúp chén hàn bám chặt vào đầu ống, đảm bảo tính kín khít, chịu được áp lực cao và ngăn chặn sự rò rỉ của chất lỏng hoặc khí.

Ứng Dụng Của Chén Hàn Thép

Hệ thống đường ống công nghiệp: Sử dụng trong ngành dầu khí, hóa chất, thực phẩm và năng lượng.
Ngành xây dựng: Được dùng trong hệ thống cấp thoát nước, phòng cháy chữa cháy và các công trình kết cấu thép.
Bịt kín và bảo vệ đường ống: Ngăn chặn sự xâm nhập của bụi bẩn, nước, hóa chất, giúp kéo dài tuổi thọ hệ thống.
Đáp ứng tiêu chuẩn an toàn: Được sử dụng trong môi trường có áp suất cao, đảm bảo tính ổn định và an toàn.

Các Loại Chén Hàn Thép Phổ Biến

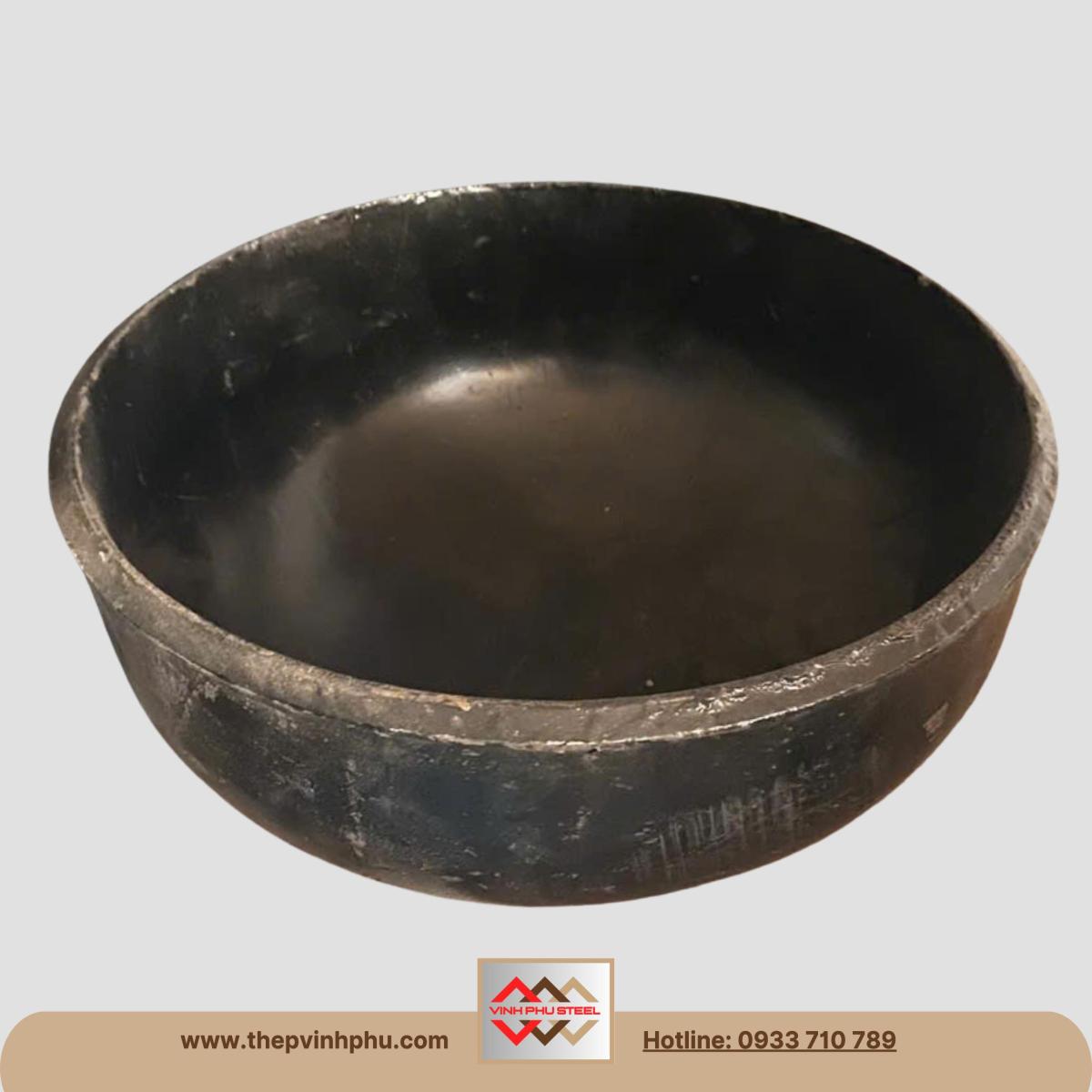

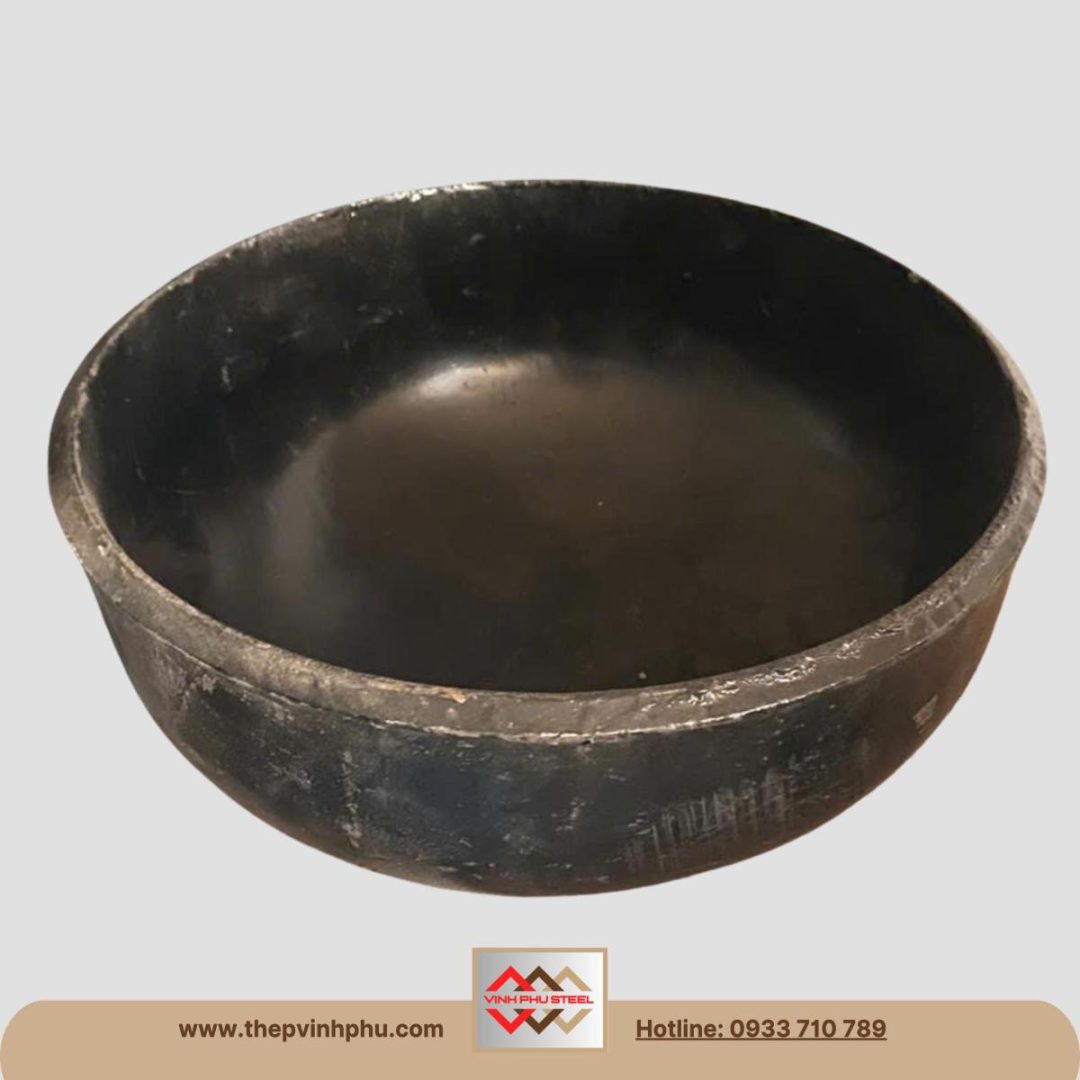

Chén thép đen:

Là loại chén hàn được sản xuất từ thép carbon cán nóng, chưa qua xử lý mạ kẽm. Sản phẩm thường có màu đen xám tự nhiên của thép, giá thành rẻ hơn so với các loại đã mạ. Chén thép đen thích hợp sử dụng trong các công trình yêu cầu tính kinh tế cao, hoặc các hạng mục nằm trong nhà, ít chịu tác động trực tiếp của môi trường ẩm ướt. Tuy nhiên, khi sử dụng ngoài trời cần sơn phủ bảo vệ để hạn chế gỉ sét.

Chén thép mạ kẽm:

Được phủ một lớp kẽm bằng phương pháp mạ điện hoặc mạ lạnh nhằm tạo lớp bảo vệ chống oxy hóa và ăn mòn bề mặt thép. Loại này vừa đảm bảo độ bền, vừa duy trì tính thẩm mỹ sáng bóng, thường được dùng trong các công trình dân dụng, cơ khí, hoặc hệ thống đường ống ngoài trời với điều kiện môi trường không quá khắc nghiệt.

Chén thép mạ kẽm nhúng nóng:

Sản xuất bằng phương pháp nhúng toàn bộ sản phẩm vào bể kẽm nóng chảy ở nhiệt độ cao, tạo nên lớp mạ dày, bám chặt, chống ăn mòn tối ưu ngay cả khi trầy xước nhẹ. Chén mạ kẽm nhúng nóng đặc biệt phù hợp với các công trình ven biển, khu vực có độ ẩm cao, hoặc môi trường chứa hóa chất ăn mòn. Đây là lựa chọn hàng đầu cho các dự án yêu cầu tuổi thọ dài và độ an toàn cao.

Các Loại Chén Hàn Thép Phổ BiếnChén thép đen
Là loại chén hàn được sản xuất từ thép carbon cán nóng, chưa qua xử lý mạ kẽm. Sản phẩm thường có màu đen xám tự nhiên của thép, giá thành rẻ hơn so với các loại đã mạ. Chén thép đen thích hợp sử dụng trong các công trình yêu cầu tính kinh tế cao, hoặc các hạng mục nằm trong nhà, ít chịu tác động trực tiếp của môi trường ẩm ướt. Tuy nhiên, khi sử dụng ngoài trời cần sơn phủ bảo vệ để hạn chế gỉ sét.

Chén thép mạ kẽm
Được phủ một lớp kẽm bằng phương pháp mạ điện hoặc mạ lạnh nhằm tạo lớp bảo vệ chống oxy hóa và ăn mòn bề mặt thép. Loại này vừa đảm bảo độ bền, vừa duy trì tính thẩm mỹ sáng bóng, thường được dùng trong các công trình dân dụng, cơ khí, hoặc hệ thống đường ống ngoài trời với điều kiện môi trường không quá khắc nghiệt.

Chén thép mạ kẽm nhúng nóng
Chén thép hàn mạ kẽm nhúng nóng — Mạ kẽm nhúng nóng

Ưu Điểm Khi Sử Dụng Chén Hàn Thép

Độ bền cao: Khả năng chịu lực, chịu nhiệt và chống ăn mòn tốt.
Kín khít tuyệt đối: Hạn chế tối đa rò rỉ, đảm bảo an toàn vận hành.
Dễ gia công và lắp đặt: Có thể sử dụng với nhiều phương pháp hàn khác nhau.
Tiết kiệm chi phí: Giảm thiểu rủi ro hư hỏng, kéo dài tuổi thọ hệ thống.

Thành Phần Hóa Học

Thép cacbon (ASTM A234, A106, A53):
- Cacbon (C): 0.17 – 0.25%
- Mangan (Mn): 0.27 – 0.93%
- Silic (Si): ≤ 0.40%
- Lưu huỳnh (S): ≤ 0.05%
- Photpho (P): ≤ 0.05%

Cơ Tính (Đặc tính cơ lý)

Thép cacbon:
- Độ bền kéo: 415 – 585 MPa
- Độ chảy: ≥ 240 MPa
- Độ giãn dài: 22 – 25%

Tiêu Chuẩn Sản Xuất

Tiêu chuẩn Mỹ: ASTM A234, ASTM A403, ASME B16.9
Tiêu chuẩn Châu Âu: EN 10253
Tiêu chuẩn Nhật Bản: JIS B2311, JIS B2312
Tiêu chuẩn Việt Nam: TCVN 1651

Đơn Vị Phân Phối Chén Hàn Thép Uy Tín

Thép Vinh Phú là đơn vị phân phối chén hàn thép uy tín, chất lượng. Chúng tôi cam kết cung cấp sản phẩm đạt chuẩn, báo giá cạnh tranh và dịch vụ hậu mãi tốt nhất.

Liên hệ ngay với Thép Hùng Phát để được tư vấn và báo giá chi tiết nhất!

CÔNG TY CỔ PHẦN THÉP VINH PHÚ

Nhà Phân Phối Thép số 1 tại Hà Nội và Khu Vực Phía Bắc

Uy Tín – Chất Lượng – Giá Tốt Nhất

Thông Tin Liên Hệ

Hotline 1: 0933.710.789 Ms Tâm

Hotline 2: 0934.297.789 Mr Diện

Địa chỉ: Thửa đất số 69-3, tờ bản đồ số 18, Thôn Văn Điển, Thanh Trì, Hà Nội, Việt Nam
