Máy Cán Ống Thép Cao Tần: Cấu Tạo, Nguyên Lý, Ứng Dụng Chi Tiết

Trong ngành sản xuất ống thép hiện nay, yêu cầu về tốc độ – độ chính xác – chất lượng mối hàn ngày càng khắt khe hơn. Để đáp ứng tiêu chuẩn cao của thị trường xây dựng, cơ khí và công nghiệp nặng, các nhà máy buộc phải chuyển đổi sang công nghệ tiên tiến và tự động hóa hơn. Trong đó, máy cán ống thép cao tần (High Frequency Welding Pipe Mill) trở thành giải pháp trung tâm nhờ hiệu suất vượt trội và khả năng tạo ra sản phẩm đồng đều, bền chắc.

Bài viết này sẽ giúp bạn hiểu rõ: Máy cán ống thép cao tần là gì, vì sao công nghệ HFW đóng vai trò quyết định, và lý do các doanh nghiệp hiện nay lựa chọn dây chuyền cao tần cho chiến lược phát triển lâu dài. Đây là thông tin quan trọng dành cho nhà sản xuất, đơn vị thi công, cũng như những ai đang nghiên cứu về công nghệ chế tạo ống thép hiện đại.

Máy Cán Ống Thép Cao Tần Là Gì?

Máy cán ống thép cao tần là dây chuyền sản xuất ống thép sử dụng công nghệ hàn cảm ứng tần số cao (High Frequency Welding – HFW) để tạo hình và hàn kín mép thép. Thiết bị này thực hiện toàn bộ các bước từ duỗi phôi thép, cán tạo hình, gia nhiệt mép ống bằng dòng điện cao tần, ép hàn, làm nguội, hiệu chỉnh kích thước đến cắt thành phẩm. Nhờ tốc độ hàn nhanh, nguồn nhiệt tập trung và độ chính xác cao, máy cán ống cao tần được xem là công nghệ cốt lõi trong sản xuất ống thép hiện đại.

Nguyên lý hoạt động cơ bản của máy cán ống thép cao tần

Máy vận hành dựa trên nguyên lý cảm ứng điện từ:

• Băng thép được đưa qua hệ thống con lăn để uốn thành dạng ống tròn/hộp.
• Nguồn cao tần tạo ra dòng điện xoáy (Eddy Current) tập trung tại mép thép, làm nóng chảy kim loại rất nhanh.
• Khi đạt nhiệt độ hàn, hai mép thép được ép lại bằng lực cơ học, tạo thành mối hàn kín.
• Sau đó, ống đi qua bộ làm nguội, hiệu chỉnh, cân tâm và máy cắt theo chiều dài tiêu chuẩn.

Nhờ nhiệt tập trung tại mép tiếp xúc và không dùng que hàn, đường hàn HFW mịn, chắc, ít biến dạng và đảm bảo tính đồng nhất cao.

Tính năng đặc trưng so với các phương pháp cán – hàn truyền thống

Công nghệ cao tần tạo nên nhiều ưu điểm vượt trội so với hàn hồ quang, hàn TIG/MIG hay cán dạng cũ:

• Tốc độ hàn nhanh gấp nhiều lần, phù hợp sản xuất công nghiệp số lượng lớn.
• Không dùng vật liệu hàn, giảm chi phí và hạn chế tạp chất trong mối hàn.
• Vùng ảnh hưởng nhiệt (HAZ) nhỏ, giúp ống ít biến dạng, giữ độ bền cao.
• Tính tự động hóa lớn, vận hành ổn định, chất lượng ống đồng đều theo lô.
• Độ kín và độ bền mối hàn cao, đáp ứng tiêu chuẩn ASTM, JIS, BS, TCVN.

Nhờ các tính năng này, dây chuyền HFW trở thành lựa chọn phổ biến cho các nhà máy thép hiện đại.

Sản phẩm đầu ra của máy cán ống thép cao tần

Máy cán ống cao tần có khả năng sản xuất nhiều loại ống phục vụ đa dạng nhu cầu:

• Ống thép đen (Black Steel Pipe)
• Ống thép mạ kẽm nhúng nóng hoặc mạ kẽm điện phân
• Ống thép vuông – hình hộp chữ nhật
• Ống thép cơ khí, kết cấu
• Ống dẫn nước, dẫn khí, dẫn dầu nhẹ
• Ống thép cỡ nhỏ đến cỡ lớn tùy cấu hình dây chuyền

Các sản phẩm đầu ra có độ chính xác kích thước cao, mối hàn bền và bề mặt đẹp, phù hợp cho xây dựng, cơ khí, nội thất, ô tô – xe máy và nhiều ngành công nghiệp khác.

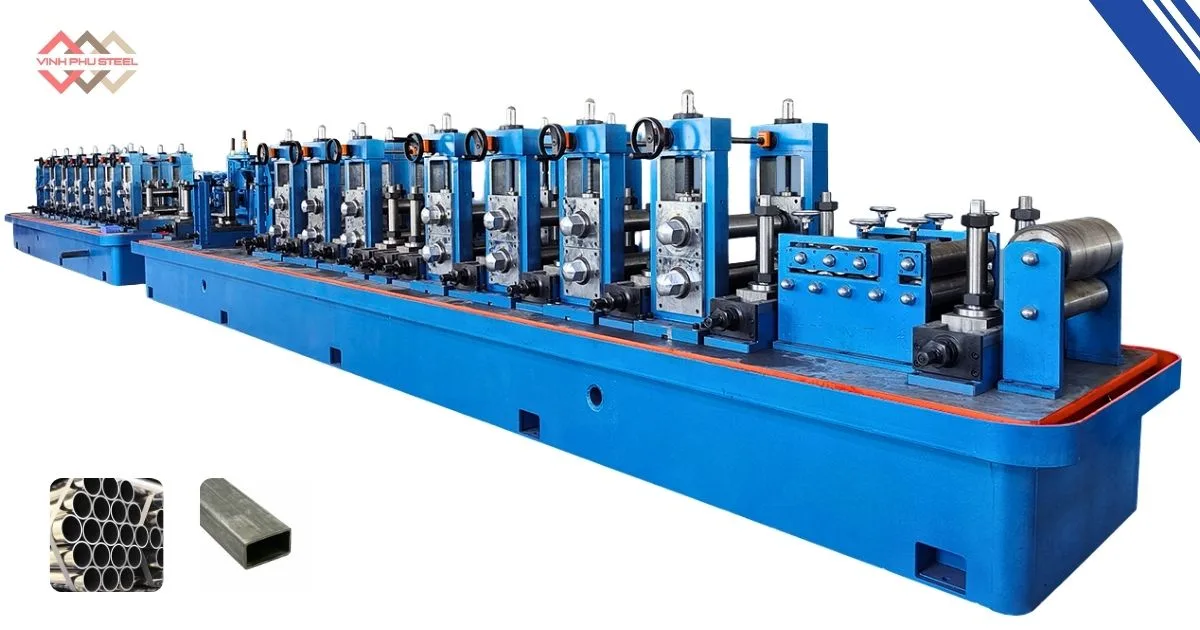

Cấu Tạo Dây Chuyền Máy Cán Ống Thép Cao Tần

Dây chuyền máy cán ống thép cao tần (High Frequency Welding Pipe Mill) gồm nhiều cụm thiết bị phối hợp nhịp nhàng, đảm bảo quá trình tạo hình – hàn – hoàn thiện ống thép diễn ra liên tục và ổn định. Mỗi bộ phận giữ một vai trò quan trọng giúp sản phẩm đầu ra đạt tiêu chuẩn về kích thước, độ chính xác và độ bền. Dưới đây là mô tả chi tiết từng thành phần chính trong dây chuyền.

1. Máy xả cuộn (Uncoiler)

Máy xả cuộn có nhiệm vụ giữ và tháo dải thép từ cuộn nguyên liệu (coil). Thiết bị thường được thiết kế với cơ cấu kẹp thủy lực hoặc cơ khí để giữ chắc cuộn thép, đồng thời đảm bảo quá trình xả cuộn ổn định, không rung lắc.

Chức năng chính:

• Giữ cuộn thép nặng từ vài tấn đến hàng chục tấn.
• Xả thép liên tục và đồng đều cho các công đoạn phía trước.
• Kết hợp bộ phận phanh để kiểm soát tốc độ xả.

2. Hệ thống cắt đầu – nối đuôi cuộn (Shear & End Welder)

Đây là bộ phận giúp dây chuyền vận hành liên tục mà không cần dừng máy khi thay cuộn thép.

Chức năng:

• Cắt bỏ phần đầu cuộn thép bị méo, xấu.
• Hàn nối đuôi cuộn cũ với đầu cuộn mới để đảm bảo không gián đoạn dòng nguyên liệu.
• Giúp tăng năng suất và tối ưu thời gian vận hành.

3. Bộ phận nắn phẳng & dẫn hướng (Accmulator – Leveling – Guide)

Trước khi vào cụm cán, thép phải được nắn phẳng và định hướng chính xác.

Vai trò:

• Nắn thẳng dải thép, loại bỏ cong vênh.
• Tạo độ phẳng cần thiết để vào trục cán.
• Dẫn hướng dải thép vào cụm cán với vị trí chính xác, hạn chế lệch mép.

4. Cụm cán định hình (Forming Section)

Đây là khu vực quan trọng, nơi dải thép được uốn dần thành dạng ống.

Cấu tạo: gồm nhiều khung giá cán (stand) với cặp trục cán hoạt động theo trình tự.

Chức năng:

• Tạo hình ban đầu từ dải thép thành dạng tròn (đối với ống đen) hoặc dạng vuông/hộp ở các dây chuyền đặc biệt.
• Chuẩn bị mép thép để hàn, đảm bảo hai biên tiếp xúc đúng theo tiêu chuẩn.

5. Máy hàn cảm ứng cao tần (High Frequency Welder – HFW)

Đây là bộ phận trung tâm của toàn bộ dây chuyền.

Nguyên lý hoạt động:

• Sử dụng dòng điện cao tần để làm nóng mép thép theo hiệu ứng cảm ứng và hiệu ứng mặt ngoài.
• Khi đạt nhiệt độ hàn, hai mép thép được ép chặt lại, tạo nên mối hàn liền mạch, chắc chắn và có độ sạch cao.

Ưu điểm của HFW:

• Tốc độ hàn nhanh.
• Mối hàn đẹp, ít biến dạng.
• Độ bền và độ kín cao.

6. Cụm làm nguội (Cooling Section)

Sau khi hàn, ống thép cần được làm nguội để ổn định cấu trúc kim loại.

Chức năng:

• Phun nước hoặc làm mát cưỡng bức giúp giảm nhiệt nhanh.
• Đảm bảo ống không cong vênh sau hàn.
• Chuẩn bị cho giai đoạn cán hoàn thiện.

7. Cụm cán hoàn thiện (Sizing Section)

Tại đây, ống thép được đưa qua các trục cán để đạt kích thước chính xác.

Vai trò:

• Điều chỉnh đường kính, độ dày và độ tròn của ống.
• Tạo hình vuông hoặc hộp đối với dây chuyền chuyên dụng.
• Nâng độ chính xác sản phẩm theo tiêu chuẩn ASTM, JIS, BS.

8. Máy cắt tự động (Flying Saw / Cutting Machine)

Máy cắt tự động chạy đồng bộ với tốc độ dây chuyền.

Chức năng:

• Cắt ống thành đoạn theo chiều dài yêu cầu, thường 6m hoặc 12m.
• Đảm bảo đường cắt thẳng, mịn, không ba via.
• Duy trì sản xuất liên tục mà không cần dừng dây chuyền.

9. Bàn ra sản phẩm & thiết bị kiểm tra chất lượng (Run-Out Table & QC Equipment)

Sau khi cắt, ống được chuyển tới bàn ra và tiến hành kiểm tra.

Bao gồm:

• Bàn ra ống, con lăn hoặc băng tải.
• Thiết bị kiểm tra độ thẳng, độ tròn, kích thước, độ dày.
• Máy kiểm tra siêu âm (UT) hoặc thủy lực (Hydrotest) tùy tiêu chuẩn.

Vai trò:

• Đảm bảo ống thép đạt đúng tiêu chuẩn trước khi đóng bó và xuất xưởng.
• Loại bỏ sản phẩm lỗi, tránh ảnh hưởng đến lô hàng.

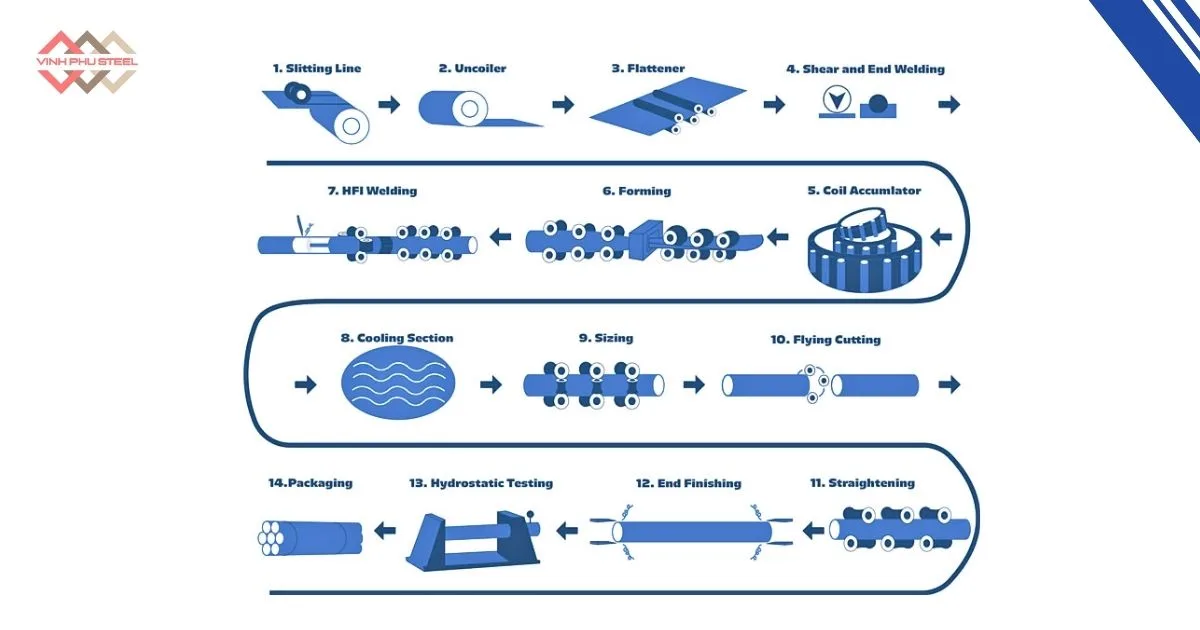

Nguyên Lý Hoạt Động Của Máy Cán Ống Thép Cao Tần

Máy cán ống thép cao tần hoạt động theo chu trình liên tục, kết hợp giữa quá trình tạo hình cơ học và hàn cảm ứng cao tần (HFW – High Frequency Welding) để biến dải thép (coil) thành ống thép hoàn thiện. Nguyên lý này được tối ưu để đảm bảo tốc độ sản xuất cao, chất lượng mối hàn đồng nhất và kích thước chính xác theo tiêu chuẩn quốc tế.

Dưới đây là mô tả chi tiết từng giai đoạn trong nguyên lý vận hành của dây chuyền.

1. Xả cuộn và đưa thép vào dây chuyền

Cuộn thép được đặt vào máy xả cuộn (uncoiler). Tại đây, thép được kéo liên tục qua hệ thống dẫn hướng và nắn phẳng.

Mục tiêu: đảm bảo dải thép được làm phẳng, ổn định, không vênh mép trước khi tiến vào cụm cán.

2. Tạo hình dải thép thành dạng ống (Forming Process)

Dải thép đi qua nhiều khung giá cán (stand forming). Mỗi cặp trục cán đảm nhiệm một bước uốn nhất định.

Quá trình này diễn ra theo nguyên lý:

• Ban đầu dải thép ở dạng phẳng.
• Sau đó mép thép được uốn dần lên.
• Cuối cùng tạo thành dạng ống kín nhưng hai mép thép vẫn chưa liền lại — chuẩn bị cho giai đoạn hàn.

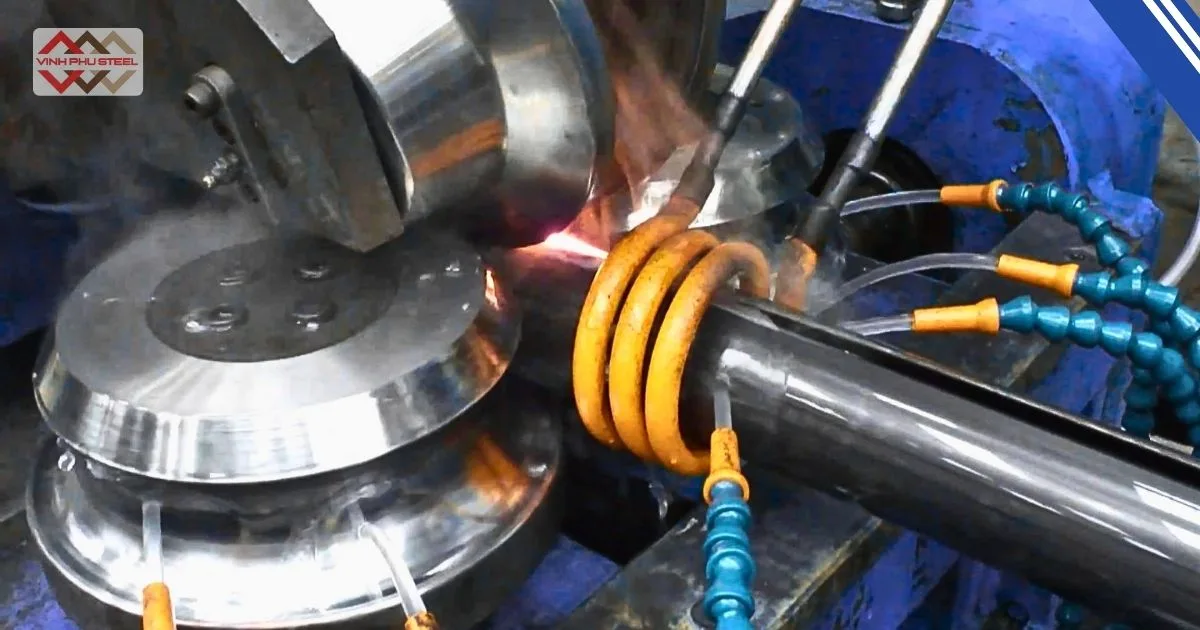

3. Hàn cao tần – giai đoạn quan trọng nhất (HFW Process)

Hàn cao tần là trái tim của dây chuyền, quyết định chất lượng ống thép.

Nguyên lý hàn:

• Dòng điện cao tần được truyền qua cuộn cảm (induction coil).
• Dòng điện cảm ứng chạy trên bề mặt mép thép, làm nóng nhanh đến nhiệt độ hàn.
• Khi đạt nhiệt độ thích hợp, hai mép thép được ép sát lại bằng con lăn ép (squeeze roller).
• Sự kết tinh kim loại tạo ra mối hàn liền mạch, không sử dụng que hàn, không xỉ hàn.

Ưu điểm của nguyên lý này:

• Nhiệt tập trung vào mép thép, không ảnh hưởng nhiều đến vùng xung quanh.
• Đảm bảo đường hàn sạch, đẹp và bền.
• Cho tốc độ hàn cực nhanh, phù hợp sản xuất công nghiệp quy mô lớn.

4. Làm nguội nhanh sau hàn

Ống vừa hàn còn nóng nên được đưa qua hệ thống phun nước hoặc làm mát cưỡng bức.

Vai trò của bước này:

• Ổn định cấu trúc kim loại.
• Giữ cho ống không bị biến dạng khi chuyển sang công đoạn cán hoàn thiện.
• Tăng độ bền mối hàn.

5. Cán hoàn thiện (Sizing) và chỉnh kích thước

Ống thép sau khi nguội sẽ đi qua các trục cán hoàn thiện để:

• Điều chỉnh đường kính, độ dày và độ tròn.
• Chuyển từ dạng tròn sang vuông/hộp (nếu sản xuất ống hộp).
• Đạt chuẩn kích thước theo yêu cầu của ASTM, JIS, BS, TCVN.

Đây là bước giúp sản phẩm đạt tính thẩm mỹ và độ chính xác cao.

6. Cắt ống theo chiều dài tiêu chuẩn

Máy cắt tự động (flying saw) sẽ chạy đồng tốc với dây chuyền để cắt ống thành các đoạn:

• 6m
• 12m
• hoặc theo chiều dài đặc biệt theo đơn hàng.

Đường cắt phải mịn, vuông góc, không ba via.

7. Kiểm tra chất lượng và đóng bó

Ống thép sau khi cắt sẽ được kiểm tra bằng các thiết bị đo hoặc máy kiểm tra không phá hủy (UT, Eddy Current).

Các tiêu chí kiểm tra:

• Kích thước đường kính & độ dày.
• Mối hàn.
• Độ thẳng và độ tròn.
• Khả năng chịu áp lực.

Sản phẩm đạt tiêu chuẩn sẽ được đóng bó, dán tem và xuất xưởng.

Tóm tắt nguyên lý hoạt động

Nguyên lý vận hành của máy cán ống thép cao tần có thể tóm gọn như sau:
Xả cuộn → Nắn phẳng → Cán tạo hình → Hàn cao tần → Làm nguội → Cán hoàn thiện → Cắt → Kiểm tra → Đóng bó.

Quá trình này diễn ra liên tục, tự động hóa cao, đảm bảo năng suất lớn – mối hàn chất lượng – kích thước chính xác.

Các Dòng Máy Cán Ống Thép Cao Tần Phổ Biến

Trong ngành sản xuất ống thép hiện đại, dây chuyền cán – hàn cao tần được phát triển với nhiều cấu hình khác nhau để đáp ứng nhu cầu về kích thước, tốc độ và tiêu chuẩn kỹ thuật. Dưới đây là các dòng máy cán ống thép cao tần (HF Pipe Mill / HFW Tube Mill) phổ biến nhất đang được các nhà máy tại Việt Nam và quốc tế sử dụng.

1. Máy cán ống tròn cao tần (High Frequency Round Pipe Mill)

Đây là dòng máy chuyên dụng để sản xuất ống thép tròn, với dải kích thước phổ biến từ Φ12 – Φ219 hoặc lớn hơn tùy cấu hình.

Đặc điểm:

• Tập trung vào độ tròn và độ chính xác chiều dày thành ống.
• Thích hợp cho sản xuất ống dẫn nước, ống kết cấu, ống cơ khí…
• Tốc độ vận hành cao và ổn định.

2. Máy cán ống hộp vuông – chữ nhật (Square & Rectangular Tube Mill)

Dòng máy này vừa có khả năng sản xuất ống tròn đầu ra, sau đó cán biến dạng thành ống vuông hoặc chữ nhật.

Ưu điểm:

• Đa dạng kích thước: vuông 10×10 đến 200×200, chữ nhật 10×20 đến 150×300 hoặc tùy yêu cầu.
• Cho bề mặt đẹp, góc cạnh vuông, ít cong vênh.
• Phù hợp sản xuất thép hộp xây dựng, nội thất, cơ khí.

3. Máy cán ống cỡ nhỏ – trung – lớn

Dây chuyền được phân cấp theo đường kính ống thành phẩm:

• Cỡ nhỏ: Φ8 – Φ32 hoặc Φ12 – Φ50
• Cỡ trung: Φ50 – Φ168
• Cỡ lớn: Φ168 – Φ355 hoặc lớn hơn

Ứng dụng:

• Cỡ nhỏ: ống mỏng, ống nội thất, xe máy, đồ gia dụng
• Cỡ trung: ống nước, ống cơ khí, ống kết cấu
• Cỡ lớn: ống chịu lực, ống kết cấu nặng, cọc thép, ống công nghiệp

4. Máy cán ống tốc độ cao (High-Speed Tube Mill)

Đây là dòng máy dành cho nhà máy yêu cầu sản lượng lớn, tốc độ 120–160 m/phút hoặc cao hơn.

Đặc điểm nổi bật:

• Tự động hóa cao với hệ thống điều khiển PLC/Servo.
• Giảm rung lắc nhờ thiết kế khung máy cứng vững.
• Tối ưu cho sản xuất hàng loạt theo tiêu chuẩn ổn định.

5. Máy cán ống đa năng đổi khuôn nhanh (Quick Change Tube Mill)

Dòng máy này được thiết kế cho nhu cầu thay đổi kích cỡ ống liên tục, phù hợp nhà máy gia công đa dạng sản phẩm.
Ưu điểm:

• Thay khuôn cán nhanh trong vài phút.
• Giảm thời gian dừng máy khi đổi cỡ.
• Thích hợp cho đơn hàng nhỏ, nhiều kích thước khác nhau.
• Hiệu quả sản xuất cao nhờ mô-đun hóa các bộ đứng cán.

Các dòng máy cán ống thép cao tần ngày càng đa dạng để đáp ứng yêu cầu về tốc độ, chất lượng và quy mô sản xuất. Việc lựa chọn đúng loại máy giúp nhà máy tối ưu chi phí, tăng năng suất và nâng cao khả năng cạnh tranh.

Ưu Điểm Của Máy Cán Ống Thép Cao Tần

Trong bối cảnh ngành sản xuất ống thép ngày càng cạnh tranh, việc lựa chọn máy cán ống cao tần phù hợp không chỉ nâng cao năng suất mà còn đảm bảo chất lượng ống ổn định, tiết kiệm chi phí và tối ưu vận hành. Dưới đây là những ưu điểm nổi bật khiến dây chuyền cao tần trở thành giải pháp được các nhà máy thép hiện đại ưu tiên.

1. Năng suất cao – đáp ứng sản xuất liên tục

Máy cán ống cao tần được thiết kế để vận hành liên tục với tốc độ ổn định và khả năng xử lý khối lượng lớn, giúp doanh nghiệp đáp ứng các đơn hàng lớn và giảm thời gian dừng máy.

2. Mối hàn đẹp, độ bền vượt trội

Công nghệ hàn cảm ứng cao tần (HFW) tạo ra mối hàn liền mạch, bề mặt mịn và chắc chắn, đảm bảo:

• Độ thấm sâu cao, khả năng chịu áp lực tốt
• Ít bavia, hạn chế biến dạng ống
• Tuổi thọ ống lâu dài, phù hợp với công trình yêu cầu cao về chất lượng

3. Tiết kiệm điện năng – chi phí vận hành thấp

Hệ thống cảm ứng cao tần chuyển đổi năng lượng hiệu quả, kết hợp với điều khiển tự động, giúp giảm điện năng tiêu thụ, đồng thời duy trì hiệu suất sản xuất tối ưu.

4. Độ chính xác cao nhờ tự động hóa

Máy được trang bị PLC, bộ mã hóa tốc độ và cảm biến dẫn hướng, giúp toàn bộ quy trình từ xả cuộn, cán tạo hình, hàn đến cắt ống được kiểm soát chặt chẽ, đảm bảo:

• Kích thước ống đúng tiêu chuẩn
• Độ dày đồng đều
• Bề mặt mịn, độ thẳng cao

5. Giảm chi phí nhân công – tối ưu vận hành

Hệ thống tự động hóa cao giúp:

• Giảm số lượng công nhân trực tiếp vận hành
• Hạn chế lỗi thủ công
• Nâng cao năng suất và hiệu quả vận hành

Nhân lực chỉ cần giám sát, bảo dưỡng và xử lý cảnh báo từ hệ thống.

6. Linh hoạt cho nhiều loại ống

Máy cán ống cao tần thích hợp sản xuất:

• Ống tròn, ống hộp vuông – chữ nhật
• Ống cỡ nhỏ, trung hoặc lớn
• Ống yêu cầu độ dày và mối hàn đặc biệt

Một số dòng máy còn hỗ trợ đổi khuôn nhanh, cho phép sản xuất nhiều kích thước khác nhau mà không gián đoạn dây chuyền.

Tóm lại, với các ưu điểm về năng suất, chất lượng mối hàn, tiết kiệm chi phí và tính linh hoạt, máy cán ống thép cao tần là giải pháp tối ưu cho các nhà máy muốn nâng cao năng lực sản xuất và duy trì chất lượng ống thép đồng đều, đáp ứng tiêu chuẩn quốc tế.

Ứng Dụng Của Máy Cán Ống Thép Cao Tần

Trong ngành công nghiệp hiện đại, việc sản xuất ống thép với chất lượng cao, mối hàn chắc và kích thước đồng đều là yếu tố then chốt. Nhờ công nghệ hàn cao tần (HFW), máy cán ống thép cao tần có thể đáp ứng nhu cầu đa dạng về sản phẩm ống, từ ống cơ khí đến ống xây dựng, nội thất hay công nghiệp. Dưới đây là các ứng dụng phổ biến:

1. Sản xuất ống thép đen (Black Steel Pipe)

Máy cán ống cao tần cho phép sản xuất ống thép đen với độ bền cơ học cao, bề mặt mịn, thích hợp sử dụng trong:

• Hệ thống dẫn nước, khí
• Ống kết cấu cơ khí
• Hệ thống khung thép công nghiệp

2. Ống thép mạ kẽm (Galvanized Steel Pipe)

Dây chuyền cao tần đáp ứng tốt yêu cầu tráng kẽm để chống ăn mòn, kéo dài tuổi thọ ống. Ống mạ kẽm thường dùng trong:

• Hệ thống cấp thoát nước
• Hệ thống PCCC
• Công trình ngoài trời yêu cầu khả năng chống rỉ sét cao

3. Thép hộp vuông và hộp chữ nhật (Square & Rectangular Tube)

Nhờ khả năng cán biến dạng từ ống tròn sang hộp vuông/chữ nhật, máy cao tần sản xuất:

• Thép hộp xây dựng
• Khung nội thất và cơ khí
• Các công trình kết cấu cần độ chính xác cao

4. Ống cơ khí – ống kết cấu (Mechanical & Structural Tube)

Các ống yêu cầu độ bền, chịu lực cao cũng được sản xuất bằng công nghệ HFW:

• Khung xe, khung máy móc
• Cột, dầm kết cấu thép
• Hệ thống đường ống công nghiệp chịu áp lực

5. Ống nội thất, công nghiệp và xây dựng

Máy cán ống cao tần còn đáp ứng nhu cầu sản xuất ống cho:

• Nội thất: lan can, khung giường, tủ kệ
• Công nghiệp: dẫn dầu, dẫn khí, kết cấu thiết bị
• Xây dựng: ống thoát nước, hệ thống PCCC, ống kết cấu hạ tầng

Nhờ độ chính xác cao, mối hàn chắc và khả năng sản xuất đa dạng, máy cán ống thép cao tần là giải pháp tối ưu cho các nhà máy sản xuất ống thép, giúp đáp ứng mọi nhu cầu từ ống cơ khí, hộp vuông đến ống mạ kẽm và ứng dụng xây dựng hiện đại.

Tiêu Chuẩn Chất Lượng Của Máy Cán Ống Thép Cao Tần

Để đảm bảo năng suất cao, độ bền mối hàn và chất lượng sản phẩm đầu ra, các máy cán ống thép cao tần hiện nay được thiết kế và kiểm soát theo các tiêu chuẩn quốc tế nghiêm ngặt. Việc tuân thủ tiêu chuẩn giúp nhà máy đạt hiệu quả sản xuất tối ưu, đảm bảo an toàn vận hành và đáp ứng yêu cầu khách hàng trong và ngoài nước.

1. Tiêu chuẩn chất lượng máy (Machine Quality Standards)

Các dây chuyền máy cán ống cao tần thường đáp ứng các chứng nhận quốc tế uy tín, bao gồm:

• CE (Conformité Européenne): Đảm bảo máy an toàn, đạt yêu cầu kỹ thuật Châu Âu.
• ISO (International Organization for Standardization): Hệ thống quản lý chất lượng, thiết kế và sản xuất tuân thủ tiêu chuẩn ISO 9001/14001.
• SGS: Kiểm định chất lượng, đảm bảo máy vận hành ổn định và đáng tin cậy.

Việc đạt các chứng nhận này giúp người sử dụng yên tâm về độ an toàn, độ bền và tuổi thọ máy.

2. Tiêu chuẩn sản phẩm đầu ra (Product Standards)

Ống thép sản xuất bằng máy cao tần phải đáp ứng các tiêu chuẩn kỹ thuật quốc tế và trong nước, như:

• ASTM (Mỹ): Tiêu chuẩn vật liệu và ống thép cơ khí, xây dựng.
• JIS (Nhật Bản): Tiêu chuẩn chất lượng ống thép công nghiệp.
• BS (Anh Quốc): Tiêu chuẩn cơ học, áp lực, kết cấu.
• TCVN (Việt Nam): Tiêu chuẩn quốc gia về ống thép, áp dụng cho thị trường nội địa.

Điều này đảm bảo sản phẩm đạt độ bền cơ học, khả năng chịu áp lực và chất lượng ổn định, đáp ứng các yêu cầu công trình, nhà máy hay hệ thống cơ khí.

3. Yêu cầu kỹ thuật quan trọng

Để sản phẩm đạt chuẩn, các yếu tố sau phải được kiểm soát nghiêm ngặt:

• Độ bền mối hàn: Mối hàn HFW phải đạt độ chịu lực cao, không nứt, không rò rỉ.
• Độ đồng đều: Đường kính, độ dày và hình dạng ống phải đồng đều trên toàn bộ chiều dài.
• Độ chính xác kích thước: Đáp ứng dung sai kỹ thuật theo tiêu chuẩn ASTM, JIS, BS, TCVN.

Các thiết bị kiểm tra tự động như máy đo đường kính, siêu âm mối hàn, hydrotest giúp đảm bảo các yêu cầu này.

Việc tuân thủ tiêu chuẩn chất lượng máy và sản phẩm đầu ra là yếu tố quyết định để máy cán ống thép cao tần vận hành hiệu quả, cho ống thép đạt chất lượng cao, bền chắc, đồng đều và đáp ứng mọi yêu cầu kỹ thuật trong công nghiệp và xây dựng hiện đại.

Những Lưu Ý Khi Lựa Chọn Máy Cán Ống Thép Cao Tần

Đầu tư vào máy cán ống thép cao tần là quyết định quan trọng đối với các nhà máy thép hiện đại. Một dây chuyền phù hợp không chỉ nâng cao năng suất mà còn tối ưu chi phí vận hành và đảm bảo chất lượng ống thép đồng đều. Khi lựa chọn máy, cần lưu ý các yếu tố sau:

1. Công suất và dải kích thước ống cần sản xuất

Trước hết, hãy xác định loại ống và kích thước bạn muốn sản xuất:

• Ống tròn, hộp vuông, hộp chữ nhật
• Đường kính ống nhỏ, trung hay lớn
• Độ dày thành ống

Máy phải đáp ứng dải kích thước và năng suất mà doanh nghiệp yêu cầu, tránh chọn máy quá lớn hoặc quá nhỏ so với nhu cầu thực tế.

2. Chọn nhà sản xuất uy tín

Chất lượng dây chuyền phụ thuộc rất lớn vào nhà cung cấp.

• Ưu tiên các thương hiệu uy tín, có kinh nghiệm lâu năm trong lĩnh vực máy cán ống cao tần.
• Kiểm tra chứng nhận CE, ISO hoặc SGS để đảm bảo máy đạt chuẩn quốc tế.
• Tham khảo các nhà máy đã sử dụng để đánh giá hiệu quả vận hành thực tế.

3. Kiểm tra chất lượng vật liệu, linh kiện điện – cơ

Máy chất lượng cao phải sử dụng:

• Vật liệu khung máy chắc chắn, chịu rung tốt
• Linh kiện cơ khí (trục cán, ổ lăn, trục ép) bền và chính xác
• Linh kiện điện (PLC, servo, biến tần) đáng tin cậy, dễ bảo trì

Điều này đảm bảo độ bền máy, ổn định vận hành và tuổi thọ cao.

4. Hệ thống điều khiển tự động (PLC, Servo)

Máy hiện đại đều trang bị hệ thống điều khiển PLC, servo:

• Kiểm soát tốc độ, áp lực, nhiệt độ hàn
• Đồng bộ quá trình xả, cán, hàn, cắt
• Hạn chế lỗi vận hành và nâng cao độ chính xác sản phẩm

Một hệ thống điều khiển tốt giúp giảm thiểu nhân công và tối ưu hóa năng suất

5. Chi phí vận hành, bảo trì và thay thế khuôn

Ngoài chi phí đầu tư, cần xem xét:

• Tiêu thụ điện năng của máy
• Chi phí bảo dưỡng, thay thế phụ kiện như khuôn cán, ổ lăn, con lăn ép
• Khả năng nâng cấp, mở rộng dây chuyền trong tương lai

Tính toán kỹ yếu tố này giúp đầu tư hiệu quả lâu dài và tránh phát sinh chi phí bất ngờ.

Quy Trình Vận Hành Máy Cán Ống Thép Cao Tần

Để máy cán ống thép cao tần hoạt động hiệu quả, ổn định và an toàn, việc vận hành đúng quy trình là điều bắt buộc. Dưới đây là các bước cơ bản mà kỹ thuật viên cần thực hiện trước và trong quá trình sản xuất:

1. Chuẩn bị cuộn thép (Coil Preparation)

• Chọn cuộn thép phù hợp với kích thước và loại ống cần sản xuất.
• Kiểm tra bề mặt thép, loại bỏ các vết xước, bụi bẩn, dầu mỡ để tránh ảnh hưởng mối hàn.
• Đặt cuộn vào máy xả cuộn (Uncoiler) và cố định chắc chắn để đảm bảo quá trình xả ổn định.

2. Cài đặt thông số máy (Machine Settings)

• Nhập thông số kỹ thuật vào hệ thống điều khiển PLC: đường kính ống, độ dày, tốc độ cán, nhiệt độ hàn.
• Điều chỉnh áp lực con lăn ép mối hàn và tốc độ dây chuyền phù hợp với dải thép.
• Kiểm tra các trục cán, khuôn và hệ thống dẫn hướng trước khi vận hành.

3. Kiểm tra mối hàn (Weld Check)

• Chạy thử một đoạn ngắn để kiểm tra mối hàn cao tần (HFW).
• Quan sát bề mặt, độ kín và độ thẳng của ống.
• Điều chỉnh nhiệt độ, áp lực hoặc tốc độ nếu mối hàn chưa đạt chuẩn.

4. Vận hành và theo dõi nhiệt độ (Operation & Monitoring)

• Khởi động dây chuyền, đưa thép qua các cụm cán, hàn và làm nguội.
• Theo dõi liên tục nhiệt độ mối hàn, tốc độ cán và áp lực con lăn để đảm bảo ổn định.
• Kiểm tra định kỳ các cảm biến, con lăn và hệ thống làm nguội.

5. Kiểm tra chất lượng ống sau cắt (Post-Cut Inspection)

• Đo đường kính, độ dày, độ thẳng và độ tròn của ống.
• Kiểm tra bề mặt ống và mối hàn bằng mắt thường hoặc thiết bị không phá hủy.
• Loại bỏ hoặc sửa chữa ống không đạt tiêu chuẩn trước khi đóng bó và xuất xưởng.

Việc vận hành máy cán ống thép cao tần đúng quy trình giúp:

• Đảm bảo mối hàn chắc, ống đều đẹp
• Tăng năng suất và tuổi thọ máy
• Giảm rủi ro tai nạn và lỗi sản phẩm

Các Lỗi Thường Gặp & Cách Khắc Phục

Trong quá trình vận hành máy cán ống thép cao tần, một số sự cố thường xảy ra nếu quy trình vận hành, bảo trì hoặc cài đặt thông số không chính xác. Nhận biết sớm các lỗi và biết cách khắc phục giúp nâng cao chất lượng ống, giảm thời gian dừng máy và kéo dài tuổi thọ thiết bị.

1. Mối hàn không kín (Leaky Welds)

Nguyên nhân:

• Nhiệt độ hàn quá thấp hoặc quá cao
• Áp lực con lăn ép không đủ
• Bề mặt thép bẩn, có dầu mỡ hoặc gỉ sét

Cách khắc phục:

• Điều chỉnh nhiệt độ hàn phù hợp với độ dày thép
• Kiểm tra và điều chỉnh áp lực con lăn ép mối hàn
• Làm sạch bề mặt thép trước khi đưa vào dây chuyền

2. Độ ôvan ống lớn (Ovality / Out-of-Round)

Nguyên nhân:

• Cụm cán định hình chưa căn chỉnh chính xác
• Trục ép hoặc con lăn mòn, lệch
• Tốc độ dây chuyền không đồng đều

Cách khắc phục:

• Hiệu chỉnh lại các trục cán và con lăn
• Thay thế linh kiện mòn hoặc hỏng
• Điều chỉnh tốc độ dây chuyền, đồng bộ hệ thống dẫn hướng

3. Bề mặt rỗ, nhăn (Surface Defects / Wrinkles)

Nguyên nhân:

• Dải thép quá mỏng hoặc chất lượng kém
• Hệ thống nắn phẳng, dẫn hướng chưa chuẩn
• Lực ép mối hàn quá mạnh hoặc quá yếu

Cách khắc phục:

• Sử dụng thép chất lượng, đúng tiêu chuẩn
• Căn chỉnh hệ thống nắn phẳng và dẫn hướng
• Điều chỉnh lực ép con lăn hàn và cán hoàn thiện

4. Tốc độ không ổn định (Unstable Speed)

Nguyên nhân:

• Hệ thống truyền động, servo hoặc biến tần gặp sự cố
• Dây chuyền tải bị trượt hoặc cuộn thép lỏng

Cách khắc phục:

• Kiểm tra và bảo dưỡng bộ servo, biến tần
• Cố định chắc chắn cuộn thép và kiểm tra bộ dẫn hướng
• Đồng bộ tốc độ xả cuộn với tốc độ cán

5. Tiếng ồn lớn / rung mạnh (Excessive Noise / Vibration)

Nguyên nhân:

• Trục cán, ổ lăn hoặc động cơ lệch tâm
• Khung máy lỏng hoặc chốt cố định chưa siết đủ
• Bôi trơn các chi tiết chuyển động chưa đầy đủ

Cách khắc phục:

• Kiểm tra, căn chỉnh trục và động cơ
• Siết chặt bulong, chốt cố định khung máy
• Bảo dưỡng và bôi trơn định kỳ các chi tiết chuyển động

Nhận diện sớm các lỗi thường gặp và áp dụng biện pháp khắc phục kịp thời giúp duy trì chất lượng ống thép, tăng tuổi thọ máy và đảm bảo dây chuyền vận hành ổn định, an toàn.

Giá Máy Cán Ống Thép Cao Tần Thị Trường Bao Nhiêu

Dưới đây là một số thông tin về giá được chúng tôi tham khảo. Tuy nhiên, trong từng thời điểm thực tế và các loại thiết bị cụ thể sẽ có khác biệt.

1. Khoảng Giá Các Dòng Máy Phổ Biến

• Theo các nhà sản xuất Trung Quốc, máy ống cao tần dòng cơ bản có giá từ khoảng US$130.000 – US$180.000 cho một dây chuyền ERW (High Frequency) cơ bản.
• Dòng máy vuông/tube mill 150 kW (tần số cao) có khả năng cán ống vuông hoặc tròn (ví dụ 20×20 – 40×40 mm) được chào bán với mức giá từ khoảng US$100.000 đến 1 triệu USD, tùy cấu hình, công suất và tự động hóa.
• Một số nhà máy ống carbon ERW cao tần có công suất lớn (50.000 – 100.000 tấn/năm) có giá được chào trong khoảng US$100.000 đến ~1 triệu USD, tùy model, kích thước ống, tốc độ máy và trang bị đi kèm.
• Theo trang danh sách máy công nghiệp, có các lựa chọn mức thấp hơn (entry‑level): US$29.500 – ~US$110.000 tùy thương hiệu và dải đường kính ống.

2. Các Yếu Tố Ảnh Hưởng Đến Giá

Một số yếu tố chính quyết định giá của một dây chuyền máy cán ống cao tần bao gồm:

• Công suất & dải kích thước ống: Máy có thể sản xuất ống nhỏ, trung hay lớn, hoặc cả ống vuông/chữ nhật ảnh hưởng lớn đến chi phí đầu tư vì kích thước trục cán, công suất hàn, hệ thống dẫn hướng…
• Linh kiện điện – cơ: Giá biến tần, PLC, servo, nguồn hàn cao tần, hệ thống ổ lăn… sẽ khác nhau tùy chất lượng và thương hiệu.
• Thương hiệu / nhà sản xuất: Máy từ các thương hiệu nổi tiếng, có chứng nhận CE / ISO / chất lượng cao thường đắt hơn nhưng ổn định và bền hơn.
• Tự động hóa: Máy cao tự động hóa (dẫn hướng, điều khiển tốc độ, đổi khuôn nhanh) sẽ cao hơn so với máy cơ bản.
• Chi phí bảo trì & thay thế: Khuôn cán, trục, con lăn, hệ thống làm nguội… ảnh hưởng chi phí vận hành lâu dài.
• Chi phí vận chuyển & lắp đặt: Máy lớn, nặng cần vận chuyển quốc tế + lắp đặt tại xưởng, chi phí này có thể rất cao.

3. Lưu Ý Khi Yêu Cầu Báo Giá

Khi bạn yêu cầu báo giá từ nhà cung cấp máy cán ống cao tần, nên lưu ý:

• Cung cấp rõ thông số kỹ thuật: Gửi thông tin về loại ống bạn muốn sản xuất (đường kính, độ dày, hộp vuông hay tròn), công suất mong muốn, tốc độ, chiều dài ống.
• Yêu cầu chi tiết báo giá “FOB / CIF / EXW”: Để tính toán chi phí vận chuyển quốc tế, nhập khẩu.
• Kiểm tra danh mục linh kiện: Yêu cầu nhà cung cấp liệt kê các linh kiện quan trọng như nguồn hàn HF, PLC, hệ thống làm nguội, con lăn…
• Chứng nhận & bảo hành: Đảm bảo máy có giấy tờ CE / ISO hoặc các chứng nhận cần thiết, cũng như điều khoản bảo hành rõ ràng.
• Dịch vụ sau bán hàng: Hỏi nhà cung cấp về khả năng hỗ trợ kỹ thuật, bảo trì, cung cấp phụ tùng tại Việt Nam hoặc khu vực của bạn.
• Chi phí phụ (nằm ngoài máy): Tính thêm chi phí đào tạo nhân công, điện, hệ thống nước làm nguội, chi phí móng máy nếu cần.

Kết Bài

Đầu tư máy cán ống thép cao tần mang lại nhiều lợi ích vượt trội cho các nhà máy sản xuất ống thép hiện đại. Nhờ công nghệ hàn cao tần (HFW) và hệ thống điều khiển tự động, dây chuyền giúp:

• Tăng năng suất: Vận hành liên tục, đáp ứng sản lượng lớn.
• Chất lượng ống đồng đều, mối hàn chắc: Độ bền cao, bề mặt mịn, ít rò rỉ.
• Tiết kiệm chi phí: Giảm nhân công, tối ưu điện năng và vật tư.
• Linh hoạt sản xuất đa dạng ống: Tròn, vuông, chữ nhật, các kích thước nhỏ, trung và lớn.

Với các ưu điểm trên, máy cán ống thép cao tần đóng vai trò then chốt trong việc hiện đại hóa sản xuất thép, nâng cao hiệu quả và cạnh tranh trên thị trường.

>> Xem thêm thông tin những Bài viết & Blogs chuyên ngành hữu ích khác tại đây
